本文详细介绍了微机控制系统的各种接口技术，包括LED显示器接口、键盘接口、模拟量输入/输出通道和开关量输入/输出通道。重点讲解了74LS244和74LS273在接口中的作用，以及8155芯片的功能和使用。此外，还讨论了A/D转换器ADC0809和D/A转换器DAC0832的工作原理和应用，并给出了开关量输入信号的消抖电路分析。内容涵盖了接口电路设计、信号调理和转换等方面的关键技术。
计算机控制技术第2章.ppt
(57页)
本资源提供全文预览，点击全文预览即可全文预览,如果喜欢文档就下载吧，查找使用更方便哦！
29.9 积分

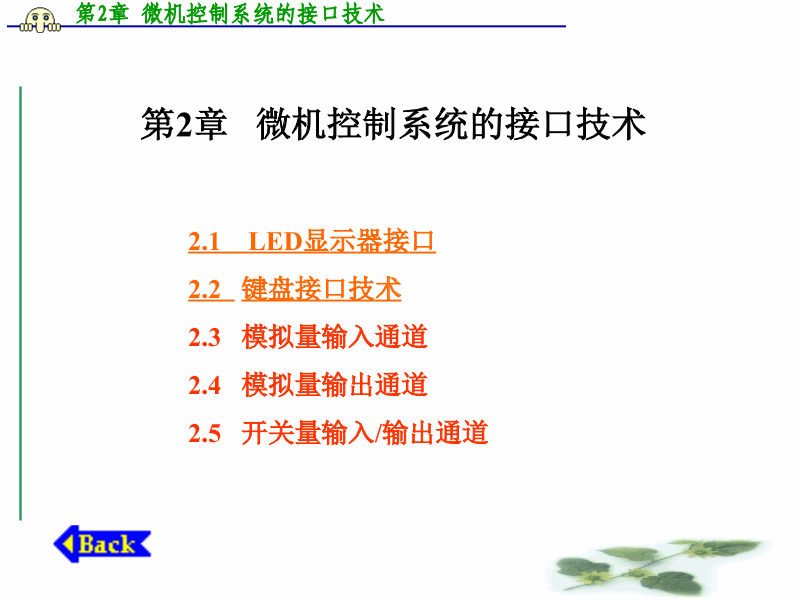

第2章 微机控制系统的接口技术 2.1 LED显示器接口 2.2 键盘接口技术 2.3 模拟量输入通道2.4 模拟量输出通道2.5 开关量输入/输出通道2.1 LED显示器接口一. 静态显示及其接口30.5---控 制 引 脚输 入 引 脚输 出 引 脚G1 G2A G2BC B AY7 Y6 Y5 Y4 Y3 Y2 Y1 Y01 0 00 0 01 1 1 1 1 1 1 01 0 00 0 11 1 1 1 1 1 0 11 0 00 1 01 1 1 1 1 0 1 11 0 00 1 11 1 1 1 0 1 1 11 0 01 0 01 1 1 0 1 1 1 11 0 01 0 11 1 0 1 1 1 1 11 0 01 1 01 0 1 1 1 1 1 11 0 01 1 10 1 1 1 1 1 1 1 138 功能表 74LS244---- 三态门，常用在单片机mcu系统中，作为单片机的输入输出数据缓冲器，在选通时输入数据送到总线上，在非选通时对总线呈高阻态。当G为低电平时，P0数据送 D0~D7。74LS273是一种带清除功能的8D触发器， 1D～8D为数据输入端，1Q～8Q为数据输出端，正脉冲触发，低电平清除，常用作8位数据/地址锁存器。外部数据RAM的写周期 当执行MOVX @Ri，A 或 MOVX @DPTR，A指令时进入外部数据存储器的写周期，其写周期时序如下：十六进制数----二进制数 十六进制数----二进制数 0 H ----- 0000B 1 H ----- 0001B 9 H ----- 1001B 2 H ----- 0010B A H ----- 1010B 3 H ----- 0011B B H ----- 1011B 4 H ----- 0100B C H ----- 1100B 5 H ----- 0101B D H ----- 1101B 6 H ----- 0110B E H ----- 1110B 7 H ----- 0111B F H ----- 1111B 8 H ----- 1000B 八段数码管共阴极为高电平点亮: DP G F E D C B A 对应D0~D7十六进制数0-------- 0 0 1 1 1 1 1 1 3FH1-------- 0 0 0 0 0 1 1 0 06H2-------- 0 1 0 1 0 1 1 1 57H3-------- 0 1 0 0 1 1 1 1 4FH4-------- 0 1 1 0 0 1 1 0 66H5-------- 0 1 1 0 1 1 0 1 6DH6-------- 0 1 1 1 1 1 0 1 7DH7-------- 0 0 0 0 0 1 1 1 07H8-------- 0 1 1 1 1 1 1 1 7FH9-------- 0 1 1 0 1 1 1 1 6FH 八段数码管共阳极为低电平点亮: DP G F E D C B A 对应D0~D7十六进制数0-------- 1 1 0 0 0 0 0 0 C0H1-------- 1 1 1 1 1 0 0 1 F9H2-------- 1 0 1 0 1 0 0 0 A8H3-------- 1 0 1 1 0 0 0 0 B0H4-------- 1 0 0 1 1 0 0 1 99H5-------- 1 0 0 1 0 0 1 0 92H6-------- 1 0 0 0 0 0 1 0 82H7-------- 1 1 1 1 1 0 0 0 F8H8-------- 1 0 0 0 0 0 0 0 80H9-------- 1 0 0 1 0 0 0。省略部分。 RR A MOV R2 , A AJMP DIS1DIS2 : RETYS1MS : MOV R7 , #01HDL1 : MOV R6 , #F8HDL0 : DJNZ R6 , DL0 DJNZ R7 , DL1 RETTAB : DB 3FH , 06H , 5BH , 4FH DB 66H , 6DH , 7DH , 07H DB 7FH , 6FH , 77H , 7CH DB 39H , 5EH , 79H , 71H 2.2 键盘接口技术 键盘分编码键盘和非编码键盘。 编码键盘本身带有硬件电路，不仅能自动检测被按下的键并完成去抖动、防串键等功能，而且能提供与被按键功能对应的键码(如ASCⅡ码)送往CPU ,可将按键操作直接转化成代码，被计算机的程序直接读取结果。 非编码键盘分为独立式键盘、矩阵键盘两类。 独立式键盘----编程简单，但每个键占用一个硬件接线。 矩阵键盘------编程较复杂，节省硬接线资源, 例: 4*8矩阵式键盘编程: 8155简介 1) 8155是一个多功能的芯片，它的片内具有256字节的静态RAM、三个可编程选择工作方式的并行I/O端口(2个8位口、一个6位口)、1个14位的可编程选择工作方式的减法计数器、1个地址锁存器，因此外接一片8155，就相当于综合扩展了数据存储器、I/O口、定时器/计数器。 2)、8155的RAM和I/O口地址 RAM地址：当给8155的IO/ M 加低电平时，其AD0~AD7上得到的地址值是指8155的某一RAM单元的地址，地址范围是0000 0000到1111 1111，分别指向8155 RAM 的256个存储单元。 I/O口地址：当给8155的IO/ M 加高电平时，其AD0~AD7(仅用到低三位AD2、AD1、AD0)上得到的地址值是指8155的某一I/O口的地址.3)、8155的使用 8155内RAM的使用：与一般外部数据存储器的使用基本一样，唯一区别是事先要使IO/ M 为低电平。 8155各端口的使用：A、B、C各端口可工作于不同的工作方式，使用前要进行初始化(写命令字到命令口)，我们只要求基本输入/输出方式。2.3 模拟量输入通道采样/保持电路 ADC0809是一种8路模拟输入8位数字输出的逐次逼近式A/D器件。分辨率为8位；转换时间取决于芯片时钟频率，转换一次时间为64个时钟周期；具有可控三态输出锁存器；启动转换控制为脉冲式(正脉冲)，上升沿使内部所有寄存器清“0”，下降沿使A/D转换器开始。引脚定义如下：IN0～IN7：8路模拟量输入端；D0～D7：A/D转换后的数据输出端，为三态可控输出； A、B、C：模拟通道地址选择端，A为低位，C为高位； Vcc(10脚)GND(13脚)主电源引脚，单电源+5V；Vref(+)﹑Vref(-)(12脚16脚)为基准参考电压,其值决定了模拟量的输入范围；CLK(10脚)为时钟信号输入，其值决定A/D转换的速度，转换一次时间范围50800KHz；ALE(22脚)为地址锁存允许信号，高电平有效；START(6脚)为启动转换信号，正脉冲有效；EOC (7脚)为转换结束信号，高电平有效，表示一次A/D转换完成；OE(9脚)为输出允许信号，高电平有效，可与系统读选通信号/RD相连。 A/D转换器ADC0809芯片内部结构2.4 模拟量输出通道DAC0832是使用较多的一种8位D/A转换器，其转换时间为1us，工作电压为+5V～+15V，基准电压为±10V。它主要由两个8位寄存器和一个8位D/A转换器组成。使用两个寄存器(输入寄存器和DAC寄存器)的好处是可以进行两极缓冲操作，使该操作有更大的灵活性；起转换原理与T型解码网络一样。DAC0832芯片为20脚双列直插式封装，如图 引脚定义如下：I0～DI7：数据输入线，TTL电平，有效时间应大于90ns；ILE：数据锁存允许信号输入线，高电平有效；/CS：片选信号输入端，低电平有效；/WR1：输入寄存器的写选通输入端，负脉冲有效(脉冲宽度应大于500ns)。当/CS为“0”，ILE为“1”，/WR有效时DI0～DI7状态被锁存到输入寄存器；/XFER：数据传输控制信号输入端，低电平有效；/WR2： DAC寄存器的写选通输入端，负脉冲有效(脉冲宽度应大于500ns)。当/XEFR为“0”且/WR2有效时，输入寄存器的状态被传到DAC寄存器中； D/A转换器 DAC0832芯片内部结构a图b图DAC0832数字量与模拟量对照表设 计 实 例2.5 开关量输入/输出通道一 输入信号调理信号转换图2-19、20 保护电路保护电路以与非门组成的基本RS触发器为基础构成的消抖动单脉冲发生器如图所示。试分析次电路能够消除开关S的抖动，保证能可靠输出稳定的单脉冲的原理。解：当开关S由R端扳向S端时，R端由低电平变为高电平，S端由高电平变为低电平，如果因为弹簧开关S的弹性回跳，与S端的接触处于若离若合的抖动状态，实际上等于在S端加了多个负脉冲。由于加接了基本RS触发器，一旦开关S首先与S端接触使其为低电平，其输出Q的状态即由0变为1，触点抖动消除以后即便开关S的弹性回跳使S在0和1状态之间跳动，触发器的输出Q仍维持1状态不变，不受开关抖动的影响，只有当开关S弹回R端后，输出Q才由1状态变为0状态，也就是说，每按动一次开关S，触发器只输出一个正脉冲。 光电隔离 *触点消抖参考单片机光电隔离技术二 开关量的输出驱动2固态继电器输出接口技术 固态继电器(SSR(solid state releys)是一种无触点通断电子开关，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，有四部分组成:输入耦合电路，整形放大电路、开关电路、吸收电路。按输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。有些输入控制电路还具有TTL/CMOS兼容，正负逻辑控制和反相等功能。 固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混用。 关 键 词： 控制 技术 计算机
