三菱5u 上位机mc协议_三菱L02系列PLC数据采集模块BCNetL

最新推荐文章于 2026-04-29 08:00:00 发布

原创

最新推荐文章于 2026-04-29 08:00:00 发布 · 2.1k 阅读

标签

#三菱5u 上位机mc协议

收录于

本文介绍了三菱L02系列PLC如何通过BCNet-L模块进行数据采集和设备联网。BCNet-L是一款经济型以太网通讯处理器，支持MC协议和ModbusTCP，可用于构建生产管理系统。用户可通过上位机软件如组态王进行监控，通过配置参数实现与L02PLC的连接和数据交互。

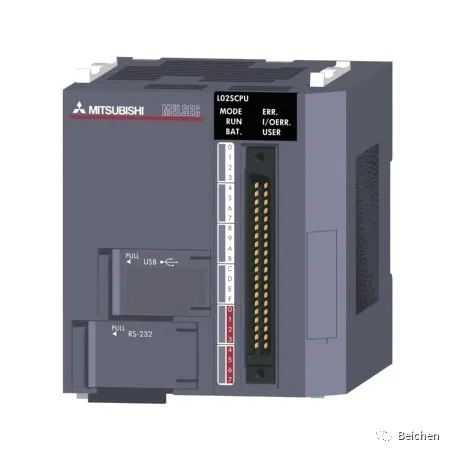

前面我们讨论了三菱PLC如FX、Q、A系列PLC的数据采集和设备联网，今天我们讨论下三菱L系列PLC的如何数据采集和设备联网。

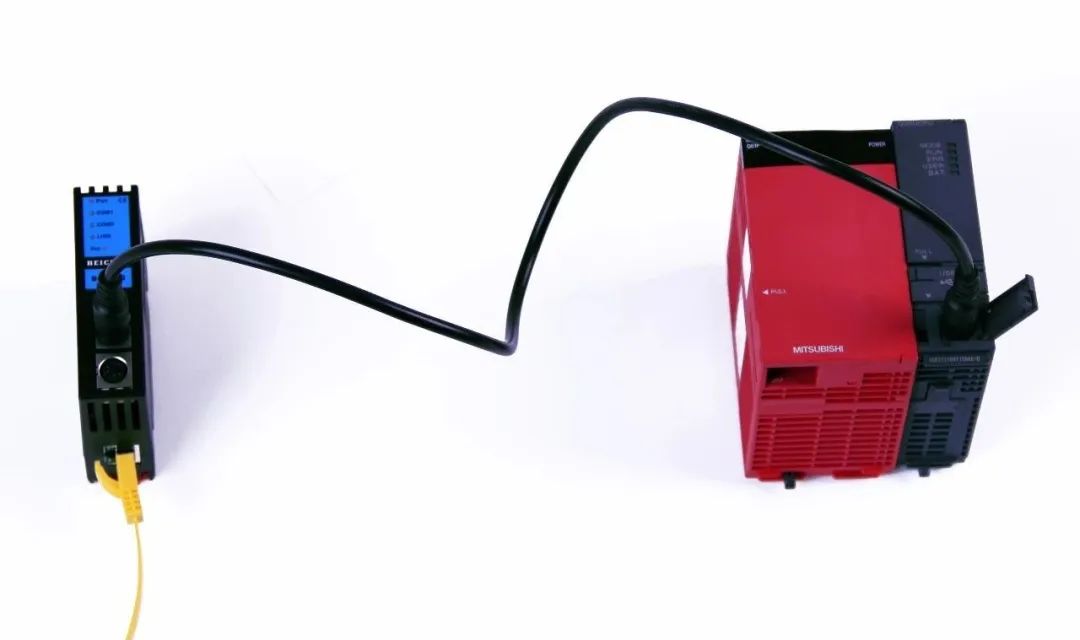

BCNet-L是北辰推出的一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计，用于三菱L02系列PLC圆口转以太网口，非常方便构建生产管理系统(L系列带网口的PLC如L06用XCNet-MIT实现数据采集和设备联网)。BCNet-L采用模块化设计，不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-L功能：

1、安装在35mm的导轨上，无需外接电源。COM1口连L02的MD6编程通讯口，COM2扩展

口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、对L02编程通讯口波特率自动调节，可以适应大数据量通讯的需求。
4、支持MELSOFT产品(GX Works2、GX Developer等)的以太网通信。

5、支持上位机MC以太网协议(MELSEC Communication Protocol)通信，支持上位软件

(组态
