Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

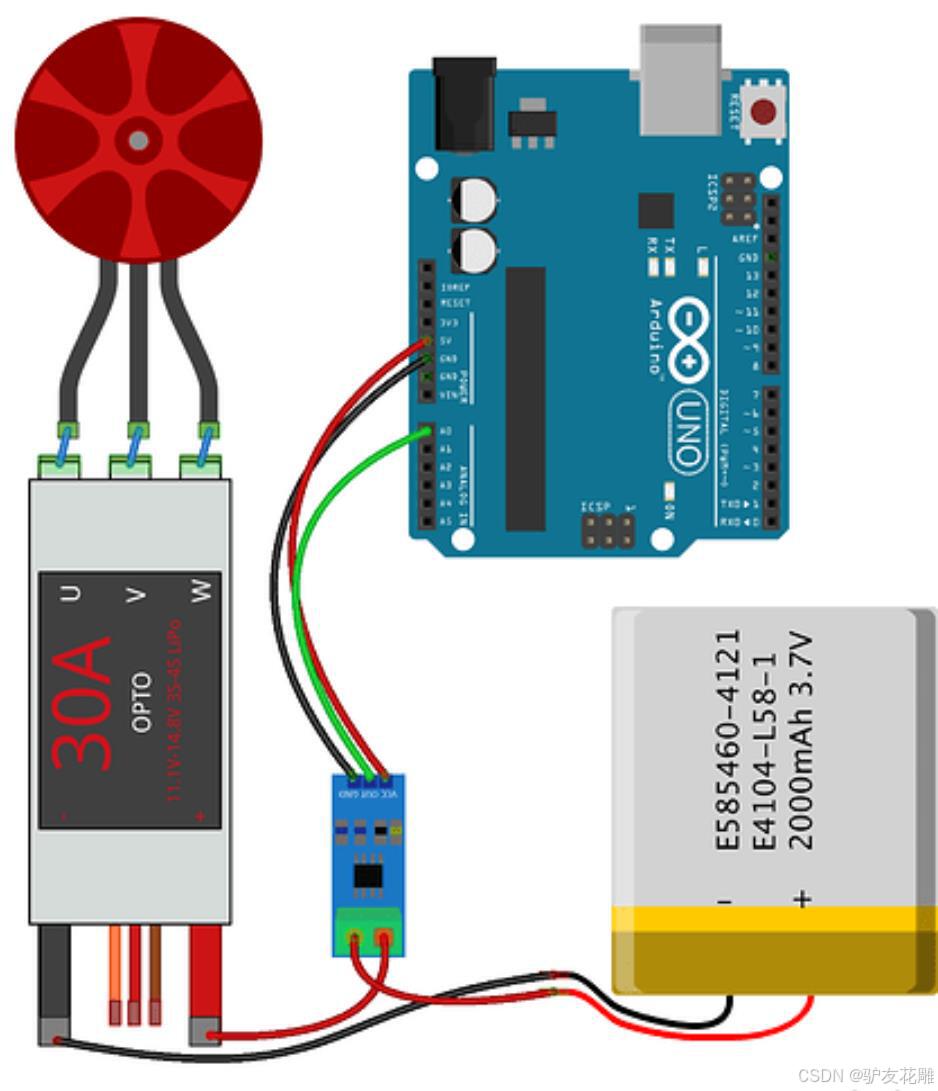

在这里插入图片描述
Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：

1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。

2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。

3、需要注意的事项：
控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。

通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。

在这里插入图片描述
Arduino BLDC 之使用 PID 控制算法计算电机输出脉冲宽度
在 Arduino 平台上，使用 PID（比例-积分-微分）控制算法来计算无刷直流电机（BLDC）的输出脉冲宽度是一种常见的控制策略。PID 控制器能够根据系统的反馈调整输出，以实现对电机速度或位置的精确控制。以下将从主要特点、应用场景和需要注意的事项三个方面进行详细阐述。

主要特点
精确控制：
PID 控制算法通过实时反馈系统状态（如速度、位置等），能够实现对电机输出脉冲宽度的精确调节，确保电机按预期运行。
实时响应：
PID 控制器能够快速响应系统的变化，适应动态负载条件，保持控制的稳定性和灵活性。
简单易用：
PID 控制算法相对简单，易于实现和调试，适合广泛的应用场景，开发者可以通过调整 PID 参数（Kp、Ki、Kd）来优化控制性能。
抗干扰能力：
PID 控制器具有良好的抗干扰能力，可以有效减少外部干扰对系统性能的影响，保持输出的稳定性。
灵活性：
PID 控制可以应用于多种控制目标，包括速度控制、位置控制和温度控制等，适用性强。

应用场景
电机速度控制：
在电机驱动系统中，可以通过 PID 控制算法精确控制电机的转速，以满足不同负载条件下的需求。
位置控制：
在机械臂或伺服系统中，PID 控制算法能够实现对电机位置的精准控制，确保系统按预定轨迹运行。
温度控制：
在温控系统中，可以使用 PID 算法控制加热器或冷却器的工作状态，以保持系统在设定温度范围内。
机器人运动控制：
在移动机器人中，PID 控制可以用于调整电机转速，从而实现对运动轨迹的精确控制。
无人机飞行控制：
在无人机系统中，PID 控制能够实现对电机速度的精确调节，以确保飞行的稳定性和响应性。

需要注意的事项
参数调节：
PID 控制器的性能高度依赖于参数设置（Kp、Ki、Kd），不当的参数调节可能导致系统震荡或响应迟滞，需通过实验进行优化。
反馈信号的选择：
确保使用高质量的反馈信号（如编码器或电流传感器），反馈信号的精度直接影响控制效果。
采样频率：
PID 控制需要实时采样系统状态，确保采样频率足够高，以捕捉动态变化并作出快速反应。
积分风up问题：
在某些情况下，积分项可能导致控制输出过大，出现“积分风up”现象，建议设置积分限制或采用抗风up的控制策略。
系统稳定性：
在设计系统时，要考虑整体的稳定性，避免因 PID 控制引入的复杂性导致系统不稳定。

总结
在 Arduino BLDC 控制中，使用 PID 控制算法计算电机输出脉冲宽度是一种有效的控制策略，具有精确控制、实时响应和灵活性等主要特点，广泛应用于电机速度控制、位置控制和机器人运动等场景。然而，在实际应用中，开发者需关注参数调节、反馈信号选择和系统稳定性等问题，以确保控制系统的性能和可靠性。通过合理的设计与调试，开发者能够充分利用 PID 控制算法的优势，提升 BLDC 电机控制的整体效率和精确性。

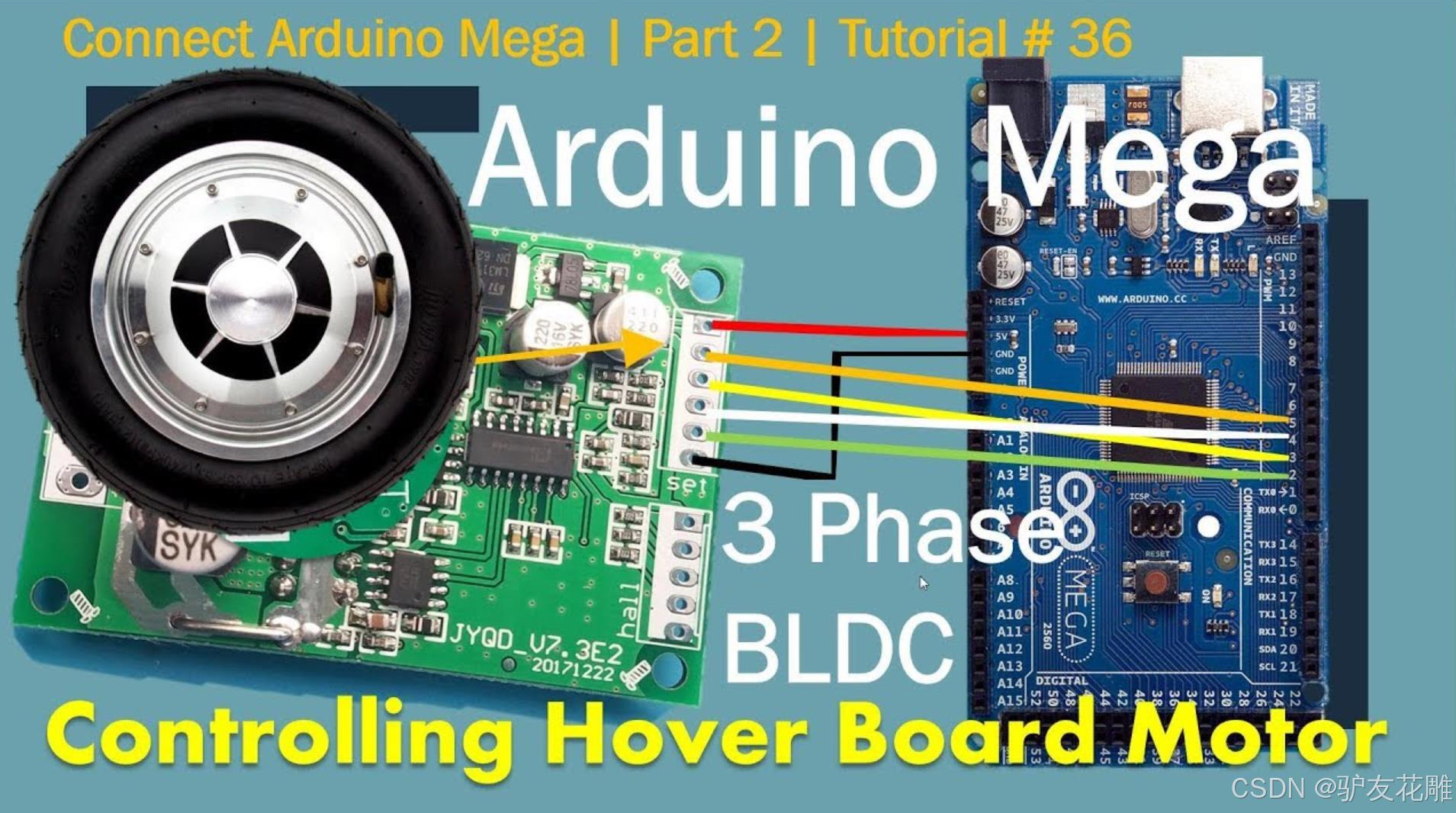

在这里插入图片描述
1、基本的PID控制

#include <PID_v1.h>

// 定义引脚连接
#define PWM_PIN 9

// PID变量
double Setpoint, Input, Output;
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);

  Setpoint = 100; // 目标速度
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = analogRead(A0); // 读取速度传感器的值
  myPID.Compute(); // 计算PID输出

  analogWrite(PWM_PIN, Output); // 设置电机PWM输出

  delay(100);
}

2、带有编码器反馈的PID控制

#include <PID_v1.h>
#include <Encoder.h>

// 定义引脚连接
#define PWM_PIN 9
#define ENCODER_PIN_A 2
#define ENCODER_PIN_B 3

// PID变量
double Setpoint, Input, Output;
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

// 创建编码器实例
Encoder encoder(ENCODER_PIN_A, ENCODER_PIN_B);

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);

  encoder.init();
  encoder.enableInterrupts();

  Setpoint = 100; // 目标速度
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  encoder.read();
  Input = encoder.getCount(); // 获取编码器的脉冲计数值
  myPID.Compute(); // 计算PID输出

  analogWrite(PWM_PIN, Output); // 设置电机PWM输出

  delay(100);
}

3、带有自动调整的PID控制

#include <PID_v1.h>
#include <Encoder.h>

// 定义引脚连接
#define PWM_PIN 9
#define ENCODER_PIN_A 2
#define ENCODER_PIN_B 3

// PID变量
double Setpoint, Input, Output;
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

// 创建编码器实例
Encoder encoder(ENCODER_PIN_A, ENCODER_PIN_B);

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);

  encoder.init();
  encoder.enableInterrupts();

  Setpoint = 100; // 目标速度
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  encoder.read();
  Input = encoder.getCount(); // 获取编码器的脉冲计数值
  myPID.Compute(); // 计算PID输出

  // 自动调整PID参数（此处为示例，可以根据需要调整）
  if (abs(Setpoint - Input) > 50) {
    Kp += 0.1;
    Ki += 0.1;
    Kd += 0.1;
    myPID.SetTunings(Kp, Ki, Kd);
  }

  analogWrite(PWM_PIN, Output); // 设置电机PWM输出

  delay(100);
}

要点解读
基本PID控制：

这个示例展示了如何使用PID控制算法来计算电机的PWM输出。通过读取速度传感器的值，并根据设定的目标值和PID参数计算输出，然后通过analogWrite()函数设置电机的PWM输出。

带有编码器反馈的PID控制：

这个示例展示了如何结合编码器进行PID控制。通过读取编码器的脉冲计数值，获取电机的实际速度，然后根据设定的目标速度和PID参数计算输出，实现更精确的速度控制。

带有自动调整的PID控制：

这个示例展示了如何在PID控制中实现自动调整PID参数的功能。根据设定的目标速度和实际速度的差值，动态调整PID参数，实现更灵活和稳定的控制。

在这里插入图片描述
4、基本PID控制电机速度

#include <Arduino.h>

#define MOTOR_PIN 9 // 电机控制引脚
#define SETPOINT 200 // 目标速度

float currentSpeed = 0; // 当前速度
float output; // PID输出
float Kp = 2.0; // 比例增益
float Ki = 0.5; // 积分增益
float Kd = 1.0; // 微分增益

unsigned long lastTime = 0;
float lastError = 0;

void setup() {
    Serial.begin(115200);
    pinMode(MOTOR_PIN, OUTPUT);
}

void loop() {
    unsigned long now = millis();
    float elapsedTime = (now - lastTime) / 1000.0; // 转换为秒

    // 这里模拟读取当前速度
    currentSpeed = analogRead(A0) / 4; // 假设通过模拟输入读取速度

    // 计算误差
    float error = SETPOINT - currentSpeed;

    // PID计算
    float integral = lastError + error * elapsedTime;
    float derivative = (error - lastError) / elapsedTime;

    output = Kp * error + Ki * integral + Kd * derivative;
    output = constrain(output, 0, 255); // 限制输出范围

    analogWrite(MOTOR_PIN, output); // 控制电机

    // 更新状态
    lastError = error;
    lastTime = now;

    Serial.print("当前速度: "); Serial.print(currentSpeed);
    Serial.print(" 输出: "); Serial.println(output);
    delay(100); // 每100毫秒更新一次
}

要点解读
PID控制结构：通过比例（Kp）、积分（Ki）和微分（Kd）增益计算PID输出，适用于速度控制。
误差计算：计算目标速度与当前速度之间的误差，反映电机的偏差，作为PID控制的基础。
输出限制：使用constrain()函数限制输出的范围，确保PWM信号在合理的范围内（0-255）。
模拟速度读取：假设通过模拟输入读取电机速度，便于测试PID控制效果。
实时反馈：通过串口输出当前速度和PID输出值，便于调试和监控电机状态。

5、PID控制电机位置

#include <Arduino.h>

#define MOTOR_PIN 9
#define SETPOINT 500 // 目标位置

float currentPosition = 0; // 当前位置信息
float output; // PID输出
float Kp = 2.0; // 比例增益
float Ki = 0.5; // 积分增益
float Kd = 1.0; // 微分增益

unsigned long lastTime = 0;
float lastError = 0;

void setup() {
    Serial.begin(115200);
    pinMode(MOTOR_PIN, OUTPUT);
}

void loop() {
    unsigned long now = millis();
    float elapsedTime = (now - lastTime) / 1000.0;

    // 模拟读取当前位置信息
    currentPosition = analogRead(A0); // 假设通过模拟输入读取位置
    currentPosition = map(currentPosition, 0, 1023, 0, 1000); // 映射到0-1000范围

    // 计算误差
    float error = SETPOINT - currentPosition;

    // PID计算
    float integral = lastError + error * elapsedTime;
    float derivative = (error - lastError) / elapsedTime;

    output = Kp * error + Ki * integral + Kd * derivative;
    output = constrain(output, 0, 255);

    analogWrite(MOTOR_PIN, output);

    // 更新状态
    lastError = error;
    lastTime = now;

    Serial.print("当前位置: "); Serial.print(currentPosition);
    Serial.print(" 输出: "); Serial.println(output);
    delay(100);
}

要点解读
位置控制：通过PID算法控制电机的位置，适合需要精确定位的应用场景。
位置映射：使用map()函数将模拟输入值映射到实际位置范围，便于进行控制。
实时计算：在loop()中持续计算误差并更新电机输出，确保电机能够快速响应目标位置的变化。
状态更新：通过实时更新lastError和lastTime，实现PID控制的持续有效性。
调试输出：通过串口输出当前位置信息和PID输出，方便开发者进行调试和优化。

6、PID控制电机速度与位置的综合应用

#include <Arduino.h>

#define MOTOR_PIN 9
#define TARGET_SPEED 200 // 目标速度

float currentSpeed = 0; // 当前速度
float currentPosition = 0; // 当前位置信息
float output; // PID输出
float Kp = 2.0; // 比例增益
float Ki = 0.5; // 积分增益
float Kd = 1.0; // 微分增益

unsigned long lastTime = 0;
float lastErrorSpeed = 0;
float lastErrorPosition = 0;

void setup() {
    Serial.begin(115200);
    pinMode(MOTOR_PIN, OUTPUT);
}

void loop() {
    unsigned long now = millis();
    float elapsedTime = (now - lastTime) / 1000.0;

    // 模拟读取当前速度和位置信息
    currentSpeed = analogRead(A0) / 4; // 假设通过模拟输入读取速度
    currentPosition = analogRead(A1); // 假设通过模拟输入读取位置

    // 速度PID计算
    float speedError = TARGET_SPEED - currentSpeed;
    float speedIntegral = lastErrorSpeed + speedError * elapsedTime;
    float speedDerivative = (speedError - lastErrorSpeed) / elapsedTime;

    output = Kp * speedError + Ki * speedIntegral + Kd * speedDerivative;
    output = constrain(output, 0, 255); // 限制输出范围

    // 控制电机速度
    analogWrite(MOTOR_PIN, output);

    // 更新状态
    lastErrorSpeed = speedError;
    lastTime = now;

    // 输出当前状态
    Serial.print("当前速度: "); Serial.print(currentSpeed);
    Serial.print(" 输出: "); Serial.println(output);
    delay(100);
}

要点解读
综合应用：结合速度和位置控制，通过PID算法实现电机的综合控制，适合复杂控制场景。
双重误差计算：分别计算速度误差，通过PID算法调整电机输出，确保电机能够平稳运行。
实时数据读取：模拟输入用于读取当前速度和位置，便于调试和监控电机状态。
状态更新与反馈：在控制循环中持续更新误差和输出，确保控制算法的准确性和实时性。
调试与优化：通过串口输出实时监测电机速度和输出，便于对PID参数进行调试和优化。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
