嘉立创原理图和PCB设计笔记

1 原理图基础入门

鼠标滚动：放大缩小图纸！

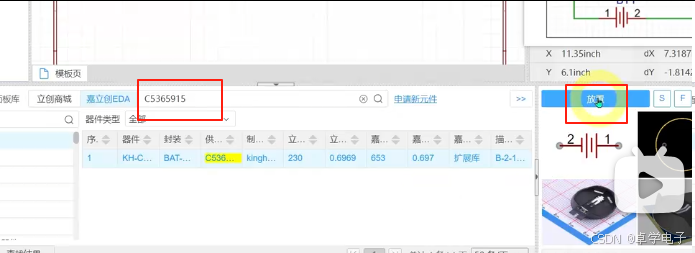

搜索编号，点击放置元器件;点击右键取消放置；

点击属性，修改元器件名称；

删除：选中或批量选中，按Delete;

shift+F:直接搜索立创商城的元器件：

计算发光二极管的工作电压电流，需要用到多大的电阻；

旋转元器件：鼠标旋转元器件，按空格，旋转90度；

放置导线：按住ait+w，或者鼠标点击工具栏的快捷键按钮；点击鼠标右键放下导线

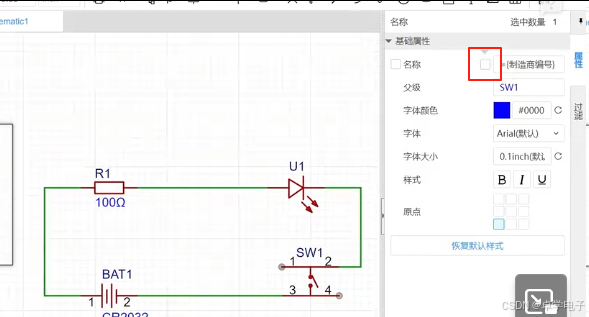

去掉不必要的元器件名称：点击元器件，去掉名称勾选。

改元器件位号：双击位号后修改为需要的（如上图U1改为LED1），一般按默认的就好。

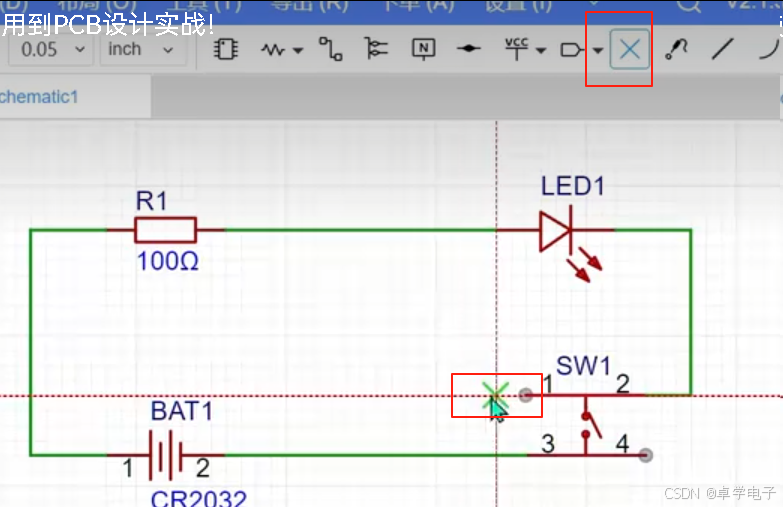

设计完进行DRC检查，看看连线设计是否有问题（可以自定义检查规则）；未连接的符号，放置非连接标识符，不放置也行：

2 PCB基础入门

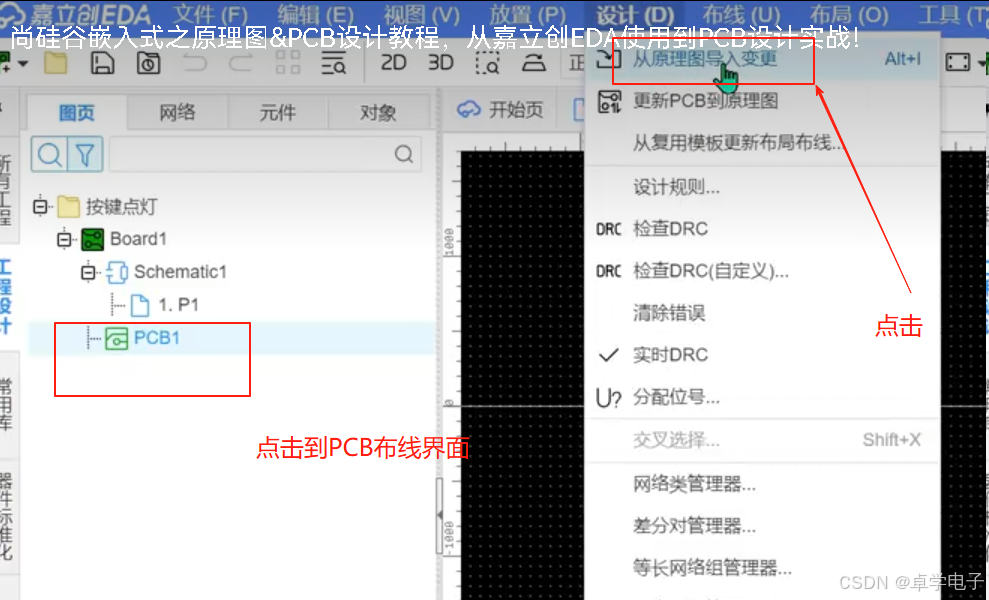

点击PCB,然后点击 "设计"->从原理图导入变更：

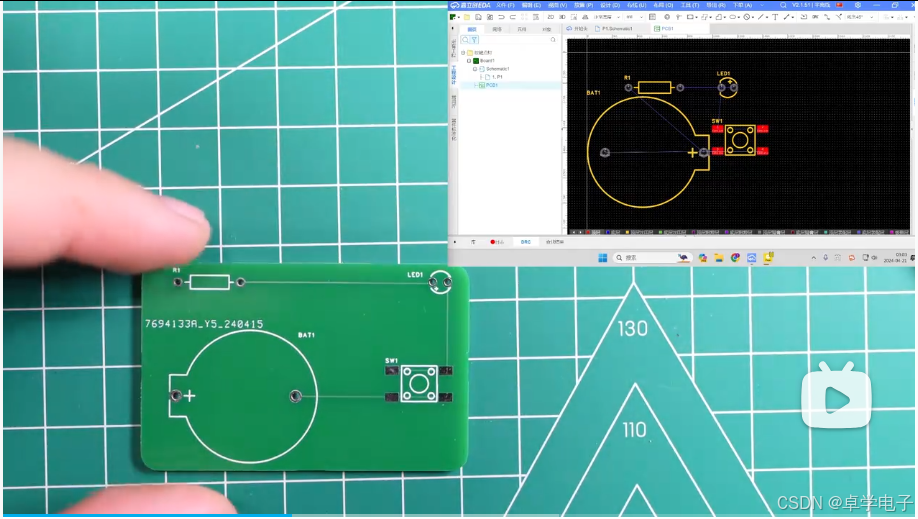

PCB中黄色的符号就是PCBA板上的白色线：

PCB中元器件的旋转：也是按空格键

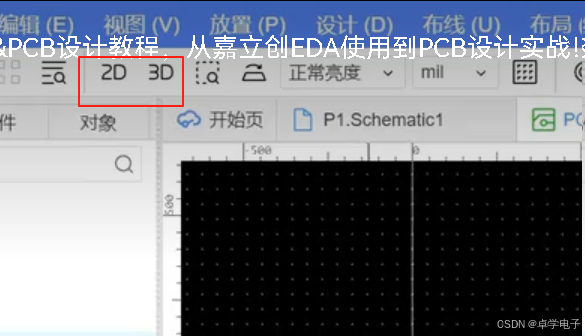

查看PCB的2D和3D效果：

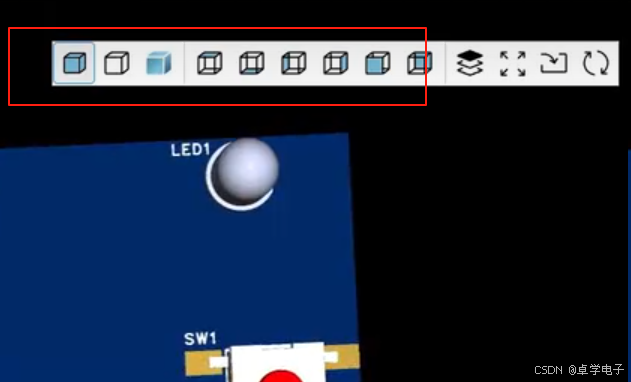

3D可以选择视图角度：

布线：按住ait+w，或者鼠标点击工具栏的快捷键按钮；点击鼠标右键放下导线，开始连接焊盘（鼠标放置焊盘处，会有轻微吸附效果）

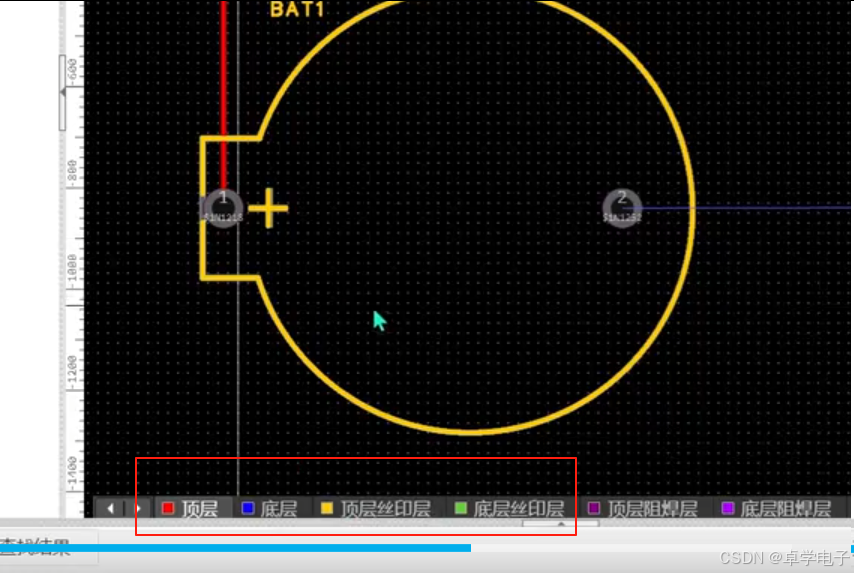

红色是顶层，蓝色是底层（可以看3D效果）：

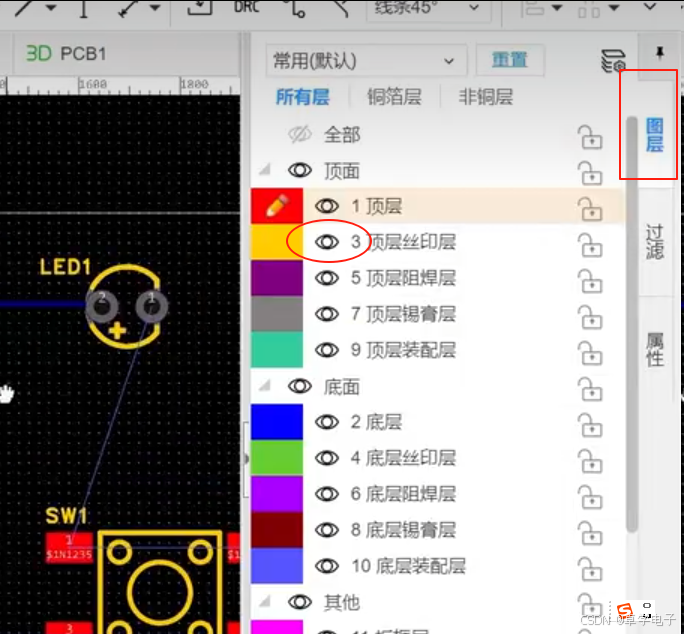

右边图层控件，控制丝印等图层的显示，方便布线:

放置过孔快捷键：AIT+v；也可以直接鼠标点击工具栏的过孔图标；

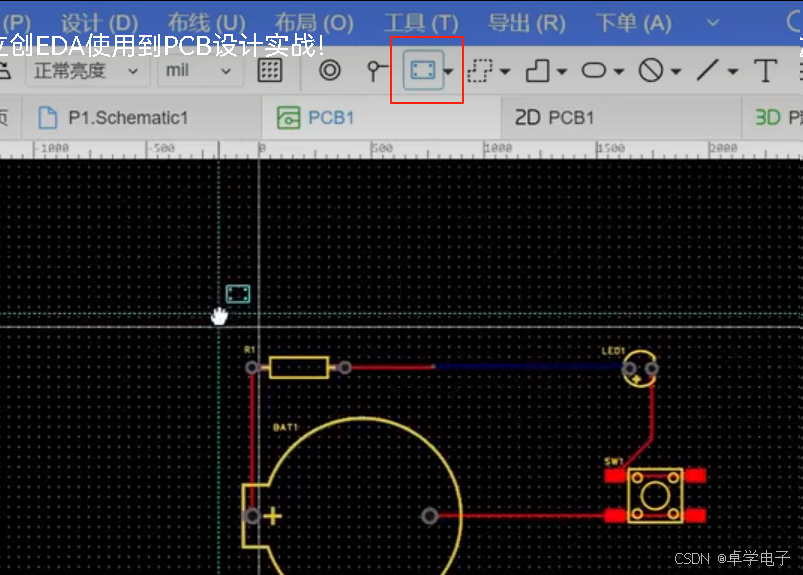

PCB板框设计：选中板框工具，然后鼠标拖动画框

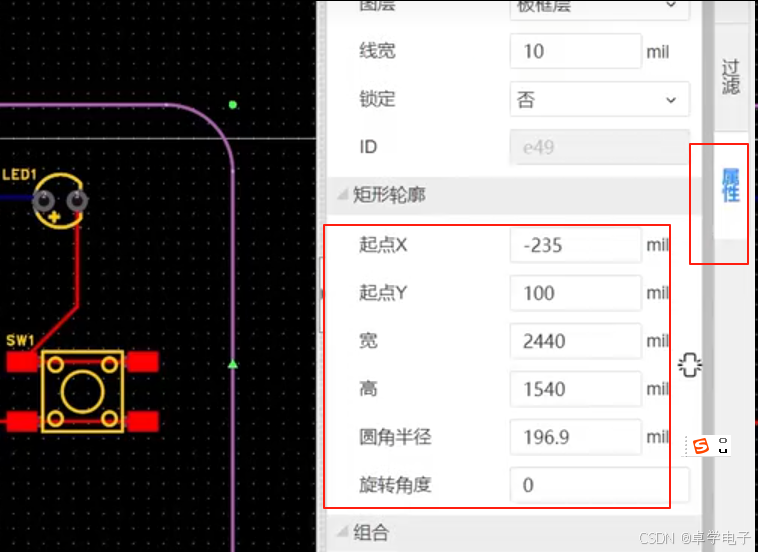

板框属性设置，倒圆角等：选中板框，点击右边的属性控件：

切换单位：

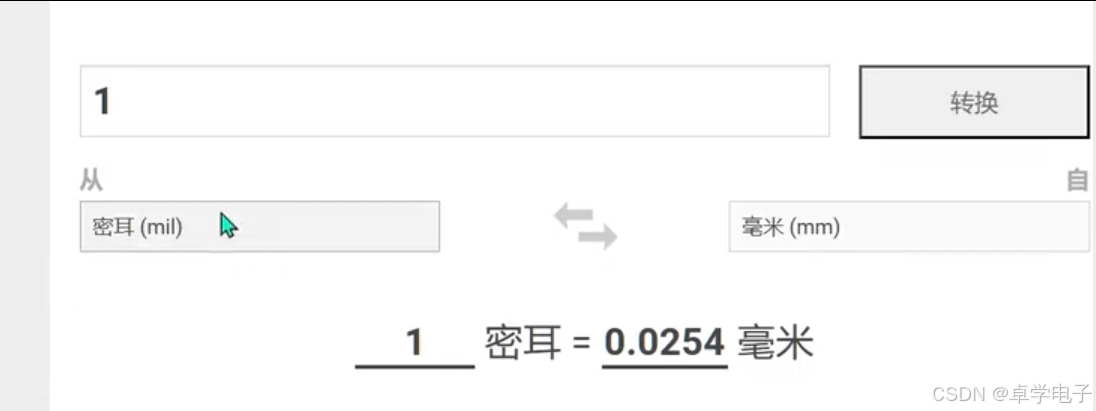

单位关系:

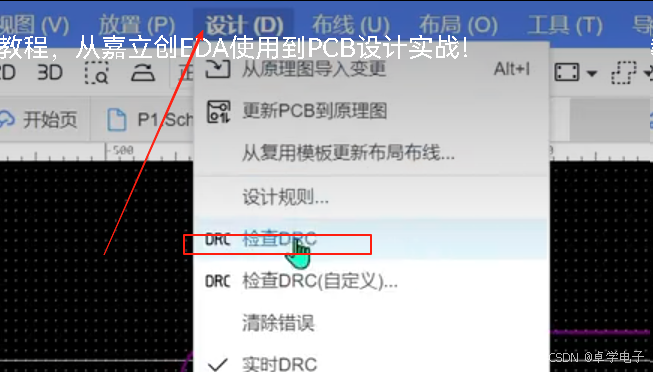

PCB的DRC检查：设计-》检查DRC

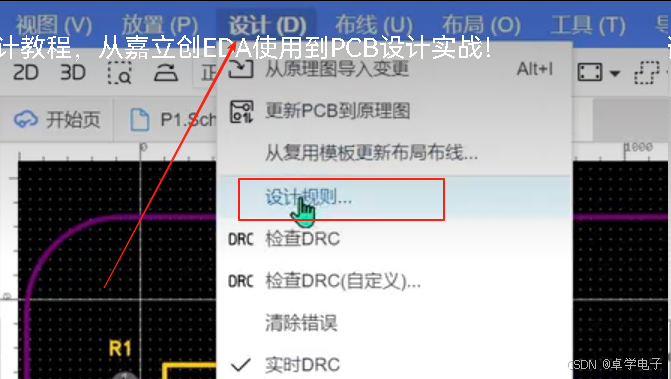

设计-》设计规则:

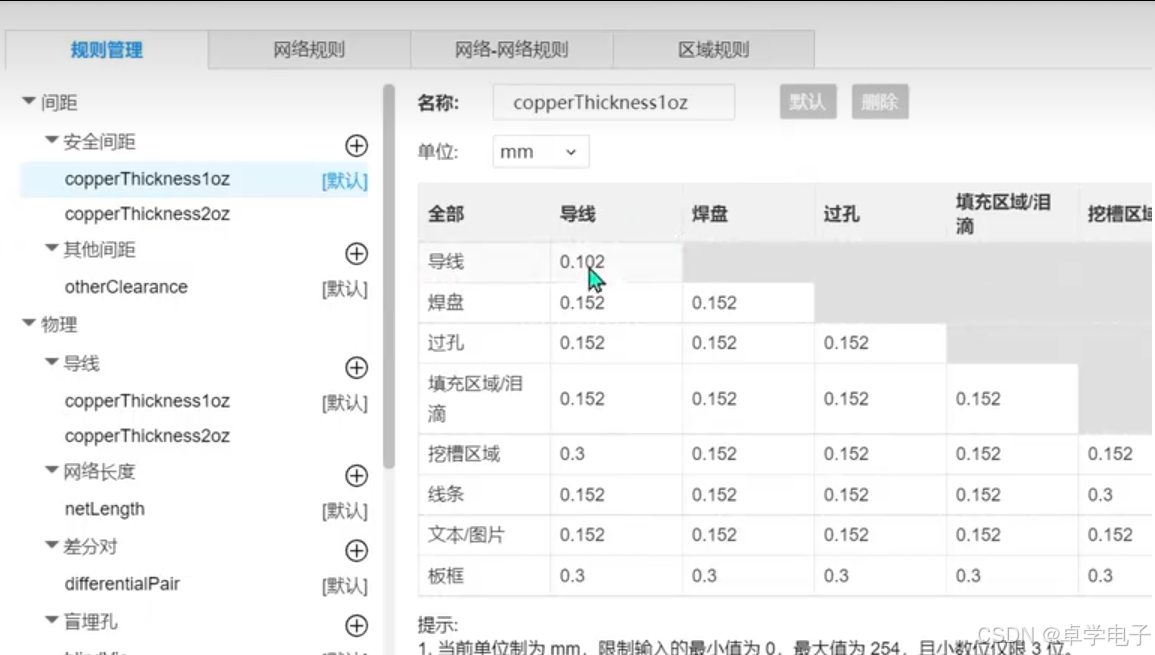

安全间距：

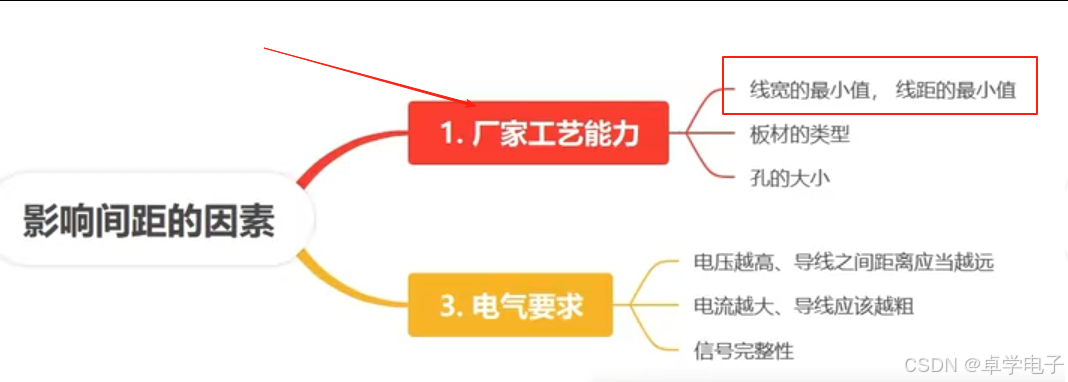

根据PCB厂商能力来设计线宽等情况：

3. PCB下单

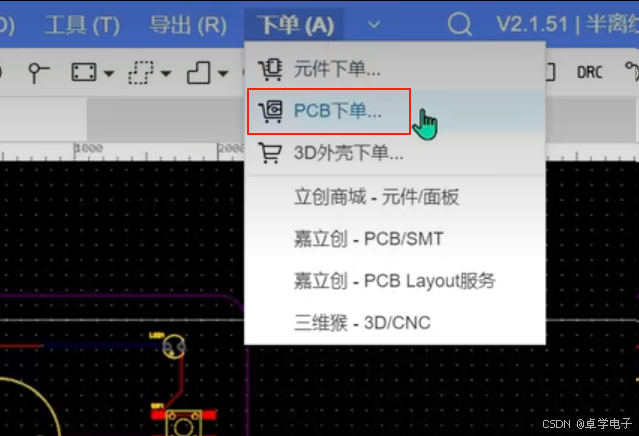

点击下单-》PCB下单。

提示检查DRC，已经检查过，点击确认；

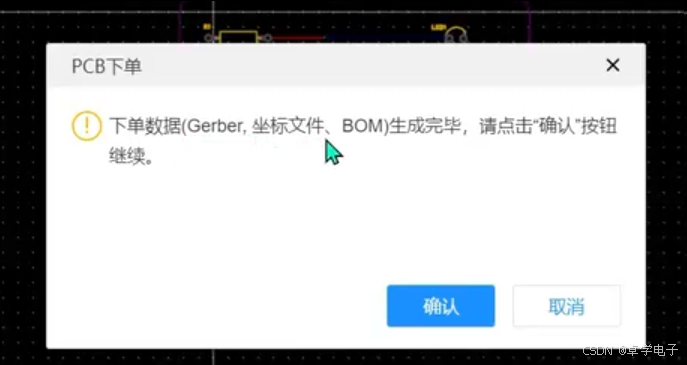

提示产生3文件

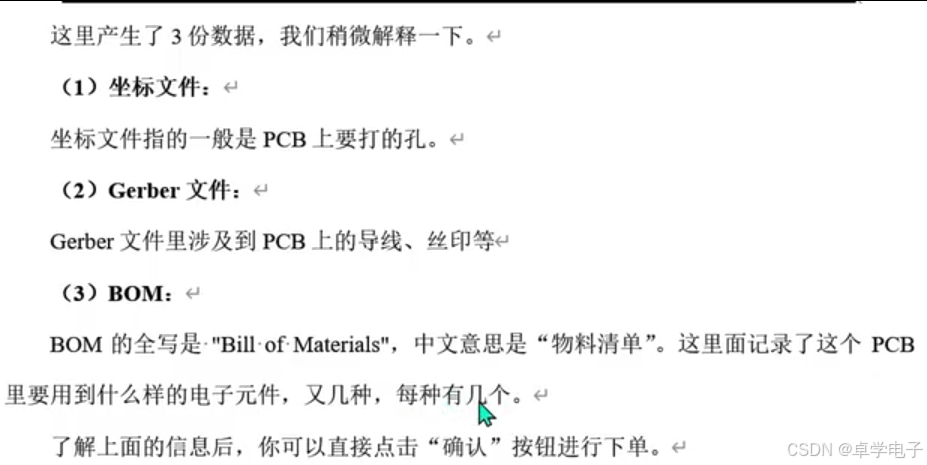

3个文件解释：

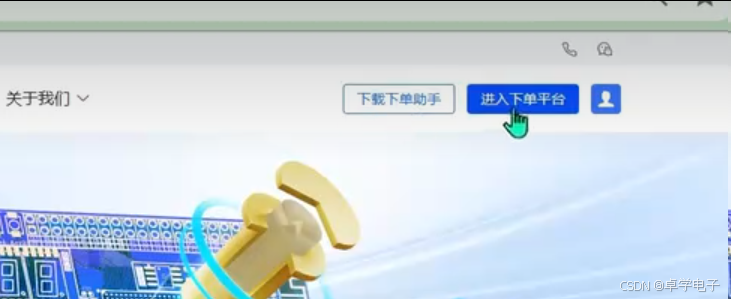

进入嘉立创平台官网：

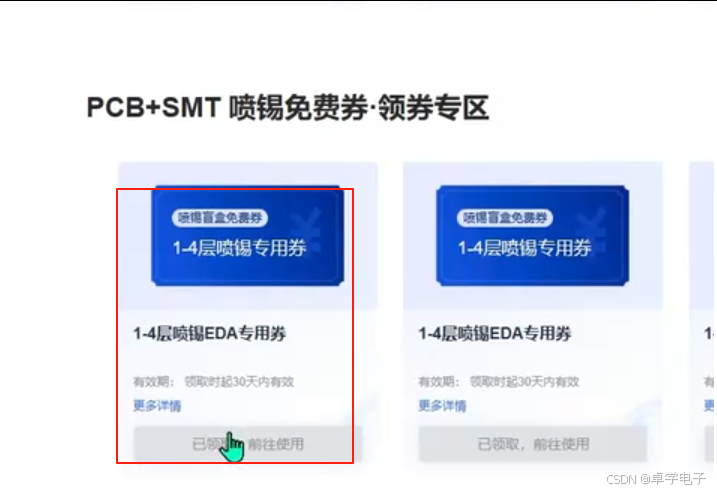

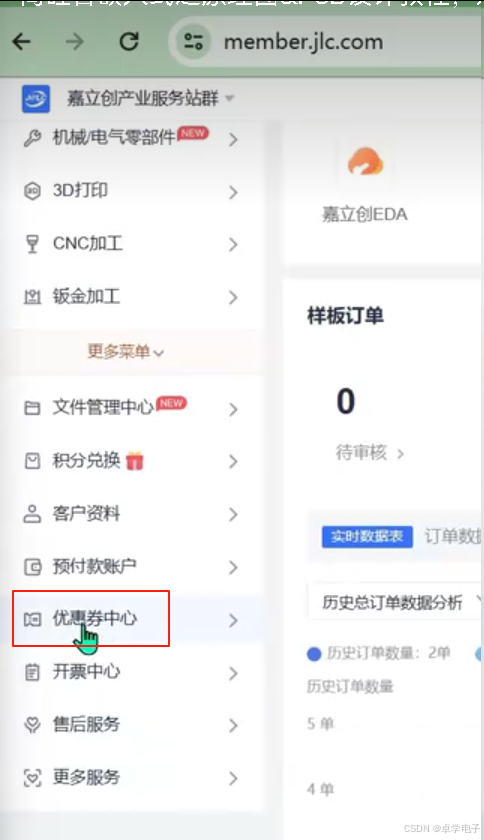

领取优惠券，点开，电免费券领取：

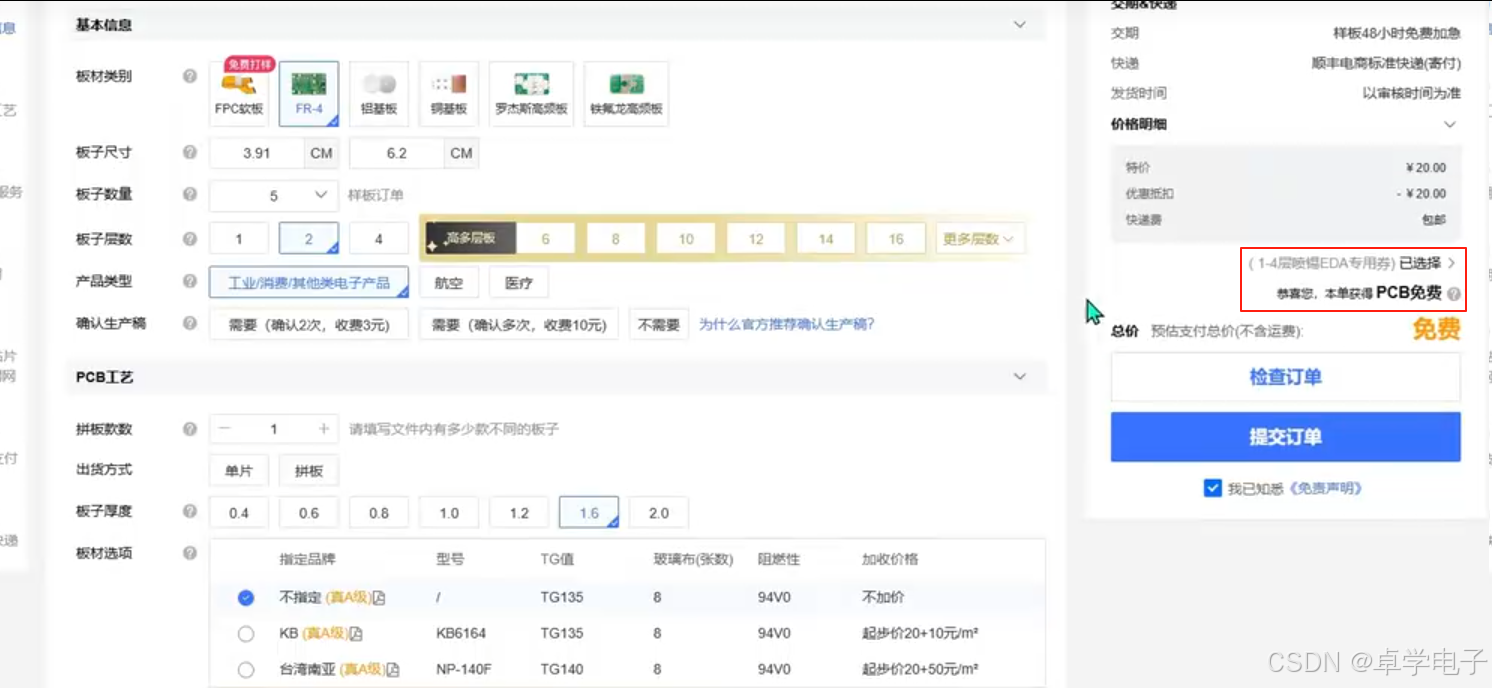

点击下单，使用优惠券下单：

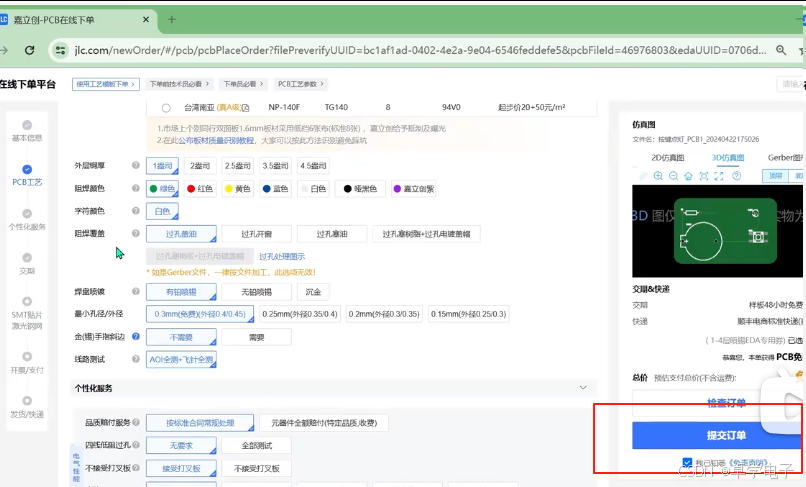

配置需要的PCB工艺，然后点击提交订单，并支付即可；后面就等制作并收取快递！

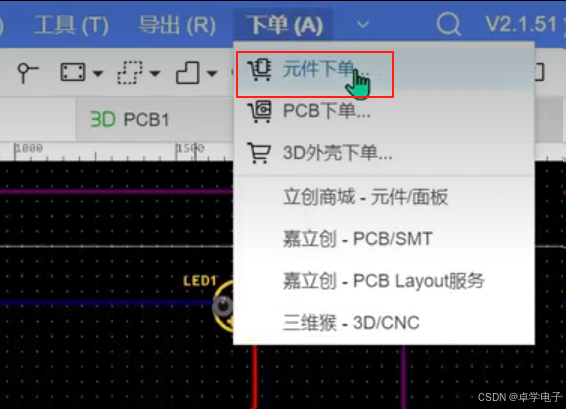

下单元器件：点击下单-》元件下单

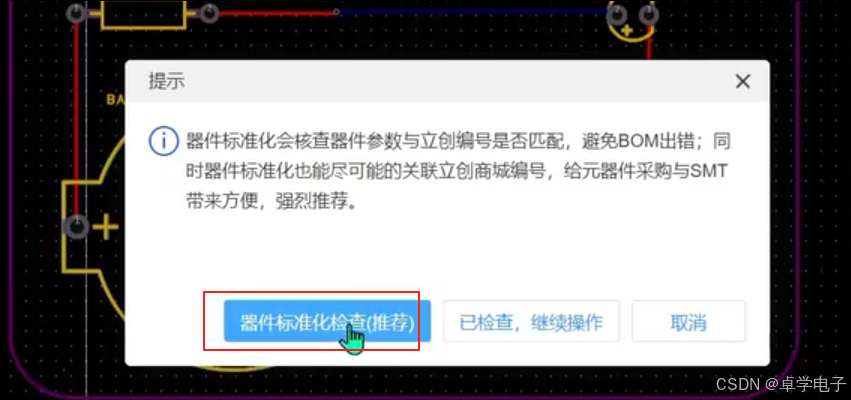

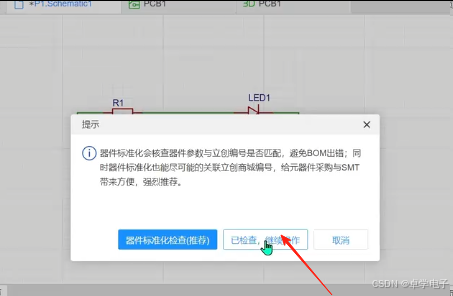

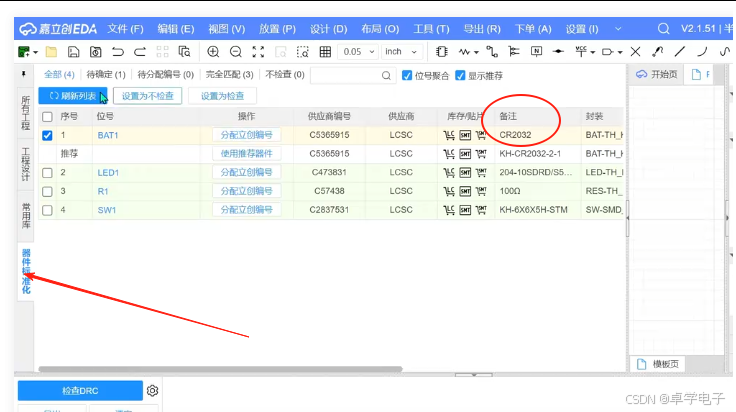

点击器件标准化检查：

原理图界面也有器件标准化面板；第一行提示黄色，是因为改了原理图器件名称备注导致的！如果时间长了，没有器件了，可以点击“分配器件编号”，重新选型1

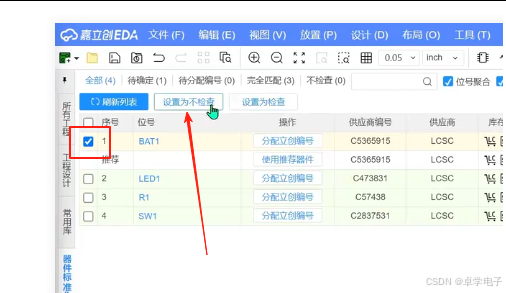

或者，勾选编号，设置为不检查！

击下单-》元件下单-》已检查

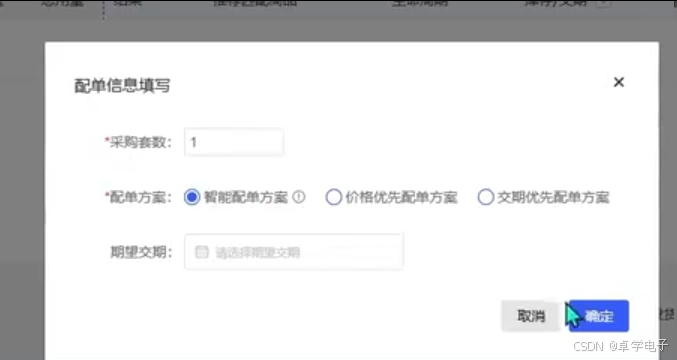

采购套数：写1套

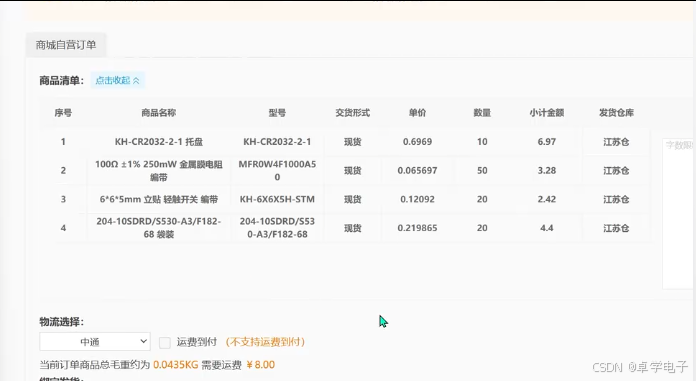

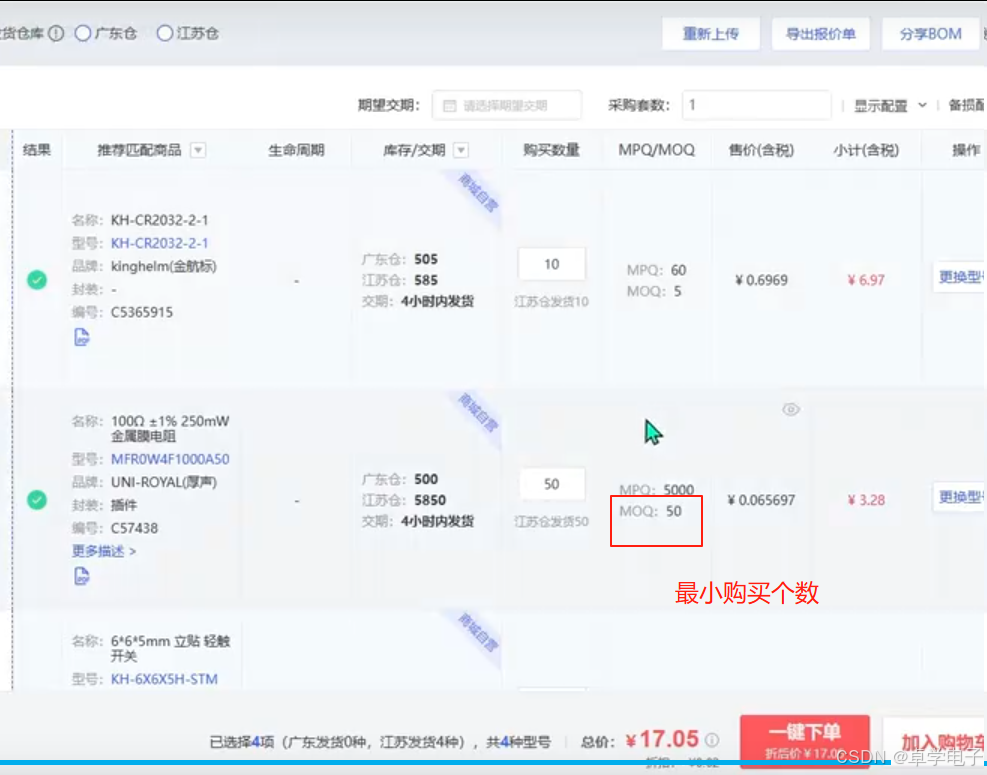

BOM表页面有最小购买个数提示，也就是有些元器件不能只买一个！也可以增加购买个数！确认好BOM表后，点击一键下单即可！

选择收货地址，物流，即提交订单可支付！

4 进阶教程

符号与网络标签

IC会识别那个引脚是1号引脚。

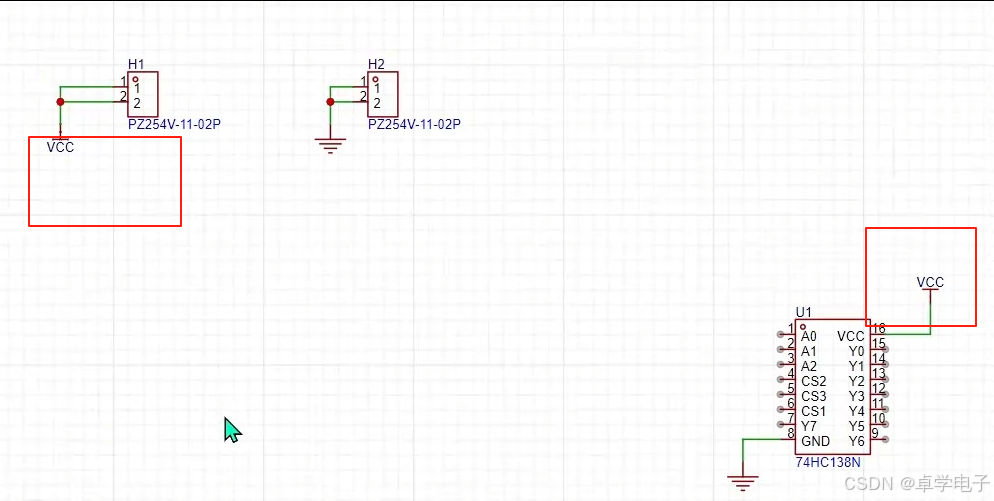

原理图中名字相同的网络标识符（引脚之间的连接关系），是等效直接导线进行连接！

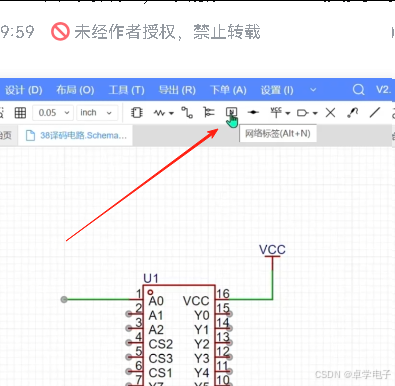

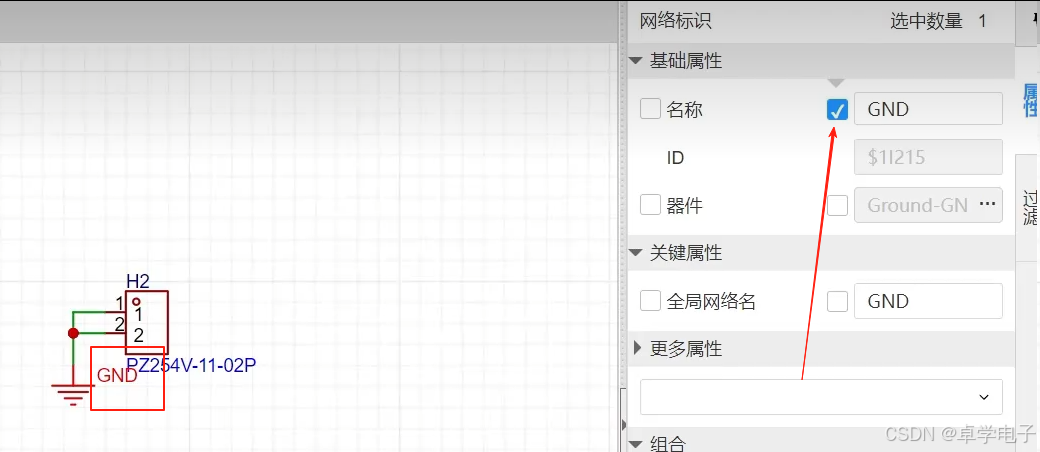

名称符号（网络标识符），打钩才显示

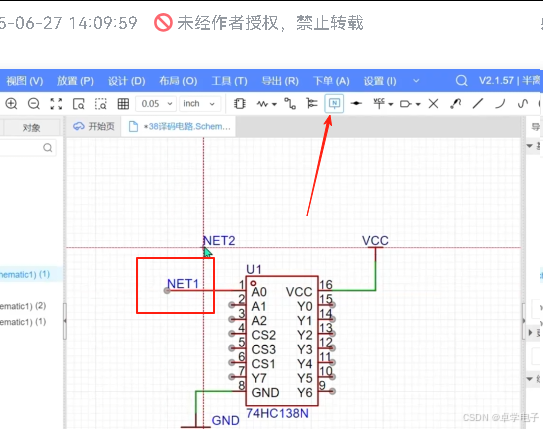

任何网络标签都有自己的导线名称，没有的是系统默认分配一个；也可以自己加一个：

点击放置，双击名称既可以重命名

没有用到的引脚，要放置非连接标识符：

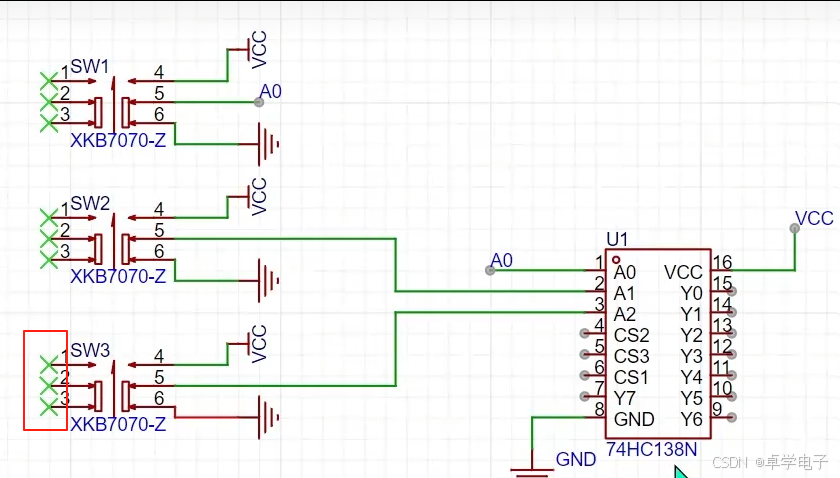

自锁开关按下原理：如图箭头表示按下方向，没有按下，5，6引脚是连接的；按下则是4,5引脚连接。

38译码器是数字电路，不关心电压幅度大小，只关系高电平和低电平（对应电压下是高低电平）！

多个元器件全选可以进行移动，导线也跟着动！

选择多个元器件，把名称隐藏，原理图就好看很多！

新建图页

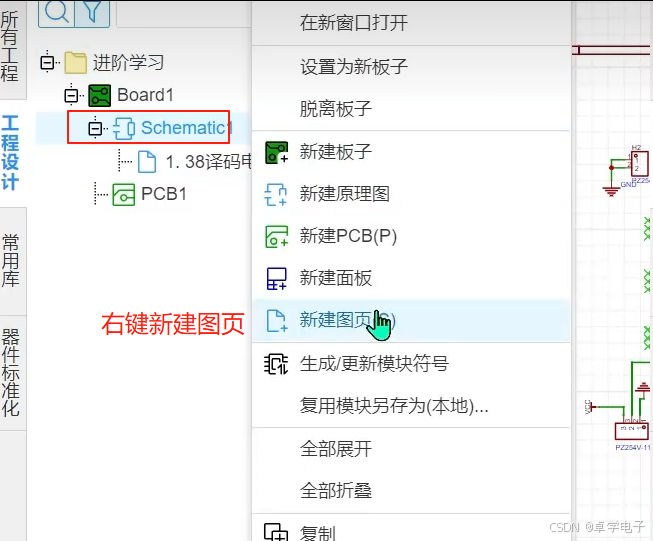

鼠标放置原理图的位置，点击鼠标右键，然后选择 “新建图页”

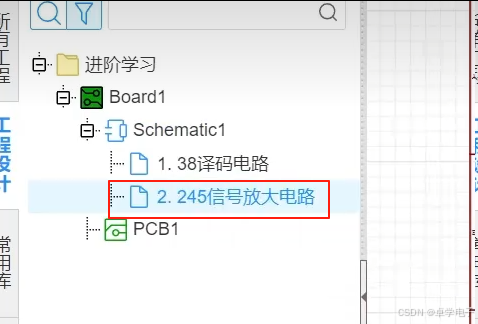

新建的图页，鼠标右键重新命名一下，就可以开始绘制原理图了：

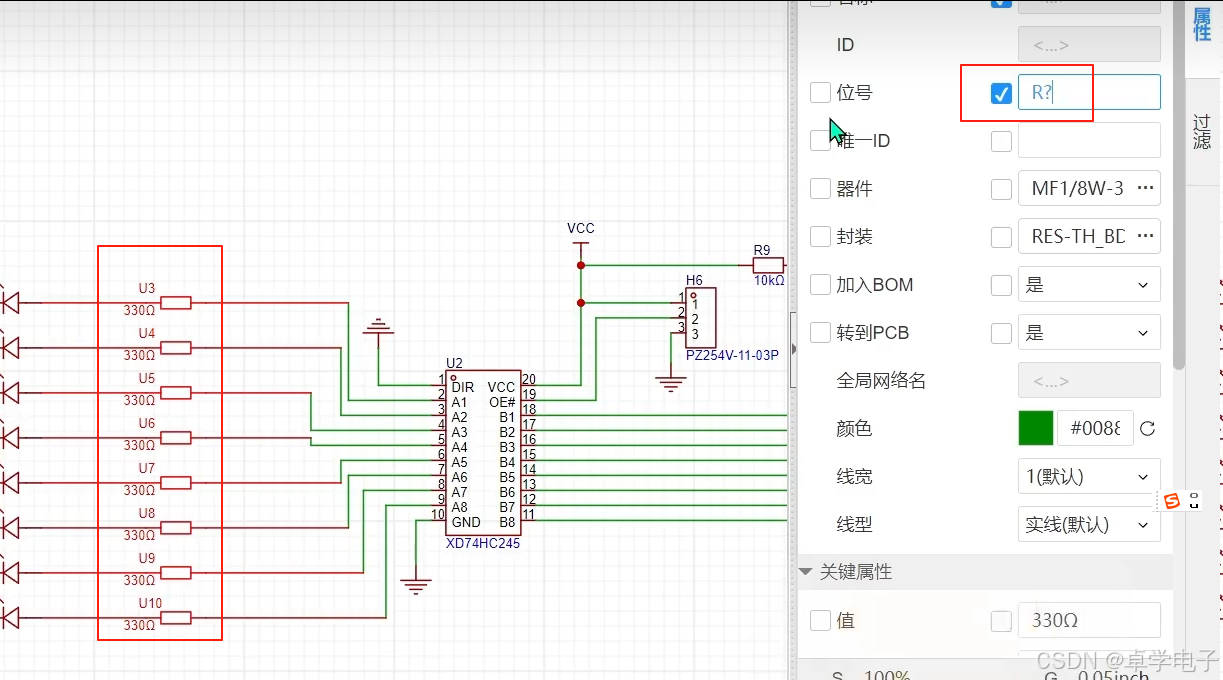

修改多个位号方法：选中要修改的元器件，然后属性中输入要修改的前缀如：R?

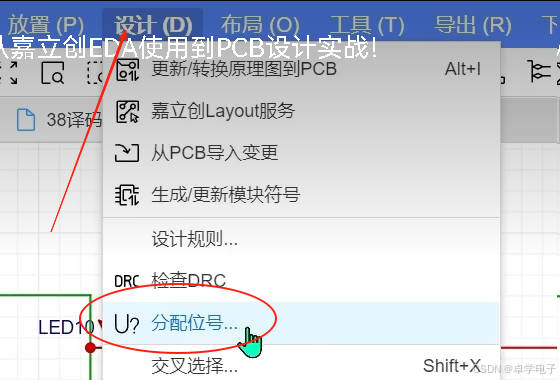

再点击设计，分配位号：

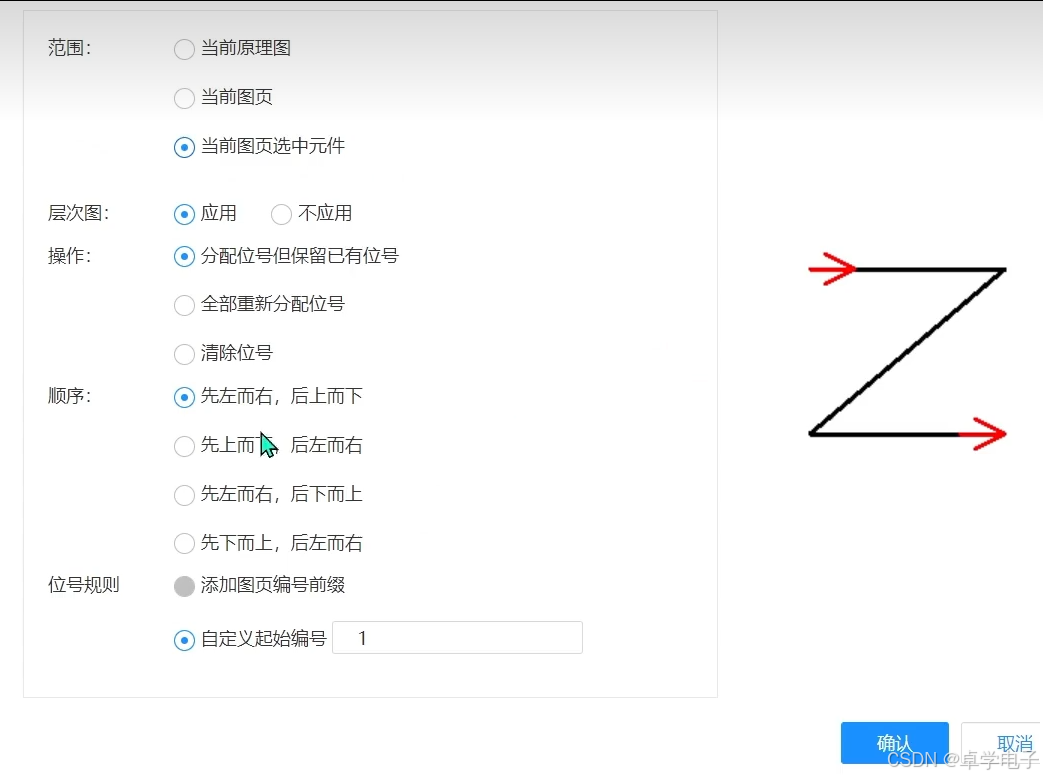

分配策略：

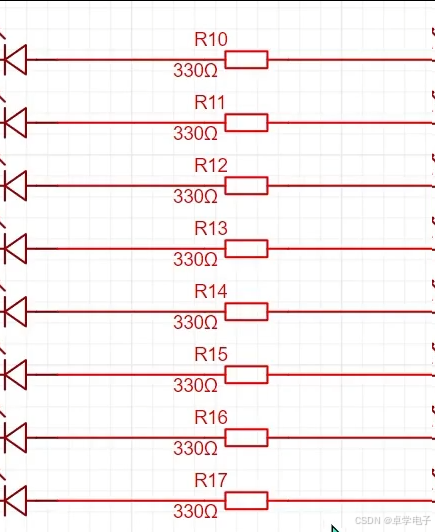

就会按其他有的器件位号递增：

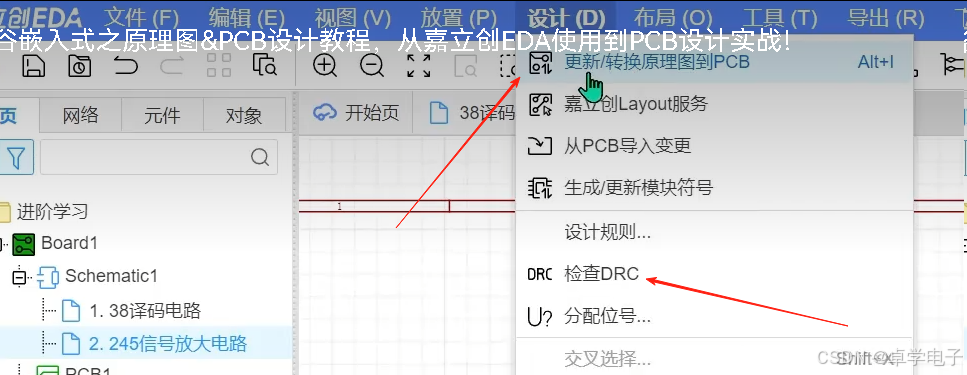

设计好原理图后，先进行原理图DRC检查，然后导入到PCB

先固定打板尺寸

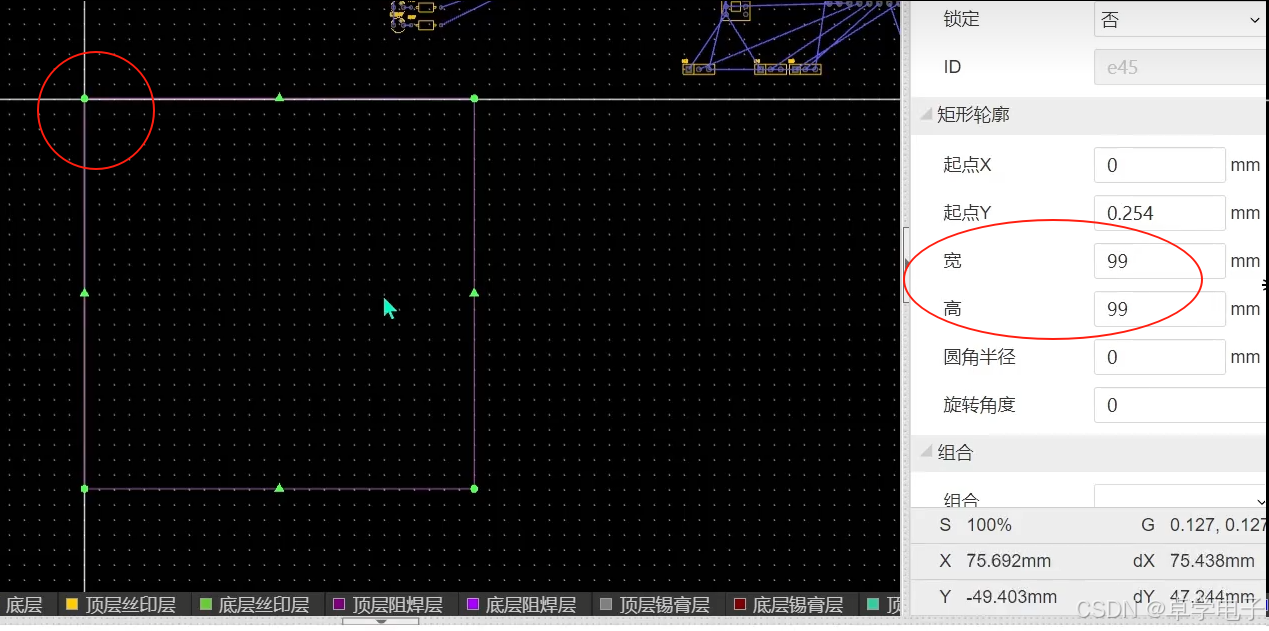

嘉立创免费打板尺寸：100mm*100mm，所以可以先画板框在这个范围；可以从坐标原点出发画！

器件布局和布线

涉及外观尺寸等，可以使用公制单位！其他切换回英制单位。

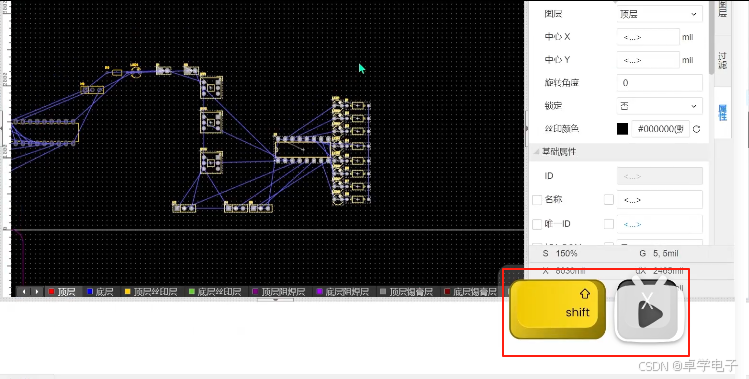

当前的PCB元器件很乱，想先布局图页中的一页：先切换原理图界面，然后鼠标选中当前页所有器件，然后快捷键：shift+X,就选择了PCB中的所有元器件，这时可以移动一个页的元器件！

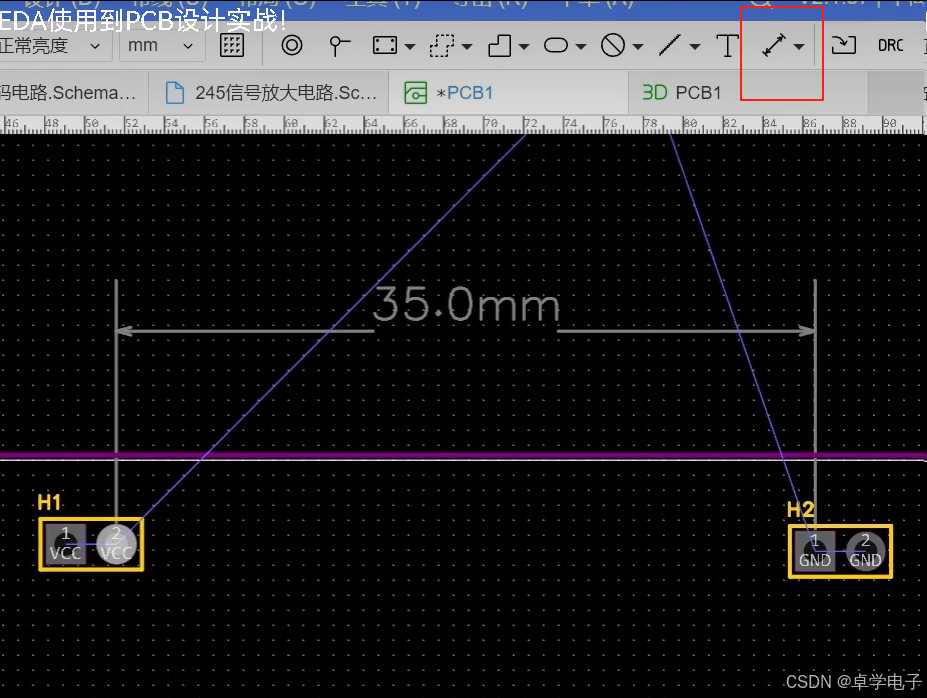

VCC和GND要距离一定长度，防止短路！先把单位换成mm,然后点击测量工具，放置起点和一个终端！再布局元器件位置

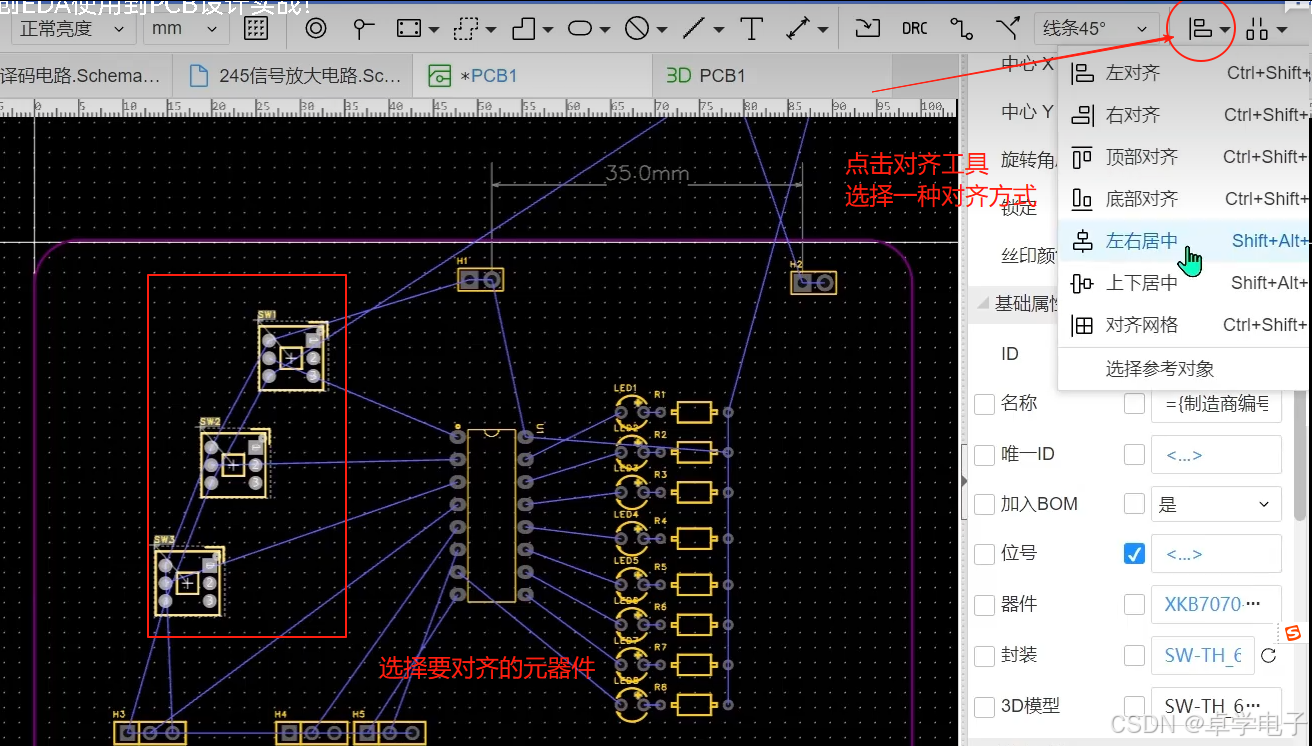

元器件对齐实现方法：选择要对齐的元器件，然后选择对齐工具，对齐方式

通过工具设置元器件直接的间距关系：选择元器件，选择间距对齐工具，选择间距分布方式

排针如果是VCC,GND可以使用跳线帽插的，尽量控制不能使用跳线帽插得进去，防止短路！

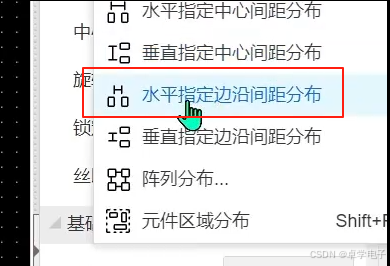

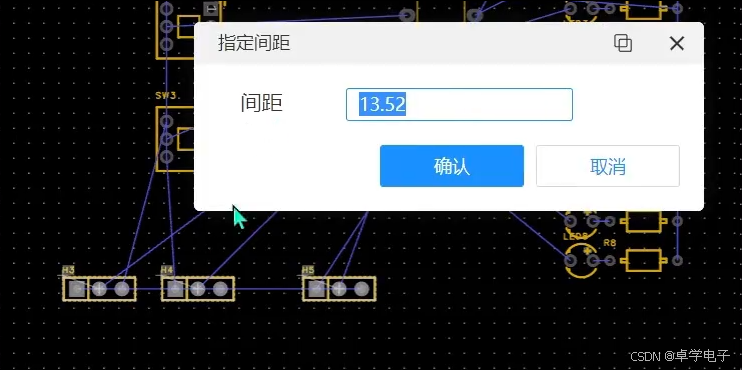

水平指定边沿间距分布：输入间距距离

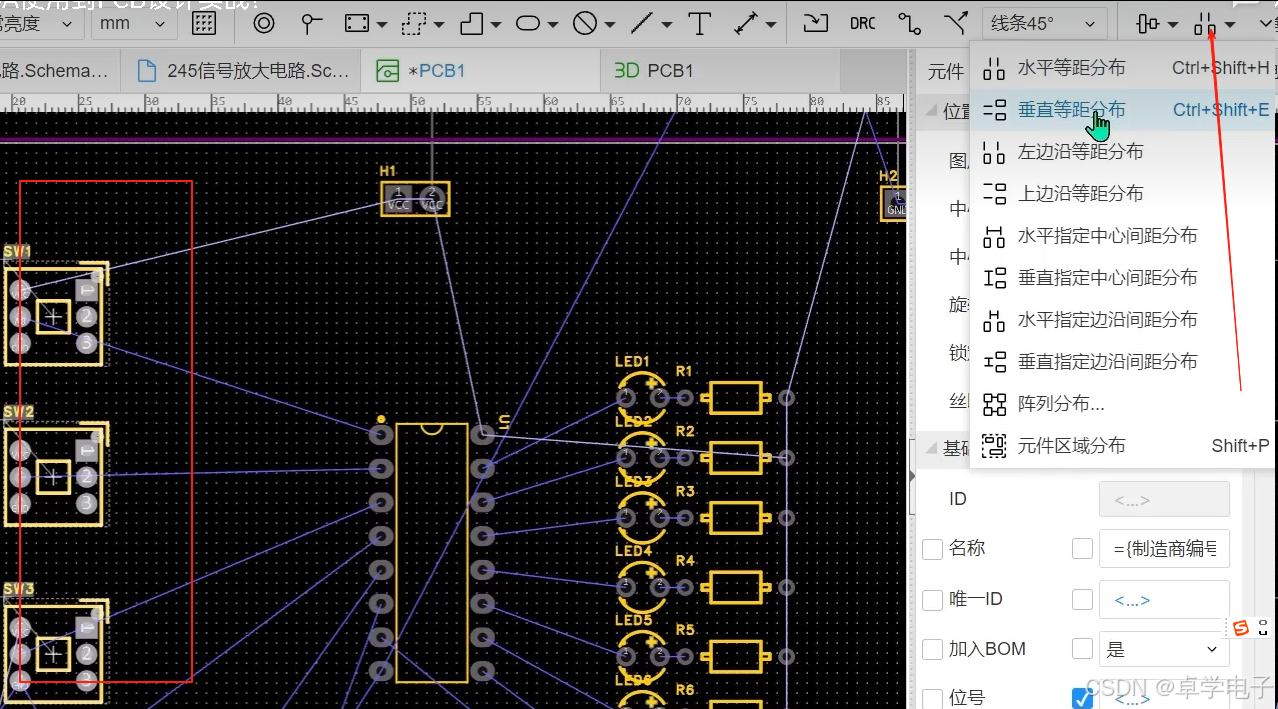

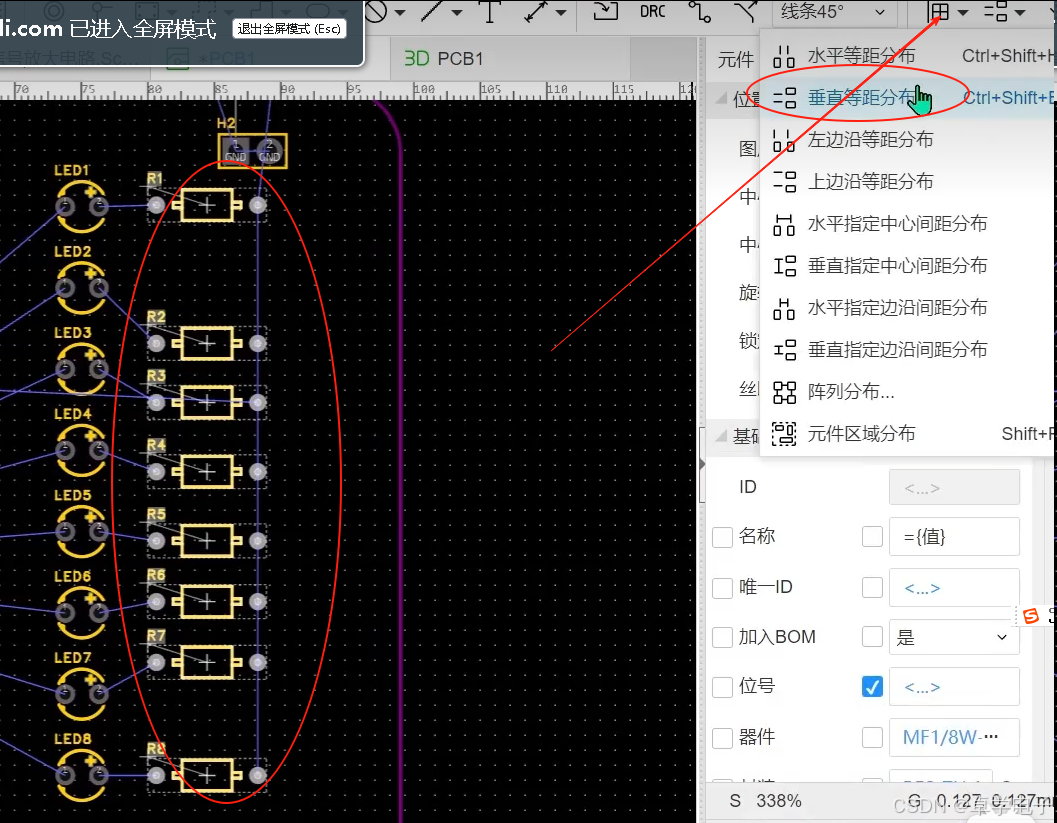

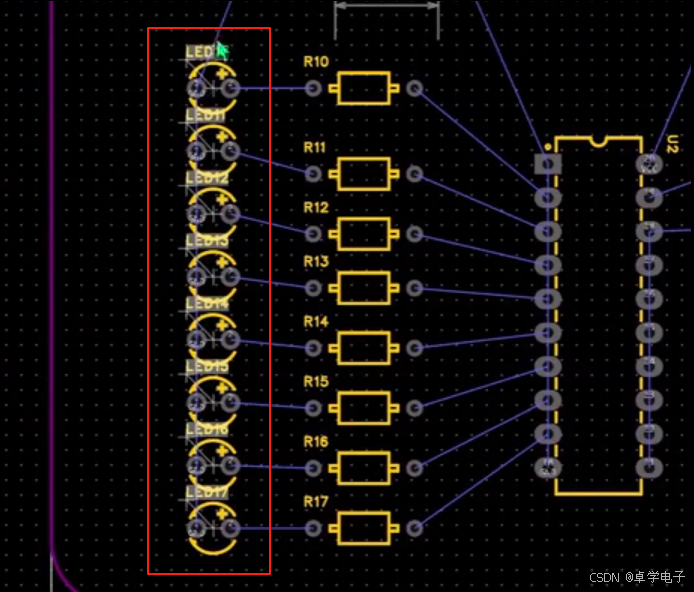

如果元器件太密了，怎么快速处理？垂直均匀分布：第一个移开一点距离，最后一个移开一点距离，然后选择工具的“垂直均匀分布”

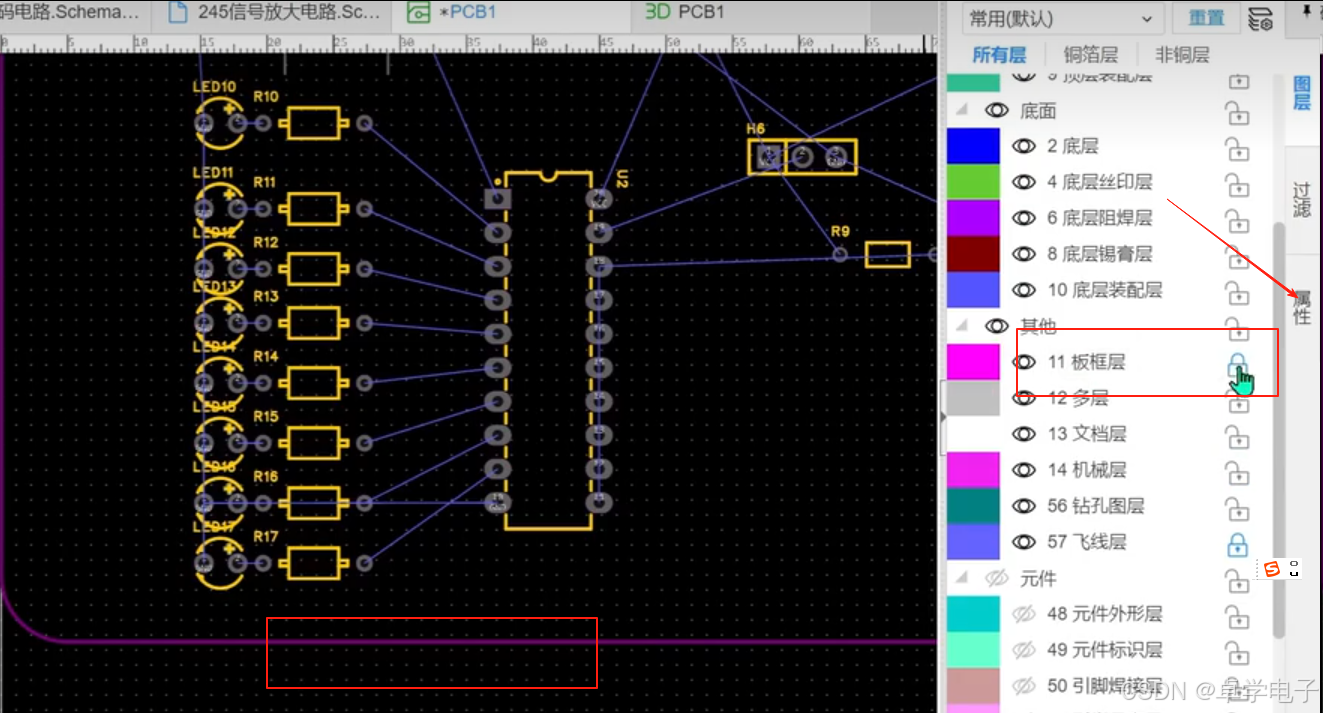

有时候不小心拖动了板框，如何锁定板框呢？右边的属性，找到板框层，点击上锁即可！

丝印重叠了，可以选中，然后移动一下：

布线后，对应的网络中的飞线个数会变少；网络中的则不会

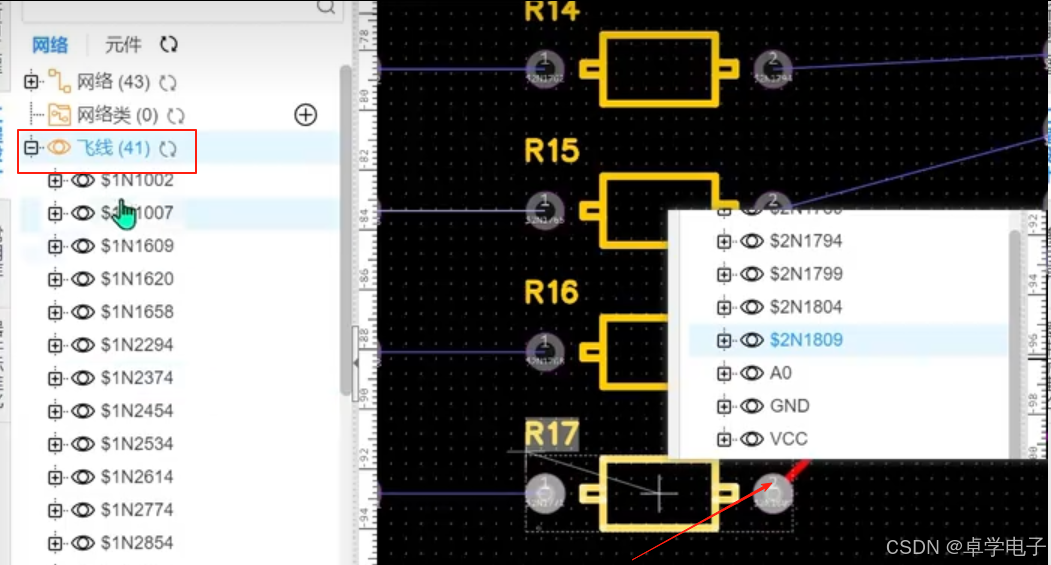

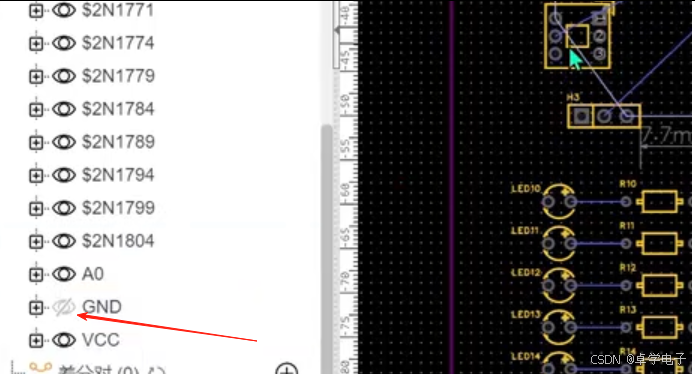

可以点击飞线网络中的眼睛，先关闭不需要的先，方便布线操作！

PCB布线，应该先从VCC开始布线，VCC的布线宽度要考虑，可以通过计算工具计算线宽和电流承载能力：

内层线，是值4层板以上的板
