Allegro如何批量快速修改复用好的模块操作指导

在PCB设计中，经常会遇到存在几个相同的模块的情况。如果每个模块都手动地布局布线，会浪费一些宝贵的时间。模块复用功能可以更快更好地处理这个问题。

本文讲述Allegro软件的快速复用及拷贝功能，新手看了落泪，老手看了沉默，为什么博主不早点整理出来，目的很简单用简洁明了的语句；及5毛钱截图特效供广大电子爱好者学习，笔中不足勿喷，如有更好的方法可评论。

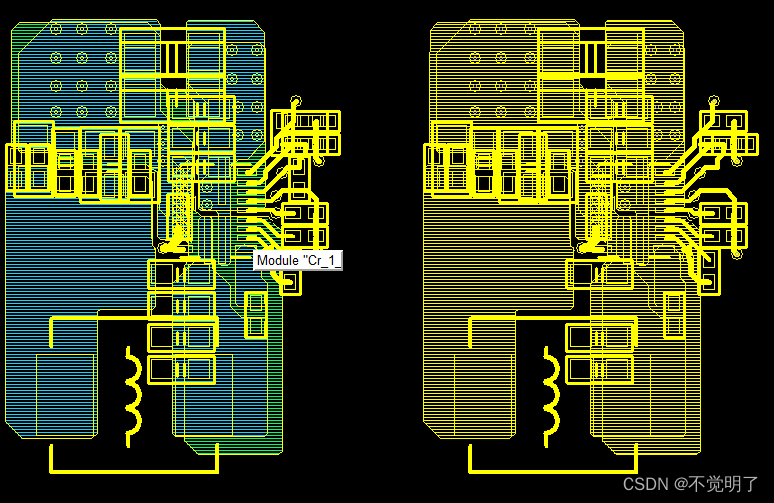

5,布局克隆后会自带grounp属性,可以删除这个模块的grounp属性, Find面板勾选groups后，框选需要删除的模块的器件，然后右键执行Disband group即可.4,使用的时候,选择需要复制布局的元器件, 右键，选择place relicate apply -> power1。3, 再次右键,选择Done,然后任意位置单击,弹出对话框,命名并保存,这里输入power1.mdd。2, 全选之前布局好的器件，右键，选择 place replicate create。

allegro模块复用调用教程

最近做了一个关于滤波的项目，里面6路重复的模块，在老员工的提示下，想到可以使用功能模块复用，直接打开了新世界，太有效率了！所以分享一下，同时防止自己遗忘~
