AD输出Gerber文件步骤

1.转Gerber File

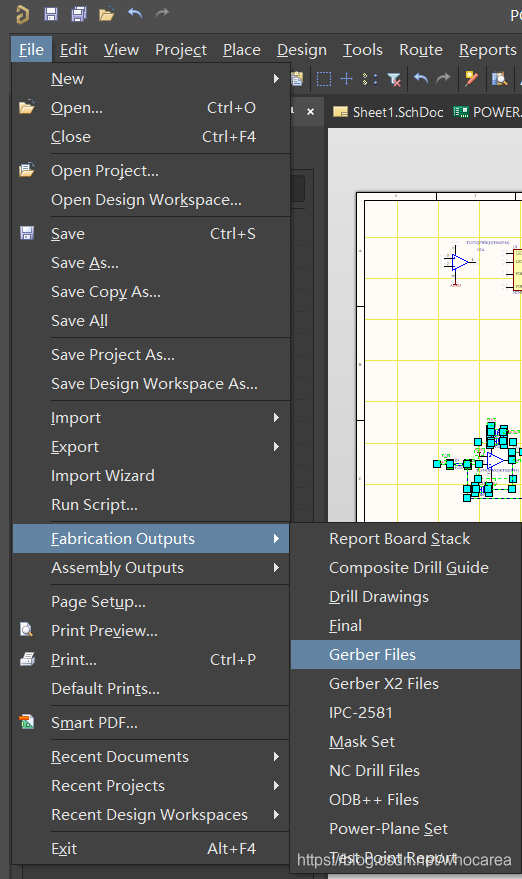

1.1 点击File--Fabrication outputs--Gerber Files

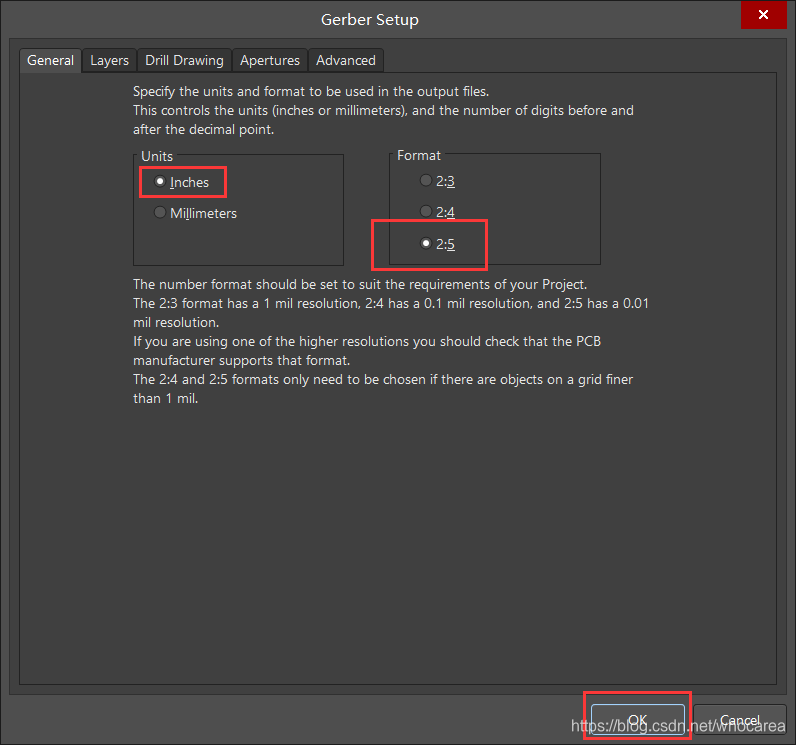

1.2 弹出菜单栏选以下参数（注意要选2：5格式、这样转换的文件的精度比较高）

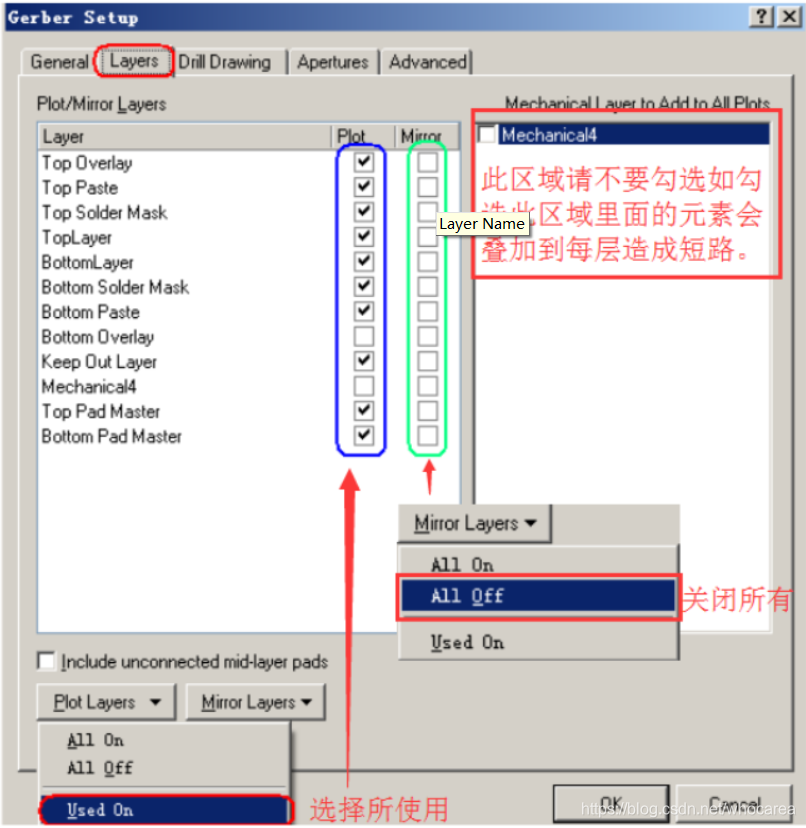

1.3 选择要转换的层及参数，点击Layers菜单

在Plot layers栏选择used on

在Mirror layers栏选All off

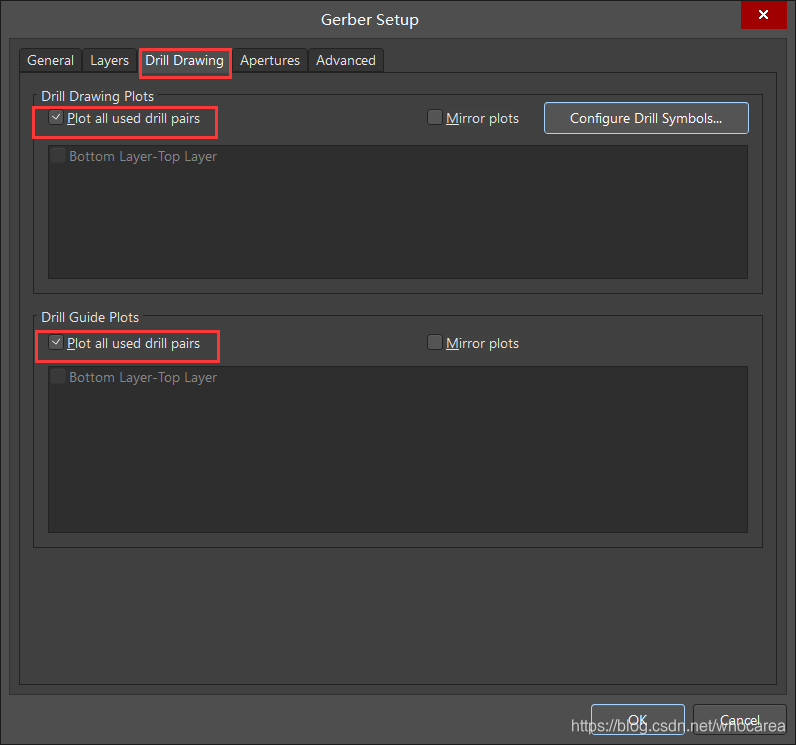

1.4 设置分孔图层参数，点击Drill drawing菜单，在弹出的下拉菜单中设置如下参数 将Drill Drawing Plots栏Plot all used layer paris打勾,其它默认点OK

2.钻孔文件转换

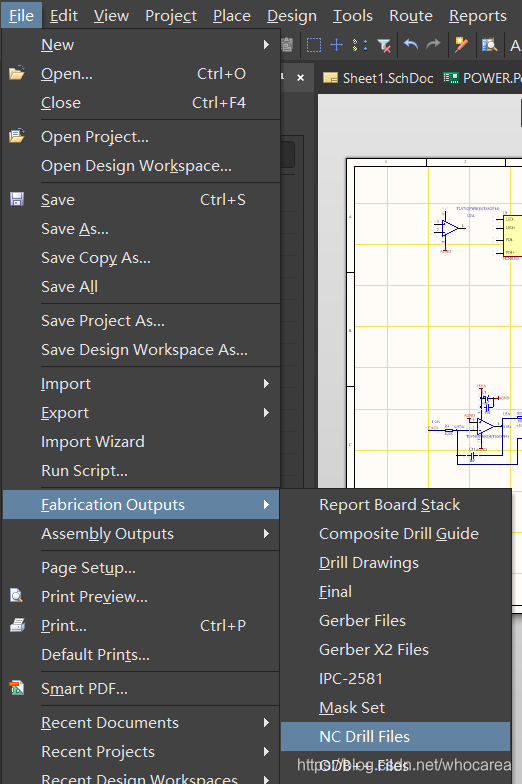

2.1点击FileàFabrication outputsàNC Drill Files

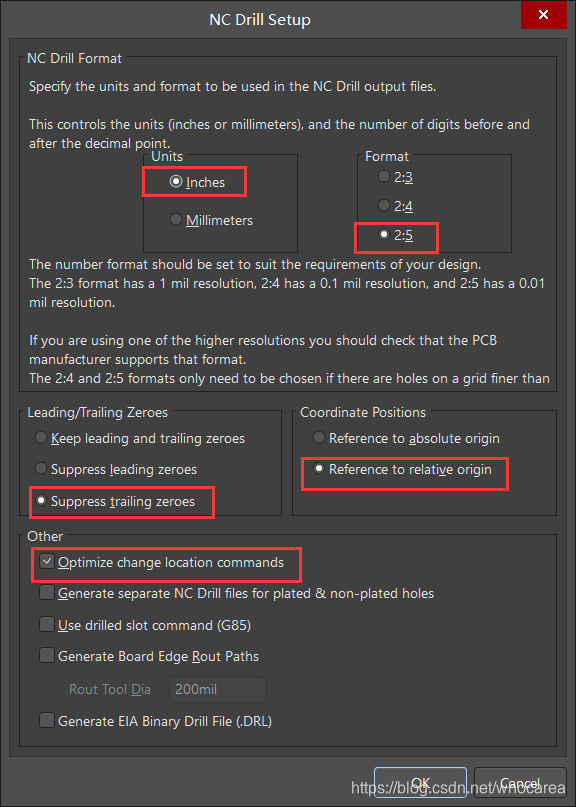

2.2 在弹出的菜单中设置参数如下图

Units：为inch Format：为2 ：5 （注意Gerber Files和NC Drill Files要一致)这样有效的减少CAM工程导文件工作量，以免错误。

其实上面都是默认值，一路点击OK就行。

3.打包发给厂家生产

生成的GERBER小文件在 project Outputs for ......这里面找 ，Gerber Fiiles+NC Drill Files(小文件） 一起打包发给厂家就可以了
