最近学习使用cadence软件设计了几块电路板,在使用过程中导出gerber的时候对其操作步骤和容易出错的设置做了总结,导出gerber步骤如下:

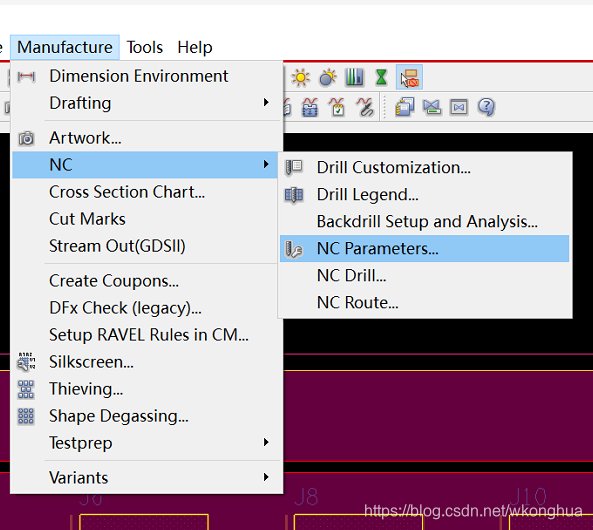

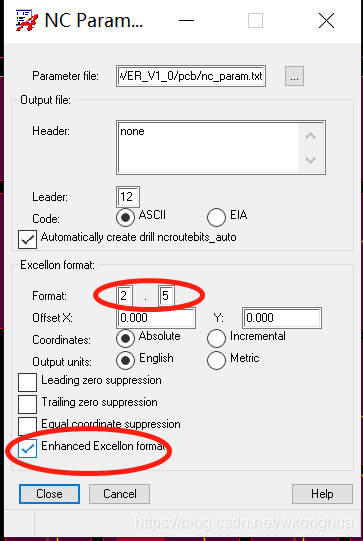

一、设置参数(设置精度、检查参数)生成钻孔(参数)文件:

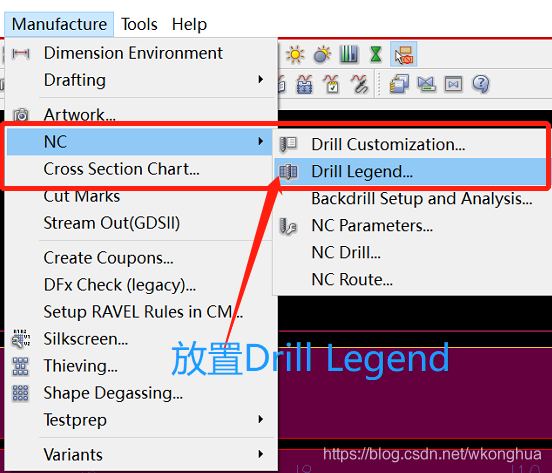

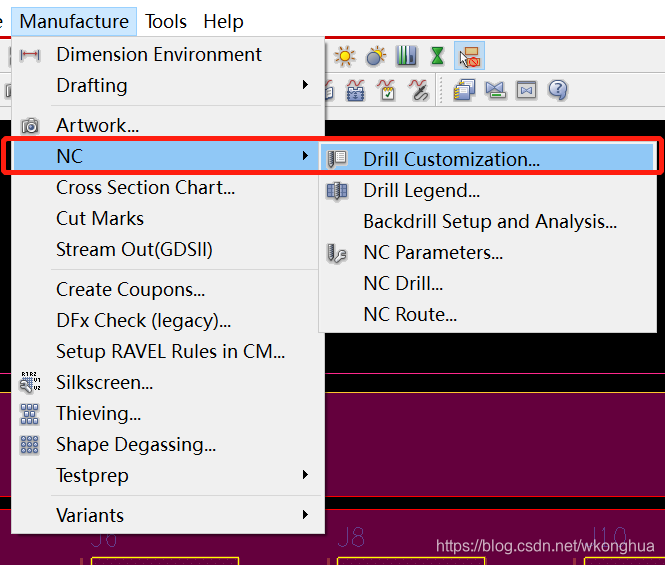

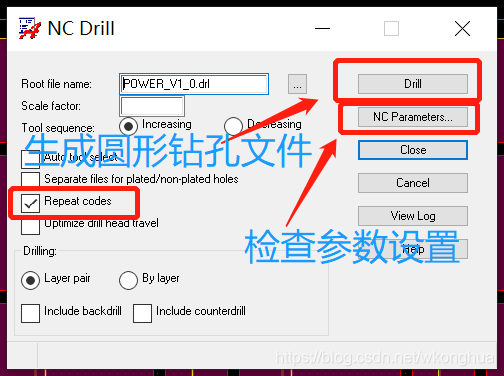

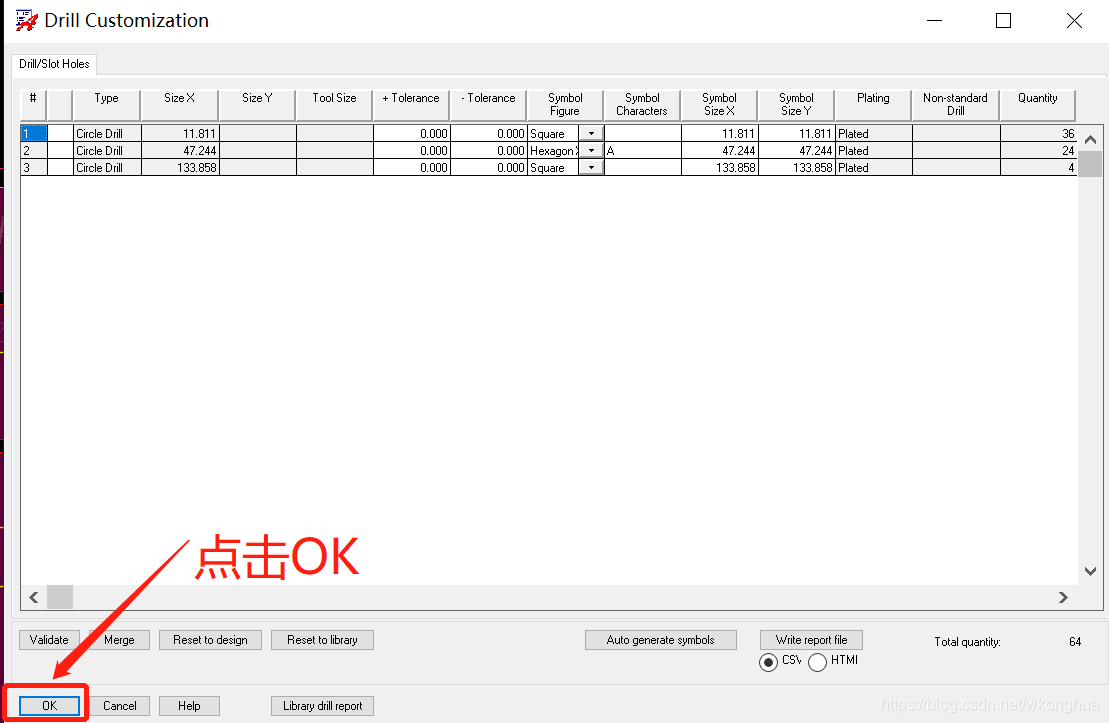

二、Drill Legend、Drill钻孔文件:

如果需要不规则钻孔文件,在输出NC Route即可

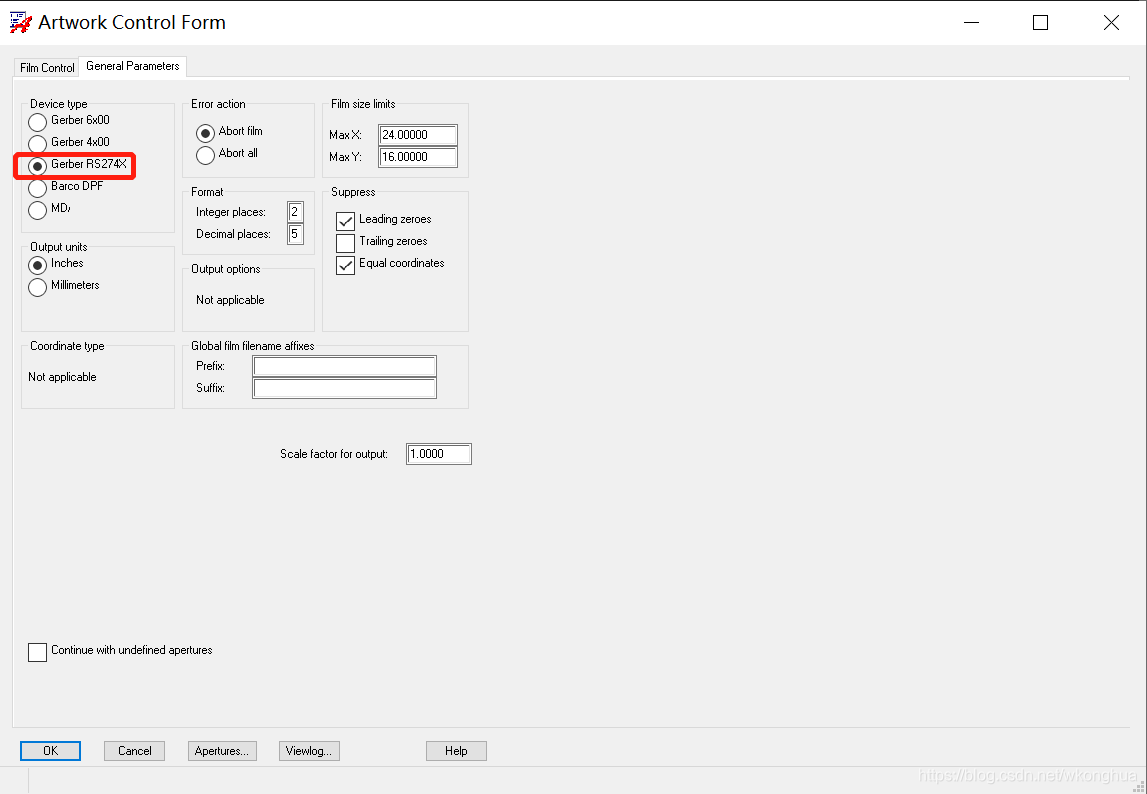

三、输出光绘文件:

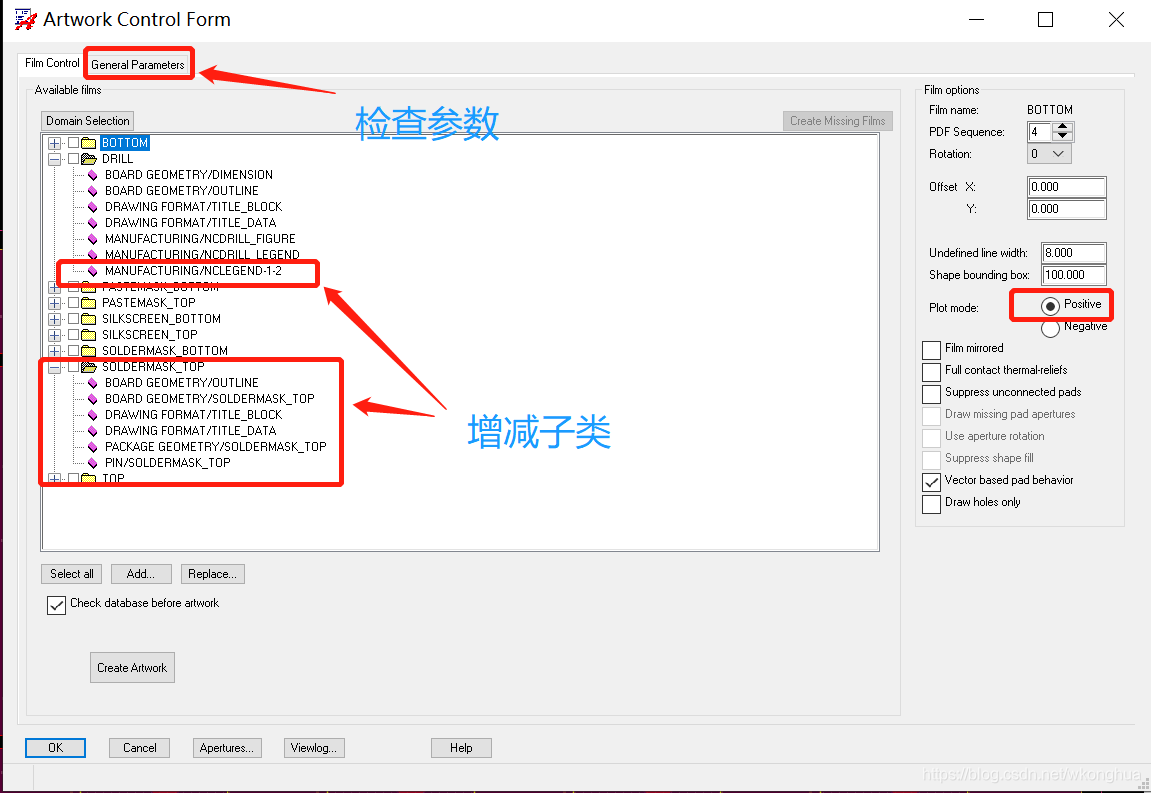

在使用通用参数模板的情况下,根据需要增减一些类中的子类即可,如下图:

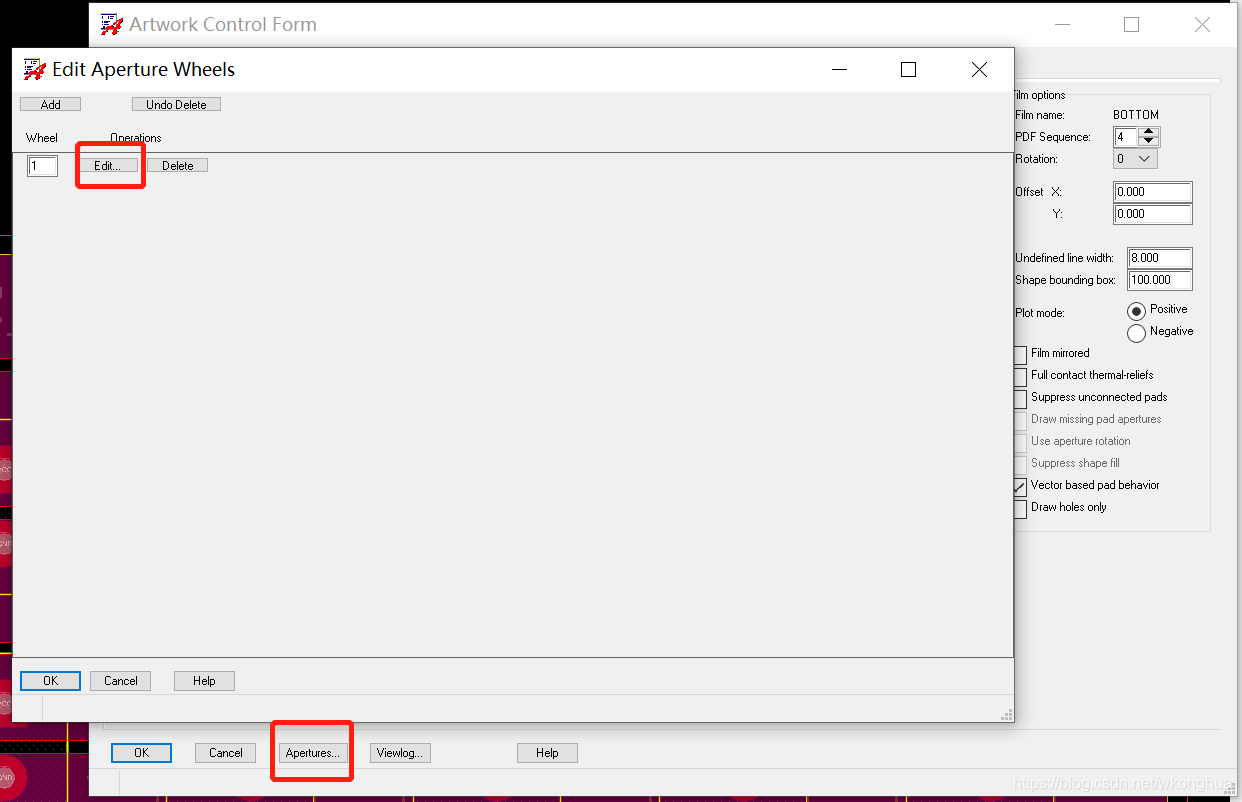

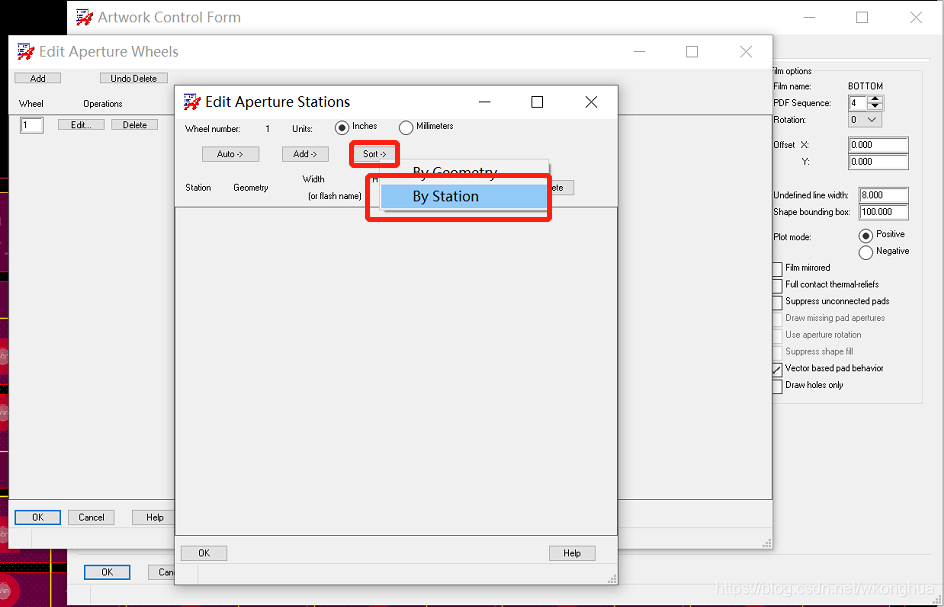

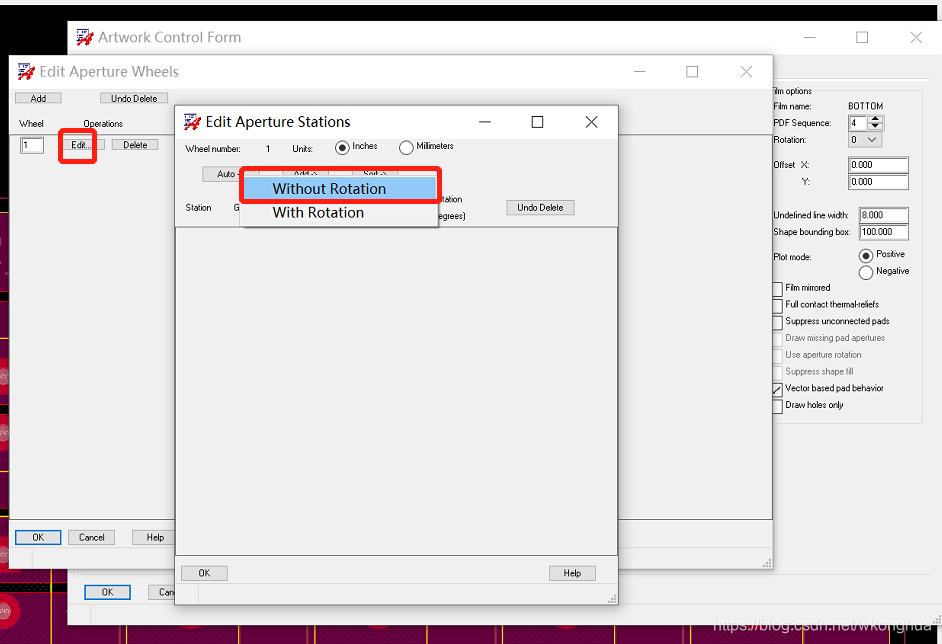

设置完成上述步骤后,选择Apertures——>Edit:


然后单击OK,设置完这一步之后就可以看到art_aper.txt出现。

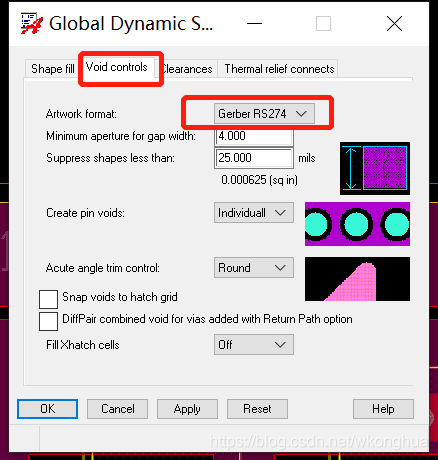

检查Shape——>Global Dynamic Shape Parameters,检查参数精度是否正确匹配:

最后在Domain Selection下选择select all,执行Create Artwork即可。

所有上述步骤执行完以后,就可以检查输出的文件。
本文详细介绍了使用Cadence软件导出Gerber文件的过程,包括设置参数、生成钻孔文件及输出光绘文件等关键步骤,并提供了具体的操作指导。
