城市地下管网可视化监测物联网方案

行业背景

城市地下管网涵盖供水、排水、燃气、热力、电力及通信等管线，是保障城市正常运转的"生命线"和"血脉"。随着我国城镇化进程的加快，目前我国城市地下管网规模已位居全球第一，总长度超过378万公里。未来还将持续推进，，《城市更新“十五五”规划》明确未来五年投资超5万亿元，推进约77万公里地下管网建设改造。

然而，规模庞大也带来较大的管理压力，人工值守和本地管理的模式弊端越来越大，已成为制约城市安全韧性发展的短板。如何将这条规模庞大的“城市生命线”进行数字化、可视化、智能化管理，变被动抢修为主动预防，是现代化城市高质量发现的核心课题。对此，物通博联（WideIOT）提供高效可靠的城市地下管网可视化监测物联网方案。

解决方案

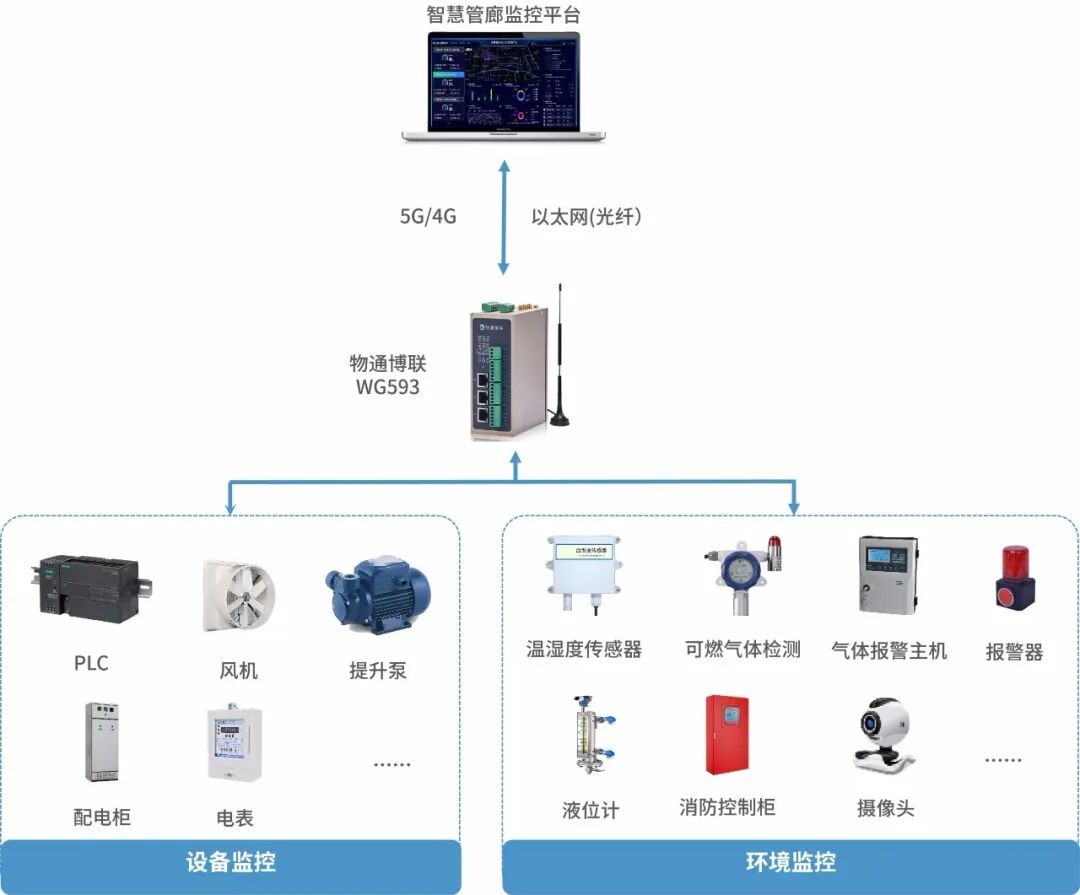

在管网的各个关键节点（如阀门井、泵站、换热站、变电室、管廊舱室）部署物通博联工业智能网关。该网关具备强大的工业协议解析能力（支持PLC、仪器仪表、传感器、摄像头等），能够对接各类数据（压力、流量、温度、水位、气体浓度、电压电流等），通过5G/4G/WIFI/以太网等方式，将数据加密上传至云端/本地监控中心，从而实现远程监控、告警、巡检、管理与统计分析等功能，推动地下管网的精细化运营。

此外，网关具备工业机设计、高可靠性与易部署特性，支持多网互备与断点续传，能够适应管廊井下潮湿、多尘的复杂工业环境，确保数据传输的实时性与完整性。

实现功能

1.供水管网监测

实时采集供水水压、流量、水泵状态、水质指标等核心数据，出现异常自动告警并支持水泵、阀门的远程控制，同时统计数据报表，为管网检修、改造及供水调度优化提供数据支撑。

2.排水管网监测

实时监测排水管网液位、流速、水泵状态与易涝点积水深度等数据，并全程记录运维与故障数据，形成标准化台账，为管网清淤、泵站升级、排水体系优化提供依据。

3.燃气管网监测

实时采集管网压力、燃气浓度、介质温度、阀门状态等运行数据，实现对多个燃气站点的实时监控与精准调控，并能为设备更新、改造升级等提供数字化支持，防范燃气泄漏风险。

4.电力与通信管网监测

实时监测电缆温度、沟内环境温湿度、供电电压、电流、功率、漏电状态等核心参数，出现异常及时告警，从而快速采取措施，确保供电安全与稳定。

5.热力管网监测

实时采集供回水温度、压力、流量、设备运行状态等数据，以可视化组态的方式进行展示，从而建立标准化的运维管理机制，出现异常快速管控，保障供热稳定可靠。

6.综合管廊环境监控

实时采集管廊温湿度、气体浓度（如甲烷、硫化氢、氧气）、积水水位、设备供电状态及实时视频等数据，实现对各个管网设施的监控管理，建立设备电子台账，实现资源优化调度。
