一、MOS 管简介

MOS 管，全称 Metal-Oxide-Semiconductor Field-Effect Transistor，中文常称金属氧化物半导体场效应管。它是一种电压控制型器件，利用栅极电压控制漏极 D 与源极 S 之间的导通状态。

相比三极管需要基极电流驱动，MOS 管的栅极被氧化层绝缘，静态几乎不需要直流电流，因此特别适合大电流、低损耗、高效率开关场景。

应用场景	说明
电源开关	控制模块、电池、负载的供电通断
电机驱动	直流电机、BLDC、电磁阀、继电器驱动
DC-DC 电源	Buck、Boost、同步整流等开关电源
防反接保护	替代串联二极管，降低压降和功耗
H 桥驱动	实现电机正反转、半桥和全桥控制
电池保护	充放电保护、过流保护、双向截止

二、MOS 管结构与工作原理

MOS 管通常有三个主要引脚：G（Gate，栅极）、D（Drain，漏极）、S（Source，源极）。功率 MOS 管内部通常还存在体二极管，这是由器件结构天然形成的，在防反接、H 桥、电机驱动中非常关键。

引脚	英文	作用
G	Gate 栅极	控制端，控制沟道是否形成
D	Drain 漏极	主电流端之一
S	Source 源极	主电流端之一

1. N 沟道 MOS 管

N-MOS 在 VGS 为正且足够大时导通。低边开关最常见的接法是源极接地、漏极接负载下端，MCU 输出高电平驱动栅极。

2. P 沟道 MOS 管

P-MOS 在 VGS 为负且足够大时导通。高边开关常用 P-MOS，源极接电源正端，漏极接负载上端，栅极拉低时导通，拉到源极电位时关闭。

MOS 管核心原理可以概括为：通过栅极电压改变半导体表面载流子分布，从而形成或关闭 D-S 之间的导电沟道。

VGS = VG - VS

N-MOS：VGS 足够正 → 导通

P-MOS：VGS 足够负 → 导通

注意：VGS(th) 只是刚开始有微小电流的阈值，不代表 MOS 管已经完全导通。工程选型必须查看 RDS(on) 在实际 VGS 条件下的数值。

三、MOS 管分类

1. 按沟道类型分类

类型	导通条件	优点	常见用途
N 沟道 MOS	VGS 为正且足够大	导通电阻低、型号多、成本低	低边开关、同步整流、半桥下管
P 沟道 MOS	VGS 为负且足够大	高边开关驱动简单	电源高边控制、防反接、小电流负载开关

2. 按增强型 / 耗尽型分类

类型	默认状态	说明
增强型 MOS	默认关闭	最常用，普通开关电路基本都用增强型
耗尽型 MOS	默认导通	特殊场景使用，普通选型较少

3. 按电压等级分类

类型	常见耐压	应用
低压 MOS	20V~100V	电池、低压电机、DC-DC
中压 MOS	150V~300V	工业电源、适配器部分场景
高压 MOS	500V~900V	AC-DC、PFC、开关电源

4. 按封装分类

封装	特点	适合场景
SOT-23	体积小、散热弱	小电流开关
SOT-223	散热中等	中小功率
SOP-8	常用贴片功率封装	电池保护、低压 DC-DC
DFN/QFN	低阻抗、散热好	高密度大电流设计
DPAK/D2PAK	贴片大功率	电源、电机驱动
TO-220/TO-247	可加散热片	大功率、工业电源

四、MOS 管关键参数说明

参数	名称	选型关注点
VDS	漏源耐压	D-S 之间可承受的最大电压。建议 VDS ≥ 工作电压 × 1.5~2；感性负载需要更大余量。
ID	连续漏极电流	不要只看标称值，必须结合封装、散热、RDS(on)、温升判断。
VGS(th)	栅极阈值电压	表示刚开始导通，不代表完全导通。新手最容易误用这个参数。
RDS(on)	导通电阻	开关应用最关键参数之一，导通损耗 P = I² × RDS(on)。
VGS(max)	栅源最大电压	常见为 ±20V，超过可能击穿栅氧层。高边 P-MOS 特别要注意。
Qg	总栅极电荷	影响开关速度、驱动损耗和驱动芯片选择，高频 PWM 必看。
Ciss/Coss/Crss	寄生电容	影响开关速度、米勒效应和 EMI。
PD	最大耗散功率	强烈依赖散热条件，不能脱离 RθJA/RθJC 使用。
RθJA/RθJC	热阻	温升 = 功耗 × 热阻，是判断封装散热是否足够的核心参数。
Body Diode	体二极管	决定反向导通路径，在防反接、H 桥、同步整流中非常重要。
EAS	雪崩能量	感性负载关断尖峰时需关注。

常用计算公式

导通损耗：Pcond = I² × RDS(on)

开关损耗近似：Psw ≈ 0.5 × VDS × ID × (tr + tf) × f

总损耗：Ptotal = Pcond + Psw

温升：ΔT = Ptotal × RθJA

结温：TJ = TA + ΔT

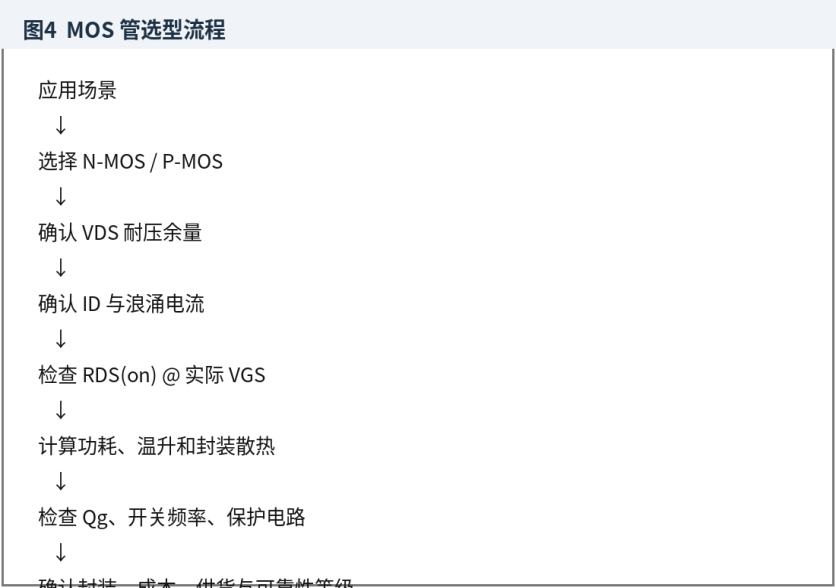

五、MOS 管选型流程

1. 确定应用场景

低边开关、高边开关、DC-DC、电机驱动、电池保护、防反接等场景关注点不同。

2. 选择 N-MOS 或 P-MOS

低边优先 N-MOS；高边简单开关可用 P-MOS；高边大电流高效率通常用 N-MOS 加高边驱动。

3. 确认 VDS 耐压

一般按工作电压的 1.5~2 倍选择，有尖峰的感性负载需加 TVS、RC/RCD 钳位或更高耐压。

4. 确认 ID 与浪涌电流

ID 额定值最好大于实际电流 2 倍，同时关注启动电流、堵转电流、浪涌电流。

5. 确认实际驱动电压

3.3V MCU 要看 RDS(on) @ 2.5V 或 3.3V；5V MCU 要看 RDS(on) @ 4.5V。

6. 计算功耗和温升

用实际 RDS(on)、最大电流和热阻计算，确认长期工作结温安全。

7. 检查开关速度

高频 PWM、DC-DC、电机驱动要关注 Qg、Ciss、Crss、tr/tf 和栅极驱动能力。

8. 确认封装和散热

SOT-23 不适合长期大电流；大电流要考虑 DFN、DPAK、TO-220 等封装和 PCB 铜皮。

六、典型应用电路

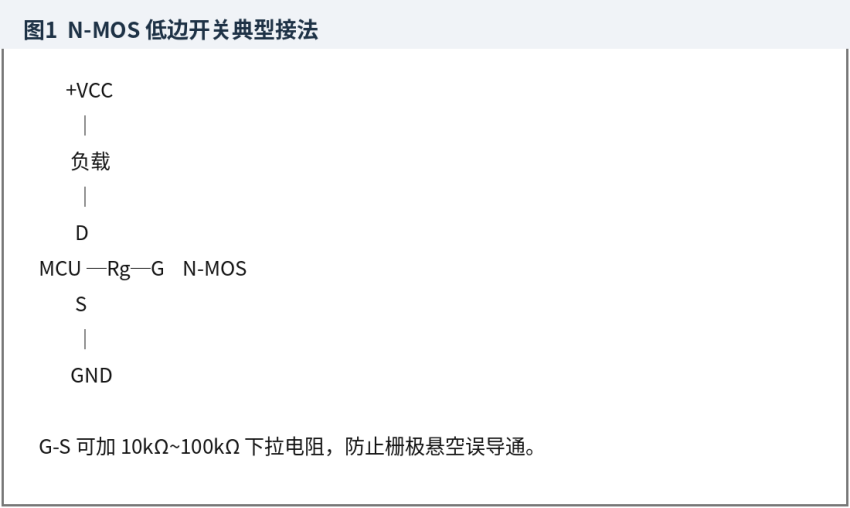

1. N-MOS 低边开关

控制逻辑：MCU 输出高电平时 N-MOS 导通，负载工作；MCU 输出低电平时关闭。建议 G-S 之间加 10kΩ~100kΩ 下拉电阻，栅极串 5Ω~100Ω 电阻抑制振铃。

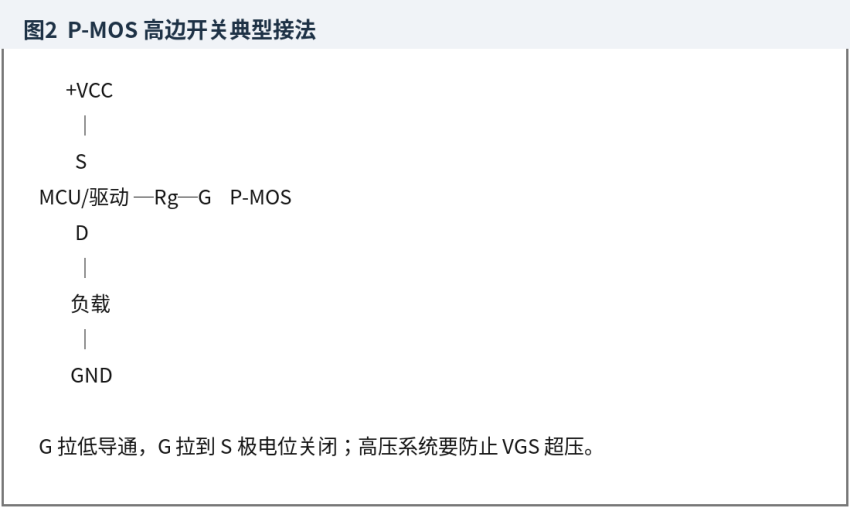

2. P-MOS 高边开关

控制逻辑：G 拉低时 VGS 为负，P-MOS 导通；G 被上拉到 S 极电位时 VGS 接近 0，P-MOS 关闭。24V 以上系统要注意 VGS 可能超过 ±20V。

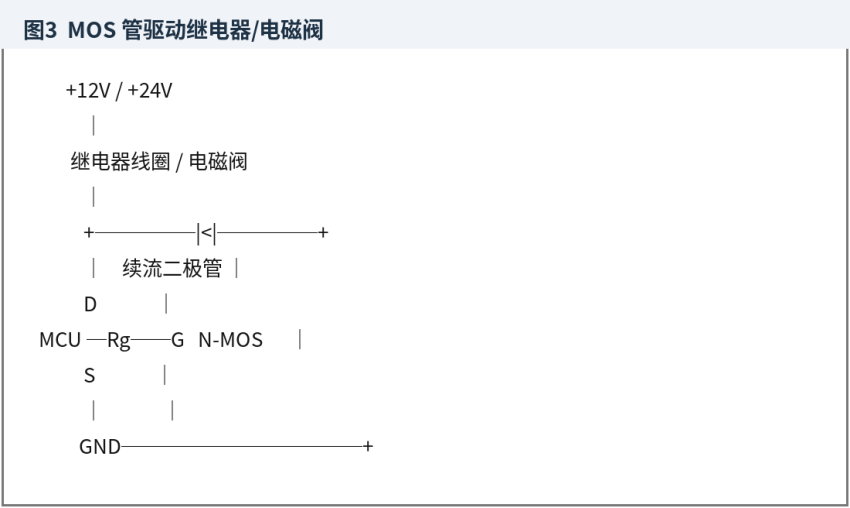

3. MOS 管驱动继电器/电磁阀

继电器、电磁阀、电机等感性负载关断瞬间会产生高压尖峰，必须提供续流路径或钳位保护，否则 MOS 管容易被击穿。

七、MOS 管与三极管区别

对比项	MOS 管	三极管 BJT
控制方式	电压控制	电流控制
输入电流	静态几乎为 0	需要基极电流
导通损耗	I² × RDS(on)	VCE(sat) × IC
大电流效率	通常更高	通常较低
驱动关注点	Qg、VGS、栅极保护	基极电阻、基极电流
开关速度	可很快	一般较慢
抗静电能力	栅极较脆弱	相对好一些
典型优势	大电流、低损耗、高频开关	小信号放大、简单低成本

简单判断：小电流、简单、成本低可用三极管；大电流、低损耗、高效率和高频开关优先 MOS 管。

八、选型案例

案例 1：3.3V MCU 控制 12V、1A 负载

项目	建议
类型	低边开关，选择 N-MOS
耐压	VDS ≥ 24V，建议选 30V 或 40V
电流	ID ≥ 2A，但还要看封装散热
驱动	选择逻辑电平 MOS，关注 RDS(on) @ 2.5V 或 3.3V
功耗示例	若 RDS(on)=50mΩ，则 P=1²×0.05=0.05W，发热较小

案例 2：24V 电磁阀，电流 2A

项目	建议
类型	N-MOS 低边开关
耐压	VDS ≥ 48V，建议选 60V 或 80V
电流	ID ≥ 4A，并考虑启动和浪涌
保护	必须加续流二极管、TVS 或钳位电路
关注参数	RDS(on)、EAS、封装热阻、工作温度

案例 3：5V MCU 控制 12V、10A 加热片

项目	建议
类型	N-MOS 低边开关
耐压	VDS ≥ 30V
RDS(on)	越低越好；10mΩ 时 P=1W，30mΩ 时 P=3W
封装	TO-220、DPAK、D2PAK、大面积 DFN，配合 PCB 铜皮散热
驱动	若 PWM 频率较高，建议加 MOS 栅极驱动芯片
