器件选型-电感

一句话理解：电感是利用磁场储能的元件，它最核心的特性是“阻碍电流突变”。选型时不能只看电感量，还要同时关注饱和电流、温升电流、DCR、自谐振频率、Q 值、封装结构和 PCB 布局。

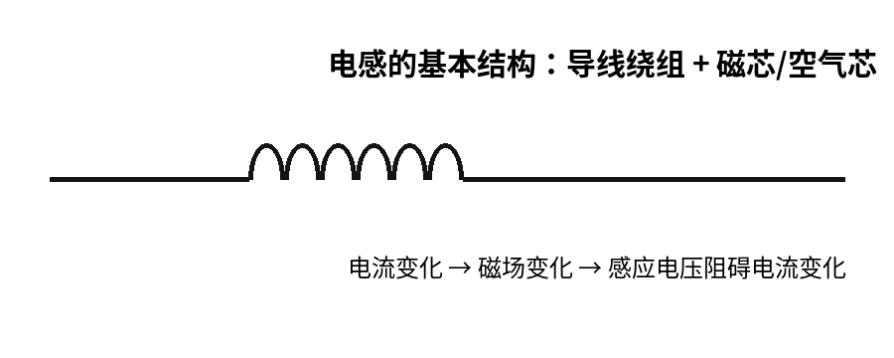

图 1：电感基本结构与工作机理示意

目录

1. 1. 电感基本原理
2. 2. 电感核心特性
3. 3. 电感关键参数
4. 4. 电感分类
5. 5. 常见应用电路与注意事项
6. 6. 计算公式与选型案例
7. 7. PCB 布局与可靠性注意事项
8. 8. 快速选型表与常见错误

1. 电感基本原理

当电流流过线圈时，线圈周围会产生磁场；当电流发生变化时，磁场也随之变化，并在线圈两端产生感应电压。这个感应电压的方向总是阻碍原电流的变化。

u_L = L × di/dt

其中 uL 为电感两端电压，L 为电感量，di/dt 为电流变化速度。电流变化越快，电感产生的感应电压越高。

2. 电感核心特性

2.1 储能特性

电感把能量储存在磁场中，储能大小与电感量和电流平方成正比。

E = 1/2 × L × I²

2.2 通直流、阻交流

理想电感对直流近似短路，对交流有感抗。频率越高，感抗越大。

X_L = 2πfL

2.3 电流不能突变

电感中的电流不能瞬间变化。如果继电器、马达、电磁阀等感性负载突然断电，电感会产生反向高压维持原电流，因此需要续流二极管、TVS、RC 吸收等保护。

3. 电感关键参数

4. 电感分类

4.1 按结构分类

4.2 按用途分类

5. 常见应用电路与注意事项

5.1 Buck 降压电路

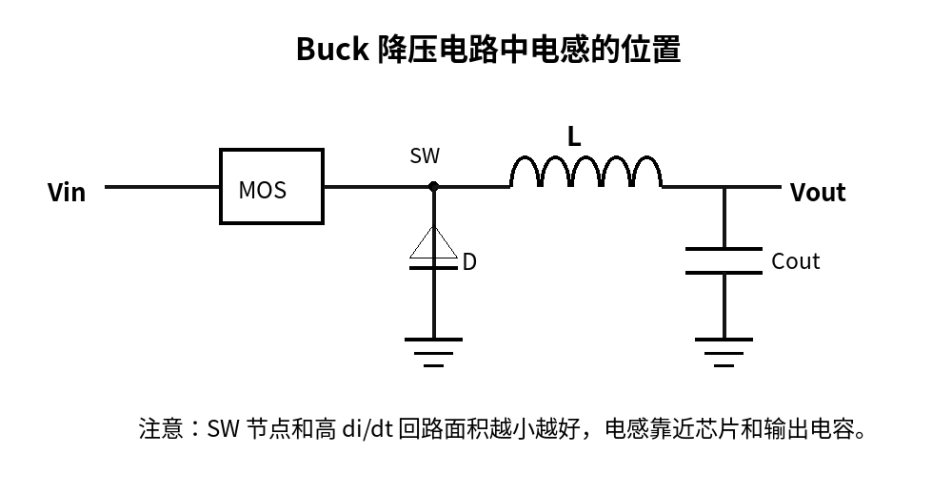

图 2：Buck 降压电路中的电感

Buck 电路中，电感负责储能和平滑输出电流。MOS 导通时电感储能，MOS 关断时电感向负载释放能量。

• 电感量过小：纹波电流大，输出纹波增大，电感和 MOS 管应力变大。
• 电感量过大：动态响应变慢，体积和 DCR 可能增加。
• 重点看 Isat、Irms、DCR、温升和屏蔽结构。

5.2 Boost 升压电路

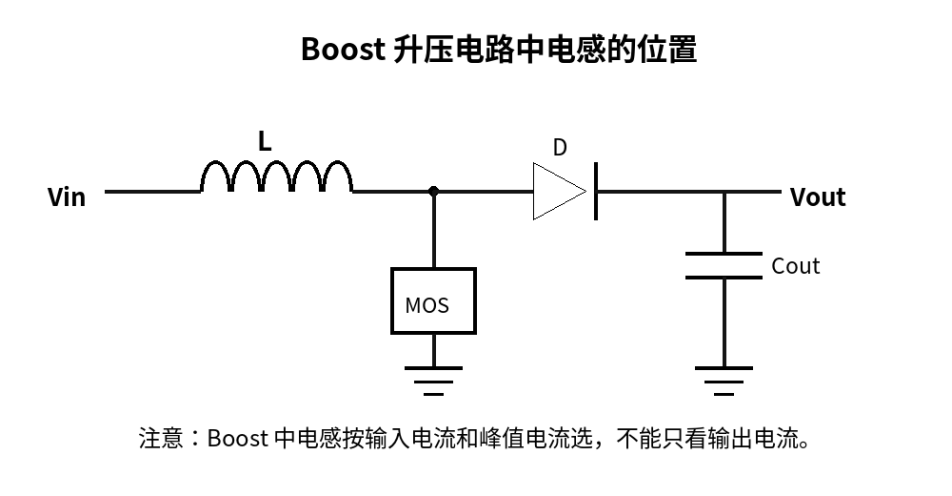

图 3：Boost 升压电路中的电感

Boost 电路中，电感电流通常接近输入电流，可能明显大于输出电流。选型时不能只按输出电流选，要按输入电流、纹波电流和峰值电流选。

• 输入电压越低，电感平均电流越大。
• DCR 过大会明显降低效率并产生温升。
• 需重点校核低输入电压、满载、高温工况。

5.3 LC 滤波电路

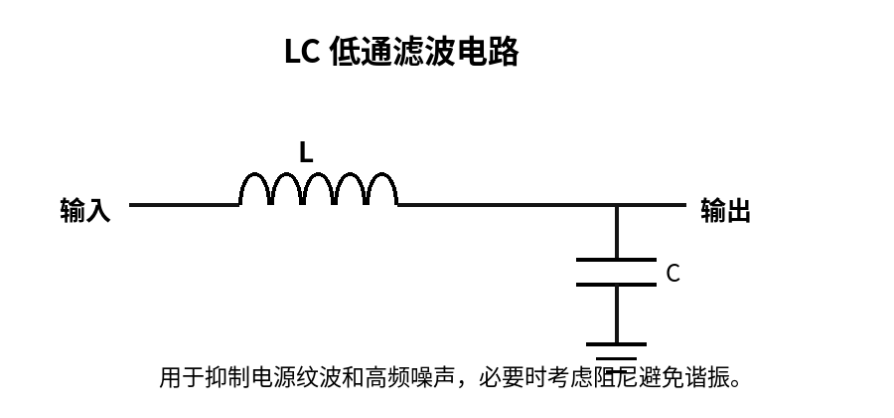

图 4：LC 低通滤波电路

LC 滤波用于抑制电源纹波和高频噪声。需要注意 LC 谐振，实际设计中常通过电容 ESR、串联电阻或阻尼网络改善稳定性。

f_c = 1 / (2π√(LC))

5.4 共模电感 EMI 滤波

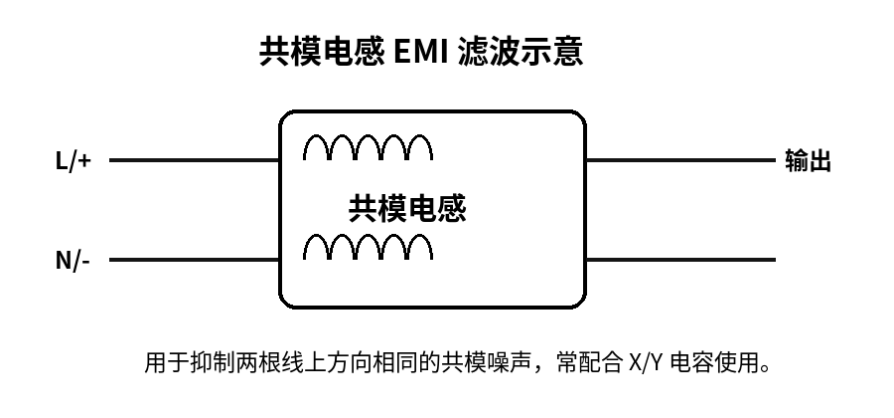

图 5：共模电感 EMI 滤波示意

共模电感主要抑制两根线上方向相同的共模噪声，常用于 AC 输入、CAN、RS485、USB、以太网等接口。它通常需要和 X 电容、Y 电容、TVS、ESD 器件配合使用。

5.5 继电器/电机等感性负载保护

继电器线圈、电磁阀和电机都是典型感性负载。关断时如果没有续流路径，会产生很高的反向电压，可能击穿 MOS 管、三极管或驱动芯片。

• 普通续流二极管：保护简单，但释放速度较慢。
• TVS 或稳压管吸收：释放速度较快，尖峰电压较高但可控。
• RC 吸收：适合交流负载或需要抑制振铃的场景。

6. 计算公式与选型案例

6.1 Buck 电感估算

L = (Vin - Vout) × D / (ΔIL × fs)

D 约等于 Vout/Vin，ΔIL 常取输出电流的 20%~40%。

案例：12V 转 5V / 2A Buck

计算：L = (12 - 5) × 0.417 / (0.6 × 500000) ≈ 9.7μH。实际可选 10μH 功率电感。

峰值电流：Ipeak = Iout + ΔIL/2 = 2 + 0.3 = 2.3A。建议 Isat ≥ 3A，Irms ≥ 2.5A，并选择较低 DCR 的屏蔽电感。

6.2 Boost 电流估算

Boost 电路中，电感平均电流近似等于输入电流。

Iin ≈ Pout / (Vin × η)

例如 12V 升 24V/2A，输出功率 48W，效率按 90% 估算：Iin ≈ 48 / (12 × 0.9) ≈ 4.44A。因此电感不能按 2A 输出电流选，而应按输入平均电流加纹波峰值选。

6.3 DCR 铜损估算

Pcu = I² × DCR

例如电流 3A，DCR = 50mΩ，则 Pcu = 3² × 0.05 = 0.45W。对小封装贴片电感来说，0.45W 已经可能带来明显温升。

7. PCB 布局与可靠性注意事项

1. 开关电源中，SW 节点面积要尽量小，远离 ADC、晶振、射频天线、霍尔传感器等敏感器件。
2. 输入电容应靠近芯片 VIN 和 GND，输出电容靠近电感和负载。
3. 大电流走线要短、粗，回流路径清晰，尽量减小高 di/dt 回路面积。
4. 功率电感尽量选屏蔽结构，避免漏磁影响周边采样和传感器。
5. 样机阶段必须测试满载温升、输出纹波、EMI 和轻载啸叫。

8. 快速选型表与常见错误

8.1 快速选型表

8.2 常见错误

最终建议：电感选型不是简单选择“多少 μH”，而是围绕电感量、电流能力、饱和特性、损耗、频率特性、温升、EMI 和布局共同判断。电源类产品建议优先选择屏蔽功率电感或一体成型电感，并在样机阶段实测温升和纹波。
