Flink学习笔记-窗口计算之WindowsAssigner

Windows在Flink中作为独立的Operator存在，其可以将无限的数据集按照时间或者长度进行切分，从而完成当前所关心数据的统计计算，满足流计算中相关业务场景。每个窗口算子中，包含了Windows Assigner、Windows Trigger、Evictor、Lateness。OutPutTag以及Windows Function等。其中Windows Assigner和Windows Function是所有窗口算子必须指定的的。

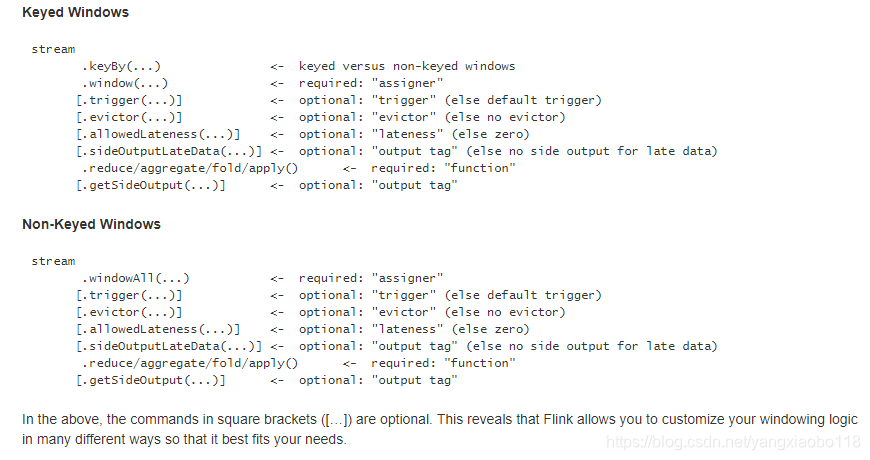

Keyed Windows&Non-Keyed Windows

keyed windows会将数据分区，最后计算出每个key（同一分区）的结果数据，例如：同一用户在某一段时间内的访问频次。而non-keyed则需要调用windowsAll来制定window assigner，所有数据都会在窗口算子中路由到一个Task中进行计算，并得到全局统计结果。

WindowsAssigner

Windows Assigner的作用是指定窗口的类型，定义如何将数据流分配到一个或者多个窗口，api中通过window （WindowsAssigner assigner）指定。在Flink中支持两种类型的窗口，一种是基于时间的窗口（timeWindow），另一种是基于数量的窗口（countWindow）。窗口所表现出的类型特性取决于window assigner的定义。

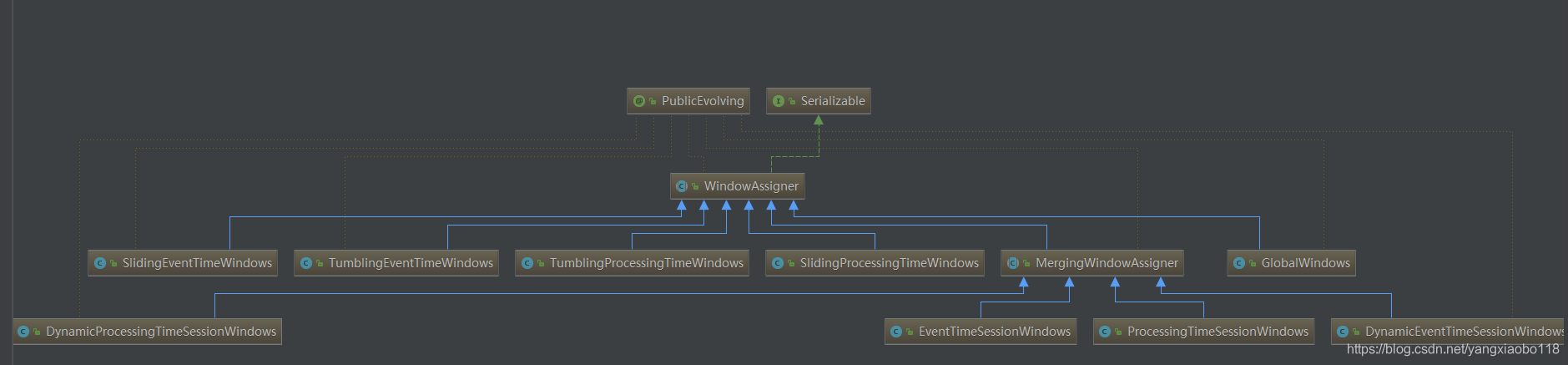

Assigner家族

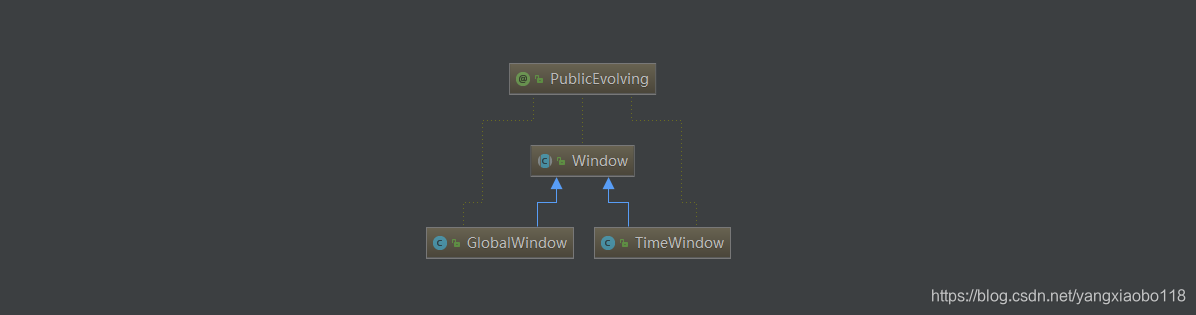

Flink底层Window模型仅有TimeWindow以及GlobalWindow。

基于时间类型窗口

基于时间类型的窗口，Flink内置了常用的四种，其中包含：滑动窗口，滚动窗口，会话窗口，全局窗口；其中前三种最终的窗口还是TimeWindow模型，而全局窗口则是GlobalWindow模型。

• 滚动窗口（Tumbling Windows）：根据固定时间或大小进行切分，窗口与窗口之间元素互不重叠。DataStream Api中提供了基于Event Time和process Time两种时间类型的滚动窗口，对应的Assigner分别为TumblingEventTimeWindows，TumblingProcessingTimeWindows。例子如下：

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                window(TumblingEventTimeWindows.of(Time.seconds(10L))).sum(1);

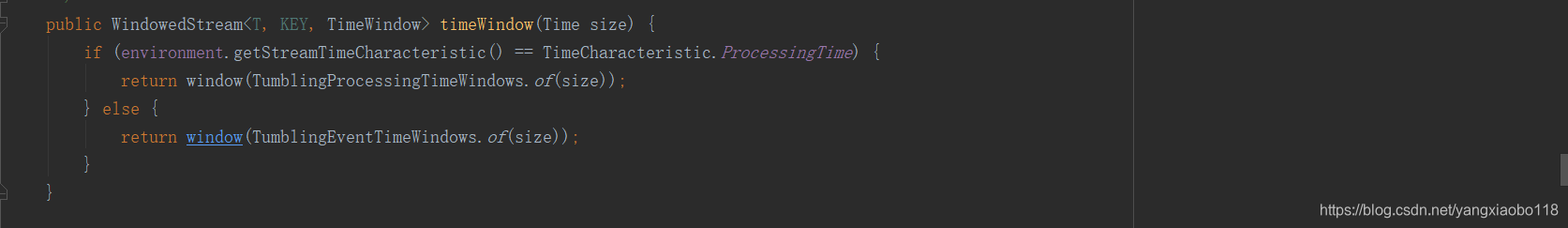

该例中，窗口的时间按照10S进行切分，TumblingProcessingTimeWindows类似。我们还可以通过timeWindow（）的方式定义Window Assigner，timeWindow是Flink对时间窗口做的一层封装，如下：

所以我们只需要指定构建Assigner所需的时间即可，因为时间类型，timeWindow会根据事先设定的时间概念来推断。例子如下：

       StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                timeWindow(Time.seconds(10L)).sum(1);

该例与上述常规window方法指定assigner的效果一样，均为按照事件时间10S切分。

• 滑动窗口（Sliding Windows）：滑动窗口只是在滚动窗口的基础上增加了窗口滑动时间（Slide Time），允许窗口数据发生重叠。简言之，当窗口的size固定之后，窗口会根据给定的Slide Time向前滑动，即窗口之间的数据重叠大小是根据window size和 Slide size来决定的。也就是说有可能会出现窗口不连续，数据可能不在任何一个窗口内，当slide size和windows size相等时，滑动窗口就降级为滚动窗口了。同样的，DataStream Api中也提供了基于Event Time和process Time两种时间类型的滑动窗口，例子如下：

   StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                window(SlidingEventTimeWindows.of(Time.minutes(5),Time.seconds(10))).sum(1);
        result.print();
        env.execute("qingh Demo");

想要使用process Time只需要将例子中SlidingEventTimeWindows改为SlidingProcessingTimeWindows即可。同样滴，例子Flink包装的方式（timeWindow）例子如下：

 StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                timeWindow(Time.minutes(5),Time.seconds(10)).sum(1);
        result.print();
        env.execute("qingh Demo");

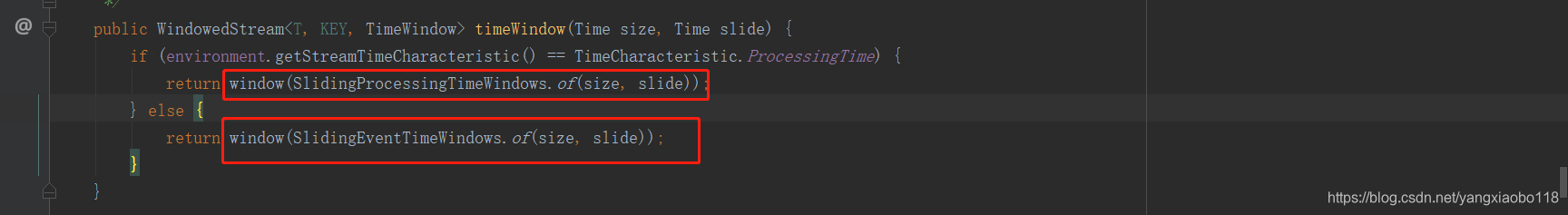

通过阅读timeWindow的实现，不难发现，本质上还是调用相应的window，无非就是简化一些操作。

• 会话窗口（Session Windows）：本质还是TimeWindow，将某段时间内活跃度比较高的数据聚合成一个窗口进行计算，窗口触发的条件是Session Gap，Session Gap规定了不活跃数据的时间上限。会话窗口适用于非连续型数据处理或者周期性产生数据的场景。同样滴，会话窗口也有基于Event Time和process Time两种时间类型的不同实现。 例子如下：

   StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                window(EventTimeSessionWindows.withGap(Time.minutes(10))).sum(1);
        result.print();
        env.execute("qingh Demo");

通过withGap来指定不活跃数据的时间周期（本例10m），想要使用process time只需将EventTimeSessionWindows替换为ProcessingTimeSessionWindows，会话窗口没有类似timeWindow的快捷构造方式。

Flink还支持动态调整Session Gap，例子如下：

 StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                window(ProcessingTimeSessionWindows.withDynamicGap(new SessionWindowTimeGapExtractor<Tuple3<String, Integer, Long>>() {
                    @Override
                    public long extract(Tuple3<String, Integer, Long> element) {
                    // 完成动态调整session grap的具体逻辑
                        return element.f2;
                    }
                })).sum(1);
        result.print();
        env.execute("qingh Demo");

实现Flink的SessionWindowTimeGapExtractor动态抽取器，然后复写抽取方法，将抽取器作为参数传入*TimeSessionWindows的withDynamicGap方法中即可完成动态调整Session Gap，具体逻辑在extract中完成。

由于Session Window本质上没有固定的起止时间，因此其底层计算逻辑和滑动、滚动窗口有一定的区别。Session Windows会为每一个进入的数据都创建一个窗口，最后将距离Session Gap最近的窗口进行合并计算窗口结果。因此对于Session Windows来说，需要能够合并的Trigger和Windows Function，比如ReduceFunction，AggregateFunction，ProcessWindowFunction等。

• 全局窗口（Global Windows）：将所有相同key的数据分配到单个窗口中计算结果，窗口没有起始和结束时间，需要借助Triger来触发计算，也就是说如果指定为全局窗口而不指定Triger则窗口是不会触发计算的，同时还需要指定数据清理机制，不然数据将一直存在于内存中。栗子：

	 StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                window(GlobalWindows.create()).sum(1);
        result.print();
        env.execute("qingh Demo");

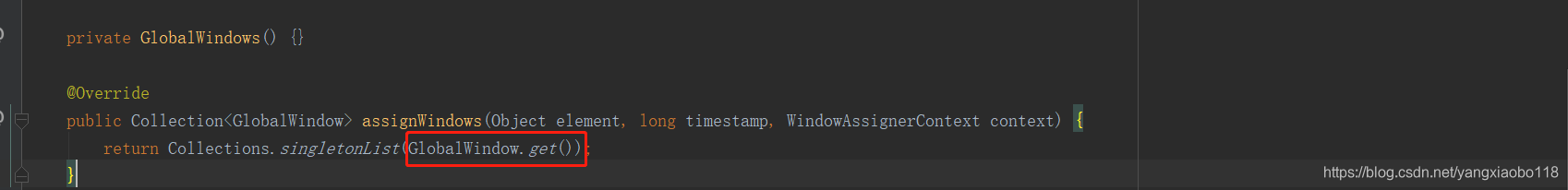

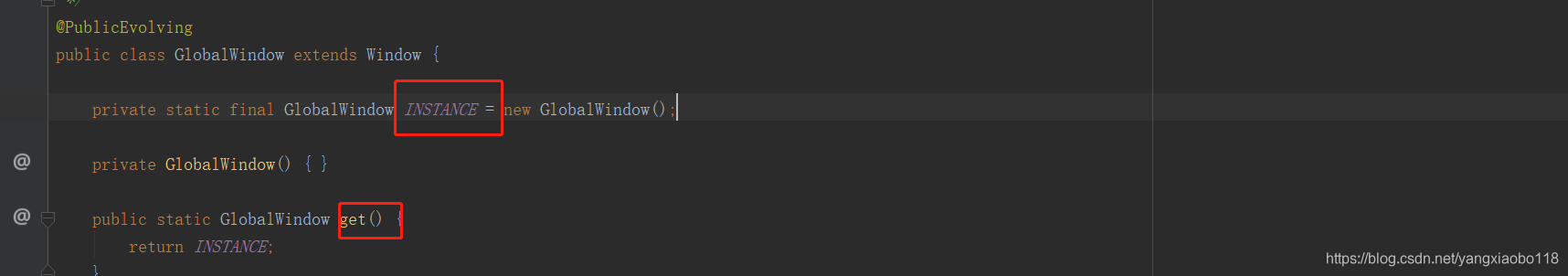

GlobalWindows负责维护GlobalWindow，通过create构造GlobalWindows，然后在调用assignWindows时，调用assignWindow的get方法获取唯一实例。

基于数量类型窗口

基于数量类型的窗口，flink通过GlobalWindows来支持countWindow，通过给GlobalWindows设置CountTrigger来实现滚动的count Window，通过设置CountEvictor，以及CountTrigger来实现滑动的count Windows。

• 滚动数量类型窗口
  计数触发，栗子：

  StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                countWindow(10).sum(1);
        result.print();
        env.execute("qingh Demo");

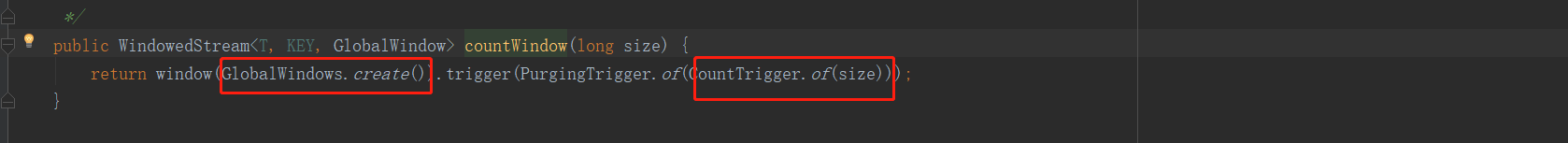

其底层实现如图

• 滑动数量类型窗口

   StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        DataStreamSource<Tuple3<String, Integer, Long>> dataStreamSource = env.addSource(new MySourceFunction());
        DataStream<Tuple3<String, Integer, Long>> result = dataStreamSource.keyBy(0).
                countWindow(10,2).sum(1);
        result.print();
        env.execute("qingh Demo");

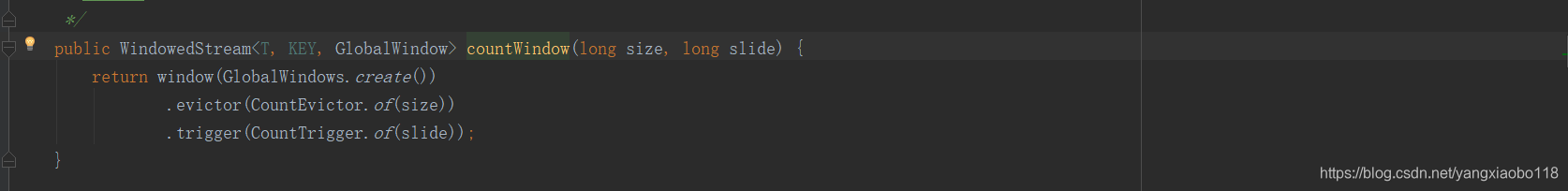

实现方式

自定义窗口类型

实现WindowAssigner，复写assignWindows设定窗口类型，复写getDefaultTrigger设定默认触发器。
