最近一个项目是木田12V的充电器，要设计变压器，输出是12V,电压大于1.5A=12.6*1.5=18.9W. 也就是可以将变压器当成初级输入的一个负载。输入端18.9W. 那么功率=UI 。因为变压器的输入是线性上升的，所以电压为二份之一，也就是1/2*功率*转换效率。

一、开关电源 U* Ton=L* Im 两边同时*1/2的1/2 Im 。1/2 Im ＊U* Ton＝U* Ton1/2 Im＝P(功率)

注：电流为 2W / UTD ( W=UI=1.5*12.8*0.75=27W 电流I不是(W/100V) )

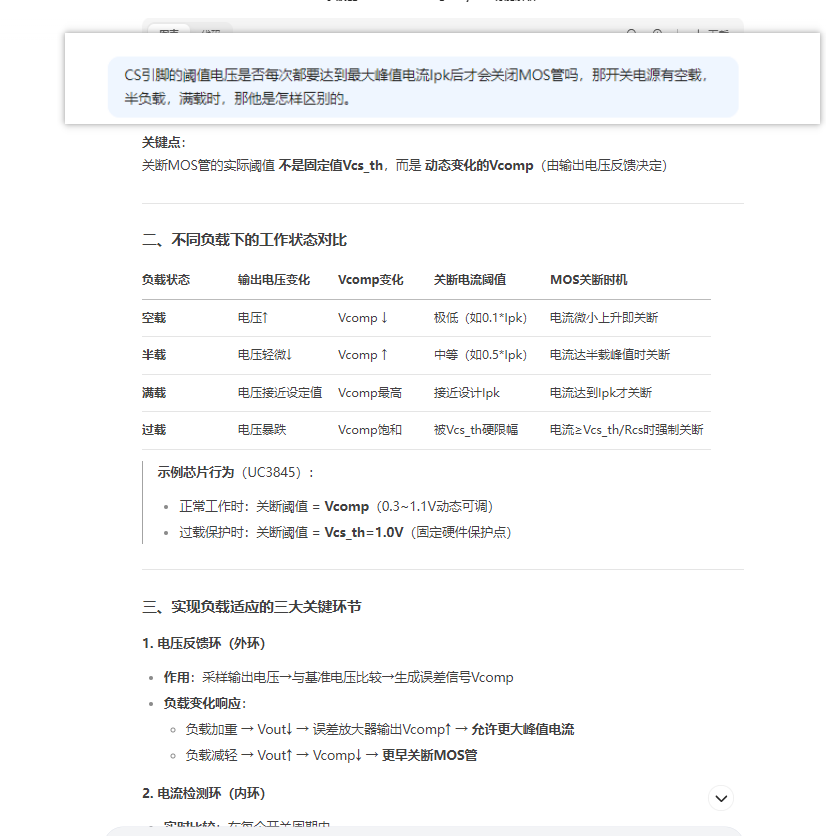

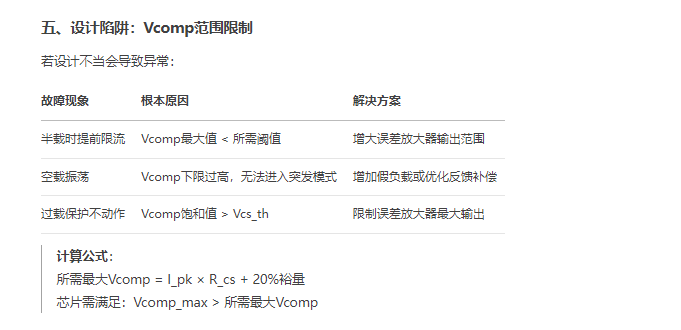

1. 原边峰值电流=2倍输出功率 /（转换效率*最小输入电压*最大占空比）。

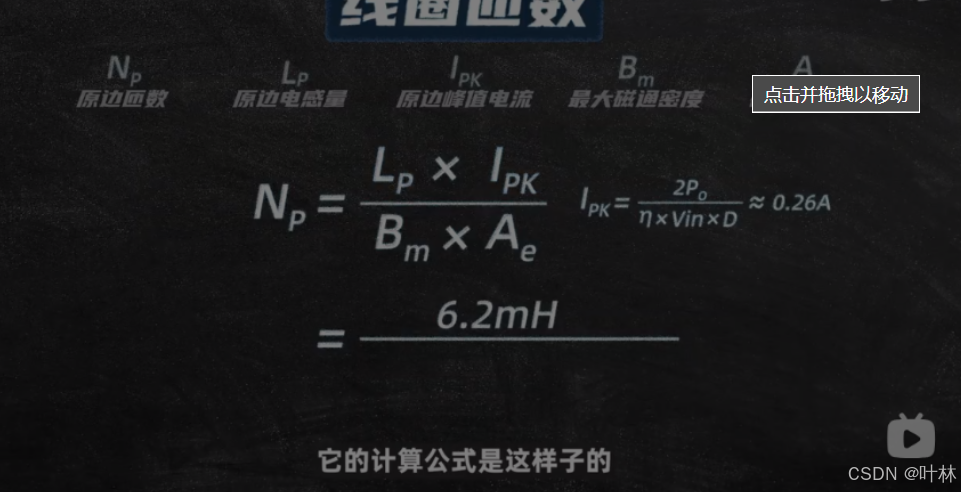

二，线圈的匝数的计算（单位：L:uH ,I=A ,Ae=mm(平方毫米))）

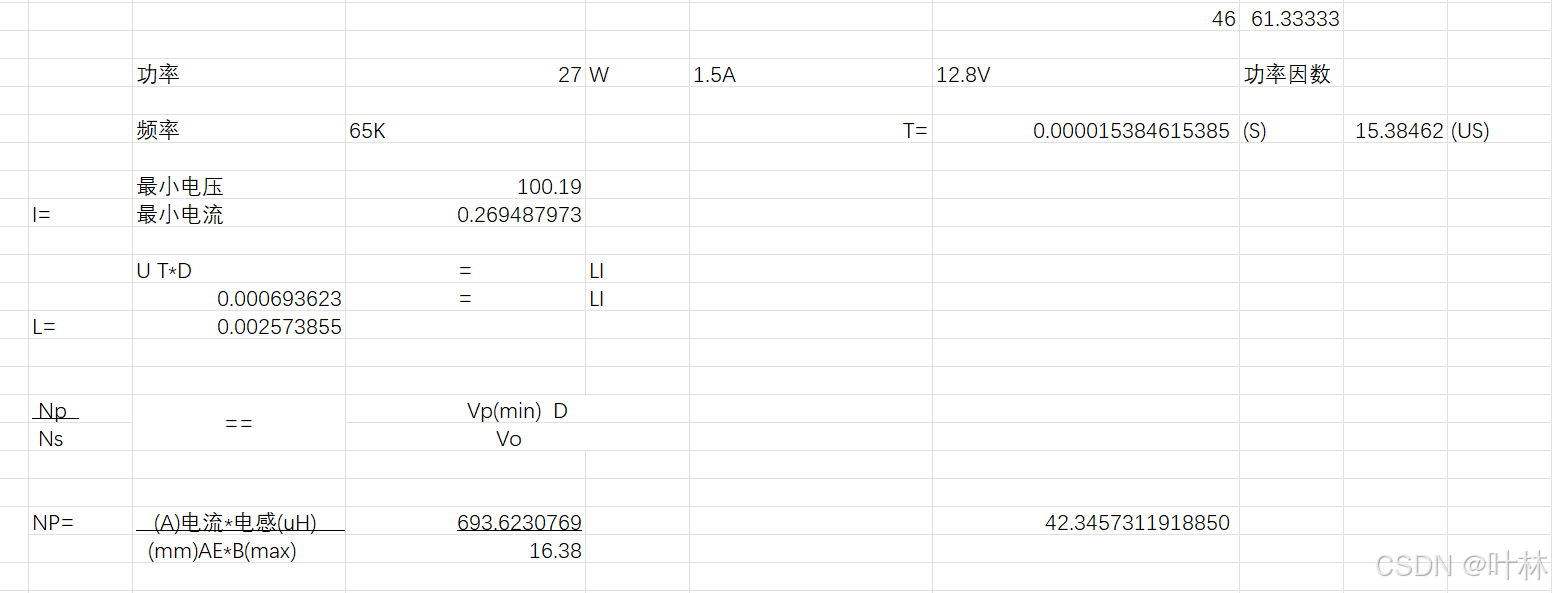

	功率	25.6	W	1.5A	12.8V	功率因数	0.75
	频率	65K		T=	0.000015384615385	(S)	15.38461538	(US)		D	0.45
	最小电压	100.19	V
	最小电流	1.1356201		0.8
	最小电流	注：W/U=平均电流（平均电流2倍线性中值，再用时间是0.45倍周期时间）

	U T*D	=	LI
	0.000693623	=	LI
L=	0.000610788	=

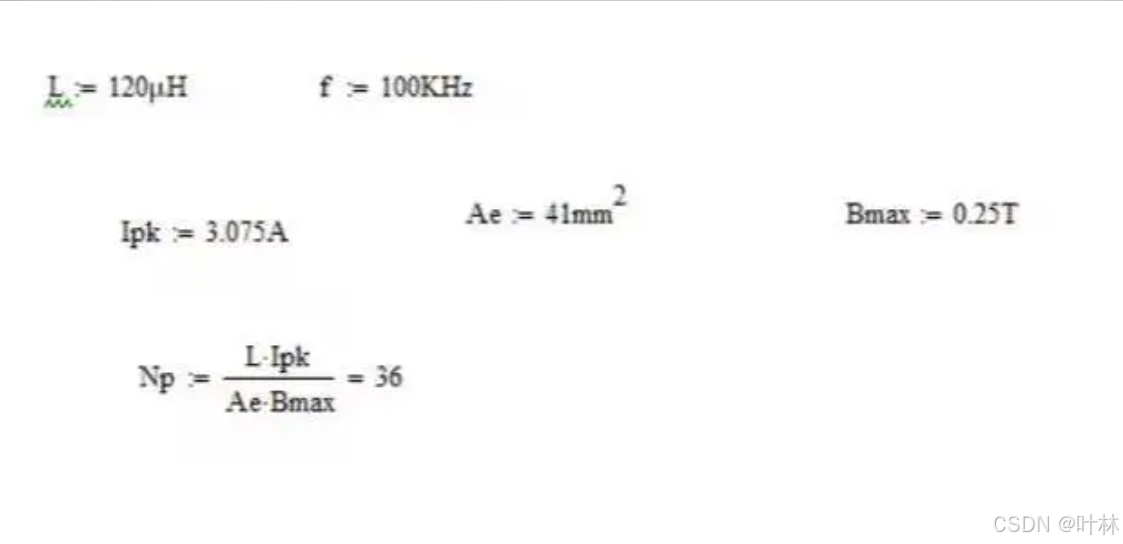

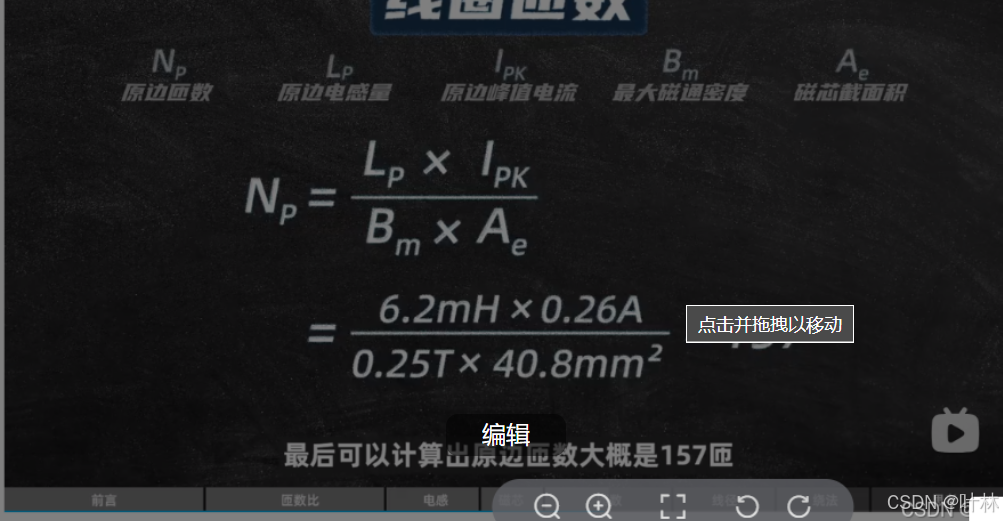

NP	=LT/(BmaxAe)		44.46301775
Np	==	V(min)		110	0.45		49.5		Np=	50
Ns	==	Vout		13.3	0.65		8.645		Ns=	9
Na		Vdd		22			9.9			10

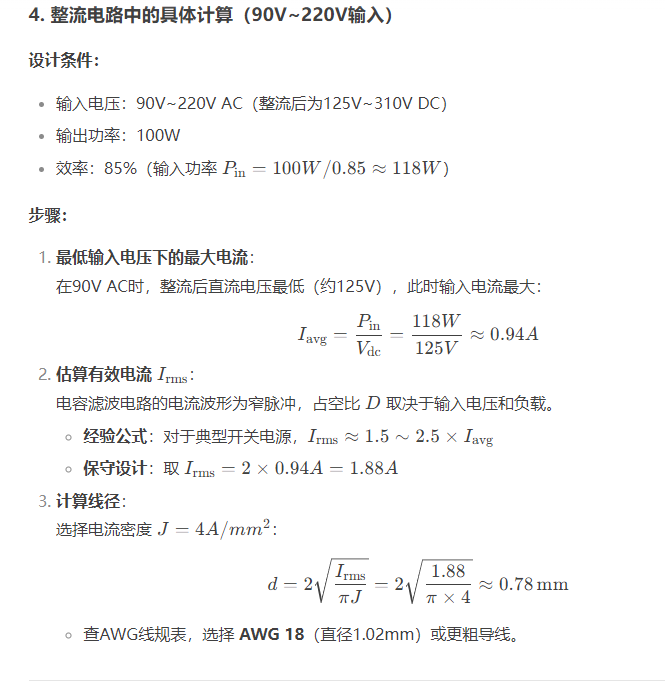

D	线径计算	注：(每平方mm)/5A				D	2√(S/π)	=	0.451358323
D	线径计算	Sm=I/每平方电流 ==》得到平方再计算直径。 S=πr² 线径： D=2R				D	2√(S/π)	=	0.451358323
