PADS VX2.8 焊盘管脚快速编号的方法

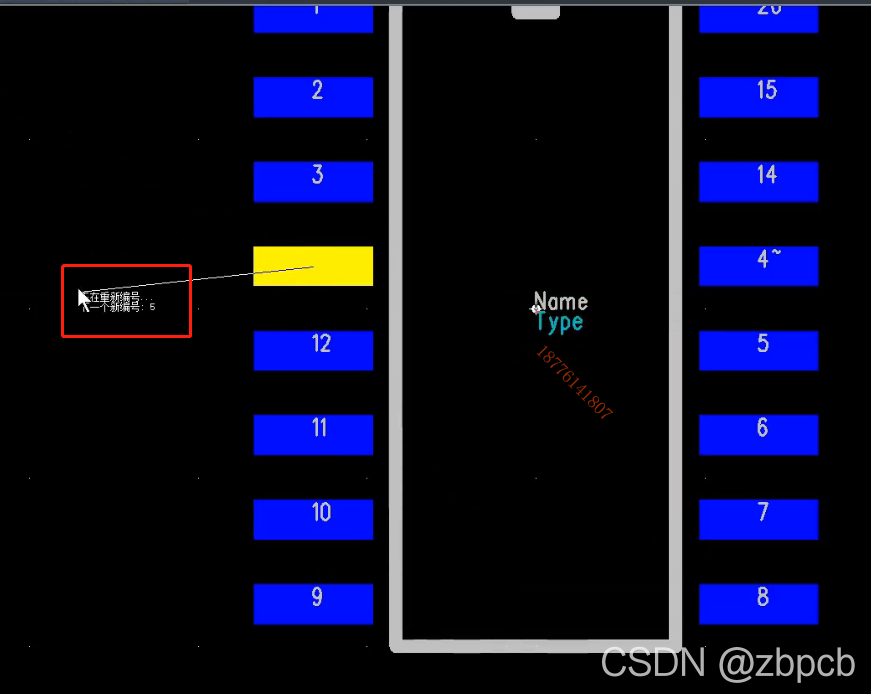

在制作PCB封装时，遇到焊盘管脚不多的情况下，可以通过双击焊盘更改管脚编号（编号是唯一且不能重复），操作如下图所示：

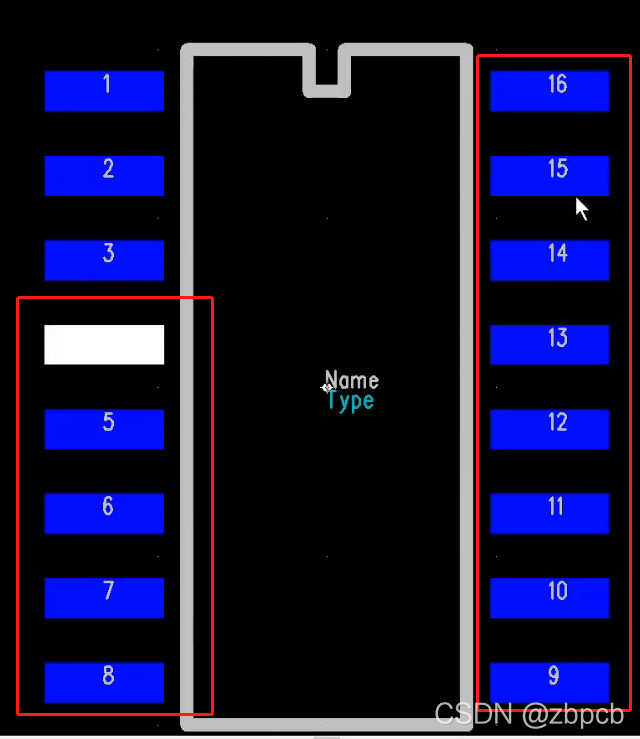

 在遇到几十甚至上百个焊盘管脚时，如果一个管脚一个管脚更改编号的话，会消耗大量时间在制作PCB封装上且效率低下，这样操作显然不现实。下面介绍焊盘管脚快速编号的方法，可以快速完成对焊盘管脚编号的操作。以上图中16PIN的芯片为例，在PADS layout 界面，单击右键选择“选择端点”，选中端点后，单击右键选择“端点重新编号”，在弹出的窗口，根据需求填写（图中以“4”编号开始编辑）后点击确定，此时光标会附着编号信息，逆时针逐个点击焊盘，点完所以焊盘后单击右键选择“完成”，便能看到更改后的管脚编号。操作如下图所指示：

 以上便是PADS VX 焊盘管脚快速编号的方法
