在PADS VX2.8的PCB设计中，当需要批量旋转元件时，可以采用两种方法。方法一是通过创建组合，框选元件后使用“Ctrl+G”创建组合，然后用“tab”键整体旋转。方法二是在router界面直接进行整体旋转，无需创建组合。

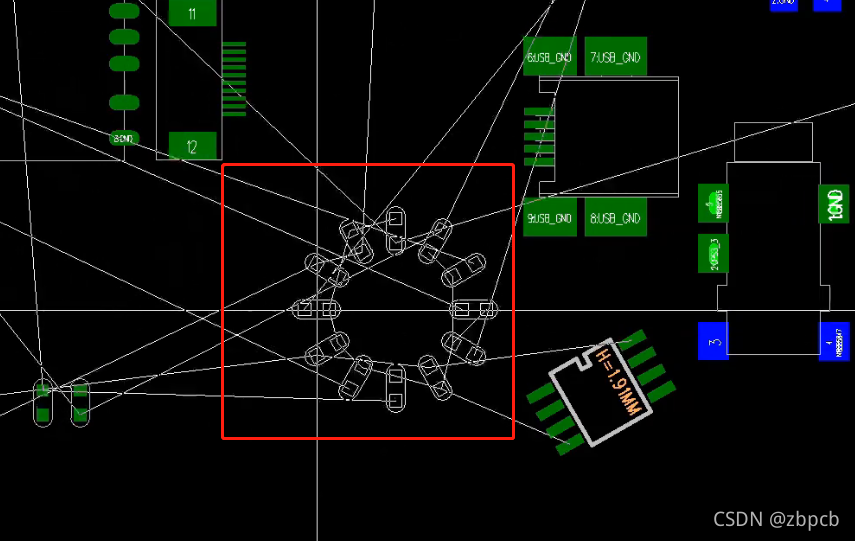

之前我们介绍了单个元件的旋转方法，那在PCB设计过程中，需要多个元件进行整体旋转时，该如何操作呢？以旋转LED灯为例，打开PADS layout并加载好PCB，框选多个器件进行旋转时（“tab”键进行旋转），是单个器件进行独立旋转，并不是我们想要的整体旋转。操作如下图所示：

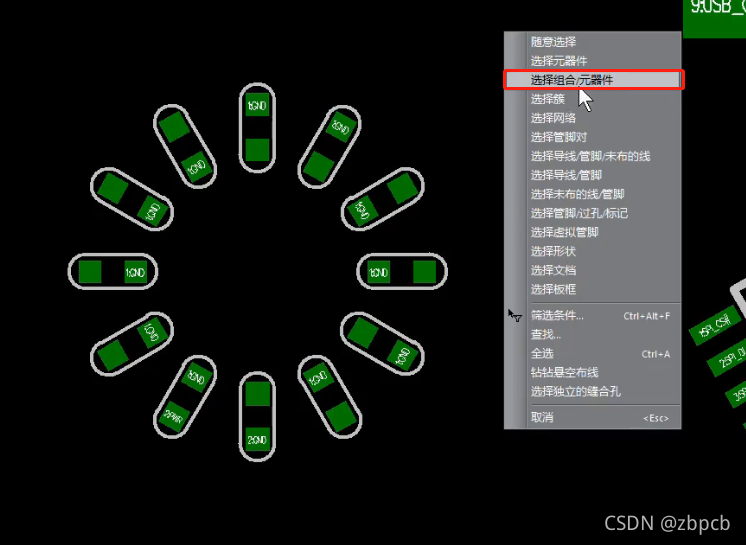

方法一：在layout界面，通过使用组合命令，可以进行元件的整体旋转。框选整体元件后单击右键选择“创建组合”（快捷方式“Ctrl+G”）,弹出“名称定义”窗口，点击“确定”即可。完成组合后，单击右键选择“选择组合/器件”，选中组合后的元件，通过快捷方式“tab”键便能进行整体旋转。操作如下图所示：

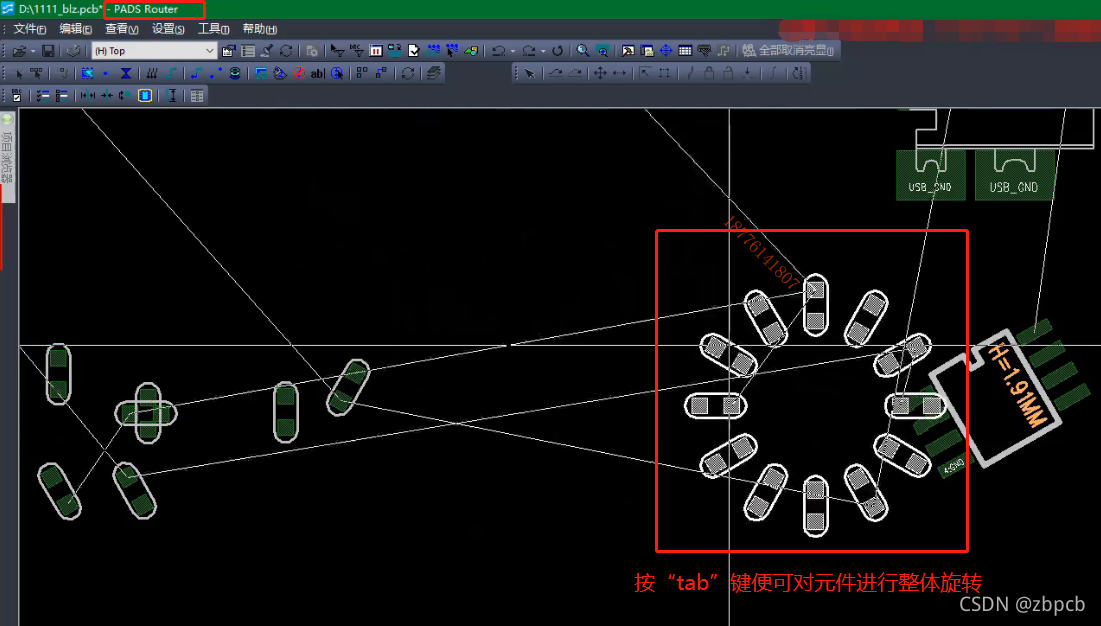

方法二：在router界面，不需要创建组合便能对元件进行整体旋转。操作所下图所示：
以上便是PADS VX 元件的整体旋转方法
