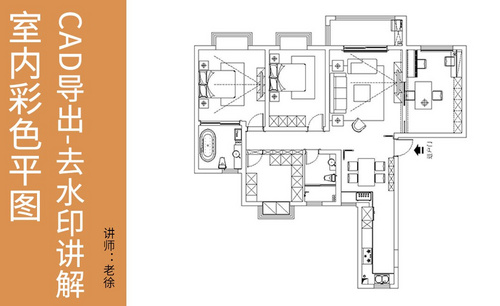

1.本节课讲解【CAD】软件彩绘平面图制作（一）CAD到处JPG、去水印讲解，本节课中用到的素材，会放置在素材包内，请各位学员点击右侧黄色按钮自行下载安装。

2.首先我们打开CAD文件，进行一个预览，如图所示。

3.然后我们通过这个cad进行一个讲解，如图所示。

4.我们进入到【打印】模式，如图所示。

5.在打印机中，我们可以指定一个打印机，如图所示。

6.进入到【打印预览】模式，我们进行一个查看，如图所示。

7.选择工程文件，我们进行一个另存为的保存，如图所示。

8.在格式选择中，我们选择dxf格式，如图所示。

9.然后我们查看一下保存过的文件，如图所示。

10.我们进入到【打印】模式，然后调整一下【打印区域】的预设，如图所示。

11.进入到【打印预览】模式，并进行一个讲解，如图所示。

12.再次选择文件进行一个保存，格式为jpg格式，如图所示。

13.我们点击【标注】然后修改一下【标注样式】，如图所示。

14.在标注样式中我们修改一下【直线】的属性，如图所示。

15.然后在【颜色】预设中，我们修改一个颜色，如图所示。

16.我们选择【符号和箭头】进行一个调整，如图所示。

17.在箭头大小中输入数值进行一个调整，如图所示。

18.选择文件进行一个保存，格式为jpg格式，如图所示。

19.最终效果。
