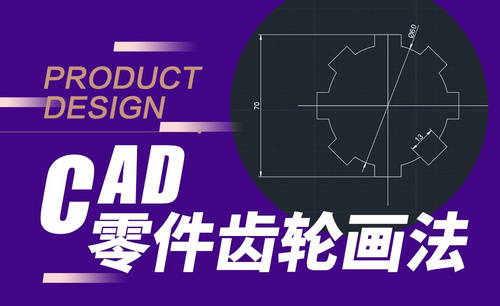

1.本课案例图如图所示。

2.打开【CAD】，点击【圆】-【圆心，直径】，单击空白处，【直径】60，具体如图。

3.打开【正交限制光标】，点击【直线】，吸附圆心，分别往左和右画直线，同样的方式画竖直的线。

4.点击竖直的线，选择【偏移】，将直线往两边偏移，【距离】6.5；将水平的线往上【偏移】35。

5.点击【修剪】，【空格键】，选择不需要的线条删除，具体如图所示。

6.选择上面的三条线，点击【环形阵列】，【中心点】圆心，【项目数】8，点击【关闭阵列】。

7.使用【修剪工具】去掉不需要的部分，具体效果如图。

8.选择【标注】，点击【线性】，标注边线的尺寸；再点击【直径】标注圆的直径；点击【对齐】，斜着标注。

9.最终效果如图所示。

本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：cad2016
