【機材修理】KORG 『Pitch black Advance』(チューナーエフェクター)

ご覧いただきありがとうございます！
東京都 武蔵小金井にある音楽スタジオ『studio34』店長のカツミです。
スタジオの日常やアンプ修理などをブログにしています。

はじめに

アンプや楽器の修理を全て独学で行っており、
決して正しい方法ではありませんので、
この記事を読んで修理される場合は※自己責任でお願い致します。

今回はお客様からのご依頼がありました「 #機材修理エフェクター編 」
をやっていこうと思います♪

修理依頼品

今回修理依頼をいただいたのは
KORG 『Pitch black Advance』(チューナーエフェクター)※現在は廃盤

故障症状

・電源はつくがスイッチを踏んでもオンオフできない

動作チェック

電源はつくとの事だったのでアダプターに接続したところ
一瞬ライトがつくものの、シールドを指しても反応なし。。

店長考察

この場合考えられる症状、対策

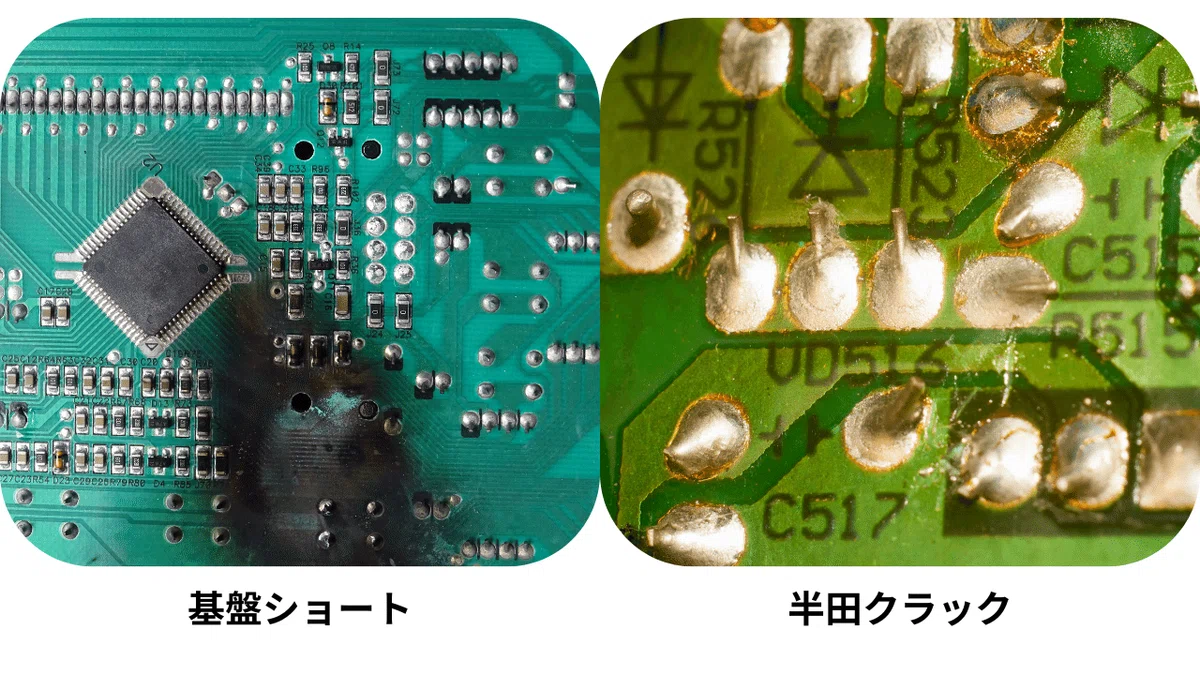

1.基盤の電源回路ショート、ハンダ割れ

基本的に修理の場合、上記写真のようになっている事があるので
私は最初の段階で重点的チェックをしています。

・「基盤ショート」（写真左側）
1番出くわしたくない症状です。
写真の場合は過電流などによって起こることが多いですが、エフェクターでこのような症状の場合は電源回路に原因がある可能性が高いです。

・「半田割れ」（写真右側）
ハンダが経年劣化して起こる症状ですので、再度ハンダを付け替えれば治る場合があります。

2.スイッチパーツの故障
スイッチパーツにもよりますが
テスターを当てて動作しているかチェックをします

修理開始

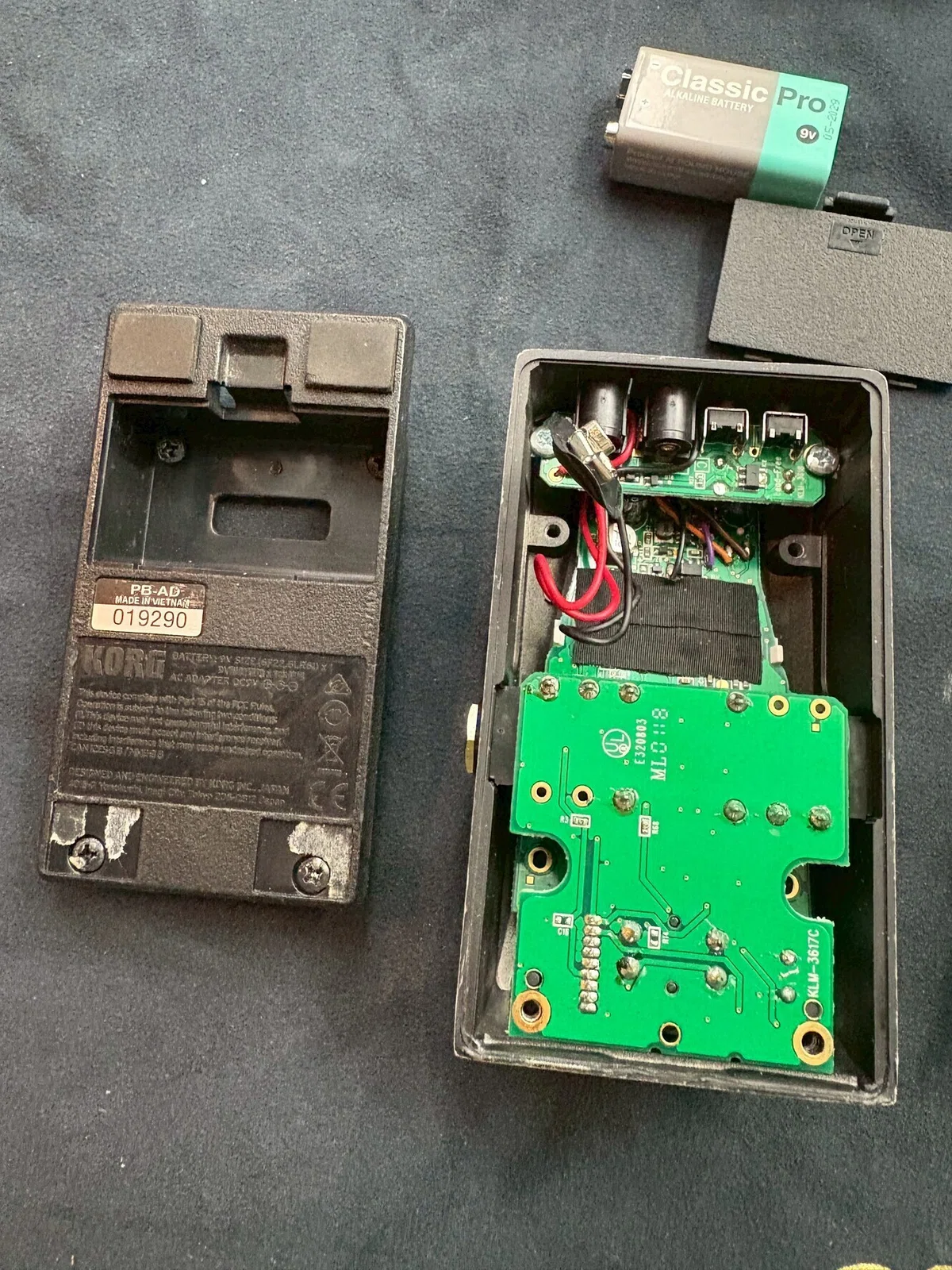

分解

基本的にエフェクターは裏側にネジがあるので
そのネジを取ると基盤が見えるようになっています。
BOSSエフェクターなどはネジが見えていますが、こちらのKORGは
ゴム下に隠されているタイプ・・
もう二つは上部分のゴム下にネジがあると思いきや、電池のところにありました。（ゴム取らなくてよかった、、😮‍💨）
ゴム下にある場合、一度とってしまうと粘着力がなくなるので、
できるだけ粘着面を一緒に剥がすように慎重に取っていきま~（ビリッ）..
綺麗には剥がせませんでしたが、戻せる範囲でした。。🙇（お客様了承済み）

基盤チェック

ハンダ割れ←問題なし
基盤ショート←問題なし

フットスイッチ動作チェック

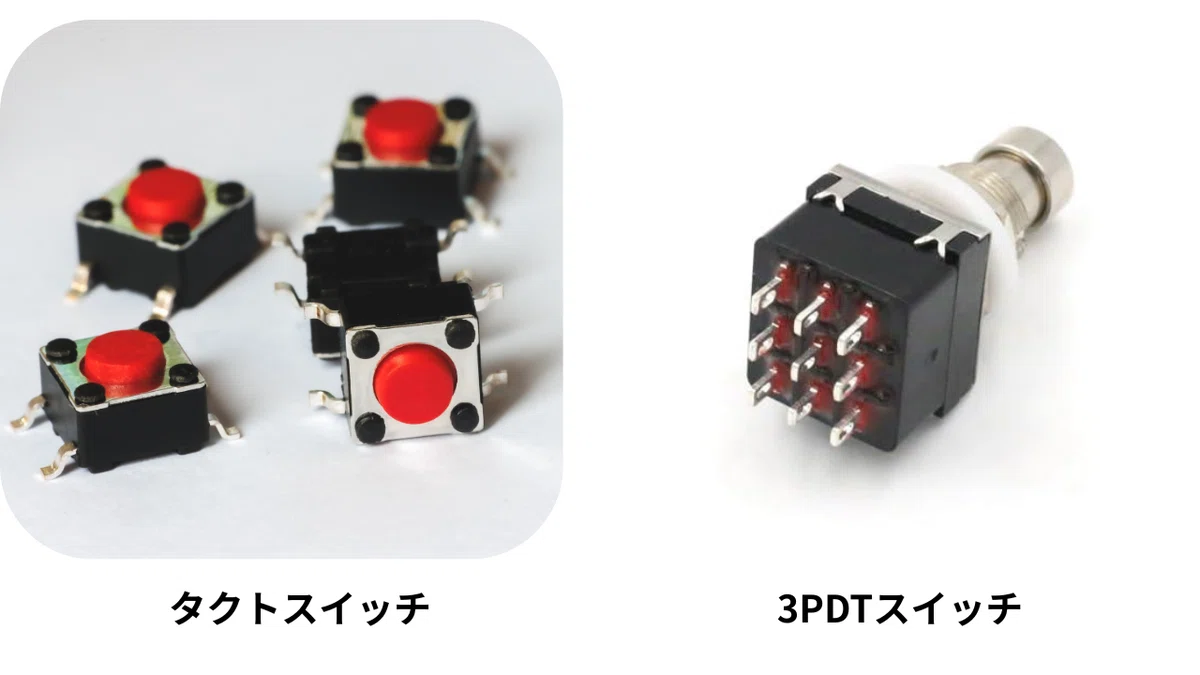

エフェクターに搭載されているフットスイッチには基本的に
「タクトスイッチ」「3PDTスイッチ」二種類あります。

・タクトスイッチ←今回のエフェクターに搭載
下記写真の赤いボタンが物理的に押されるとオンオフする仕組み
・3PDTスイッチ
「3回路2接点切り替え」の略で、主にスイッチ一つで複数の回路を切り替える必要がある場合に用いられます
詳しくは下記をご覧ください。

3PDTスイッチは基盤回路にもよりますがオンオフした際に
ノイズが出る場合もあるので
個人的にはタクトスイッチが好きです。

話は戻りますが、スイッチをみてみると
KORG 『Pitch black Advance』に搭載されているスイッチは「タクトスイッチ」でした

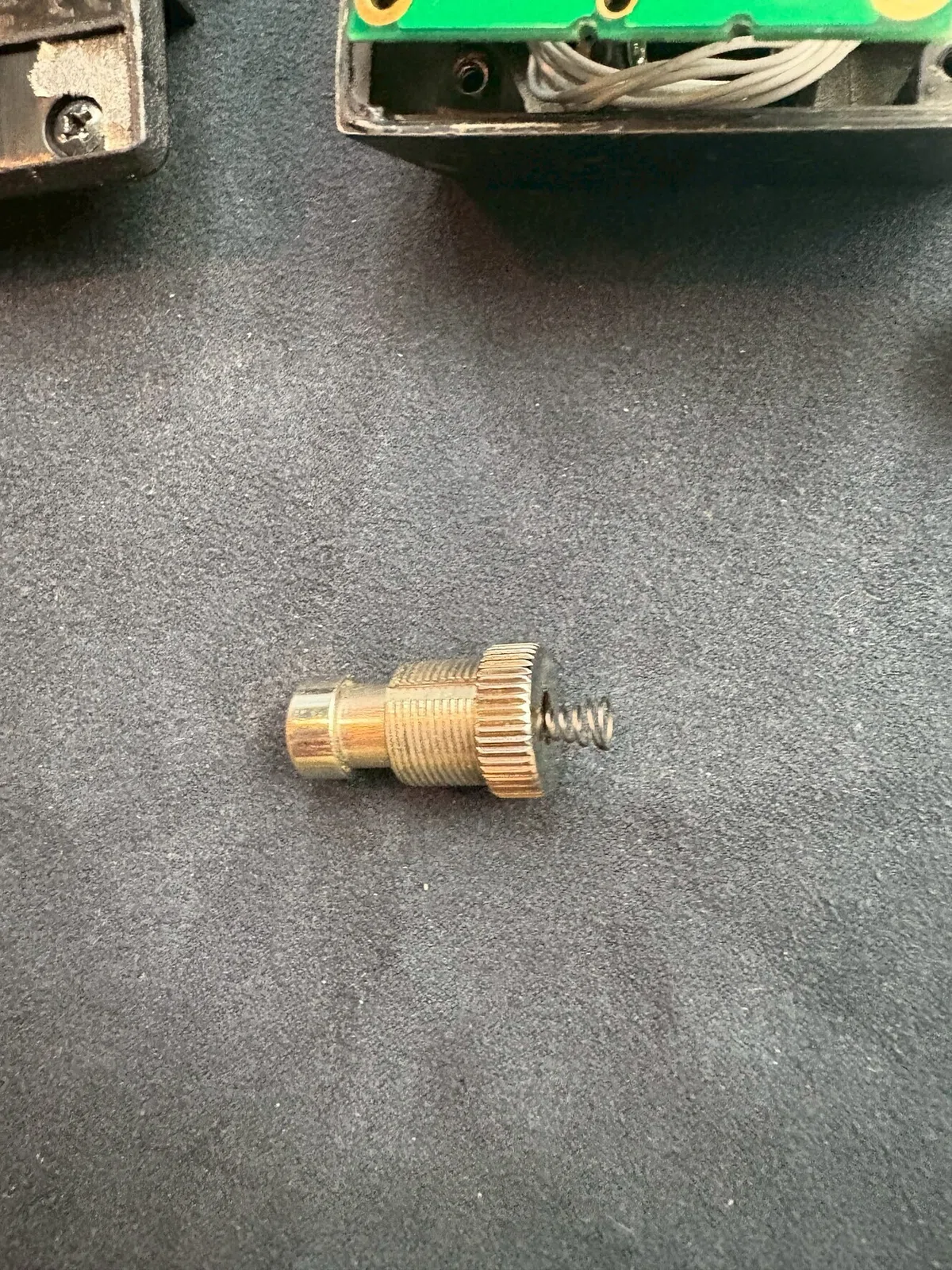

写真のようにバネがスイッチを物理的に押してオンオフする仕組みなので、電源を繋いで直接ボタンをオンオフしてみる。。（カチッ）（ｳｨ~ﾝ💡）

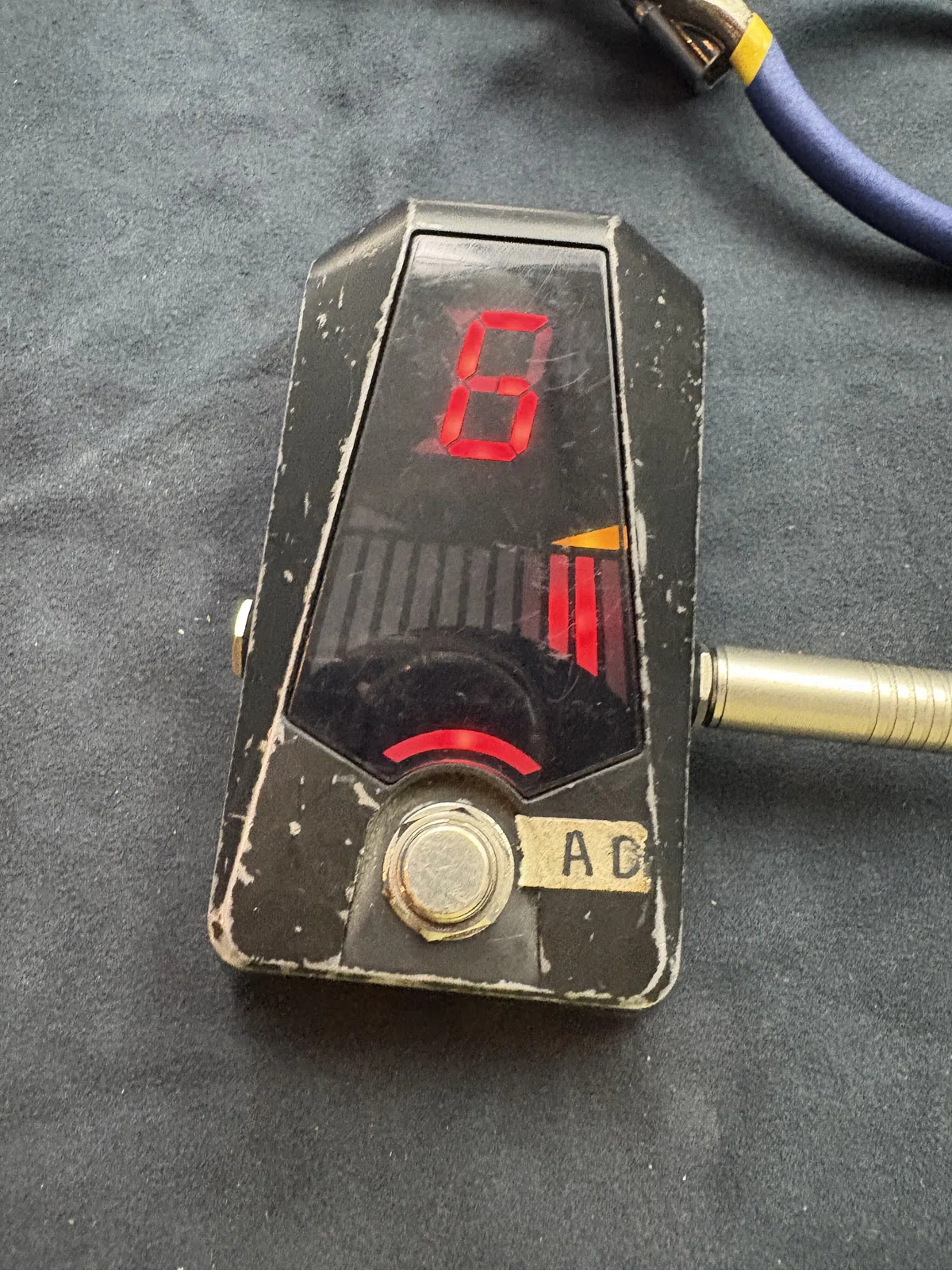

電源が無事つきました〜ホッ

修理完了

という事で
ただ単にバネ側のネジが緩んでいて押す力が弱かっただけでした(●´ω｀●)

基盤パーツに問題がなくて一安心でした。

まとめ

今回は特にパーツ交換は必要なかったので無料で対応しました。
