【スタジオ店長の日常】電球リミッター作ってみた

ご覧いただきありがとうございます！
東京都 武蔵小金井にある音楽スタジオ『studio34』店長のカツミです。
スタジオの日常やアンプ修理などをブログにしています。

はじめに

今回は【スタジオ店長の日常】ということで、
『#電球リミッタ』を作ってみました♪
ぜひ最後までご覧ください♪

アンプや楽器の修理を全て”独学”で行っており、
決して正しい方法ではありませんので、
この記事を読んで修理される場合は
※自己責任でお願い致します。

前回の記事を見てない方はぜひこちらもご覧ください★

電球リミッタとは

つまり、アンプのチェック時にヒューズが飛んだりするのを防いでくれるものになります！( ・∇・)

というのも、最近マーシャルのヒューズが飛んで
これ以上、新品ヒューズを失うのが怖かったもので、、
しかし、そんな便利なものがあったなんて。
今まで、ヒューズを何本壊したことか、、
意外に、ちゃんとしたヒューズって高いし
もっと早く知りたかった。。

ということで、必要材料を集めて作成開始！！∧( 'Θ' )∧

材料一覧

今回購入時た材料ですが画像の左側から

• コンセント用配線ケーブル（VCTF 2芯、1.25sq以上推奨）

• 電球ソケット（E26）

• スイッチ、コンセント２口※職場にあったものを代用

• ACコンセントプラグ
  →壁のコンセントに差す用

• ACコンセントメス
  →テストする機器を差し込む用

• ジャンクボックス、カバー
  →プラスチック製

• 白熱電球40W
  → LEDや蛍光灯では不可。必ずフィラメント式白熱球。

今回かかった費用は大体、¥2500程度でした。
ヒューズを今後壊すよりは全然安く済みますね♪

組立開始

今回組み立てる電球リミッタは
スイッチで電流をON \OFFできるタイプで、
スイッチを挟むことで多少手間はかかりますが
安全第一ということでこちらを選びました。

配線イメージ

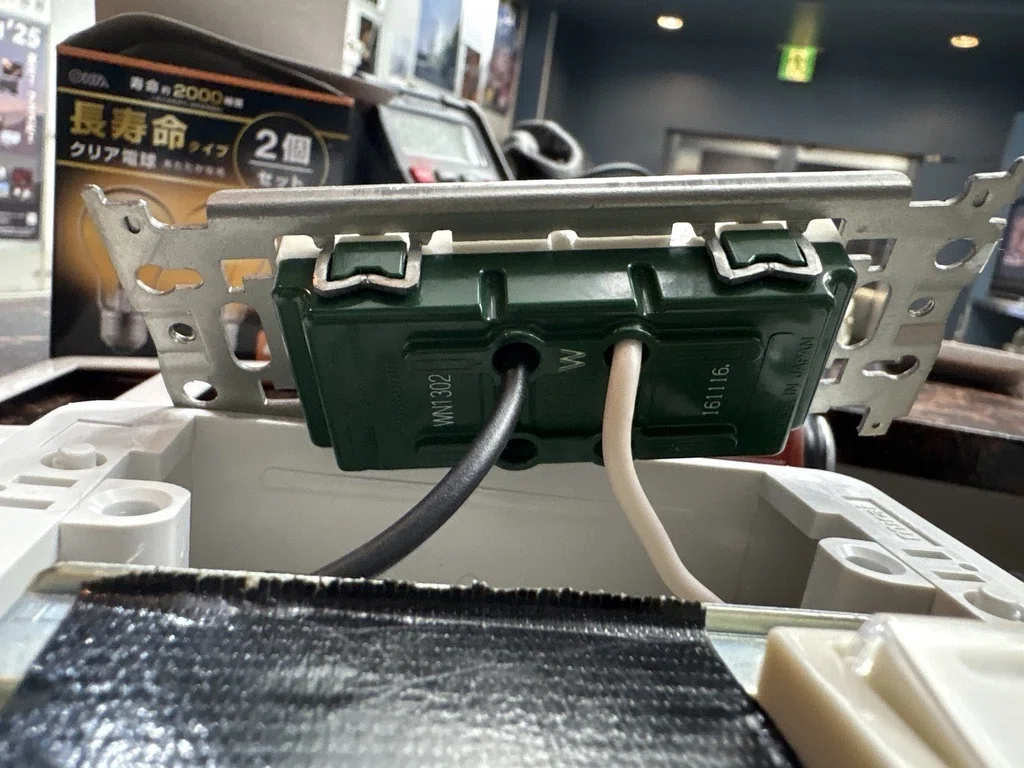

配線完了！

失敗例

最初、このように配線してしまい、
本来光らないはずなのに、スイッチをONした瞬間に
電球がピカっ！！💡
びっくり、、
今回は2本のみの配線でなんともありませんでしたが
気をつけないとですね。。( ・∇・)

完成

使用方法

1. ACプラグをコンセントに繋ぐ

2. コンセントにチェックしたい機材を繋ぐ

3. スイッチON時
   コンセントに繋いだ機材が
   ・正常であれば電球が一瞬光って消える
   ・異常であれば常に光る

使用結果

完成したので待ちに待った実用。
万が一のことを考えて、アンプを繋ぐのを恐れ
”はんだこて”でも可能とのことだったので接続、、
スイッチON！💡
しかし、「常に光る」状態。。。
配線を何度も確認。
そうこうしているうちに
開始から5時間。。。
もう諦めようかと思いましたが、
理由を調べていると
今回使用した”40W電球”に問題があるとのこと。

失敗理由

40W球だと電圧降下が大きく、常に飽和状態で
電球が明るいままになることも。。。
（アンプでも同様）

まとめ

今回は、40W電球が原因で、うまく動作しませんでした。。泣
ですが、電球を60Wもしくは100Wなどに変更すると
うまく動作すると思うので、今度やってみます。( ´∀｀)

もしこれを読んでくれている皆さんも「電球リミッタ」を
作る機会がありましたら
電球や配線に注意してやってみてください♪

最後まで読んでいただきありがとうございました٩( ᐛ )و
