3分間ネットワーク講座 第5回：物理層（レイヤ1）の役割 ～信号と回線の世界～

登場人物
• チャット先生（先生）：プログラミング、データベース、ネットワークの達人。やさしく、たまにユーモアを交えて解説。
• ボット助手（ボット君）：ネットワークに興味があり、勉強中。素朴な疑問をどんどん投げかける。

ボット君：先生、今日は「物理層」ってやつをやるんですよね？
先生：そうだよ、ボット君！物理層は、OSI参照モデルの第1層で、ネットワークの一番下にある層なんだ。
ボット君：一番下ってことは、ケーブルとかそういうやつですか？
先生：その通り！物理層は、データを電気信号や光信号に変えて、実際に線や無線で送る役割を持っているんだ。

1. 物理層の役割

ボット君：じゃあ、物理層は「データを送る」ってことですか？
先生：正確には、ビット（0と1）を信号に変換して送るんだ。例えば、LANケーブルなら電気信号、光ファイバーなら光信号、Wi-Fiなら電波を使う。
ボット君：なるほど、データを「信号」に変えるんですね！
先生：そうそう。だから、物理層は「どんなケーブルを使うか」「どんな電気信号を使うか」っていう仕様を決めているんだよ。

2. 信号と回線の種類

ボット君：信号って、どんな種類があるんですか？
先生：大きく分けると2つだよ。

• デジタル信号：0と1のオン・オフで表す（LANケーブルなど）

• アナログ信号：波の形で表す（昔の電話回線など）

ボット君：今のネットワークはデジタル信号ですよね？
先生：その通り！でも、無線通信ではアナログ波を使ってデジタルデータを載せる「変調」という技術もあるんだ。

3. トポロジ（ネットワークの形）

ボット君：物理層って、ケーブルの形も関係あるんですか？
先生：もちろん！ネットワークの配線の形をトポロジっていうんだ。

• スター型：ハブやスイッチを中心に放射状（今のLANで主流）

• バス型：1本のケーブルにみんなつなぐ（昔のLAN）

• リング型：輪っか状につなぐ（トークンリングなど）

ボット君：スター型って、ハブを中心に線が伸びてるやつですね！

4. ケーブルの種類とカテゴリ

先生：ちなみに、物理層ではどんなケーブルを使うかも重要なんだ。LANでよく使うのはツイストペアケーブルだよ。
ボット君：ツイストペアケーブルって、LANケーブルのことですよね？
先生：そう！しかも、ツイストペアケーブルには**カテゴリ（Cat）**っていう規格があって、数字が大きいほど高速通信に対応できるんだ。
ボット君：例えば？

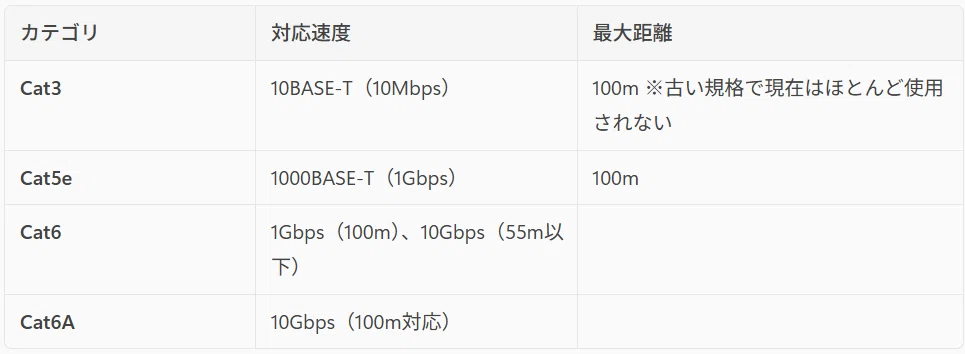

先生：以下の通り。

先生：今のLANではCat5e以上が標準だよ。
ボット君：なるほど、Cat6で10Gbpsいけるんですね！
先生：ただし、55mまでだよ。100mで10Gbpsを使うならCat6A以上が必要だ。
ボット君：LANケーブル以外にもあるんですか？
先生：もちろん！

• 同軸ケーブル：昔のEthernetで使われてたけど、今はケーブルテレビでよく見るね。

• 光ファイバーケーブル：光で通信するから、超高速で長距離に強い！

ボット君：光ファイバーって、インターネット回線でよく聞きます！
先生：そうそう。今の高速回線はほとんど光ファイバーだよ。

5. 物理層の機器（リピータとハブ）

ボット君：物理層の機器って何がありますか？
先生：代表的なのはリピータとハブだよ。

• リピータ：信号を増幅して遠くまで届くようにする機器
  ボット君：どんなイメージですか？
  先生：例えば、君の声が小さくて後ろの人に届かないとき、マイクで声を大きくするでしょ？それがリピータの役割だよ。


• ハブ：複数の機器をつなぐ集線装置
  先生：でも昔のハブは、みんなで1つの拡声器を使って話すイメージ。誰かが話してるときに別の人が話すと、声が混ざって聞き取れない。それが**コリジョン（衝突）**だよ。

6. コリジョンとCSMA/CD

ボット君：衝突って、どうやって解決してたんですか？
先生：CSMA/CDっていう仕組みを使ってたんだ。

• Carrier Sense：まず、線が空いてるか確認（誰も話してないか耳を澄ます）

• Multiple Access：みんな同じ線を共有

• Collision Detection：もし同時に話しちゃったら、すぐ気づいて「ごめん、やり直し！」って再送

ボット君：なるほど、人間の会話みたいですね！
先生：そうそう。でも、今はスイッチを使うから、ポートごとに通信が分かれて、コリジョンはほぼ起きないんだ。

CSMA/CDの具体例

1. PC Aが送信したい → ケーブルが空いてるか確認

2. 空いてたので送信開始

3. 同時にPC Bも送信開始 → 信号がぶつかる（コリジョン）

4. 両方のPCが「衝突した！」と検出 → ランダムな時間待って再送

今日のまとめ！

• 物理層＝ビットを信号に変えて送る層

• 信号の種類＝デジタル信号とアナログ信号

• トポロジ＝スター型、バス型、リング型

• ケーブル＝ツイストペア（Cat5eやCat6）、同軸、光ファイバー

• Cat6は10Gbps対応だが55mまで、100mで10GbpsはCat6A

• 物理層の機器＝リピータ（マイクの例）、ハブ（拡声器の例）

• コリジョン＝昔のハブで発生、CSMA/CDで解決（今はスイッチで不要）

ボット君：先生、物理層って「見える部分」なんですね！
先生：そうだよ。ケーブルや電波、光ファイバー…全部物理層の世界だね。
ボット君：次回は何をやるんですか？
先生：次回は、**データリンク層（レイヤ2）**について詳しく見ていこう！

次回予告

第6回：データリンク層（レイヤ2）の役割 ～MACアドレスとスイッチの世界～
