はじめに: AI革命の物理的実相 - 計算能力を巡る静かなる戦争

2025年、私たちは歴史的な転換点の只中にいます。生成AIの登場は、単なる技術的進歩に留まらず、社会のあらゆる側面に構造的な変化を促す「革命」として進行しています。大規模言語モデル (LLM) が文章を生成し、画像生成AIが芸術を創造し、そしてAIエージェントが自律的にタスクを遂行する未来が、もはやSFの世界ではなく、現実のものとなりつつあります。

しかし、このデジタル革命の華やかな舞台裏で、その根幹を支える物理的なインフラを巡る、静かなる「戦争」が勃発していることをご存知でしょうか。AIの進化とは、本質的に計算能力の拡大の歴史です。より高度なAIモデルを開発し、運用するためには、指数関数的に増大する計算リソース、すなわち、より高性能な半導体が必要不可欠となります。NVIDIA (NVDA) のCEO、ジェンスン・フアン氏が語るように、世界のデータセンターインフラが汎用コンピューティングからアクセラレーテッドコンピューティングへと移行する巨大な潮流が生まれており、その市場規模は1兆ドルにも達すると見られています。

この計算能力を巡る熾烈な競争は、半導体そのものの需要を爆発的に増大させました。しかし、問題はそれほど単純ではありません。最先端のAI半導体を製造するサプライチェーンは、極めて複雑で、いくつもの脆弱な「ボトルネック」を抱えています。そして今、そのボトルネックの一つが、これまで市場の注目をほとんど浴びてこなかったある特定の部材において、深刻な供給不足という形で顕在化し始めています。

多くの投資家がAIソフトウェア企業や、NVIDIAのような半導体設計企業の動向に注目する中、この構造的な供給不足は、AI革命の真の勝者が、我々の想像とは異なる場所にいる可能性を示唆しています。それは、AIという巨大な頭脳の「神経網」を物理的に構築する、高度な技術力を持つ素材メーカーです。

本稿では、まずAI半導体ブームの構造と、その裏で深刻化する「半導体基板」の供給不足の実態を、豊富なデータと共に解き明かしていきます。そして、この供給不足がなぜ起きているのか、世界中のメーカーがどのような対応を迫られているのかを分析します。その上で、地政学的リスクの高まりや為替の変動といったマクロ環境の変化が、日本の特定の素材メーカーにとって、いかに歴史的な追い風となっているかを明らかにします。

この記事を読み終える頃には、AI革命という壮大な物語の裏側で進行している、もう一つの重要な物語をご理解いただけることでしょう。それは、デジタルな知性が、いかに物理的な素材の制約と格闘しているか、そして、その制約を乗り越える鍵を握る企業こそが、次世代の富を築く最有力候補であるという物語です。

第1章 AI半導体、未曾有のブームとその構造

AI革命が計算能力の革命である以上、その震源地は半導体産業にあります。現在、半導体市場はAIを触媒として、歴史上例のない規模の成長期に突入しています。この章では、AI半導体ブームの巨大さと、その特異な構造について掘り下げていきます。

AI半導体市場の爆発的成長

各種調査機関のレポートは、AI半導体市場が驚異的なスピードで拡大していることを示しています。例えば、Next MSCの分析によれば、世界のAIチップ市場規模は2024年の529.2億ドルから、2030年には2,955.6億ドルに達すると予測されており、その年平均成長率 (CAGR) は33.2%という驚異的な水準です。これは、単なる一時的なブームではなく、産業構造を根底から変える地殻変動が起きていることを意味します。

このAIチップの需要は、特定の産業に限定されたものではありません。ヘルスケア分野ではAIによる画像診断や個別化医療、自動車産業では自動運転や先進運転支援システム (ADAS) 、金融業界では不正検知やアルゴリズム取引、そして小売業界では顧客行動分析や在庫管理など、あらゆる分野でAIの導入が加速しています。PwCのAIインパクト指数によると、小売業界におけるAI導入成熟率は今後3年で54%に達し、テクノロジー・通信業界 (47%) 、金融サービス (41%) がそれに続くと予測されており、AIが社会インフラとして定着していく過程で、AIチップの需要はさらに拡大し続けると考えられます。

このAIによる需要拡大は、半導体市場全体の成長見通しをも大きく塗り替えています。複数の調査機関が、半導体市場全体が2030年までに1兆ドル規模に達するという見通しで一致しており、AIがその主要な牽引役であると指摘しています。Deloitteは、2025年の時点で世界の半導体売上高が過去最高の6,970億ドルに達し、その後も継続的な成長が見込まれるとの見方を示しています。

以下のグラフは、AI半導体市場の急成長予測を視覚的に示したものです。この指数関数的な成長曲線こそが、本稿で論じる全ての事象の根源となっています。

AI半導体の技術的特異性

なぜAIはこれほどまでに特殊な半導体を必要とするのでしょうか。その理由は、AI、特にディープラーニングの計算方法にあります。従来のコンピュータが得意としてきた逐次的な処理とは異なり、AIの学習や推論は、膨大な量のデータを並列で処理する「行列演算」が中心となります。

このため、AI半導体は汎用的なCPU (Central Processing Unit) ではなく、数千個の小規模なコアを搭載し、並列処理に特化したGPU (Graphics Processing Unit) が主流となりました。NVIDIAがAI時代の覇者となったのは、元々グラフィックス処理のために開発したGPUのアーキテクチャが、AIの計算に極めて適していたためです。

さらに、AIモデルの巨大化に伴い、計算のボトルネックはプロセッサの性能だけでなく、プロセッサとメモリ間のデータ転送速度にもなってきました。これを解決するために、DRAMチップを垂直に積み重ね、プロセッサと広帯域のインターフェースで接続する「HBM (High-Bandwidth Memory)」と呼ばれる技術が不可欠となっています。

NVIDIAの最新GPU「Blackwell」やAMD (AMD) の「MI300X」といった最先端のAIアクセラレーターは、複数のGPUダイ（半導体の本体）とHBMを一つのパッケージ上に高密度に実装した、いわば「チップの集合体」です。このような複雑な構造が、後述する半導体基板への極めて高い要求につながっています。

NVIDIAの支配と業界のロードマップ

現在のAI半導体市場の動向を理解する上で、NVIDIAの存在は無視できません。同社はデータセンター向けAIチップ市場で圧倒的なシェアを誇り、その製品ロードマップは業界全体の技術トレンドを規定しています。

2024年に市場を席巻した「Hopper」アーキテクチャに続き、2025年にはその後継である「Blackwell」プラットフォームが本格的に市場投入されました。Blackwellは、2つの巨大なGPUダイを1つのパッケージに統合し、性能を飛躍的に向上させたものです。さらに、NVIDIAは次世代の「Rubin」アーキテクチャも発表しており、2年ごとに性能を倍増させるという驚異的な開発サイクルを維持しています。

NVIDIAの戦略は、単に高性能なチップを供給するだけではありません。CUDAという独自のソフトウェアプラットフォームを普及させることで、開発者を自社のエコシステムに深く取り込み、競合他社に対する強力な参入障壁を築いています。

このNVIDIAの動きは、AI半導体が今後ますます大きく、複雑になっていくことを示唆しています。そして、この巨大化・複雑化こそが、サプライチェーンの脆弱性を浮き彫りにする最大の要因となっているのです。次の章では、この巨大なAIチップを物理的に支える、極めて重要な部品「半導体基板」に焦点を当て、そこで何が起きているのかを詳述します。

第2章 AIの心臓を支える「半導体基板」というボトルネック

AI半導体の爆発的な需要と技術的進化は、その製造サプライチェーンに前例のない負荷をかけています。多くの人々が「半導体不足」と聞くと、TSMC (TSM) のようなファウンドリ（半導体受託製造企業）における最先端のシリコンウェハー製造を思い浮かべるでしょう。しかし、現在のAI半導体における真のボトルネックは、そこではありません。問題は、製造プロセスのさらに下流、完成した半導体チップを最終製品として機能させるための「パッケージング」工程、とりわけ、その中核をなす「半導体基板」で発生しています。

縁の下の力持ち「半導体基板」とは何か

半導体基板（IC基板、パッケージ基板とも呼ばれる）は、ナノメートル単位の超微細な回路が刻まれたシリコンチップと、ミリメートル単位の電子部品が実装されるマザーボードとを電気的に接続する、重要な仲介役です。

シリコンチップ上の端子はあまりにも微細で数が多いため、直接マザーボードに接続することはできません。そこで、半導体基板がその間に入り、チップからの微細な配線を、基板上で徐々に大きな配線パターンに変換（再配線）し、マザーボード上の端子へと繋ぎます。同時に、外部からの衝撃や熱からデリケートなチップを保護する役割も担っています。

この半導体基板は、絶縁性の樹脂層と導電性の銅配線層を何層にも重ねて作られます。特に、近年の高性能な半導体では、この基板の性能がチップ全体の性能を左右するほど重要性が増しています。

なぜ「ABF基板」が不可欠なのか

高性能なCPUやGPU、AIアクセラレーターに使われる半導体基板の中でも、現在、業界標準となっているのが「ABF基板」です。ABFとは「味の素ビルドアップフィルム (Ajinomoto Build-up Film)」の略で、日本の食品・バイオテクノロジー企業である味の素 (2802) が開発した、特殊な絶縁フィルム材料を指します。

1990年代後半、CPUの高性能化に伴い、基板の配線をより微細にする必要が出てきました。味の素は、アミノ酸研究で培った知見を応用し、優れた電気的絶縁性、低い熱膨張率、そして微細な回路形成のしやすさを兼ね備えた画期的なフィルムを開発しました。このABFを絶縁層として一層ずつ積み重ねていく「ビルドアップ工法」により、従来は不可能だった高密度な配線を持つ半導体基板の製造が可能になったのです。

ABF基板は、特に以下のような特性に優れています。

• 優れた電気特性: 電気信号の損失が少なく (低誘電正接) 、高速なデータ伝送を可能にします。

• 微細配線形成能力: レーザーによる微細な穴あけ加工が容易で、10マイクロメートル以下の微細な配線パターンを形成できます。

• 高い信頼性: 熱や湿気に強く、高い耐久性を持ちます。

これらの特性により、ABF基板はAIアクセラレーターのような、膨大なデータを高速で処理する必要がある最先端半導体にとって、代替の難しい必須部材となっています。

ボトルネック化のメカニズム：AIチップの巨大化が引き起こす需給逼迫

では、なぜ今、このABF基板が深刻な供給不足に陥っているのでしょうか。その根本原因は、前章で述べたAIチップの構造変化、すなわち「巨大化」と「複雑化」にあります。

基板面積の増大

NVIDIAのBlackwell B200のように、最新のAI GPUは複数の巨大なチップ（ダイ）を1つのパッケージに搭載する「チップレット」技術を採用しています。これにより、半導体パッケージ全体のサイズが劇的に大きくなりました。例えば、前世代のA100 GPUに必要な基板面積が約40平方センチメートルだったのに対し、次世代GPUでは100平方センチメートルを超えるケースも出てきています。つまり、AI GPUが1世代進化するごとに、必要なABF基板の面積が2倍、3倍になるという事態が発生しているのです。

層数の増加と高難度化

チップの性能向上に伴い、基板内部の配線もより複雑かつ高密度になります。電源供給を安定させ、信号の干渉を防ぐために、基板の層数（絶縁層と配線層のペアの数）が増加する傾向にあります。従来のハイエンド基板が10層程度だったのに対し、最新のAIサーバー向けでは16層を超えるものが求められるようになっています。層数が増えれば増えるほど、製造工程は複雑になり、歩留まり（良品率）の維持が困難になります。

HBM搭載によるさらなる複雑化

AIチップに不可欠なHBMも、ABF基板の需要を押し上げる要因です。HBM自体も、複数のメモリチップを積層した複雑な部品であり、これをGPUと接続するためには、さらに高度な基板技術が必要となります。

このように、AIチップ1個あたりに必要とされるABF基板の「量 (面積) 」と「質 (層数・複雑さ) 」が、かつてないレベルで跳ね上がっています。その結果、ABF基板メーカーの生産能力は、AIチップの需要の伸びに全く追いついていないのが現状です。市場の関心がシリコンの製造能力に集中する裏で、ボトルネックは静かに、しかし確実にパッケージ基板へと移行しました。この構造的な需給ギャップこそが、現在の半導体サプライチェーンにおける最大のアキレス腱となっているのです。

第3章 世界を巻き込む基板争奪戦：主要メーカーの巨額投資と供給の現実

AI半導体の需要爆発によって引き起こされたABF基板の深刻な供給不足は、世界中の基板メーカーを未曾有の設備投資競争へと駆り立てています。まさに「基板軍拡競争」とも呼べる状況です。この章では、主要メーカーがどのような規模で生産能力の増強を図っているのか、そしてその投資にもかかわらず、なぜ供給不足が簡単には解消されないのか、その現実を明らかにします。

グローバルな設備投資競争の勃発

ABF基板市場は、イビデン (4062) や新光電気工業 (6967) といった日本のメーカー、Unimicron (欣興電子) やNan Ya PCB (南亜電路板) といった台湾のメーカー、そしてオーストリアのAT&Sなどが主要プレイヤーとして存在します。これらのトップ企業は、急増する需要に応えるため、過去に例を見ない規模の巨額投資を相次いで発表しています。

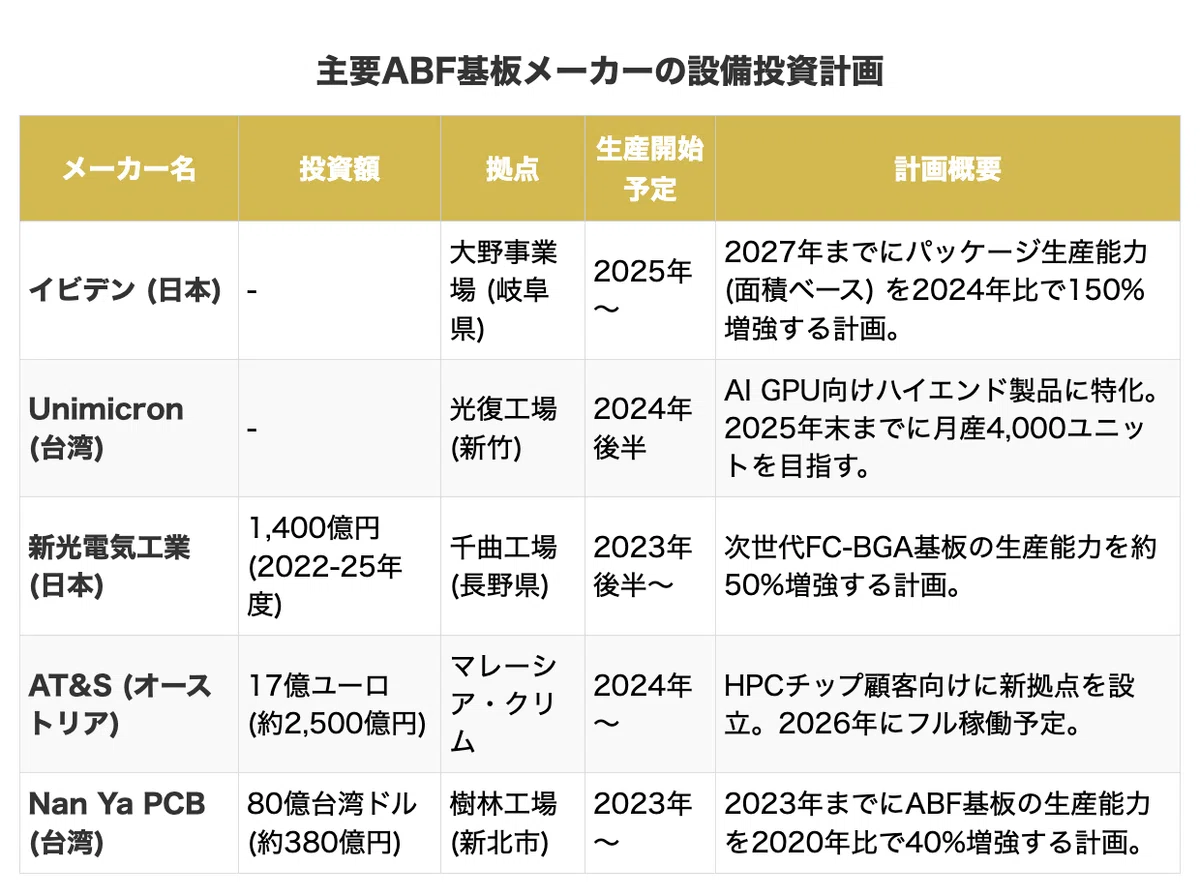

以下の表は、主要ABF基板メーカーが近年発表した主な設備投資計画をまとめたものです。この表を見れば、各社がいかにこの市場機会を重視し、生産能力の確保に全力を挙げているかが一目瞭然です。

このリストは氷山の一角に過ぎず、業界全体での投資額は155億ドルを超えるとも言われています。特に、AT&Sがマレーシアに建設中の新工場は、同社史上最大の投資であり、いかにこの分野への期待が大きいかを物語っています。

供給の厳しい現実：なぜ不足は解消されないのか

これだけの巨額投資が行われているにもかかわらず、専門家の間では、特にAIアクセラレーターに求められるような最先端のABF基板（大型、高多層）の供給は、少なくとも2026年から2027年にかけて極めてタイトな状況が続くという見方が支配的です。その理由は複数あります。

1. 長いリードタイム: 新しい基板工場の建設には、計画から用地取得、クリーンルームの設営、製造装置の搬入・立ち上げまで、数年の歳月を要します。

2. 高度な技術的障壁: 最先端のABF基板の製造は、単に生産ラインを増やせば済む問題ではありません。16層を超えるような高多層基板を、500mm角を超えるような大型パネルで、高い歩留まりを維持しながら製造するには、極めて高度な技術とノウハウが必要です。特に、層間のわずかな位置ずれや、絶縁フィルム内に生じる微小な空隙（ボイド）が致命的な欠陥につながるため、品質管理は困難を極めます。

3. 需要の質的変化: 仮に基板の総面積ベースでの供給が増えたとしても、AIチップが要求するような大型・高多層基板を製造できる能力は、その中でもごく一部に限られます。汎用的な基板の需給が緩和しても、最先端品は品薄が続くという構造的なミスマッチが生じています。

チップメーカーによる供給源の囲い込み

この供給不足の深刻さを裏付けるのが、NVIDIA、AMD、Intel (INTC) といった大手チップメーカーの動きです。彼らはもはや、単に基板メーカーに製品を発注するだけの受け身の姿勢ではありません。自社の将来の生産計画を死守するため、基板メーカーの設備投資に直接資金を拠出したり、長期供給契約を結んだりすることで、生産能力を積極的に囲い込む戦略をとっています。

例えば、AT&Sのマレーシア新工場プロジェクトは、主要なHPCチップメーカー2社が投資額の半分を負担するという異例の形で進められています。これは、チップメーカーにとってABF基板の安定確保が、自社の生死を分ける最重要課題であることを示しています。このようなチップメーカーと特定基板メーカーとの強固なパートナーシップは、新規参入者にとって高い障壁となり、市場の寡占化をさらに進める要因ともなっています。

このように、世界的な巨額投資にもかかわらず、ABF基板、特に最先端品を巡る争奪戦は今後も激化の一途をたどる見通しです。そして、この熾烈な競争の舞台で、日本の素材メーカーが独自の強みを発揮する好機が訪れています。

第4章 日本の素材メーカーに吹く神風：地政学シフトと円安がもたらす歴史的好機

世界中がABF基板の確保に奔走する中、日本の素材メーカーにとって、まさに「神風」とも呼べる強力な追い風が吹き始めています。それは、長年培ってきた技術的な優位性に加え、「地政学的な構造変化」と「歴史的な円安」という2つの大きなマクロトレンドが重なり合った結果です。この章では、なぜ今、日本の素材メーカーがこれほどまでに有利なポジションにいるのかを解き明かします。

世界が依存する日本の技術的優位性

まず、日本の半導体産業が持つ根源的な強みを再確認する必要があります。1980年代に世界の半導体市場の50%以上を占めた日本のシェアは、その後、韓国や台湾勢の台頭により10%程度まで低下しました。しかし、これは最終製品である半導体チップのシェアの話です。その裏側で、日本は半導体製造に不可欠な「素材」と「製造装置」の分野で、依然として圧倒的な世界シェアを維持し続けています。

経済産業省の資料によれば、日本企業は半導体素材市場で世界シェアの56%、半導体製造装置市場で32%を占めています。シリコンウェハー、フォトレジスト、そして本稿のテーマであるABF（絶縁フィルム）など、高品質な半導体を製造するためには、日本製の素材がなければ始まらないのが現実です。この「川上」分野における支配的な地位は、長年の研究開発の蓄積と、ミクロン単位の品質を追求する日本の「ものづくり」文化の賜物であり、他国が容易に模倣できるものではありません。

地政学リスクがもたらすサプライチェーンの再編

第二の追い風は、米中対立の激化に端を発する世界的なサプライチェーンの見直しです。これまでグローバル企業は、効率とコストを最優先し、生産拠点を中国や台湾に集中させてきました。しかし、地政学的リスクが顕在化するにつれ、「経済安全保障」の観点から、サプライチェーンを特定の国・地域への過度な依存から脱却させ、同盟国や友好国で完結させる「フレンドショアリング」の動きが加速しています。

米国が制定したCHIPS法や、それに呼応する欧州や日本の同様の政策は、半導体の国内生産を強力に後押しするものです。この世界的な潮流の中で、日本は米国にとって最も信頼できる同盟国の一つであり、かつ、高度な技術基盤を持つ国として、新たなサプライチェーンのハブとなることが期待されています。TSMCが熊本に大規模な工場を建設し、日本政府がRapidus社を設立して次世代半導体の国産化を目指す動きは、その象徴です。

この地政学的なシフトは、半導体基板のような重要部材の生産においても、台湾や中国からの分散を促します。その際、技術力と安定性を兼ね備えた日本のメーカーが、有力な受け皿となることは必然と言えるでしょう。

歴史的円安という強力な追い風

三つ目の、そして最も直接的な追い風が、歴史的な円安です。日本の製造業にとって、円安は輸出競争力を高め、海外での売上を円換算した際の収益を押し上げる効果があります。

半導体素材メーカーの多くは、売上の大半を海外で稼いでいます。そのため、現在の為替水準は、彼らの収益性を劇的に改善させています。これにより、さらなる研究開発投資や設備投資を行うための潤沢な資金が生まれ、技術的な優位性をさらに強化するという好循環が期待できます。

また、海外企業が日本に新たな生産拠点を設ける際にも、円安は大きなインセンティブとなります。ドルやユーロ建てで見れば、日本での土地取得や建設、雇用のコストが相対的に低下するため、日本への投資がより魅力的になるのです。

政府による強力な後押し

最後に、日本政府自身が半導体産業の復活を国家戦略の柱と位置づけ、強力な支援策を打ち出している点も見逃せません。政府は2030年までに国内の半導体関連売上を2020年の3倍にあたる15兆円以上に引き上げるという野心的な目標を掲げ、TSMCの誘致やRapidusの設立などに、これまでに3兆円近い国費を投じてきました。新光電気工業の次世代基板への投資に対しても、経済産業省が最大178億円の補助金を交付するなど、重要部材の国内生産基盤強化への支援も手厚くなっています。

このように、「技術的優位性」「地政学的追い風」「円安による競争力向上」「政府の強力な支援」という四つの要素が完璧な形で組み合わさった結果、日本の半導体素材メーカーは、過去数十年で最も恵まれた事業環境を迎えています。市場の目はまだ、派手なAIアプリケーションや半導体設計企業に向いていますが、本当の構造変化の恩恵を受けるのは、この静かなる巨人たちなのかもしれません。
