クラシフィケーションツリーメソッド

概要

本エントリーはクラシフィケーションツリーメソッド（Classification Tree Method：以下CTMと略す）のメモです。

CTMとは

CTMは、ソフトウェアテスト技法のひとつです。組合せテストなどで使用するパラメータと値（＝因子と水準）を木構造でビジュアルに表現する『クラシフィケーションツリー』を作る点が特徴です。

ISTQBのAdvanced Level テストアナリストのシラバス（学習範囲＝試験問題の出題範囲）に入っていますし、ソフトウェアの国際標準であるISO/IEC/IEEE 29119のPart 4: Test Techniquesにも記述がある有名な技法です。

CTMは、1993年に、Grochtmann, M., とGrimm, K. が発表した『Classification Trees for Partition Testing.』という論文が発端です。その後、CTMを描くための『Classification Tree Editor（以下CTEと略す）』というテスト設計ツールが発表され、そのツールに様々な機能（組合せ表を作ったり、要求とのトレーサビリティをとったりする機能）が実装されているため、テスト設計を体系的に進めるために役立ちそうです。（すみません、私は実際にテスト設計に使用したことがありません）

CTE

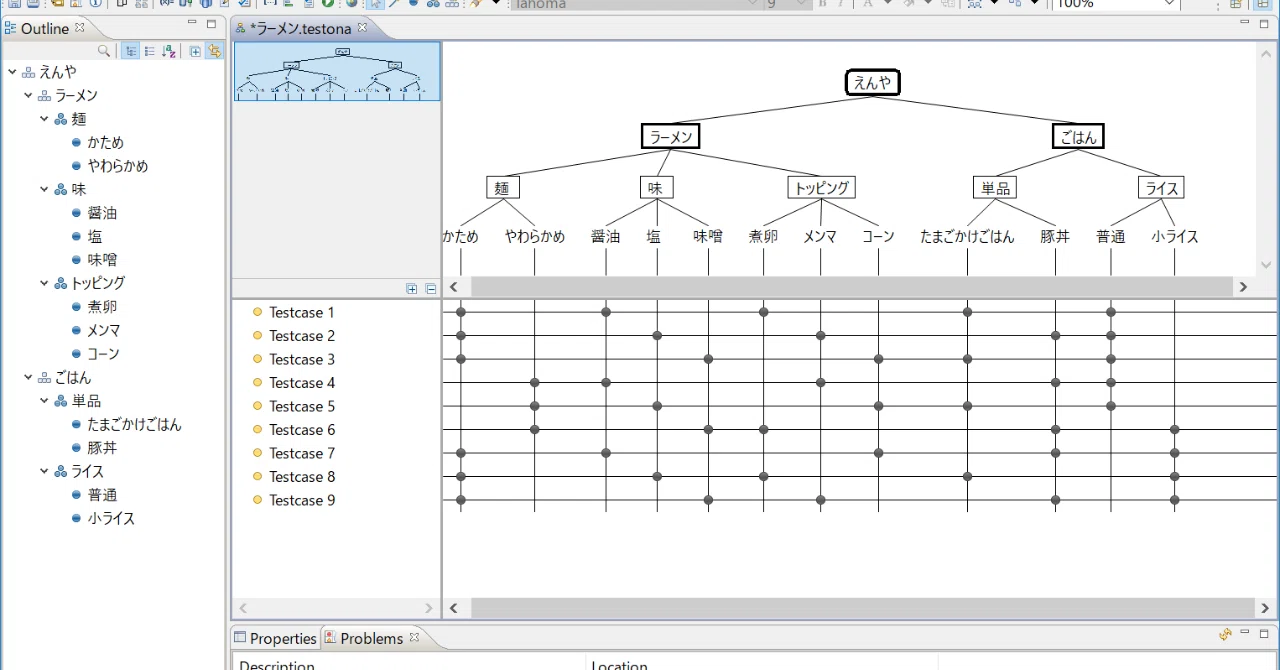

様々なCTEがありますが、TESTONAが一番有名で、その機能を絞ったものがフリー版の『TESTONA LIGHT』として公開されています。このページのトップにあるイメージは、『TESTONA LIGHT』の画面イメージです。

クラシフィケーションツリーの要素

クラシフィケーションツリーは4つの要素から成り立っています。
①　Root：
　　トップノードです。テストの名前を書きます。
②　Composition：
　　フォルダーのように複数のパラメータをまとめたものです。
③　Classification：
　　パラメータ（因子）です。クラシフィケーションとも呼びます。
④　Class：
　　パラメータの値（水準）です。同値クラスのクラスと同じです。

クラシフィケーションツリーの作り方

上記ツール（TESTONA LIGHT）を起動するとRootが一つだけある画面が開きますので、テスト名に書き換えます。（ノードを選択してF2で編集できます）　まずは、せいぜい5つくらいのパラメータの範囲のテストを作るのが良いと思います。大きいと画面がはみだして、大変なので。

次にRootの下にCompositionでツリーを作ります。末端のノードがClassificationになります。

Classificationの下には、Classしか置けません。Classは同値クラスですので排他的、つまりは、重ならない値を描きます。

テストケースの作り方

上記ツール（TESTONA LIGHT）であれば、ツリーを入力した左下のエリアで右クリックメニューを開き、Add Testcaseを実行し、テストケースを入力するラインが表示したら、各ClassificationからClassを一つずつ選んでクリックしていきます。

ええと、色々触って試してみるのが早いと思います。
