構造力学と力のつり合いの理解 -1-
まえがき
微分積分をはじめとする高等数学を踏まえて、様々な物理学に対する見方をテーマを決めて、連載形式で発信します。
今回は高校物理でお馴染みの「力のつり合い」から、構造力学の問題をテーマに取り上げます。
力のつり合いは、単なる公式以上に便利な考え方です。物体（構造物）にどのような力が作用しているのか、どのようなバランスで成立しているのかを知ることで、現実の物理現象を冷静に整理できるようになります。

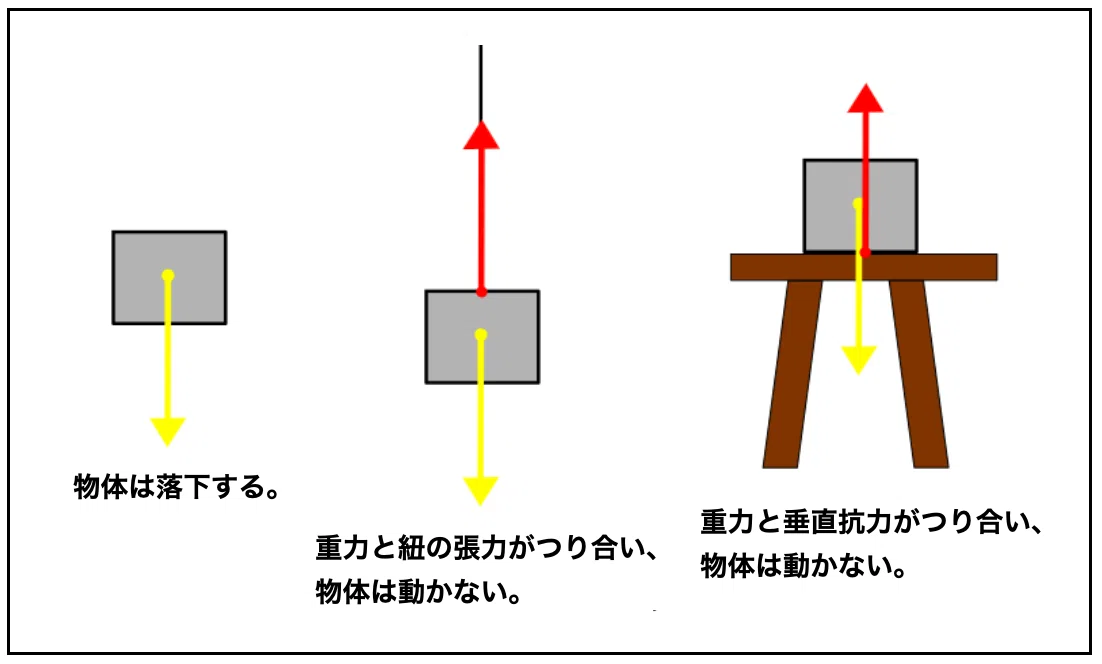

例えば、物体が紐で吊られているとき、物体に働く重力と紐の張力がつり合うことで、物体は静止状態を保ちます。机上に物体が置かれているときも同様で、物体の重力と机からの垂直抗力がつり合うことで、物体は静止状態を保ちます。
力はベクトル量ですので、上記の通り矢印で実態を記述します。ベクトルは分解など計算に手間が生じますが、目視で捉えきれない力の役割を明確化するためには、必要不可欠な手順でもあるのです。
力のつり合いの定義と扱い方 →【今回】
構造物と自由物体図の実用例（1）
構造物と自由物体図の実用例（2）
初回では、まず力のつり合いの定義から確認します。続けて、設計現場などでも用いられる「自由物体図」という手法にも触れます。
力のつり合いの物理学の定義
力のつり合いとは、ニュートン力学（運動方程式）の観点で言えば「物体に生じる加速度がゼロである状態」を指します。これは、物体が静止している時だけでなく、等速運動している時も同様です。

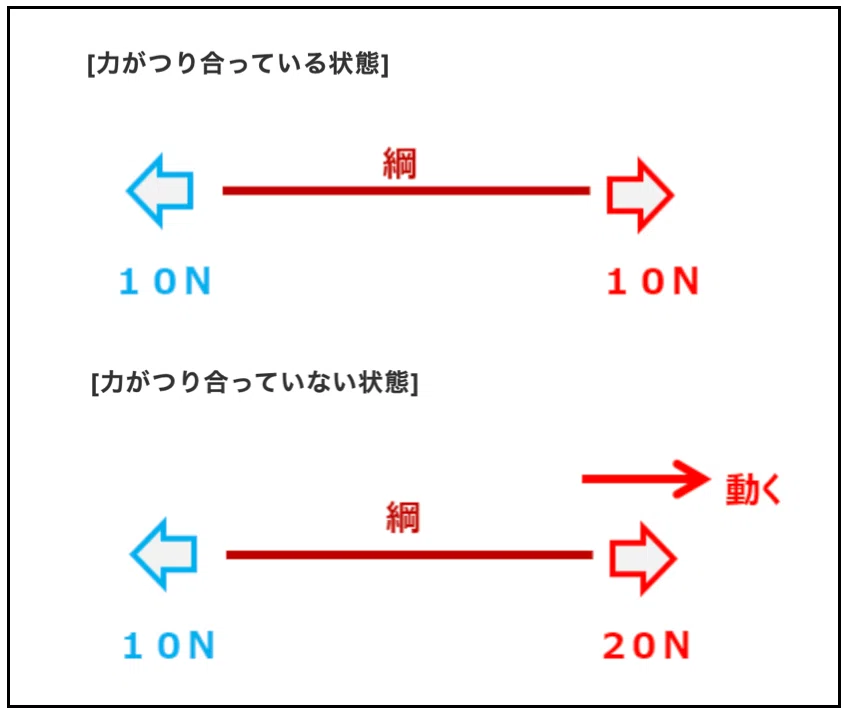

例えば、綱引きをする場面を考えます。両端に掛かる荷重の大きさが同じで方向が正反対であるならば、綱の全体に掛かる力（合力）はゼロであることが分かります。これがつり合いの状態になります。
運動方程式に従うならば、物体にかかる力は単純に質量と加速度の積で表現されますので、力のつり合いと加速度がゼロである説明は整合します。
力がベクトル量である前提から、２つの力がつり合うには、次の３つの条件を満たす必要があります。
２つの力の大きさが等しいこと
２つの力が対の方向を示すこと
２つの力が同一線上に在ること
上記の綱引きの例では、３つの条件を満たす場合を想像することは容易かと思います。これが、力のつり合いの成立を意味します。ただ、現実の構造的なつり合いにおいては、３番目の条件を満たせない場合がほとんどです。そこで、次の条件を追加で考慮します。
支持部でモーメントがつり合うこと
これは、物体が支点（軸）の周りで回転しないことを指します。例えば、回転可能な支持部（単純支持）が中央に存在する単一部材を考えます。

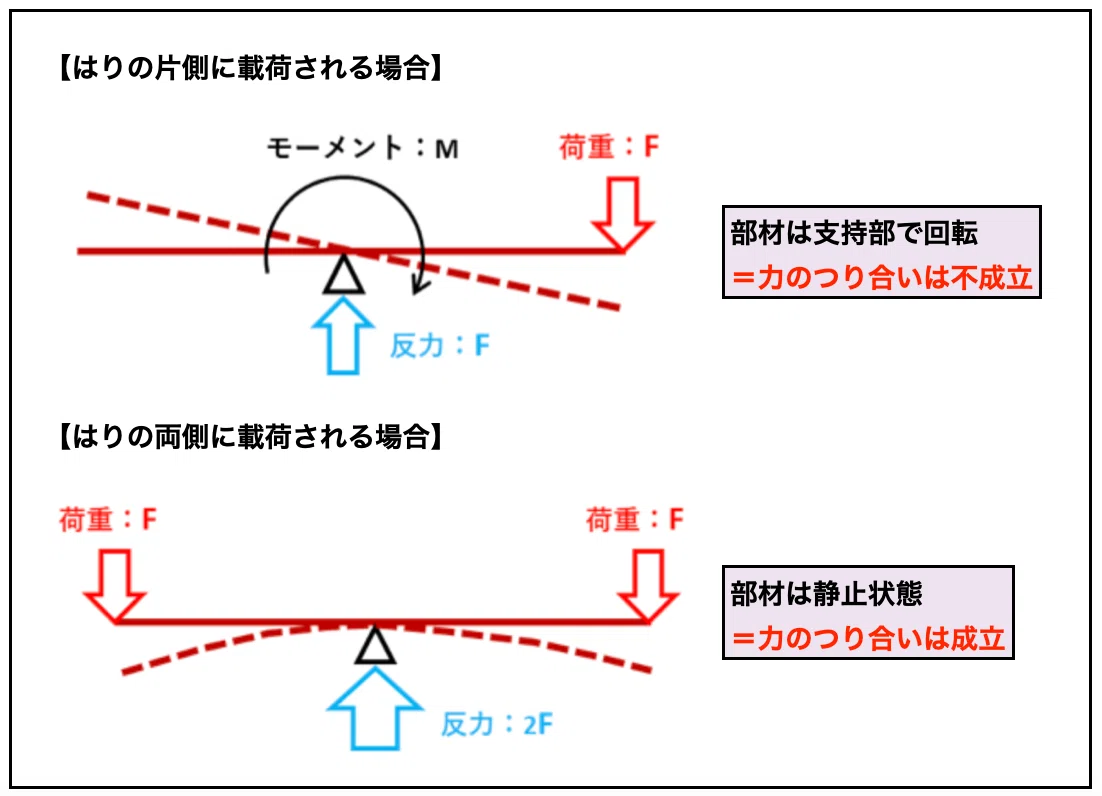

右端のみに荷重Ｆが与えられる場合、中央の支持部には荷重Ｆの対になるような反力Ｆが発生します。ただ、同時に支持部を中心とした時計回りのモーメントＭも発生するため、部材は回転してしまいます。
ここで、部材の回転を抑えるには、部材の反対側の左端に、右端と同じ荷重Ｆを与えます。これにより、両端の荷重による支持部のモーメントが互いに打ち消し合うため、結果として力のつり合いが成立します。
自由物体図の描画と意味
力のつり合いを考えるときに大事なのは、公式の暗記ではなく、物体に作用する力を可視化することです。これを「自由物体図：フリーボディダイアグラム」と言います。
自由物体図は物体に作用するすべての外力と内力を矢印で示し、力のつり合いを解析するための図です。構造力学や材料力学において、物体の挙動を理解すると共に、力や変形を計算する上で重要なツールとなります。
自由物体図は構造要素（部材）の力のつり合いを示した図です。高校物理では触れませんが、力学を理解するための核心と言えます。
作図としては、物体（構造物）に付与される荷重は矢印で、荷重に対する反力は矢印に斜線を引いた形でそれぞれ描画します。
自由物体図については統一化したルールは特にありません。工業系では図面文化の影響で、反力を示す際に斜線を使う場合があります。
先述の綱引きの例に倣い、自由物体図（フリーボディーダイヤグラム）を示します。
自由物体図を描くことで、各部材に働く荷重だけでなく、構造物全体の荷重や反力の理解も容易になります。
高校物理では、作図はあくまで「計算過程で行うためのベクトル分解等の作業」と思われていたかもしれません。しかしながら、自由物体図は力の状態を整理した「全体像」を描くための作業でもあるのです。
おわりに
今回は力のつり合いの定義や基本原則など、高校物理の詳細を紐解くことを中心に話を進めました。
自分の生業でもある構造解析の問題では、複雑な構造物を扱う際に必ずこの行程を踏んで、状況を整理するように心掛けています。どれほど技術が進んでも、最終的に頼れるのはこうした基礎的視点なのです。
力のつり合いの定義と扱い方
構造物と自由物体図の実用例（1）→【次回】
構造物と自由物体図の実用例（2）
次回は実用的な構造物に対して、自由物体図を利用した力のつり合いと構造的な整理の流れを見ていくことにします。
-------------------------
最後まで読んで頂き、ありがとうございます。この記事が、何か皆さんの未来を変えるキッカケになれたら幸いです。
-------------------------
