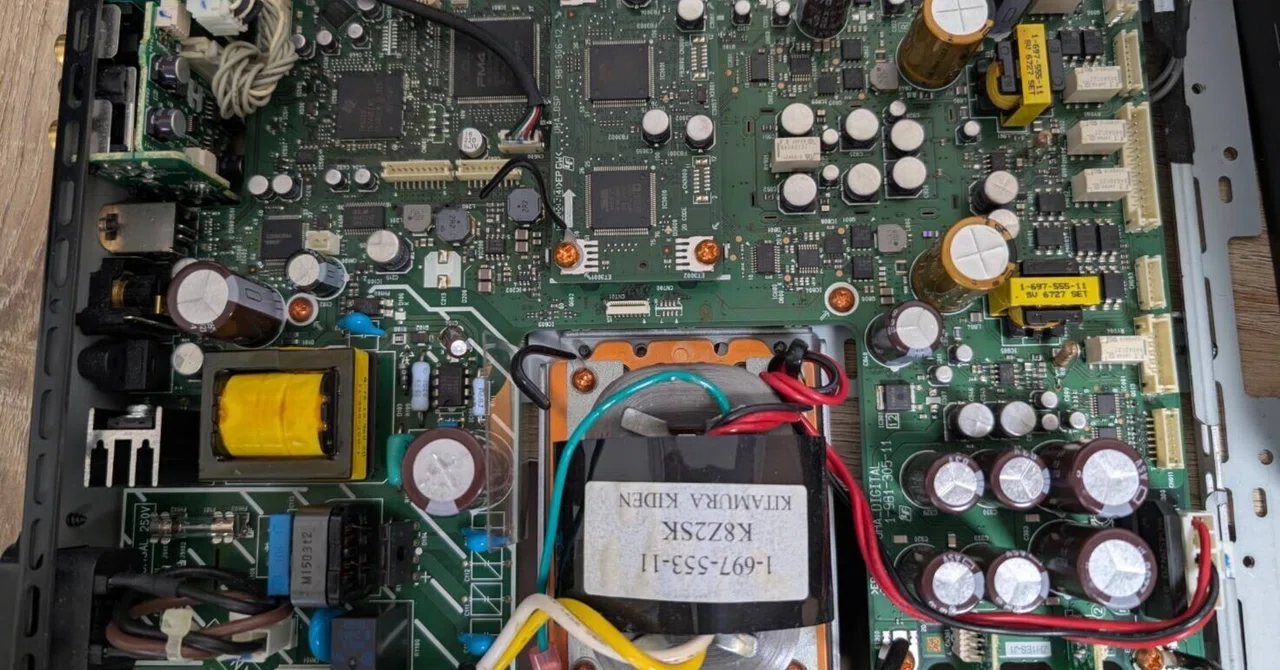

【修理編】ソニーが「直せない」と言ったTA-ZH1ESを、海外から部品を取り寄せて自力で修理した記録
前回の記事を執筆後、のんびりとこの記事を準備していたところ、予想外の大きな反響をいただき驚いています。私個人としては、こちらの「分解修理による問題解決」こそが本編だと思っています。
メーカーに「部品がない」と断られても、道はあります。
注意事項（必ずお読みください）
自己責任の徹底： 分解・修理を行うとメーカー保証（および今後の修理受付）は一切受けられなくなります。
まずはメーカー相談を： 本記事はあくまで「メーカーに断られた後の最終手段」です。
諸費用について： 海外からの部品購入には、本体価格のほかに高額な送料、輸入関税・消費税（概ね本体価格の10%程度）がかかります。信頼できるルートを選定してください。
準備するもの
【交換用部品】
デジタルメイン基板ユニット：A-2125-380-A（調達方法は後述）
【工具・道具】
プラスドライバー
ラジオペンチ（推奨：コネクタの取り外しに便利）
800Ω/2W程度の抵抗（推奨：コンデンサの放電用）
テスター（推奨：電圧確認用）
六角レンチ（任意：底面プレートの取り外し用）
交換手順
※本機に使用されているネジは、最後の手順を除き基本的に「黒」と「黄銅色」の2種類のみです。見た目で判別できるため、場所ごとに分別する必要はありません。
手順1：底面プレートの取り外し

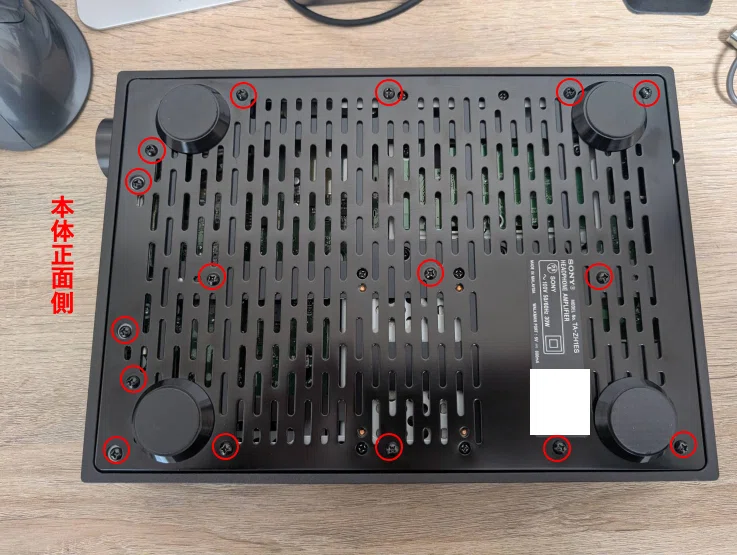

本体を裏返し、図1の赤丸箇所のネジをすべて外します。ゴム足付近を指で摘まめば外れます。 （※正攻法はグリル穴に六角レンチを差し込む方法ですが、素手でも十分可能です）
手順2：クッションシートの取り外しと放電

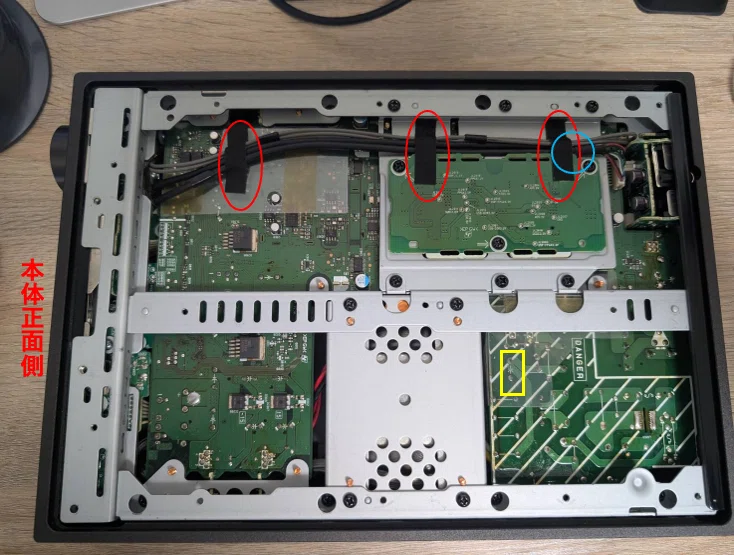

ハーネスを固定している黒いクッションシート（図2赤丸箇所）を剥がします。
【補足】 図2青枠部分の配線、私の個体ではラインアウト(灰色)とUSBケーブル(黒色)が密着していましたが、本来は隙間を開けるのが正解です。過去2回のメーカー修理のどこかで組み立てミスがあったものと思われます。アナログ信号へのノイズ混入を避けるため、組み立て時は離して配置しましょう。
※重要：感電注意 図2右下の斜線部分は高電圧エリアです。電源遮断後、黄色枠の部分に抵抗を当てて放電し、テスターで0V付近であることを確認してください。
手順3：電源基板の取り外し

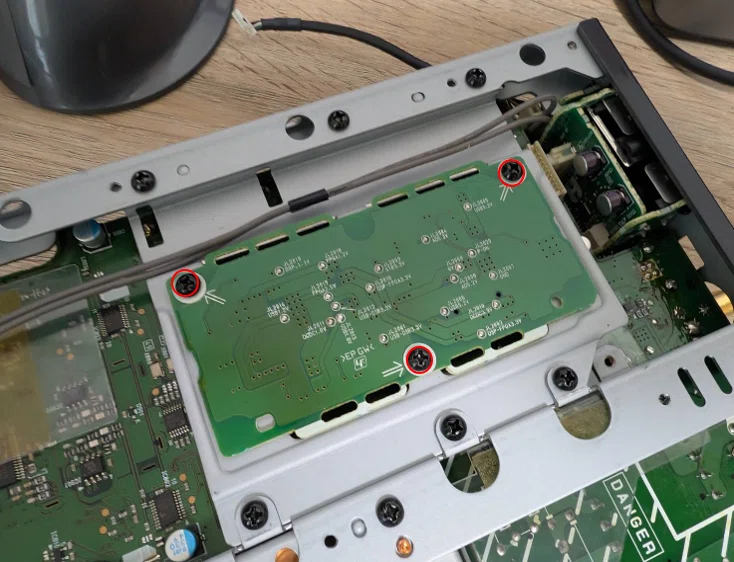

図3の赤丸3箇所のネジを外し、鉛直方向に慎重に引き抜きます。デジタルメイン基板と直接接続されているため、無理な力を加えないようご注意ください。
【補足】私はこの電源基板をより後の手順で外したので、この後の写真にも取り付けられたままの状態となっていることをご了承ください。（この段階で取り外すのがベストだと判断しましたので、この順番にしています）
手順4：シャーシ引き抜きの準備①

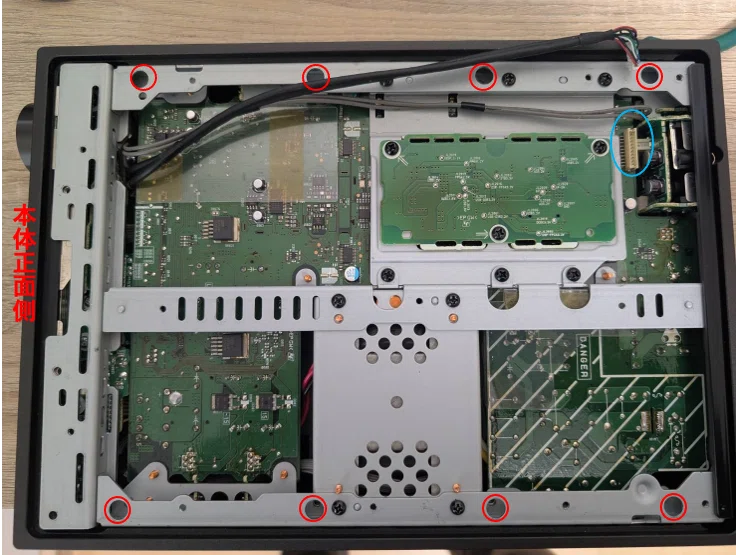

内部の灰色の枠（シャーシ）を外装（フレーム）から外す準備です。 図4をご確認ください。穴から見える8箇所（赤丸）のネジを外し、デジタルメイン基板からウォークマン入力用USBハーネス（青枠）を引き抜きます。断線防止のため、ラジオペンチの使用を推奨します。
手順5：シャーシ引き抜きの準備②

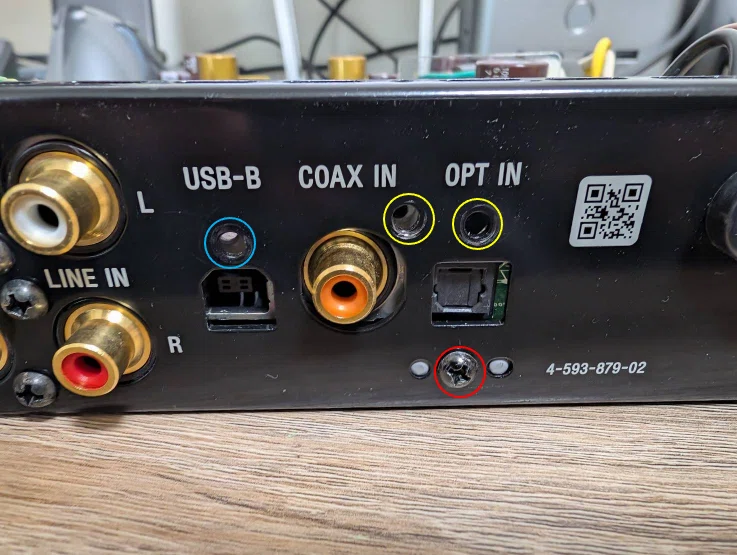

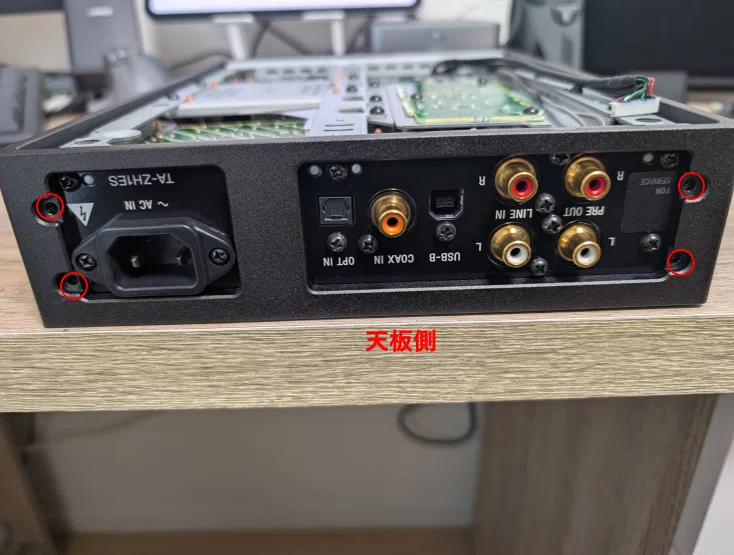

図5に示すように、本体背面のネジ4箇所を外します。
手順6：フレームからシャーシを引き抜く

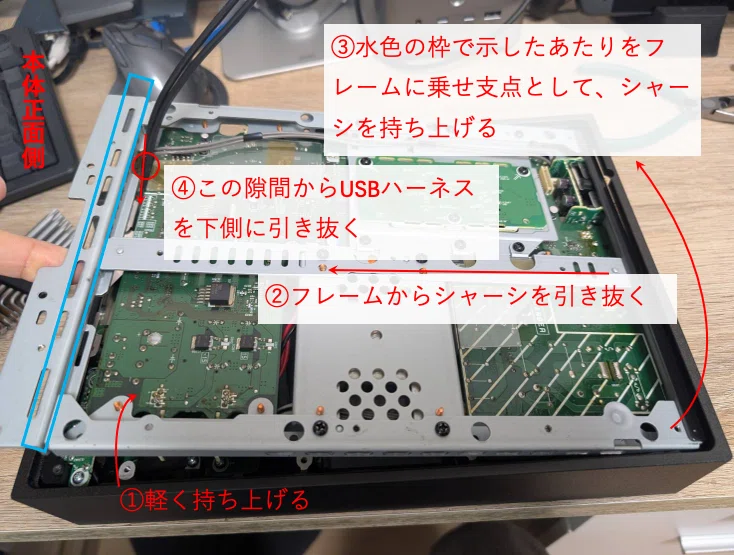

やや複雑な手順ですので、主に図6を見ながらご確認ください。
シャーシの正面側を少し持ち上げる。
そのままフレームから引き抜く。

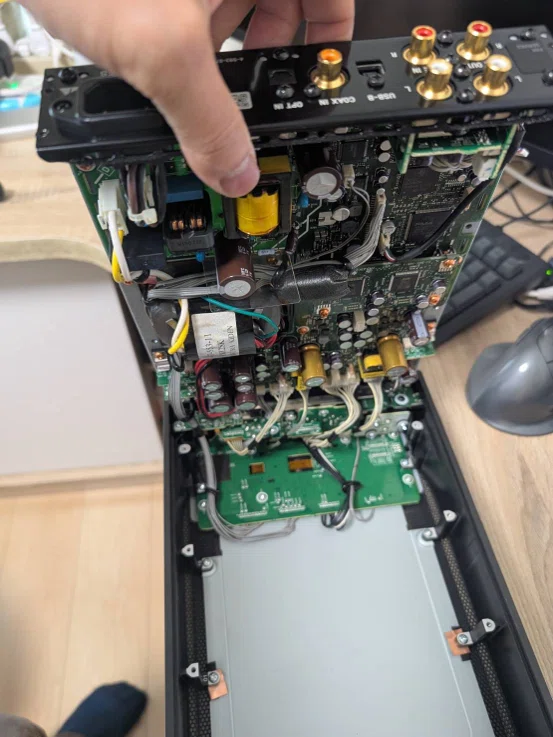

背面側を大きく持ち上げ、図7のようにフレームに預けます。 ※まだ多数の配線がつながっているため、慎重に。

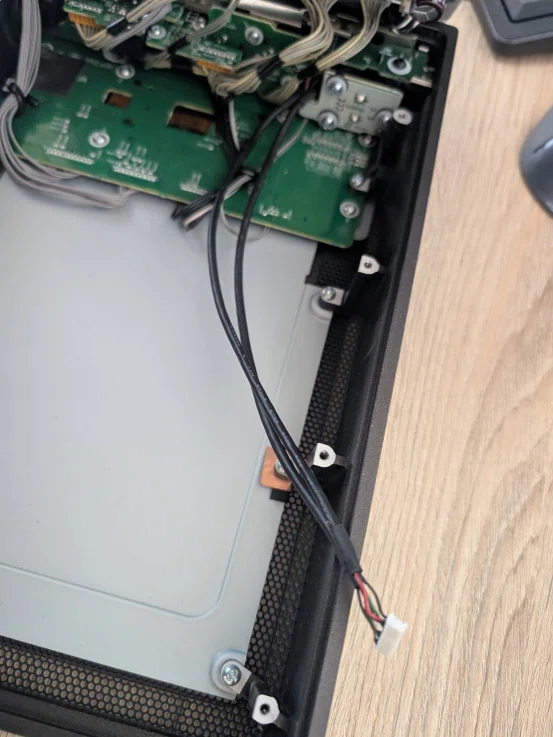

ウォークマン用USBハーネスは画像赤丸で囲った隙間から下側(フレーム側)に引き抜いておきましょう。（引き抜いた後の状態が図8）
手順7：ヘッドホンハーネスの取り外し

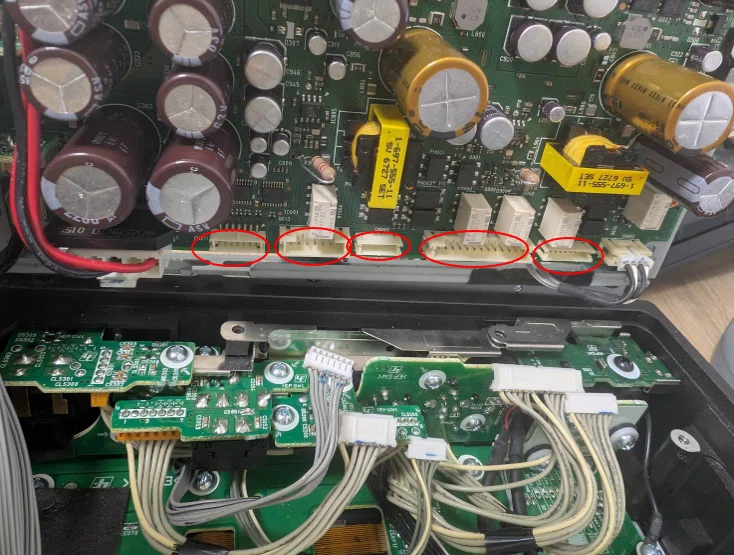

各ヘッドホンジャック基板につながる図9に示す5箇所のハーネスを外します。シャーシの配置の都合上、作業がしづらく、コネクタが硬いので注意。ピン数やコネクタ形状はすべて異なるため、位置を覚える必要はありません。
なお、右端のラインアウトはこの時点では取り外す必要はありません。
手順8：シャーシとフレームの完全分離

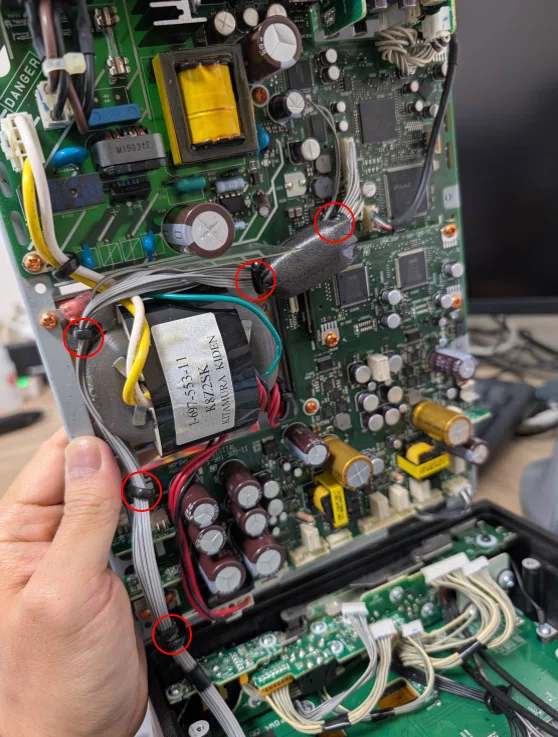

デジタルメイン基板上の留め具（図10赤丸5箇所）から太いハーネスを外します。この留め具はビニール被覆されたただの針金なので、作業しやすいように曲げてOKです。残りのコネクタをすべて抜けば、分離完了です。
手順9：旧基板から各パーツを回収

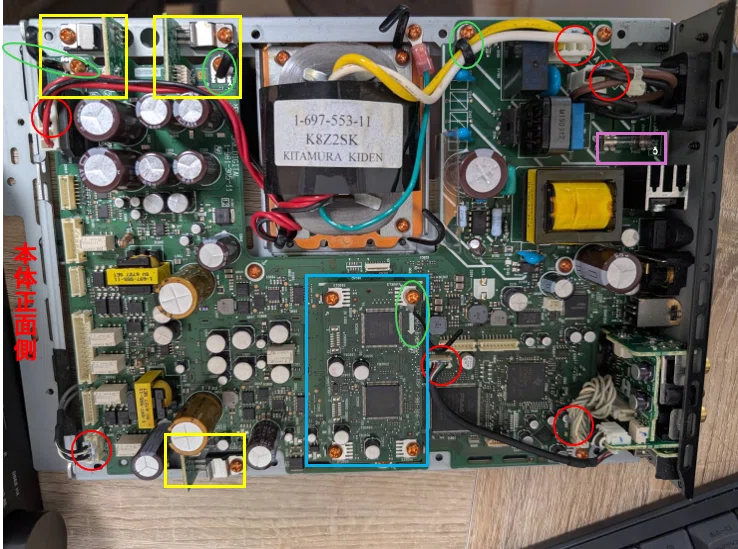

新基板へ移植するために、以下のパーツを取り外します。（図11参考）
コネクタ類（赤丸）： すべて抜く。
DSP基板（青枠）： ネジ4箇所を外し、垂直に抜く。
REG基板（黄枠）： 3枚を垂直に抜く。※それぞれ別物なので、組み立て時は基板上のシルク印刷（番号）を確認してください。
ヒューズ（紫枠）： ホルダーから素手で慎重に外す。
ネジ類： 基板上のすべてのネジを外す。
なお、デジタル基盤取り外しの際に併せて取り外しが必要な留め具の位置は緑枠の部分です。
手順10：デジタルメイン基板の分離
背面側の4つのネジを外せば、シャーシから基板が外れます。 ※図12青枠と黄枠のネジは他と規格が異なるため、混同しないよう注意してください。
部品の調達と技術的背景
なぜ交換用部品が手に入るのか
米国各州で進んでいる「修理する権利（Right to Repair）」法のおかげで、北米では補修用部品が一般向けに正規販売されています。
正規代理店（Encompass）： Sony A-2125-380-A メーカー公認の代理店で、日本への直送も可能です。
その他の手段： eBay等でパーツナンバー「A-2125-380-A」を検索。
パーツナンバーの特定と情報源
「そもそもなぜA-2125-380-Aという番号がわかるのか？」という点について。これも、米国各州で法制化が進んでいる「修理する権利（Right to Repair）」に基づき、正規に情報公開されているためです。
① 北米版サービスマニュアル（正規ルート）
確実なパーツナンバーの特定には、正規代理店Encompassが公開しているサービスマニュアルを確認するのが正攻法です。
Encompass内 TA-ZH1ES製品ページ: https://encompass.com/model/SONTAZH1ES このページ内の「Right To Repair Service Manual」を開くと、公式の分解図やパーツリストが閲覧可能です。p.27にデジタルメイン基板（DIGITAL BOARD）として当該のパーツナンバーが明記されています。
② グローバル版サービスマニュアル（グレー・非公式）
北米版と日本版が同一である確証を得るためには、全世界向け資料との比較が必要です。
Elektrotanya: https://elektrotanya.com/ ハンガリーを拠点とする投稿型の共有プラットフォームです。こちらはメーカー公式ではなく、有志によってアップロードされた資料が中心の「グレー」なサイトですので、利用は自己責任となります。 しかし、ここには北米版以外のサービスマニュアルが掲載されており、日本版の仕様を推測する上で極めて重要な資料となります。
日本版と北米版の互換性をどう判断したか
私は以下の手順で「日本版でも北米版の基板が使える」と判断しました。
資料の収集： 北米版サービスマニュアル、グローバル版（除く日本版）サービスマニュアル、グローバル版ユーザーマニュアル、日本版ユーザーマニュアルの4点を揃える。
AI（NotebookLM）によるクロスチェック： これら膨大な資料をNotebookLMに読み込ませ、「北米版と日本版でデジタルメイン基板に電気的な差異はあるか？」「電源基板の電圧対応範囲は？」といった疑問点を抽出。
人間による最終確認： AIが示した出典箇所（各種類の資料のページ等）を自分の目で確認。
調査の結果、デジタルメイン基板は110V系と230V系の2種類存在するものの、電気的な回路構成は同一（ヒューズ設定の違いのみ）であり、日本（100V）でも北米版基板（115V想定）がマルチ電圧対応の範囲内で正常動作する（ほぼ確実に同一基板である）ことを突き止めました。
※注：Wi-FiやBluetoothなどの電波を発する機器の場合、国ごとに認証や使用可能周波数が異なるため、同様の手法を適用するにはより入念な調査が必要になります。
おわりに
組み立ては分解の逆手順で行うだけですが、ヒューズの差し忘れやコネクタの接続ミスには細心の注意を払ってください。
ソニーが「修理不能」として返却した私のTA-ZH1ESは、こうして無事に息を吹き返しました。正規の修理ルートが閉ざされても、正しい知識・資料があれば、愛機を救う道は残されています。
この記事が、同じように「部品がない」という理由で修理を断られ困っている方々の参考になれば幸いです。
次回予告
本来は、こちらの記事にセットで書こうと思っていたのですが冒頭の通り思いのほか反響があったのでこちらの記事は急いで作成することにしました。
実際に分解してみた感想などは、次回の記事にしたいと思います。
