CiscoACI初期構築手順まとめ(v3.x-v5.x)

Chiroru

🐈 Introduction

  • Cisco ACIにおける初期構築手順を記します。

  • 実行環境はv3.x - v5.xとなります。

  • この記事のゴールはFabricを組むところまでとなります。

📜全体像

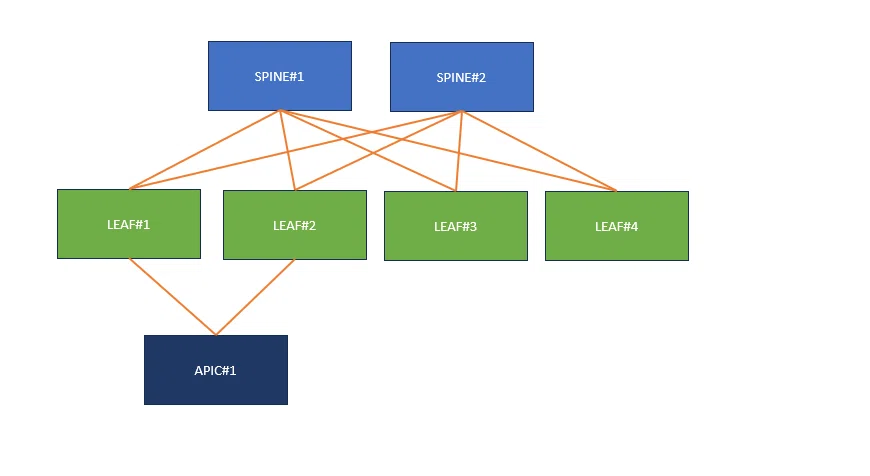

ACI環境全体像

  • SPINE x 2

  • LEAF x 4

  • APIC x 1 (推奨は3台)

⚠️ SPINE同士、LEAF同士は接続しない。

🖊️ 前提条件・準備

  • 外部モニターとキーボードをAPICに接続する。or CIMCのKVMコンソールを起動する。

  • APIC基本設計

    • Fabric Name

    • Fabric ID

    • Cluster数

    • Controller ID

    • Controller Name

  • IP設計

    • TEP

    • Out-Of-Band

  • 各機器が初期状態であること。

  • ケーブル接続は済ませていること。

  • SPINE / LEAFのSerial Numberを控えておくこと。

🌱 Step1 : APIC初期設定

  • APICを起動すると初期セットアップ画面に移行するため必要な値を入力していく。

admin password

  • 任意のパスワードを入力する。再入力を求められる。

⚠️ USキーボード入力となるため記号を含む設定値は注意が必要。
例：@ = shift + 2

Cluster

  • APIC数を入力。今回の構成では1となるが、基本は3となる。

Controller ID

  • APICのNode IDを入力。

Controller Name

  • Host Nameの入力。

  • この画面でTEPやOOBのアドレスを設定する。

  • OOBアドレスを設定することにより同NW内からAPIC GUIに
    接続することができるようになる。

  • APICが複数台ある場合は上記手順を繰り返す。

  • APIC GUIから以下に遷移し、Health Stateが[Fully Fit]であることを
    確認する。

System -> Dashboard -> Controller Status

🪴 Step2 : SPINE / LEAF登録

  • APIC GUIにログインし、以下の通りに遷移する。

Fabric -> Inventory -> Fabric Membership

  • 最初はAPICと直接接続されている機器のみ表示される。
    (今回の構成だとLEAF#1/#2)

  • Serial Numberを基に以下を設定する。

    • Pod ID

    • Node ID

    • Switch Name

    • Role

⚠️ Node IDはSPINE100番台、LEAF200番台等にすると管理がしやすい

  • Switchを設定していくと徐々にFabric Membershipに未登録のSwitchが
    表れてくるので、同様に設定していく。

  • Statusが[Active]になることを確認する。

💡 Appendix

Fabricに表示されない場合

  • Versionを合わせる必要があるためVersionの確認を行い、必要があればVersionUp/Downを実施する。

  • 初期化されていないと表示されないので初期化を行う。

Name等の値を間違えて入れてしまった場合

  • Nameは更新できない値となるため基本的には再設定が必要となる。

TEPアドレスとは

  • Tunnel Endpoint

  • LEAF同士がVXLANで通信するためのIPアドレス
