Vespa P200E、 DIY repair and retrofit report

Back to index page:=>Some bookmarks for my projects

このVespaの略歴

昔、先輩の大野さんの「先天性股関節脱臼」がお悪くなって、1年半ほどしか乗ってなかったこのベスパがわが家へ来た。
40年前の昭和59年(1984年)の夏だった。

「大動脈解離」という病で早くに亡くなった妹が発症してから2年目、東京の板橋病院に2度目の入院の時、来たばかりのこのベスパで見舞いに行った。

その後、一時退院してわが家で静養しているときは、この Vespa の後ろに乗せて、出来たばかりのレストラン へお茶に連れて行ったことがあった。

Vespaもピカピカだった。
気取り方が上品でかっこいいマスターが
「ベスパで来てくれたなんて嬉しいですねぇ。」
と言ってくれた。

30年くらい前にひどい目に遭った。
突然の集中豪雨で、町の斜面を下ってきた濁流にのみこまれて、エンジン内部にまで土が入ってしまい、分解して再稼働させたが、大変だった。
それから数年乗ったが、忙しくなって乗りそびれが続き、ある時から動かなくなってしまい、次第にこんな姿になっていった。

この春に15年放置していたホンダのフュージョンを再生させた。
その直立一気筒のエンジンがたくましく動くようになってくれたので、次にこれを直して、また2ストローク エンジンの気持ち良い加速を味わおうという気になってきた。

製造年月日はいつ頃だろう？

大野さんは新車で買って１年半ほど乗っていた。
ウチに来る一年半前の、1981年〜1982年に購入されたとして、ベスパ店の在庫時間や、輪入の船旅時間を推定に入れると、さらに2年くらいは遡って、1979年〜1980年頃の製造かも知れない。

そんな推定で1970年代後半にイタリアで製造されたモデルと仮定してみる。
海外のベスパ関連サイトをみると、P200Eの電装品配線図がいくつかアップされている。これはベスパの配線が製造時期毎に変化してきたからだ。

(配線図、その1)
その中からこのVespaに近い配線図を選び出してみた。コチラ↓
https://images.app.goo.gl/K6dBAhLWiToFaLcn9

この図の下方に
" VESPA P200E (VSX1T) with key and vattery before 1979 "
と記されていて、
「キーとバッテリーが付いた1979年以前製造のベスパP200E (VSX1T)」
とある。
これかもしれない！

(配線図、その2)
このサイトの同じページ内に製造年月日を記載していない別の配線図がある。
https://www.scooterhelp.com/electrics/wiring/VSX1T.no.battery.pdf

右手ハンドルのスイッチの構造は、こちらの配線図の方がこのベスパに近い。
どちらなのか、迷うところ。

1979年〜1980年頃に製造されたものとすれば、今年令和6年(2024年)は45才くらいになっている。

このP200Eの前にP200があったらしい。「E」が附されたのは、それまでの機械式ポイント点火から、コンデンサとサイリスタを組合せたCDI式の電子点火に進化したからと思う。　

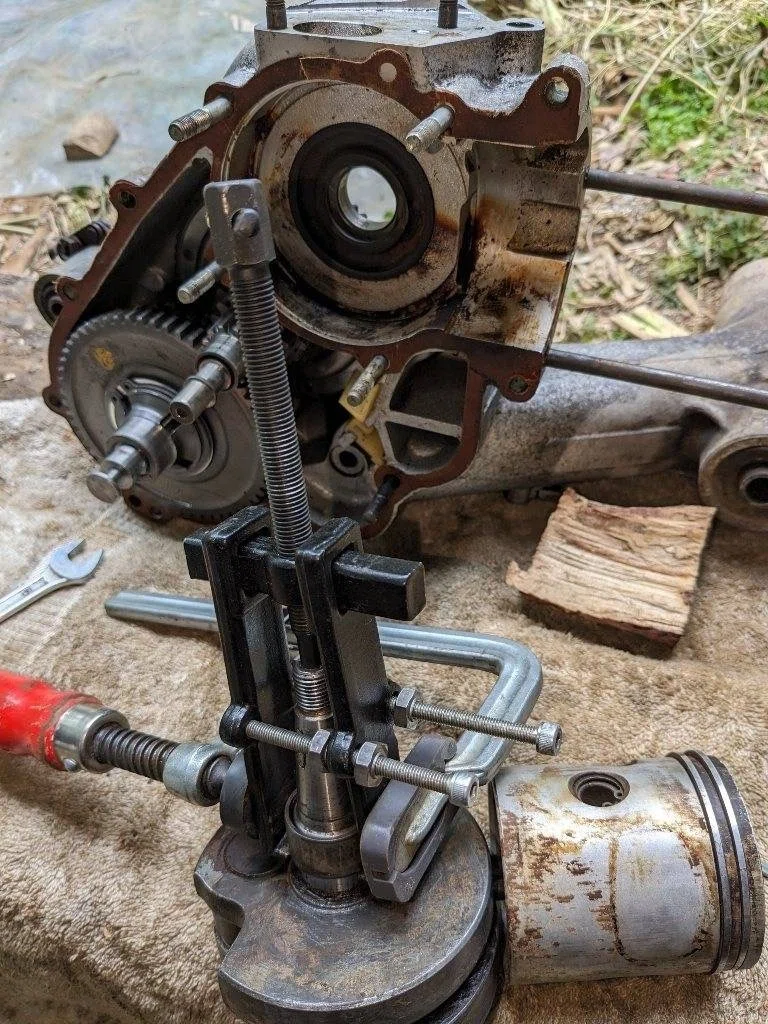

クランク室分解

足を置く平たいプレート部分は錆で穴がいくつも空いている。
腐食はココが最も進んでいる。

キック スタータでクランクが回らない。
分解すると、ピストンがガム物質で固まっていた。

燃料を満タンで保管していたのに、タンクは空だったから、混合ガソリンがキャブレターからクランク室へ落ちて、その後ガソリンだけ気化してしまい、後に残った混合油がガム物質と変質したのだろうと推測している。

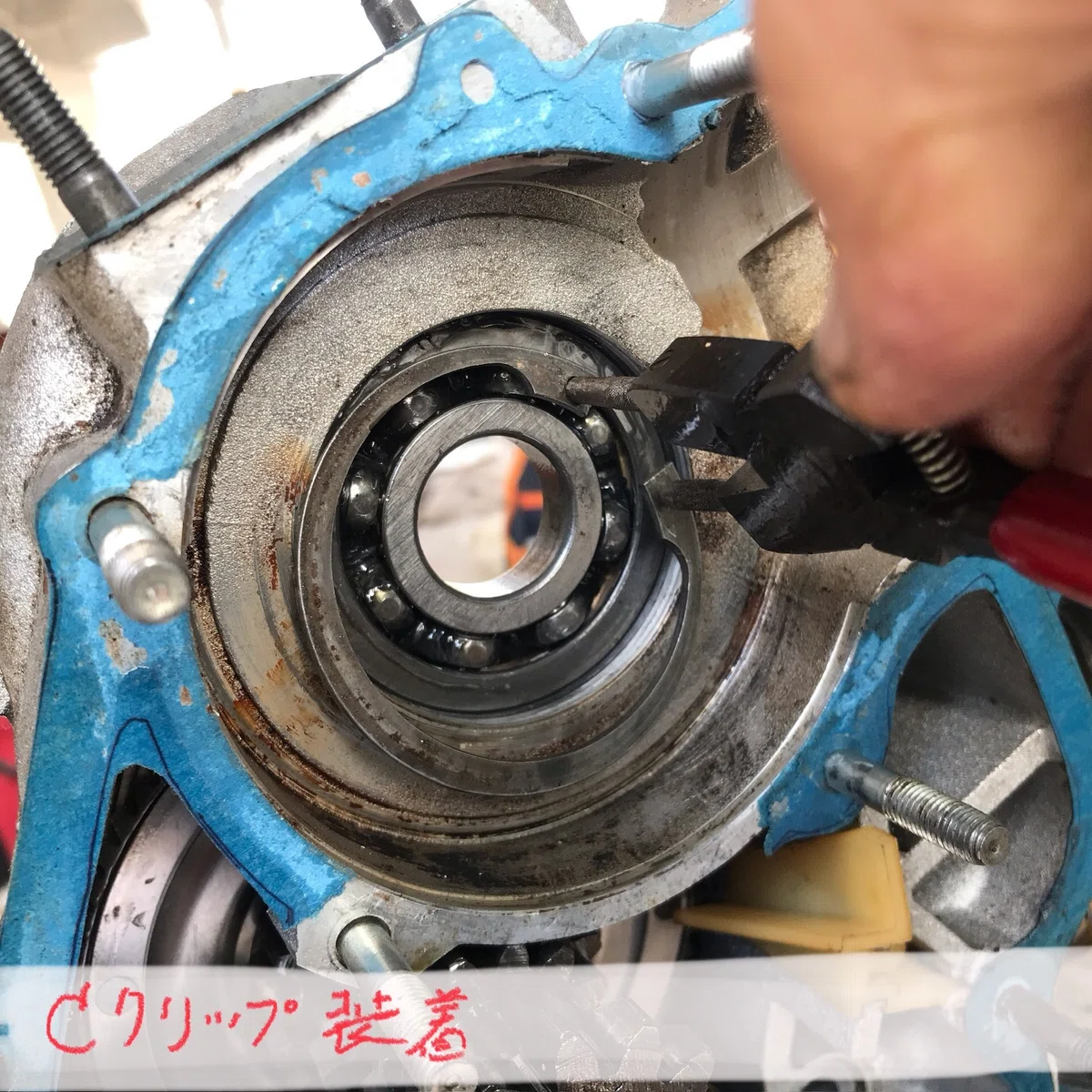

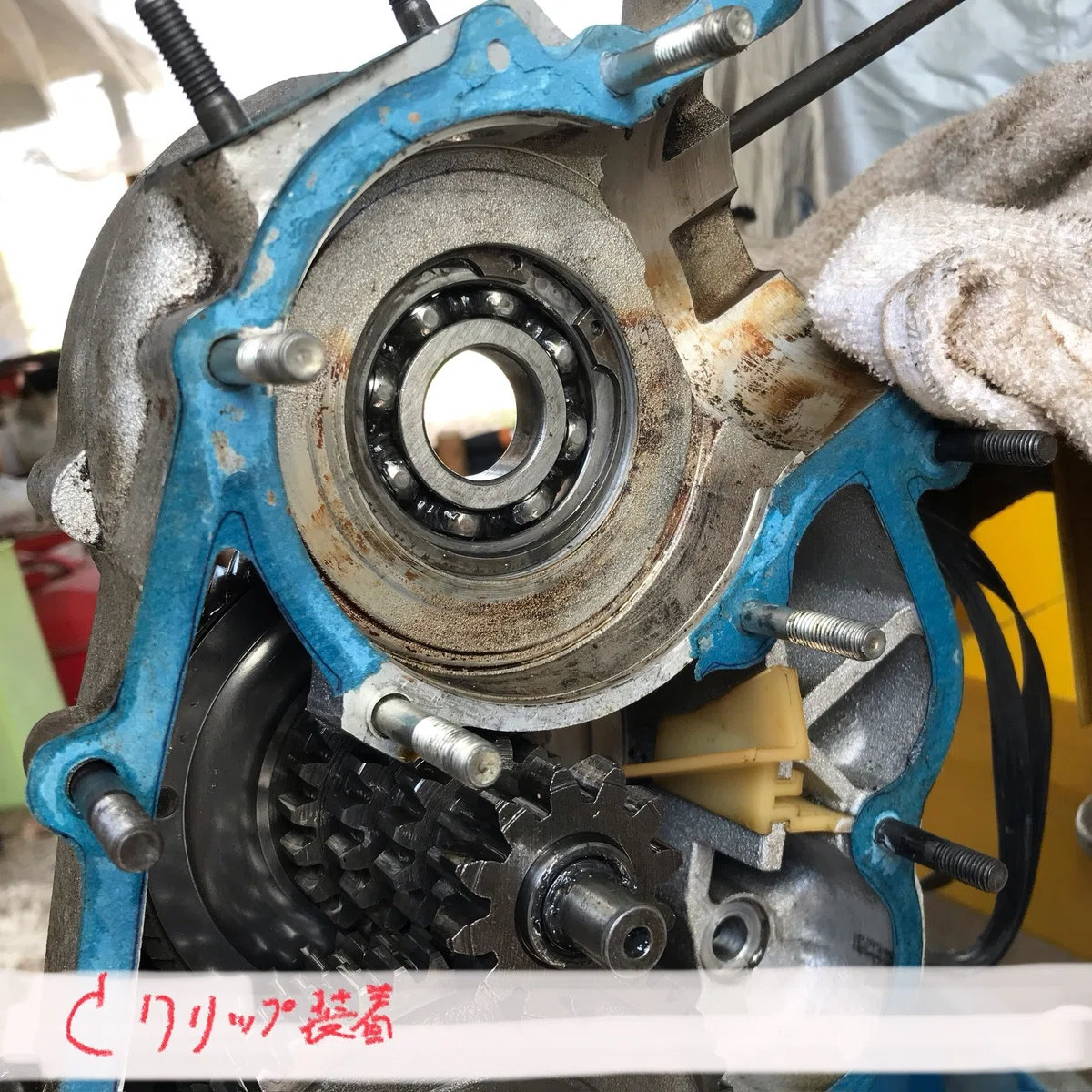

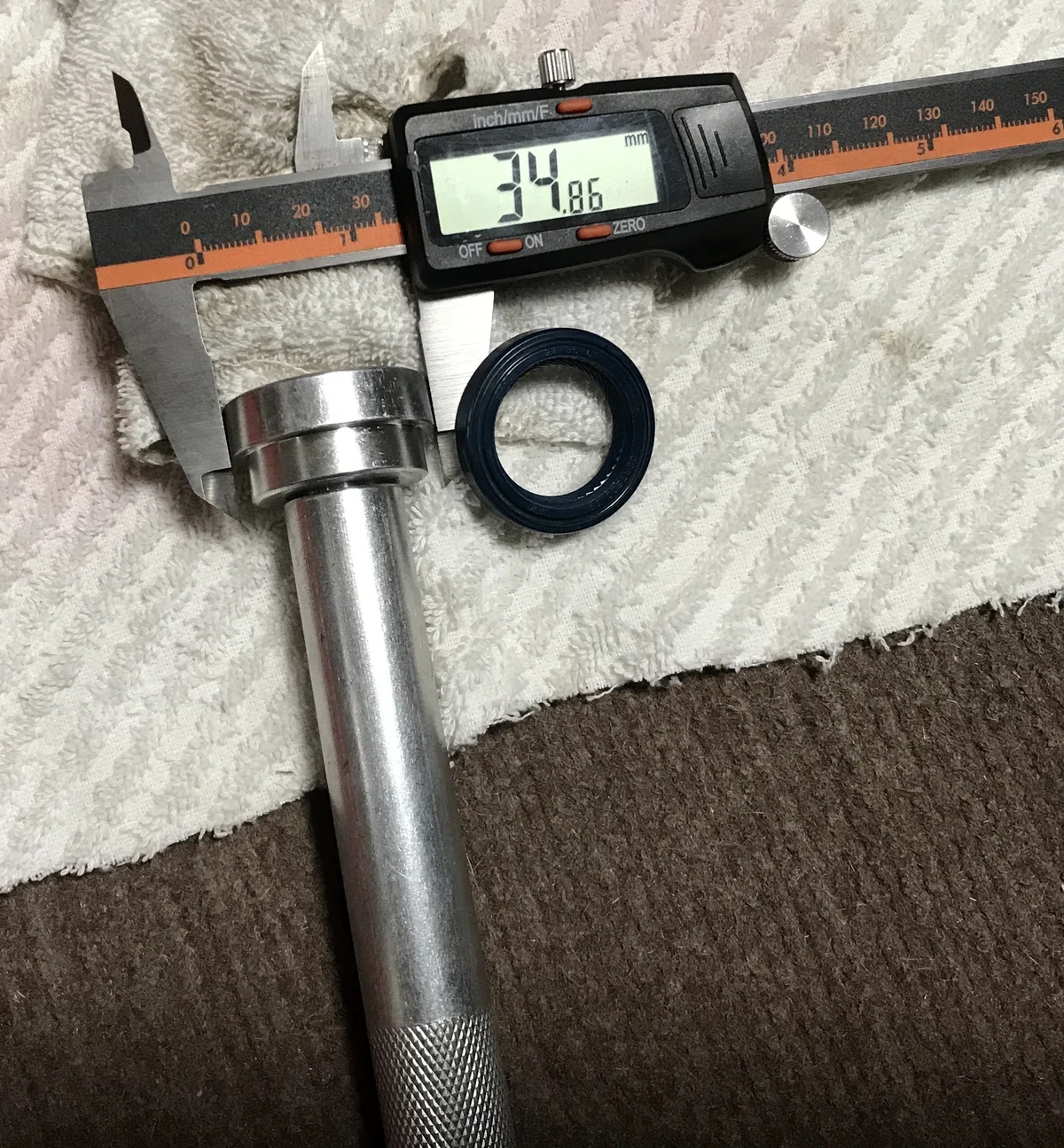

クランク ベアリングの寸法

ガム物質のおかげでベアリングは一つも錆が出ていなかった。
クランク室もキレイで良かった。

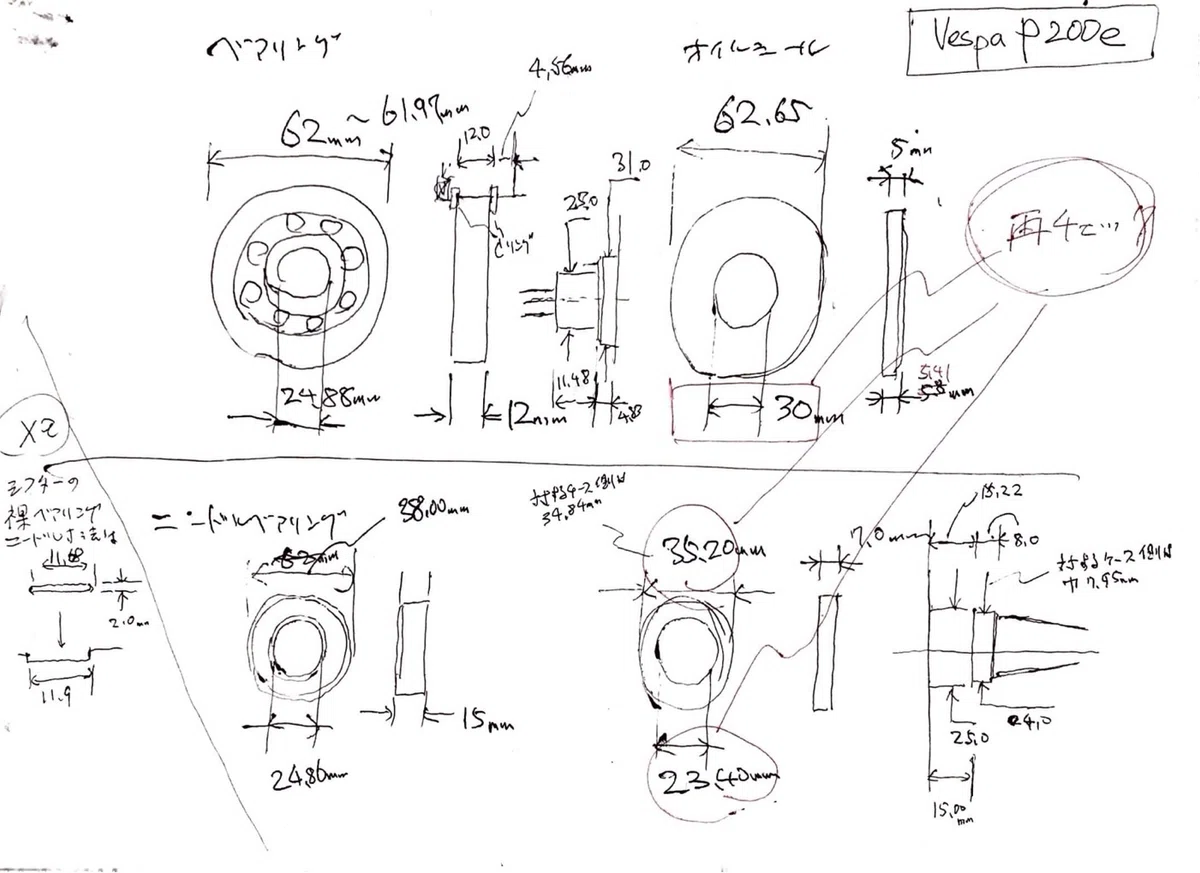

クランク ベアリングの寸法は次の通り。
下の画像で、

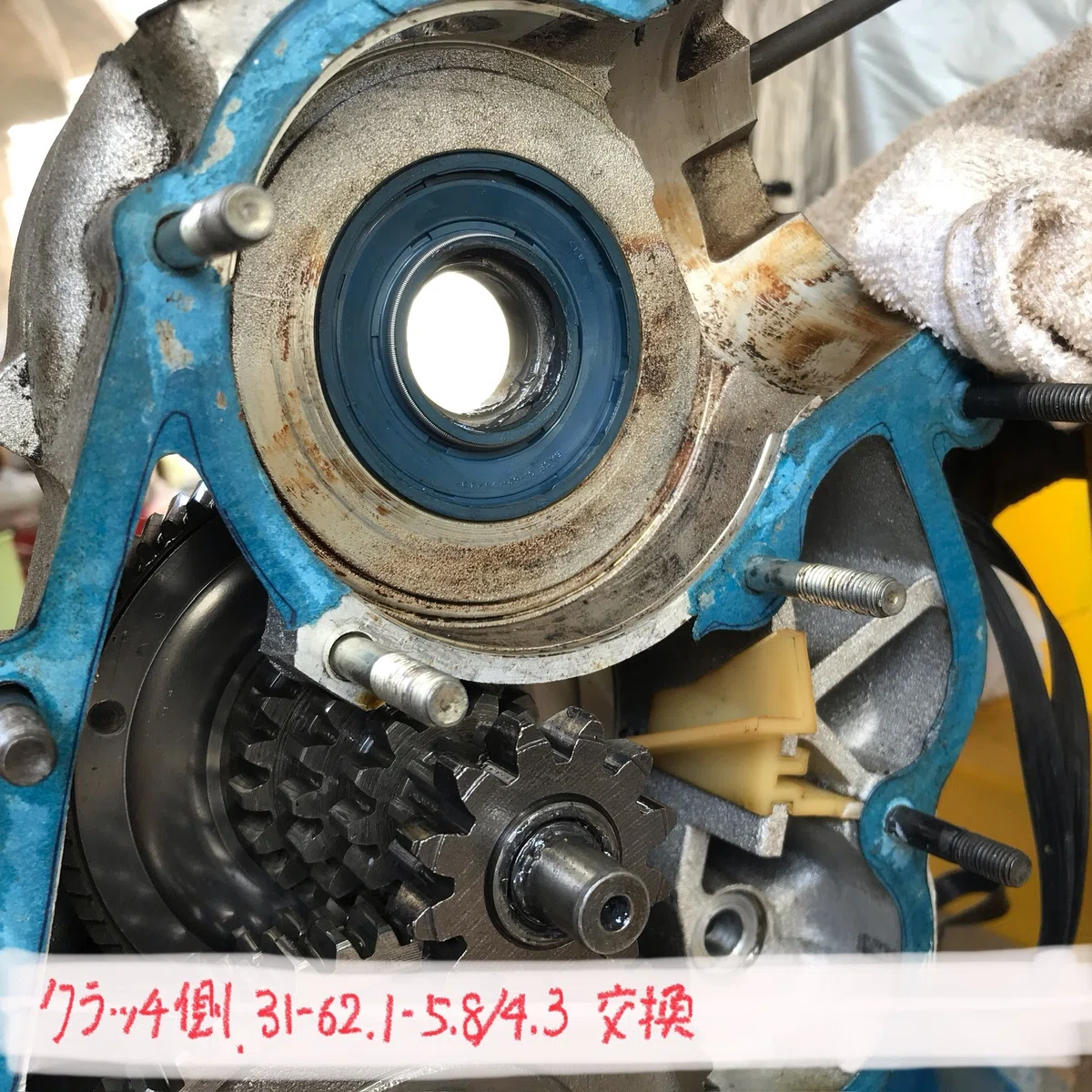

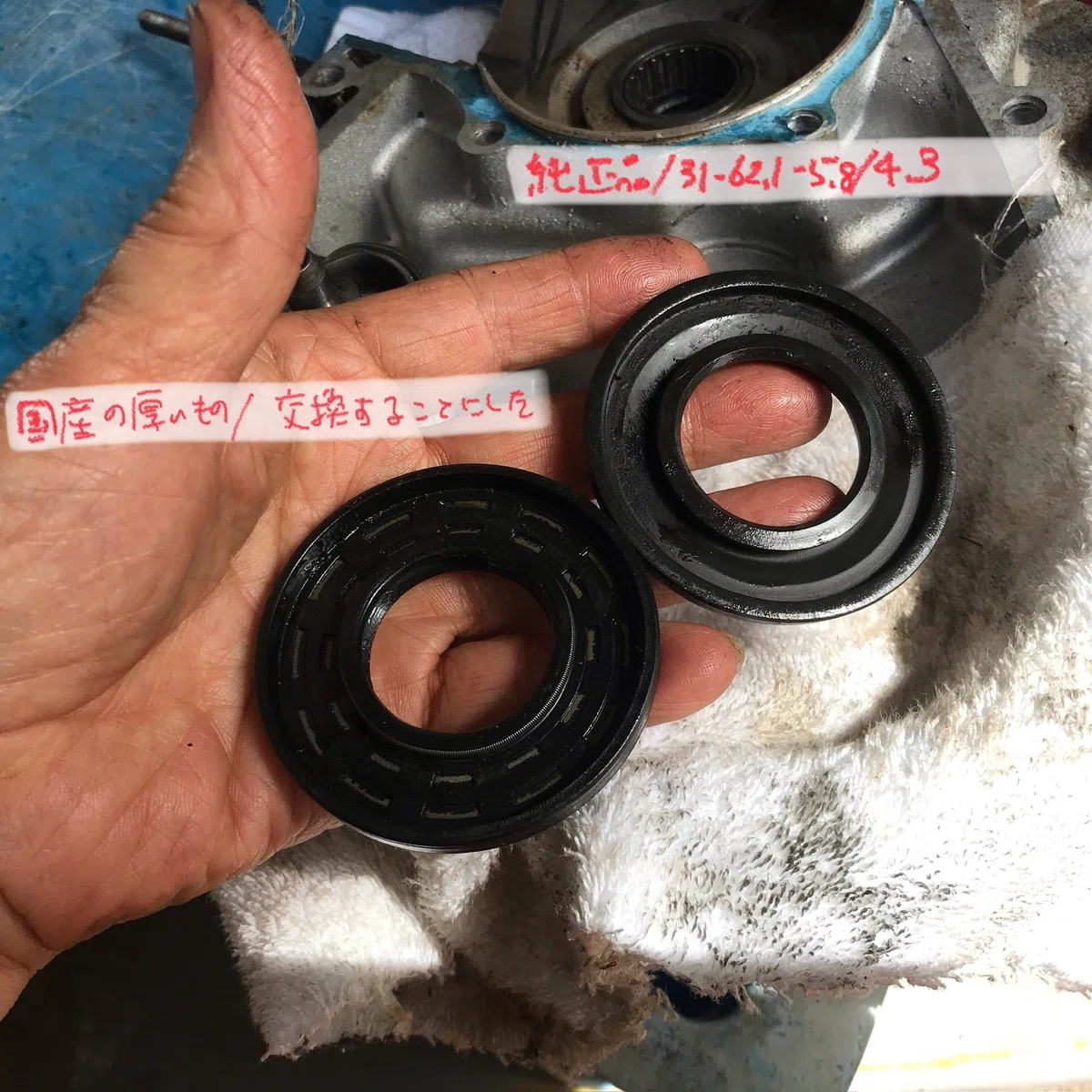

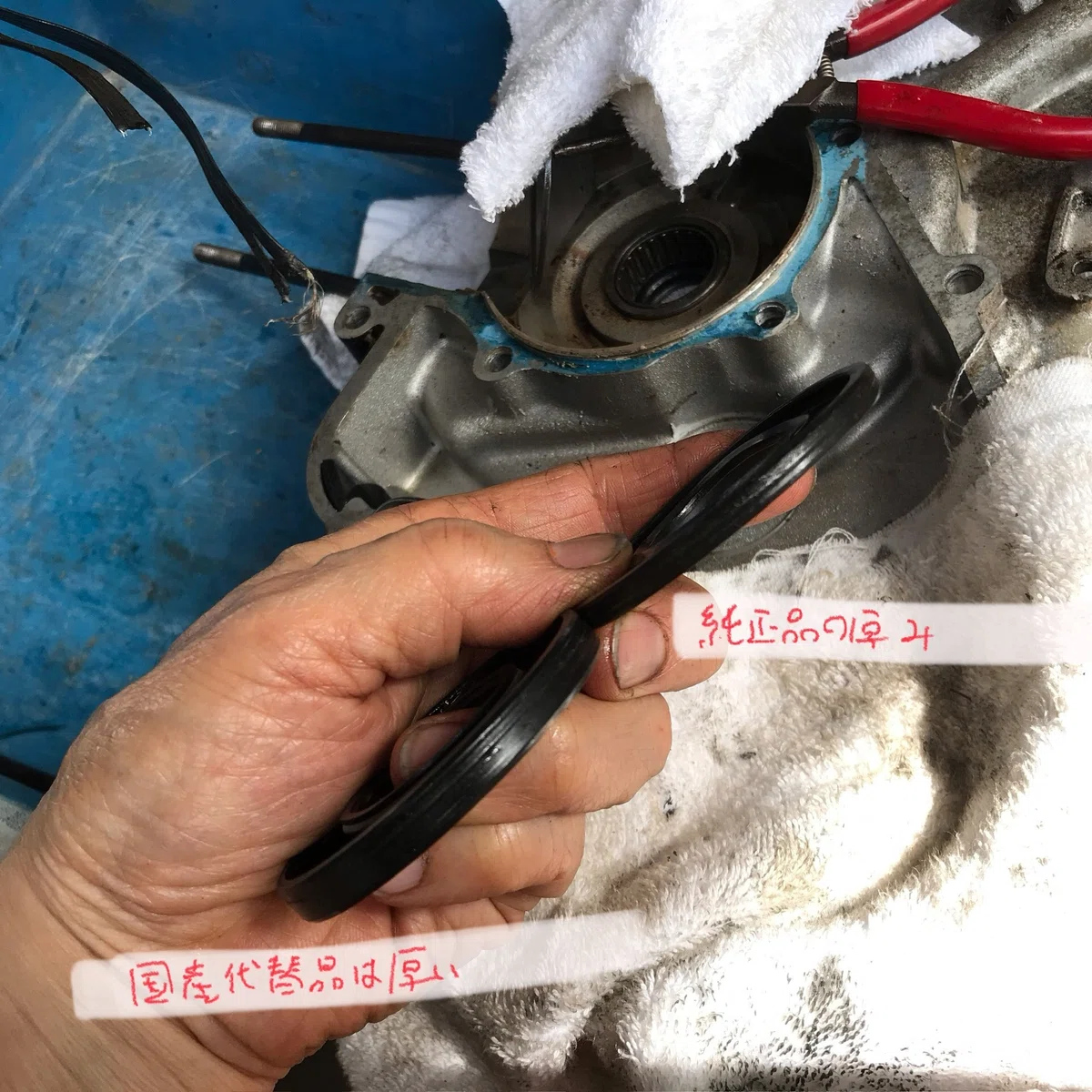

上段のオイル シールは「厚み5ｍｍ」のものが見つかりにくい。

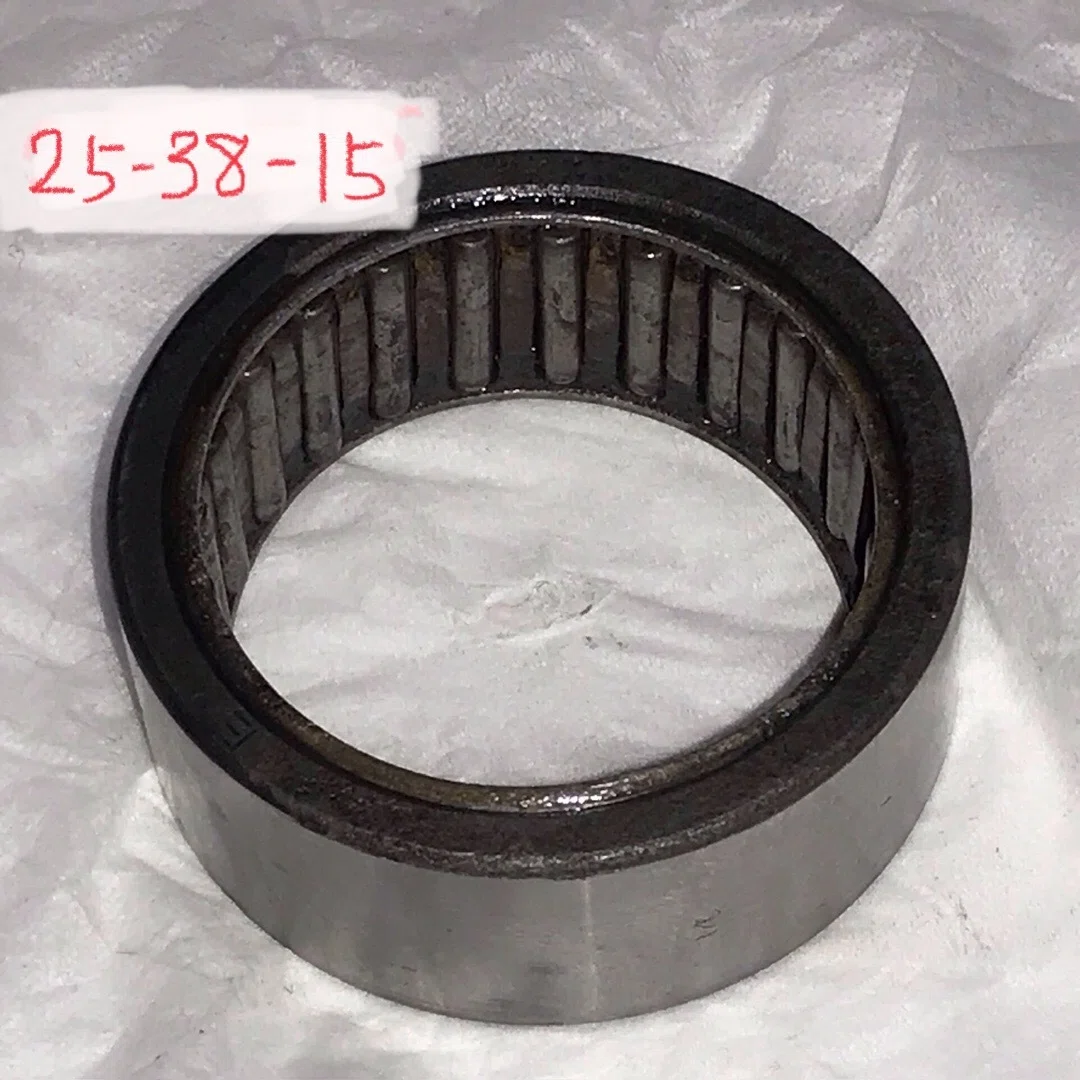

下段のニードル ベアリングもこのサイズはなかなか無い。
純正を取り寄せるしかないのだろう。

エンジンユニット組立て

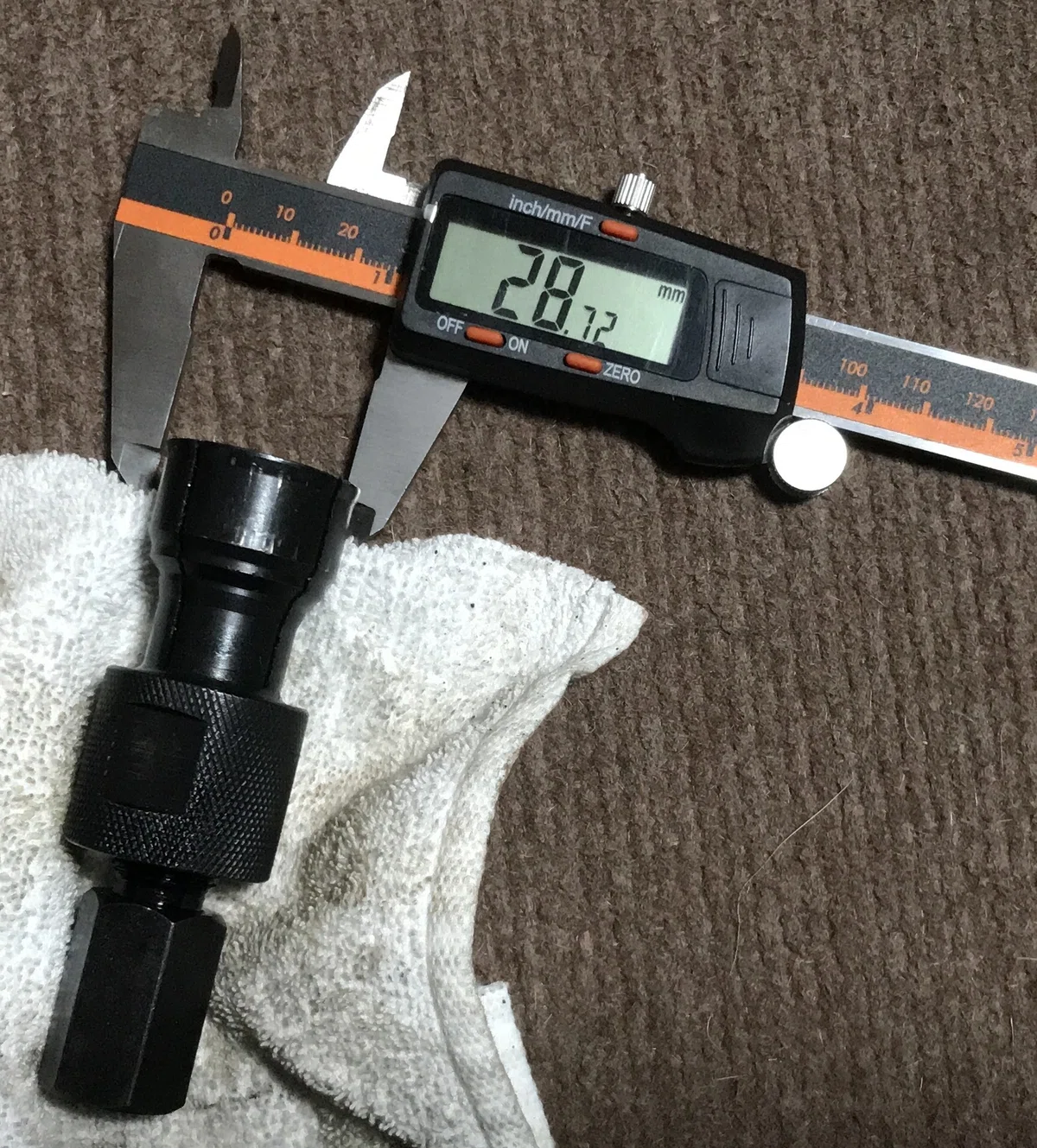

発電 ユニット

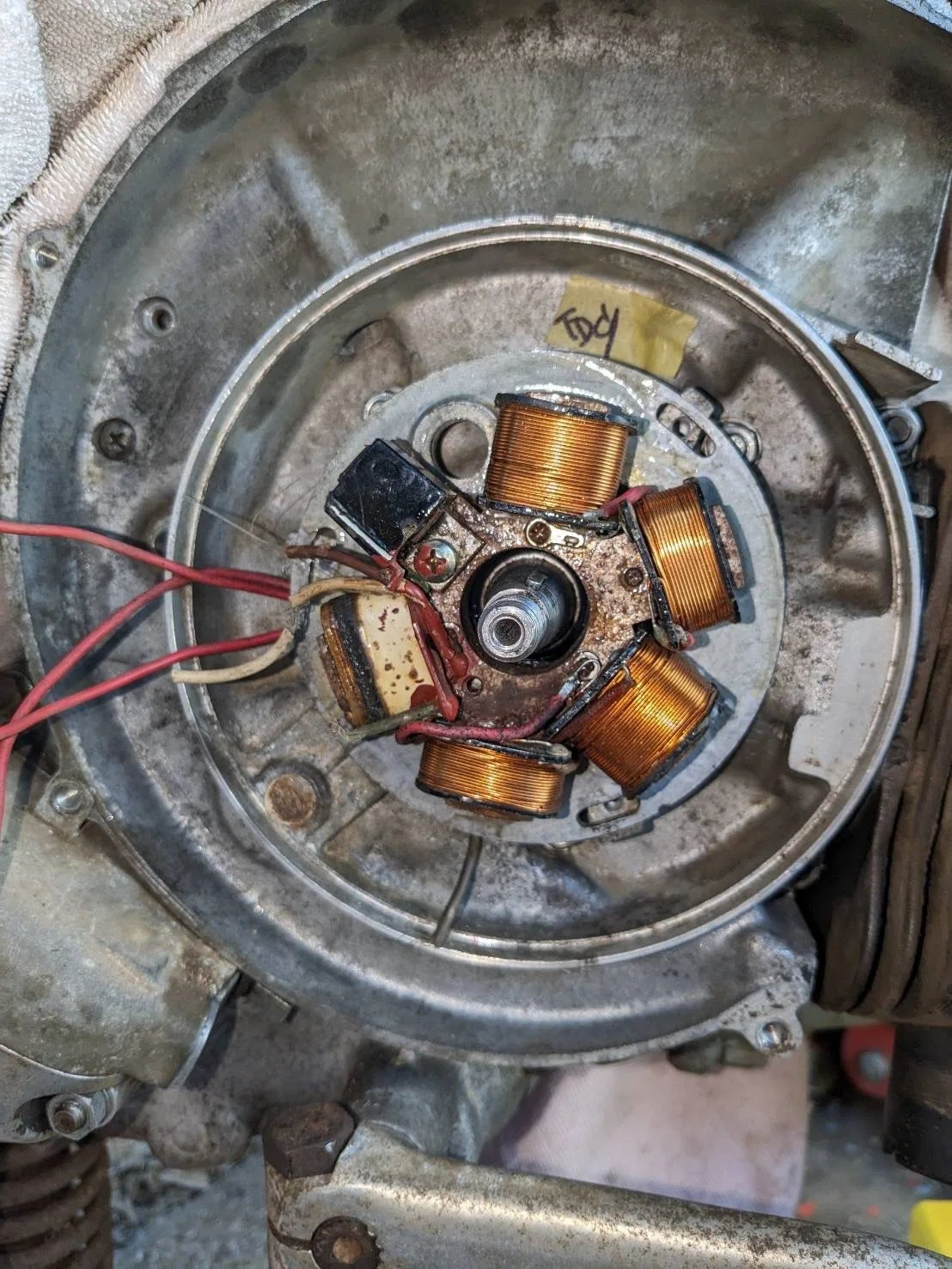

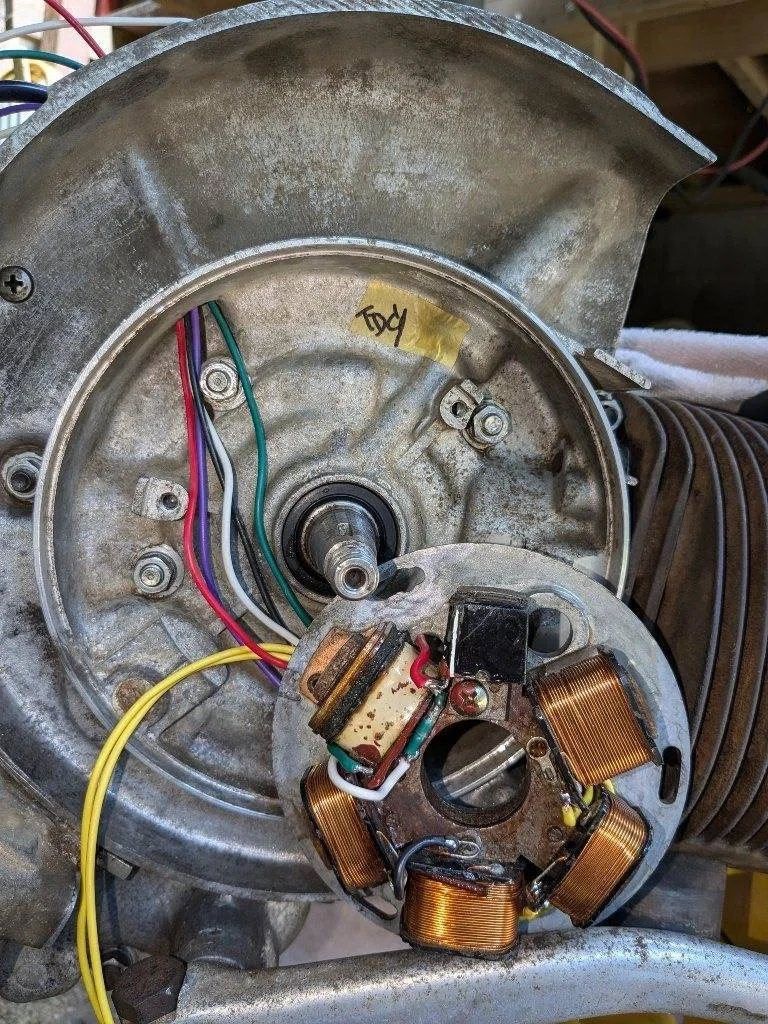

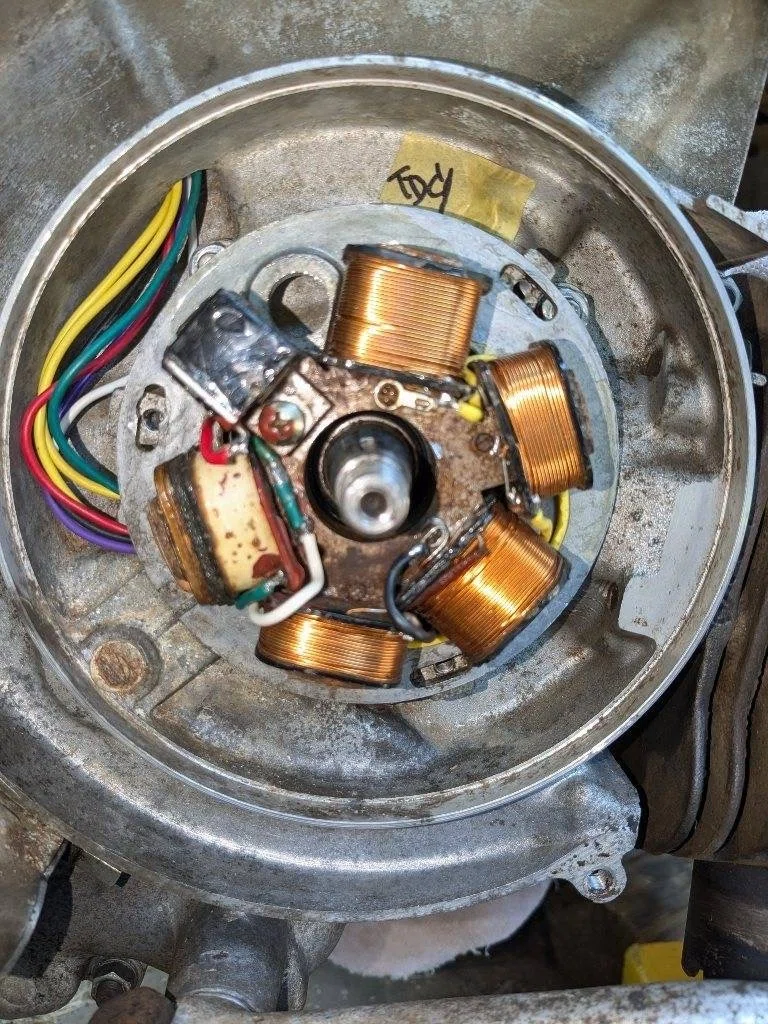

発電・イグニッション ユニットを恐る恐るチェックしてみた。

上の画像で黒い小箱はPulser Coil。点火時期のシグナルを拾う。

黒い箱の下の白いテープを巻いてあるコイルがExcitor Coil。CDIユニットの中に介装されている Capacitor（コンデンサ）に電力を供給する。

電力が溜まった頃合いで Pulser Coil が点火時期のシグナルを拾うから、そのシグナルが CDIユニット の中に介装されているサイリスタを開いて、それで一次コイルに100V～200V 程度の電圧が流れて、すぐに去る。
その瞬間に二次コイルに1万V以上の高電圧が発生するから、スパークが飛ぶ。

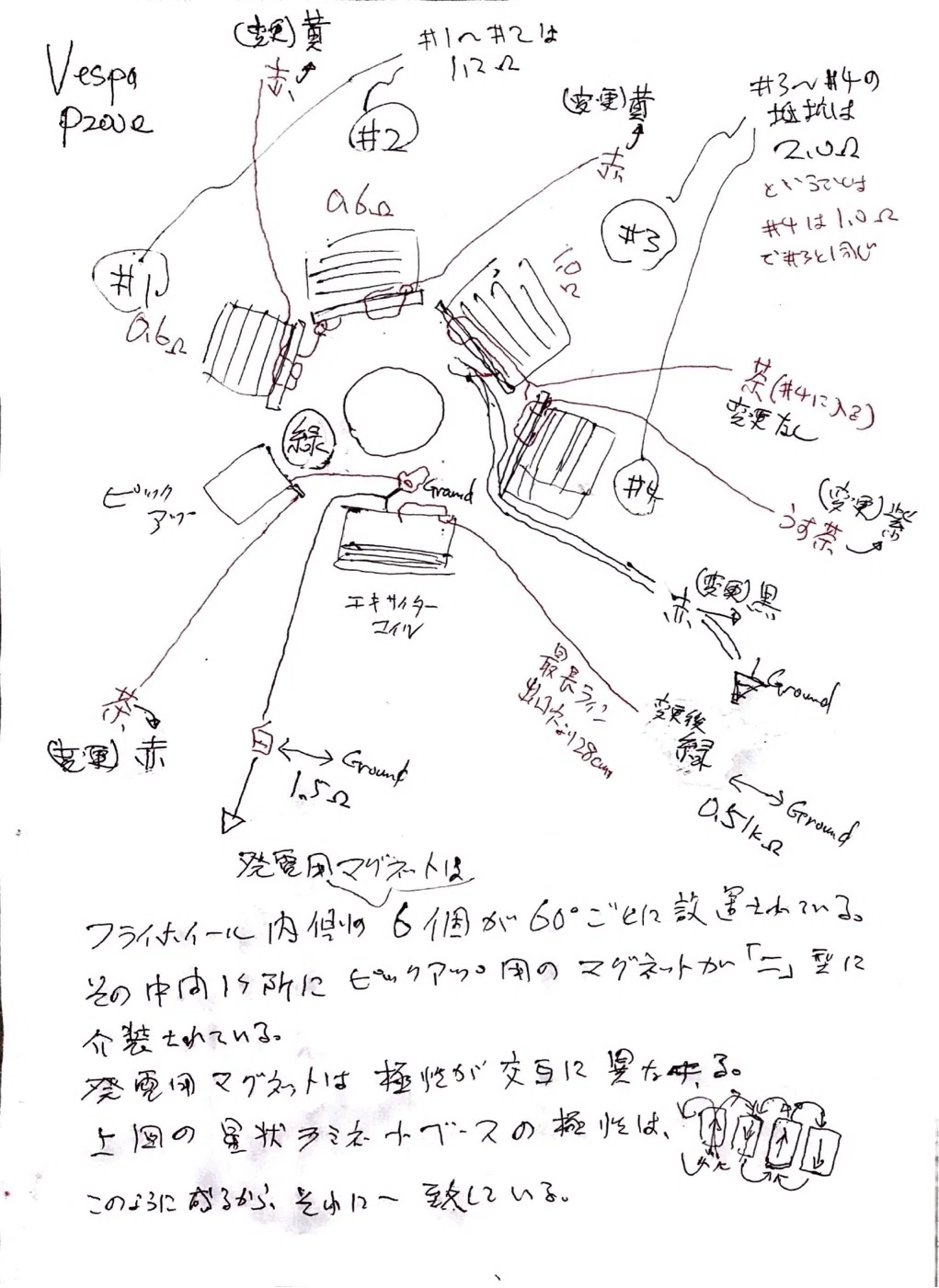

それぞれのコイルの抵抗値を測ってみた。

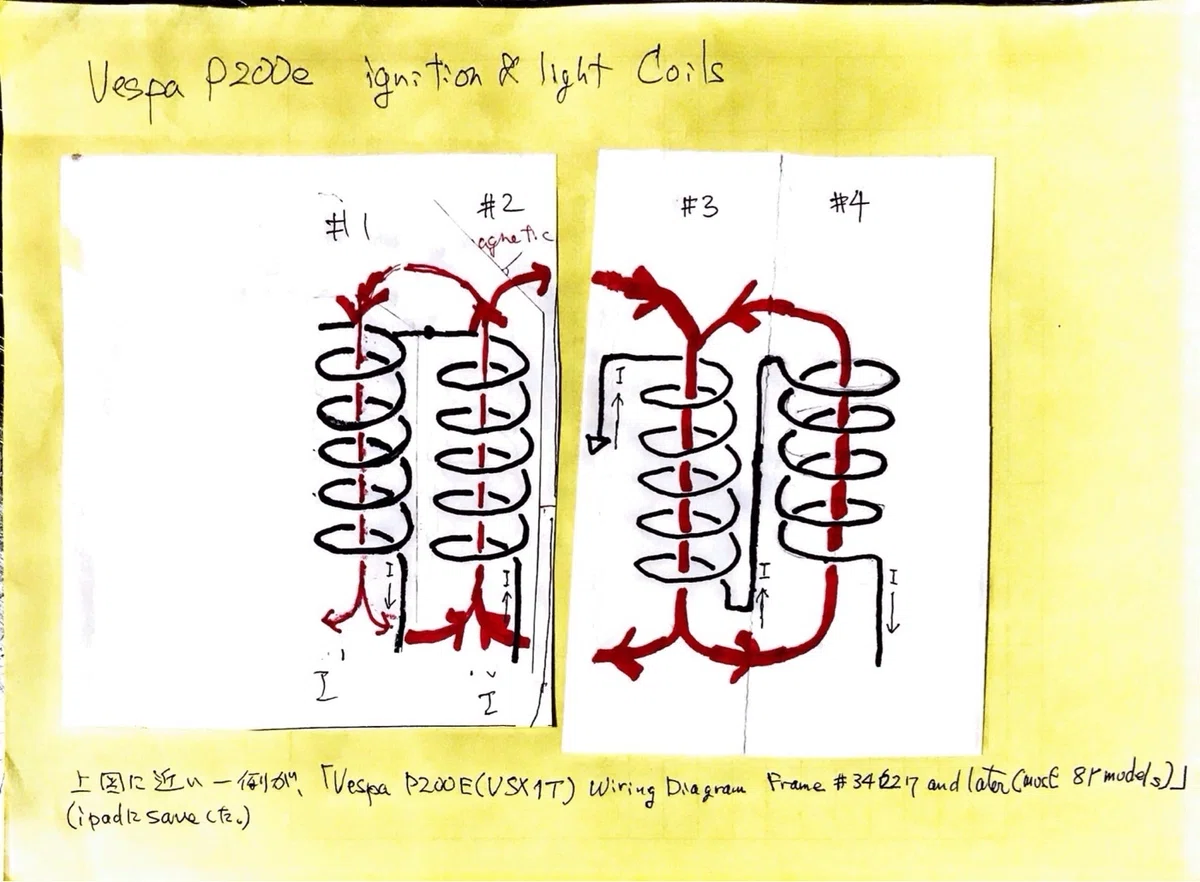

エナメル線の色がキレイに残っている4つのコイルは、それぞれこういう　↓　具合の働きだった。

Pulser Coil 用の特殊なMagneto

二つ上の画像にもメモしてあるが、

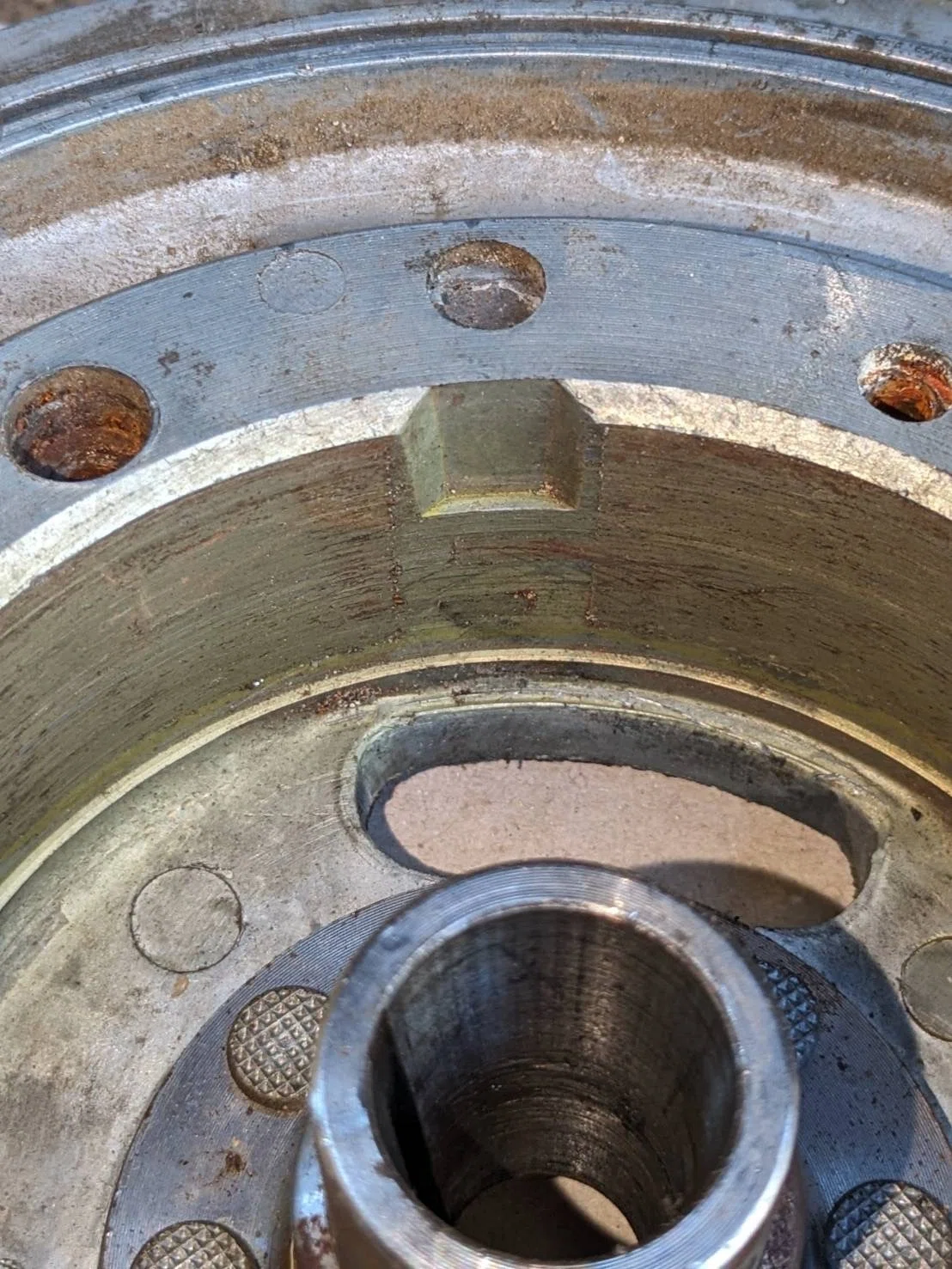

フライホイール内側の発電用 Magneto は6個（箇所）あり、それぞれが60度の角度で介装されている。
このうち5個の Magneto は発電用で、1つが点火時期のシグナルを作るMagnetoで、Pulser Coil 用になっている。
この Pulser Coilに点火時期のシグナルを送る Magneto だけが、下の画像　↓　のような具合になっている。

CDI（イグニッション）ユニットと、Pulser Coil、Excitor Coilの接続

イグニッションユニットと、Pulser Coil、Excitor Coilの接続は下図　↓　。

進角はマイルドな設定

下図で、上の方に「TDC | 」とテープでマーキングしたのは、
フライホイールのマークが上死点に来た時の位置

進角を目視のおよそで見積もると、TDCの前方15度くらいに見える。
この時代の米国製チェーンソー、McCulloch（マッカーラック）の進角は25度程度だから、マイルドな調整と感じた。
これならキックバック（ケッチン）も少なくて、始動が楽なのだろう。

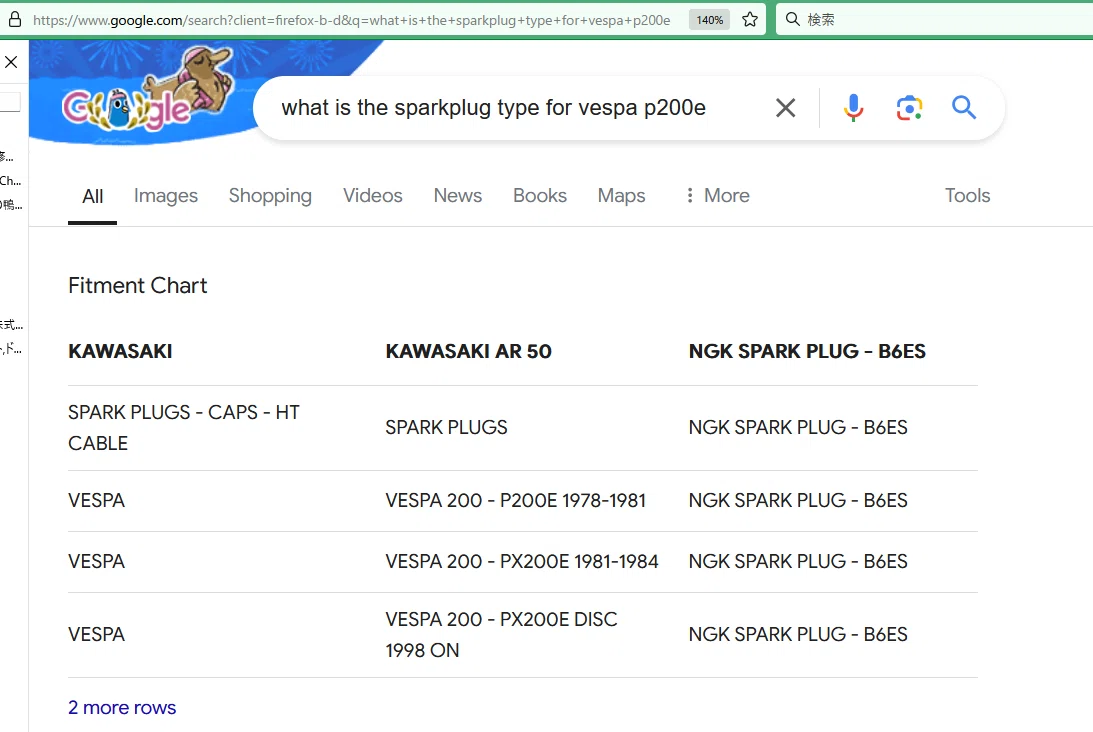

スパーク・プラグのタイプ

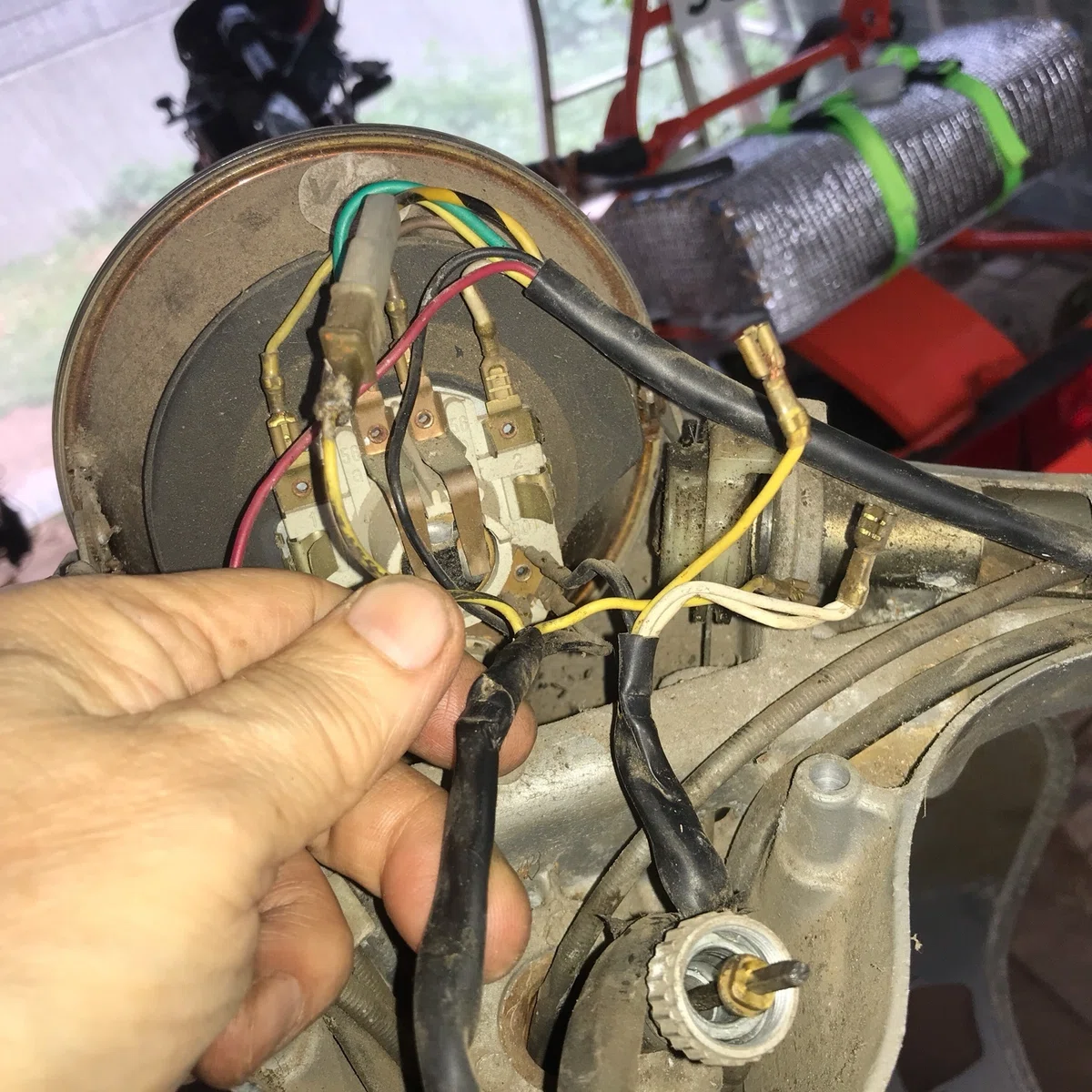

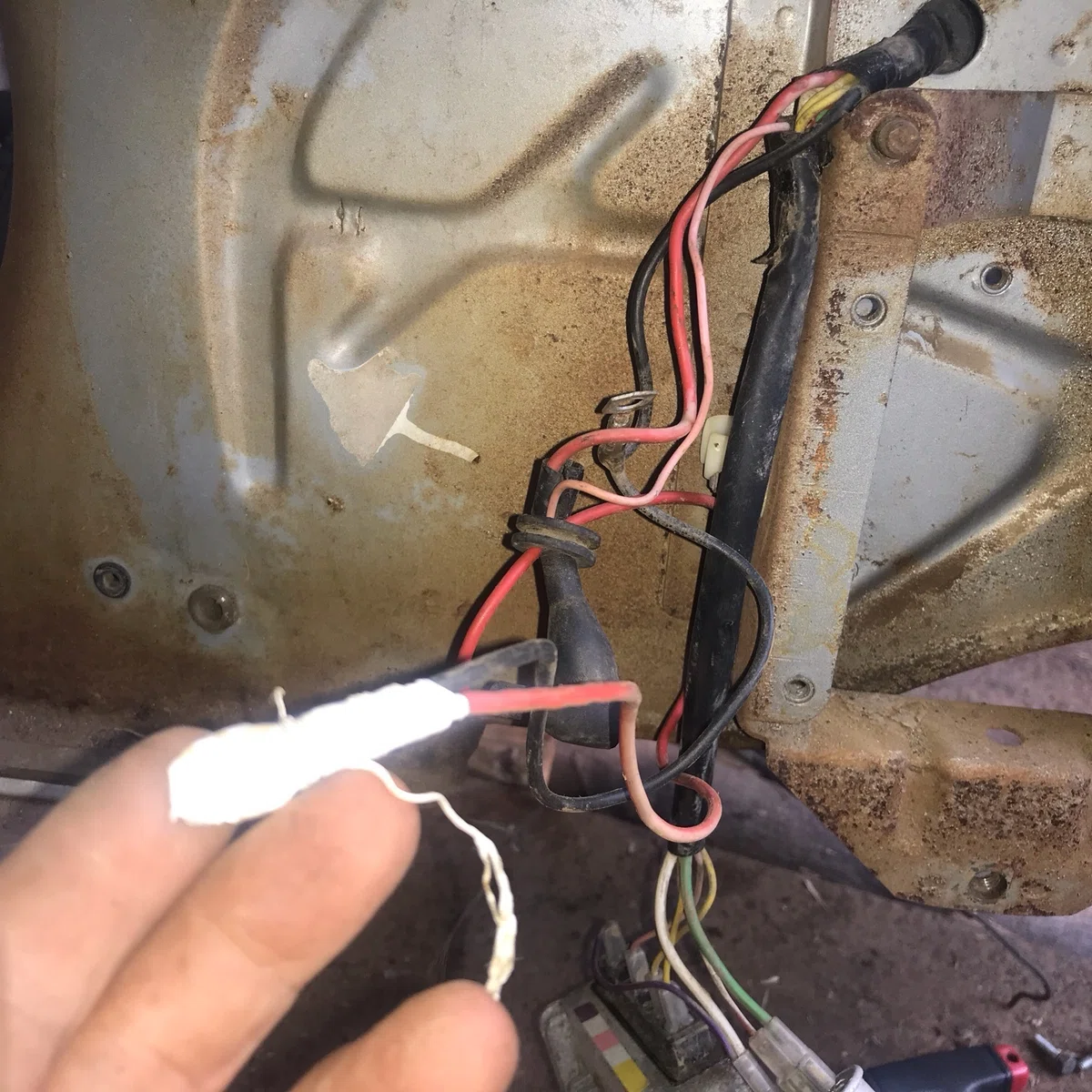

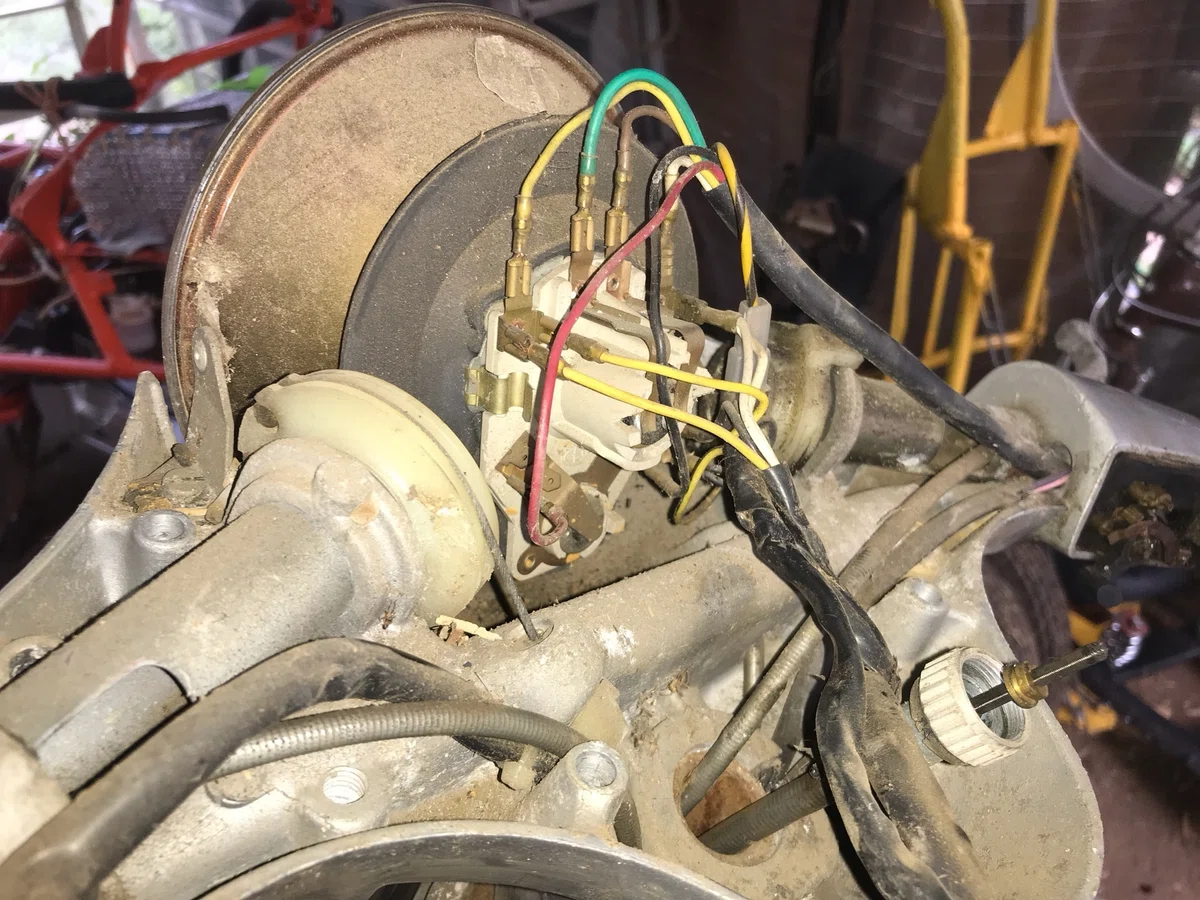

発電ユニットのカラー電線を交換する

新しいカラー電線を半田付けし直した発電・イグニッション ユニットを装着する。
カラー電線の色は次の通り。
　　赤：Pulser Coil からの点火時期信号をイグニッション ユニットへ送る。
　　緑：Excitor Coilからの100V～200VのExcitor 電流をコンデンサへ送る。
　　紫：「紫～GND」間でAC17V以上発生する。
　　黄：「黄～黄」間でAC14V以上を発生する。
　　白・黒：Ground（GNG/基準電圧）。

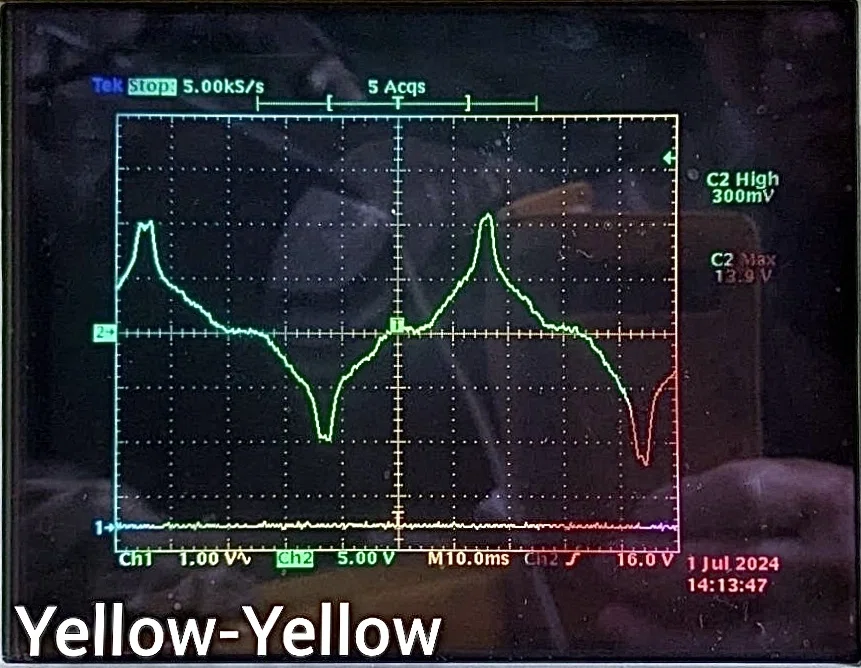

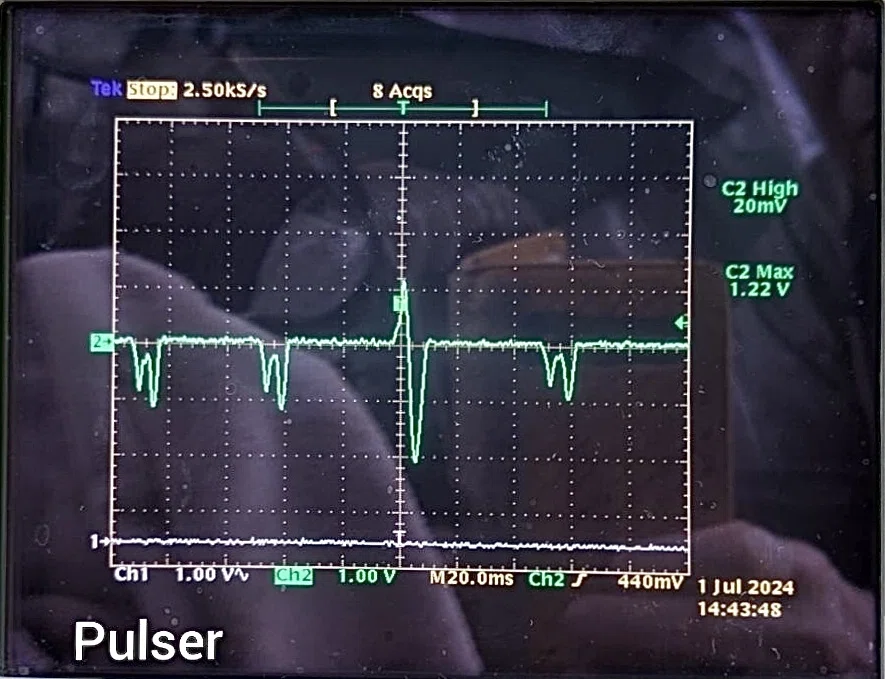

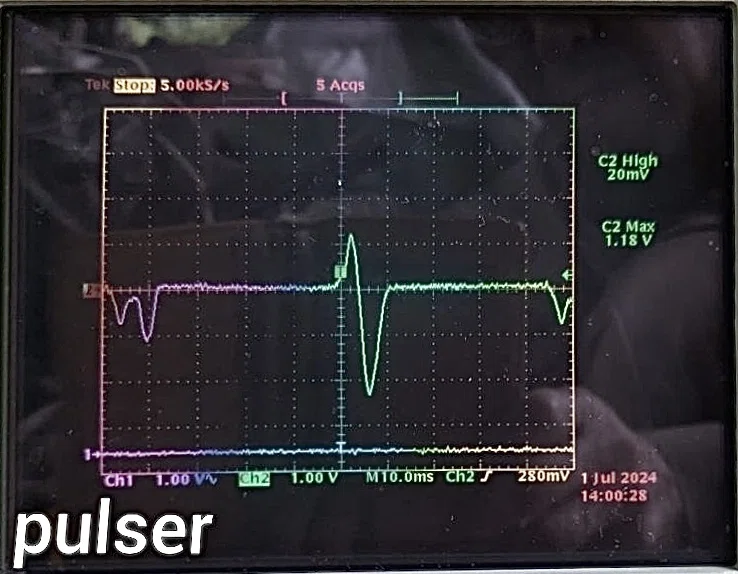

各コイルからの電圧と、オシロスコープ波形

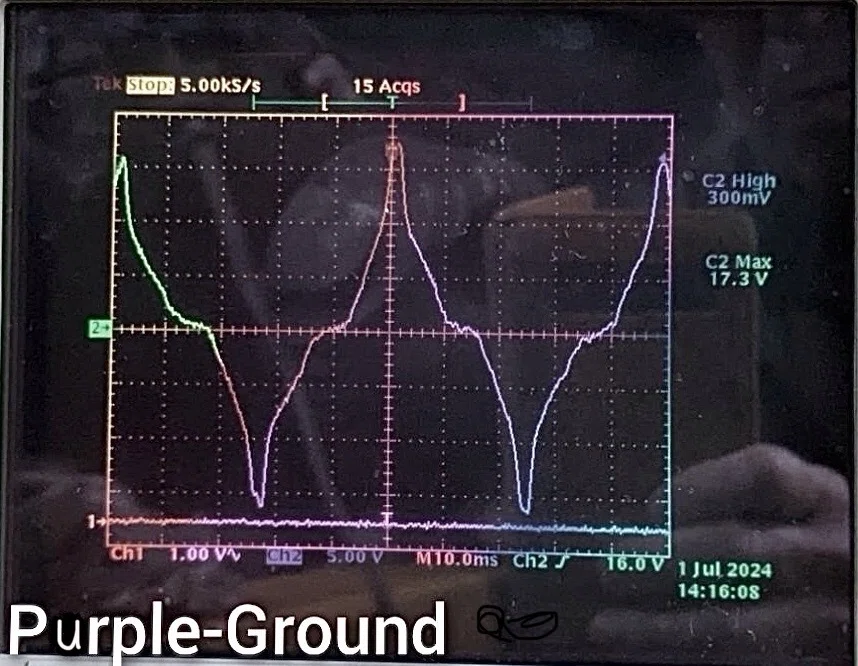

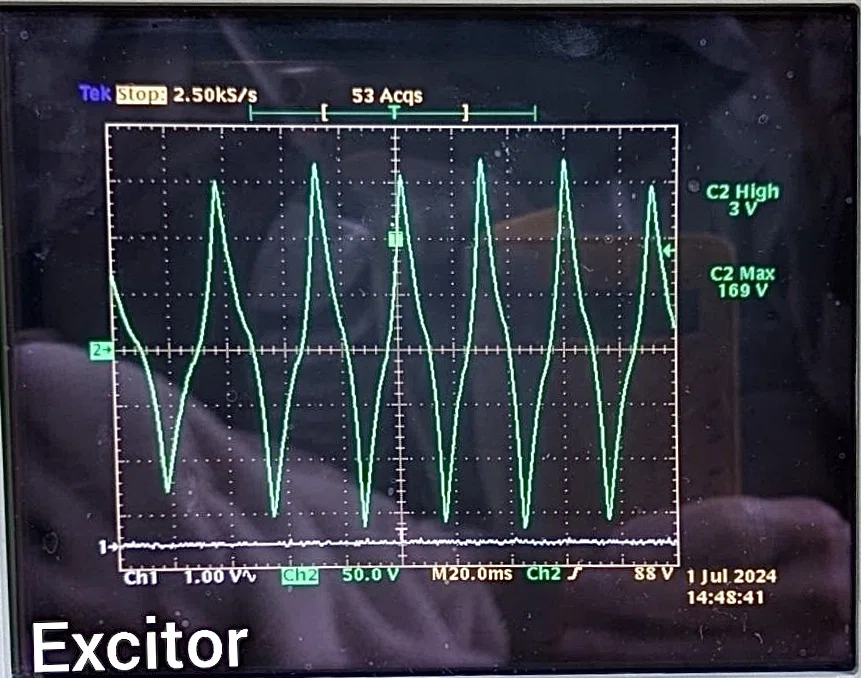

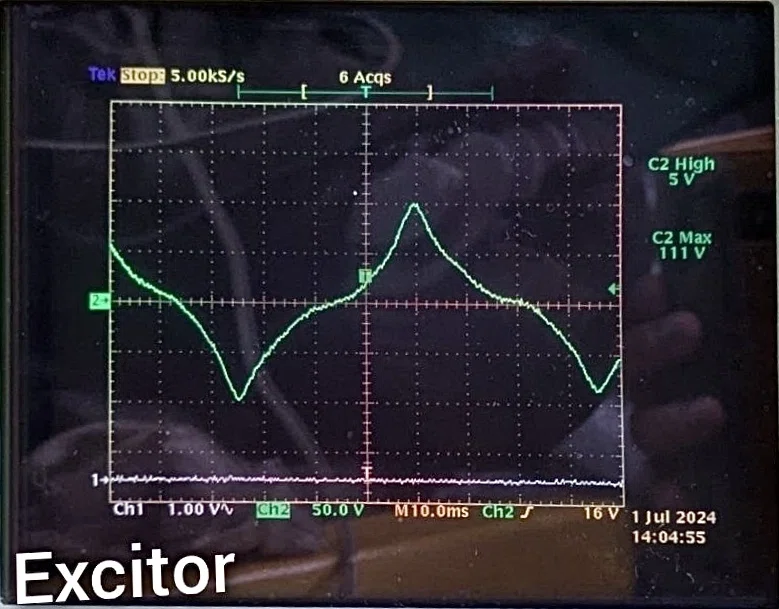

各コイルからの電圧と波形は次の通り。
キック スタータで軽く手回しするから、回転速度は毎秒５～10回転程度。

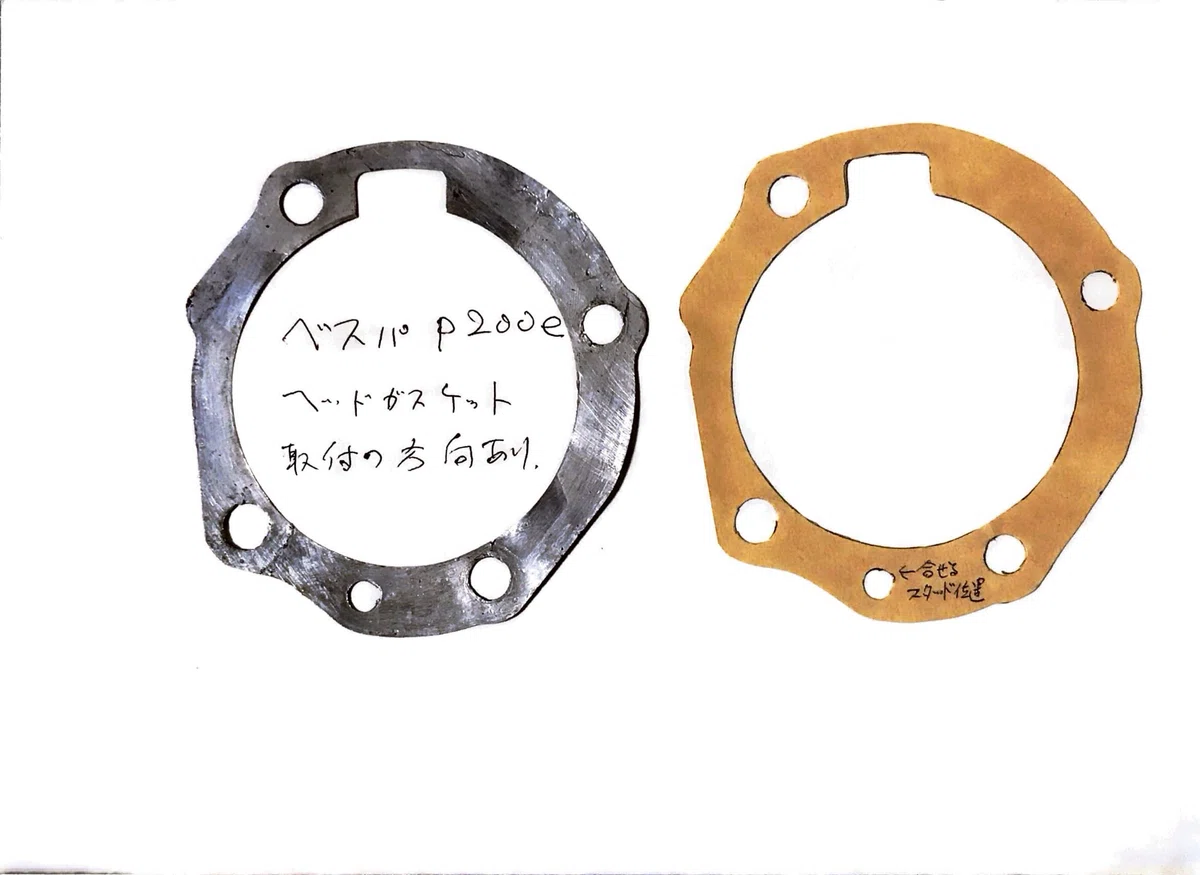

クランク室のガスケットを作る

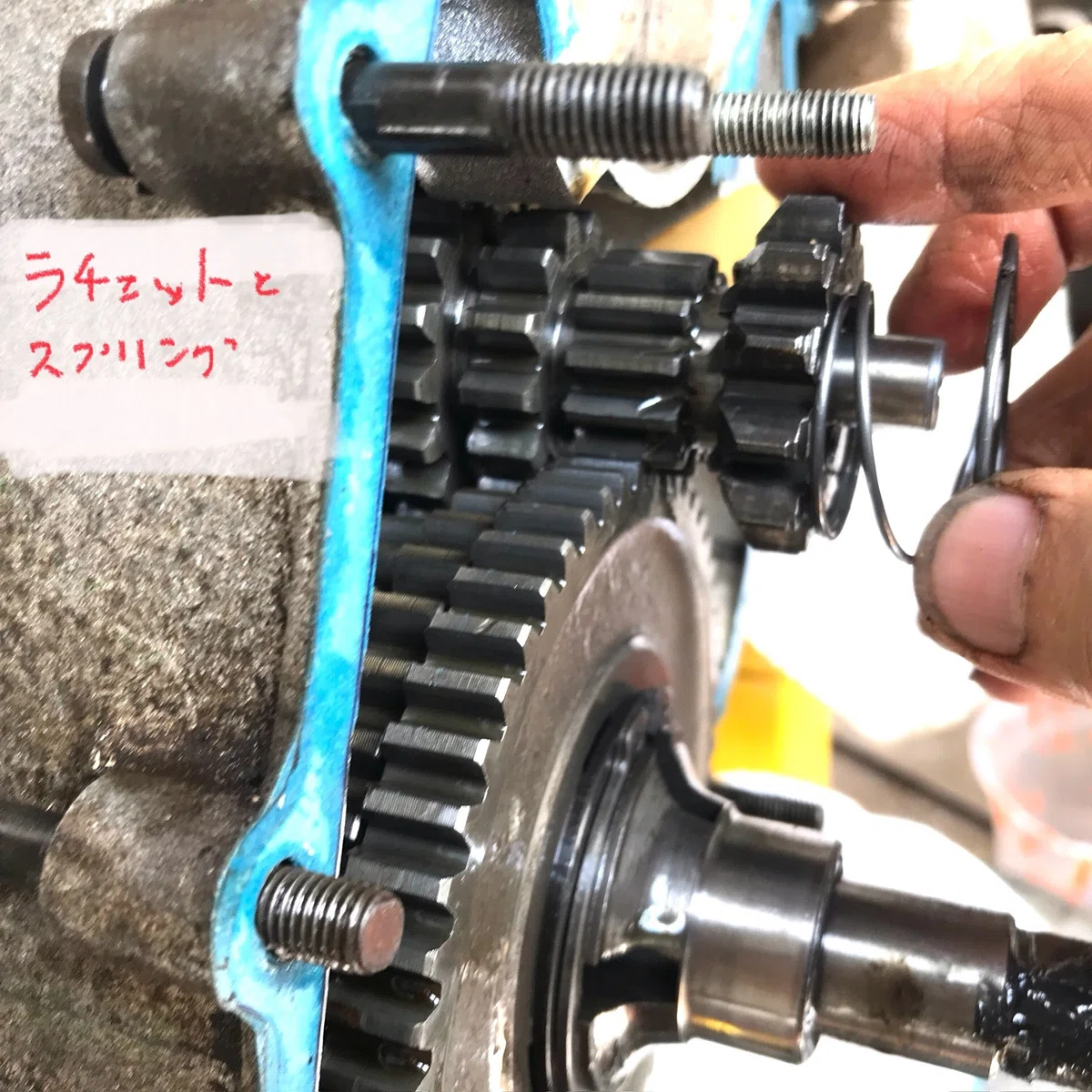

クランク室にピストン類をセットする。

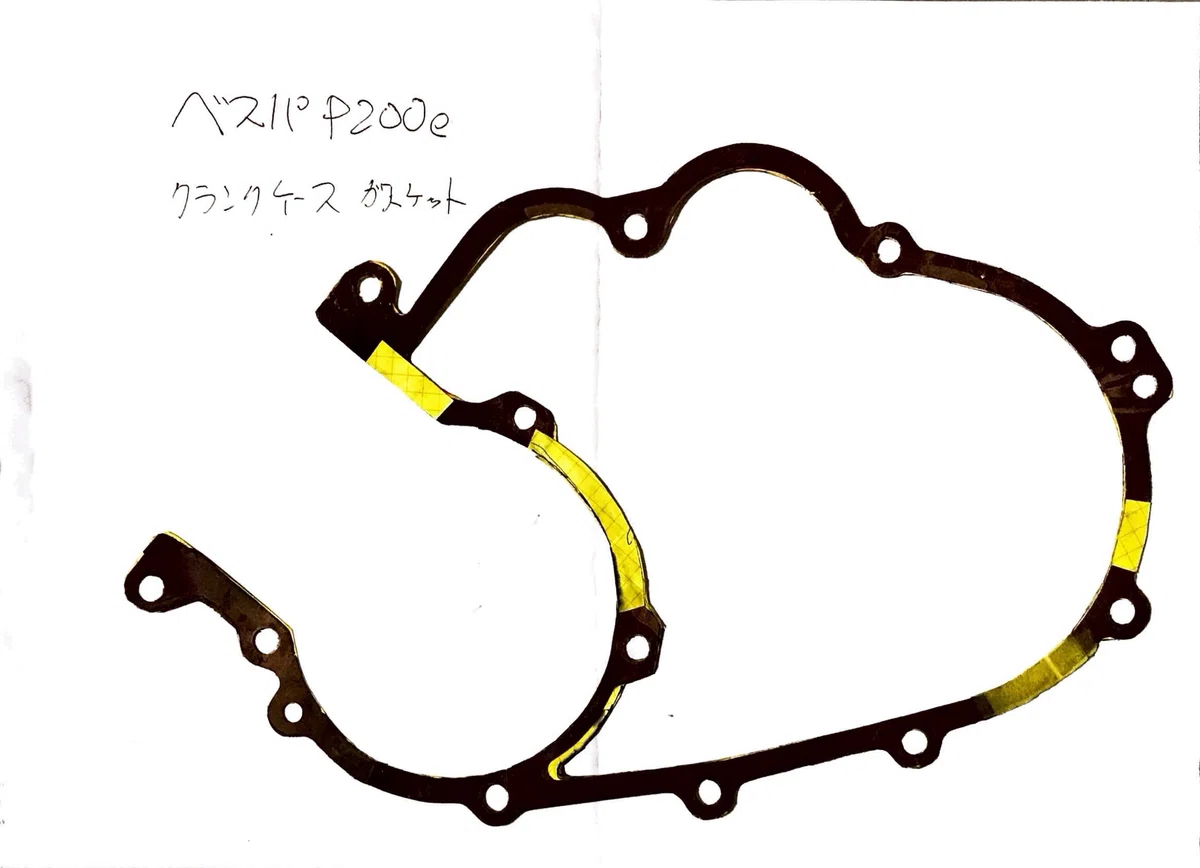

ガスケットは自作。

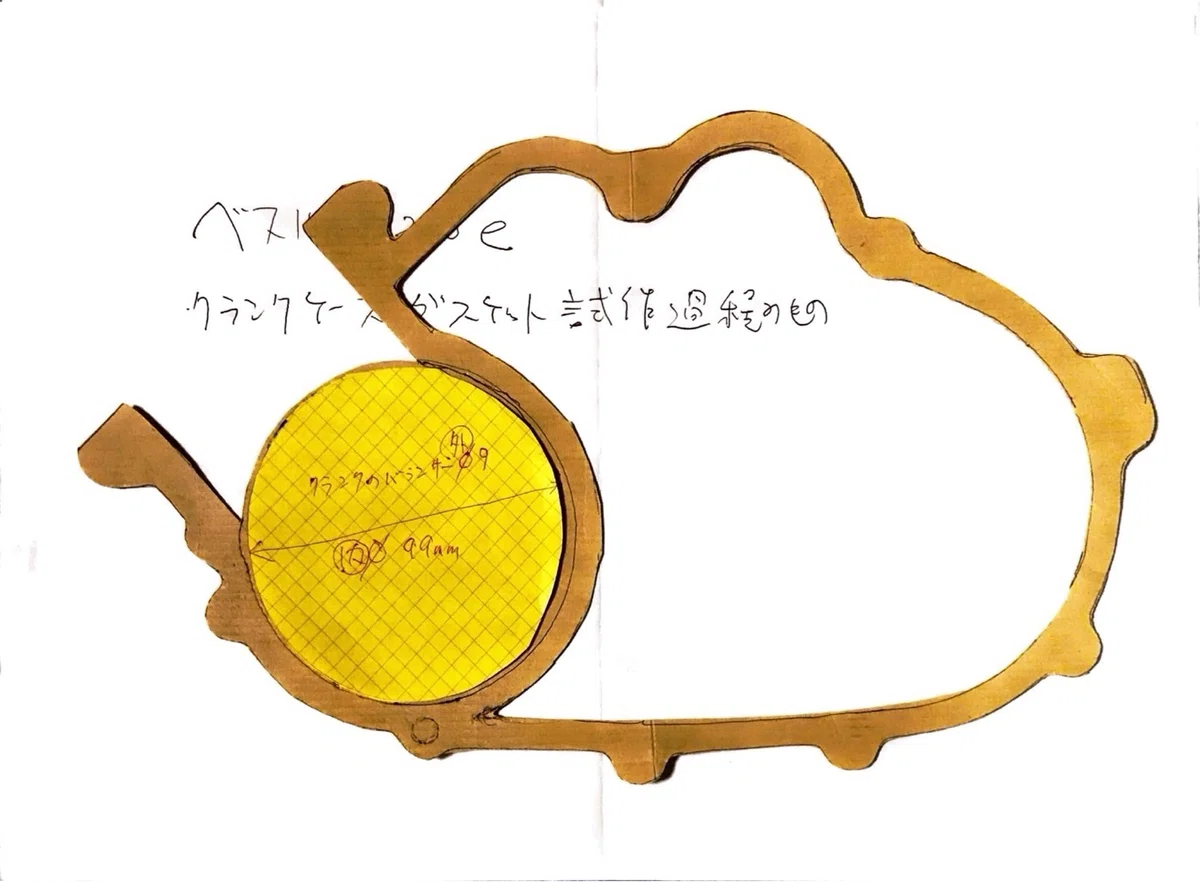

ガスケットの形が出来たら、新品のガスケット シートに形を写して、切り取る。

ガスケット シートを切り出すついでだから、キャブレターのガスケットと、ギア シフター ケースのガスケットも切り出しておく。

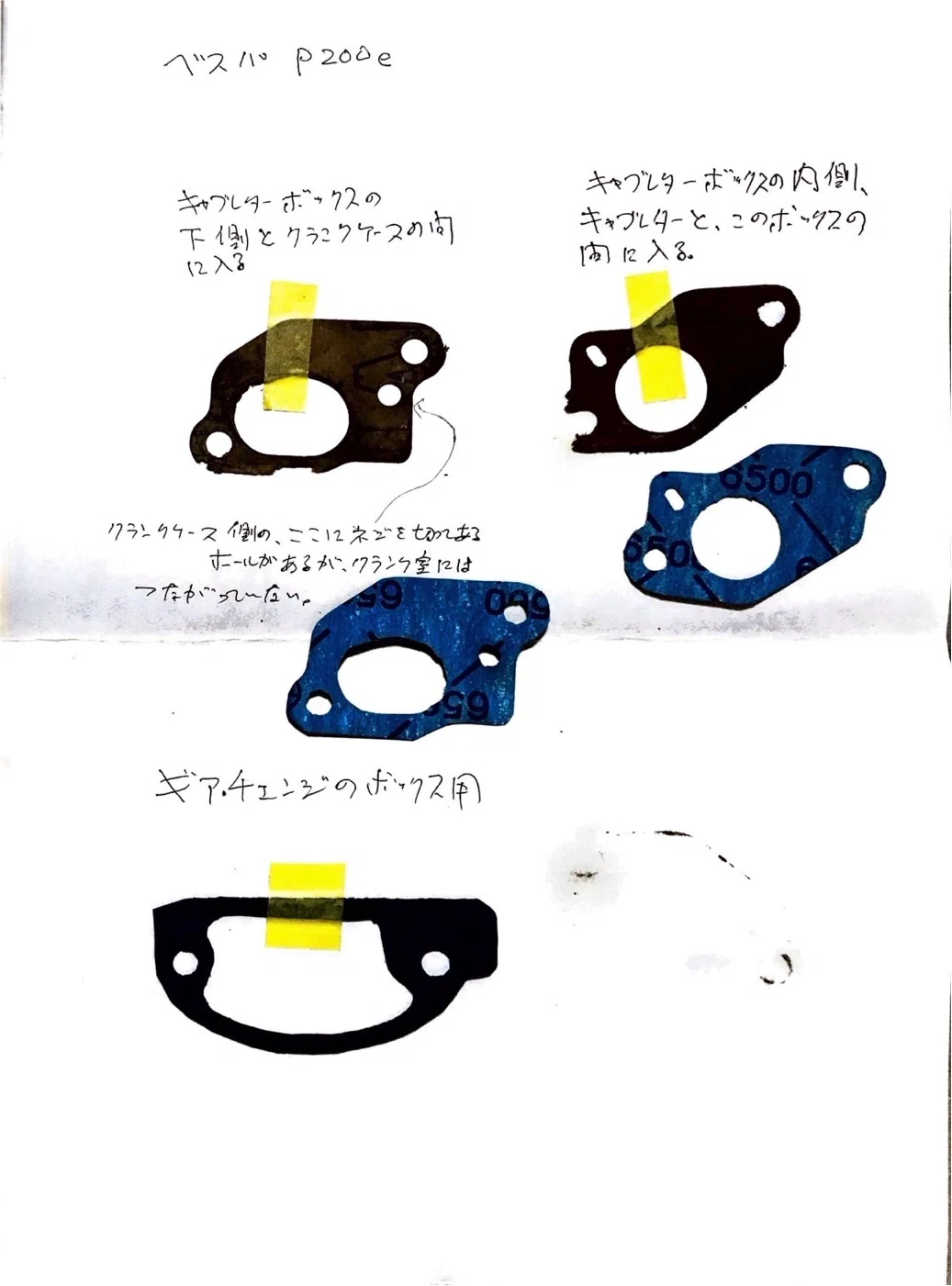

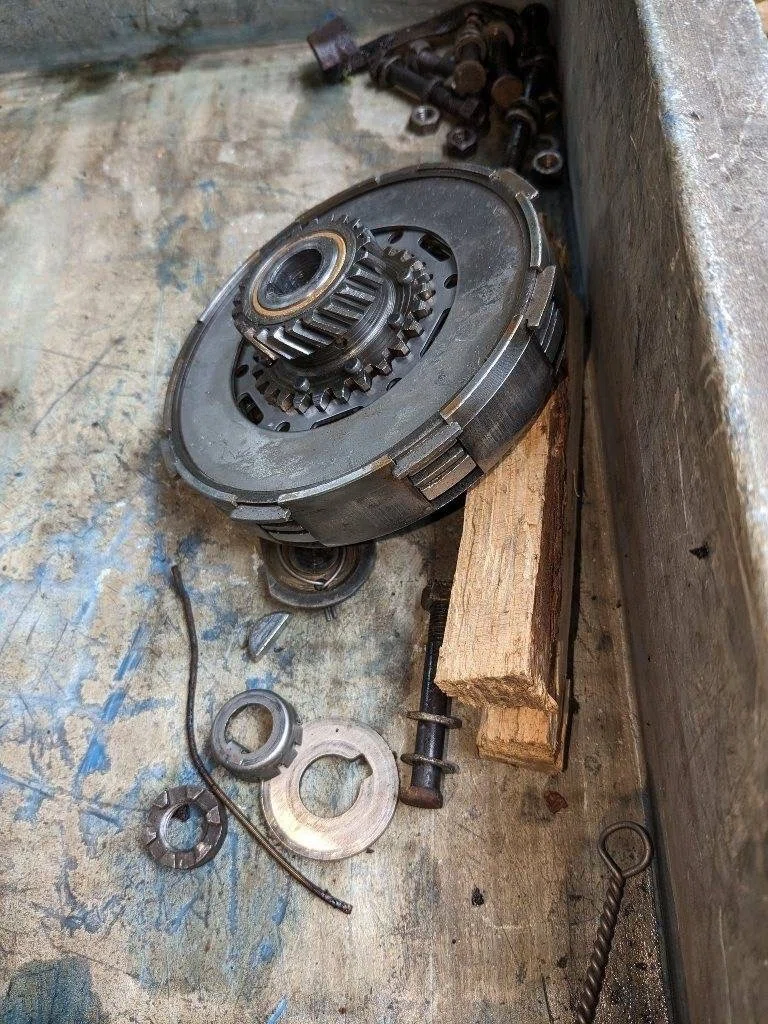

クラッチ ドラムを取り付けてクレイドルへ載せる

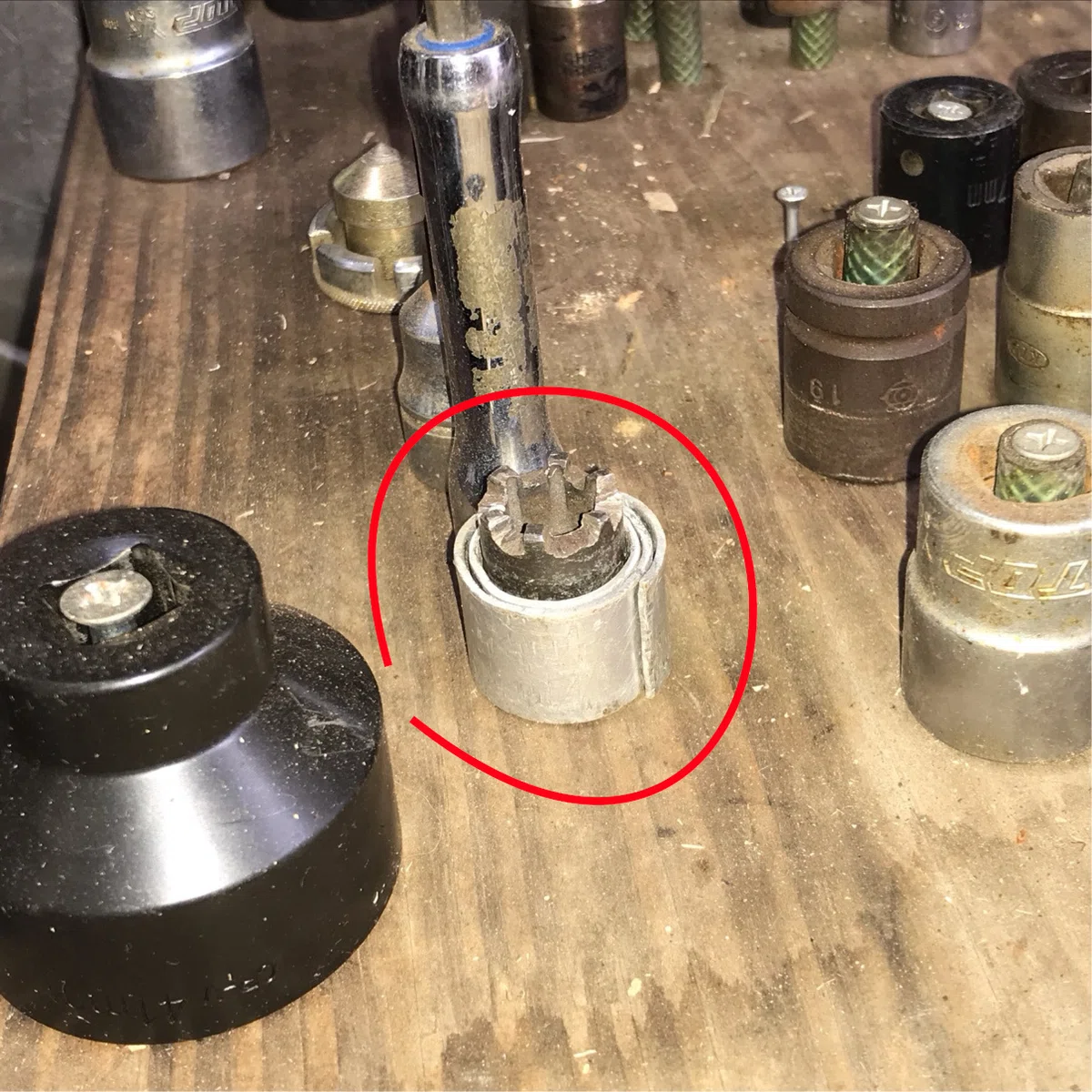

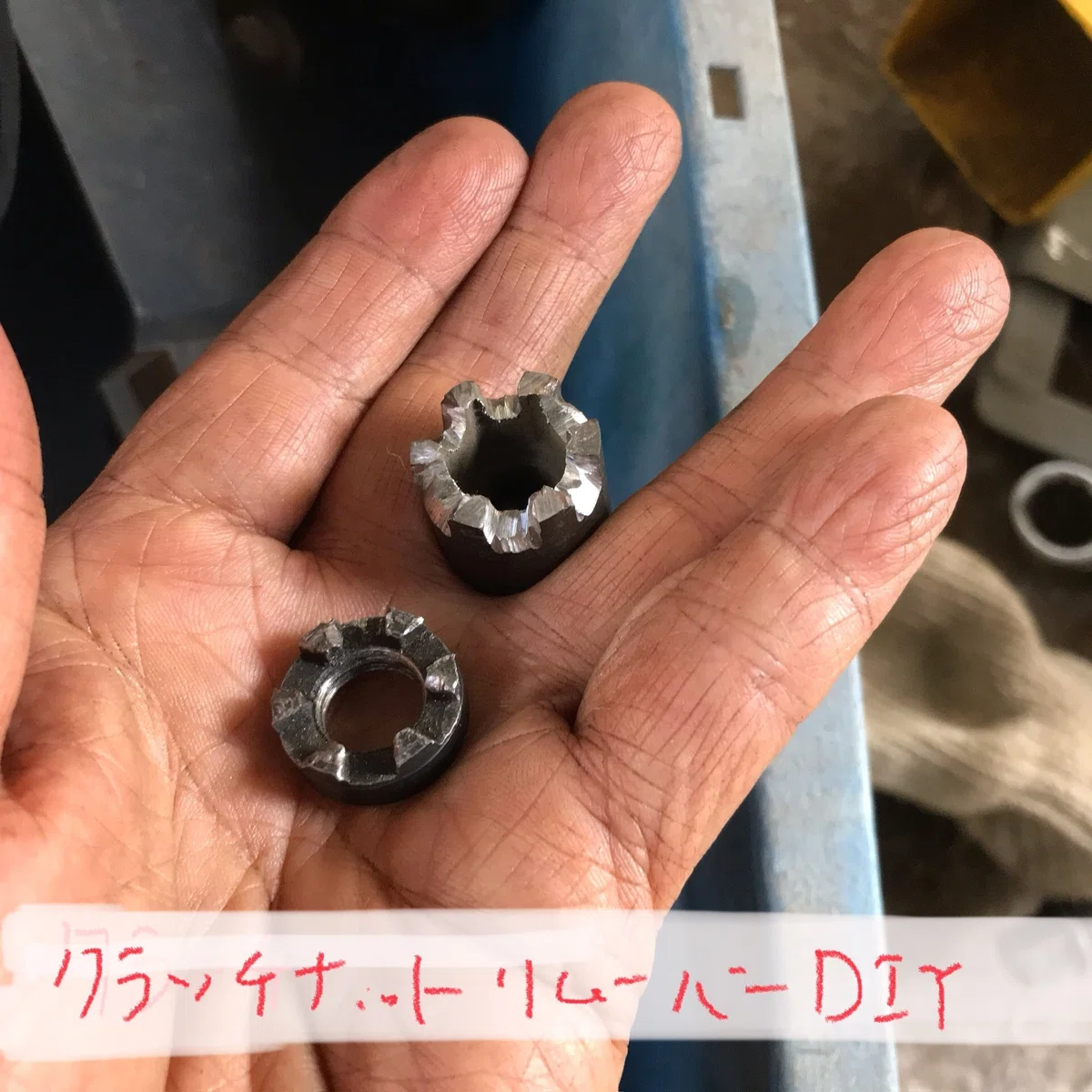

クラッチ ドラムの取り付けは、「六角に切り込みが入ったナット」（下の画像、左下）を使うから、同じ形状の特殊ボックス レンチを作っておく。

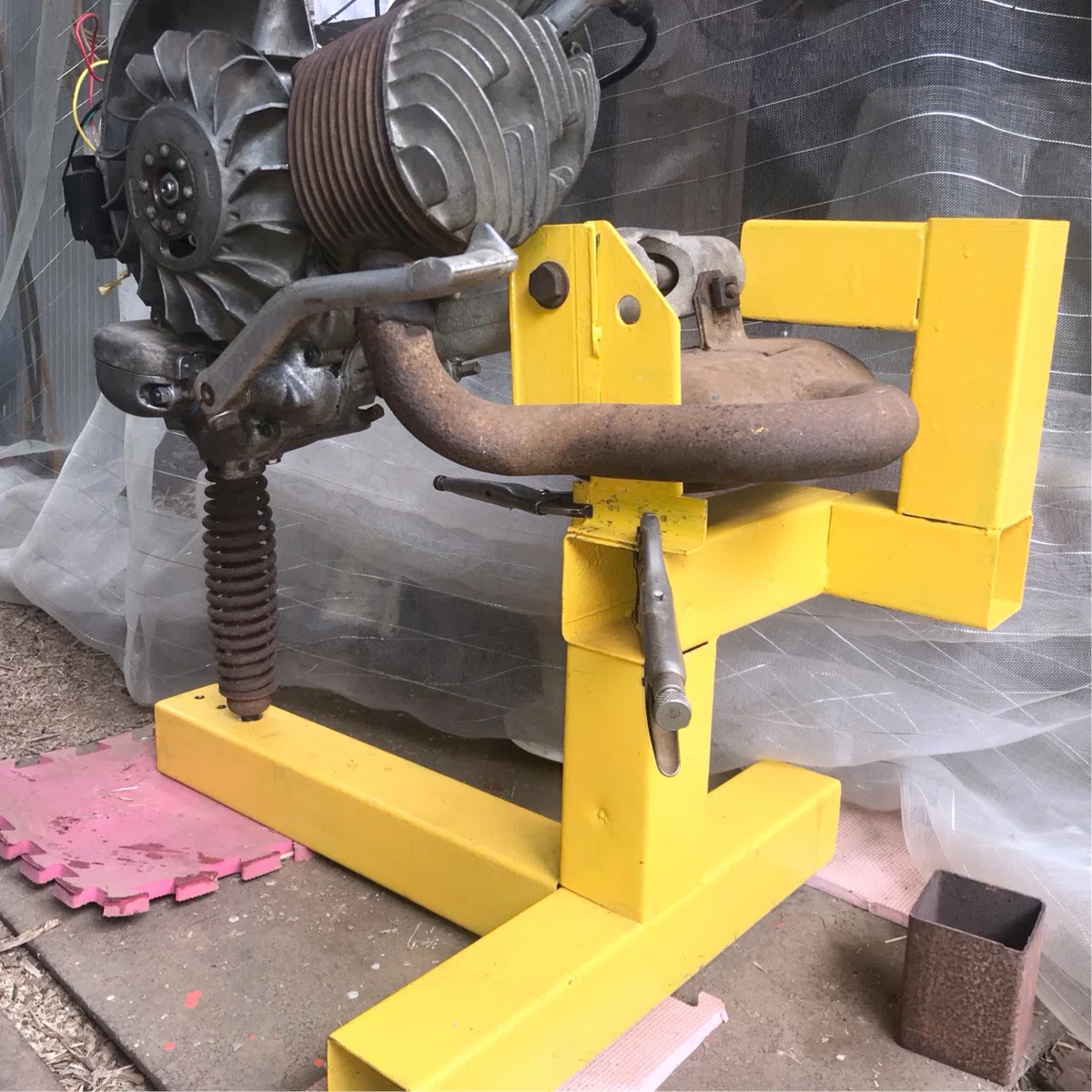

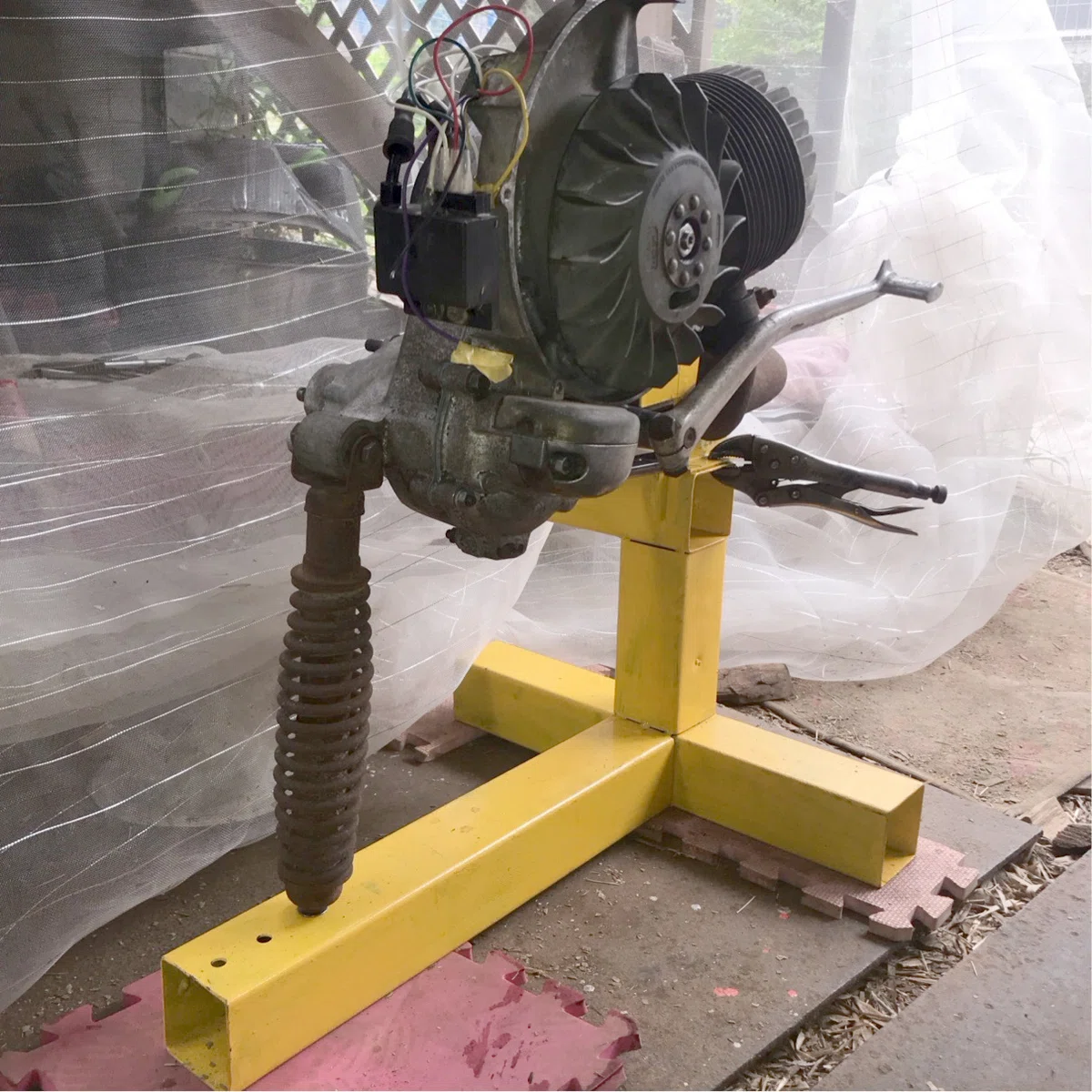

クランク室を閉じて、クラッチを装着したら、エンジン調整用の簡易クレイドルを作って、そこへ仮載せする。

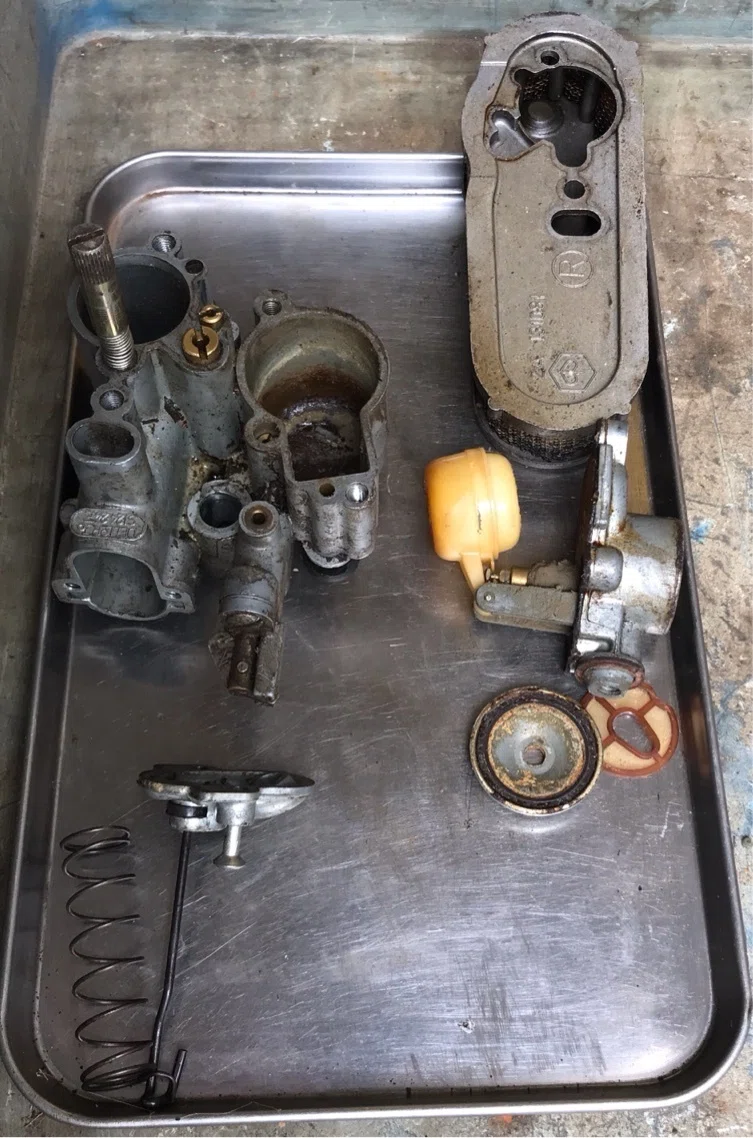

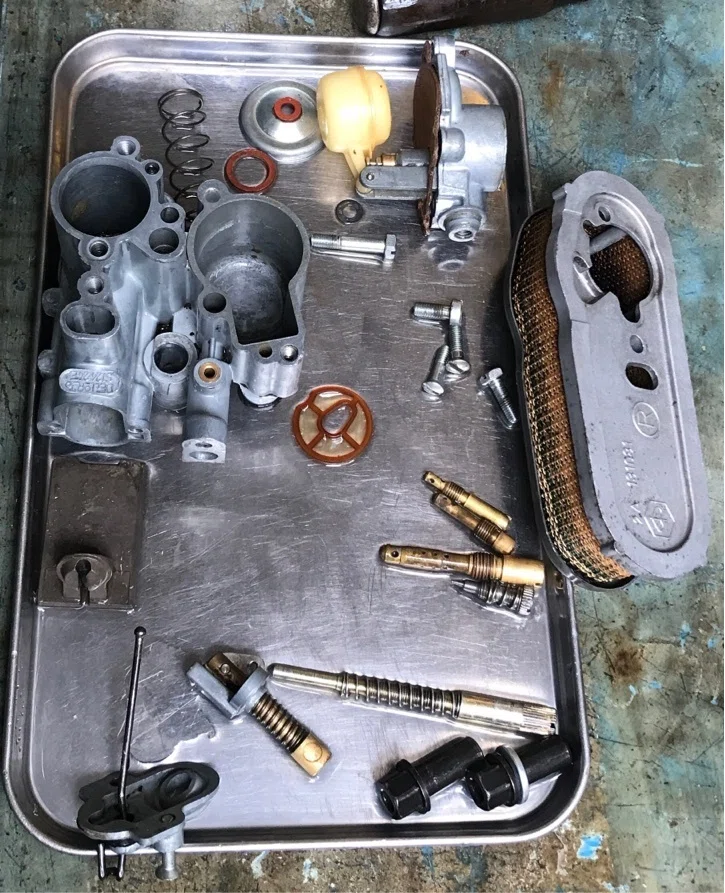

Carburator / クリーニング

この40年間に３～４回は分解整備したが、すでに記憶の彼方へ行ってしまっている。

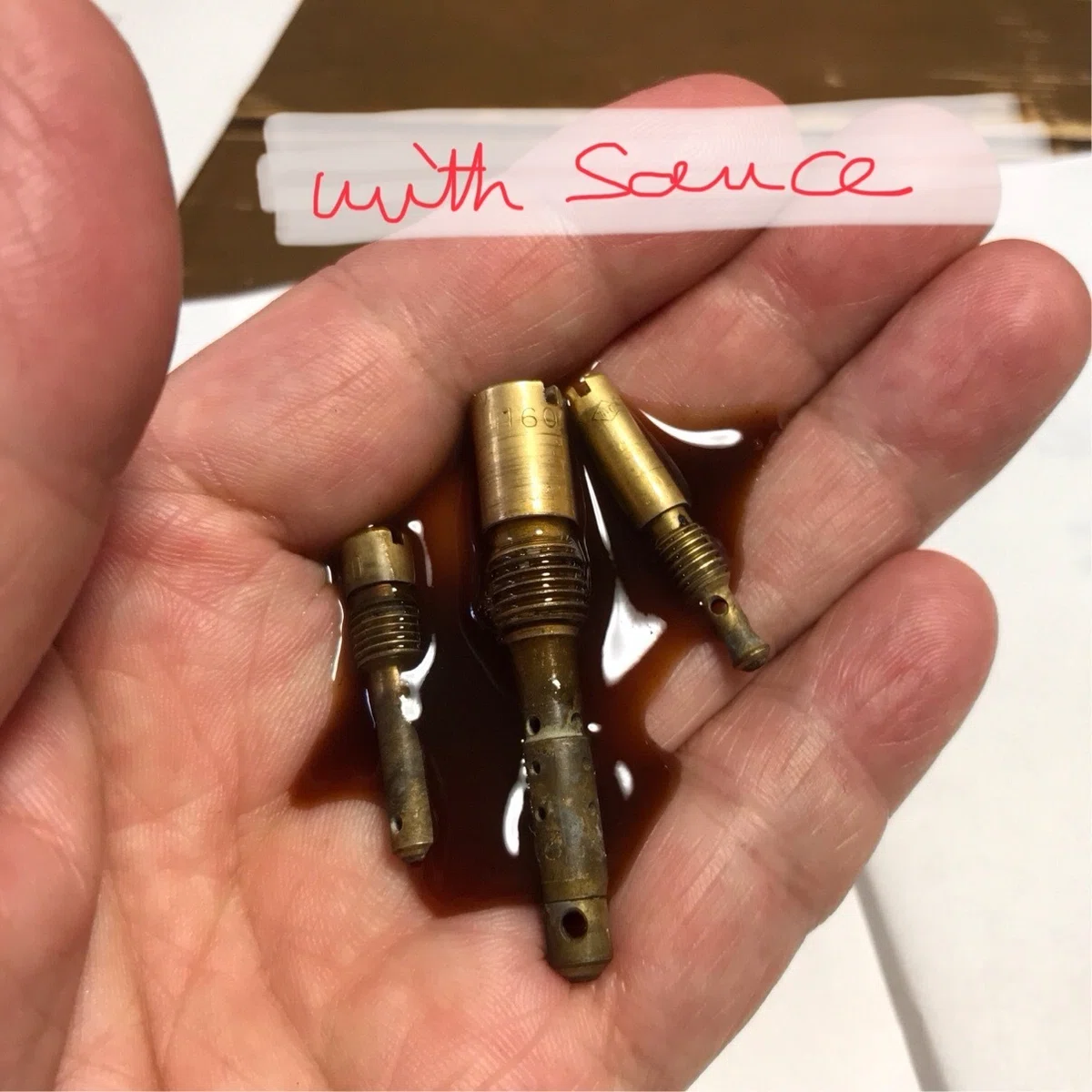

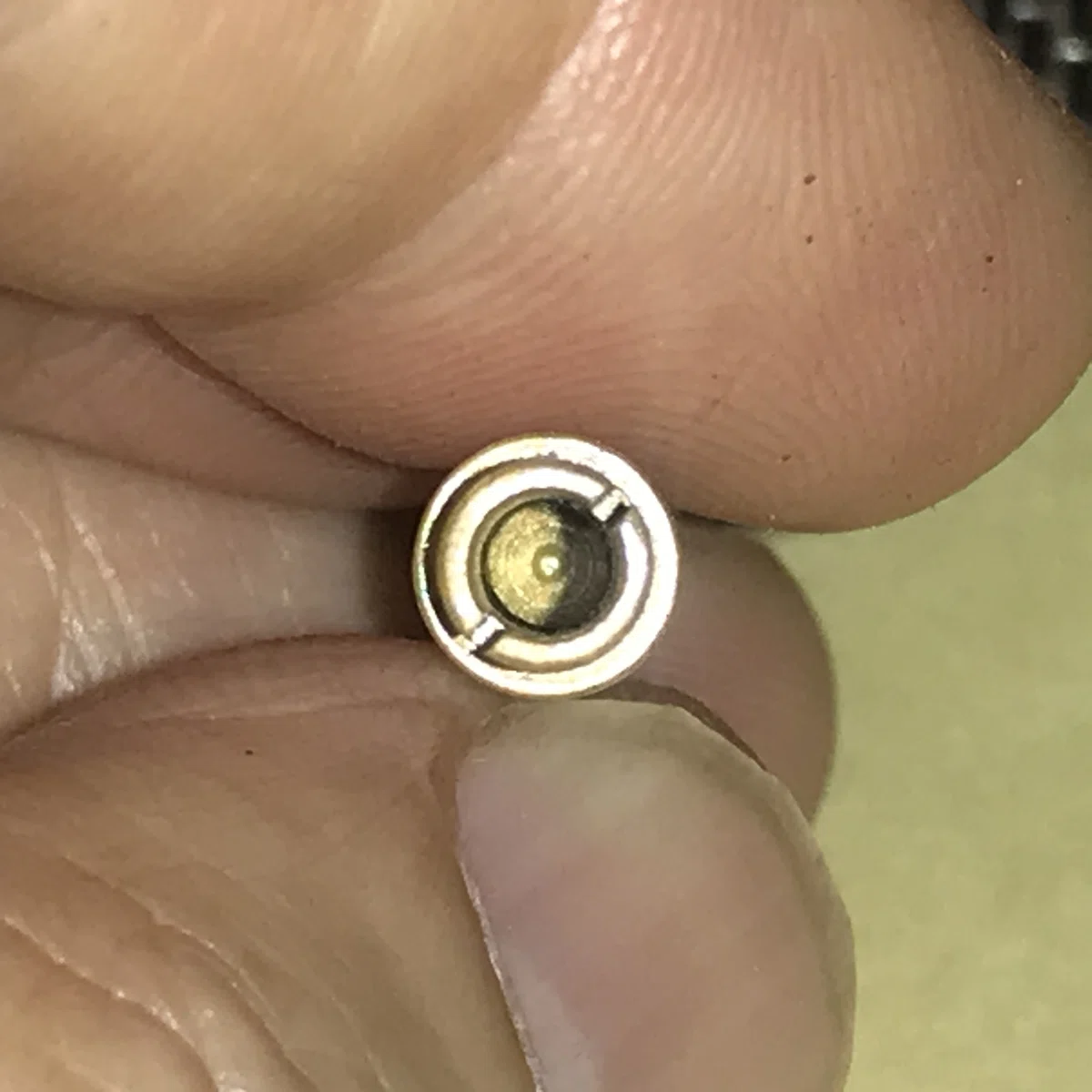

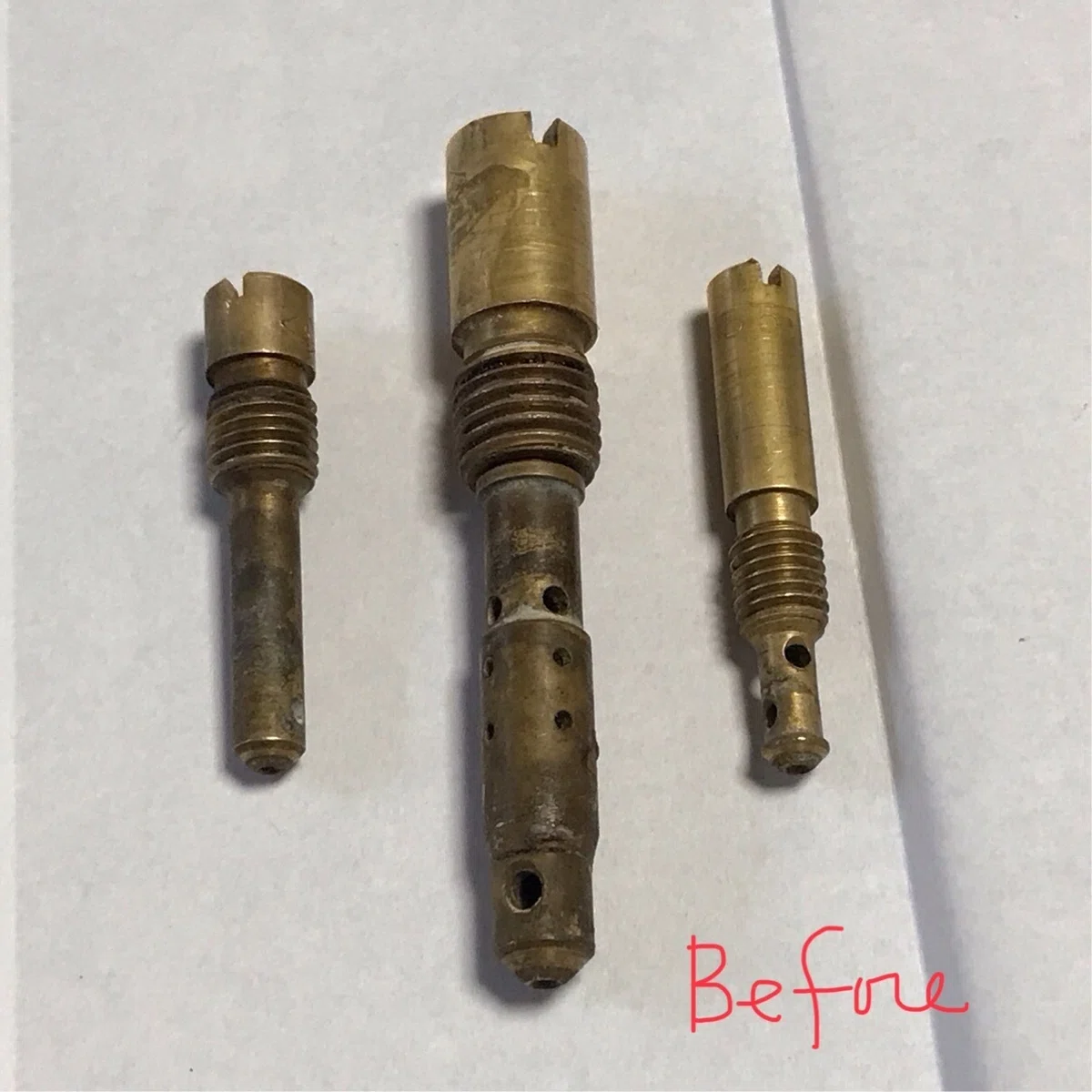

Carburator / Jet 3本

Yamaha 純正のキャブレター クリーナーで3回洗ったが、イマイチ。

まずまず

Carburator / Main Jet を交換

P200E 出荷時の Main Jet は118番になっていた。
レストアしている今は、この番数ではプラグが湿る。

宇賀神商会で口径の小さいものを３つ注文した。
114番、110番、106番。

それぞれ試してみた。
110番がよさそう。
106番ではキャブレターを開けたときに息つきする。少し口径が小さいようだ。

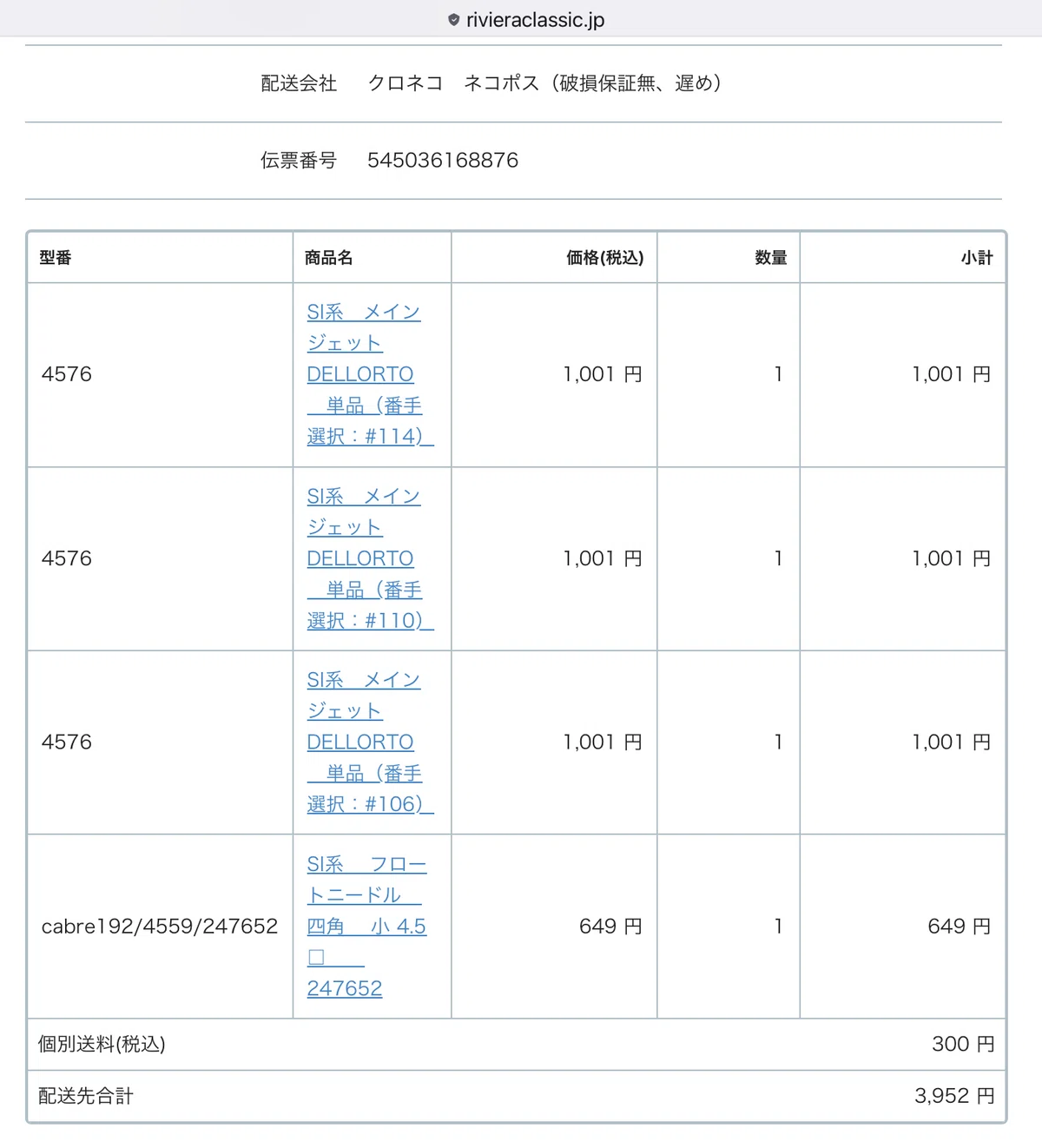

Carburator / Rivieraさんで注文、メインジェットとフロートニードル

Carburator / Slow Running Adjuster セッティング

通常は締めこんでから１＋１／２オープン　になっている。
それではプラグが湿る。
なんと、締めこんでから１／４オープンだった。

Main Jet はすでに110番に変更しているから、これで経過を観察する。

(経過観察と追記)
R07(2025)May 13
今日は目出度く試走となった。
アクセルを回すとエンジンがストールしてしまう。
この「Slow Running Adjuster」の セッティングであろうと推定して、
マニュアル規定値の「締めこんでから１＋１／２オープン」に設定し直すと、走るようになった。

更に経過観察しよう。

Carburator / Slow Running Adjuster から燃料漏れ

アイドリングを安定させるこのスクリューから燃料が漏れる。

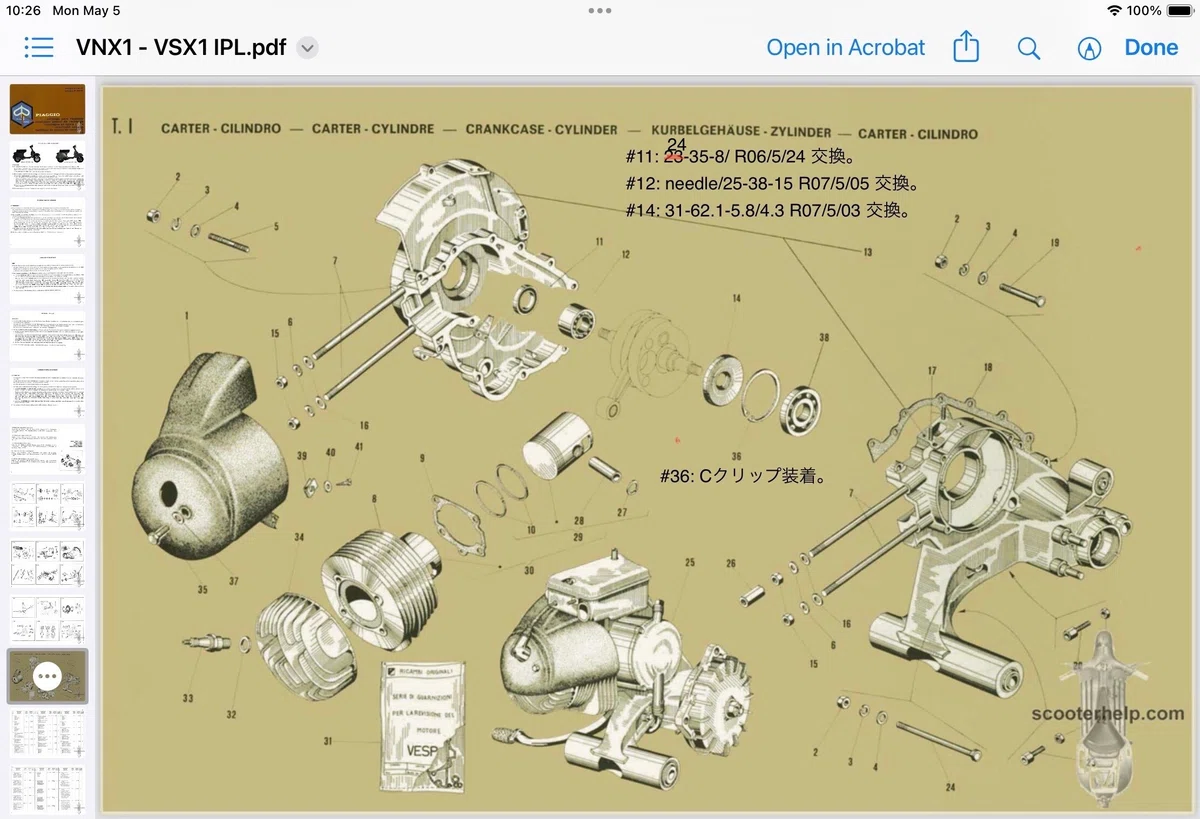

IPL（Illustrated Parts List）を確認しても、もともとオーリングが入っていない。

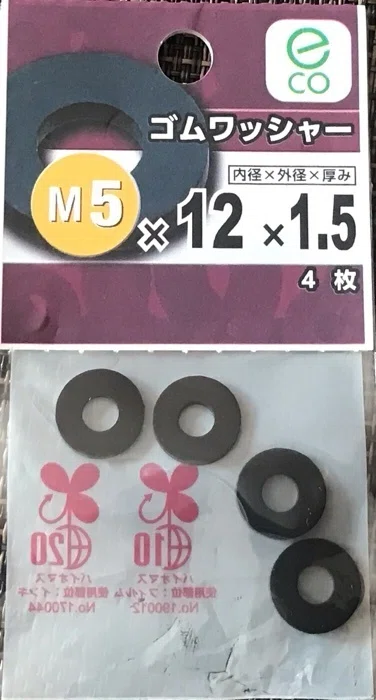

代わりに0.3ｍｍ厚のダイアフラム シートを画像のように切り出して、ワッシャーとともに挟んだ。
ラバーの穴は5.0ｍｍで空けた。

ところが、シート1枚ではまだ漏れがある。
3枚挟んだ。
燃料漏れはしなくなったが、要観察。

(後日談)  こんなの↓を見つけた。

(さらに後日談)  あれから1年乗ってみて、このラバーシートがない方がアイドリングが安定するようだから、3枚とも取り外した。
セッティングの位置は、デフォルトの「締め込んでから(1回転+2分の1回転)戻し」にしてある。

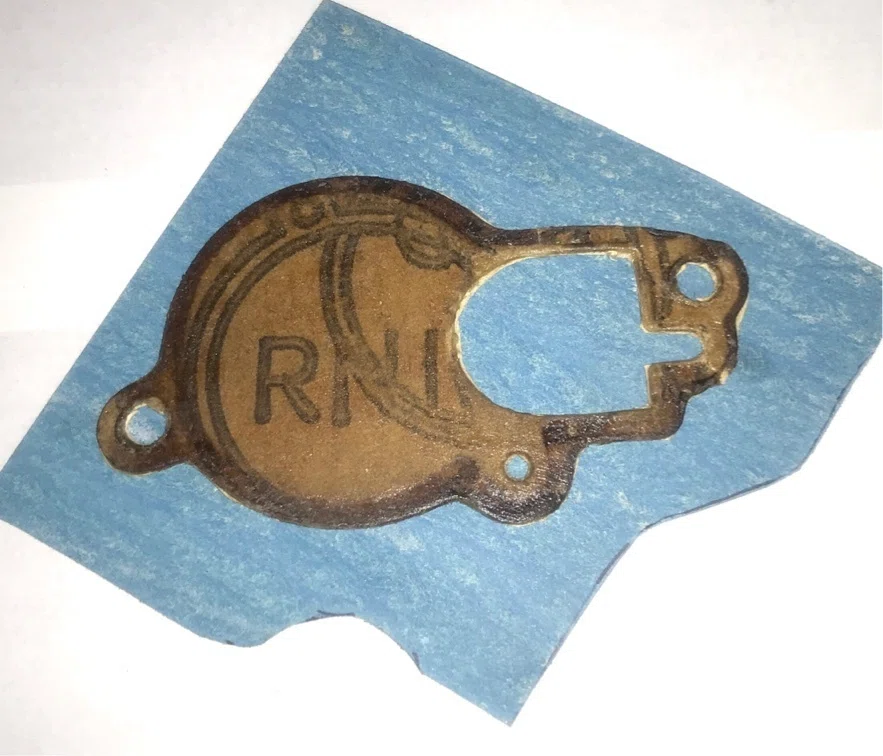

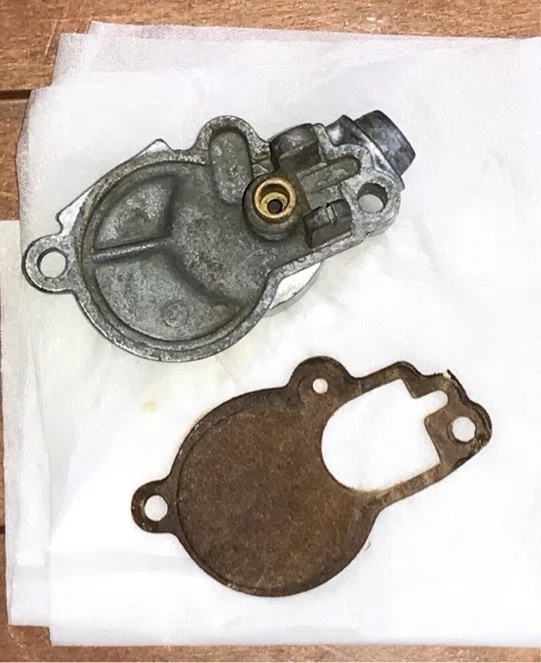

Carburator / ガスケットを切り出す

ガスケットの形状が細かい、、、これを切り出すのは少し面倒だなぁ。

ガスケット シートを切り出すには、いろいろな刃物があると便利。

Carburator / 型式

この部品はガソリンと空気を混合する。
IPL（Illustrated Parts List）では「Mixer」と記述されている。
でもManualでは「Diffuser」と記載されていた。
不思議だ。

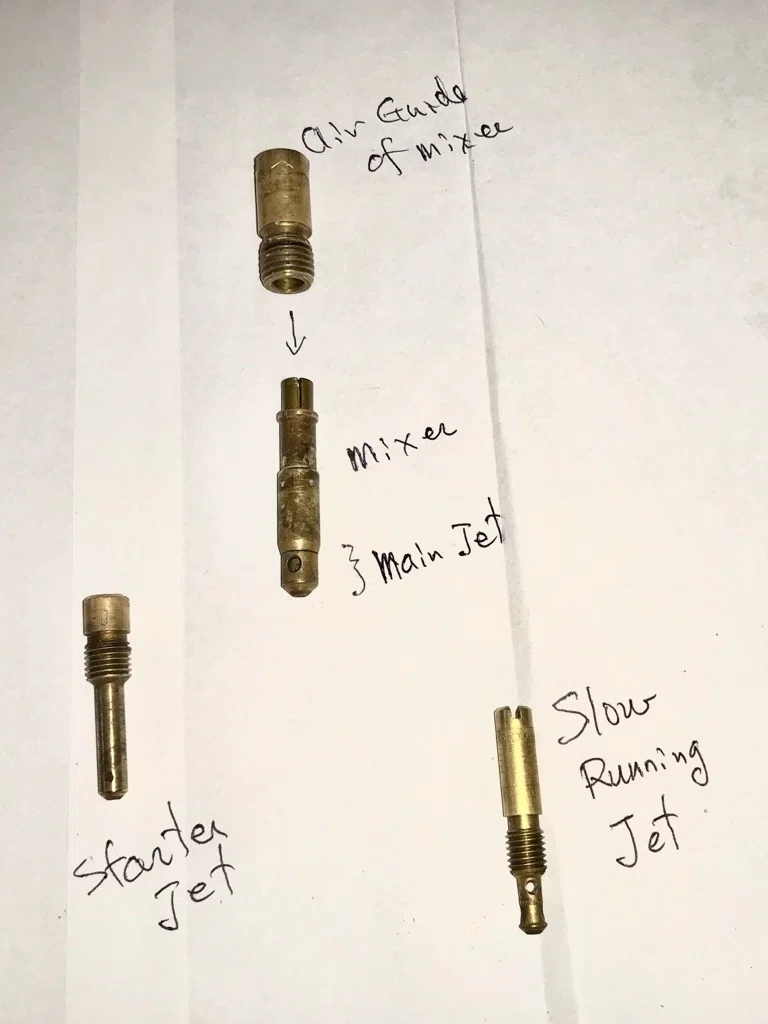

この画像は、Mixerを上から見て、一番上の「空気を取り入れるJet」を外したところ。
この「空気を取り入れるJet」を、IPLでは「Air gauge of Mixer]　と記載している。

Mixer　の下には「Main Jet」が付いている。
このMain Jetは取り外し、交換できる。

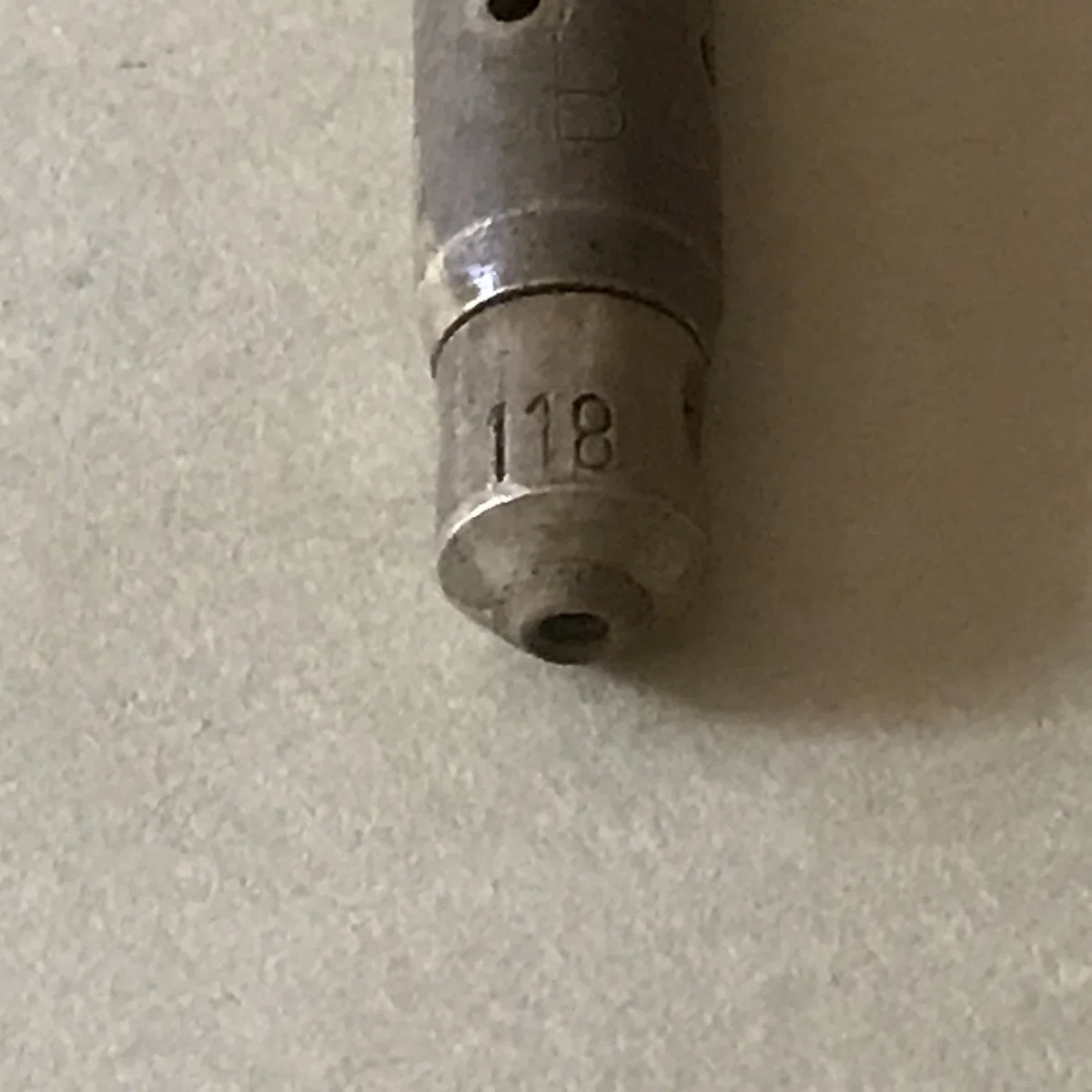

Vespa P200E　標準のMain Jetは＃118とされているらしい。
（宇賀神商会さんのサイトから得たinfo）

このキャブレターは「Dellorto」社のもので、「SI　（エスアイ）」型というそうだ。

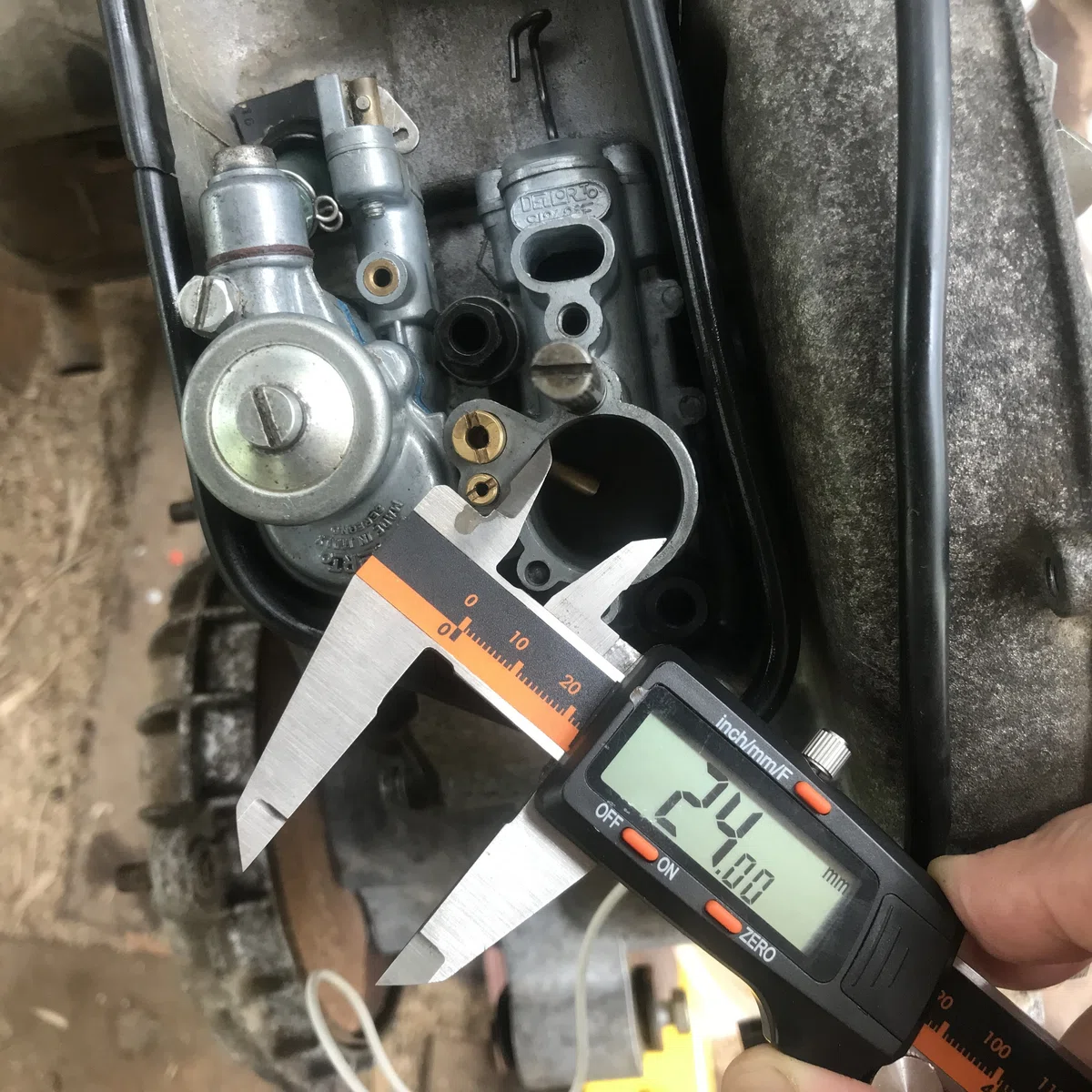

画像の口径が２４ｍｍなので、これは「ＳＩ２４型」と呼ぶらしい。

Main Jet を3本と、フロートのニードル　バルブを、宇賀神商会さんで注文した。

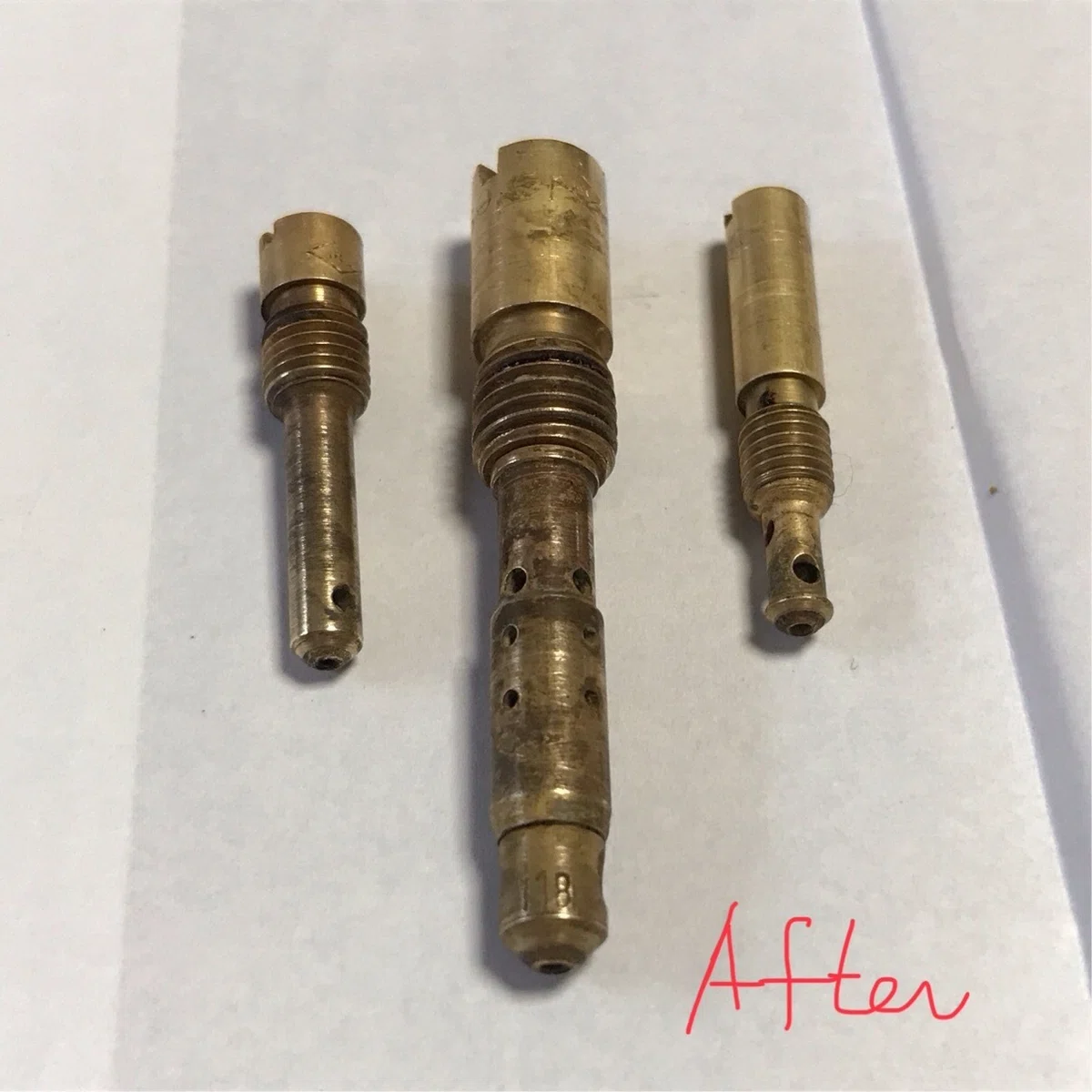

Main Jet は、＃１１４，＃１００，＃１０６，の3種類にしてみた。
数字が小さい方がガソリンの流量が少ない。

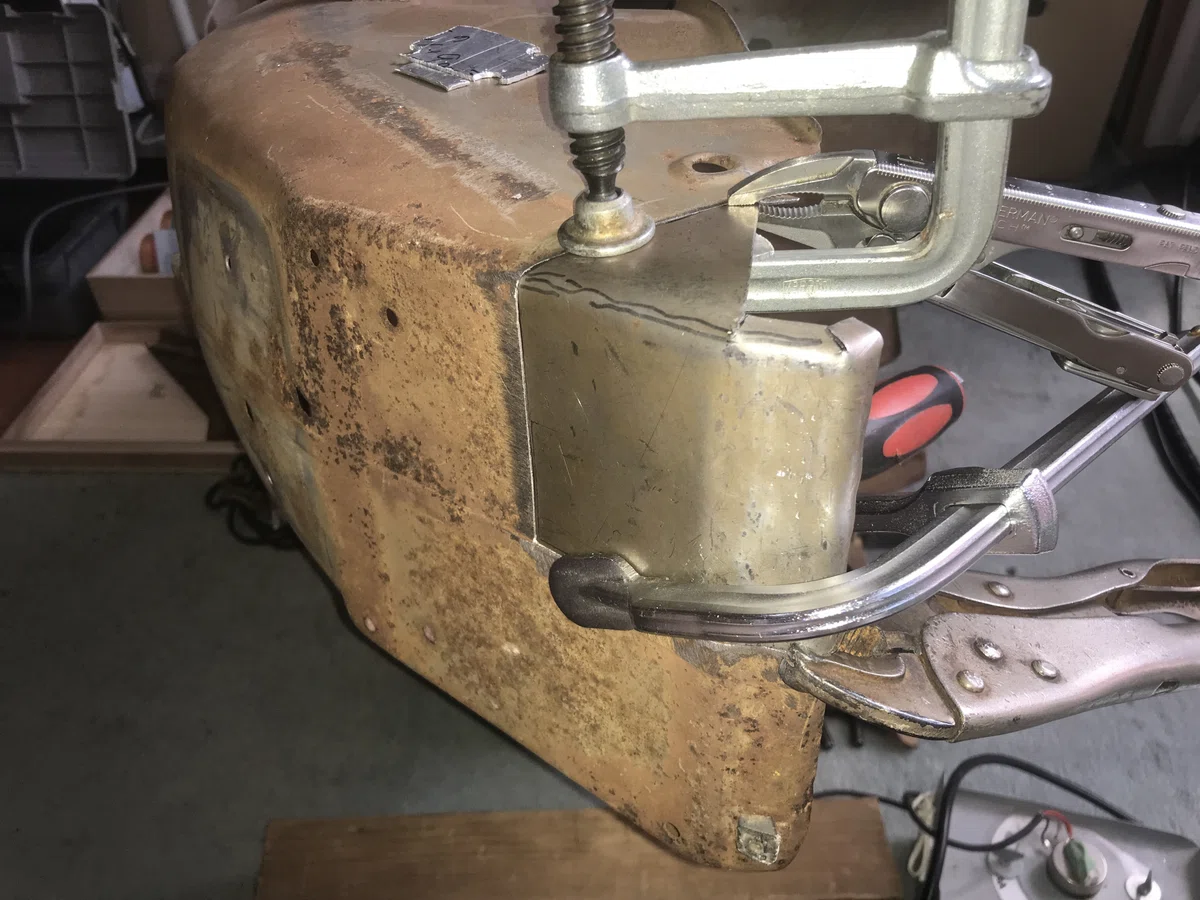

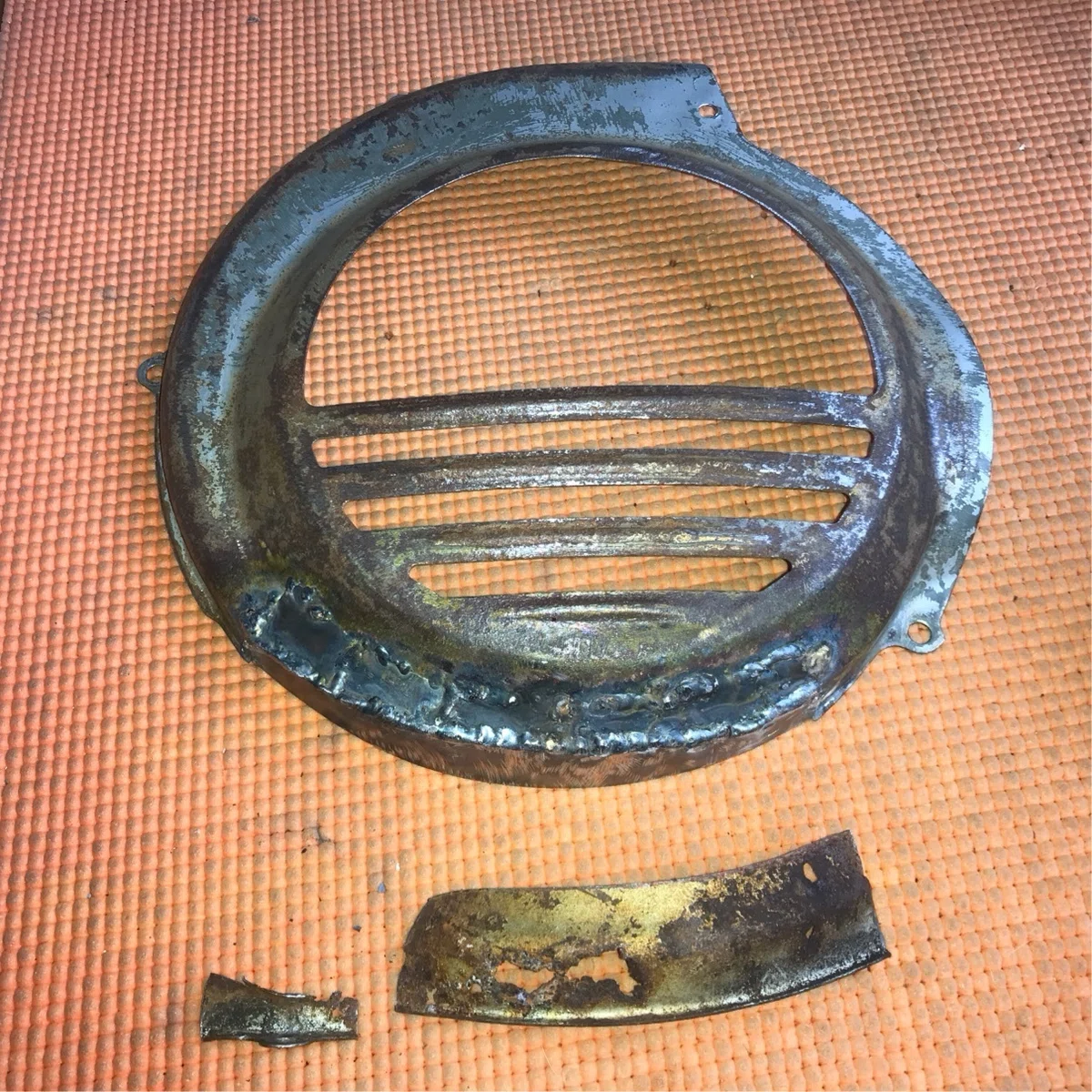

Flywheel カバー / つぎはぎ修理

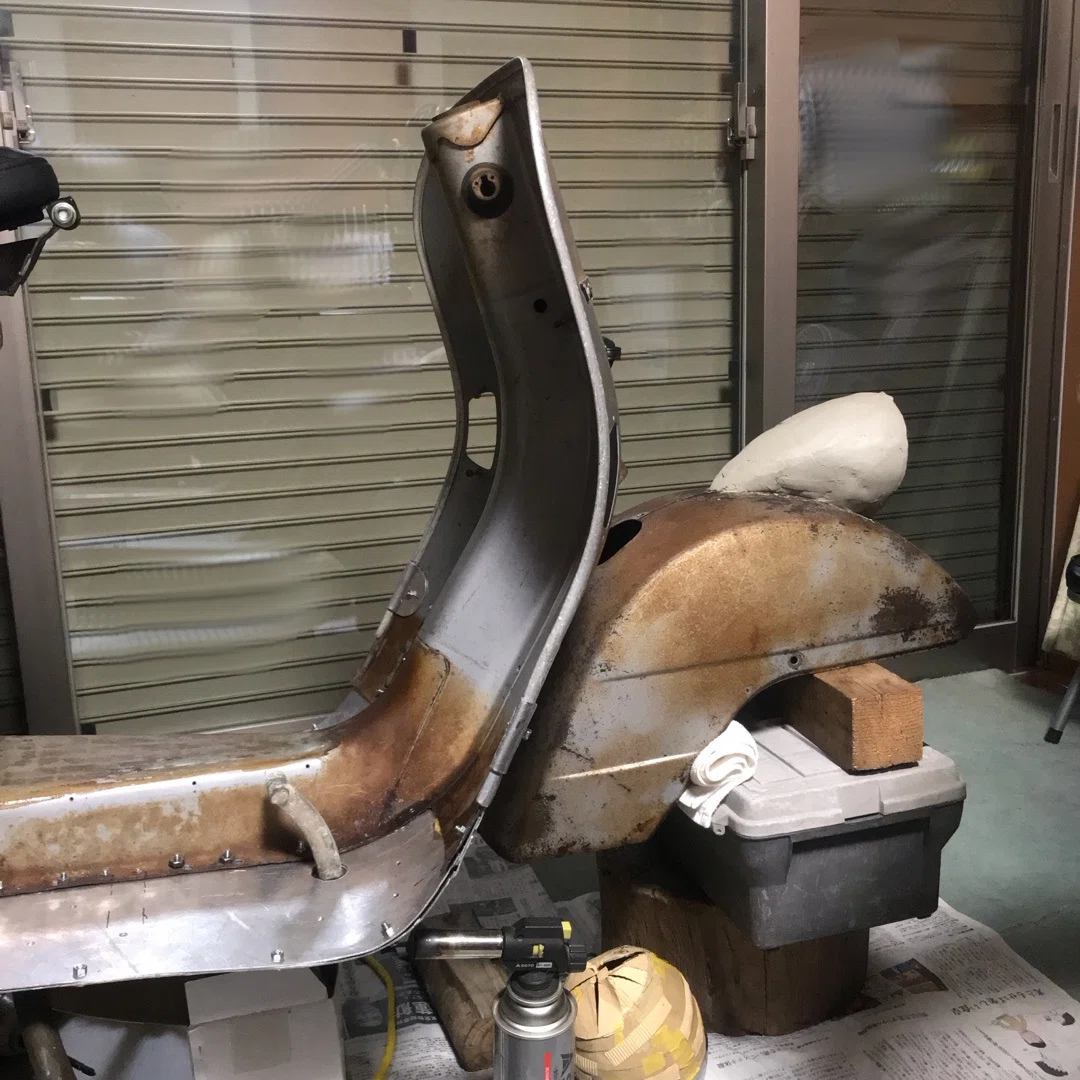

フライホイール カバーの下の方がボロボロ。
切り取って１ｍｍ厚の鉄板をモザイク様に合わせてＴＩＧ溶接した。
母体が錆で薄くなっていた。
溶接に難儀した。

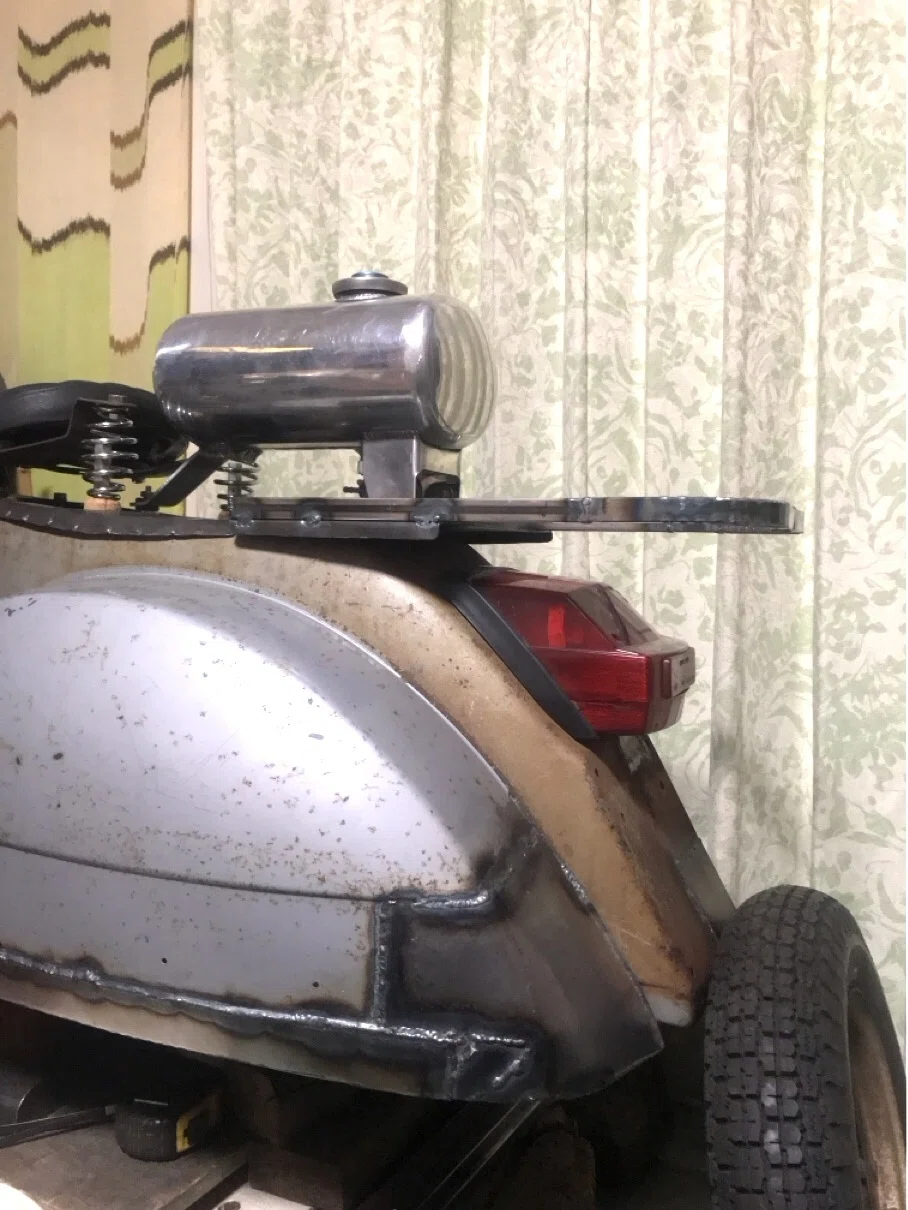

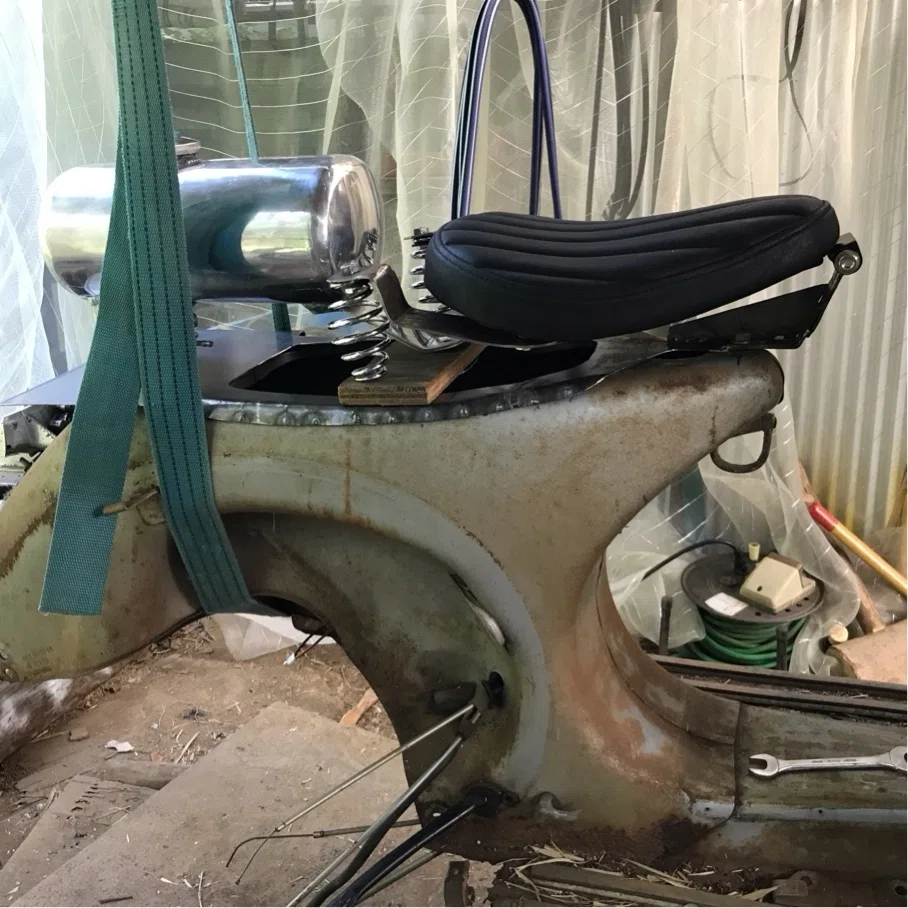

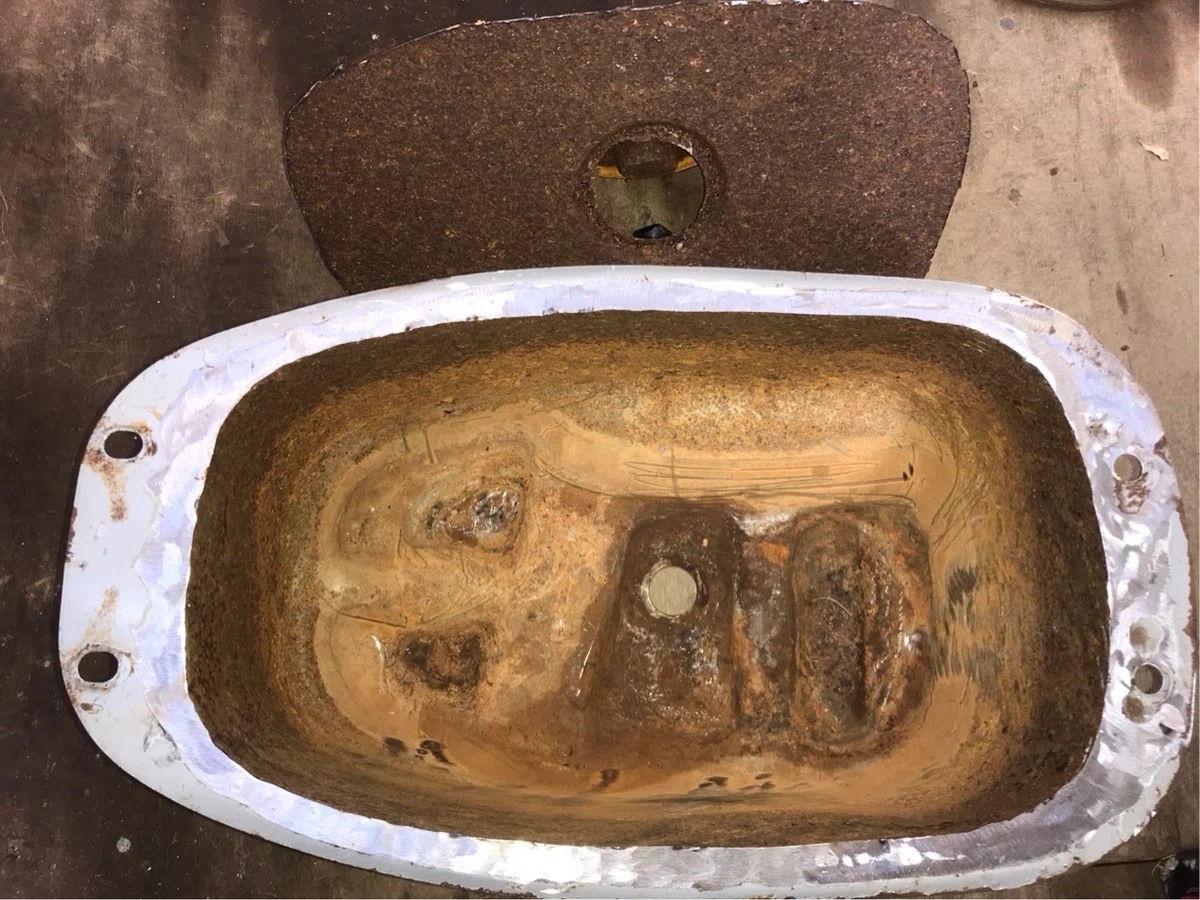

燃料タンクを交換

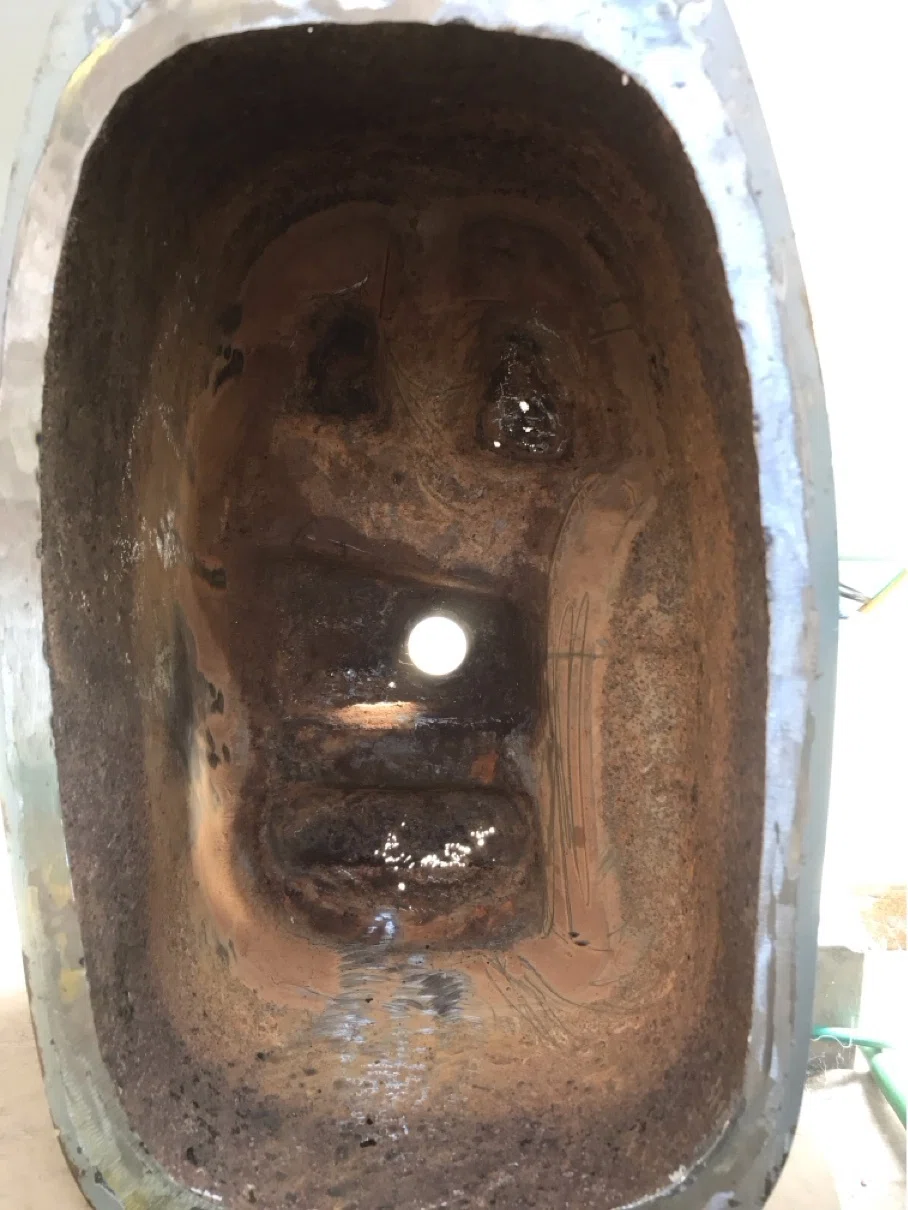

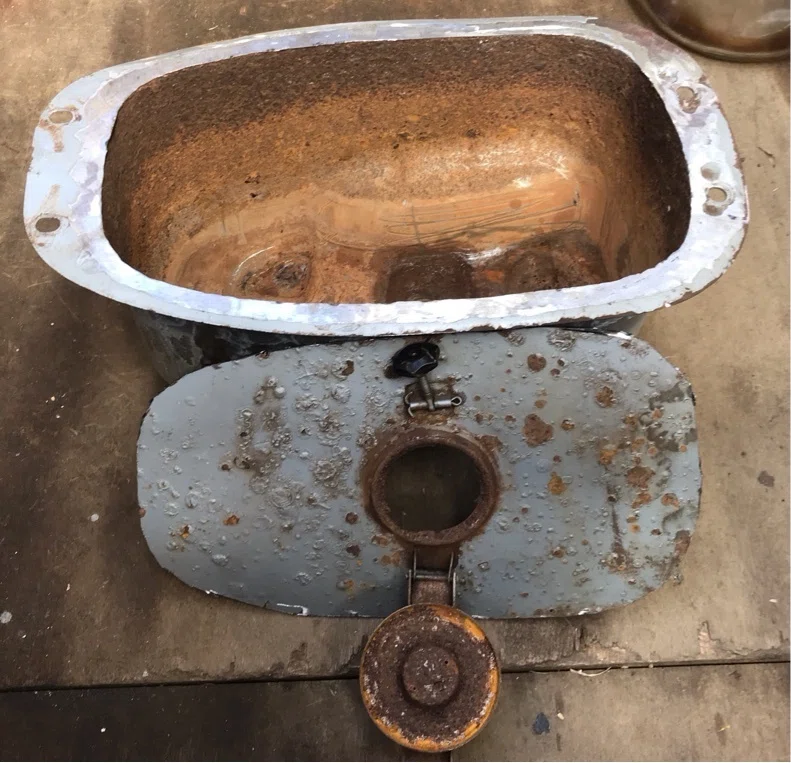

錆が一層ヒドイ状態だった。

タンクは外付けにする。
それで、オリジナルのタンデムシートはやめて、シングルに変更。

1.2ｍｍではやや薄かった。
薄い鋼板だから縁は曲げて強度を出す。

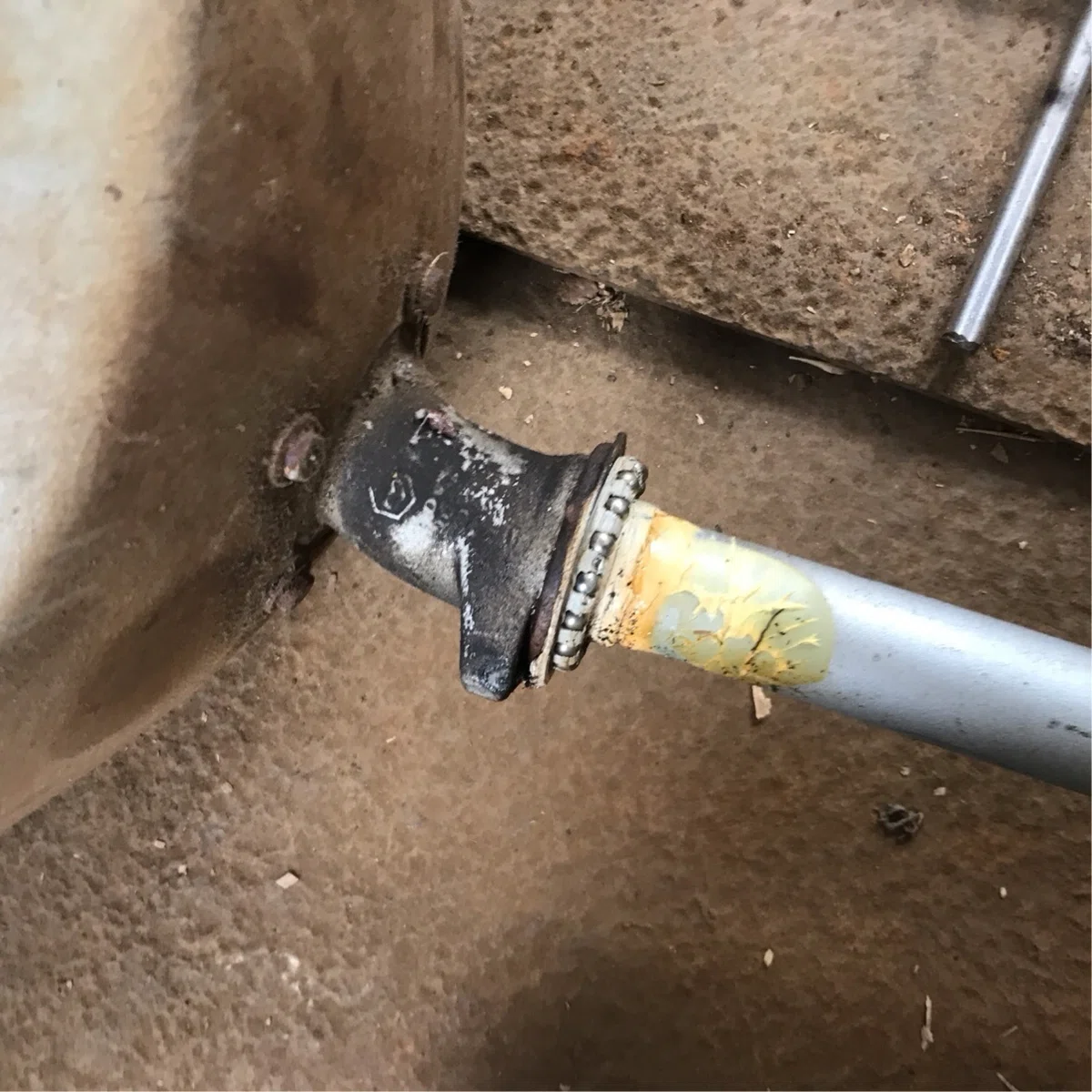

リア ブレーキ シュー　組立て

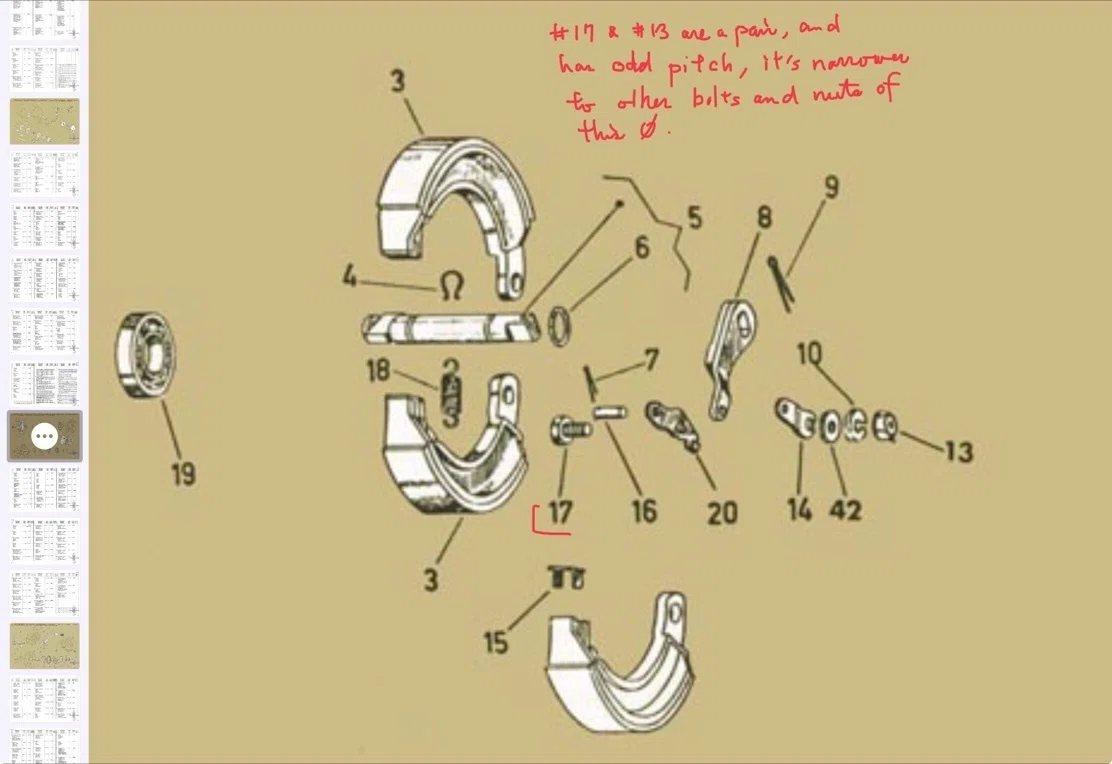

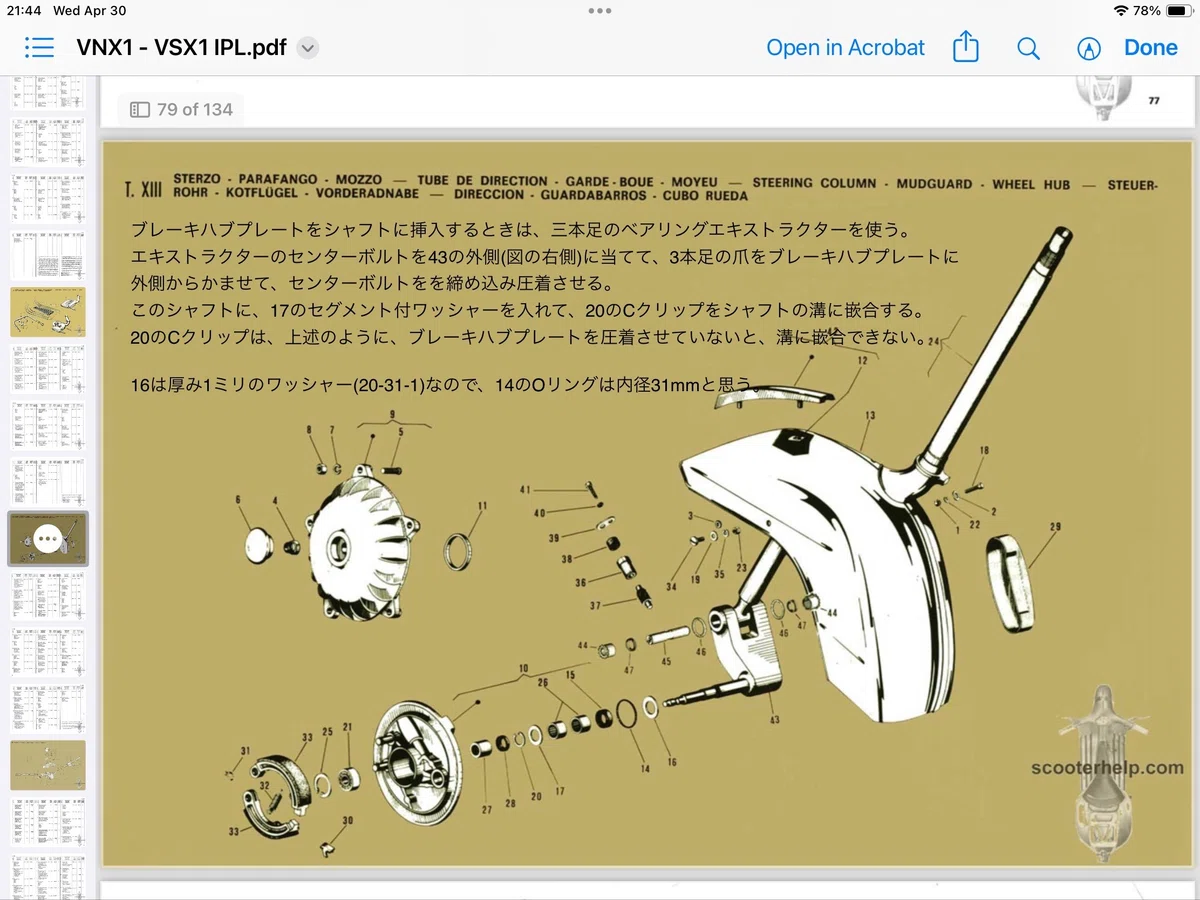

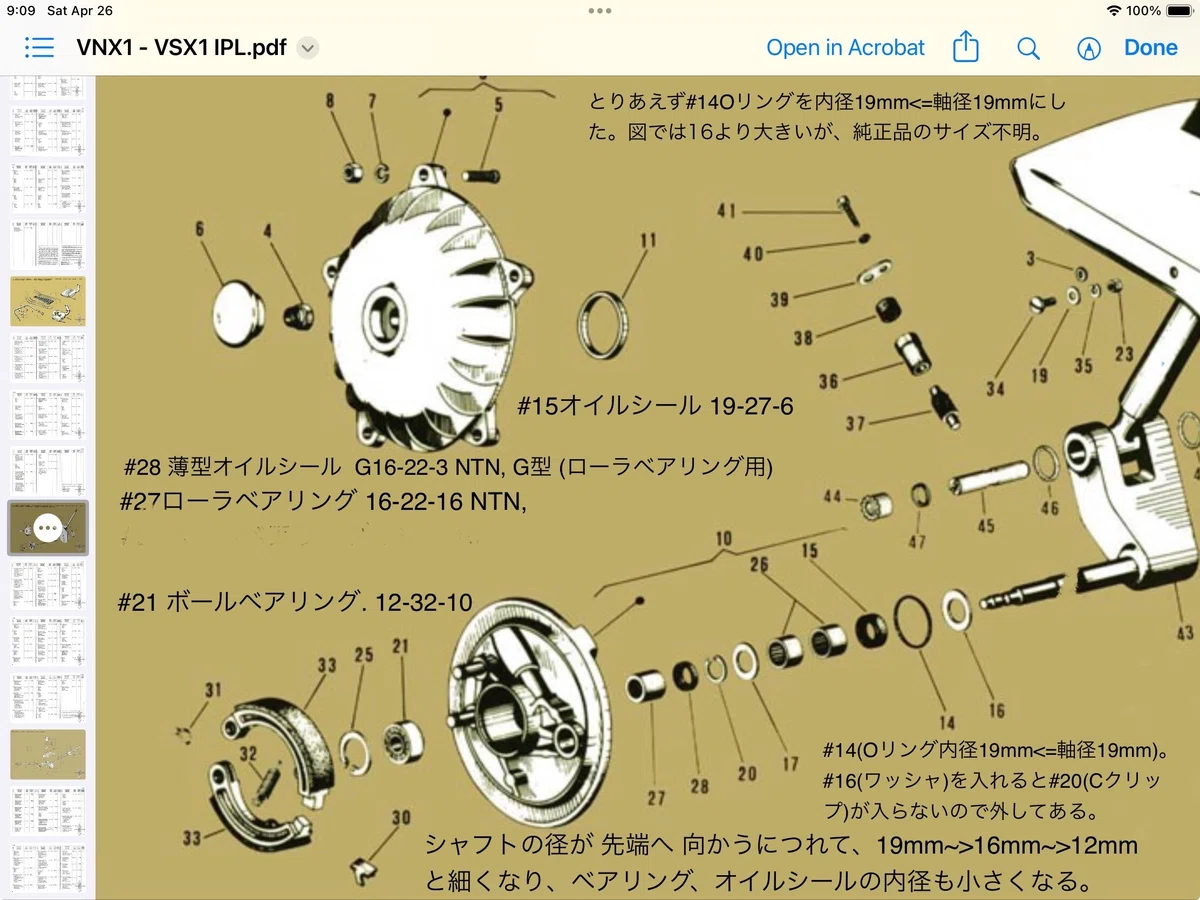

画像はIPL.
＃１７、＃１３は、ペアのボルト、ナットで、＃１７のボルトには軸に直角方向に穴が貫通している。
ブレーキ ワイヤーを通す穴だ。

このペアのねじ山ピッチがこのVespaのほかで使う同径のボルト、ナットのピッチより狭い。
ナットの方は厚みもやや薄い。
他のナットと取り紛れると、探すのに手間どる。

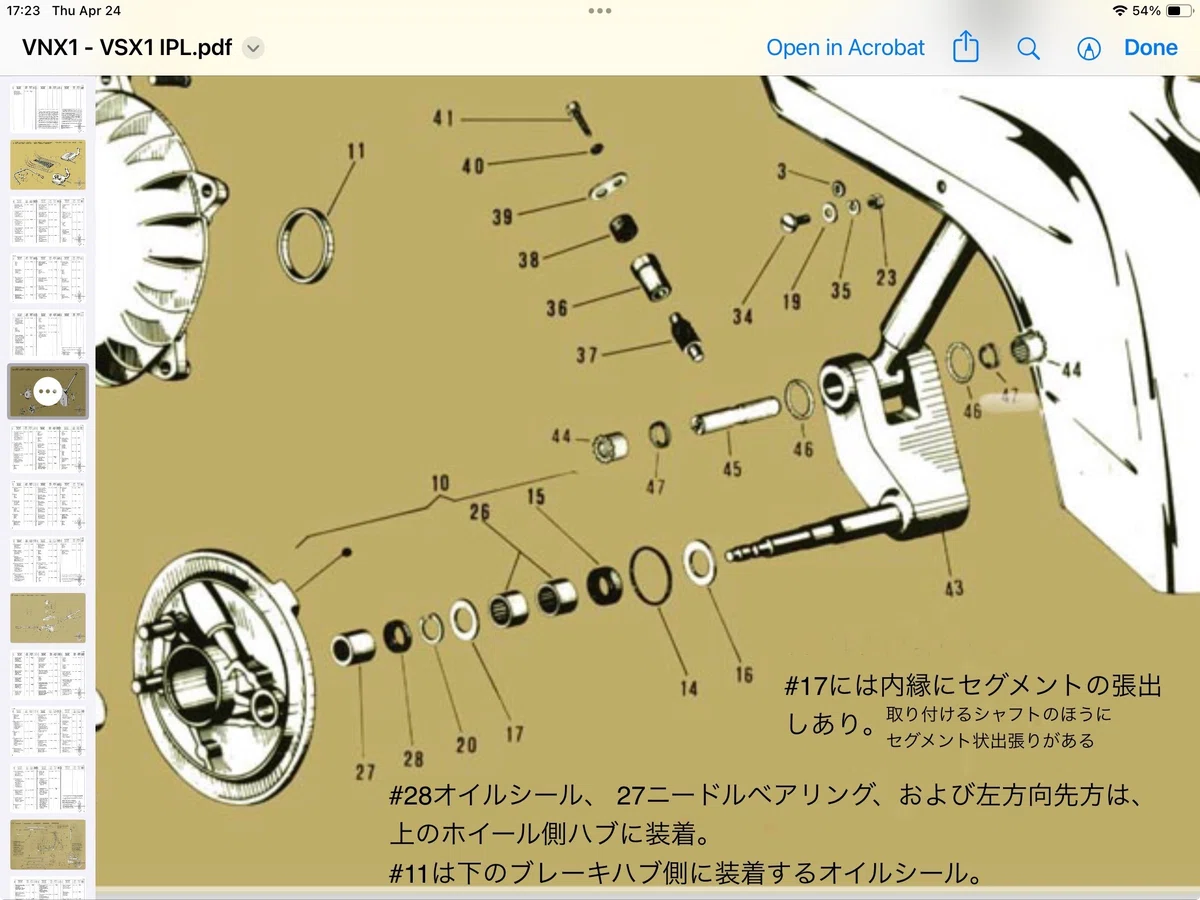

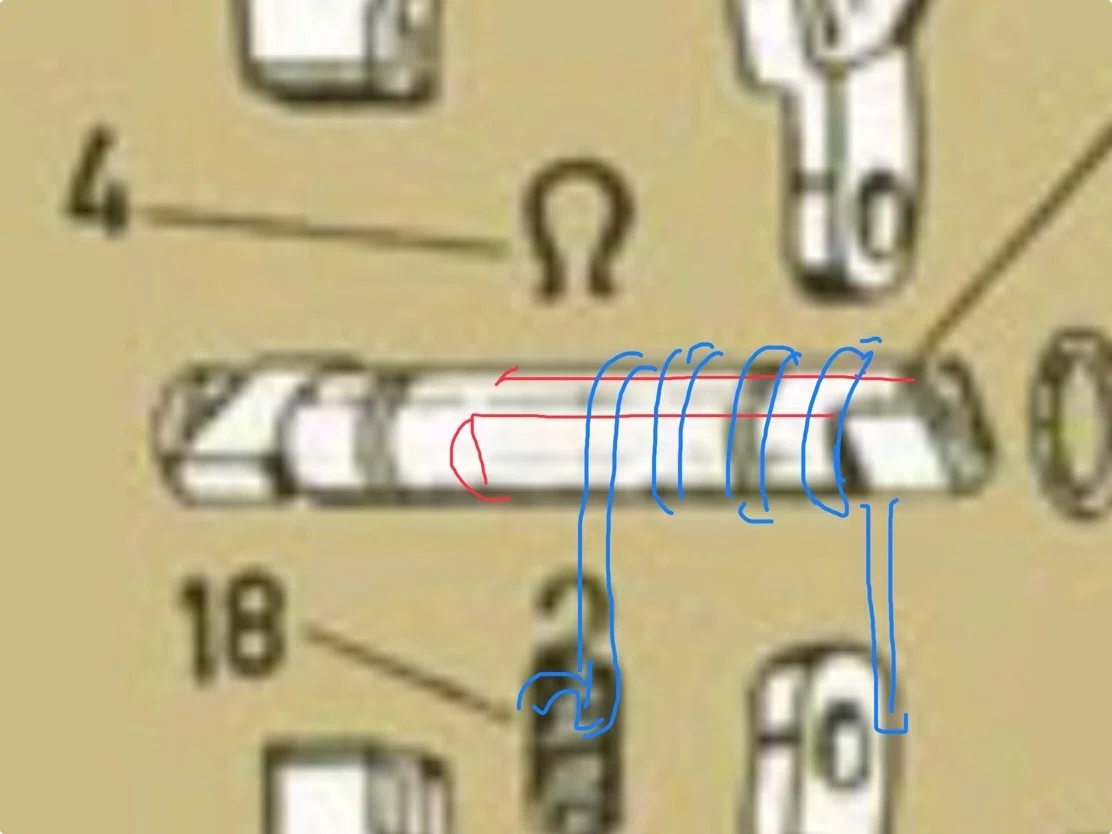

IPL画像の「Shaft for Brake Lever」(ブレーキ レバーのシャフト)を拡大した。
この Vespa は、このシャフト形状が異なっている。
レバーを取り付ける平たい部分が図に追加した赤線のように延長している。
レバーを先に通して、この延長した部分に青線で追加したようなリターン スプリングを取り付ける。
この リターン スプリング のレバー側には、レバーにかませるフックが付いている。

ブレーキ ハウジング を外側から固定するナットは２２ｍｍで、ピンを挿入する穴がある。

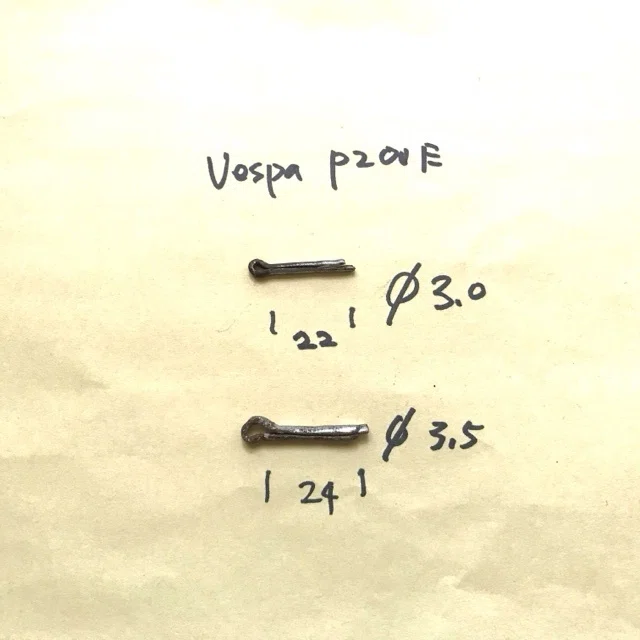

このピンは、図の上、径3.0ｍｍを使っている。

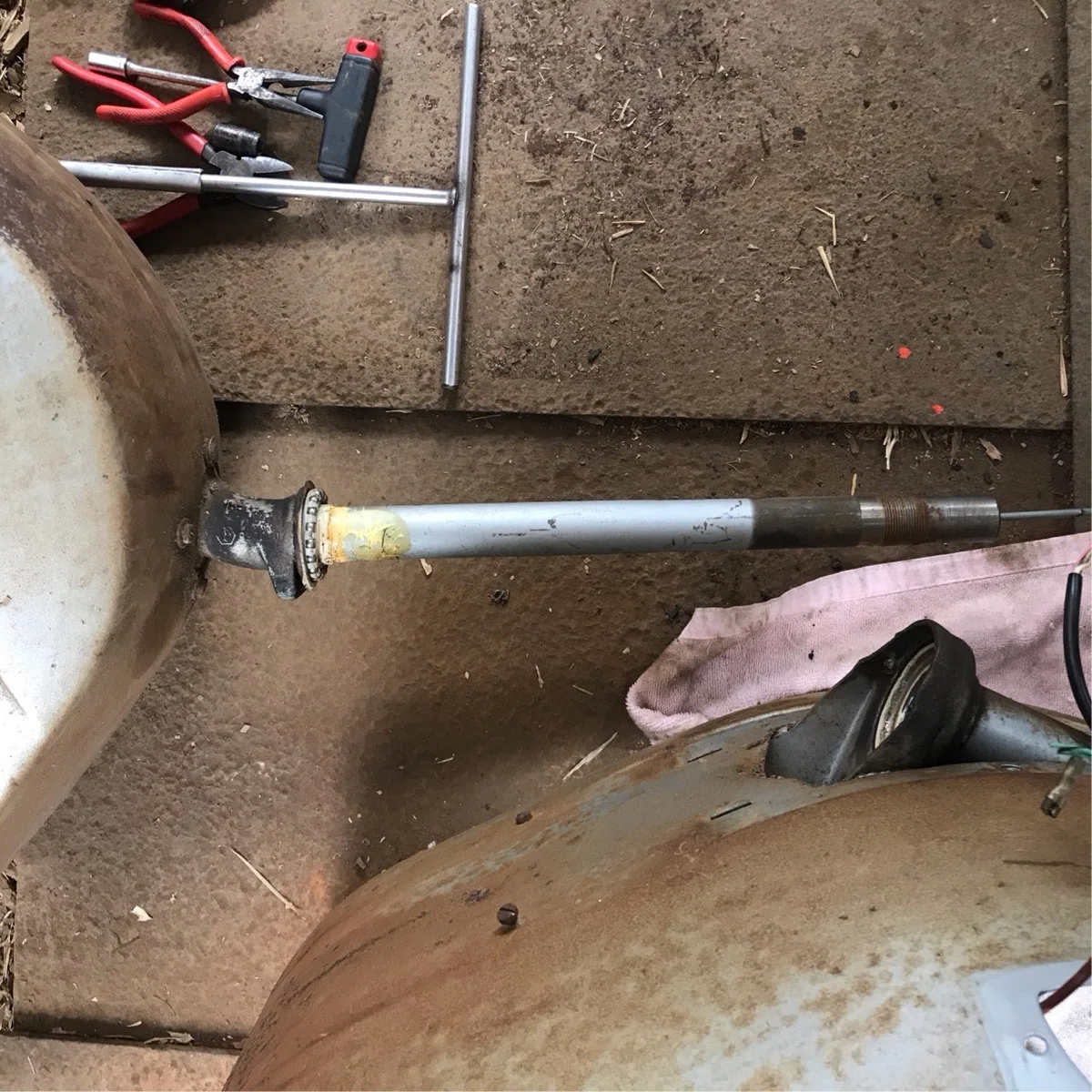

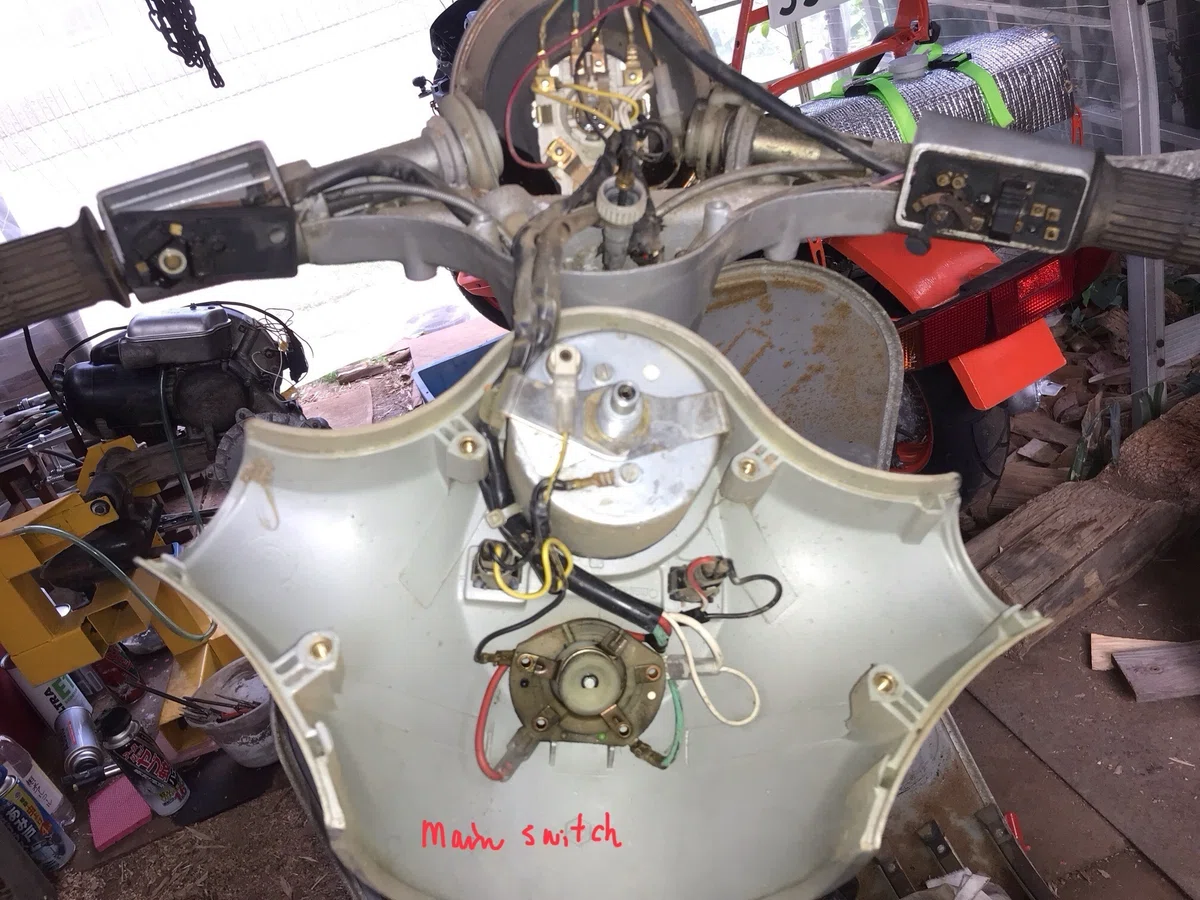

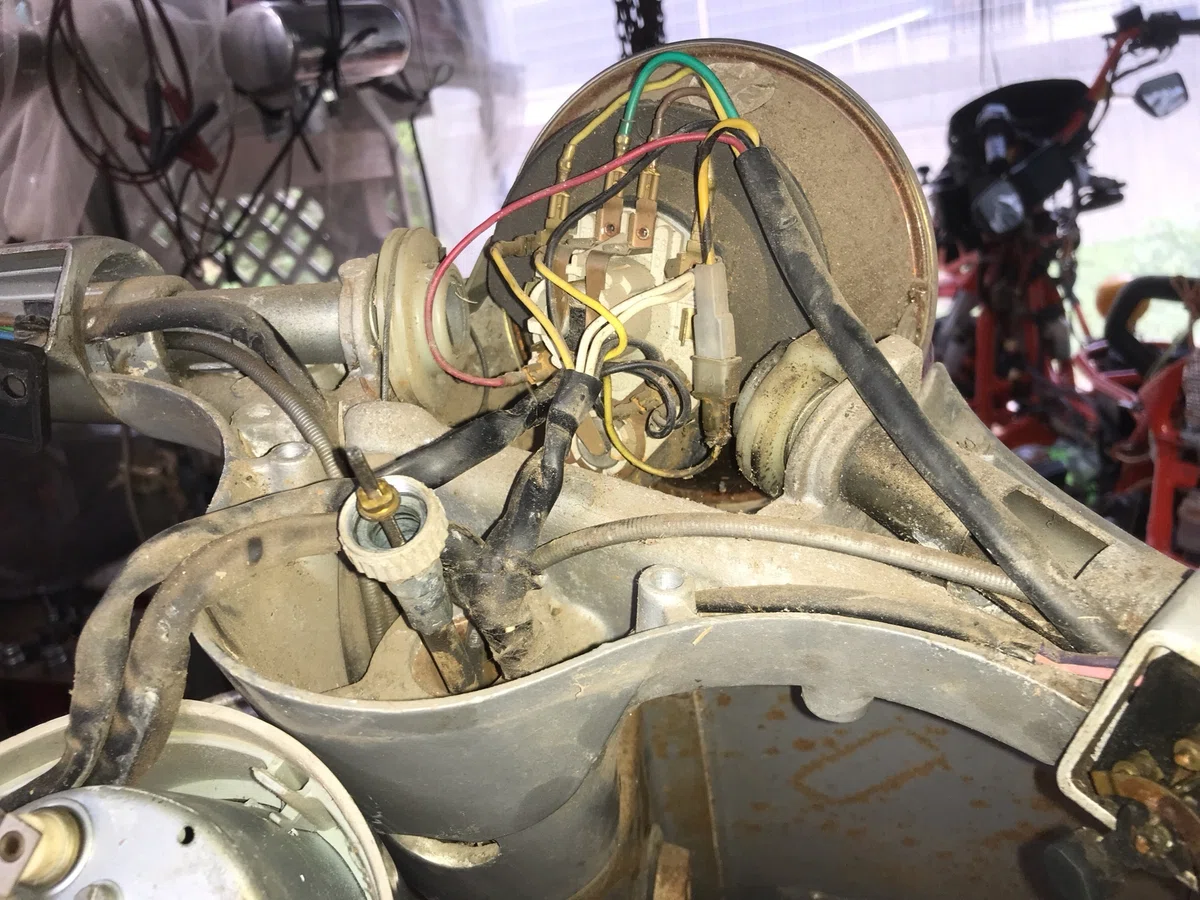

ステアリング コラム　取り外し

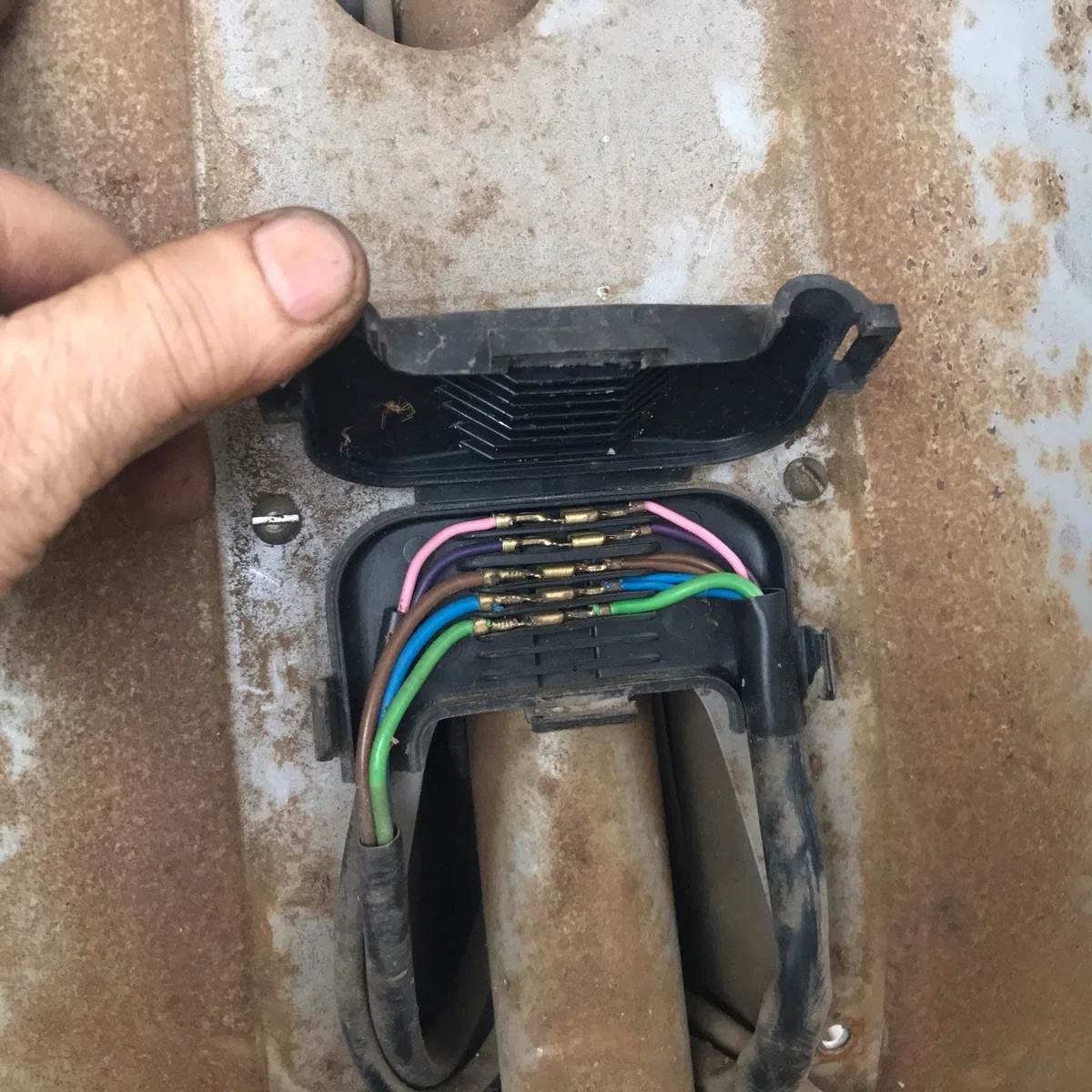

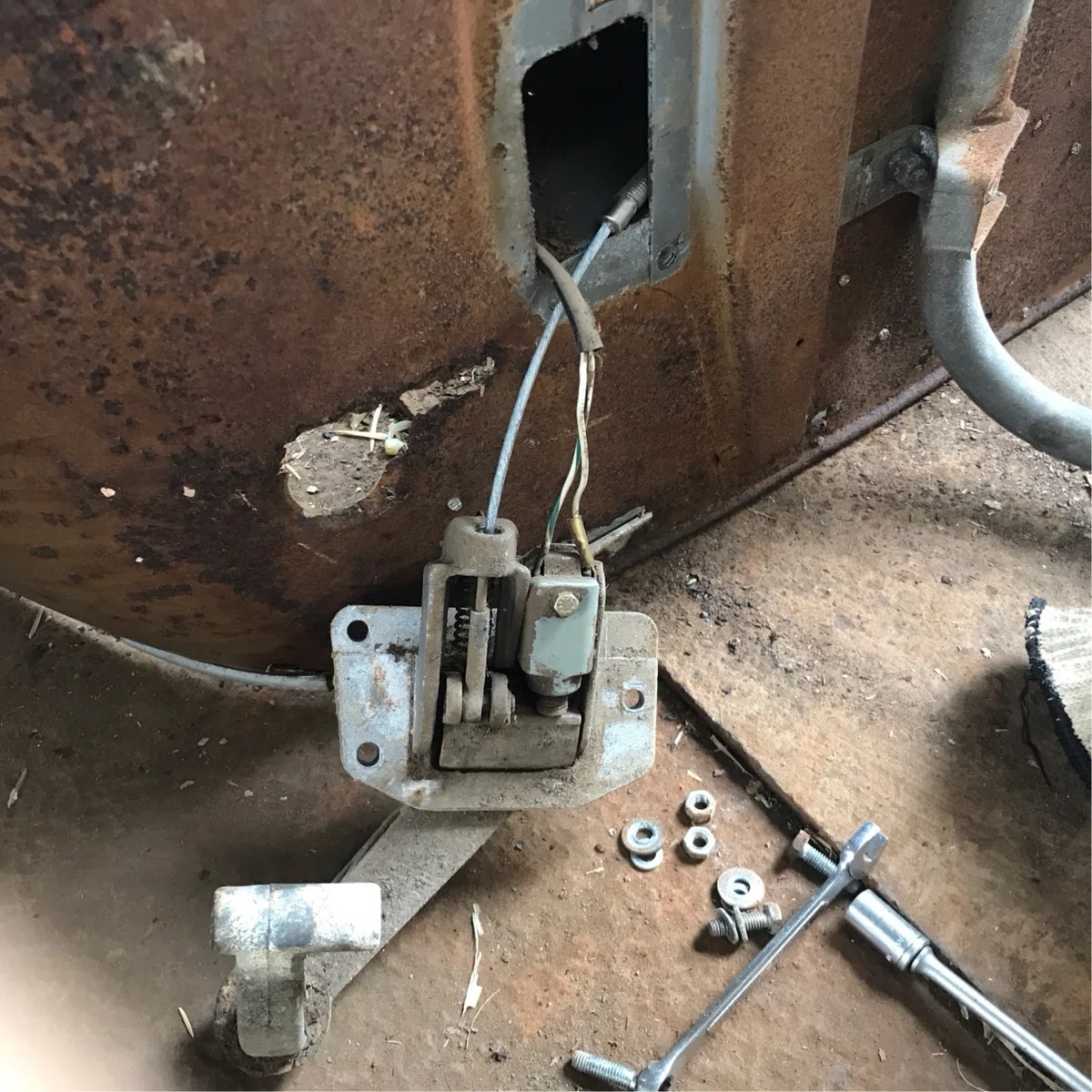

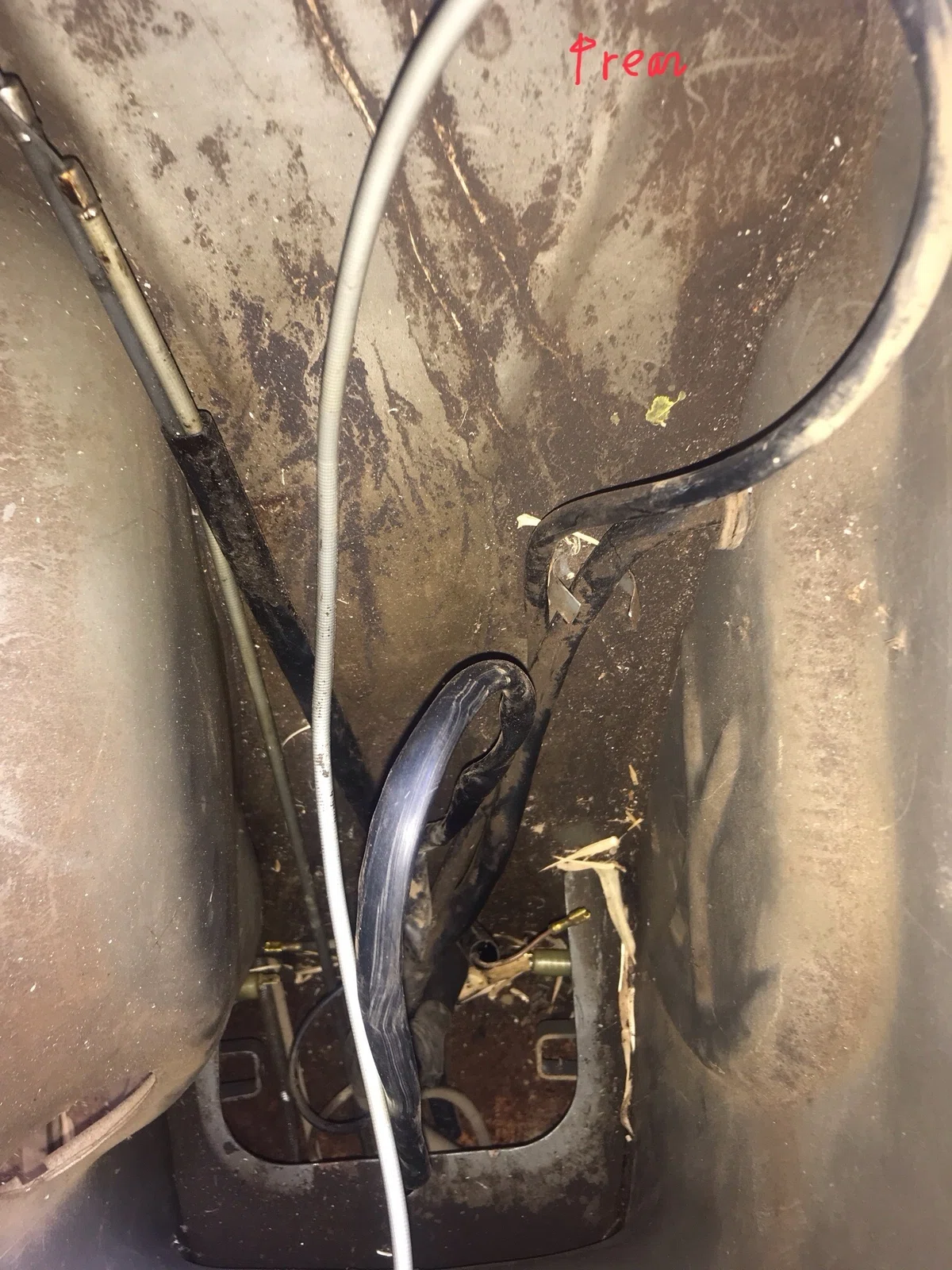

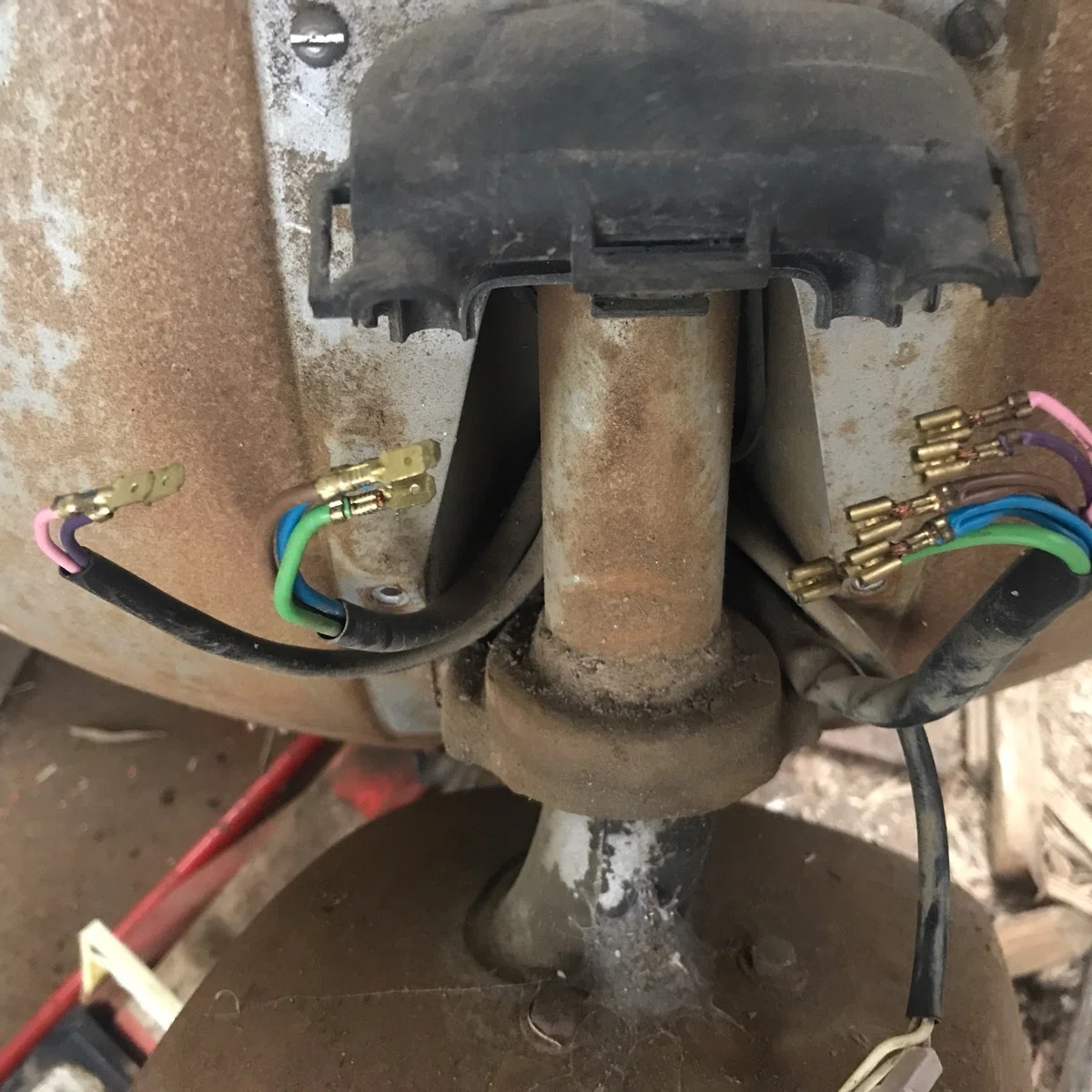

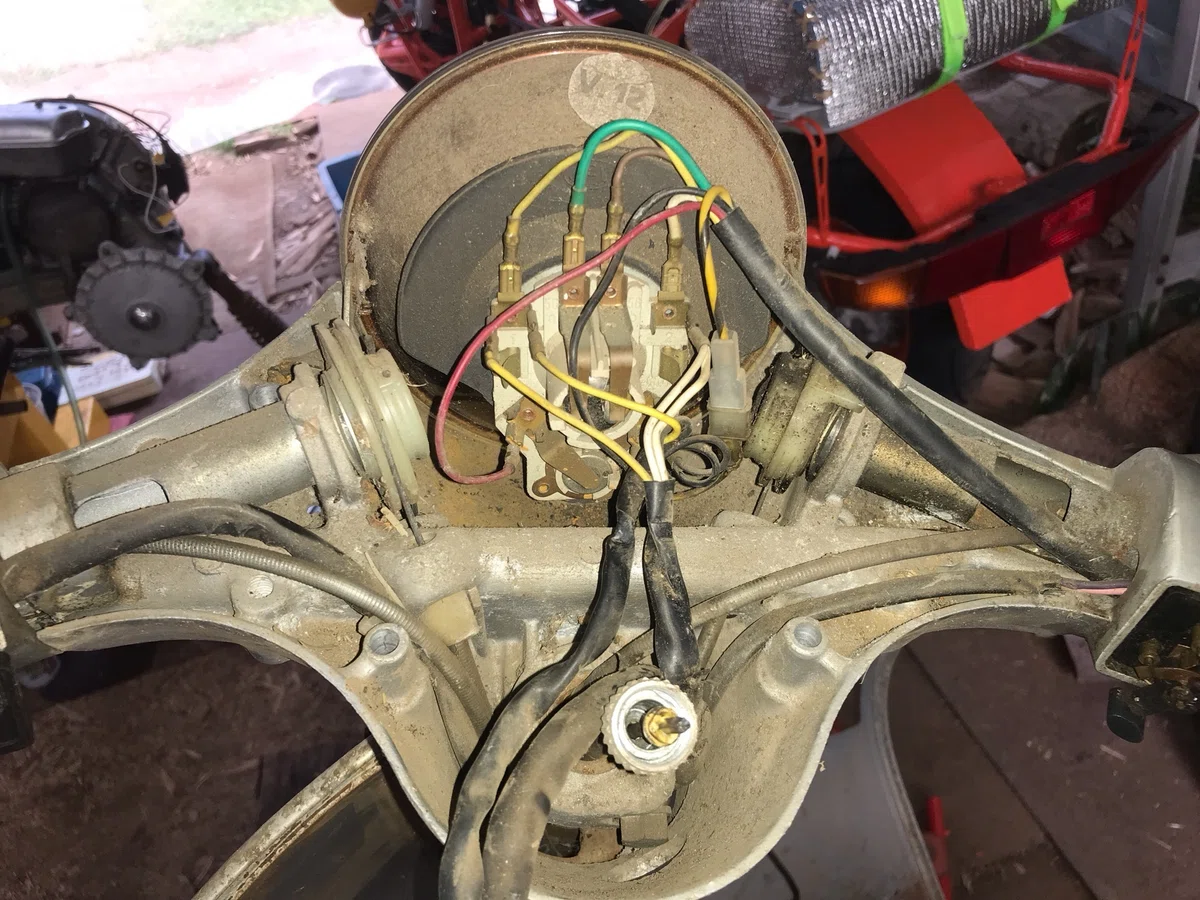

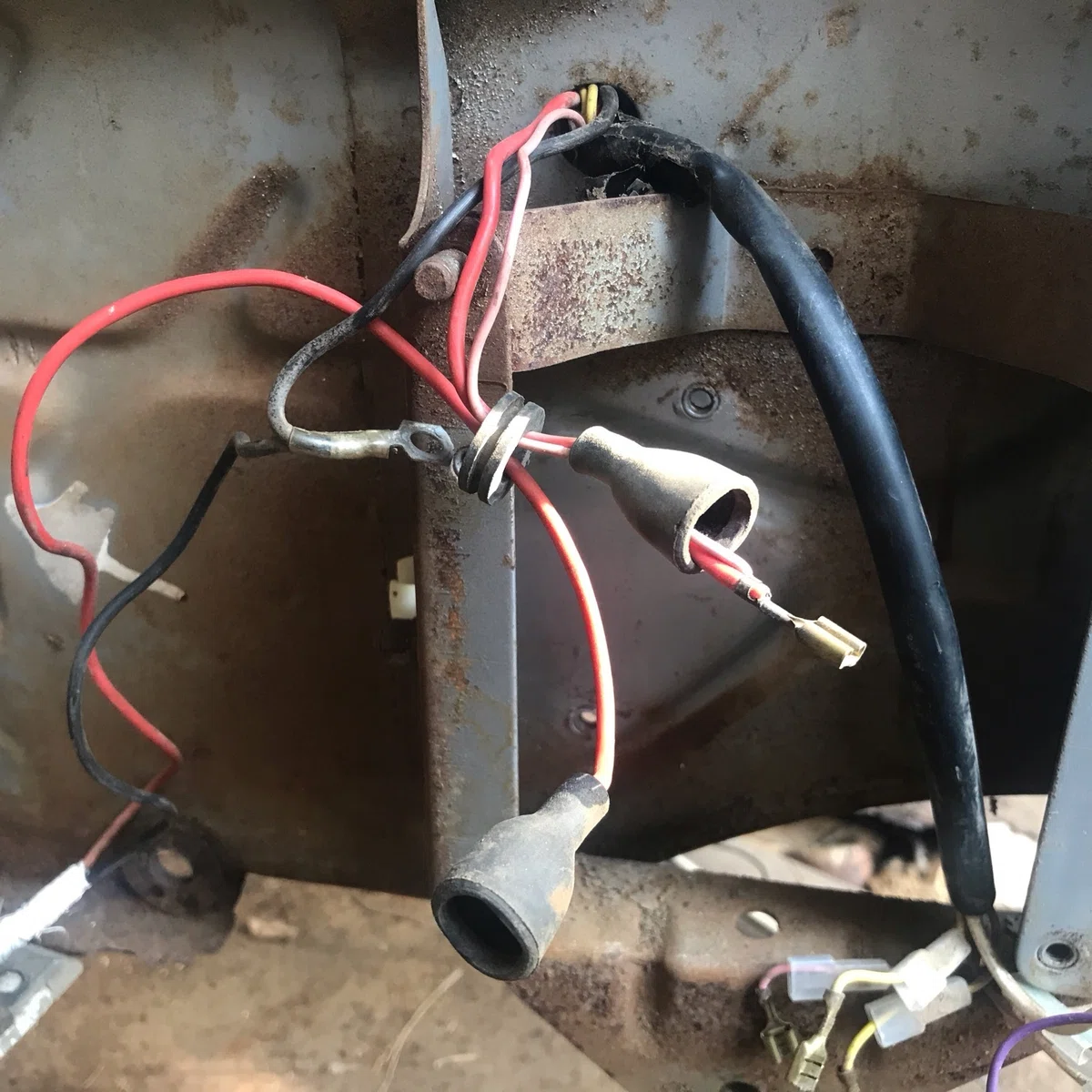

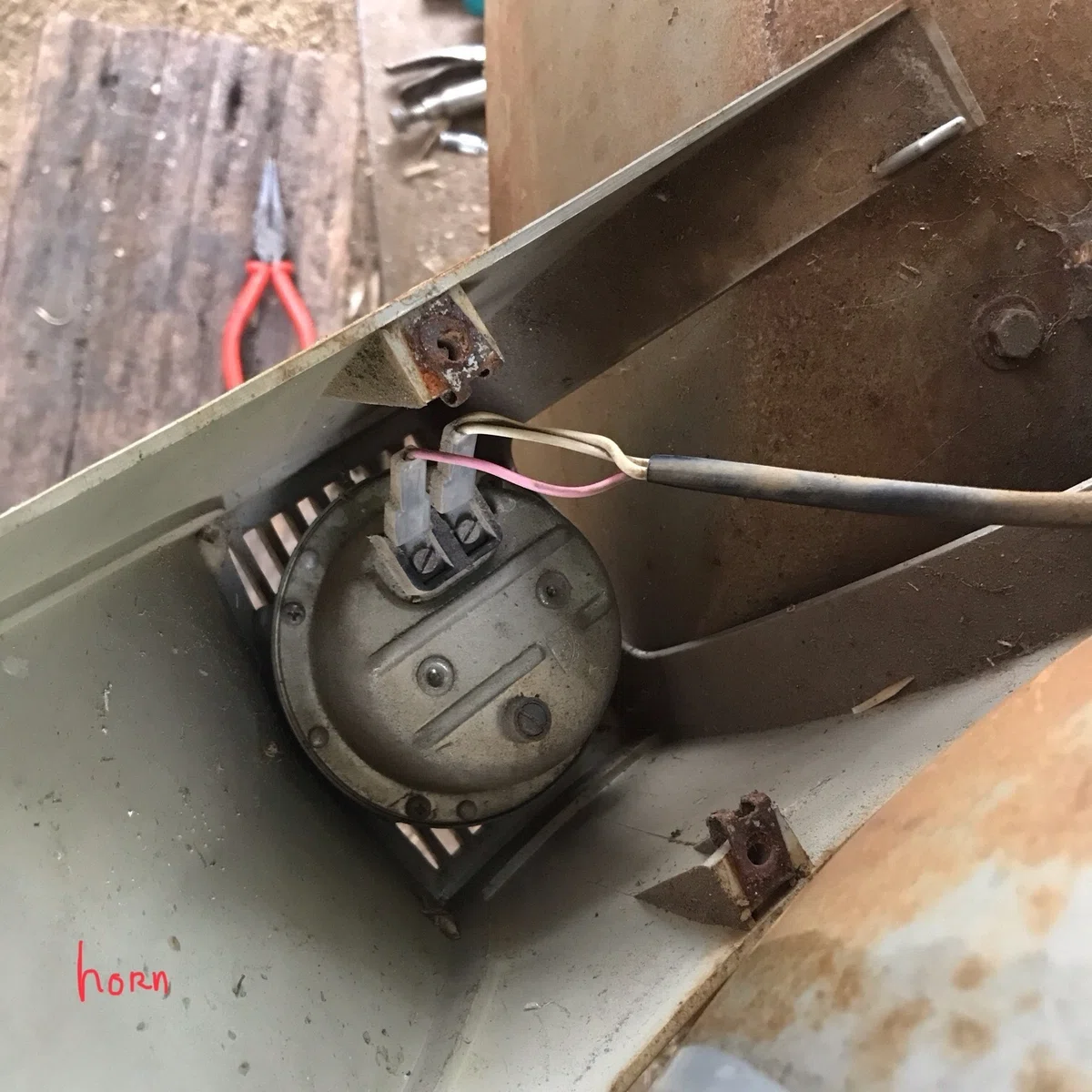

ワイヤー ハーネス　取り外し

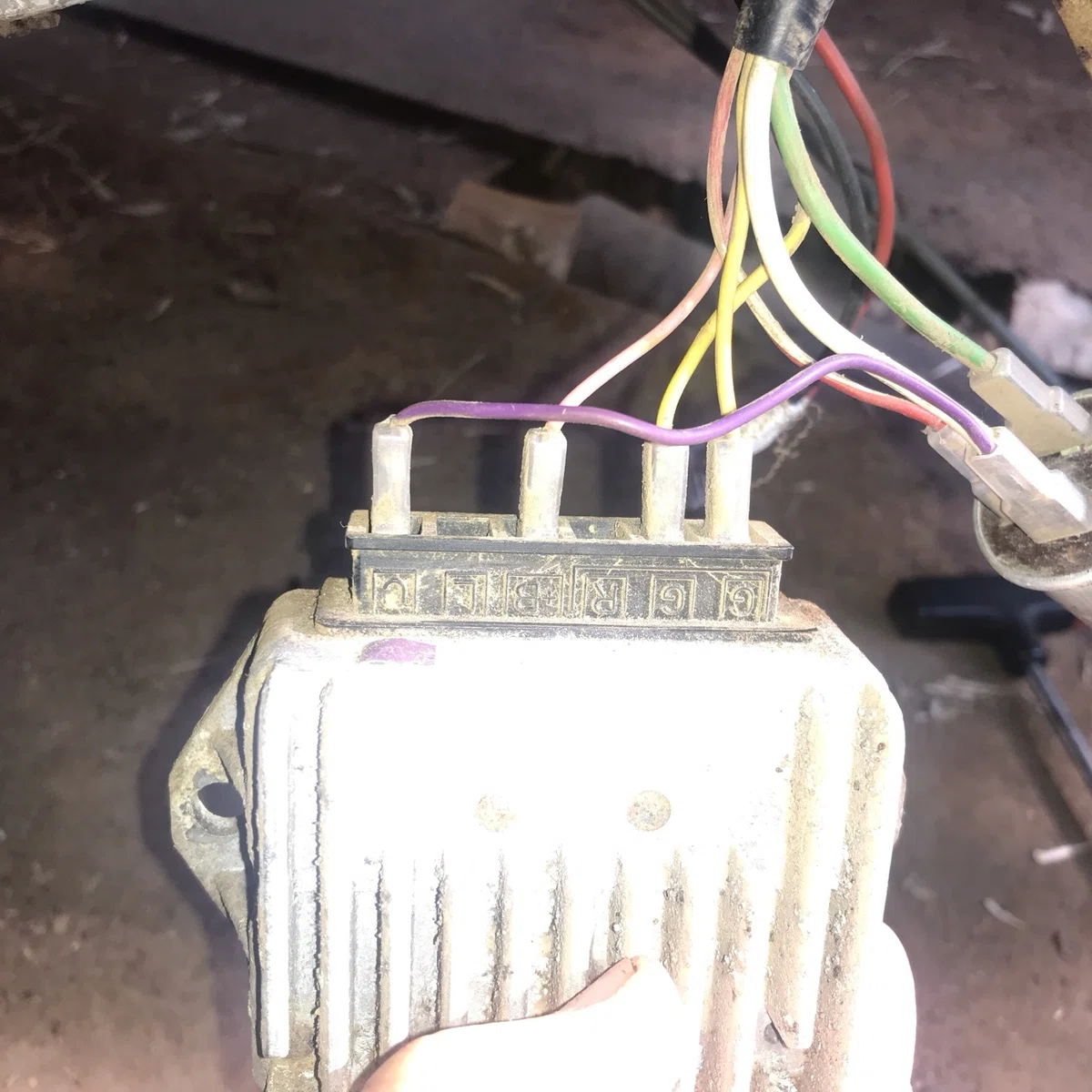

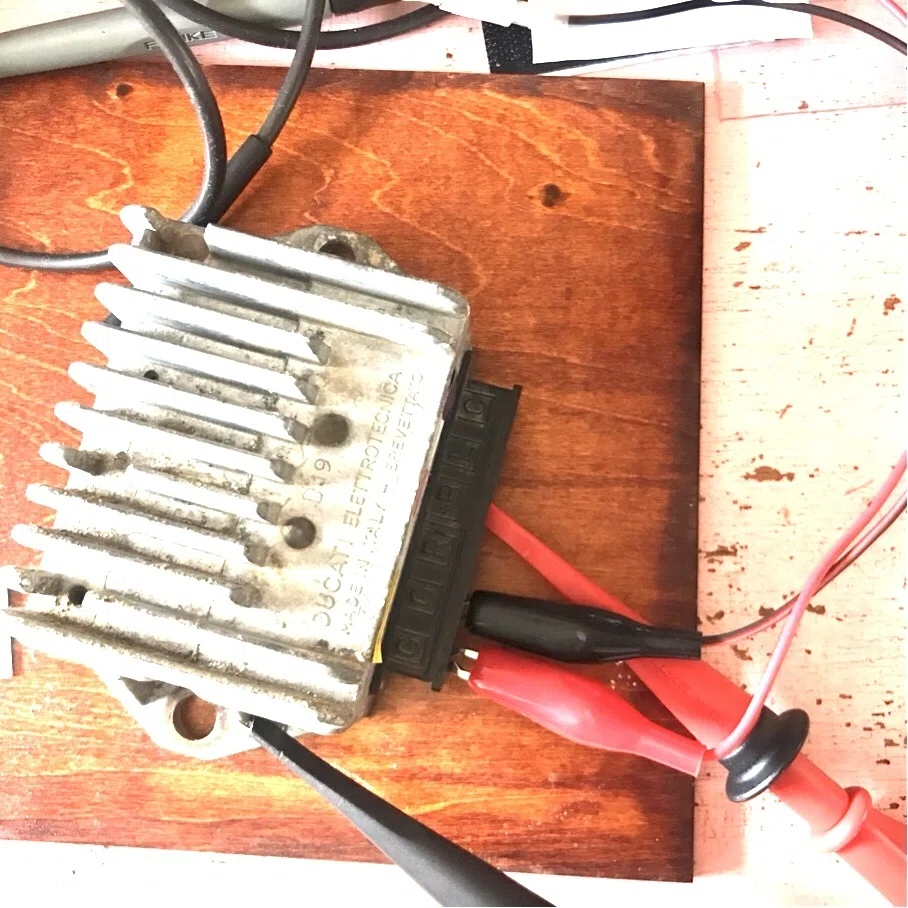

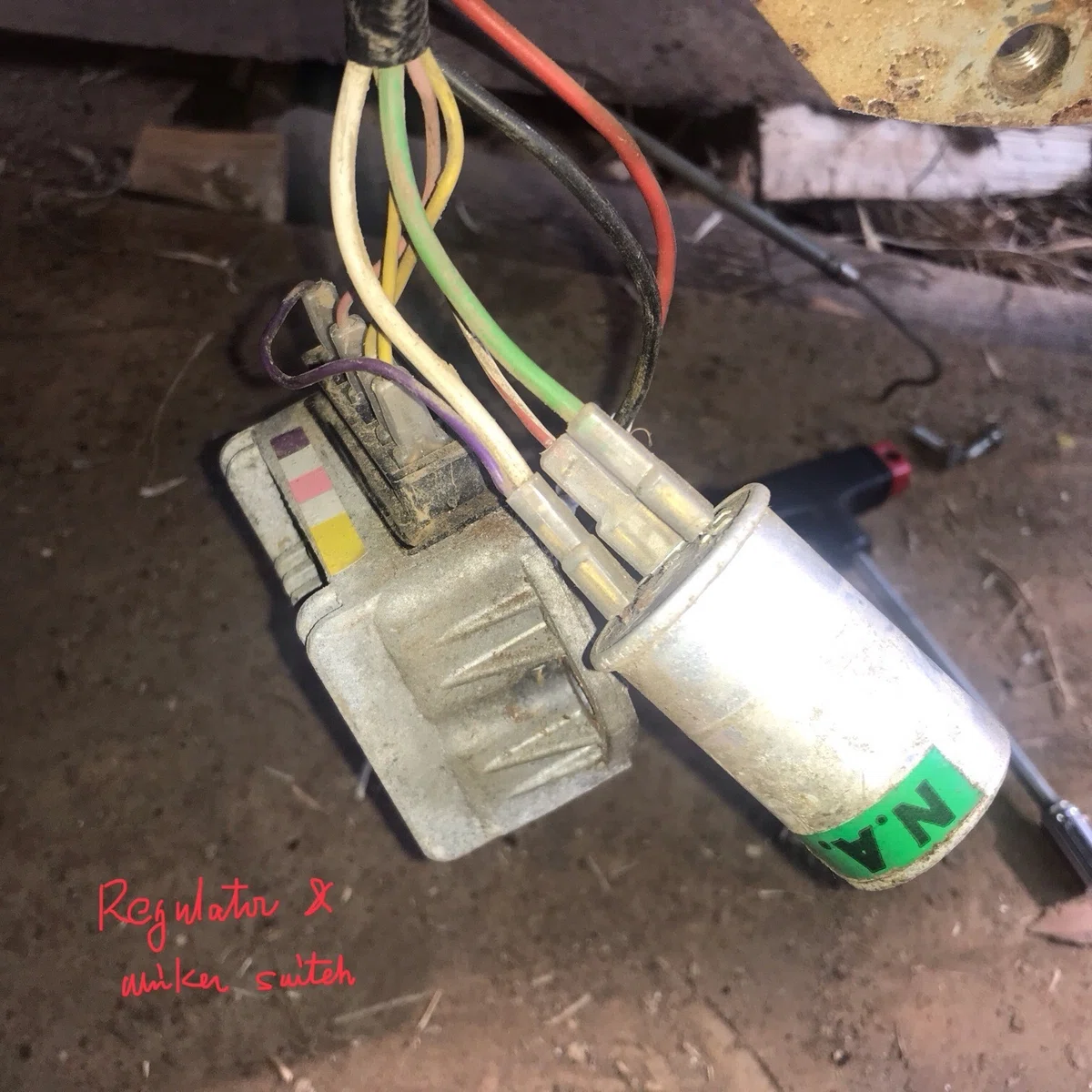

レギュレータ / レクティファイア をチェック

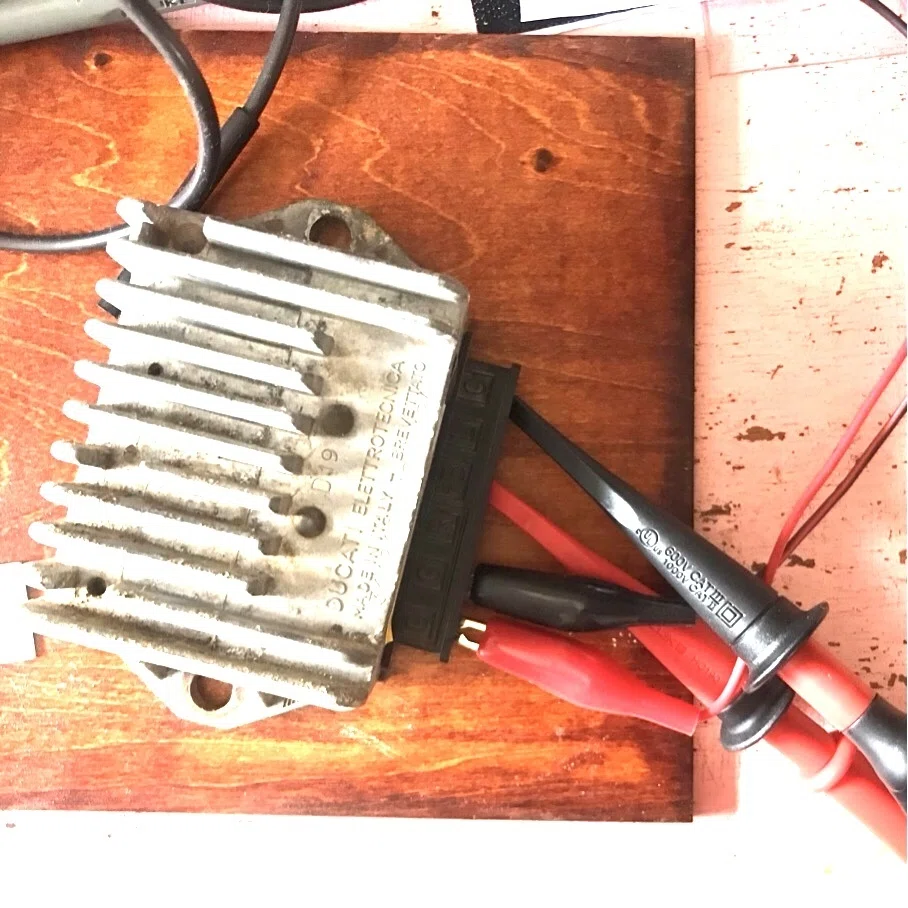

下の画像、縦方向に4本、プローブを接続している。
上から；
黒：Ground, oscilloscope,
赤：Output, oscilloscope,
黒：（本来、エンジン発電機から来る）AC, ワニ口クリップ
赤：（本来、エンジン発電機から来る）AC, ワニ口クリップ

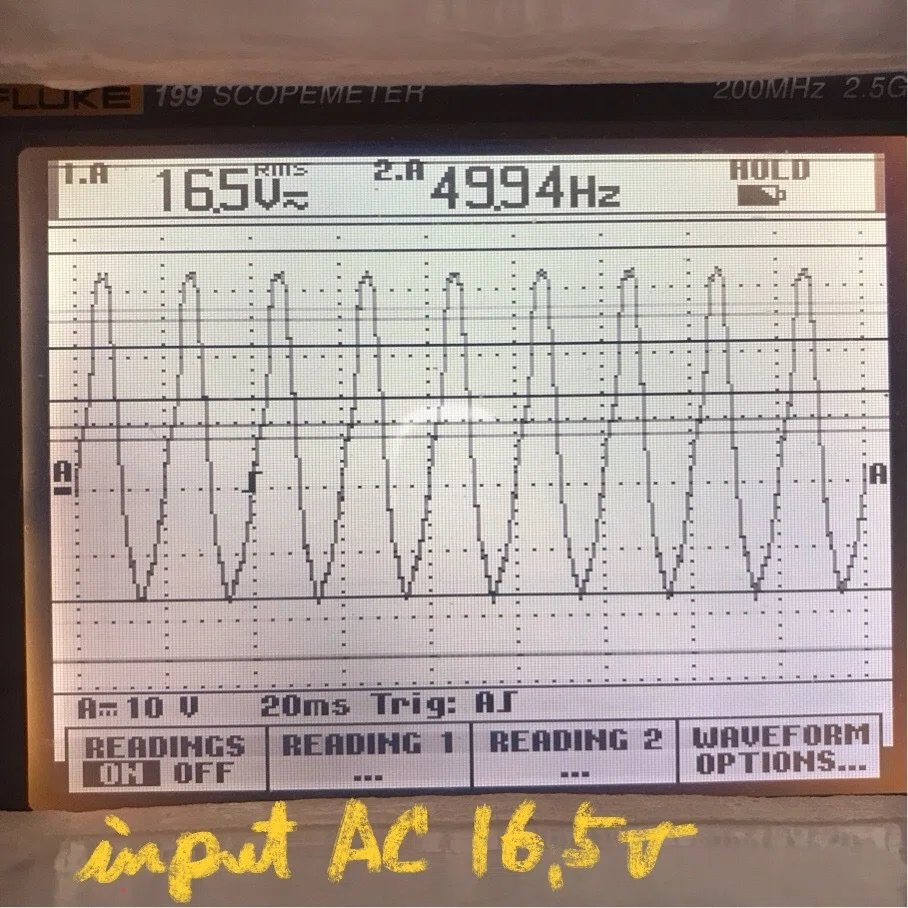

エンジン発電機の代わりに商用電源のAC100Vをトランス変換した交流を入力して実験してみた。

（注意）オシロスコープについて：
このチェックを実施するとき、AC100Vの商用電源で使用する通常のオシロを使ってはならない。ショートする。
絶縁型のオシロのみ使用できる。
ここで使用しているフルークの「199 SCOPEMETER」は絶縁型。

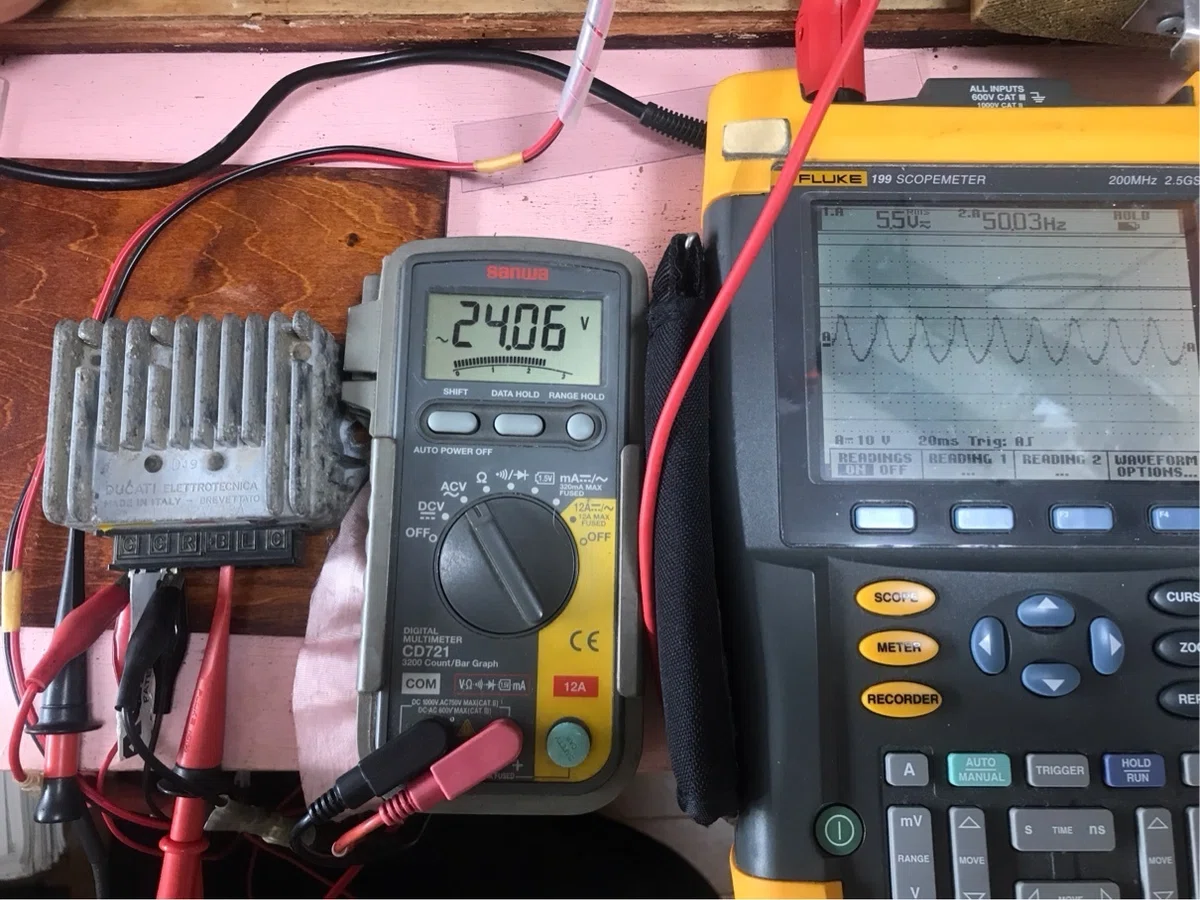

そのAC電圧を24Vに上げてみた。
オシロが示すのは、このRegulator/Rectifire から出力されてきた電流の電圧値。
たったの5.5Vにしかなっていない。

お世話になっている「リビエラクラシック」宇賀神商会さんのサイトで次のような案内がある。
///////ここから引用////////////////////////
http://ugaga.shop-pro.jp/?pid=17594507

GG+B5端子レギュレーターの値
回転数1100prm~2500rpm　バッテリー電圧12.7V
（バッテリー端子にて測定）テスターにより誤差が生じるため参考程度
Ducati 社外　14.2V
ノーブランド　宇賀神オリジナル　15.3V
RMS 14.8-15.2V
純正 Ducati 　14.43V
純正インド　　14.23V

---故障判断----

レギュレーター正常の場合
エンジン回転5000rpmにてバッテリー端子間12.5～15Vになります。
（この数値よりも電圧が低い＞内部ショート　　高い＞内部断線）
///////ここまで引用////////////////////////

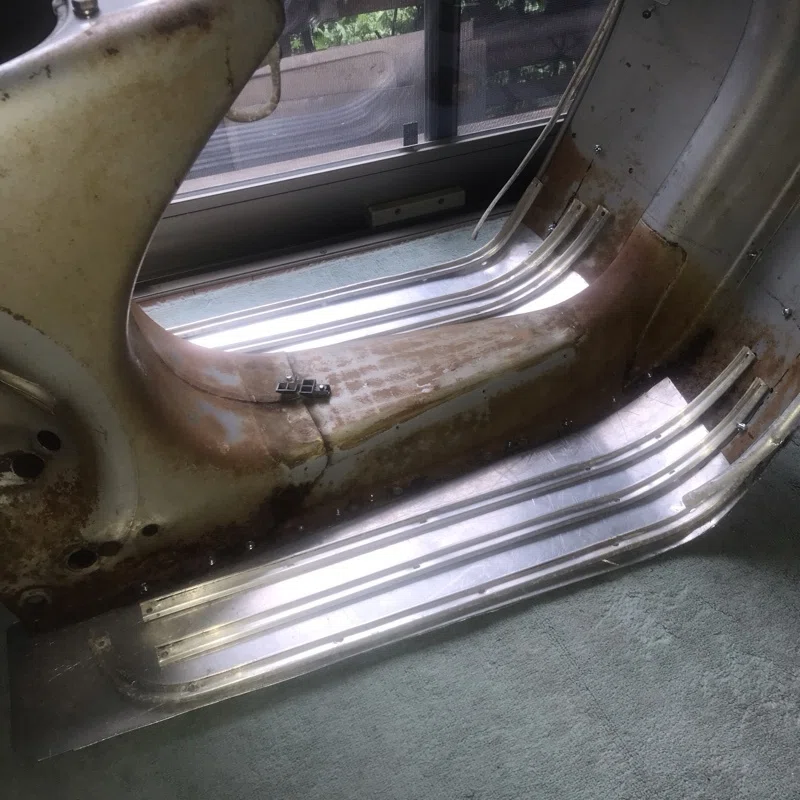

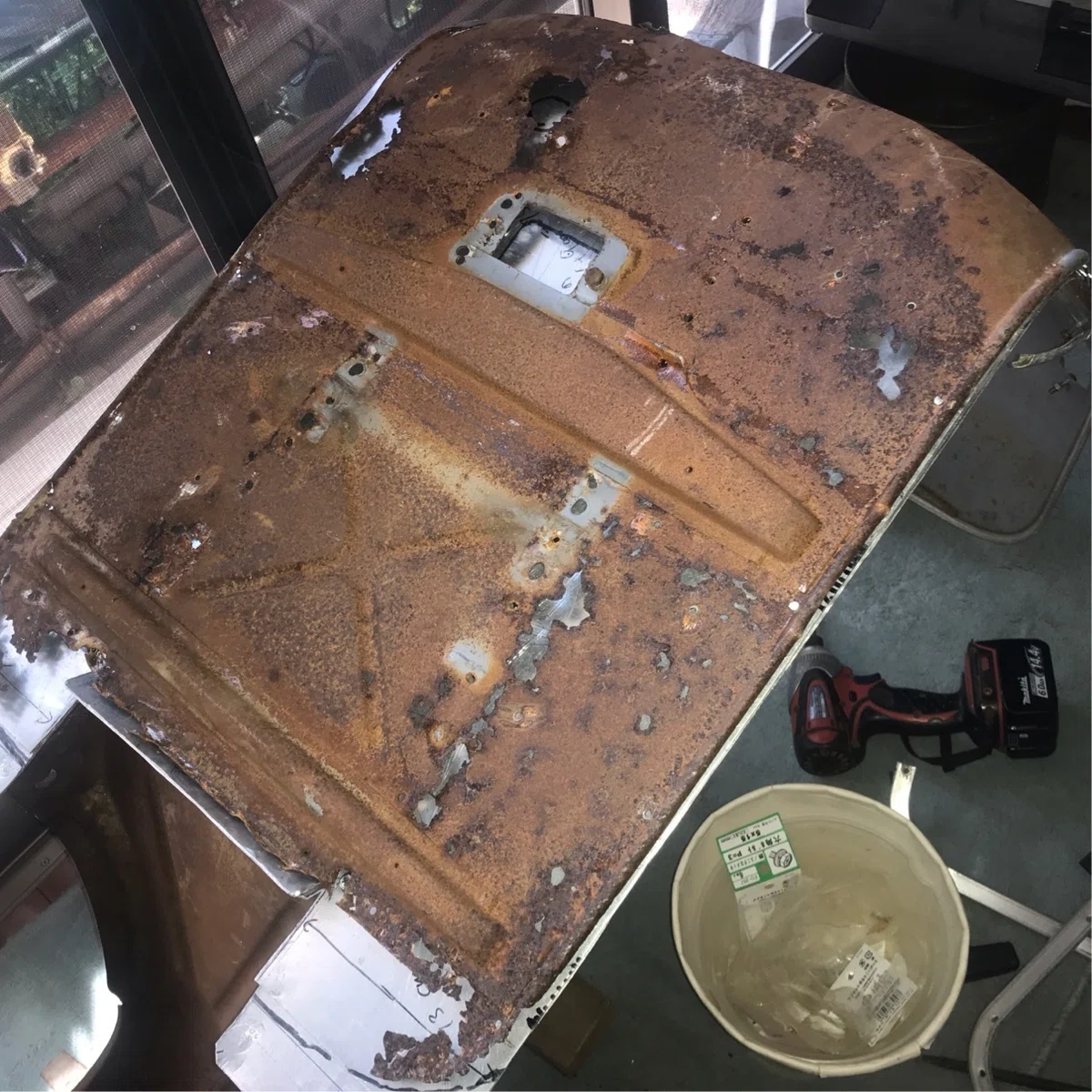

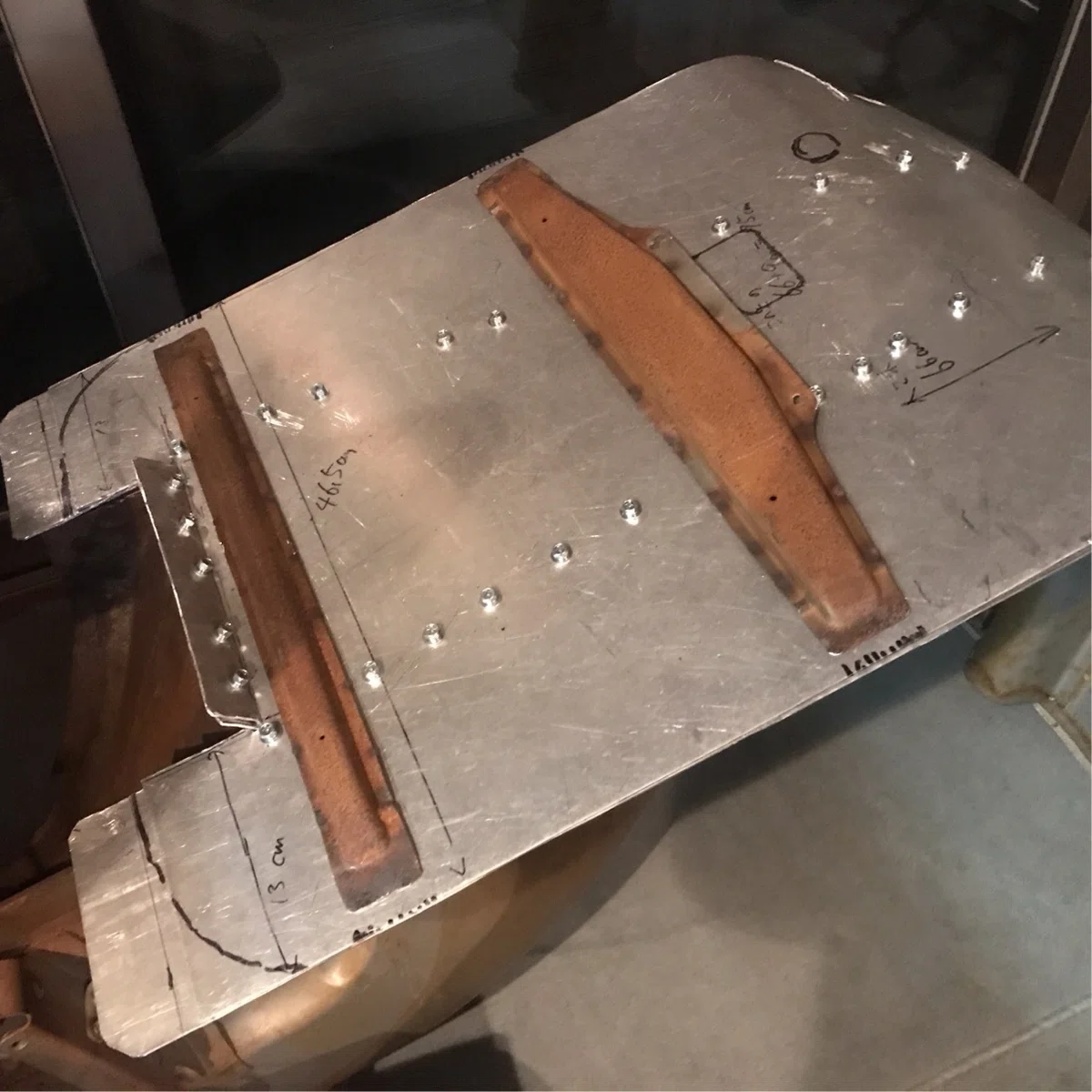

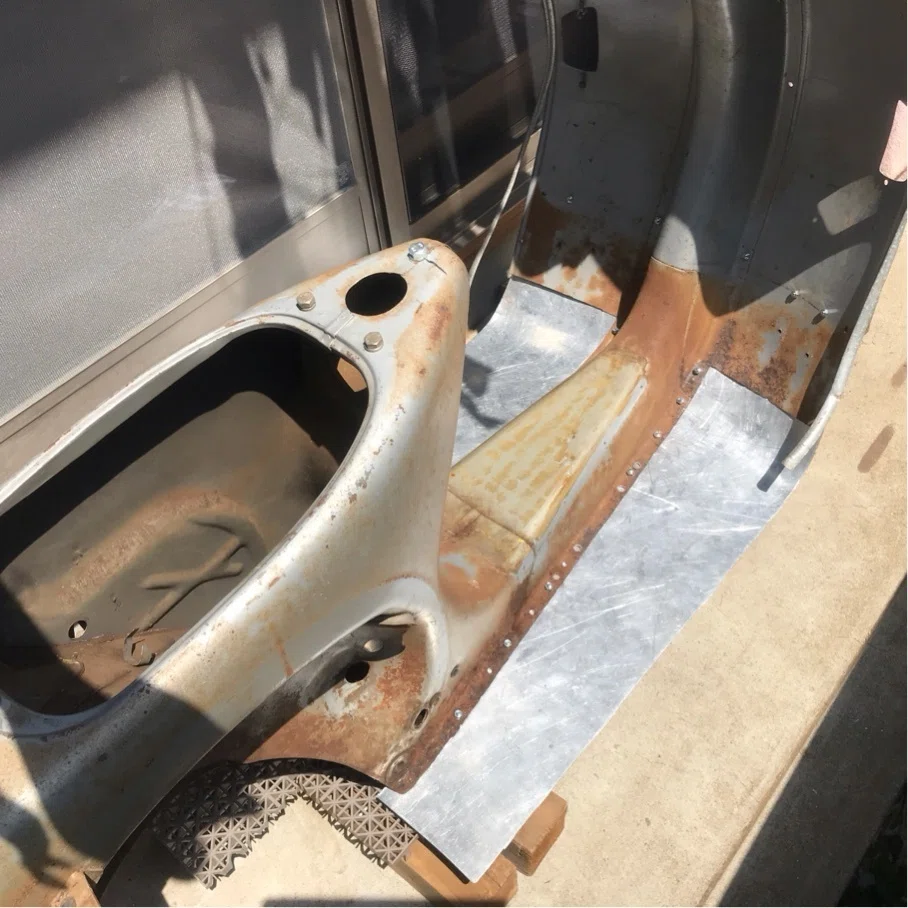

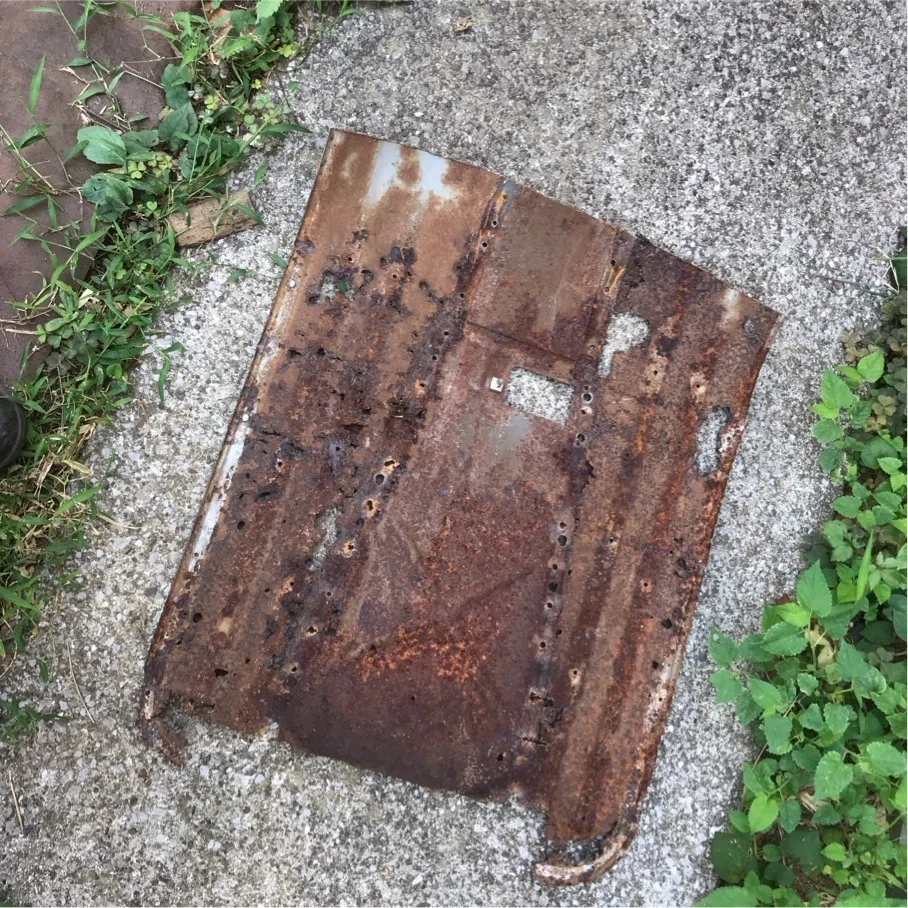

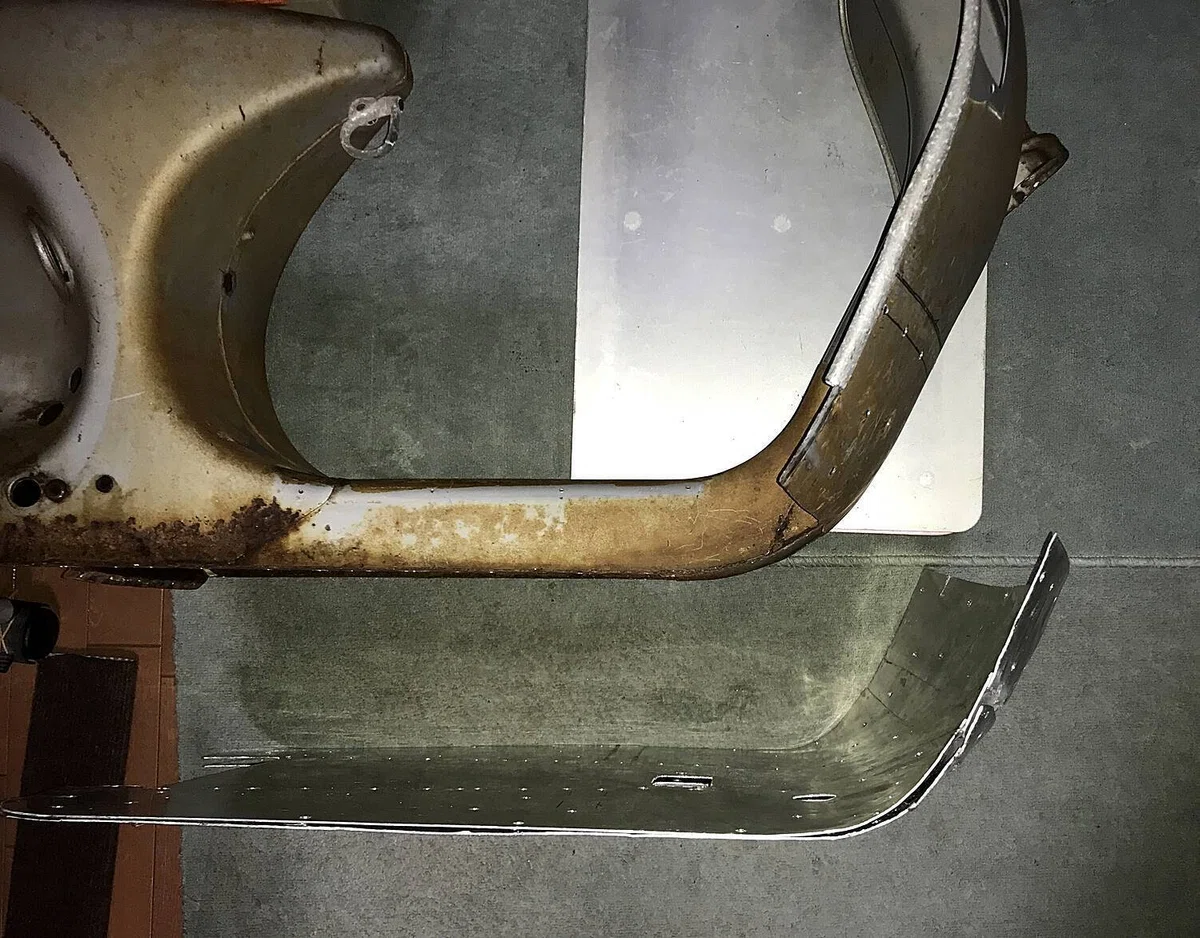

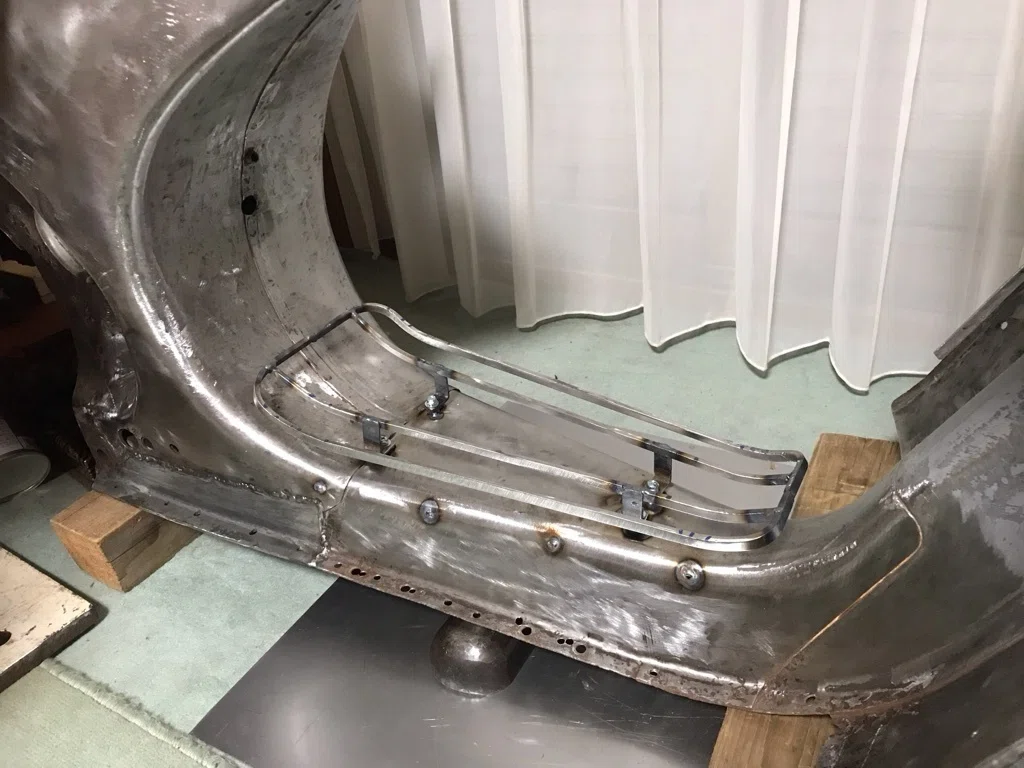

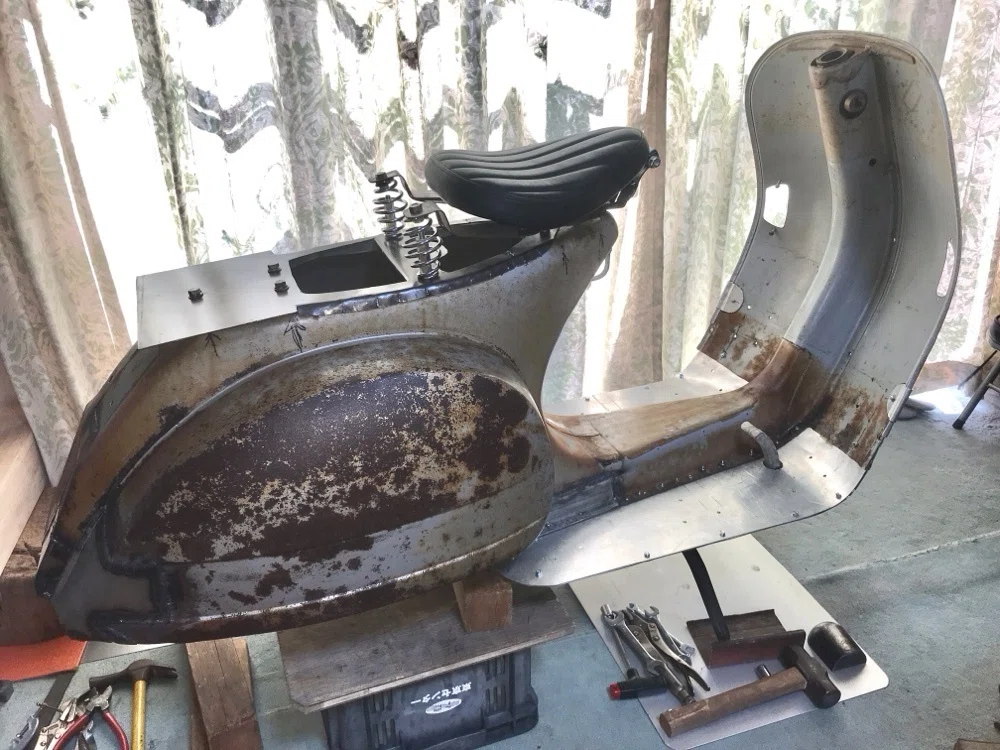

錆つきフロアー パネル、切り取り　後、アルミ パネルに交換

ステーは鉄なのでアルミとはくっつかない。
ボルト、ナットで止める予定

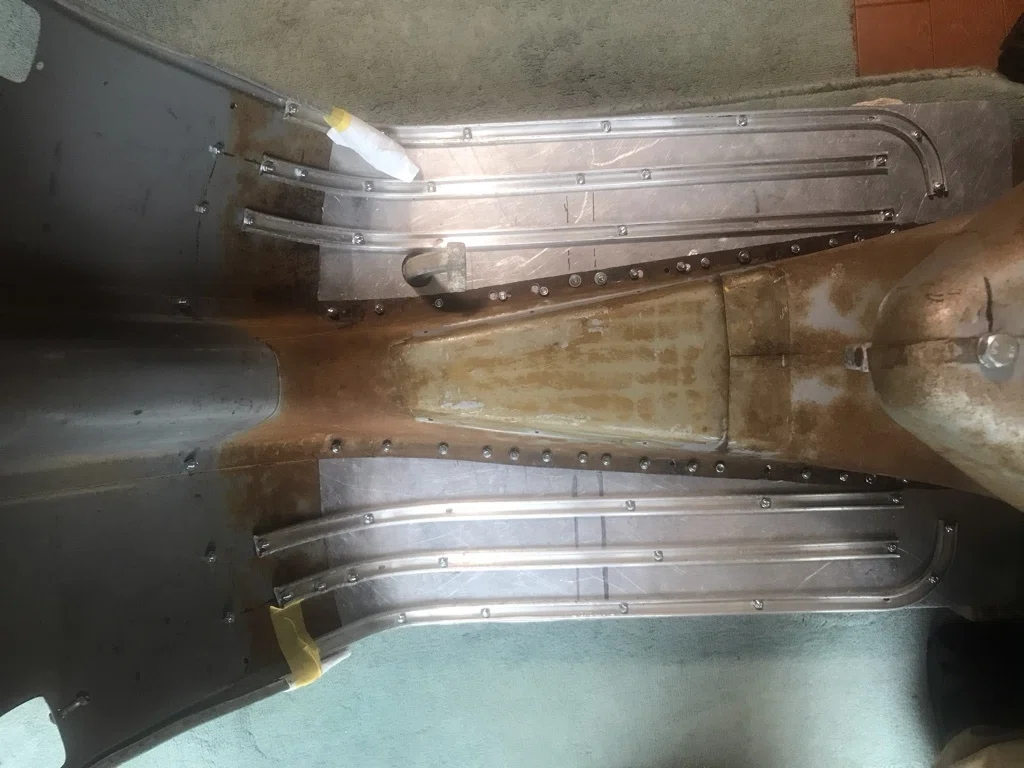

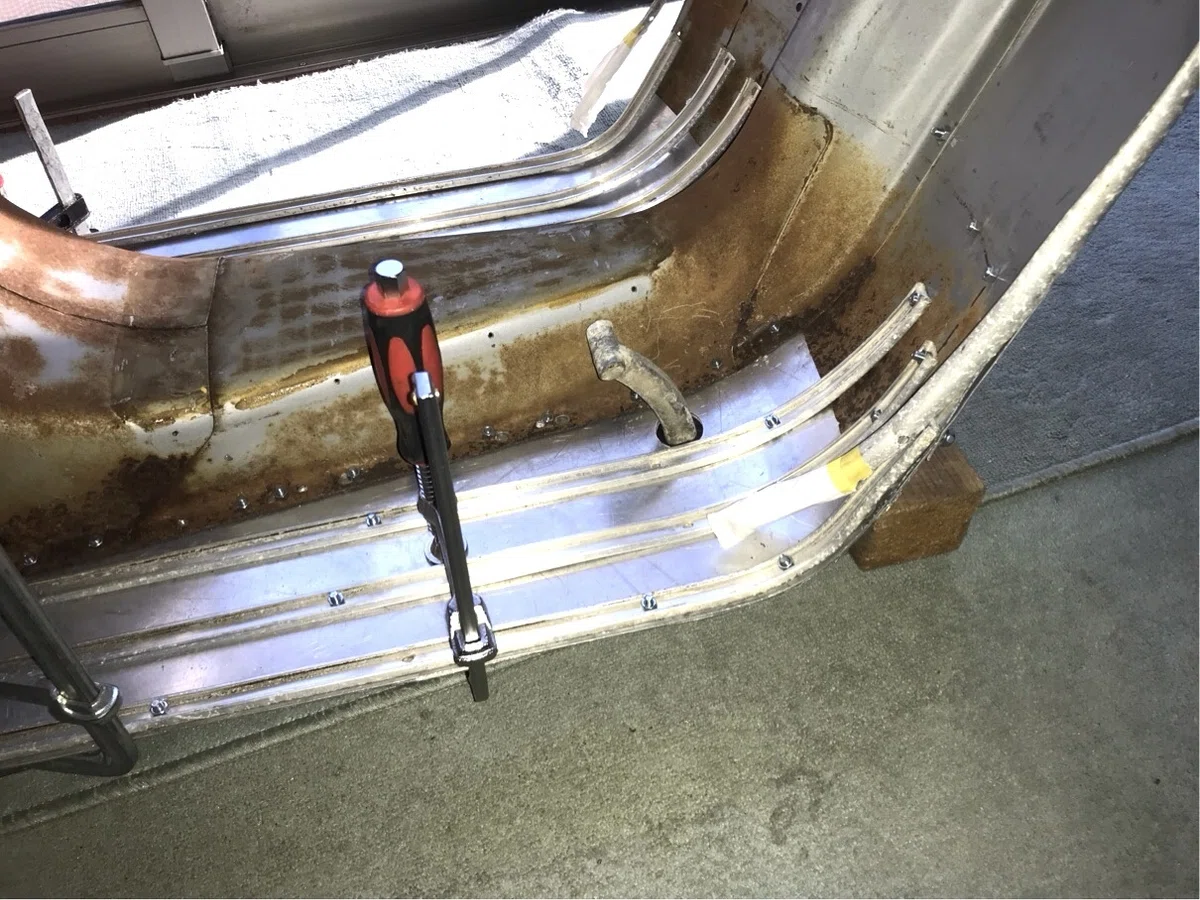

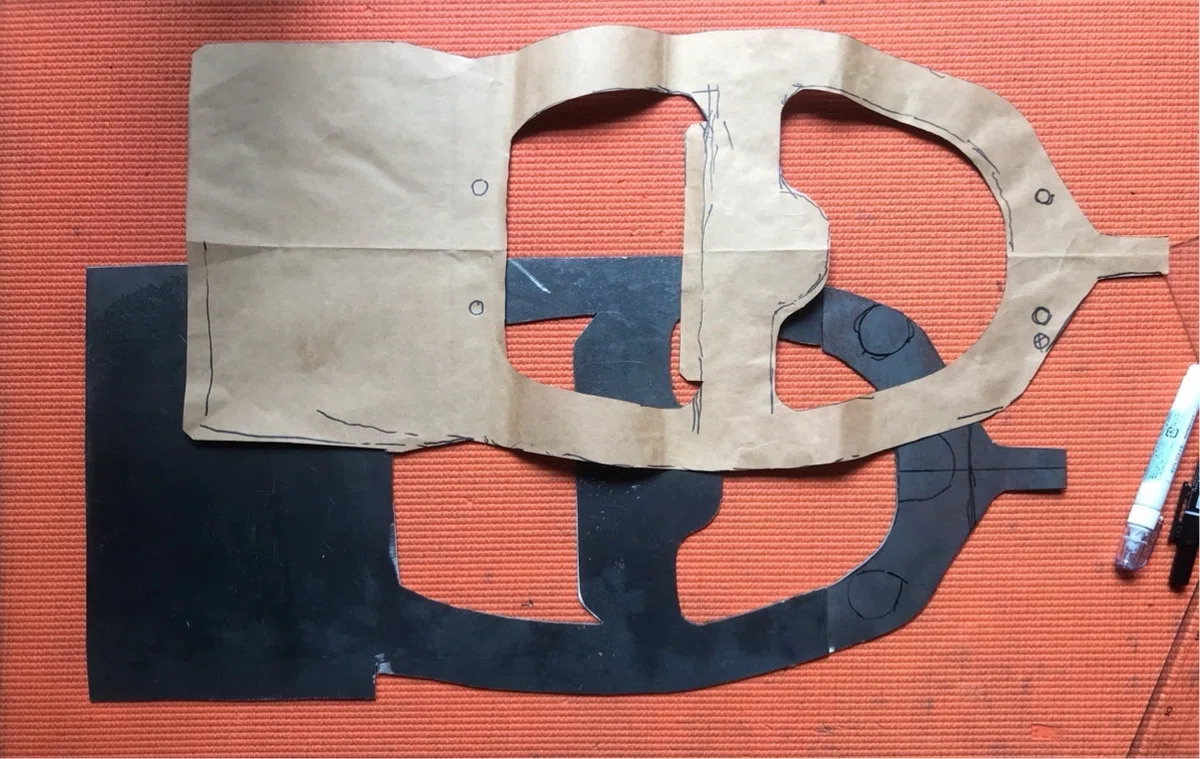

Strip / floor panel の滑り止め

一旦外すときに変形させてしまったから、お直し。

ブレーキ ユニット、スタンド ユニット、位置合わせ

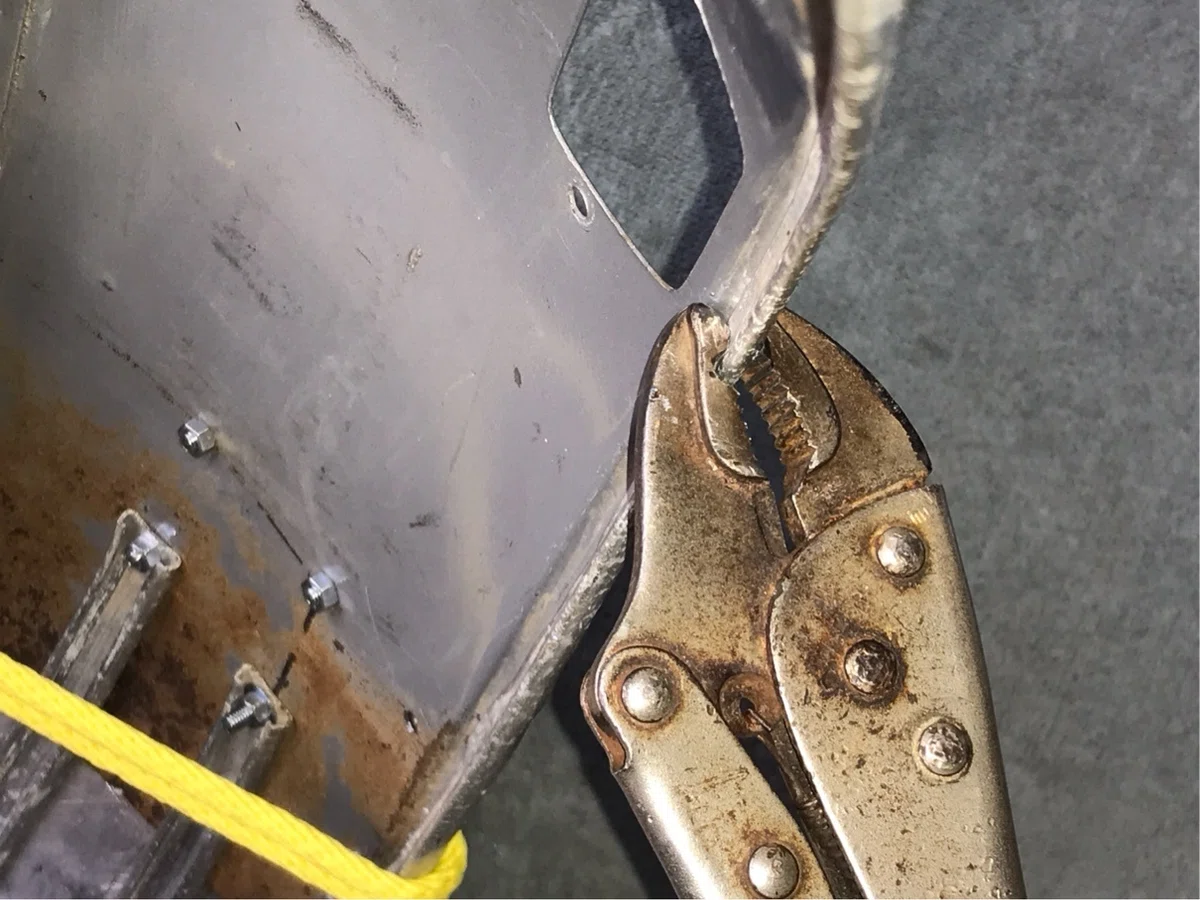

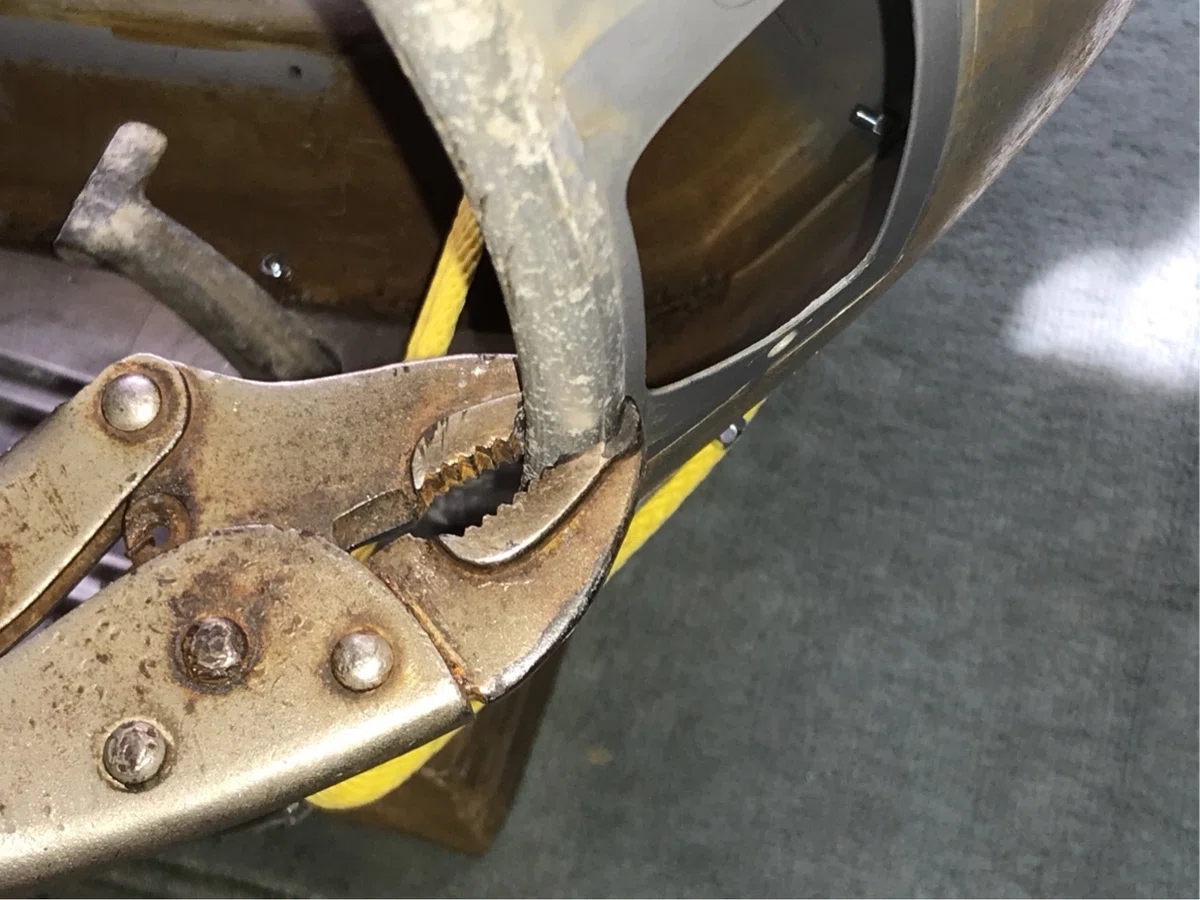

フロント ウィンド・シールドのモールを手直し

フロント ウィンドシールド鉄板を切り取るとき、モールを取り外したから少し曲がってしまっていた。

これを元の形に直すには、鉄板の方で縁が溝になっているから、その溝に合わせてモールを整形し直さなければ。

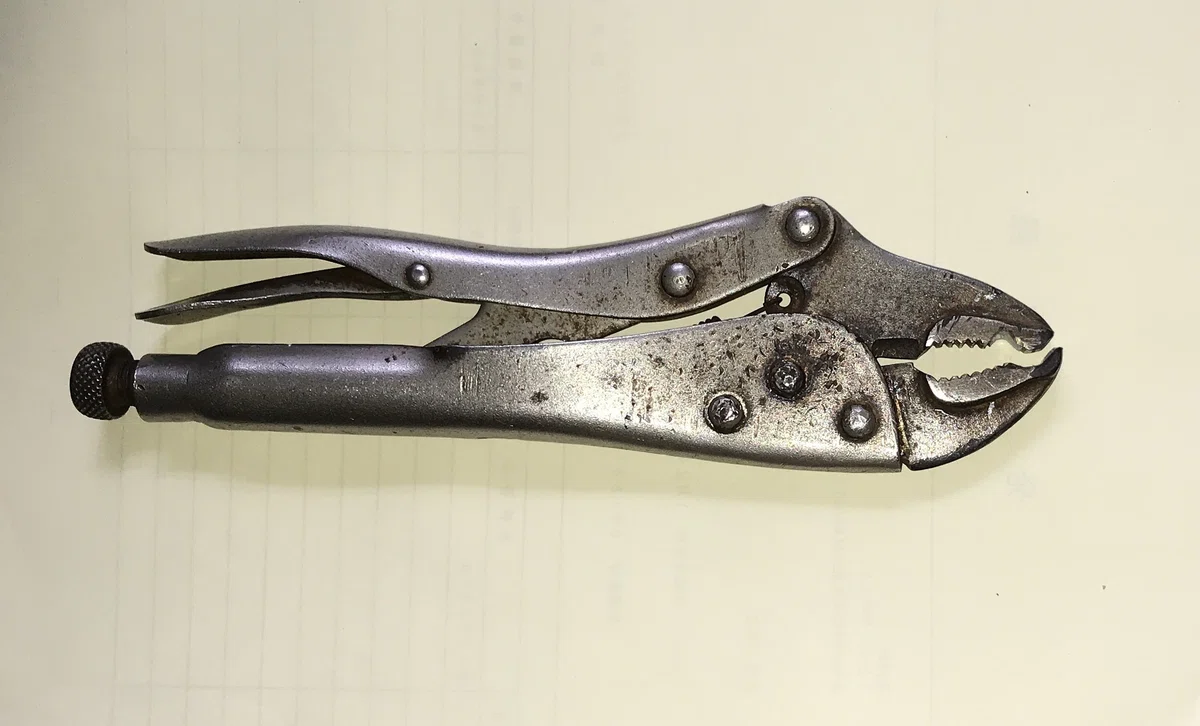

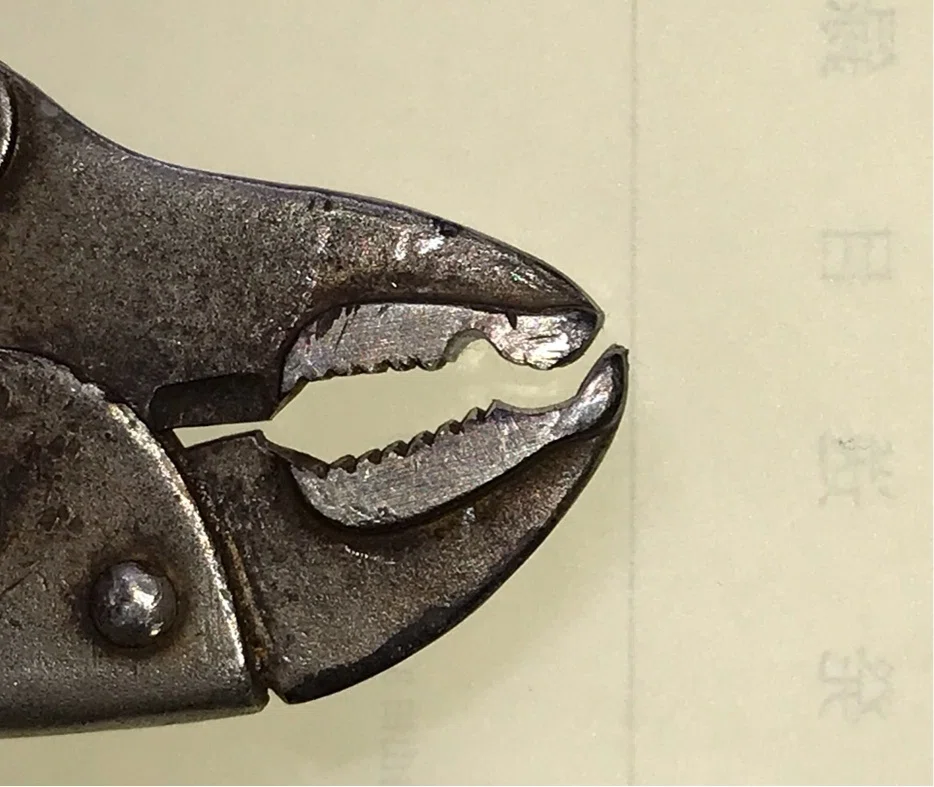

と言うわけで、ベスパのモールを直す専用のプライヤーを作ってみた。

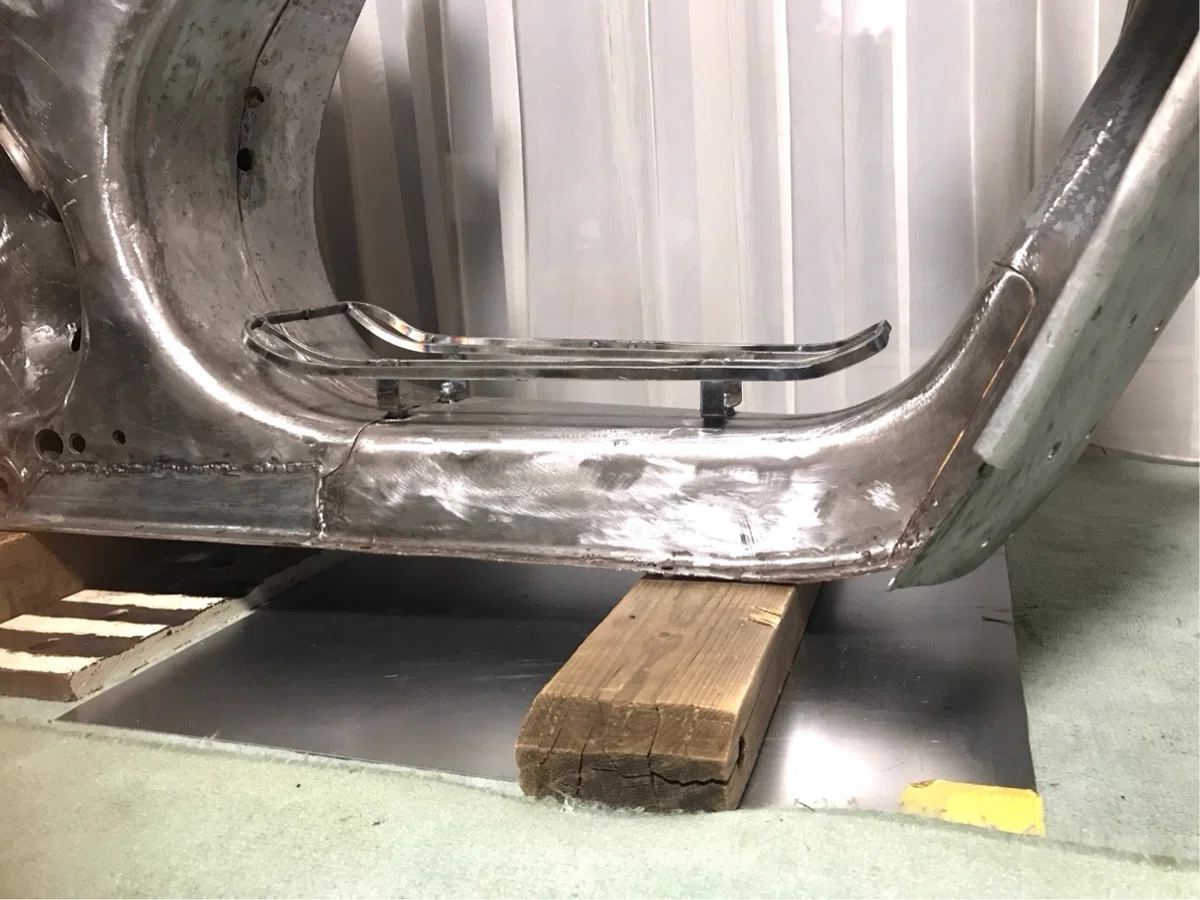

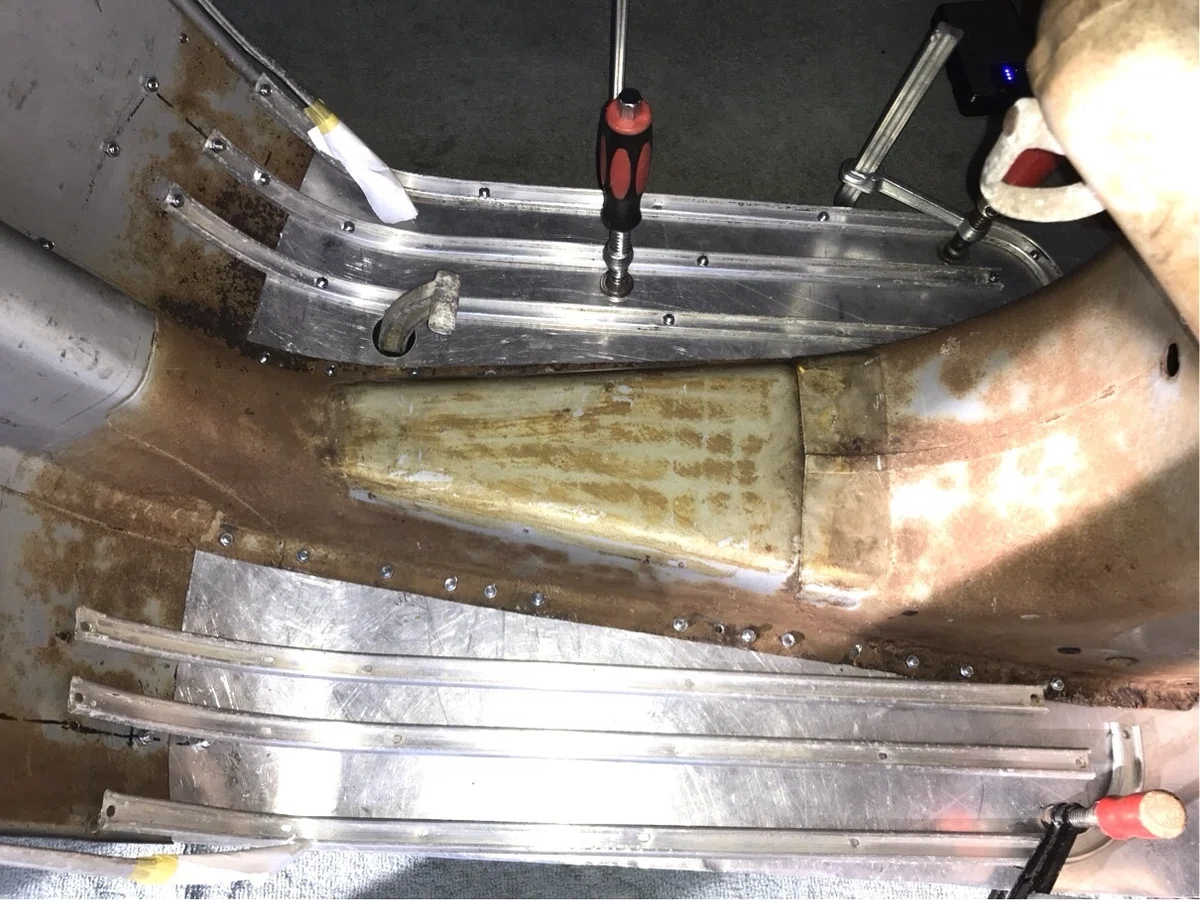

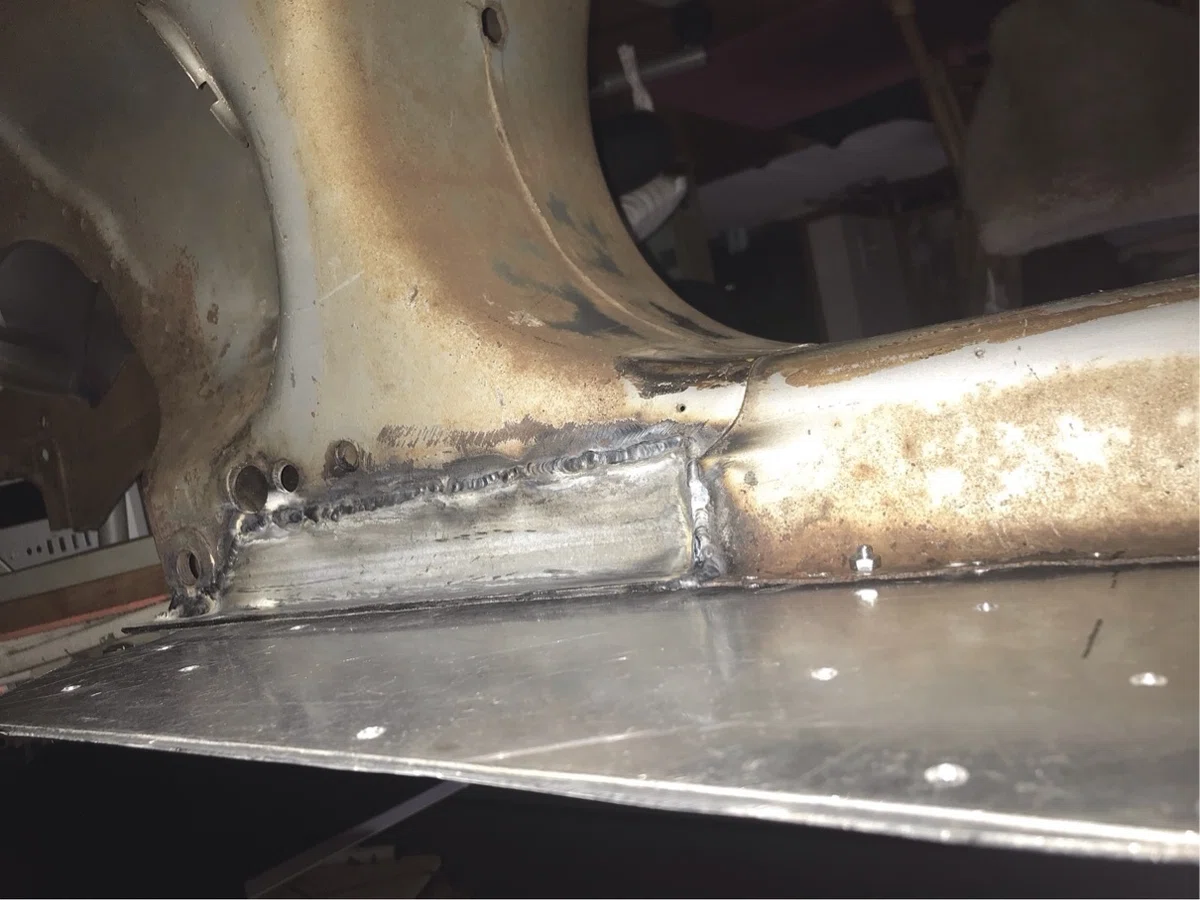

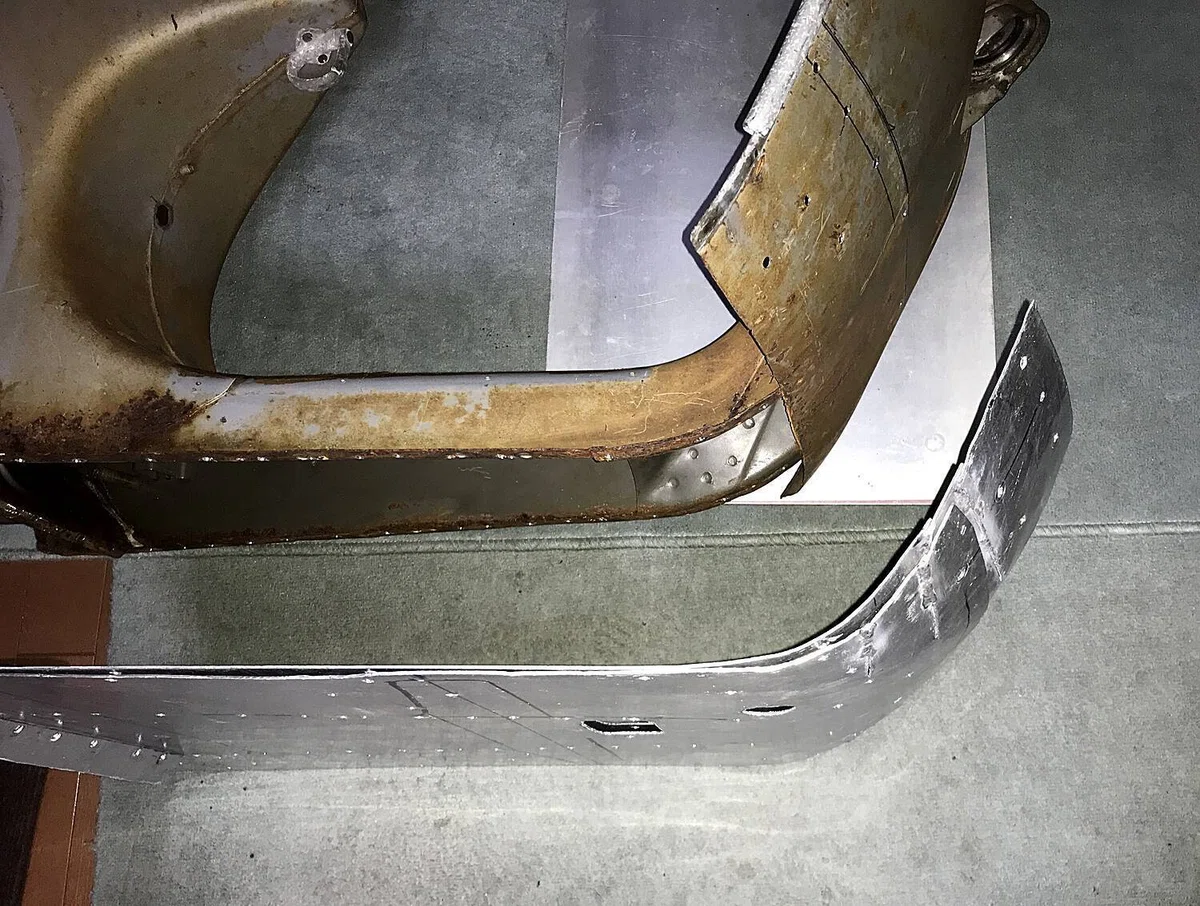

アルミ フロアー パネルの曲面をTIG溶接

9月に入れば秋風になるかと期待して待っていたが、まるでダメ。
溶接する面をトルエンで洗うのは外作業だ。
猛暑の外作業では、小皿に取り分けたトルエンが急速に蒸発して面倒だし、蒸発が早いと作業中の臭いもつらい。

待っていても気温が高いまま推移している。
仕方なく今日は始めてみた。

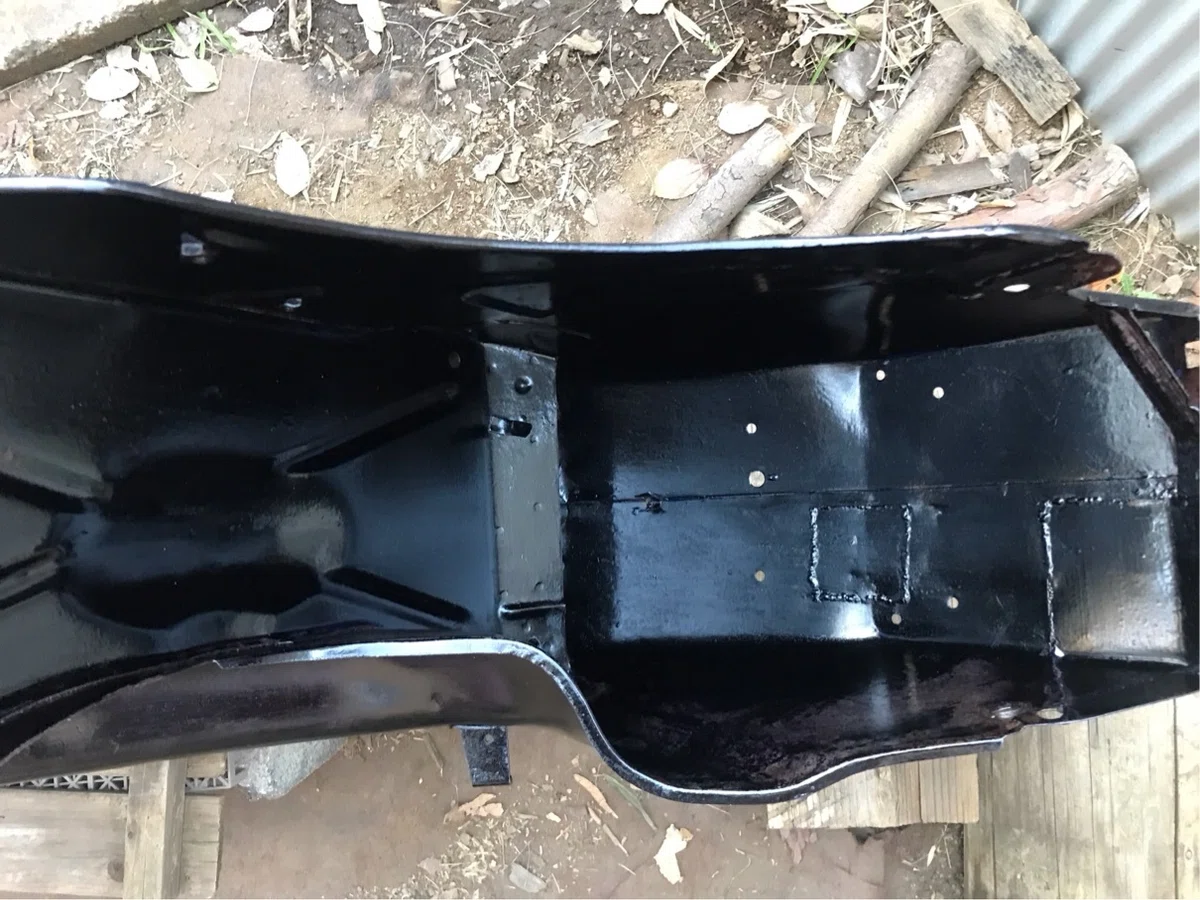

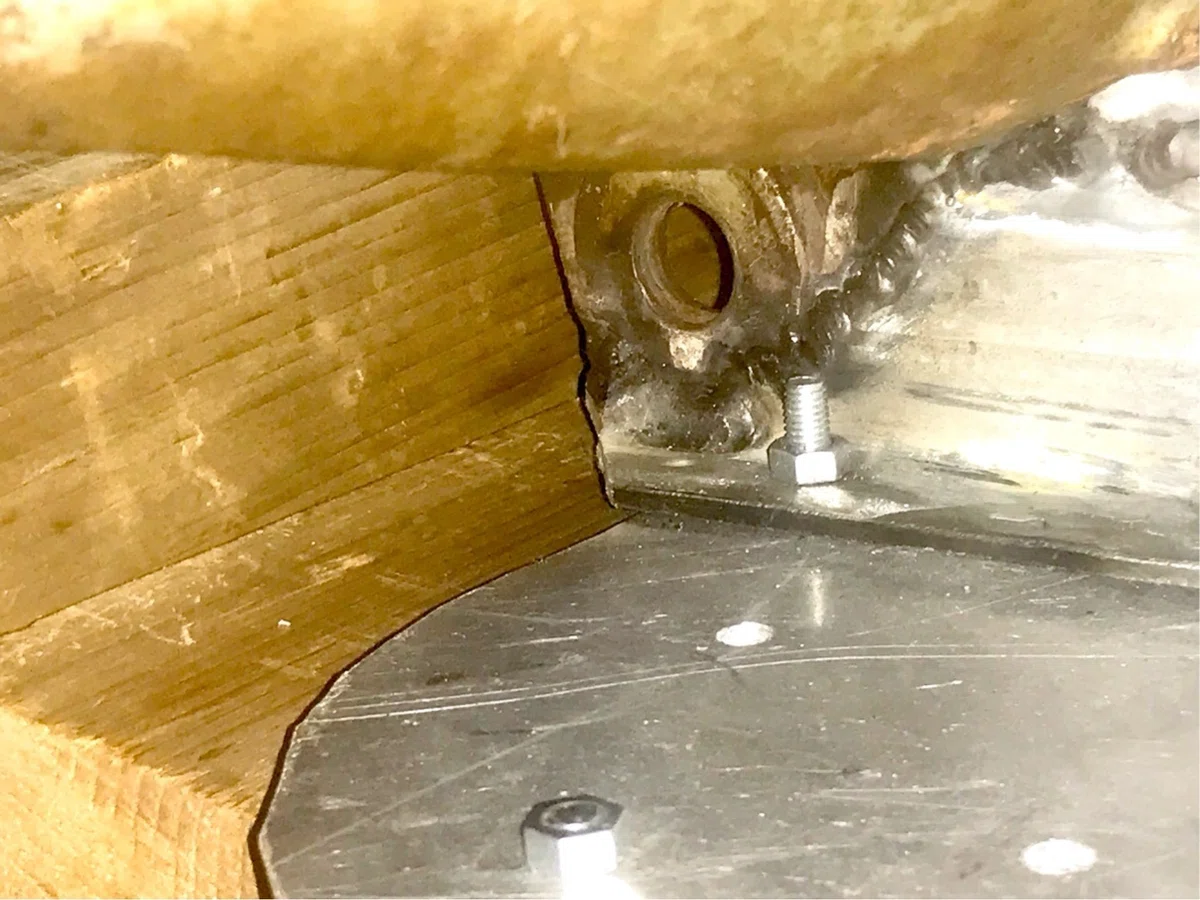

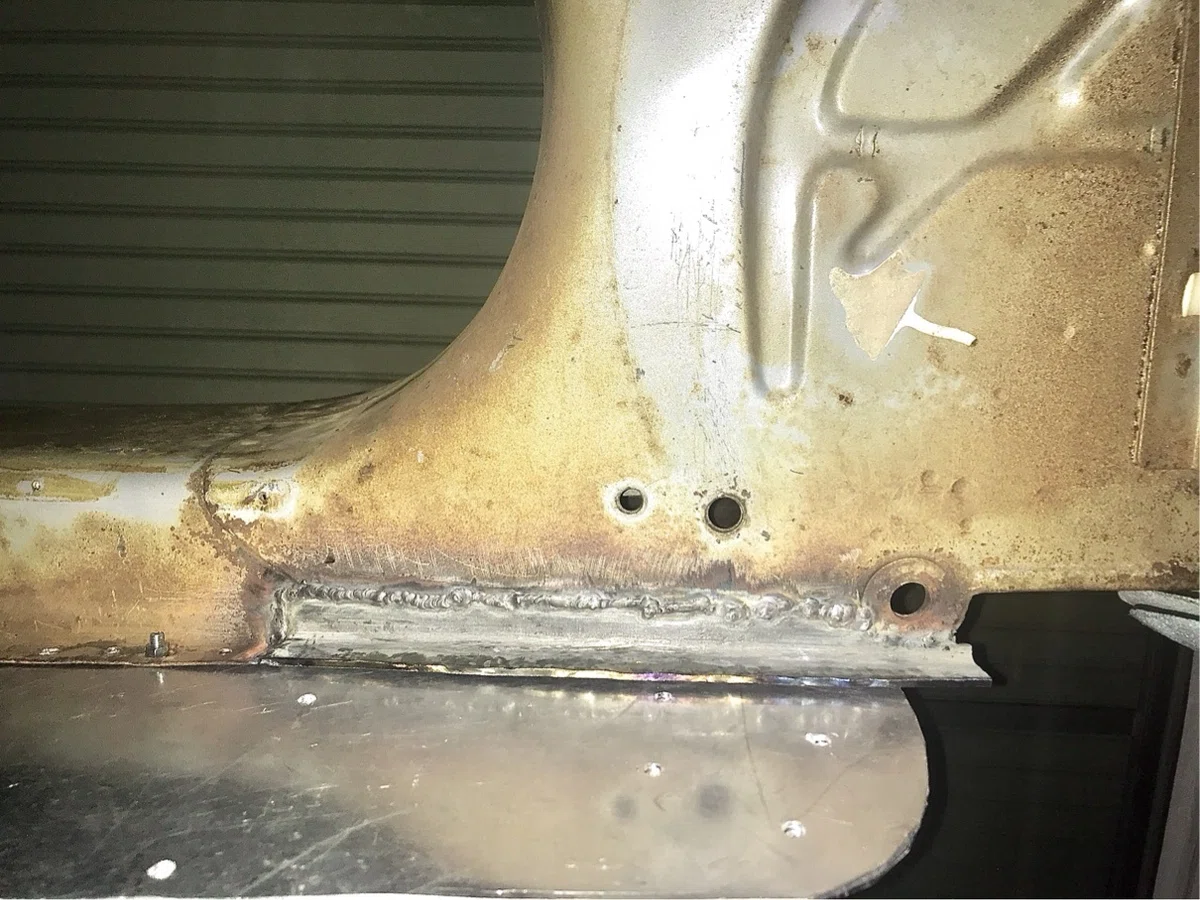

エンジンマウントのベースをTIG溶接で修理

座席下にエンジンユニットをマウントする取付穴がある。
この周辺は１ｍｍの鋼板を2枚重ねてスポット溶接してあり、穴の部分は1.2㎜程度のワッシャーをさらに溶接して強度を持たせている。
この部分が錆でボロボロだった。

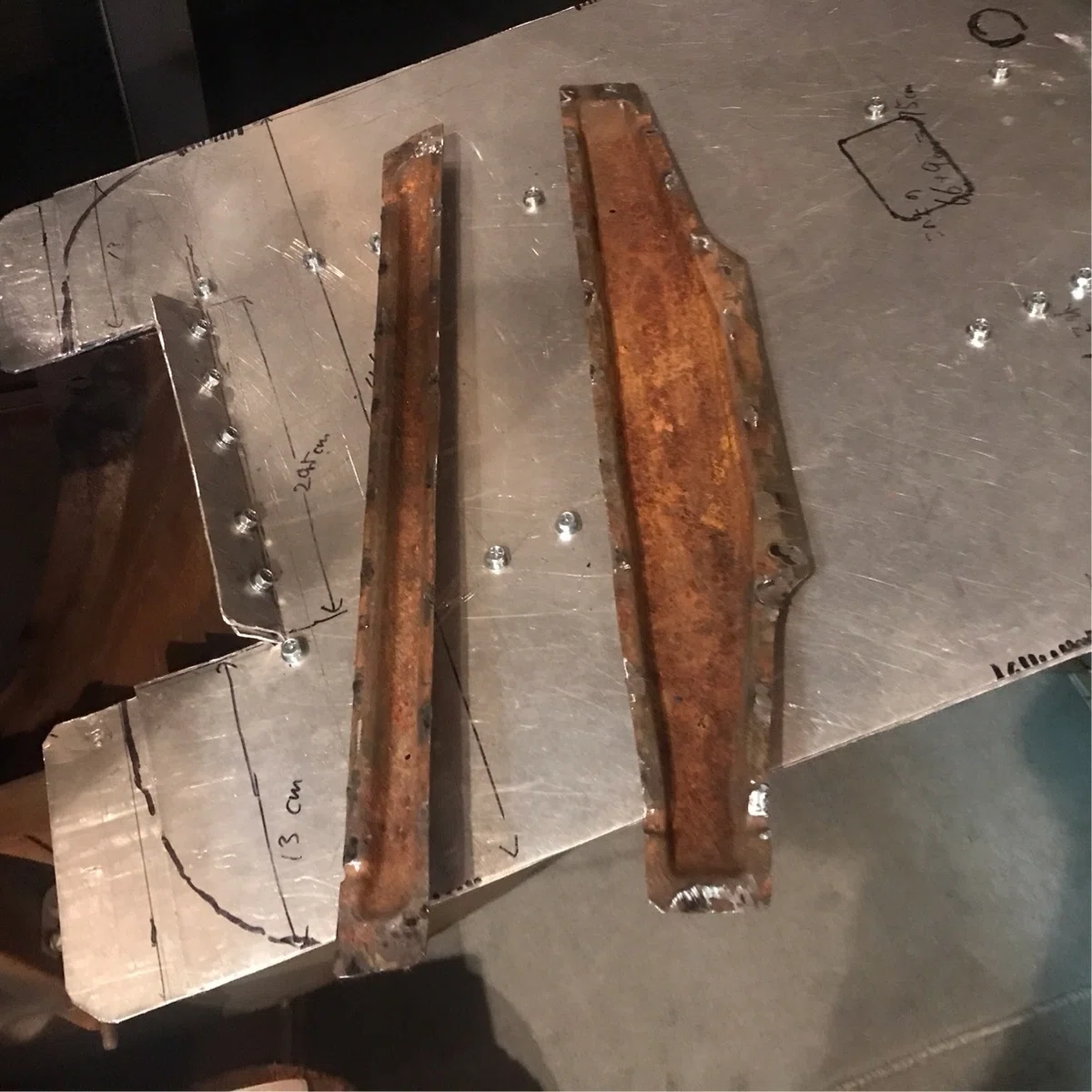

錆部分を切り取って、同じ形状に4ｍｍのＬアングル材でコピーを作り、
更にそのコピーに本体に合わせて緩いカーブを付ける。
ブタンガスのバーナーで火力を上げて赤熱させ、アンビルの上で鍛造して作った。

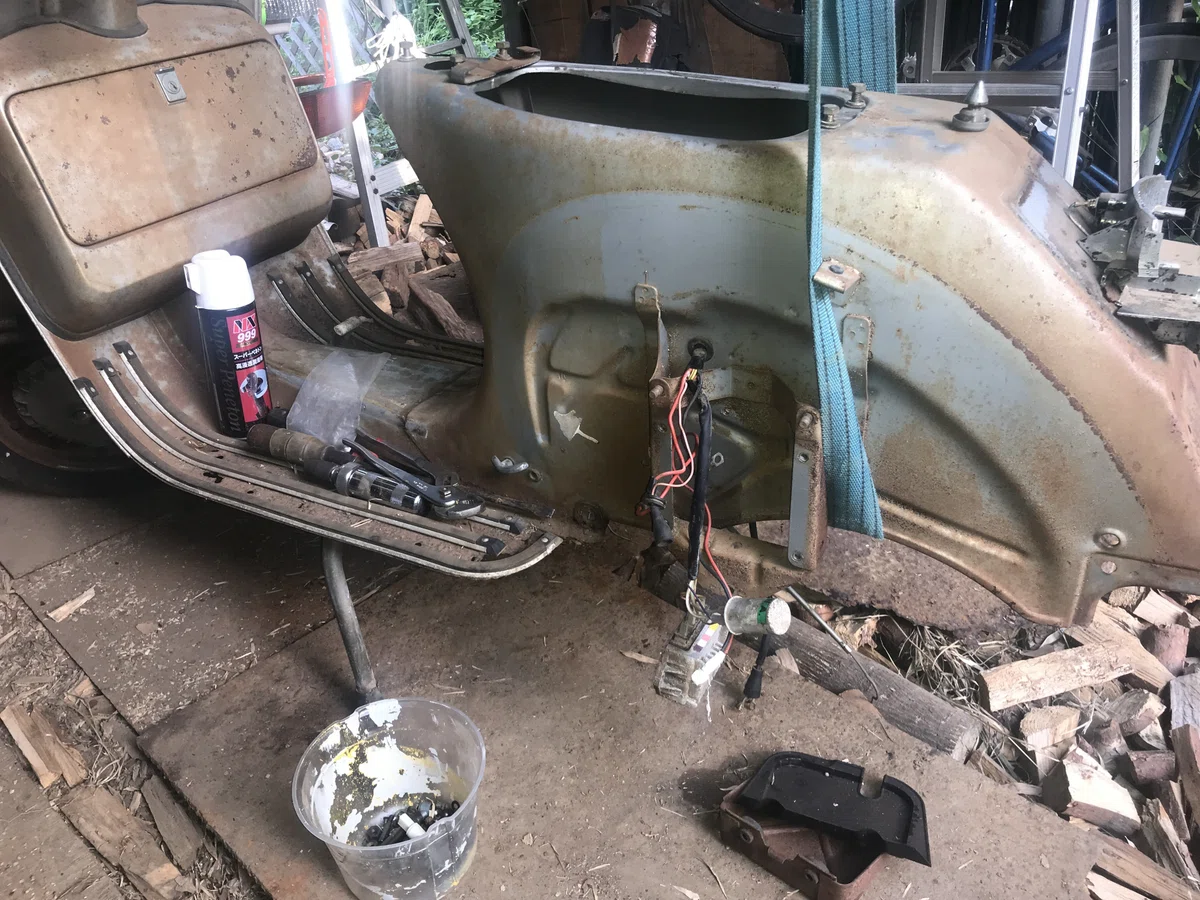

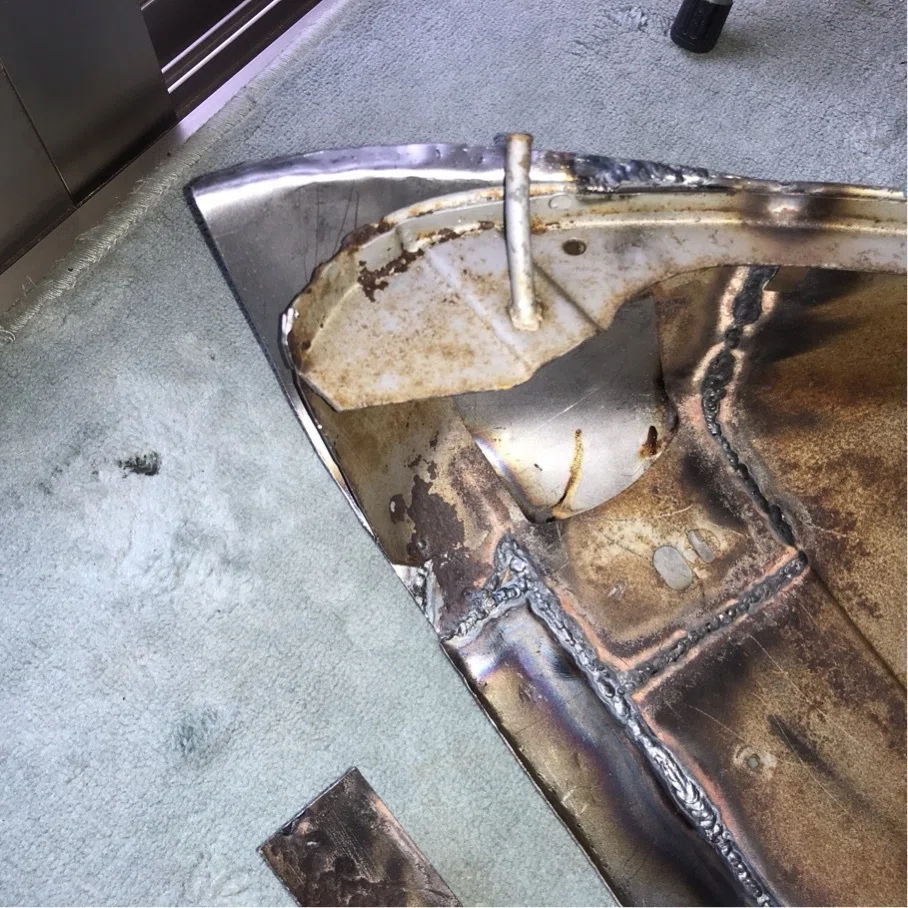

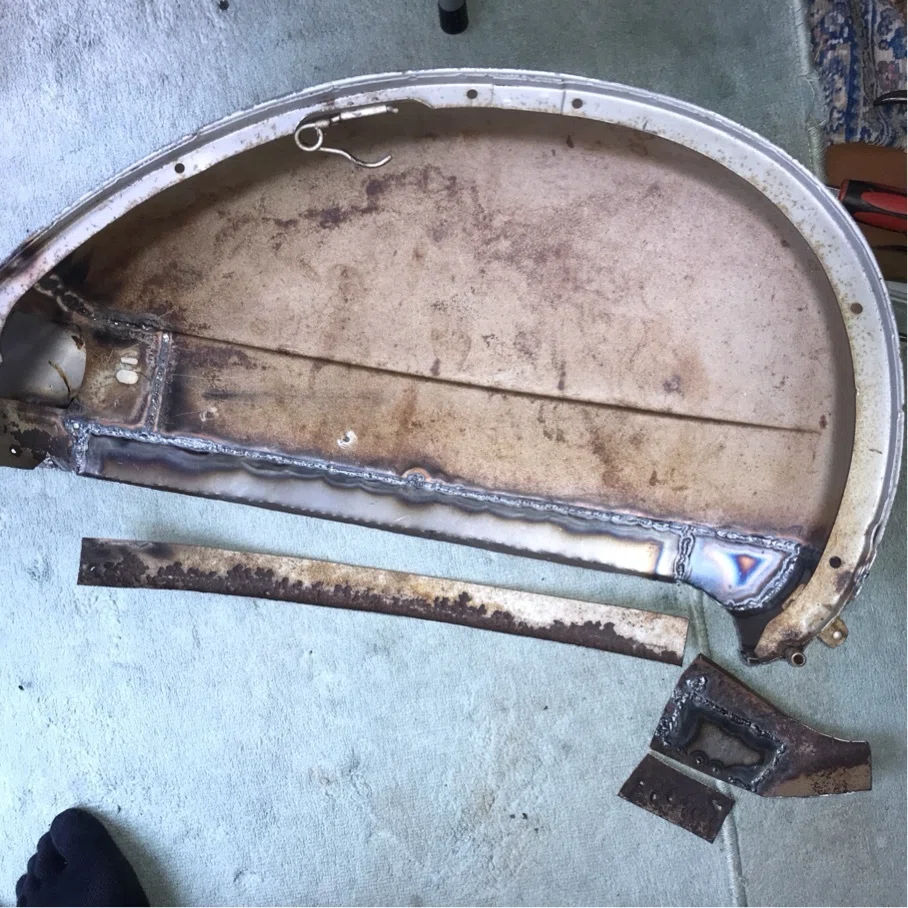

リア・フェンダーの裾をTIG溶接で修理

バッテリー側のリア・フェンダーの裾が、これまた錆でボロボロ。
ウィンカー・ハウスを取り付けるベースも同様に。

１ｍｍの鋼板から切り出してコピーを作り、TIG溶接で修理する。

ウィンカー・ハウスを取り付けるベースもTIG溶接で修理

ウィンカーは本体に外付けすることにして、Vespa Rally のような形状に変更することにした。

本体尾部をTIG溶接で修理

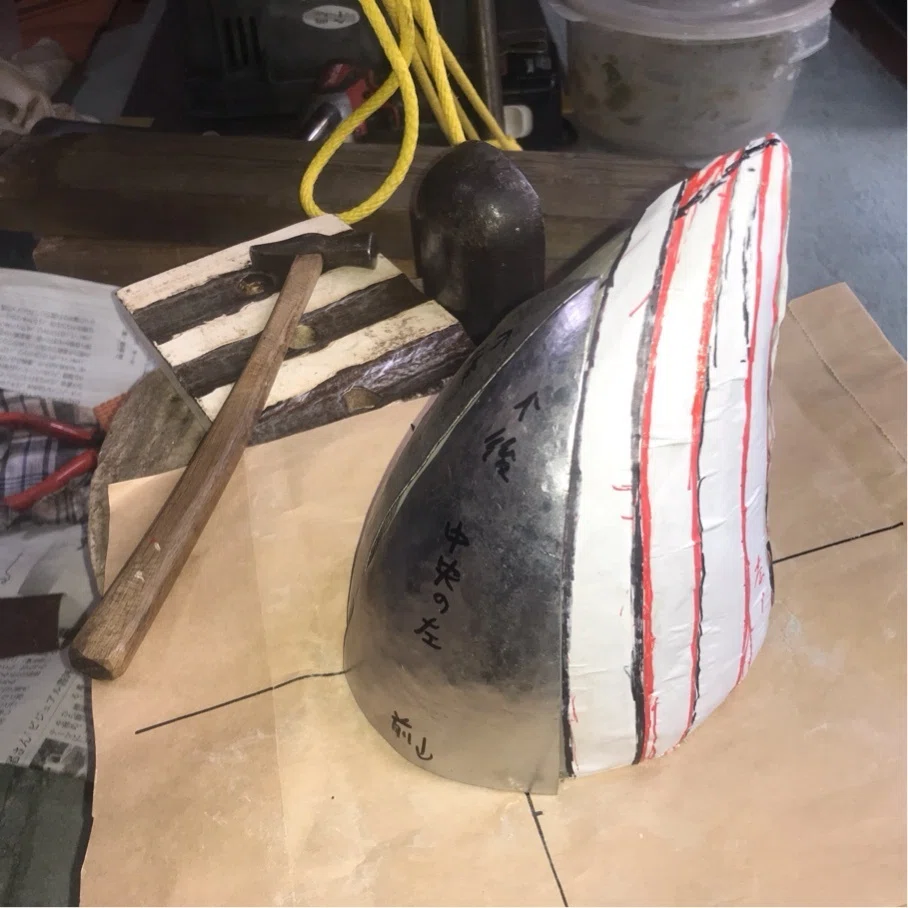

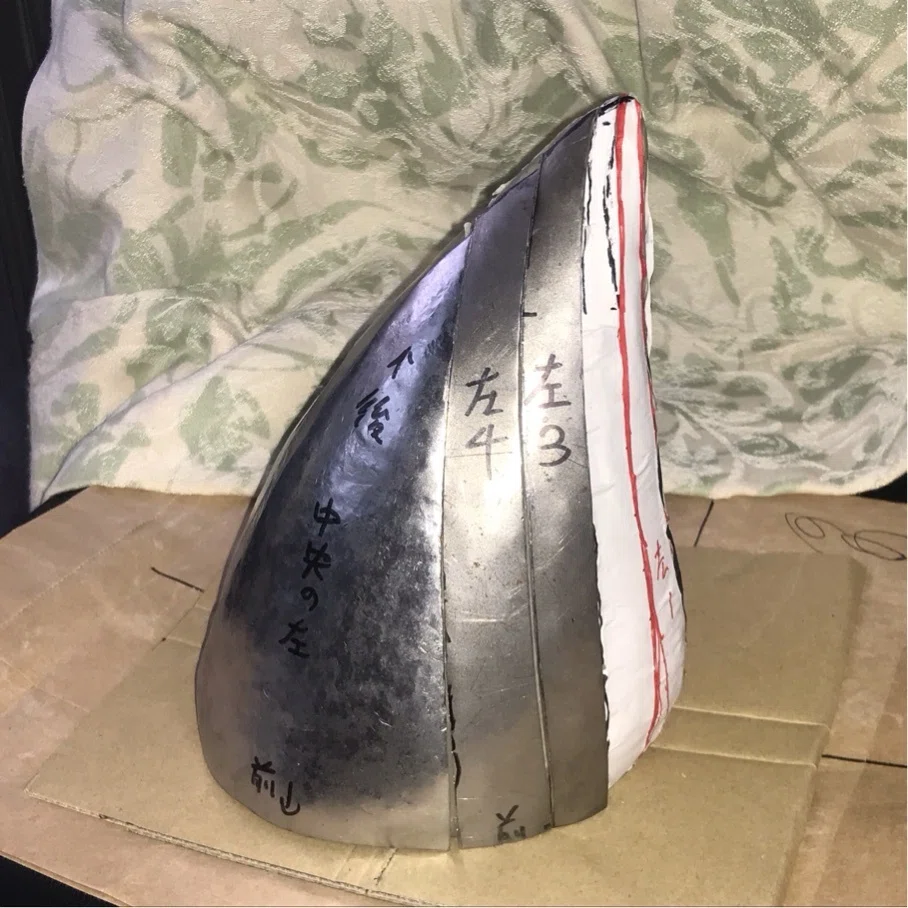

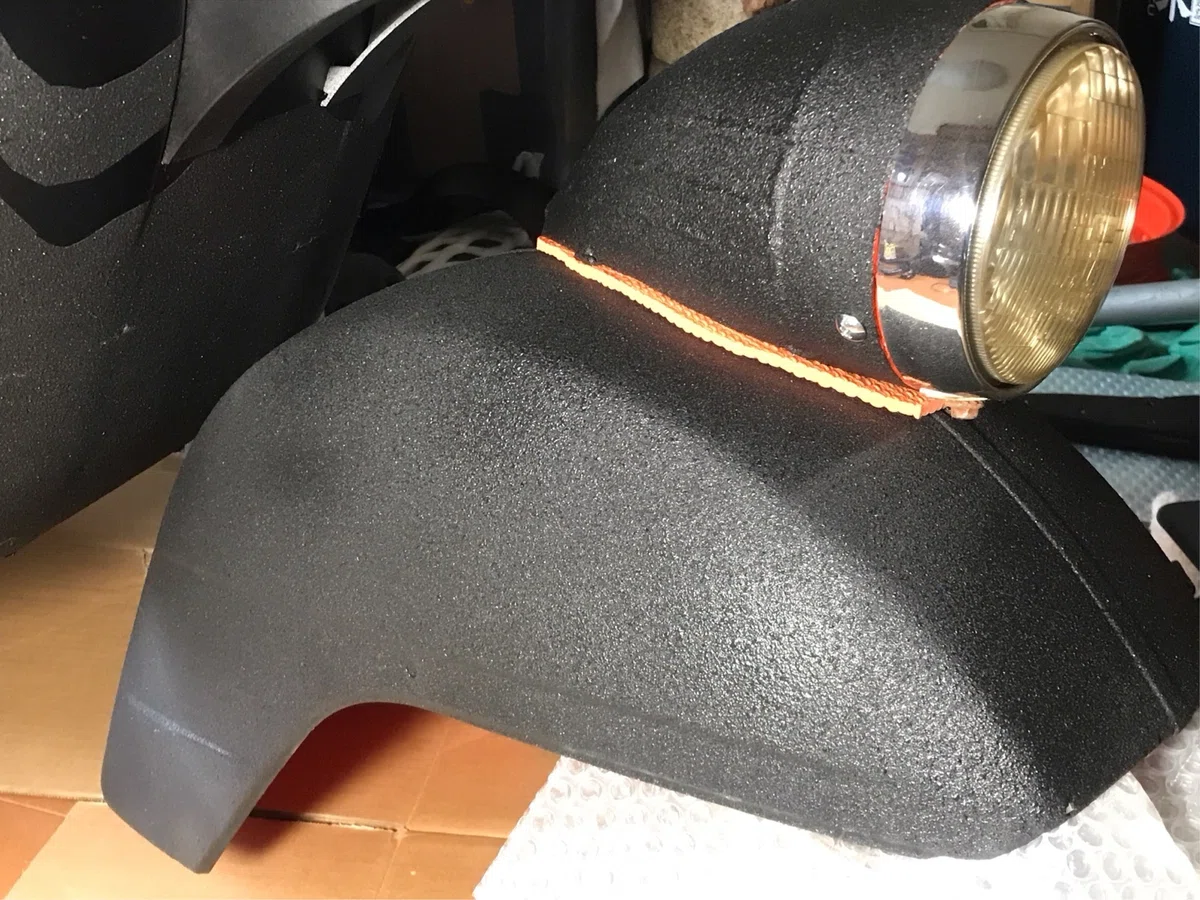

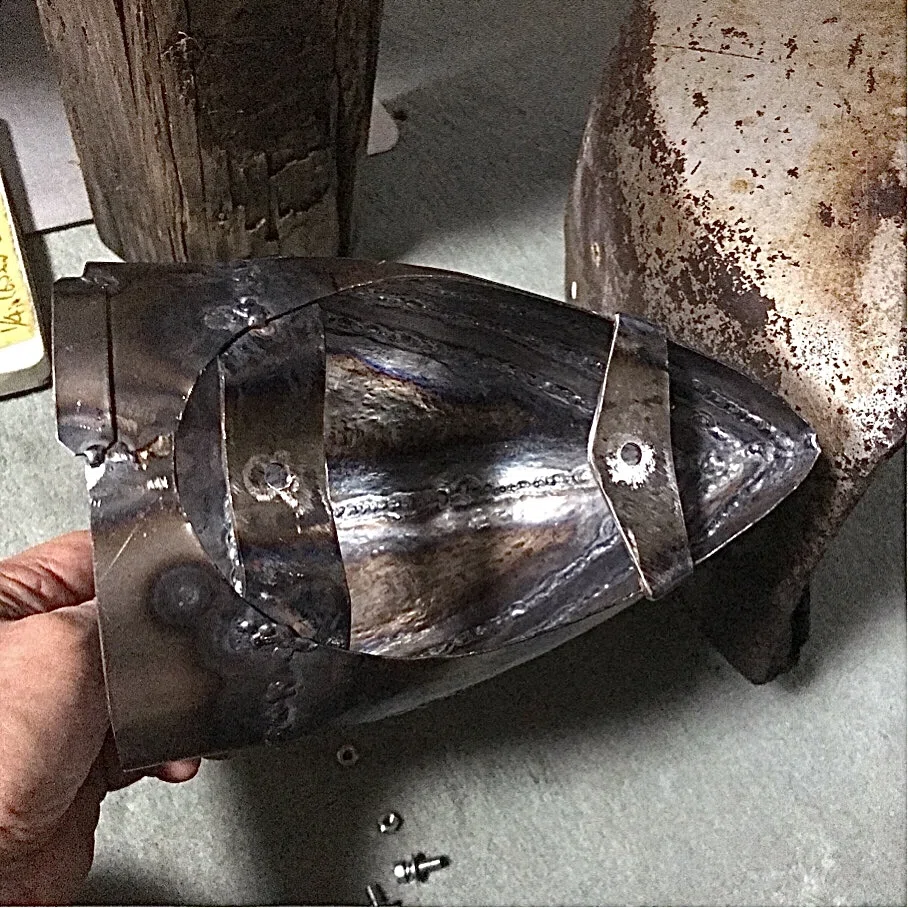

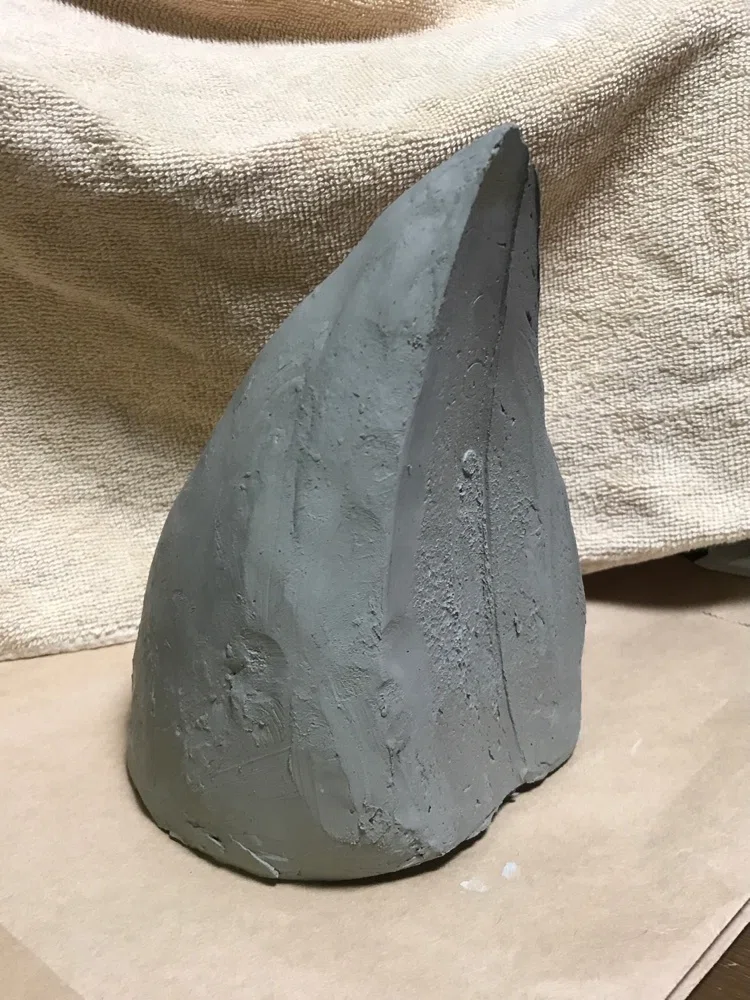

「ローマの休日」風　フェンダー ライト ハウス を作る

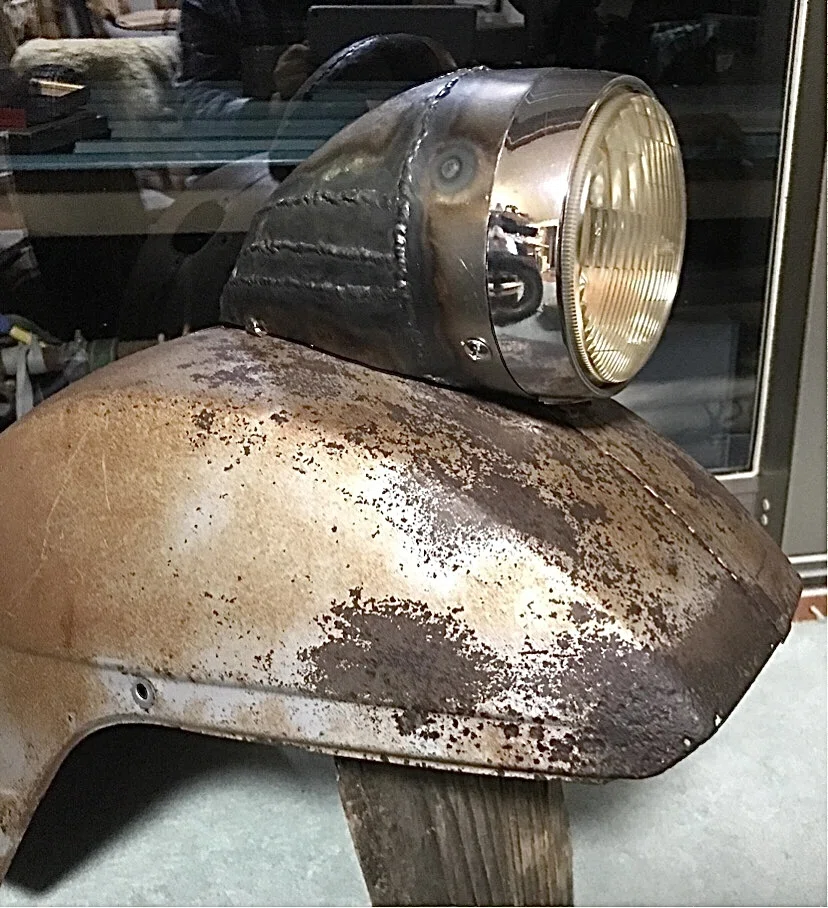

あの映画の中のカワイイ車体が、フロント フェンダーに愛らしいライト ハウスを持っていたから、それを作って載せてみることにした。

それから一旦載せて様子を拝見。

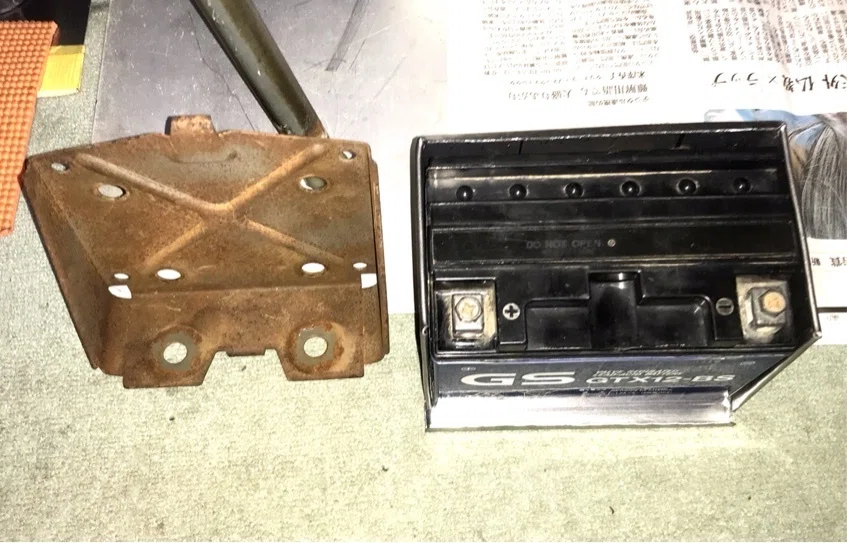

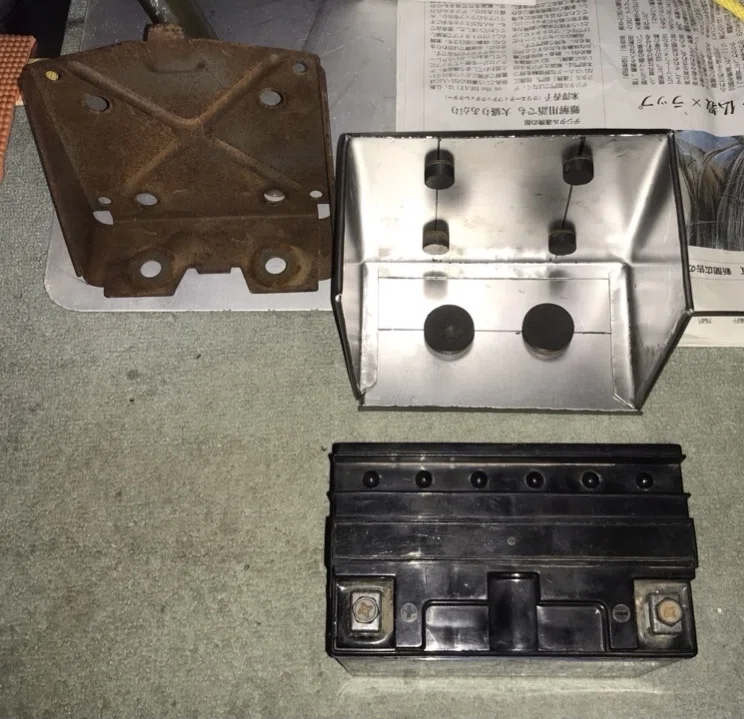

バッテリー ハウスを作り替え

オリジナルのハウスは、国産の容量１２Aのバッテリーとサイズが合わなくて少し小さい。
それで作り替えることにした。

センター ラックを作る

フロアープレートの盛り上がっている部分（たぶん「センター ヨーク」と呼んでイイのだろうとおもうが）にラバー製のカバーが付いていたのだが、経年劣化してしまった。

これを取り外して、代わりにスチール製のセンター ラックを取り付けることにした。

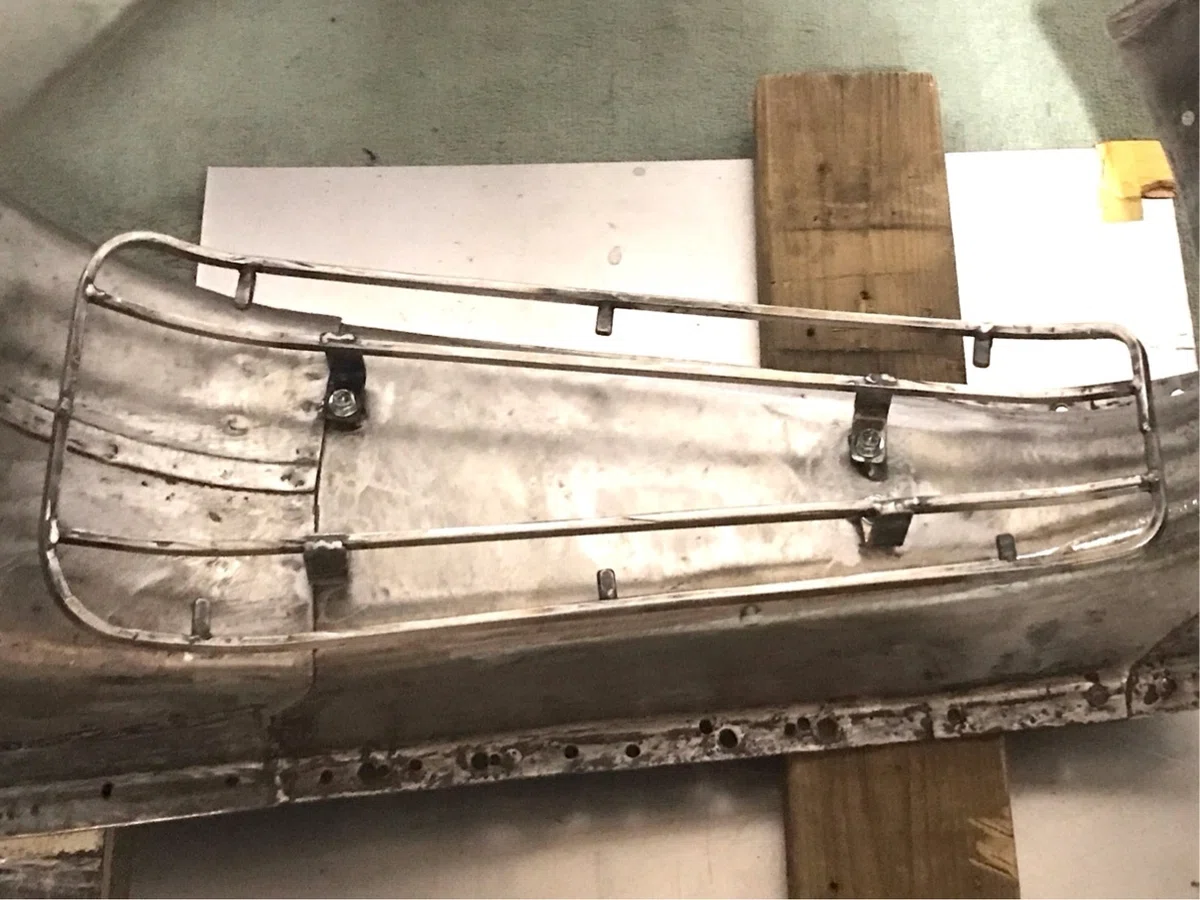

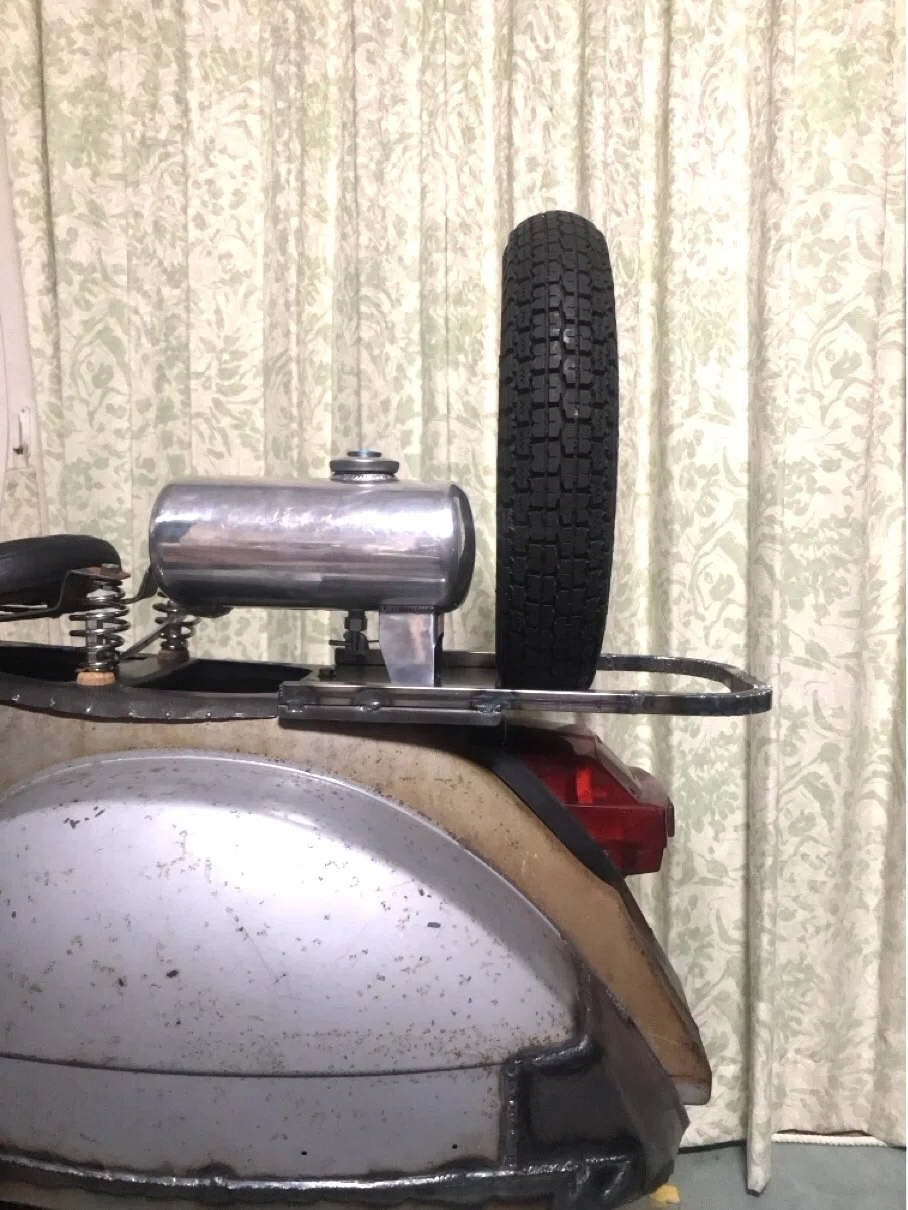

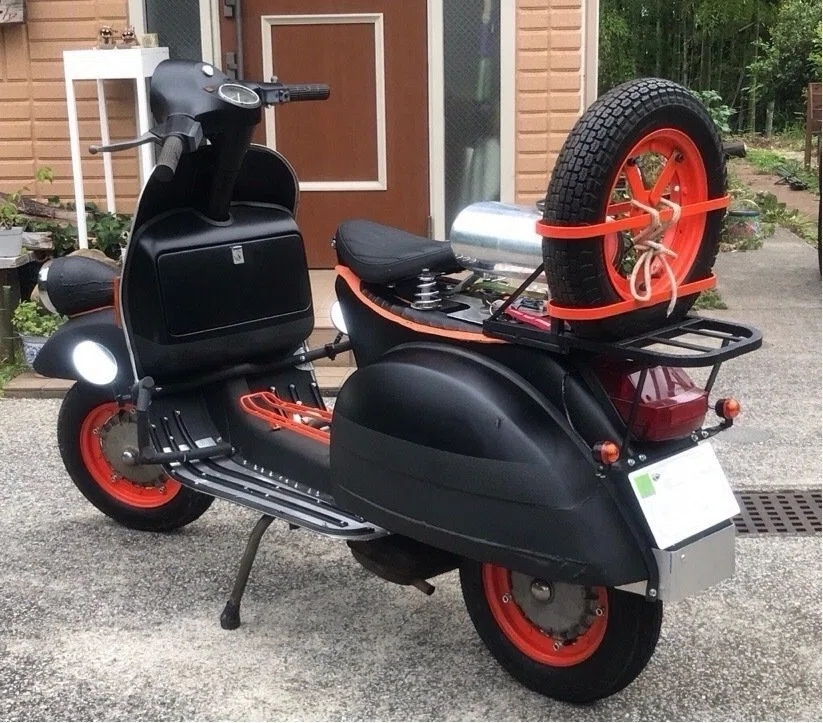

スペア・タイヤのラックと、リア・ラックを作る

1.8mmの鋼板でベースを作って、その上にラックを載せることにした。

錆を落として錆転換剤を塗布

まず旧塗装を落とし、続いて錆転換剤で処理する。
旧塗装はほとんどダメで、下に錆が回っていた。
スチールの地肌を出すのは手間のかかる「やれやれな」作業になった。
１ヶ月以上も奮闘することになってしまった。

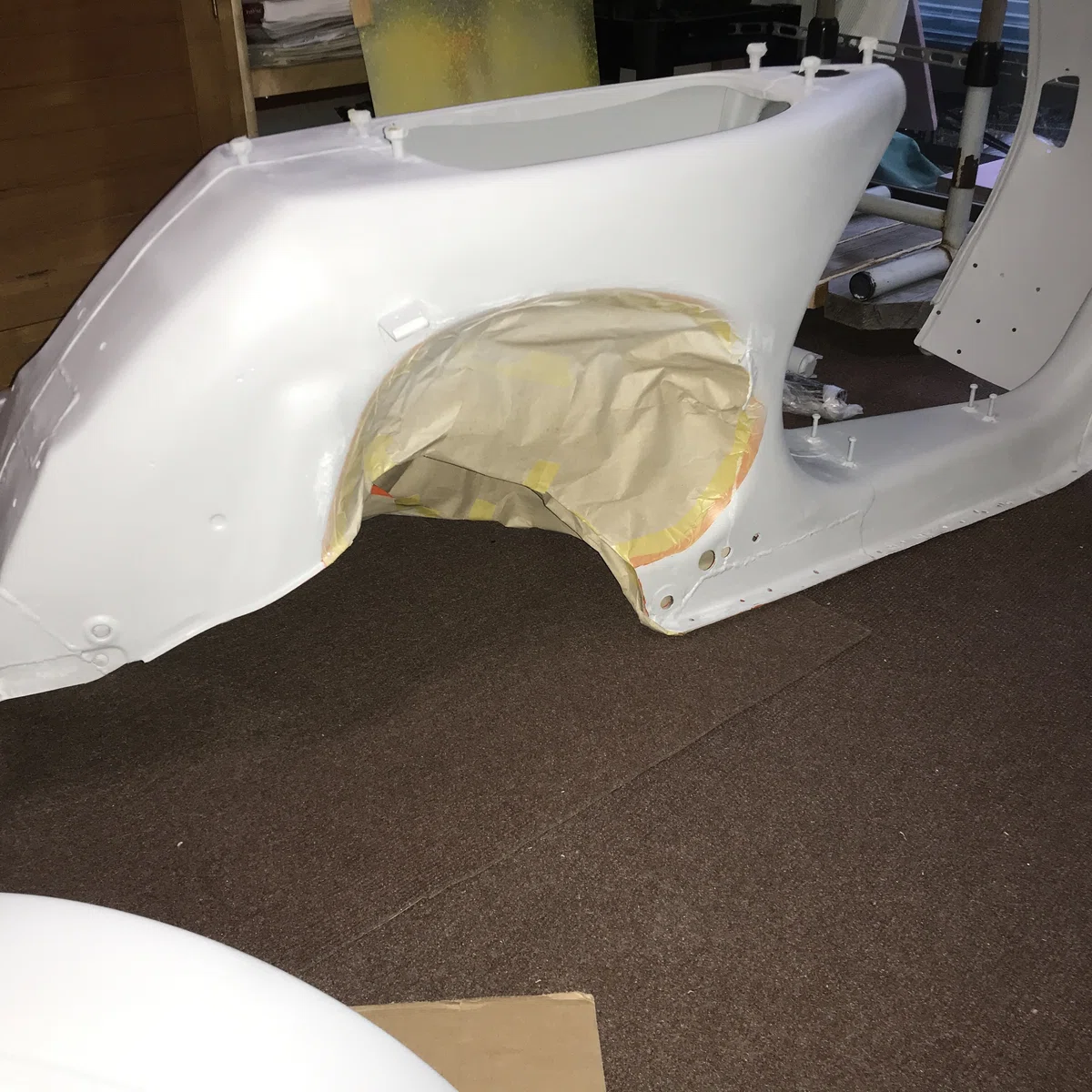

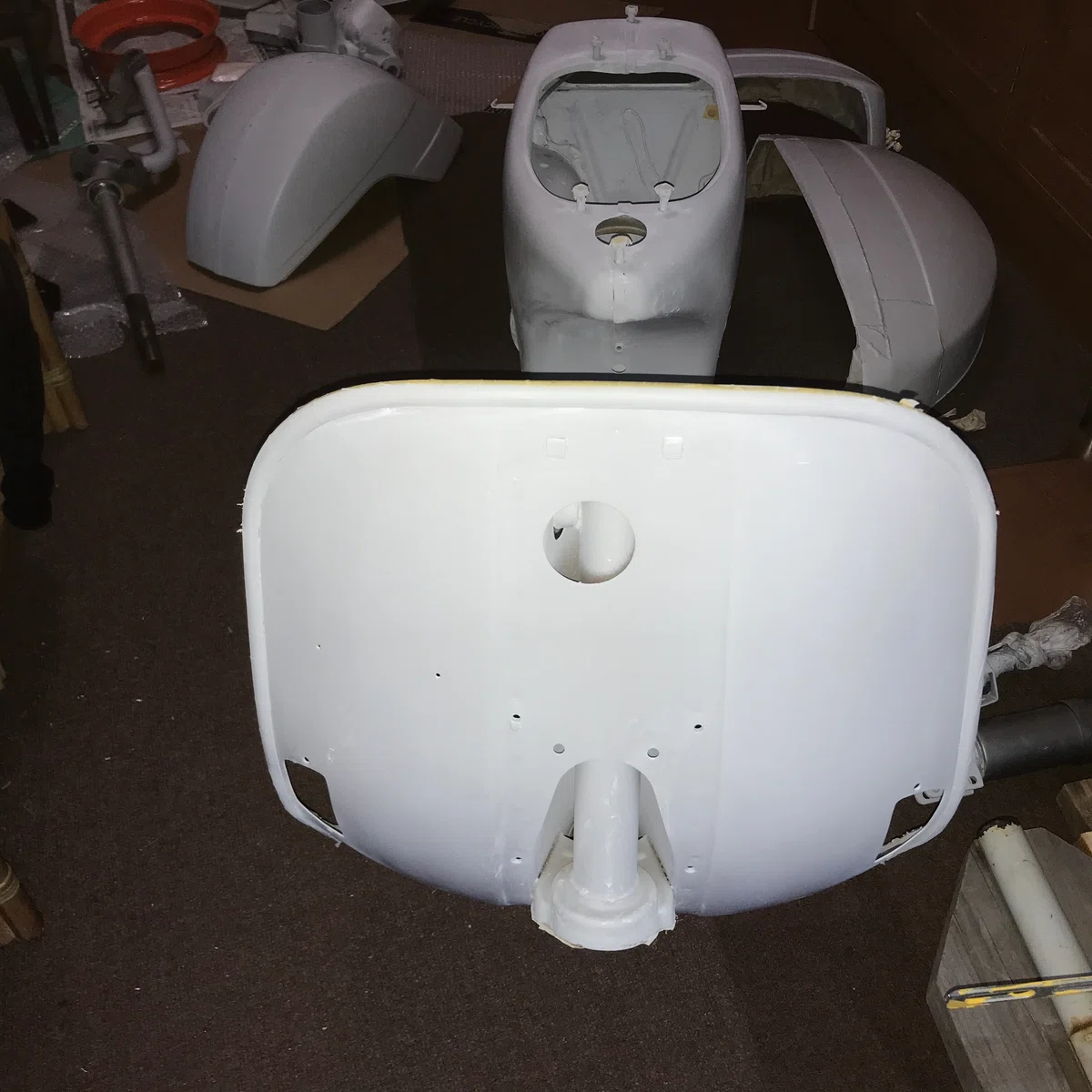

関西ペイントの「レタンPG８０‐プラサフ（プライマーサーフェイサー）」で下塗り

先に刷毛で塗った錆転換剤がやっかいなことに！
錆転換剤のメーカーに問い合わせたら、
「スプレー塗装はできない。」
という。
仕方ないから刷毛で塗った。
ところが刷毛の目が目立ってしまい、その上に塗るこの「レタンPG８０‐プライマーサーフェイサー」の肌面がキレイにならない。

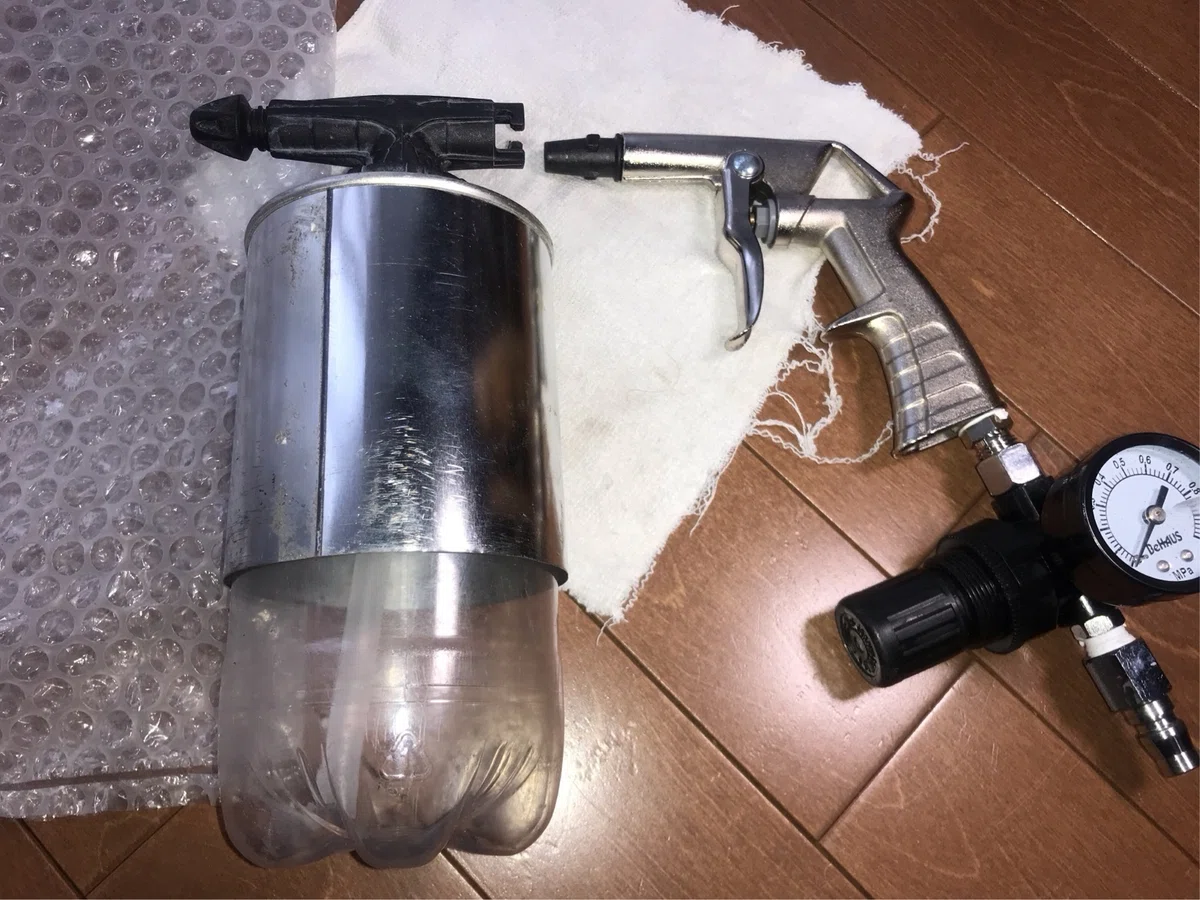

仕方ないからウレタンシンナーを5％と少なくして、トロトロの塗料液を作り、そこへ硬化剤を混ぜて、口径大きめのスプレーガンで吹きつけた。
これはいわゆる「スプレーパテ」。

サーフェイサーはベビーパウダーと同じ材質のタルク（雲母の粉）が入っているから、それが塗る前の肌のデコボコに埋まって、表面を平らに見せてくれる。
吹き付けたら硬化するのを待って、＃400程度の耐水ペーパーで磨く。
3度塗り重ね、3度磨いて、上塗りの準備にした。

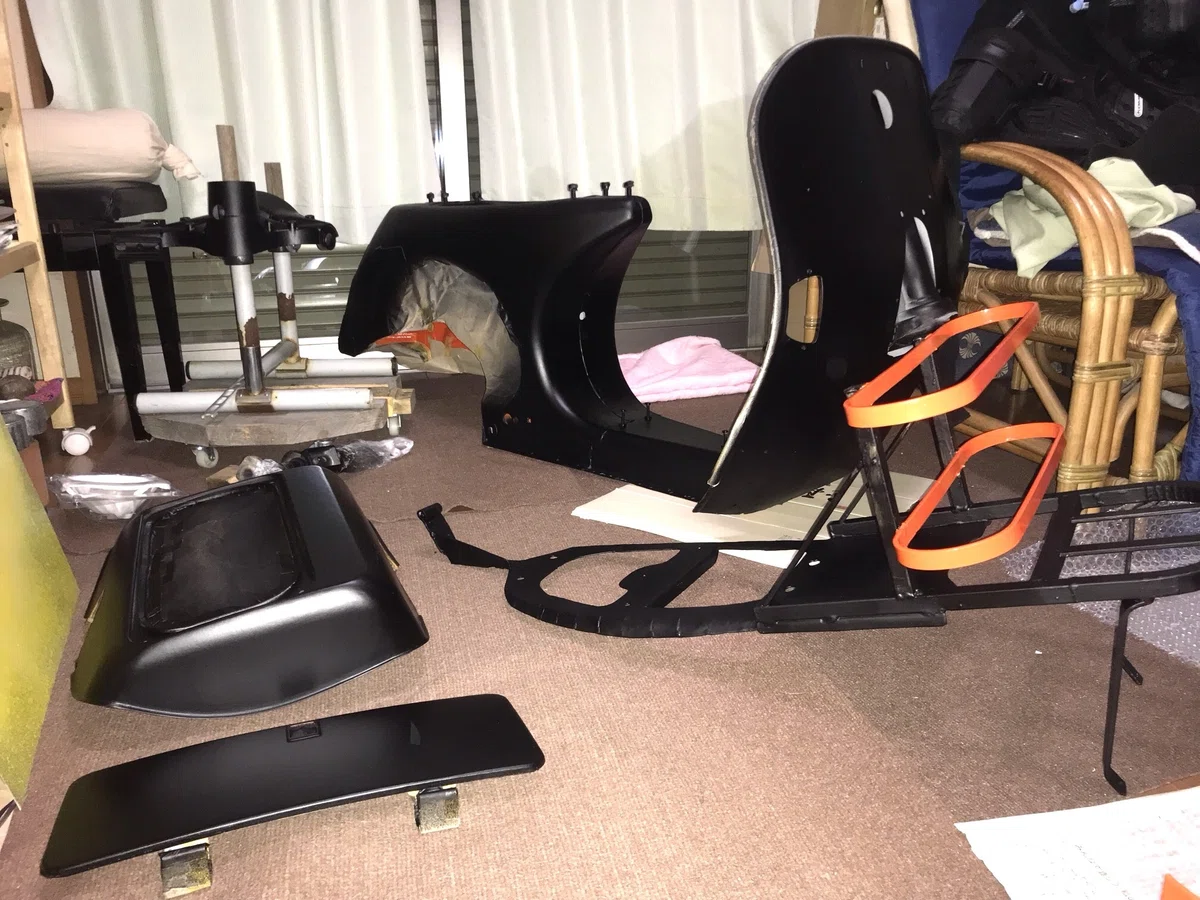

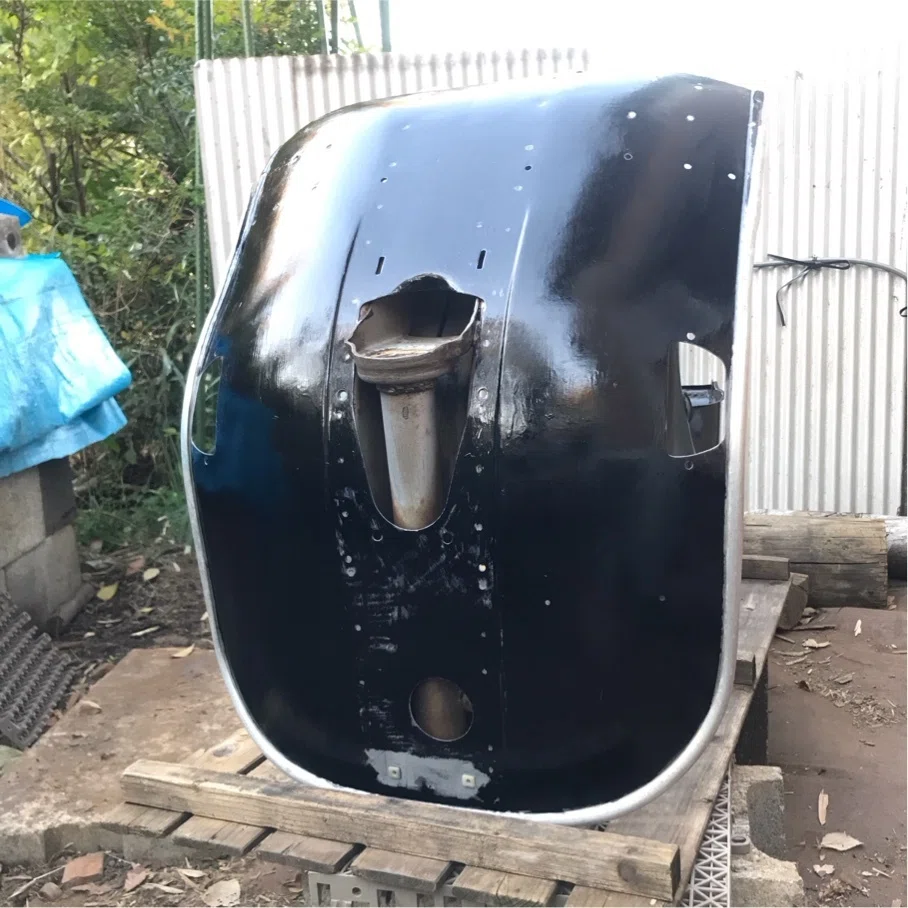

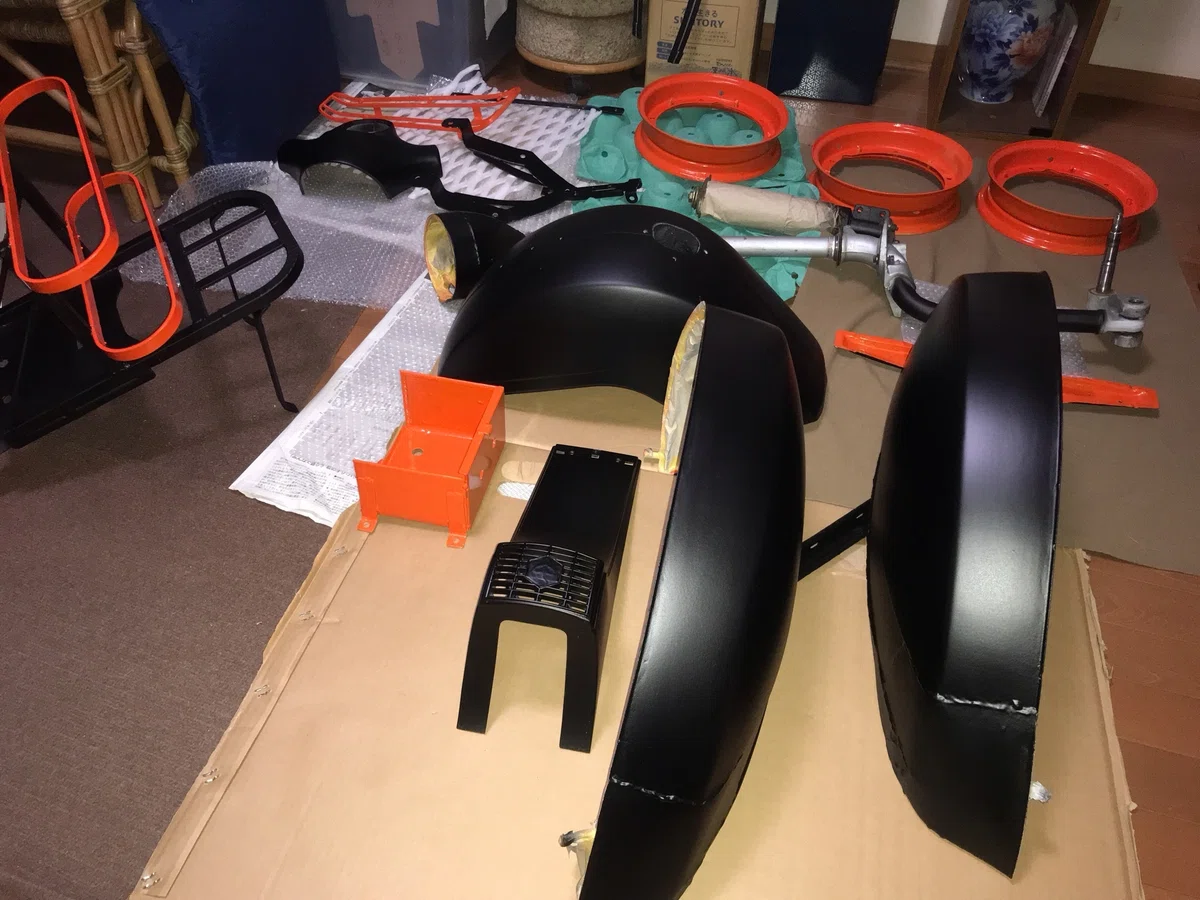

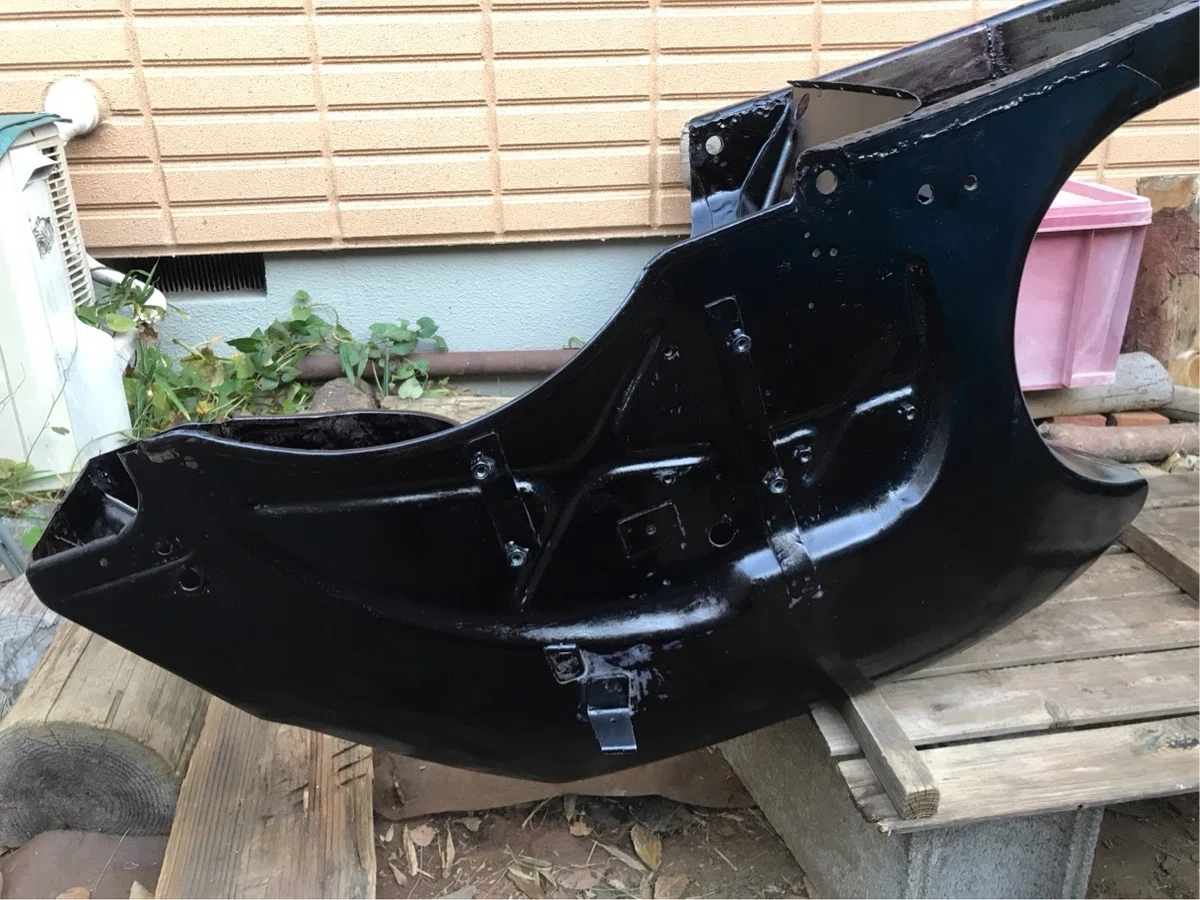

「レタンPG８０‐艶消しブラック」で上塗り

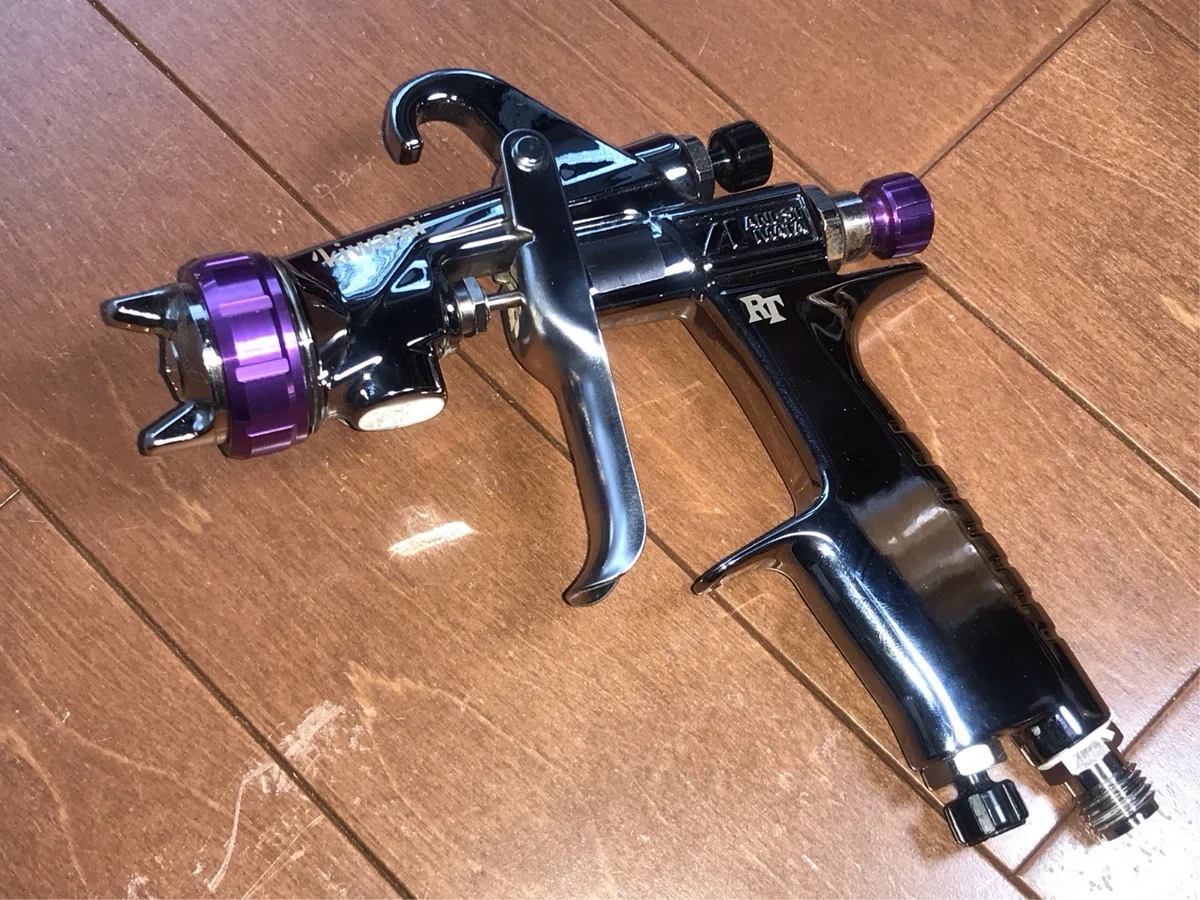

口径小さめのスプレーガンを選んで上塗り。
さっきのプラサフと塗料液の粘度が違うから、素人のわたくしは緊張する。
（垂れたらやだなぁ～～）

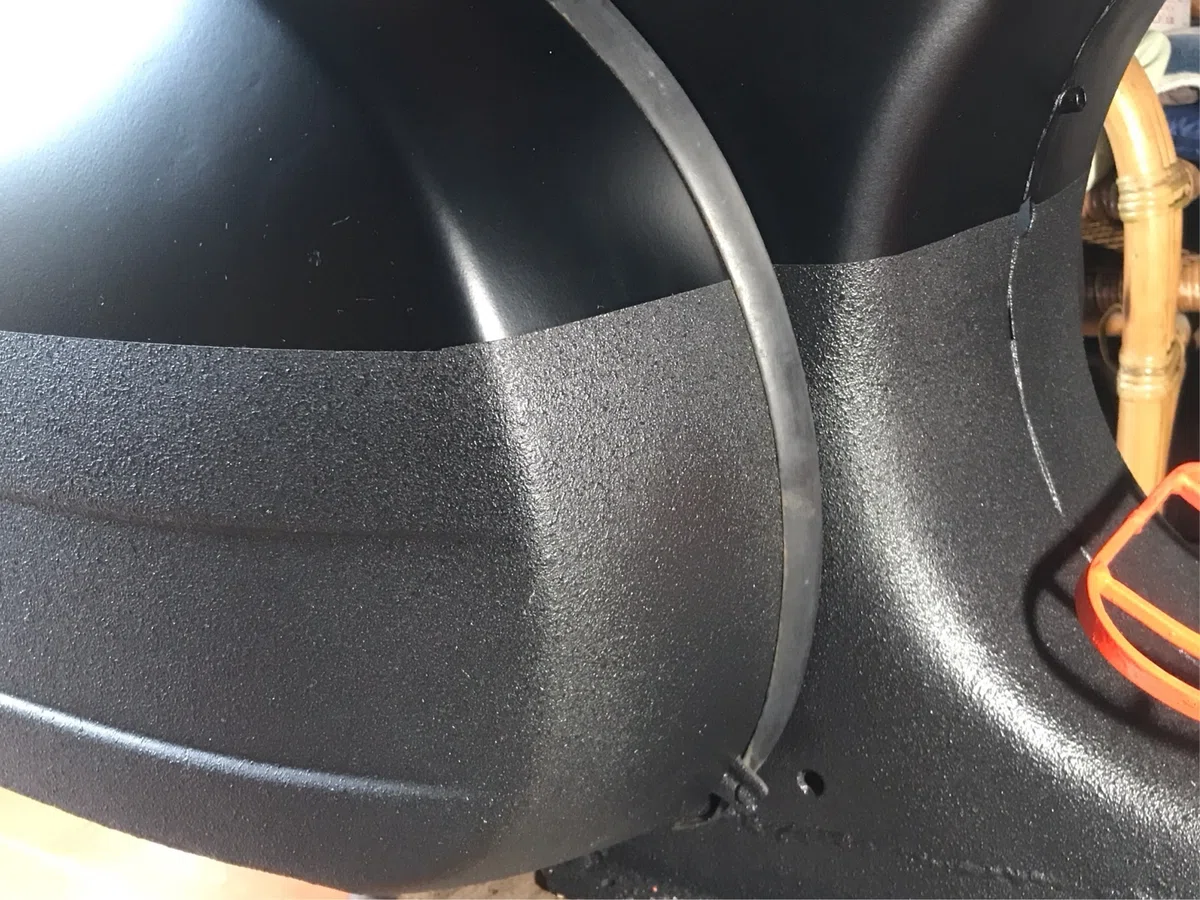

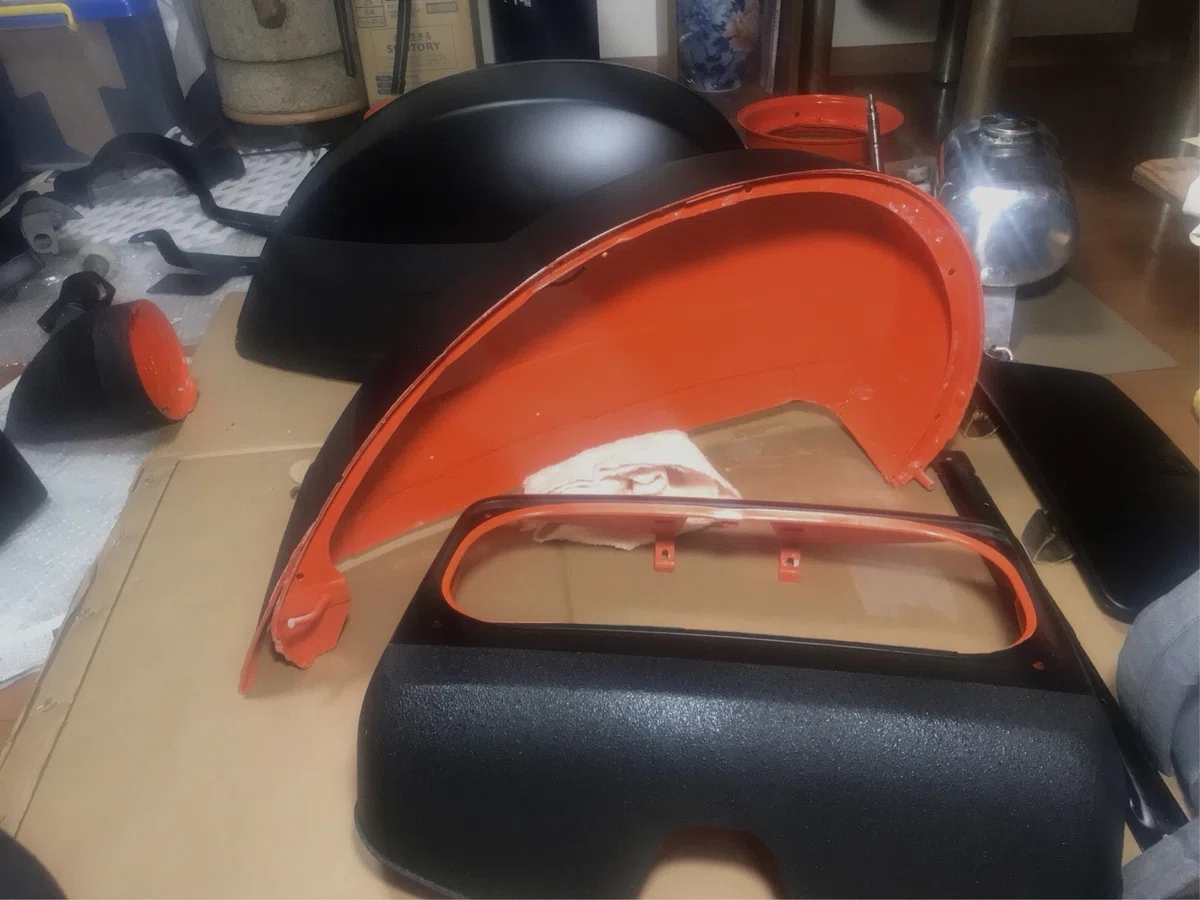

イサム塗料の「ビースト」を吹き付けてツートンに

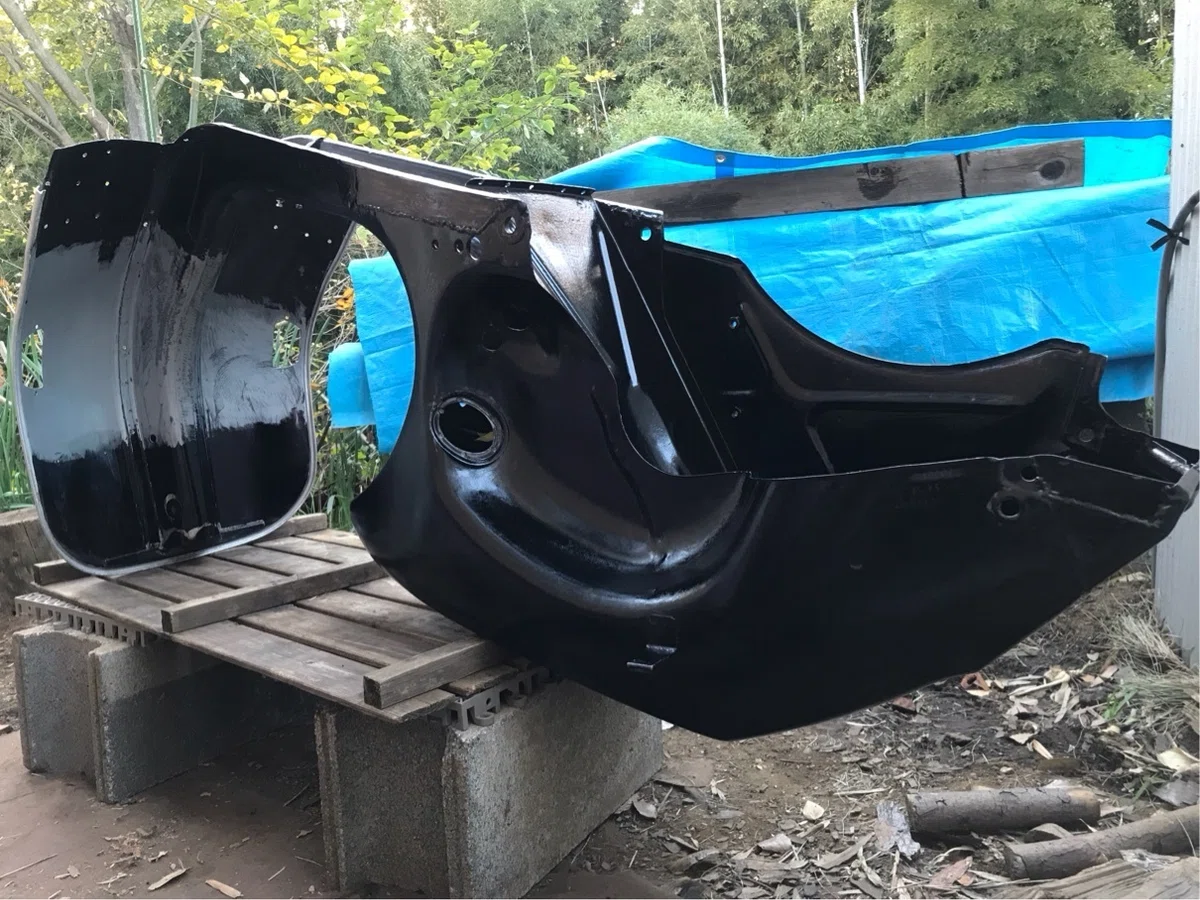

修理前のボディーは下になるほど錆がひどかったから、耐チッピング塗装を施した。

私が使ったのはイサム塗料の「ビースト」。
よく知られているのは「ラプターライナー」の商品名で、イギリス製らしい。使い方や、仕上がり感はほとんど同じと思う（ラプターライナーをまだ使っていない）。

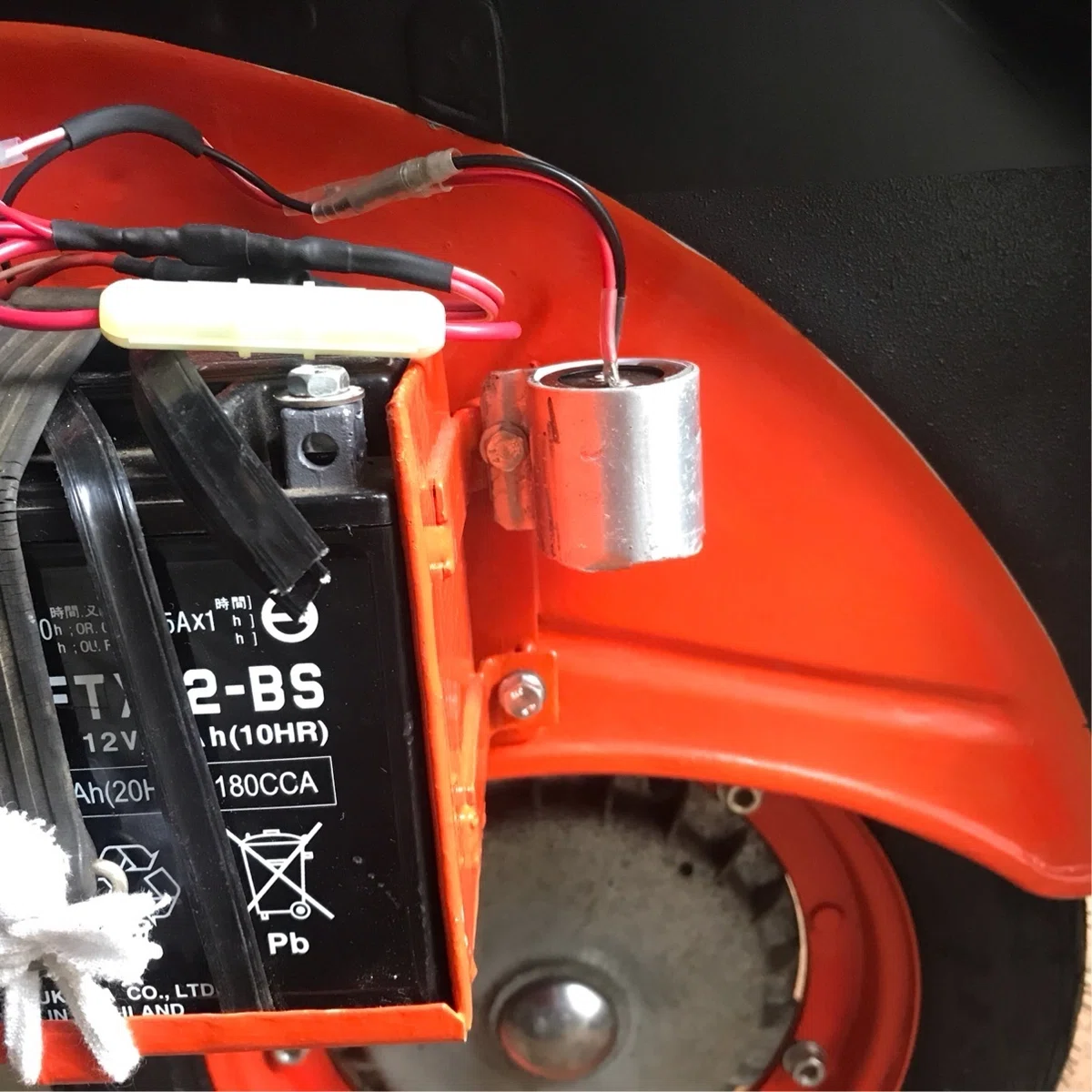

レギュレータ・レクチファイヤーを交換

もともとついていたのは、とっくの昔に壊れてしまった。

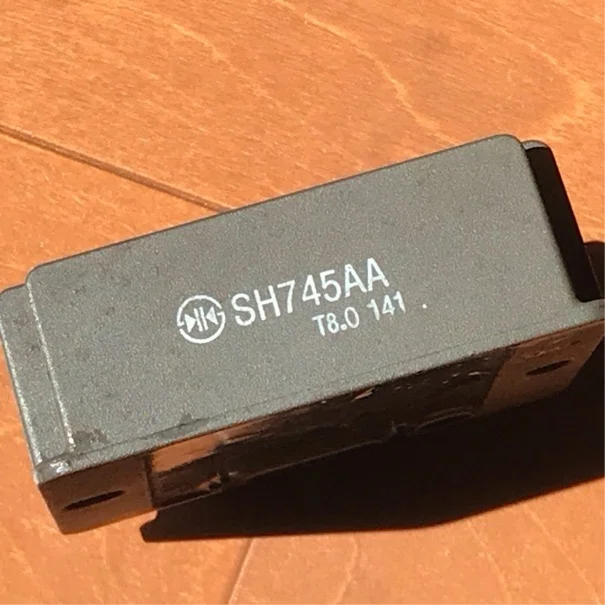

幸い国産、新電元製の中古品が手に入った。「SH745AA」。
Yamaha JOG ZRについていたらしい。
（小型にこんなイイもんを使ってるのかぁ！）

全波整流で、おまけにオープン型。
レギュレータ・レクチファイヤーには、オープン型、ショート型、とあるけれど、オープン型はレギュレートするときの余分な電圧をコイルに戻さない方式だから、エネルギーロスが少ない。

このSH745AAは、Yamahaでは「Jog」、「Gear」、「Vino」に装備されている様子。
こちらの画像のものはJogの２０１３年モデルについていたとのこと。

Yamahaの年式表記は、例えば
Jogなら2013年モデルー＞SA39J、
Gearなら2005年モデルー＞UA03J、2015年モデルー＞UA07J、2018年モデルー＞UA０８J、
Vinoなら2015年モデルー＞SA37J、となっている。

オークションで手に入れるときには、比較して年式の新しいものを。

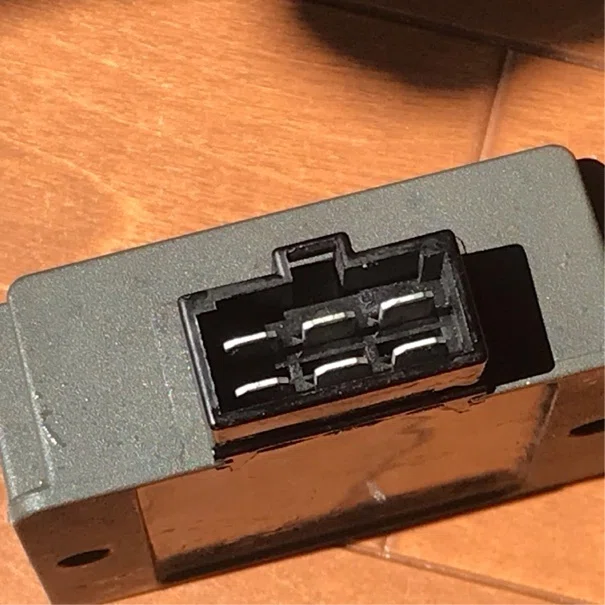

同じ型番でも、単相用５Pin、三相用６Pin、があるらしい。
これは後者。

単相用として使うから、下段の中央Pinは使わない。
下段の左右の各１Pinをステーターの交流コイルに接続する。

Pin配列上段は、左から順に
直流プラス出力、バッテリー電圧センサー、直流マイナス出力。

ステーターからの２系統のコイルをどう接続？

ステーターが持っているコイルのうち、外部へ電気を供給するコイルが２系統ある。
下図、中央の〇中にコイルが３つある。
２つは円中央でつながっている。
もう一つは独立している。

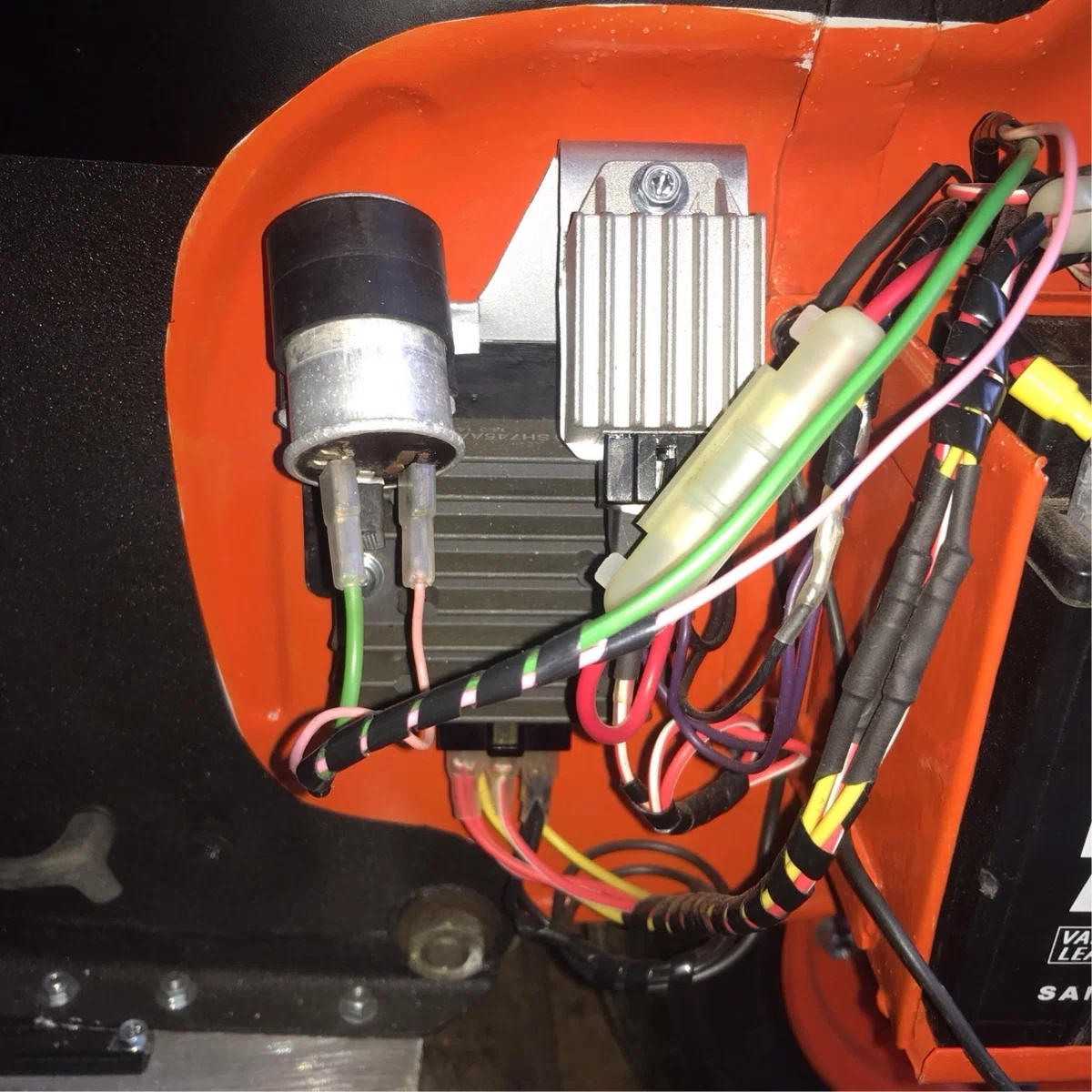

中央でつながっている２つは、左側のレギュレータ・レクチファイヤーへ接続して（上で説明した新電元の「SH745AA」）、バッテリー充電とウィンカーなどに電力を供給する。

独立の一つは、右側のレギュレータ・レクチファイヤーへ接続していて、ヘッドライト、リアポジションランプに使う。
このヘッドライト、リアポジションランプは常時点灯に改造した。

もともとはひとつのレギュレータ・レクチファイヤーでまとめられていたと思うが、壊れたので交換のためとオーバーホールしていて、もう面倒だから図のように改造することにした。

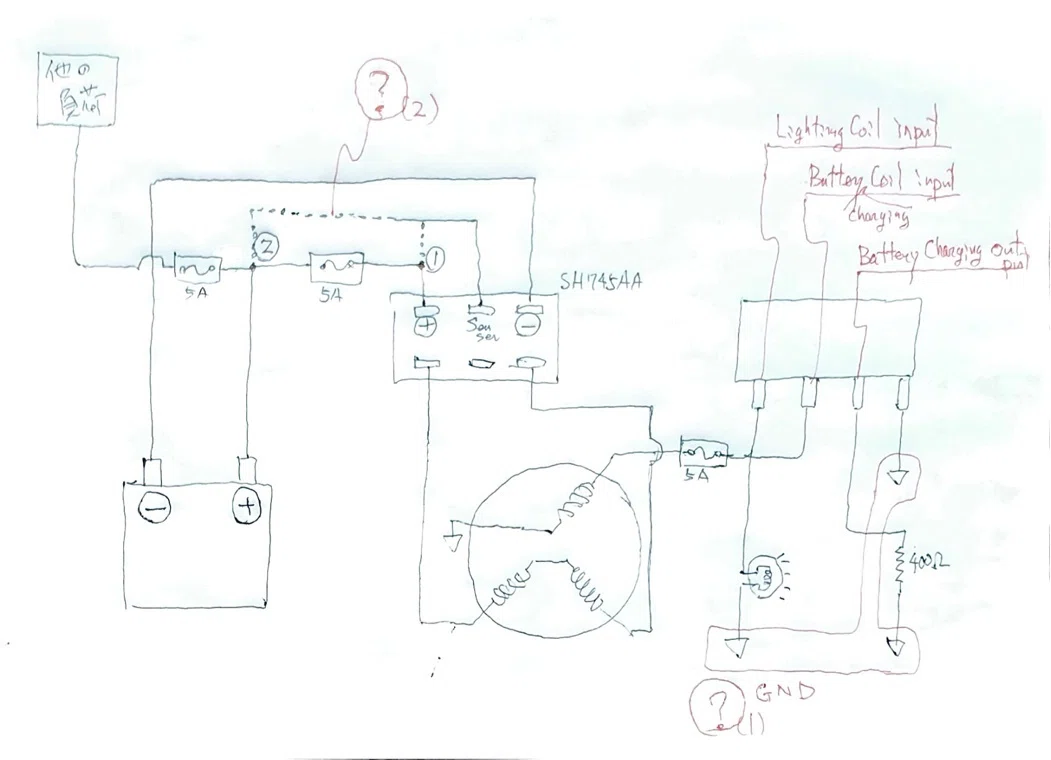

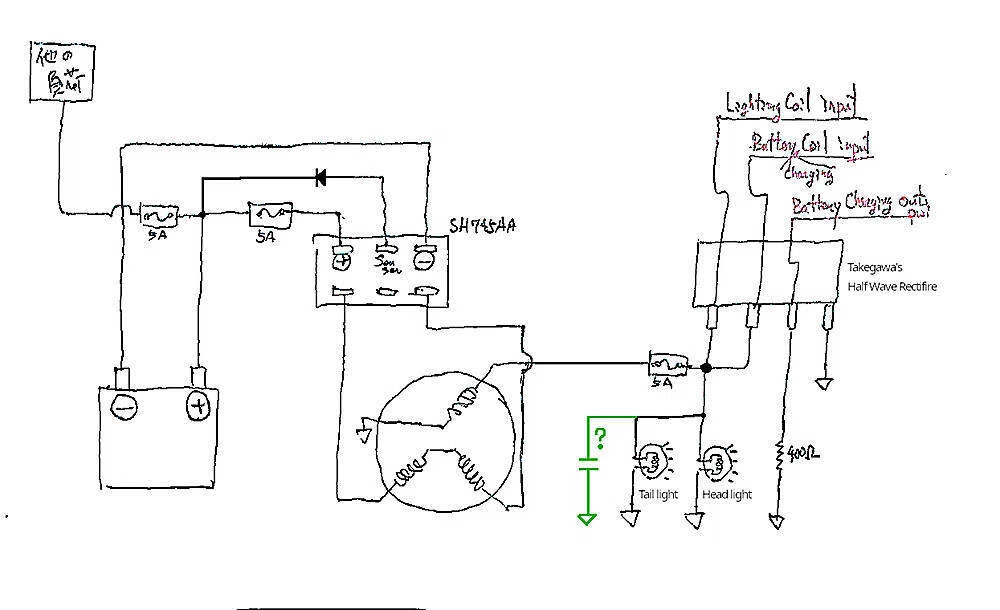

「新電元製　SH745AA」の接続

I 先生からアドバイスを頂いて、最終的には「電圧センサー」と「バッテリー＋端子」の間にダイオードを挿入した。
こうすることで出力電圧が14.7Vに安定してきた。

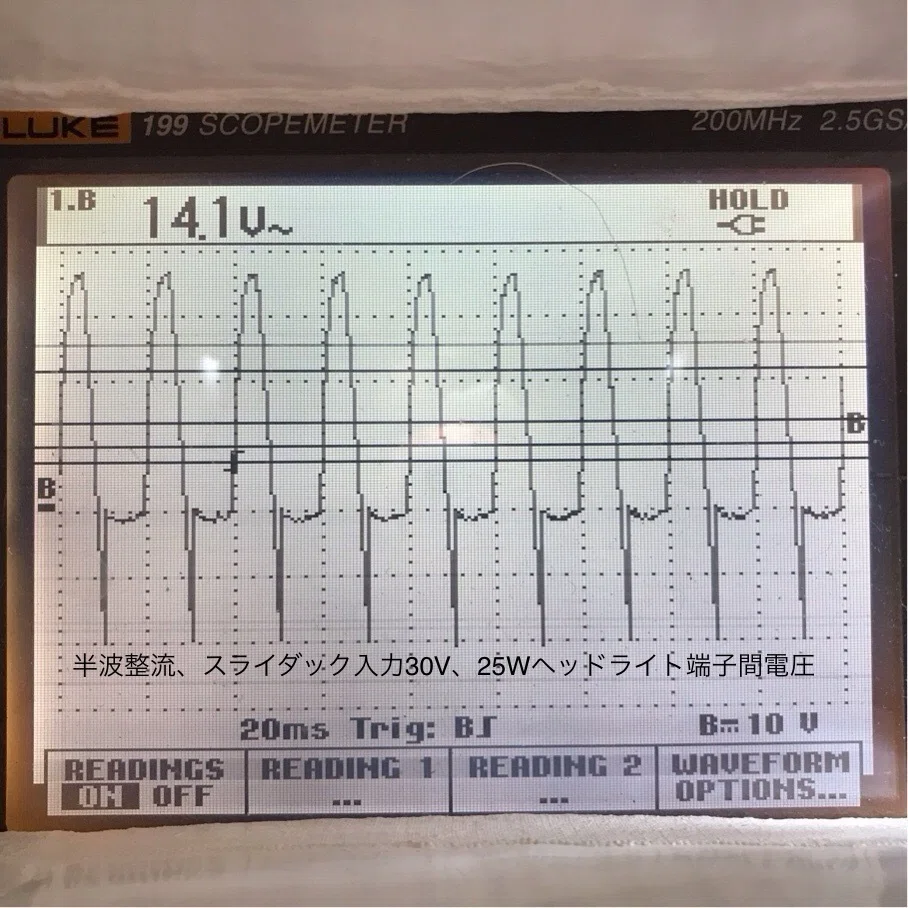

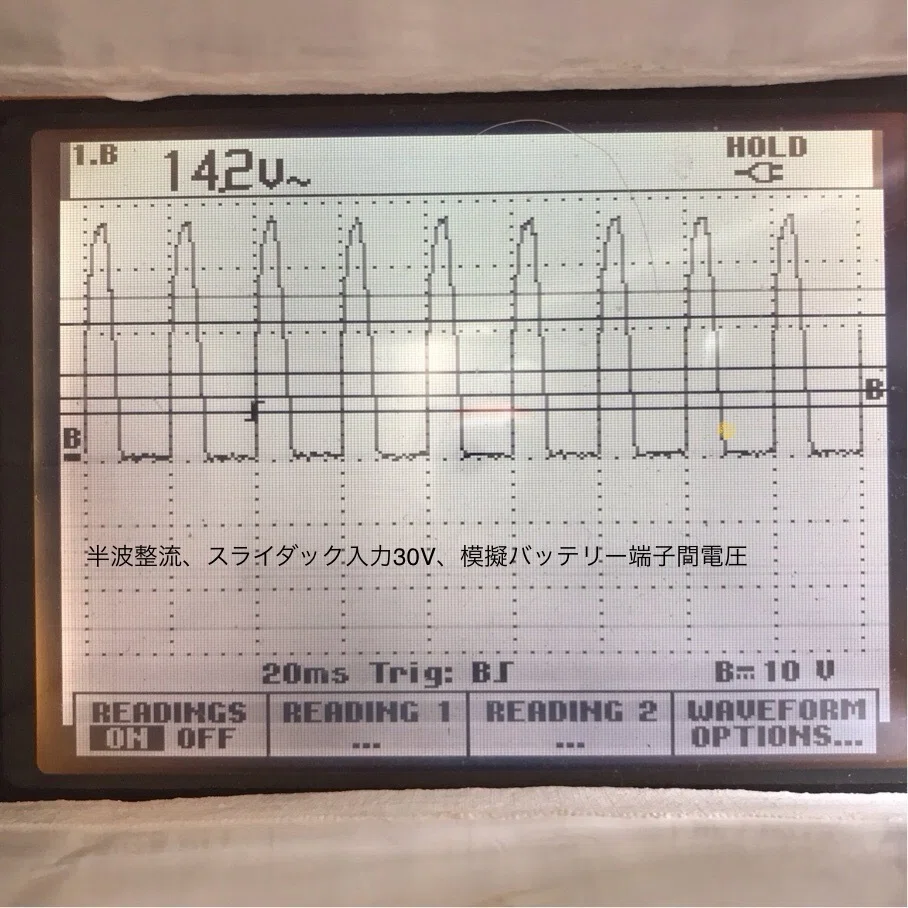

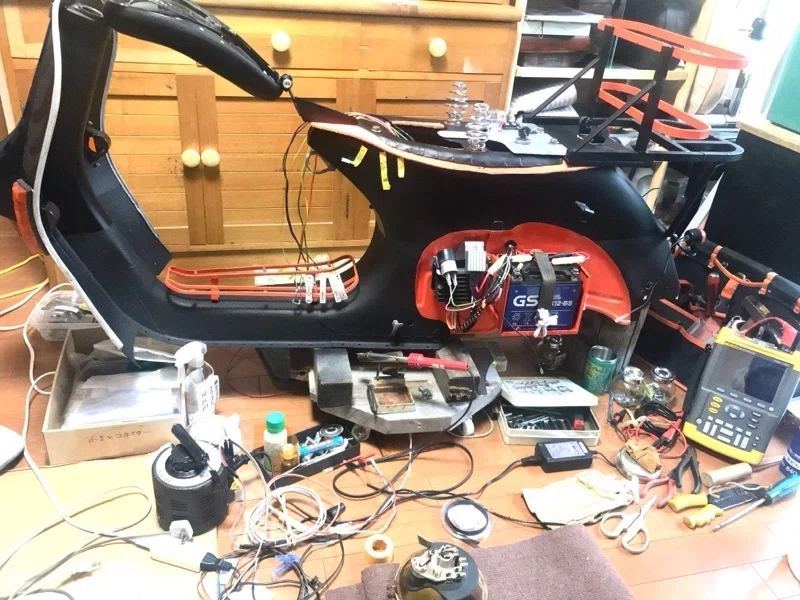

右側の半波整流レギュレータ・レクチファイヤーの出力電圧波形

このチェック時に１００V商用電源（家庭電源）からスライダック等のトランス経由で電力を取っているときは、使用するオシロスコープが「アイソレーション型」である必要がある。

そうでないと、オシロスコープのプローブを１００V商用電源（家庭電源）へ接続することになり、過電流が流れてオシロスコープを壊してしまうことになる。
要注意！！

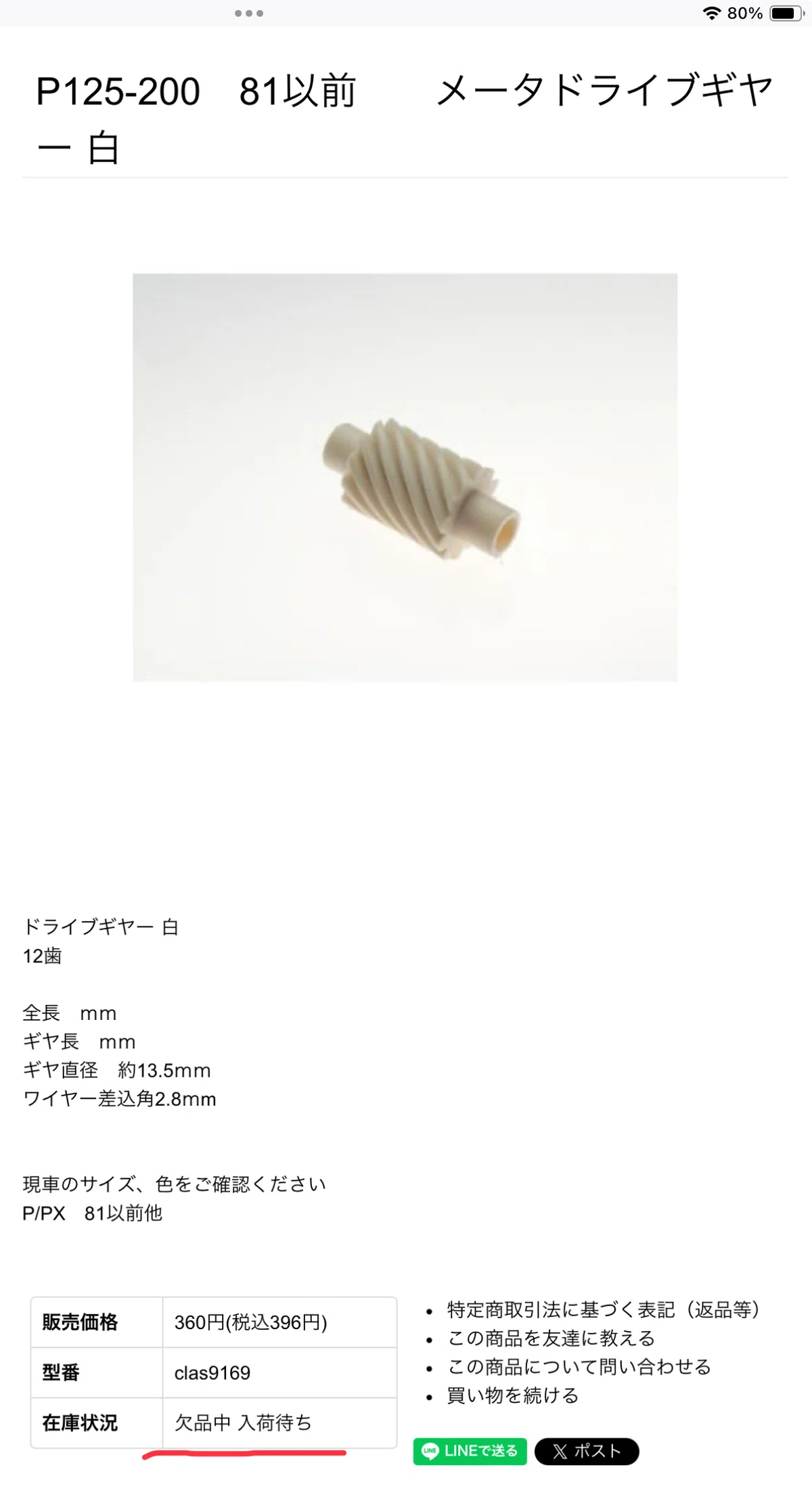

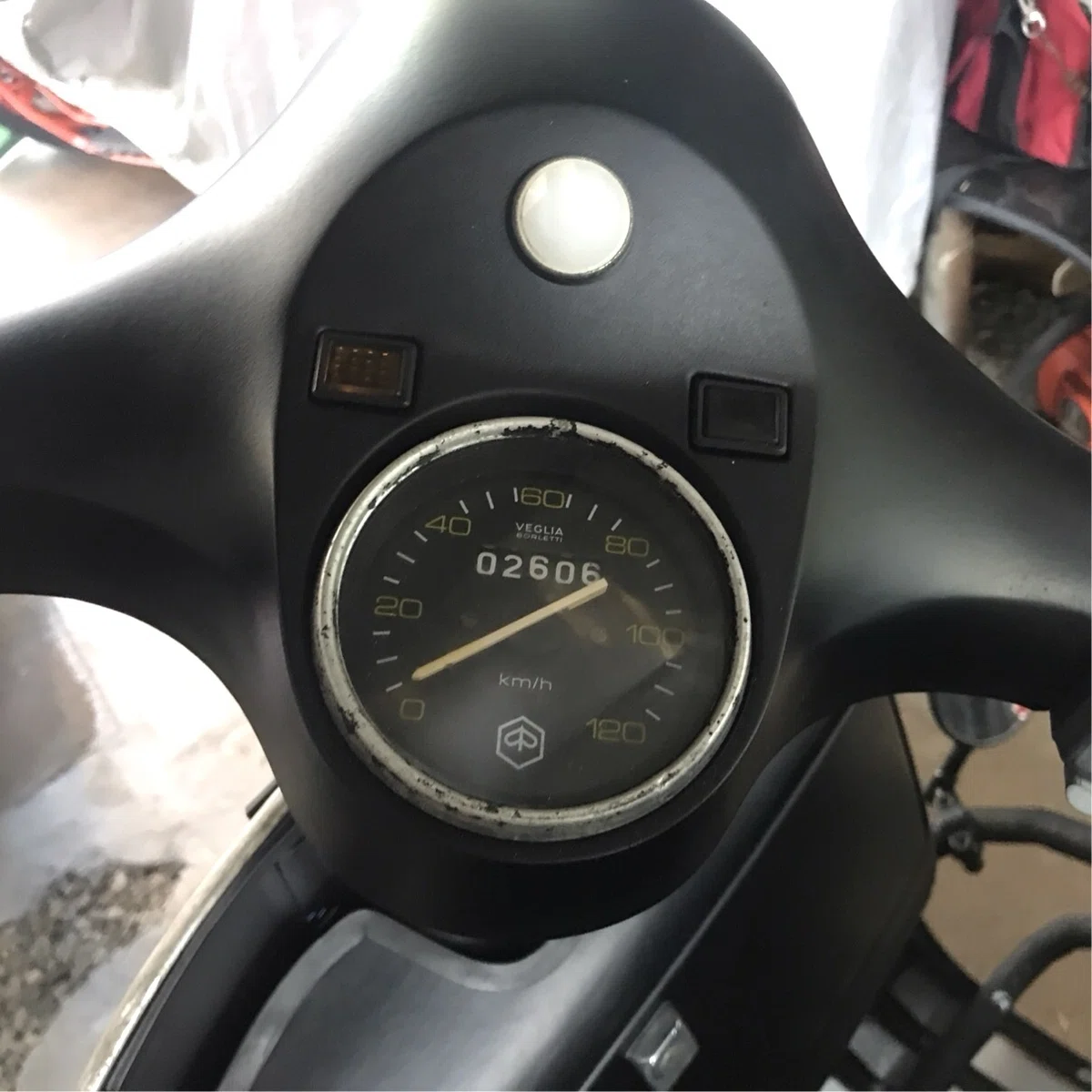

フロント・ホイール・ユニット組立て

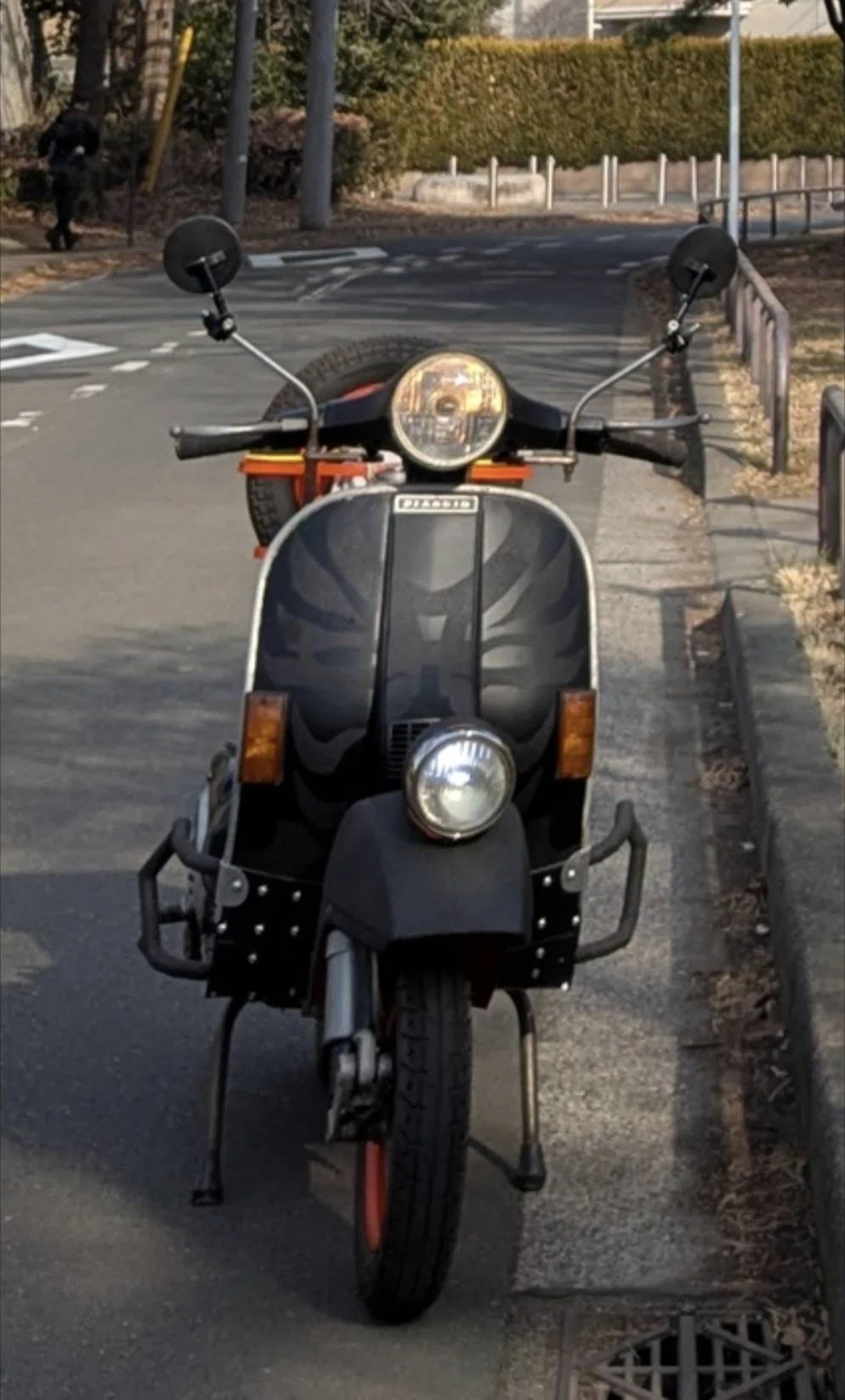

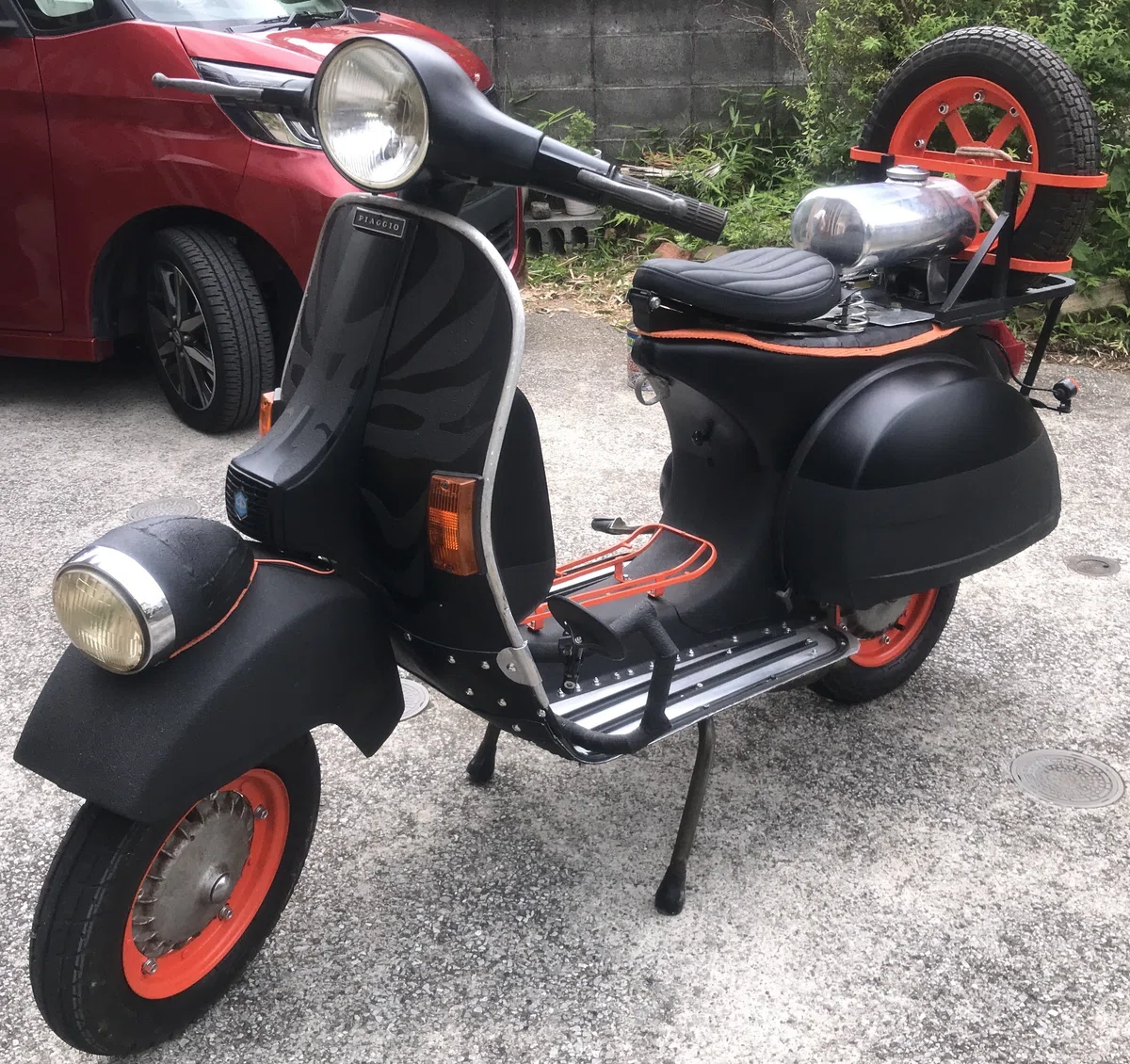

サイド・ガードを追加

２２ｍｍの鋼管でサイド・ガードを作って追加した。

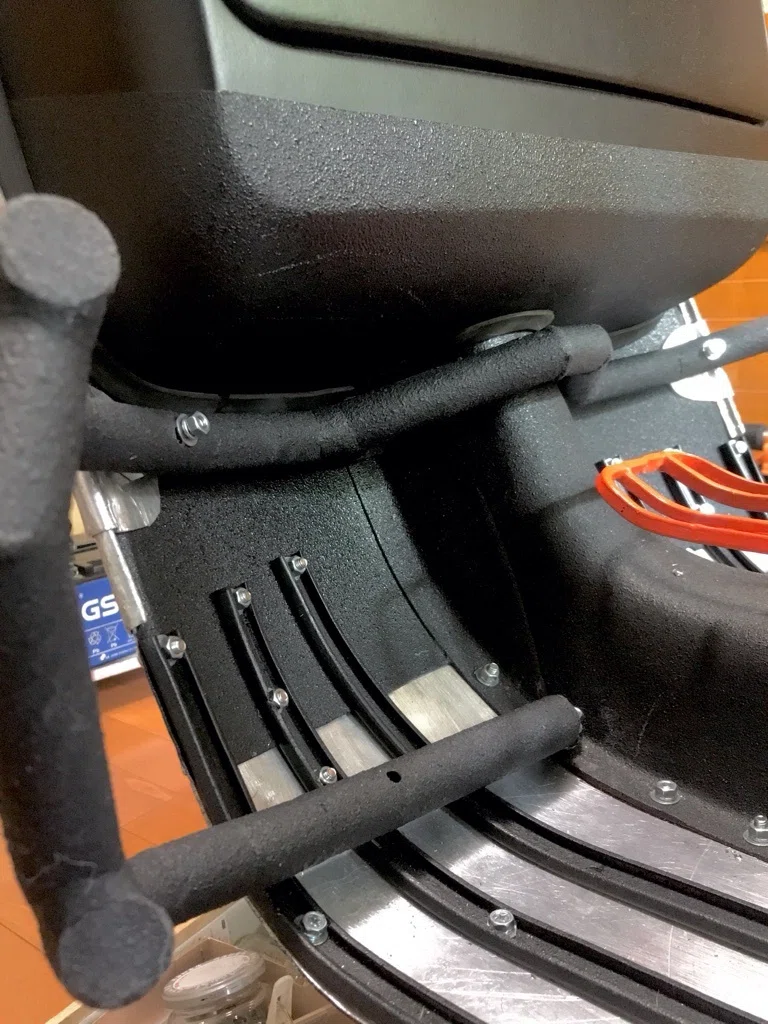

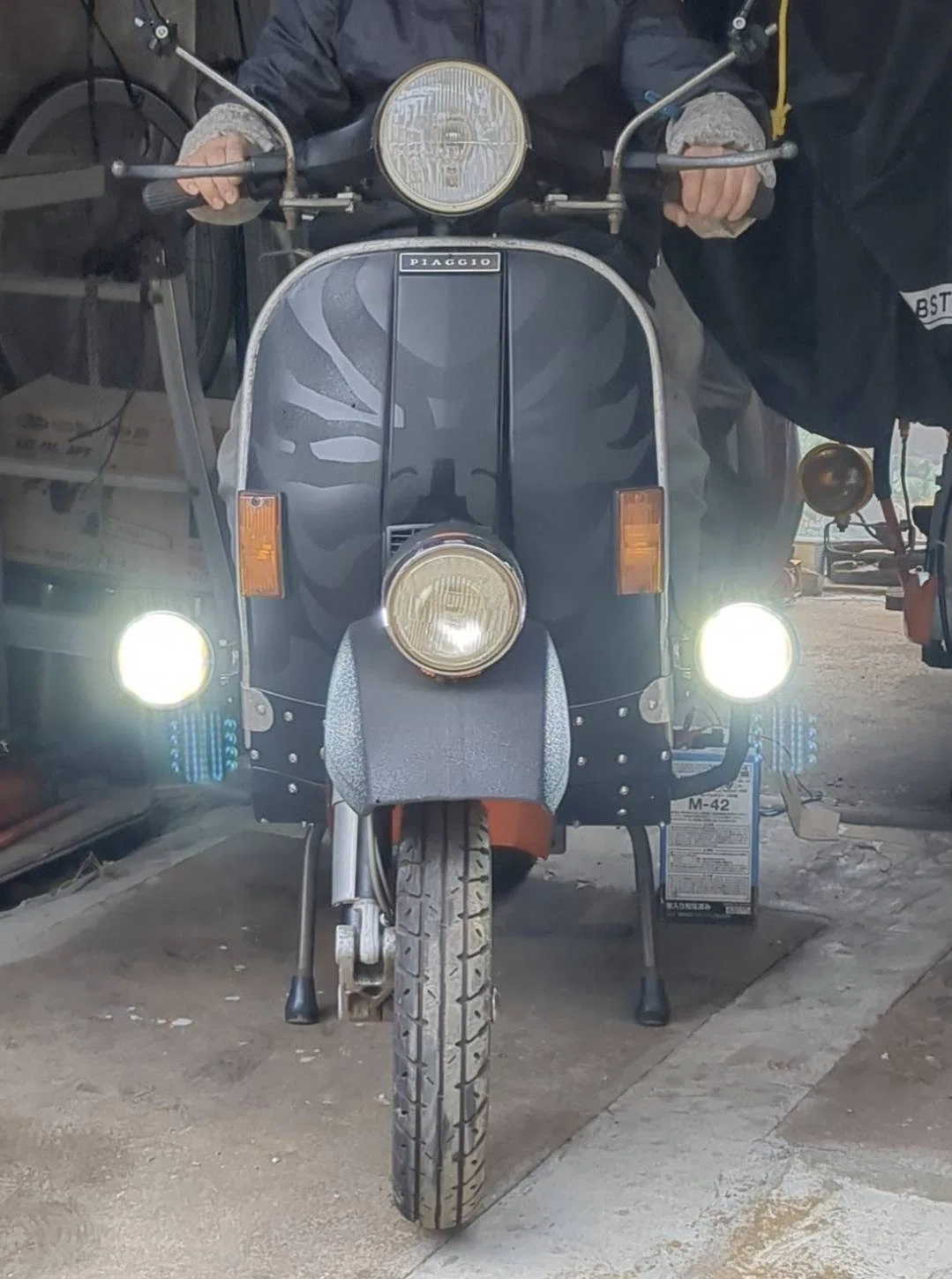

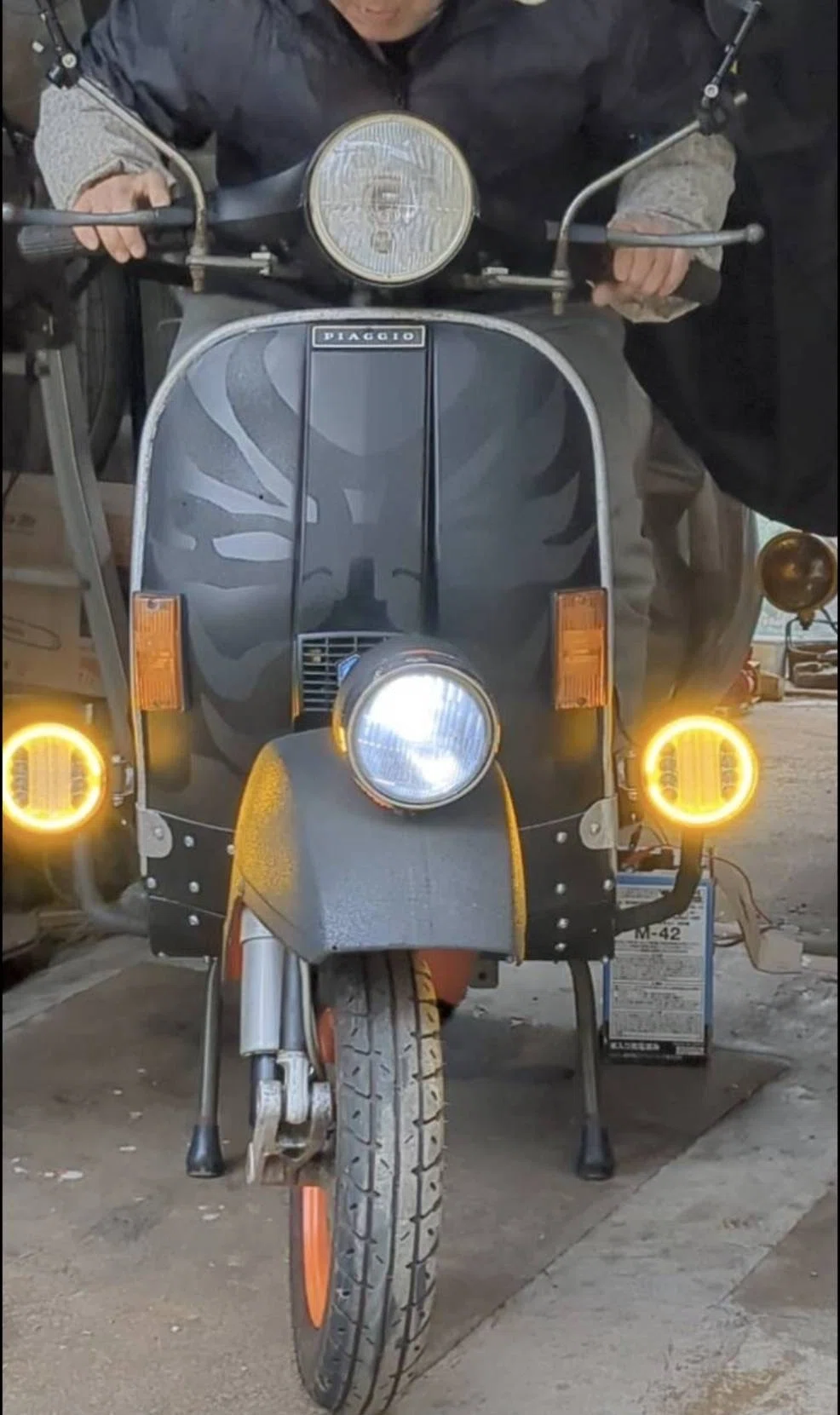

サイドガードにリング型ポジションランプを取り付けた
