【自作ドローンの小技】100均タッパーとスイッチで「通電の恐怖」を克服する
自作ドローンの初通電。 それは数週間の工作が
「飛ぶ」か「焼ける」か決まる 運命の瞬間です。
実は少し前、私はバッテリーを 繋いだ瞬間に
火花を散らし、 高価なパーツを
一瞬で 焼失させた苦い経験があります。
「パチッ」という音と煙。 あの絶望感は
二度と 味わいたくないものです。

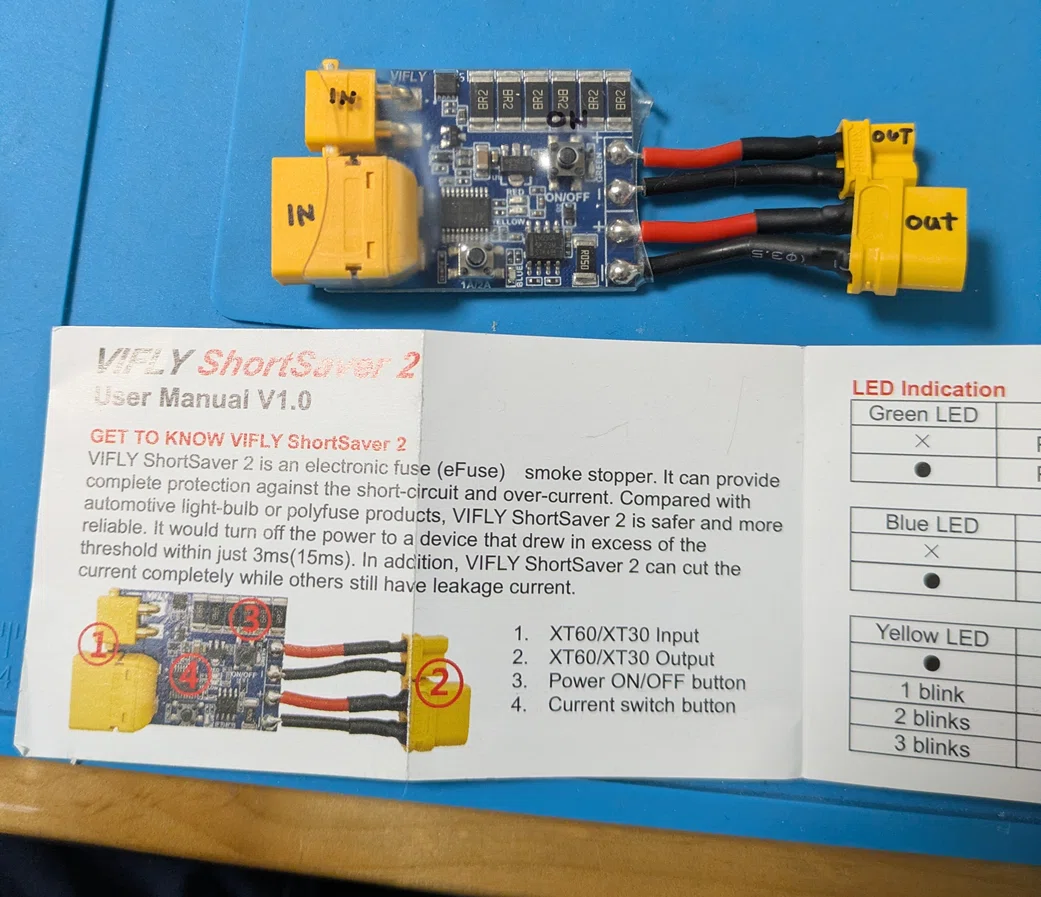

そこで導入したのが
「スモークストッパー」ですが
私はあえて、さらに 独自の改良を加えました。
スイッチがあるのに
スイッチを足した理由
正直に言えば、購入時には ストッパー自身に
スイッチが あるとは想定していませんでした。
しかし結果として、 トグルスイッチを
追加した この「多重系」こそが
私の最適解となりました。
その理由は3つあります。
1. 通電の「主導権」を握る
通常、ドローンはコネクタを
差した瞬間に通電します。
しかし、差し込みが甘い状態での 通電は
接触不良による 焼損リスクが拭えません。
「コネクタを奥まで差してから
自分の意志でスイッチを入れる」
この作法が、接続部を
アーク放電から守ります。
2. リセット作業の効率化
ドローンには紛失防止のため、
動かさないとブザーが鳴る
設定があります。
調整中に何度も電源を 入れ直す際
コネクタの 抜き差しを繰り返すのは
端子の寿命を縮めます。
実際、コネクタ接続時に
パチッと音が出て心臓に悪かったです。
物理スイッチでのリセットは、
運用面でも非常に合理的でした。
3. 100均タッパーへの統合
私はシステム全体を 100円均一の
透明タッパーに 収めています。
タッパーは加工しやすく、
何より透明なので
「中で何が起きているか」を
常に視認できるのが優秀です。
……と、格好いいことを言いつつ
ケースに入れたら本体スイッチが
押せなくなったので
外部スイッチが 必須になったという
裏事情もあります。

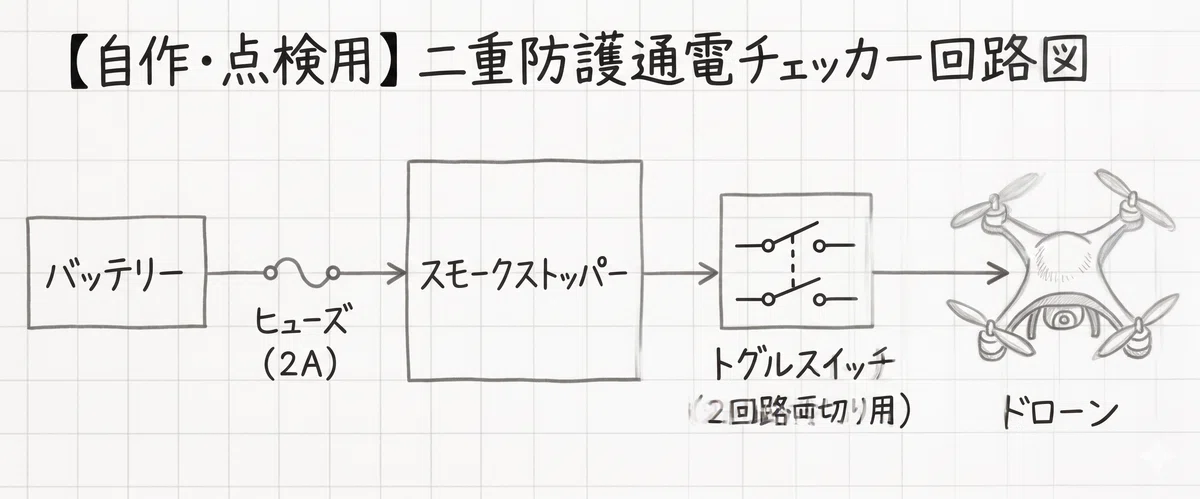

電気屋の「多重防護」回路図
私が構築した、 現場主義の回路がこちらです。
図：バッテリーからドローンへ至る多重防護ライン

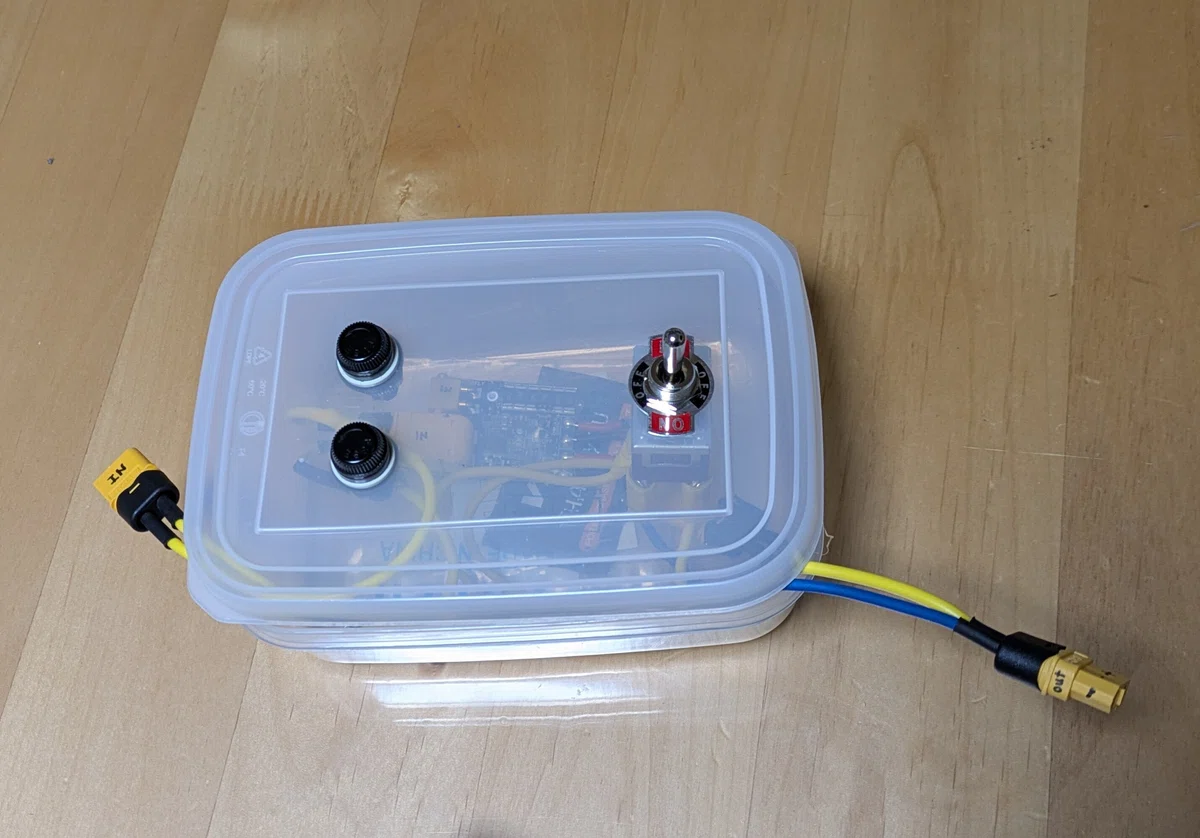

そして、実際に組み上げた 「通電チェッカー」？
の姿がこちらです。
写真：100均タッパーに凝縮された安全思想
という名の電気工作です。お粗末様です。
こだわりのポイント
前段の2Aヒューズ：
ストッパー自体の故障や コネクタ焼損を防ぐ
物理的な最終防衛ラインです。
本来はブレーカーが理想ですが、
高価なのでヒューズを選定しました。後段の両切りスイッチ： ドローン直前に配置。
片切りより安全性が高く、 プラス・マイナスの
両線を 確実に切り離す安心感は格別です。
リスク管理は「想像力」の投資
「安全装置があるから大丈夫」 で終わらせず
「もし、装置が壊れたら？」と 想像を巡らせること。
数百円のパーツと 100均タッパーひとつで
数万円の機体と、何より
「火災リスク」を遠ざける。
タッパーはプラスチックなので、 万が一の際に
「絶対に燃えない」 わけではありません。
しかし、この「少し過剰」な備えこそが、
長年、現場で事故を防ぎ続けてきた 私の流儀です。
工作のたびに、私の「安全思想」を 柔軟に受け止め
中身をさらけ出して守ってくれる
100均タッパーさんへの敬意を表して、
今回の締めくくりとさせていただきます。
