AIの重心はGPUからメモリへ動いたのか? | NVIDIA決算とナラティブを精査し、恩恵を受ける80銘柄を地図にする
2026年5月21日。NVIDIA(NVDA)が2027会計年度第1四半期の決算を出した。
💡 NVIDIA Corporation $NVDA Q1 FY2027決算 2026-05-20
— FabyΔ (@FABYMETAL4) May 20, 2026
💰 今四半期業績
- 🟢 EPS:$1.87 (予想$1.75)
- 🟢 売上高:$81.62B (予想$78.85B)
📊 重要指標
- 🟢 Data Center売上高:$75.2B (YoY+92%)
- ⚫️ Non-GAAP粗利益率:75.0% (前四半期75.1%)
- 🟢 Non-GAAP営業利益:$53.78B (YoY+147%)
- 🟢… pic.twitter.com/Bzmy4mv2Gz
売上820億ドル、前年同期比プラス85%。データセンター部門は750億ドル、前年比プラス92%でほぼ倍。コンセンサスは全項目で抜いた。神決算だ。
(…神決算にもかかわらず、株価はいつもどおり下落したがそれはもういいだろう)
Jensen Huangはクロージングで、こう言い切った。
需要はパラボリック(放物線的)になっている。
ただ、この決算の本当のメッセージは、売上の数字そのものではなかった。
ひとつは、Vera CPUという新しい柱だ。スタンドアロンで今年だけ200億ドル近く、TAMは2000億ドル。NVIDIAは「世界最大のCPUサプライヤーになる道筋が見えた」と宣言した。
もうひとつは、サプライチェーンの囲い込みだ。在庫購入コミットと前払金を含む総供給枠は、1,450億ドルへ膨らんだ。Jensenは「工場が作れるだけのHBMを、我々はすべて買う」と言い続けている。
そして決算の翌日、X.comのタイムラインに、一枚の表が貼られた。
Sheesh.$NVDA VR200 Bom Analysis from MS. pic.twitter.com/sutjttSkyW
— Aaron (@Aaronwei3n) May 21, 2026
NVL72ラックの部品表を、現行世代と次世代で並べたものだ。メモリの行がプラス435%と赤く塗られていた。
その表に、みんな同じ一行を添えていた。
「AIラックの重心が、GPUからメモリへ移った」
HBM4は高騰している。Vera CPUはLPDDR5Xを大量に背負う。だから、ラックの価値の出どころがGPUからメモリ側へ動いている、という読みだ。
この見方は、どこまで正しいのか。そして正しいとして、誰が恩恵を受けるのか。
この論考では、まずNVIDIAの決算メッセージと、Xを駆け巡ったこのナラティブを精査する。そのうえで、ラックの原価表という一枚の証拠から私が気づいたことを示し、最後に、重心の移動先で恩恵を受けうる日本銘柄、アメリカ銘柄、台湾銘柄など、グローバル80銘柄を、二重のリングとして一気に投資地図に載せてみたいと思う。
原価表が、静かに書き換わっていた

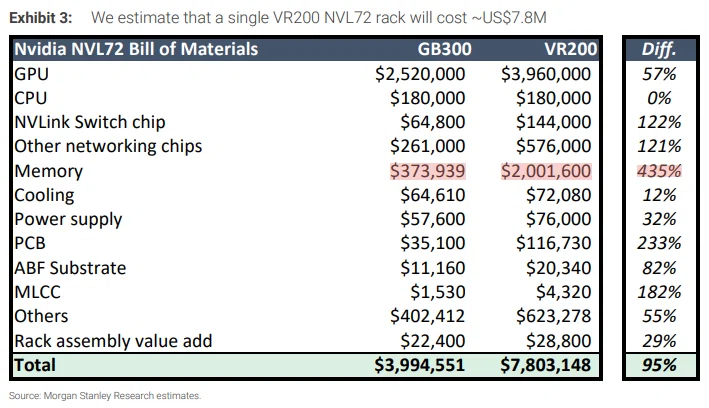

Xに貼られていた、あの表。出どころは、Morgan Stanleyのリサーチだ。NVIDIAのNVL72ラックの部品表(Bill of Materials)を、現行のGB300世代と次世代のVR200世代で並べている。

合計から見ていく。
GB300 NVL72: 399万4,551ドル
VR200 NVL72: 780万3,148ドル
一台あたりの部品コストが、プラス95%。ほぼ倍になる。

ここまでは、誰でも予想する。次世代だから高い。問題は中身の内訳だ。どこが値上がりして、ほぼ倍を作っているのか。
増分の大きい順に並べてみる。
メモリ: 37万3,939ドル → 200万1,600ドル(プラス435%)
PCB(基板): 3万5,100ドル → 11万6,730ドル(プラス233%)
MLCC(積層セラミックコンデンサ): 1,530ドル → 4,320ドル(プラス182%)
NVLinkスイッチチップ: 6万4,800ドル → 14万4,000ドル(プラス122%)
その他ネットワーキングチップ: 26万1,000ドル → 57万6,000ドル(プラス121%)
ABF基板: 1万1,160ドル → 2万340ドル(プラス82%)
GPU: 252万ドル → 396万ドル(プラス57%)
GPUの伸びが小さい。
(…なんということだ)
これは直感に反する。NVIDIAのラックなのだから、値上がりの主役もGPUのはずだ。実際、絶対額では396万ドルのGPUが最大の項目に変わりはない。
でも、増分の主役はGPUではない。メモリの+435%だ。


ラック一台に占めるメモリの比率を計算してみる。
GB300: 37万3,939 ÷ 399万4,551 = 9.4%
VR200: 200万1,600 ÷ 780万3,148 = 25.6%
メモリが、ラック原価の1割未満から、4分の1超へ。
逆にGPUの比率は、約63%から約51%へ下がっている。

(AI半導体の主役が、薄まってる…)
ここに、投資家が見落としがちな構造がある。
ラックの総額がほぼ倍になるとき、その「増分」がどこに落ちるかで、新しい利益のプールができる場所が決まる。今回、その増分の大半はメモリと、配線(PCB)と、受動部品(MLCC)に落ちた。
ラックはこれまで「GPUの箱」だった。これからは「メモリとデータ配線と受動部品の塊」に重心が移っていく。原価表は、それを静かに告げていた。
ここからは、原価の内部にせまり、どの企業が恩恵を受けうるのか精査していく。
