卓上ロボット制作記録

ゆうさく

最近、LLMと連動した卓上ロボットの制作を再開しました。

とりあえず、一通りの機能テストが終わりました。

完成した機能一覧

機能：👂 耳（音声入力）
・ハードウェア： ReSpeaker USB Mic Array v2.1
・ソフトウェア： Whisper ASR + VAD

機能：🗣️ 声（音声出力）
・ハードウェア： 3Wスピーカー（ReSpeaker USB Mic Array v2.1へ接続）
・ソフトウェア： Style-Bert-VITS2（API接続）

機能：👁️ 目（視覚認識）
・ハードウェア： Camera Module V3 + AI HAT+
・ソフトウェア： YOLOv8-Pose + ジェスチャー認識

機能：😊 顔・表情（表現）
・ハードウェア： WAVESHARE 1.9inch LCD (ST7789V2)
・ソフトウェア： PIL

今回はアクチュエータ系（サーボ制御）は見送りました。
外装の加工に時間がかかりそうだったので…

機能テスト内容

音声対話システム

  • ✅ リアルタイム音声認識（Whisper base）

  • ✅ GPU最適化（0.4秒応答）

  • ✅ VAD自動検出（webrtcvad）

  • ✅ 高品質音声合成（0.25秒生成）

視覚認識システム

  • ✅ リアルタイム姿勢推定（16fps）

  • ✅ ジェスチャー認識（手振り、バンザイ、頭傾け、腕組み）

  • ✅ Hailo-8L NPU活用

表情表示システム

  • ✅ ST7789V2制御

  • ✅ 瞳移動アニメーション

  • ✅ 瞬きアニメーション

表情の表現について

唯一GPIOを使ったのが、表情用の SPI接続のLCDです。

配線自体は Raspberry Pi の GPIO 端子に接続するだけですが、
簡単には表示してくれませんでした…

LCD表示までの道のり

① Raspberry Pi 5のGPIOライブラリの互換性問題
・表情アニメーション表示に使った luma.coreが使用している
　GPIOライブラリが Raspberry Pi 5 に未対応
・以下の互換ライブラリを個別導入で対応
  - rpi-lgpio - RPi.GPIOの互換レイヤー（lgpioベース）
  - python3-lgpio - 低レベルGPIOライブラリ

② 無表示問題（バックライトは点灯）
・luma.lcdを使わず、直接SPIdevでコマンド送信

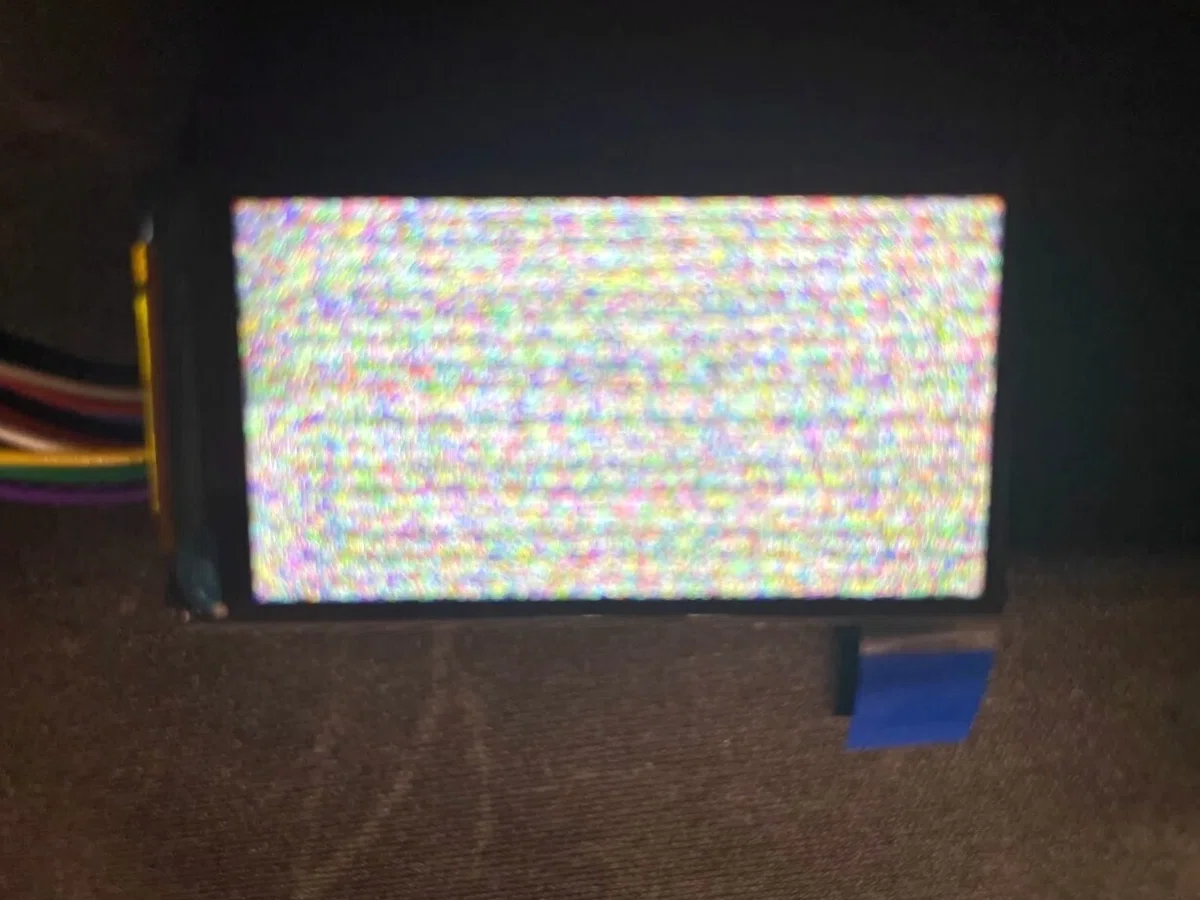

・「ノイズ」が表示され、ハード的には正常と確認
※この時点でluma.lcdを使わなくなったので①の作業は無意味に…

③ ノイズ以外表示されない問題
・コマンド送信のタイミング修正（SPI速度を16MHzに設定）で、
　カラーパターンが正しく表示されるように

④ 画像が正しく表示されない問題
・画像の向きが違う（90度回転）、解像度の不一致
・アドレスパターンを複数試して、正しい値で表示成功

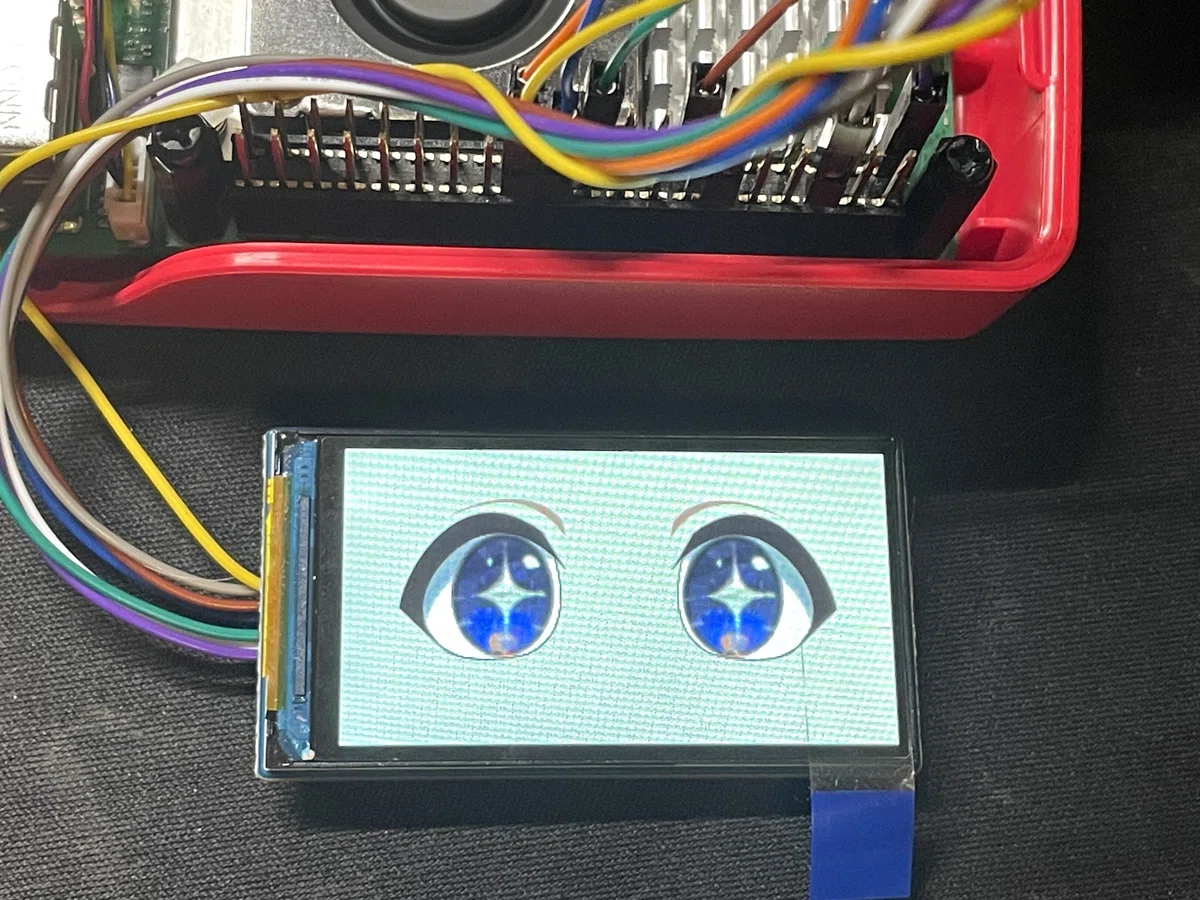

そして、やっと瞬きのアニメーションが表示されました！

写真上は粗い表示ですが、実際には以下のような画像が表示され、瞬きのアニメーションをしています。

今回のテストコードを元にモジュール化して、統合しようと思います。

技術的にはLLM との接続をのぞけば枯れた技術ばかりなので、そこまで難しい作業ではありません。
ただ、OS カーネルやドライバの互換性が合わず、思った通りに動かない壁に悩まされます。（カーネルが新しすぎてドライバが未対応とか…）

今回も、ドライバに適合するカーネルバージョンを探すのに時間を要しました…

余談…

制作中に気づいたのですが、思ったより老眼が進んでいたようで…💦
GPIO のピンが見えず、ハズキルーペを二重に重ねて作業していました（笑）

普段は裸眼なので、手元から視線を移す時にハズキルーペを外さないといけないのが地味に煩わしい。

こんな調子だと、IC チップとかのはんだ付け、大丈夫かな…？💦
