さて、今回からは 85号車のパーツを作ります、先ずはリアスポイラーから着手しましょう

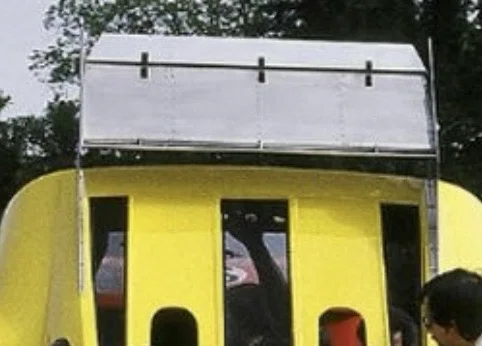

画像を確認致しますと
パッと見、ウィング面が凸凹してて空気抵抗が多く効率が悪そうなスポイラー
表面にはリベットが3列に並びウィング本体の後ろに３つのヒンジで留められた台形のフラップ
そして先端に謎の細いバー(棒)で構成されており、タイトル通りウィング部分は
スリーピースでございます

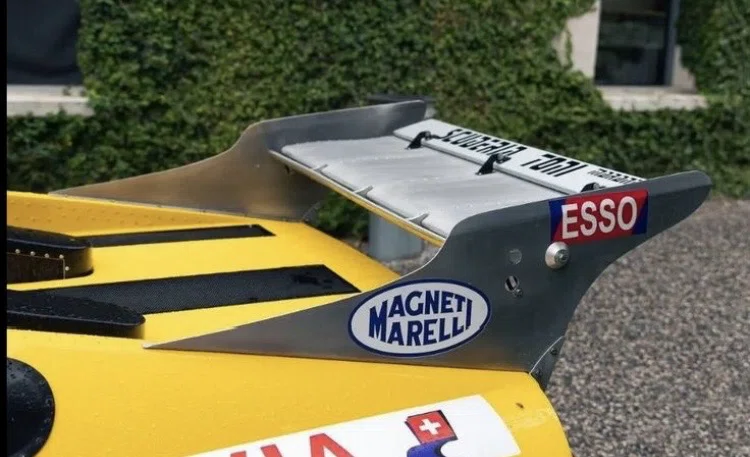

ウィングを支える両脇の翼端版は
直角三角形に付け足したような形状
「もうちょっと上へ持ち上げないと
風がウィングに当たらないんだ」
「任せてくれ セニョール」
なんて言ったかどうか知らんけど
板金屋が切り出したアルミ板はウィングを上方にニョ〜と伸ばしイタリア職人の誇りと魂のこもった翼端板である・・が
模型人にとっては迷惑な形状である➰
だがしかし。 ここは素直に美術品として観ては如何がだろうか
磨き抜かれた総アルミのスポイラーは
手の込んだウィング本体と翼端板の
えもいえぬ美しい曲線❗️
まさに芸術がここにある❗️
などと呟きながら材料を机上へ

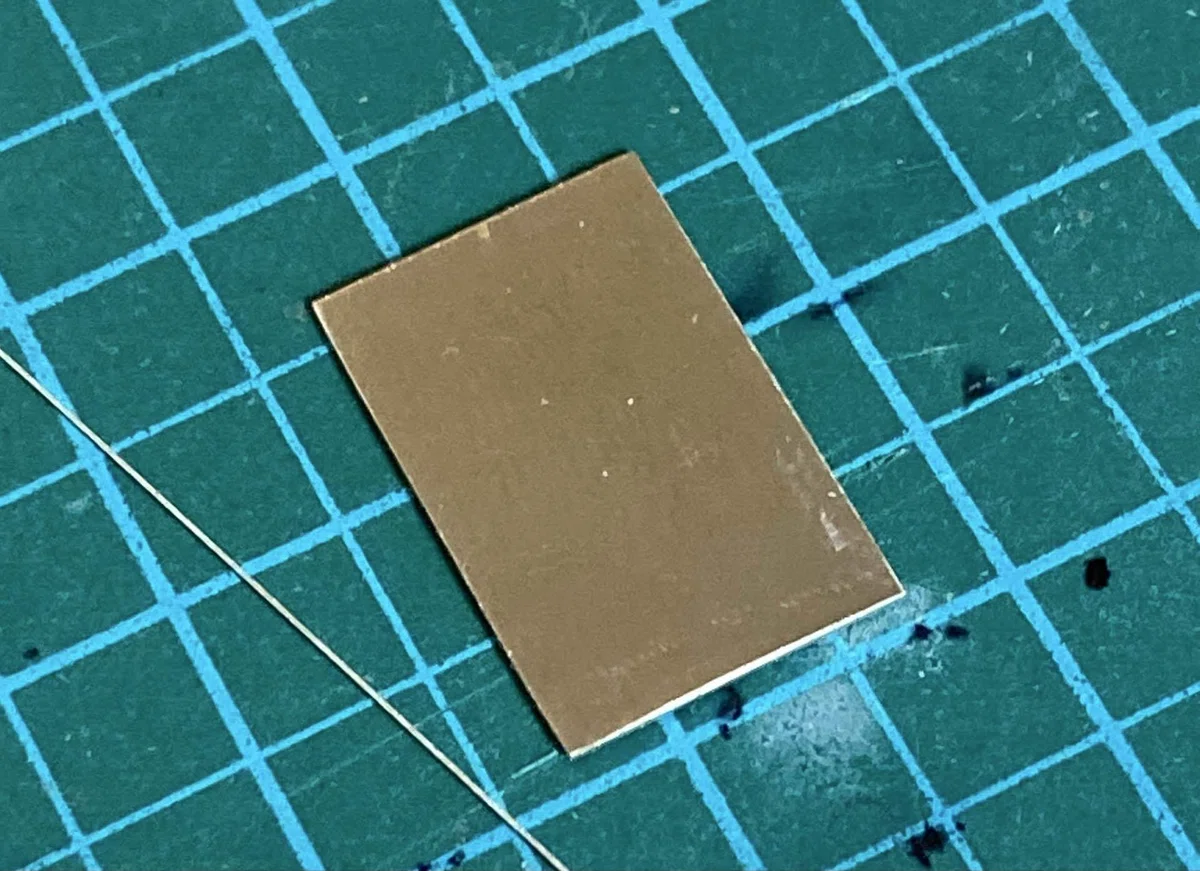

水平のウィング本体は洋白板0.3mm
そして先端の細いバー(棒)は洋白帯板0.2×0.15 見えるだろうか❓
この２つの材料でスリーピースのウィング部分を作ります
洋白板を 「この位か❓」
って所を折り曲げて立ち上げ
折り目から台形に削ると
フラップである

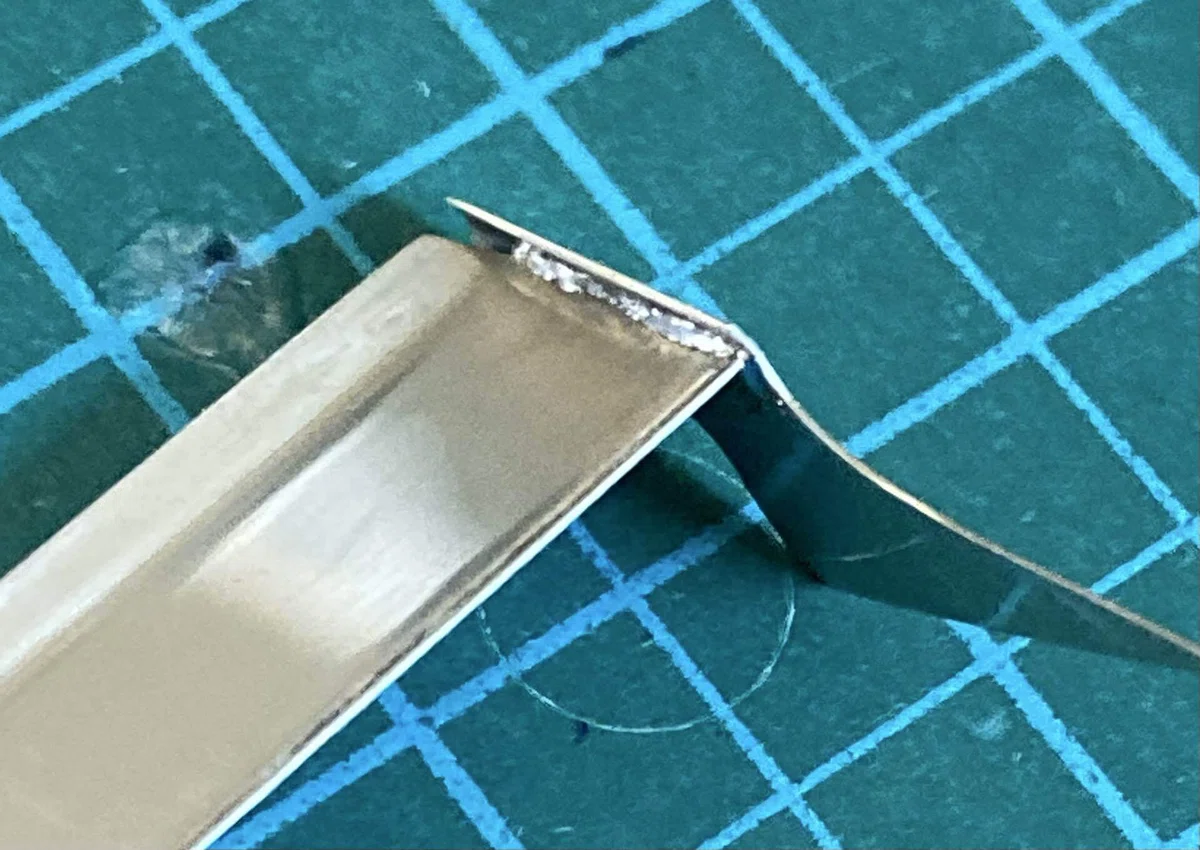

フラップの反対側、ウィングの前方部に細いバー(棒)として洋白帯板をハンダで接着するのですが、ウィング本体の
接着面が直角だと洋白帯板とウィング本体が一体化してしまい別部品にする
意味が無くなってしまいます
嫌ですよネ
なのでウィング本体の接着面の角をペーパーで丸めて境目が出るようにしてから半田付けしました

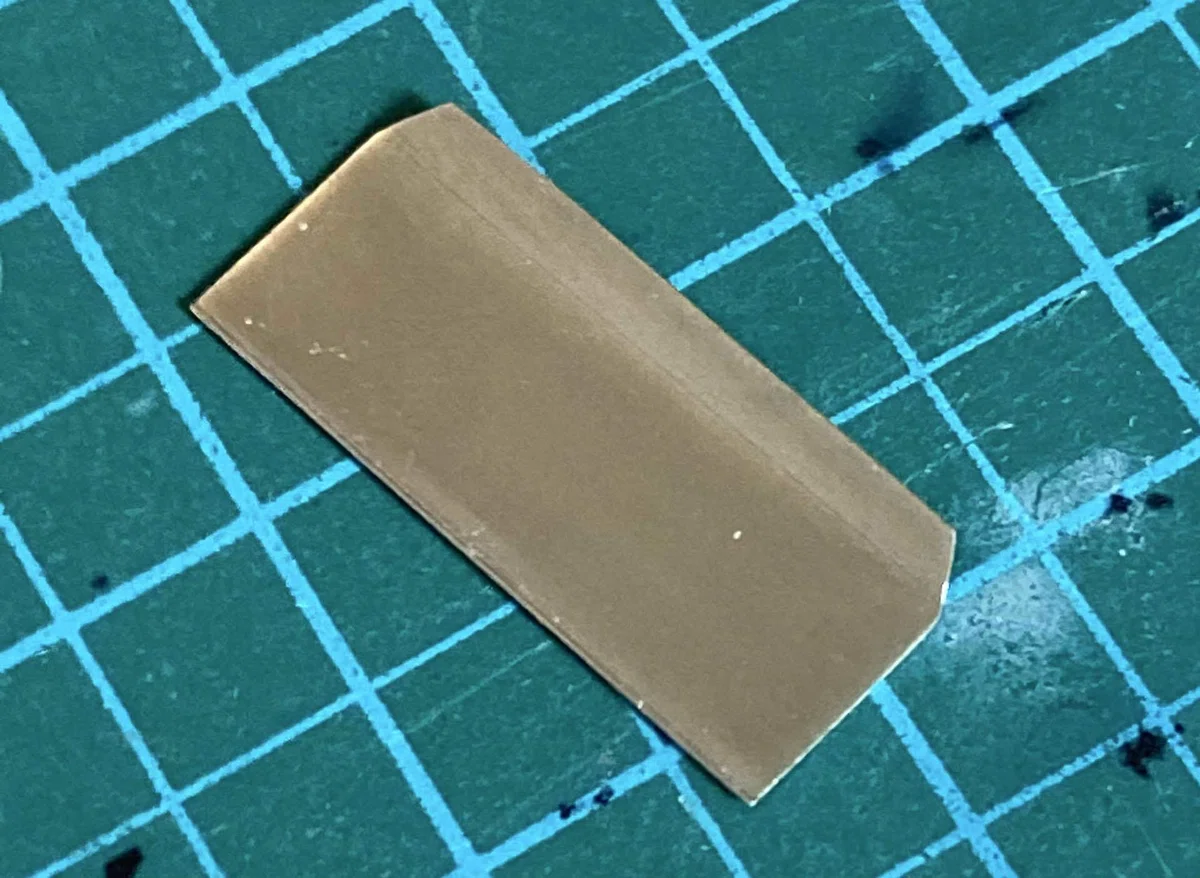

スリーピースのウィングはこちらです
境目が目立ちませんネェ〜後で墨入れをしてやろう。と心に誓う
先端のバー(棒)はもうちょい太くても
良かったかも
早くも反省点が出ましたが先に進みます
続きまして翼端板です
翼端板はウィング部分の厚さ0.3mmよりも薄い0.2mm洋白板・・・
微妙ですけど➰
芸術的なフォルムを、さてっどうしようかと📏物差片手に採寸しながらチラシの裏にスケッチ、まぁ本当の意味での
ラフスケッチですので
恥ずかしくてお見せできる代物では
ありません〜ですがコレがけっこう
大事だっりします
ヨレヨレの絵を見ながら
さてっ何処から攻めるか❓
余白を残せるのは何処❓ 等
スケッチを元に意を決して材料を切り
出しますが、忘れちゃいけないのが翼端板は2枚ですよね
寸分違わず全く同じ物を２つ❗️
機械じゃないんだから
・・・ムリ・・・
と言う言葉しか浮かびません
「 だよなぁ〜」
なんて見上げた空は、びっしりと暗い
雲で埋め尽くされていました
「 重ねりゃ良いんじゃネェ❗️」
そうでぇ〜す、重ねて作れば同じモノが出来る✌️

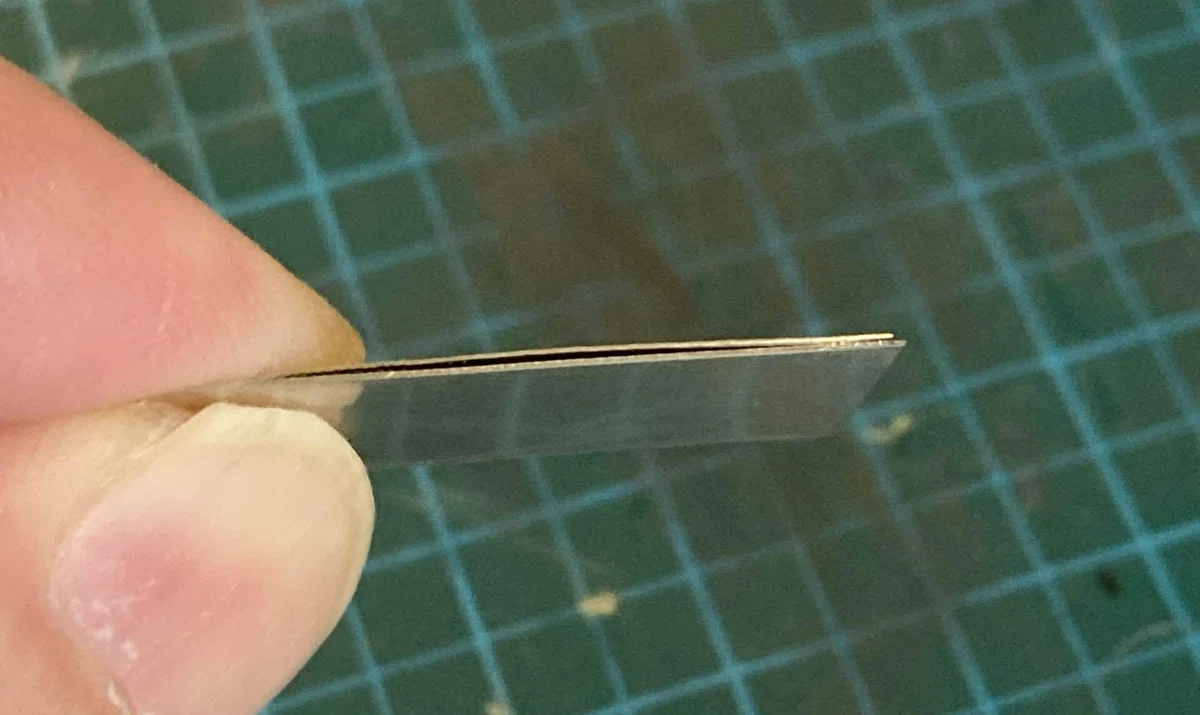

四角形に切り出した材料を重ね
ギュッとして四角の一辺の断面部分を
半田で点付けしてから
切ったり削ったりで一発勝負❗️
イタリア職人の想いを寄せながら
翼端板を形造りましょう
整いましたら半田付けした部分を
ヤスリでこすれば
ザ・タッチの如く 分身の術🥷🥷
見事に同じモノが出来ました
ウィングを挟む翼端板の上側を内側へ向けてクィッと折り曲げると
翼端板の完成です
(なかなか同じ📐角度に折り曲げられなくて時間を取られました)

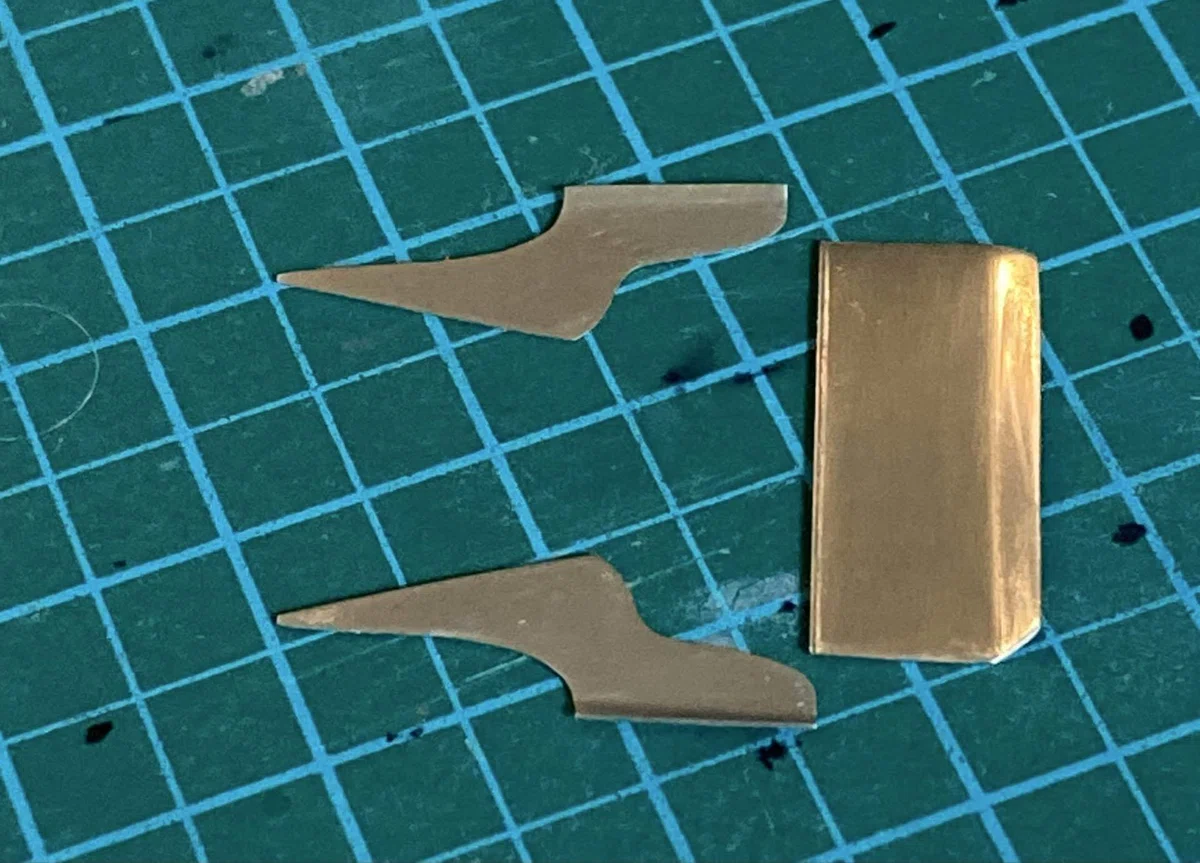

さて、ここに2枚の翼端板と1枚のウィングがあります
即ち、スリーピース

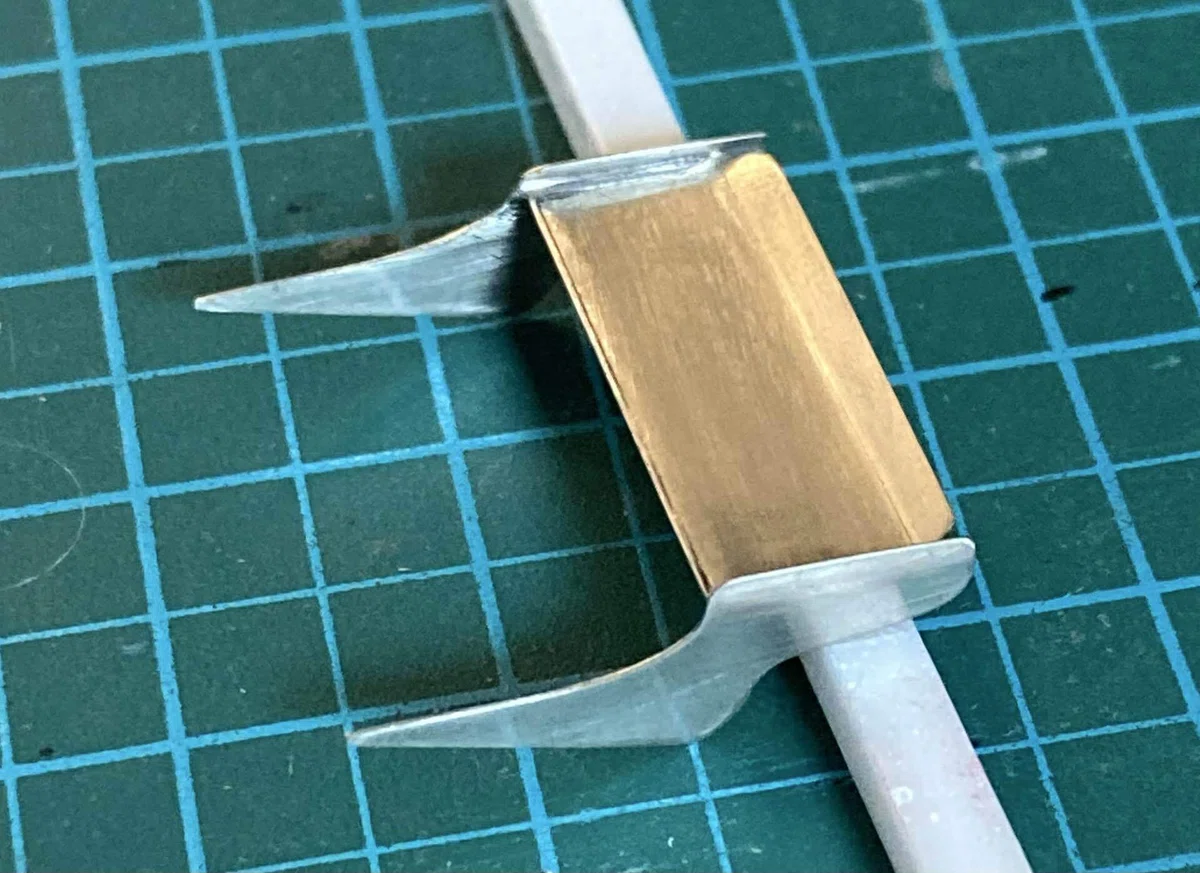

このスリーピースを半田で１つにします
半田を使う理由は
フー、フー💨 と2回も息を吹きかけるとしっかり接着され、接着剤に比べるとかなりの時短ですし強度もあります
反面デメリットと言いますか
私の「下手っぴ」さ ゆえですが
半田がハミでます
この半田をヤスリや紙ヤスリで除去するのですが洋白の本体にヤスリでキズを付けちゃうんですよぉ
深いキズだとかなり厄介です
そこで導入したのが
テッテレテッテテー🎵

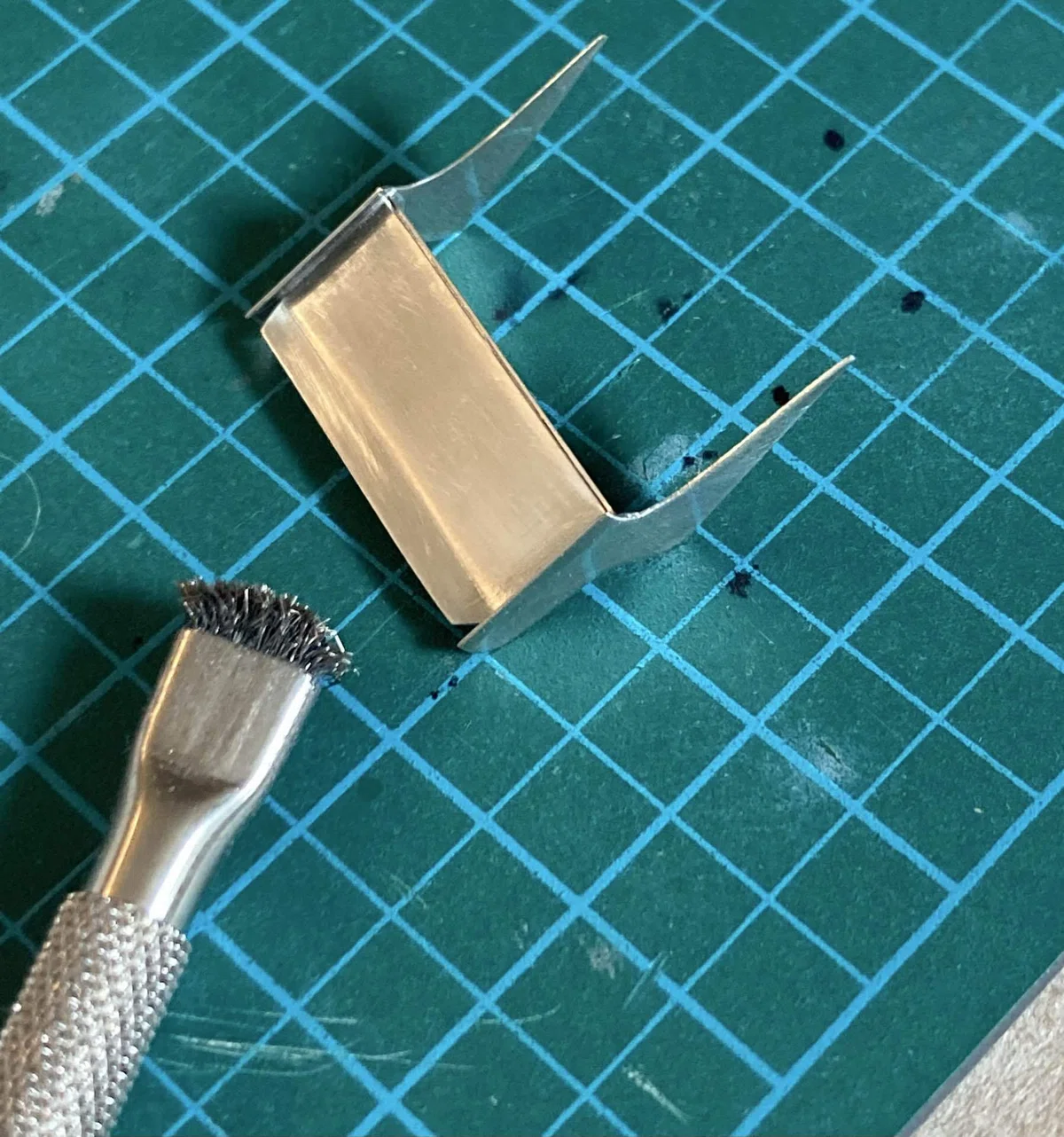

「 キサゲ刷毛❗️」
形状はご覧の通り「 筆 」でございます、毛の部分が金属(表示にはステンレス)のブラシで鉄道模型店より入手
使用感はザクザク削れると言うより少しづつ半田が無くなっていく感じで力加減にもよるでしょうけど洋白側に深い
キズは付きにくい(付かないとは限らない) ですが 根気は必須➰

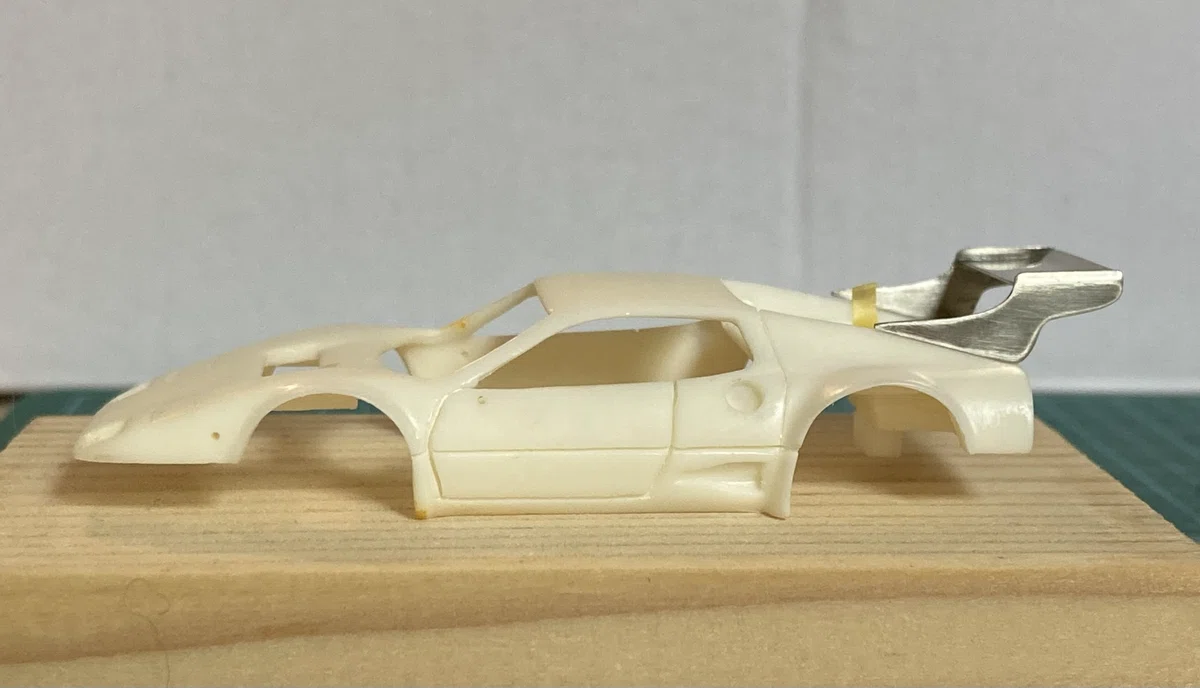

掃除が終わりますと
スリーピース×スリーピース=ワンピースで
リアスポイラーが完成致しました。
あとの祭りです
えっ👂
リベットとヒンジですか❓
何の話でしょう
今回はココまで
