こんな商品あったらいいなシリーズ 第十九弾 「初心者のための釘打ち補助具」
今回の欲しいもの：
ＣｈａｔＧＰＴ５にこういう指示を出してみました。
釘打ち補助具。ポンチのような形だが、先端は水平で釘の頭から数センチの部分を納める円い穴が空いている（釘の大きさに合わせて穴の大きさや深さが違う幾つかのバリエーションあり）。金属製で重く、お尻の部分を軽く叩いても、釘の頭には十分なインパクトが与えられるようにする。初心者でも安全にまっすぐ打ちつけられるよう考案。補助具の先端が木に触れたら、補助具を外して最後の打ちつけ。←このような物を作りたい。形にしてほしい
ＣｈａｔＧＰＴ５の回答：
了解、これはいいアイデアです。文字で「形」に起こしていきますね。A4にスケッチする時のガイドになるように、各部の名前・寸法のめやす・バリエーションまで書いておきます。あとで「図にして」と言ってくれれば、側面図だけとか等角図っぽく再配置もできます。
1. コンセプト
役割：釘を指でつままずに真っすぐ立てて、最初の数打で安全に沈めるための「ハンマーと釘のあいだの仲介具」。
イメージ：太いセンターポンチ／ポンチ付きの重いスリーブ。
使い方：
釘を穴に差し込む（頭のすぐ上〜数cmをホールド）。
先端を木材に軽く当てる。
本体のお尻（打撃頭）をハンマーで軽くコツン。
釘が1〜2cm入ったら補助具を抜く。
あとは普通にハンマーで打ち込み。
2. 構成イメージ
(1) 全体形状（側面）
全長：およそ 120〜150mm
上端：ハンマーで叩く打撃頭（やや太鼓状・Φ20〜25mm）
中央：手で持つグリップ部（Φ16〜20mm、わずかにくびれ）
下端：木に当たる先端カラー部（Φ12〜16mm）
先端中央に釘を通す穴が開いている
ざっくり断面で書くとこんなイメージです（文で図を説明）：
いちばん上：直径大きめの平面（叩く場所）
その下：筒〜棒状で少し細い部分（持つところ）
いちばん下：ちょっとだけ太るリング状の部分（これが木に触れるストッパー）
リングの真ん中にまっすぐ穴
(2) 先端部の詳細
あなたのアイデアのキモはここなので、少し丁寧に分解します。
先端はフラット（水平）
ハンマー用ポンチのような尖りは不要。
フラット面が木材に面で当たるので、まっすぐになりやすい。
中央に円い穴
穴は「釘の頭から数センチ下まで釘の軸を納めるため」のもの。
つまり「頭は外に出たまま／またはギリギリ見える」「軸の途中をガイドで囲う」構造。
穴の直径：
細ビス・細釘用：Φ2.5〜3.0mm
一般的な木ネジ3.8〜4mm相当の釘：Φ4.2〜4.5mm
太め釘：Φ5.0〜5.5mm
→ バリエーションごとに変える。
穴の深さ（重要）
釘を“まっすぐに立てる”には、軸を15〜25mmくらい囲ってやると安定します。
なので先端の穴深さは 20mm前後 を基本値にしておくと使いやすい。
「先端が木に触れたら外す」というルールなので、
先端底面から穴の底までの長さ ＝ 釘をまっすぐ保持できる長さ
になります。
ストッパーの考え方
叩いていくと、釘は木に入り、補助具の「先端フラット面」が木材に触れます。
ここで「もう補助具はいらない」という合図になる。
つまり設計としては
釘の頭が木面に近づく
同時に補助具が木に当たる
→ それ以上は入らない
という“同時停止”を狙う。
3. 寸法のめやす（1サイズの例）
用途：一般的な仕上げ釘／細めのクギをまっすぐ始動させる用
全長：130mm
打撃頭（上端）：直径 24mm、厚さ 8mm（上面は角をR0.5〜1で落とす）
グリップ部：直径 18mm、長さ 80mm
表面はローレット（すべり止めのギザギザ）か、浅い縦溝3〜4本
先端カラー部：直径 14mm、長さ 20mm
中央穴：直径 4.5mm、深さ 20mm
これで、
4mm前後の釘の軸が20mmガイドされる
打撃のエネルギーは重量で確保
木に当たったら外す、がわかりやすい
4. 重さと素材
素材案
S45Cなどの機械構造用炭素鋼
強度・耐久性が十分、旋盤加工もしやすい
ステンレス（SUS303/304）
サビにくいがやや高価、重さは十分
真鍮の塊
見た目がよく、そこそこ重くなる。DIY・クラフト向けに高級感
重さ
この手の「間に挟む」工具は軽すぎるとハンマーの力が逃げるので、全長130mmで150〜250gくらいを狙うといいです。
真鍮やステンで作ればこのくらいは容易に出るはず。
5. バリエーションの持たせ方
穴径バリエーション
3mm用（細釘・細ビスの下穴誘導）
4.5mm用（よく使う釘）
5.5mm用（やや太い釘）
→ これを“先端だけ交換式”にすると便利。
先端交換式タイプ
本体は共通（重い棒）
ねじ込み式の「先端ブロック」を付け替える
先端ブロックの中央にそれぞれ穴径・穴深さが違うものを用意
ねじ規格はM10×1.25程度にしておくと十分
長尺釘対応タイプ
先端穴を深く（30〜40mm）すると、長い釘の“最初のガイド”もできる
ただしあまり深くすると木に当たる前に「釘頭が隠れすぎる」ので、
先端側を“段付き”にして、上側が抜けやすい形にするのがいい
6. 使い勝手に関する細工
木面に傷を付けにくくする
先端フラット面の周囲を0.5mmだけ面落とししておく
もしくは ナイロン・テフロンの薄いリングをはめる溝を切る
→ これで化粧材に当てても跡がつきにくい
落下防止の穴
グリップの上の方にΦ3〜4mmの横穴をあけ、紐・ストラップを通せるように
刻印
先端に「φ4.5」「φ3.0」など穴径を打刻しておく
→ 現場で迷わない
7. 加工イメージ（単品旋盤ならこう削る）
丸棒材（φ25前後、長さ150mm）を用意
片側をチャックして反対側をφ14まで段削り（先端部20mm分）
先端中心にドリルで貫通（または深穴20mm）
先端フラットを仕上げ
中央をφ18で80mm分に仕上げ（グリップ）
頭の方をφ24で8mm残す（打撃頭）
全面に面取り・ローレット
必要なら焼き入れ or メッキ
8. 使うときの流れ（説明文用）
釘を補助具の穴に差し込み、釘の頭が外に出ていることを確認する。
先端を木材に軽く当て、補助具を垂直に立てる。
ハンマーで補助具の打撃頭を軽く叩く。
釘が木に入り、補助具の先端が木に密着したら、補助具をまっすぐ上に抜き取る。
残りは通常どおりハンマーで釘を打ち込む。

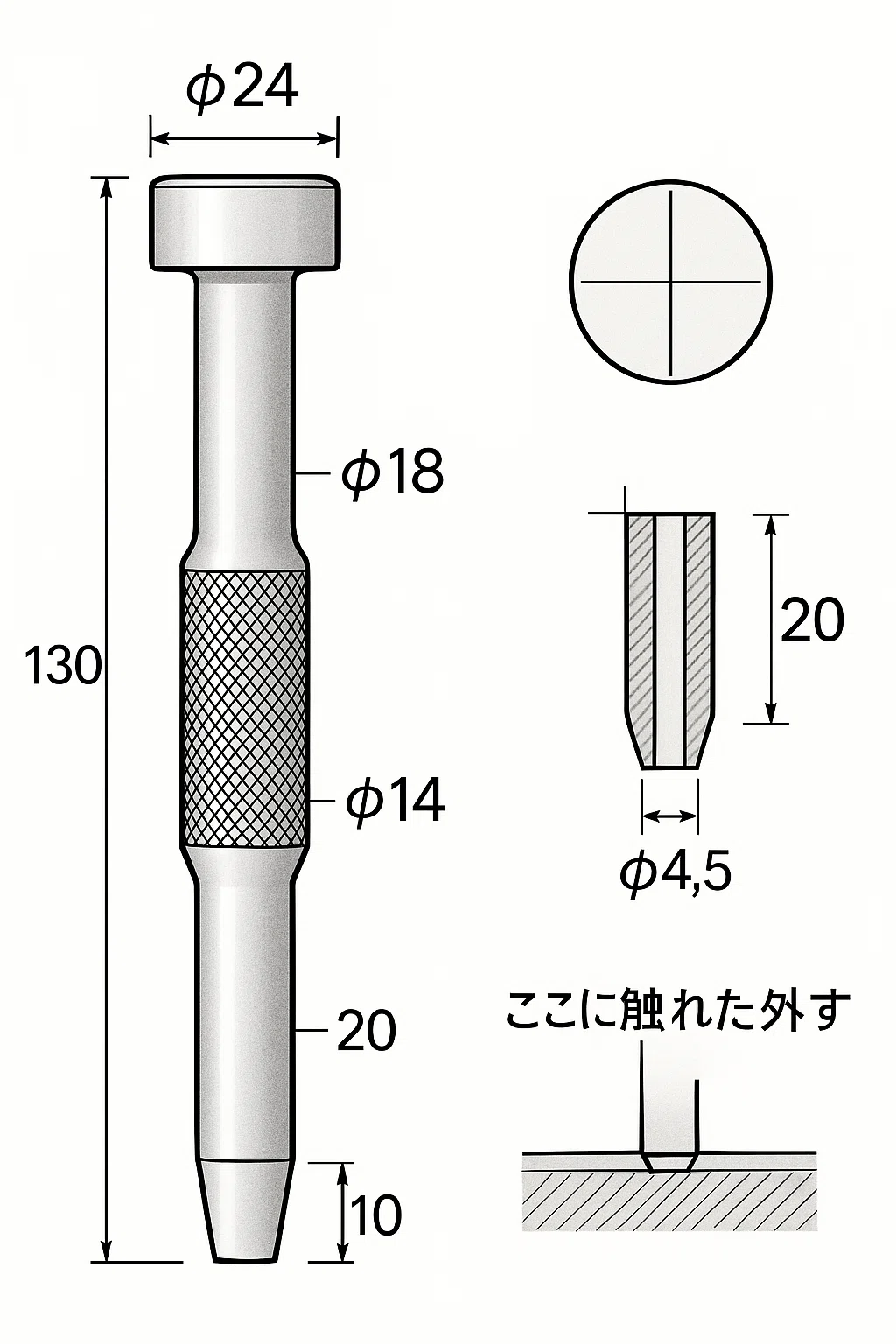

9. 図にするなら（指示テンプレ）
あなたが手で描くか、私に「図を文章で書け」と言う場合の指示サンプルです：
正面図（側面）
上から：打撃頭φ24→グリップφ18→先端カラーφ14→先端中央穴φ4.5深さ20
平面図（上から）
φ24の丸に十字中心線
先端部断面図（拡大）
φ14の外周、中心にφ4.5の深穴20
先端下面はフラット
木材表面を横線で描き「ここに触れたら外す」と注記
私の感想：
図の数値は何度修正を指示しても、どこかしら必ず間違いが出てくるので、完璧に直すのは諦めました。全体の長さと金槌を打ちつける位置の直径は合っています。先端部の直径と穴の直径・深さは、打ちつける釘の大きさに合わせて多種多様になる想定です。
私は極端な無器用なのでこのような物がないと、釘をまっすぐに打ちつけられないし、指を打つのが怖くて力強く金槌を振り下ろすこともできないのです。
