数量拾い出し作業に便利！　ブロックウォーク〜入れ子のブロックもカウントするLISP

こんにちは！　ほんだです。
雨の日はまだ冷んやりしますね。

今回はLISPの更新です。

CAD使いの皆さま、数量の拾い出し、好きですか？
私は苦手です、ハハハ。。。

そもそも、VectorWorksとかの３Dソフトなら
拾い出しも積算もやってくれるんですが、
すべての会社で３D使ってるわけじゃないですし、

自社で使っていても取引先が使ってないと
合わせないといけなかったりして、
まだまだ２D環境からは卒業が難しいのが現状。
２Dでの拾い出しは当分は続きそうです。

果てさて、苦手て手間な拾い出しですが、
２Ｄでもうまいこと拾い出しできないかなぁと
考えます。

図面を眺めているうちに、
ブロックでパーツが書かれているなら、ブロック数をカウントできたらいいのでは？

ブロックで入っていないんだったら、
適当に●でも書いて、ナット１とかでブロックを作って該当箇所に貼っていったらええんやん？

と考えました。

まあ、それなら普通に
クイック選択→ブロック参照→名前でええやん
となりがちですが、
それだと、ブロックの中に入っている、
いわゆる入れ子ブロックは拾ってくれないんですよね。

データ書き出しで、ブロックを一通り書き出せますが、
図面上で、ここにＡブロックが〇個。。。と
場所や入れ子の有無の確認はできません。

じゃあ、入れ子ブロックはブロック解除する？
でも、ブロック解除しちゃうと、
ブロックに変更があったときに後で扱いづらくなるし？

図面を別名保存して、分解してカウントするのも1手だけど、
そいつも手間だし、参ったな。。。

ということで、
ブロックの場所も表示してくれて、
入れ子ブロックもカウントできる「ブロックウォーク」
作っておきました🌼

図面は、適当に考えたテキトウ机です。
机の支えとネジを一つのブロックとしています。
ブロックとしての扱いのものと、ブロック解除しているものと
並べて配置しています。

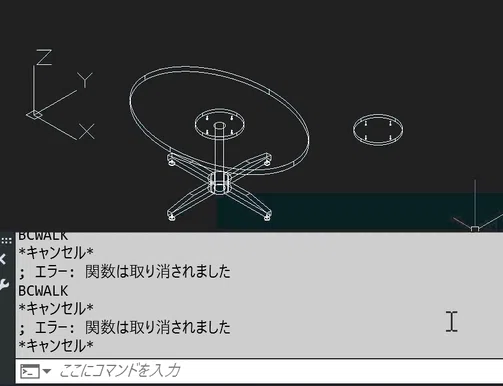

Lispを実行すると選んだブロック以外は非表示になり、
コマンドラインにブロック数が表示されます。
画像閲覧とは違って、選択中に画面のスクロールができます。
（個人的には、これは実に便利）

入れ子になっているブロック内の指定ブロックのみを
表示するのはシステム的に無理なので、
入れ子になっているブロックをカウントするときは、
ブロックの挿入基点にマークをつけるようになっています。

次のブロックに進むときは、マークは自動で消えます。

ブロック数をCSVを書き出す機能もつけても良かったんですが、
このシチュエーションでは、目視をする方が目的かと思って
ひとまずつけていません。

後日、CSVで書き出せるバージョンもアップしますので、
CSVも必要な方は、そちらでご購入ください。

まあ書き出したいときは、コマンドラインのコピーでもできますし、
DATA EXTRACTIONでもできますね(;^_^A
ただ、DATA EXTRACTIONだと、入れ子とそうでないものの識別なく
一緒くたに書き出されるようです。

LISPの値段は一律500円、最初の2週間はセール中です。
サブスク代のカンパということで、どうかよろしくお願いしますorz
（※ほんだはアホなため、
　この企画のために自宅パソコンにAutoCADをサブスクしています。
　AutoCAD月額サブスク、9900円…orz)

LISPの使い方はとても簡単です。

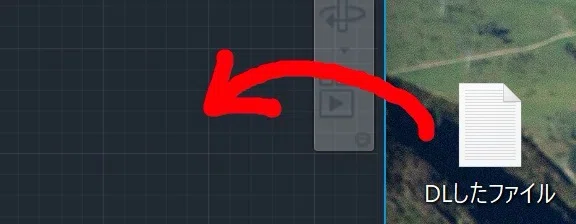

ファイルをドラッグアンドドロップして、
コマンドをBCWと打つだけです🙌

詳しい使い方は、有料エリアにて。
デジタルコンテンツゆえ、再頒布、返金は不可でお願いします。
よろしくお願いいたします。(❁´◡`❁)
