I'm Back Film 「Balda Baldina」用フレーム作成

Balda Baldina のフィルム送りは密着式のため I'm Back Film 用のセンサーフレームを作成しました。

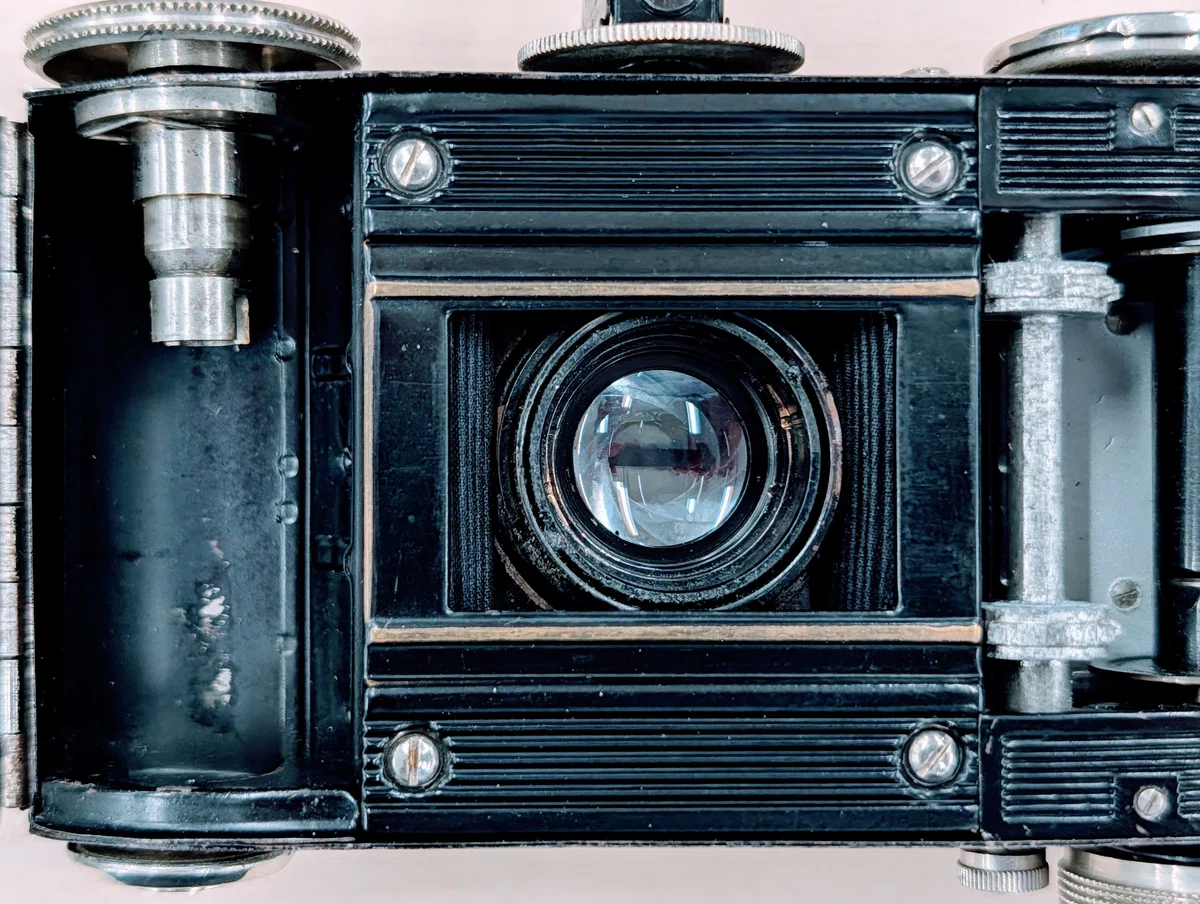

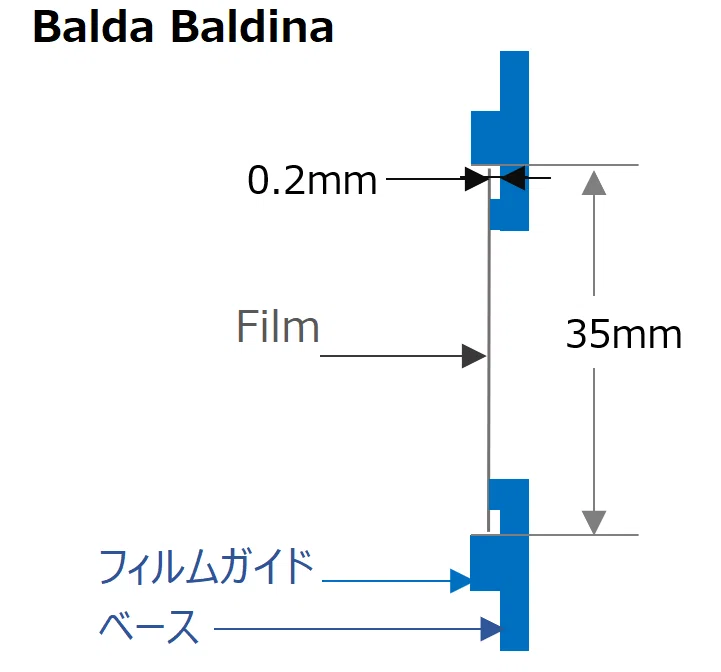

フィルム室の構造

I'm Back Film 公式で基板面からフィルム面の位置まで 2.1mm にすべしとあります。すなわち、基板面から 2.1mm のところにイメージセンサー面が位置するように設計されています。
そのまま I'm Back Film のフレームを装着すると 0.2mm 分オーバーインフになります。

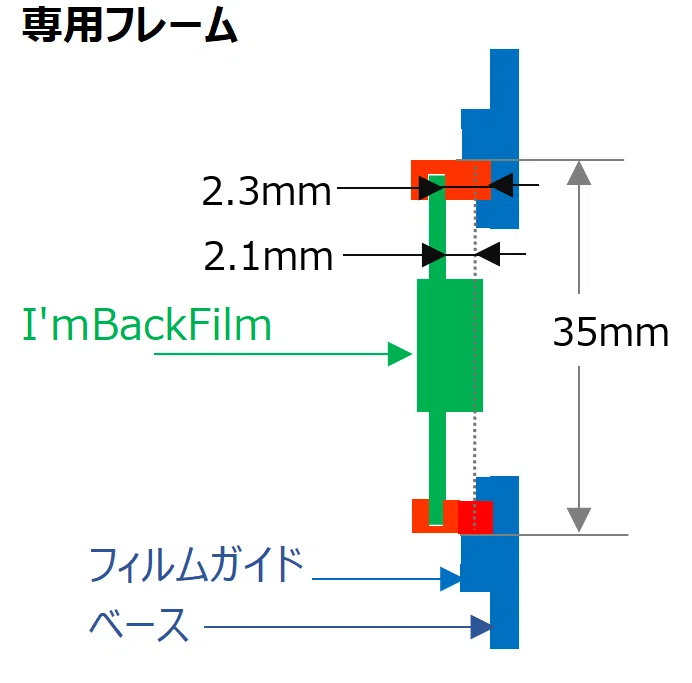

フレームの構造

イメージセンサー面までの 2.1mm を確保するためにフレームに 0.2mm 足して 2.3mm になるようにします。そうすれば、フォーカス位置が正しくなるはずです。

専用フレームの作成

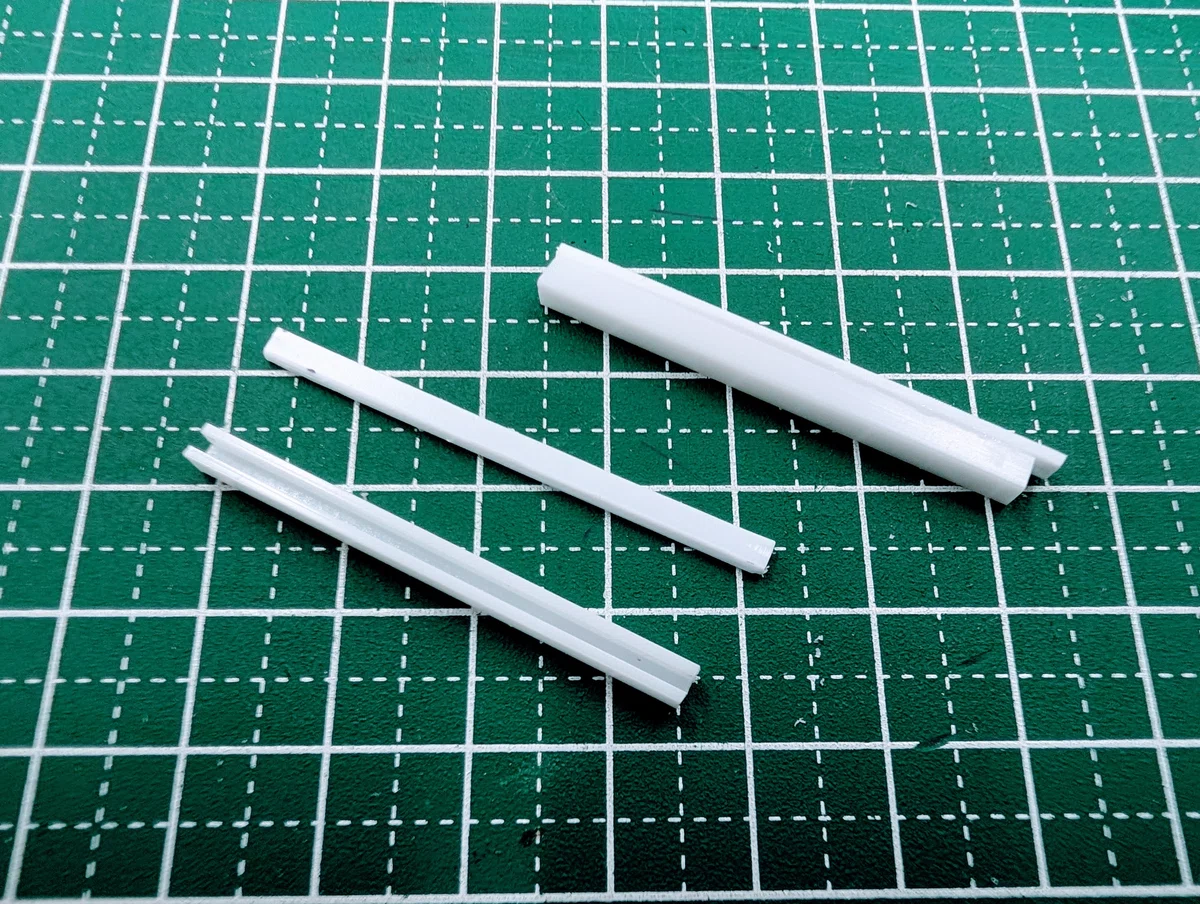

• タミヤ プラ材 3mm コの字形棒

• タミヤ 白色プラバン 1.2mm厚

切ったり貼ったりして作成します。

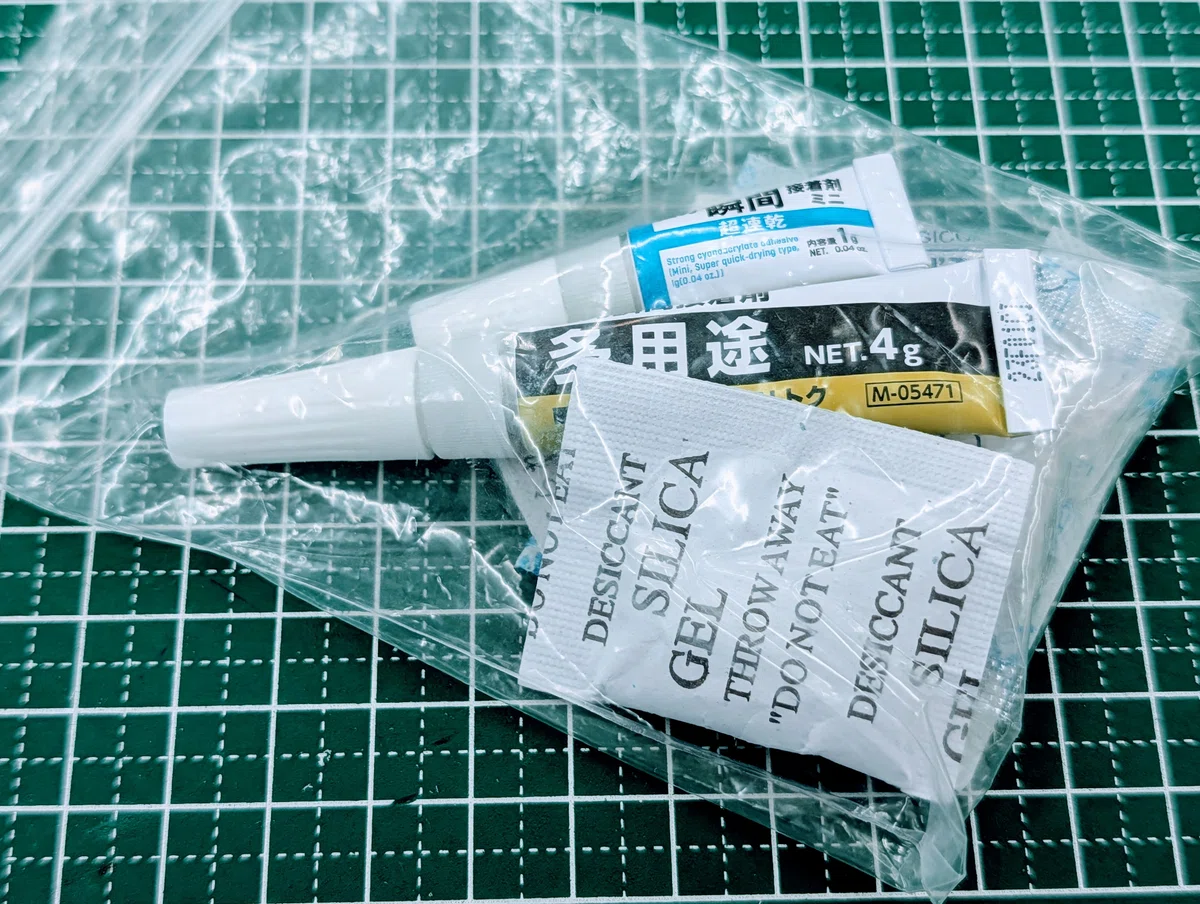

瞬間接着剤の保存は乾燥剤を入れておくと長持ちします。

万力がないときはメモクリップで代用できます。

現物合わせしながら仕上げます。

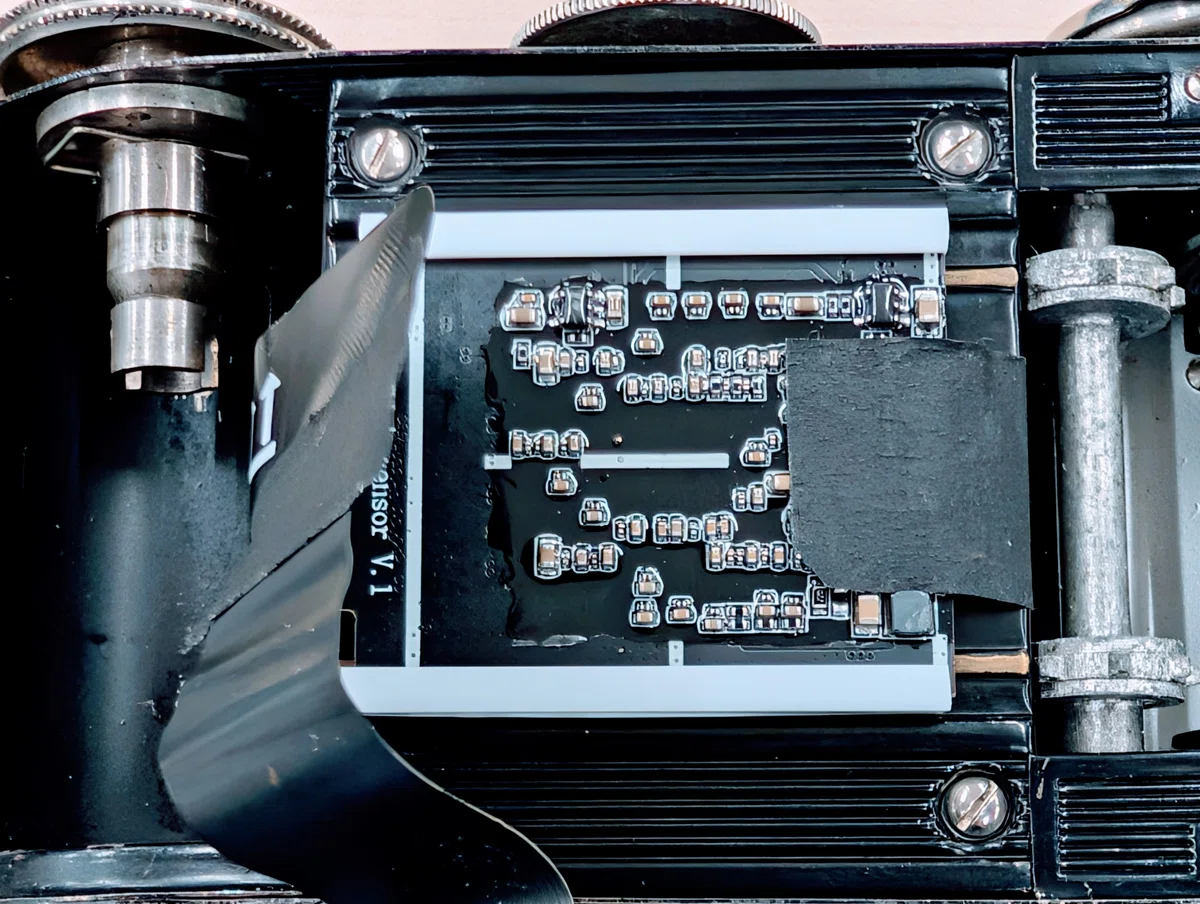

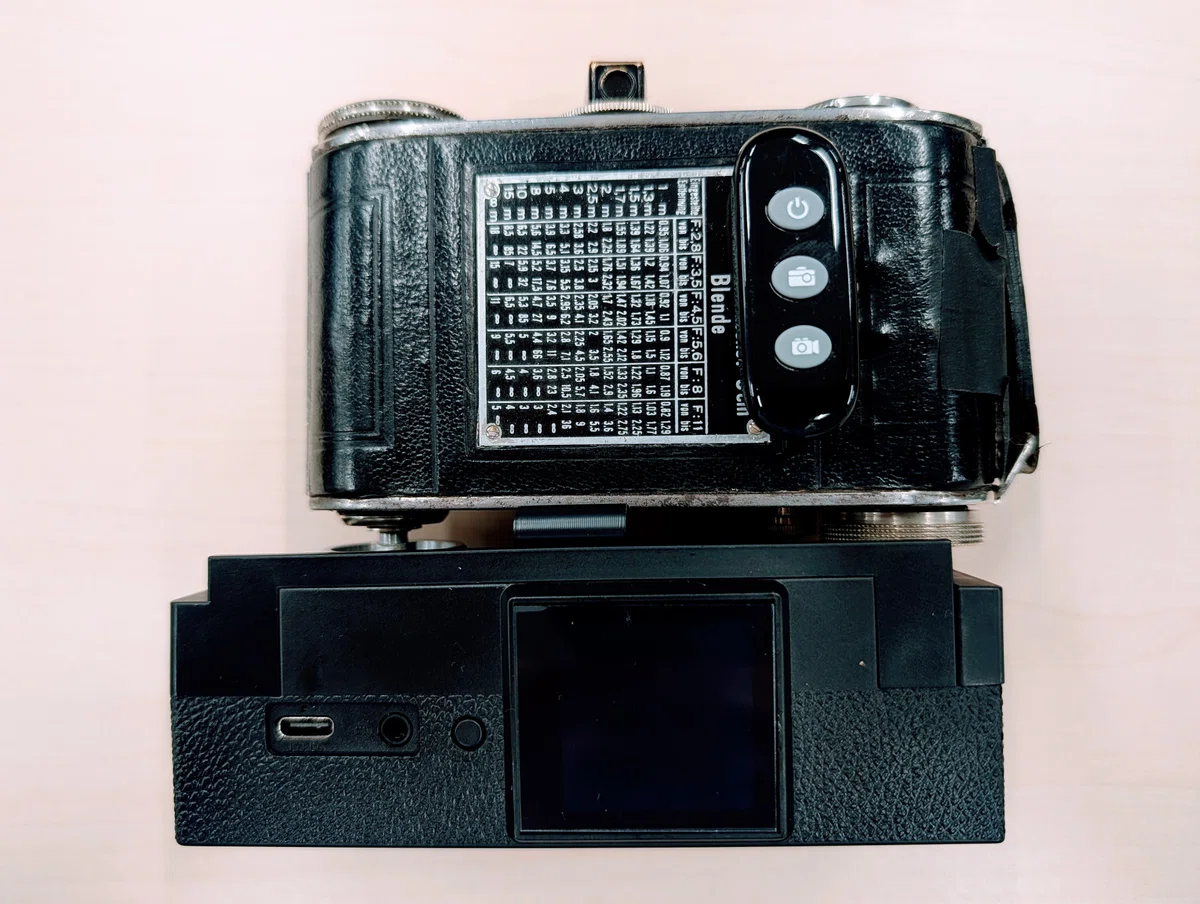

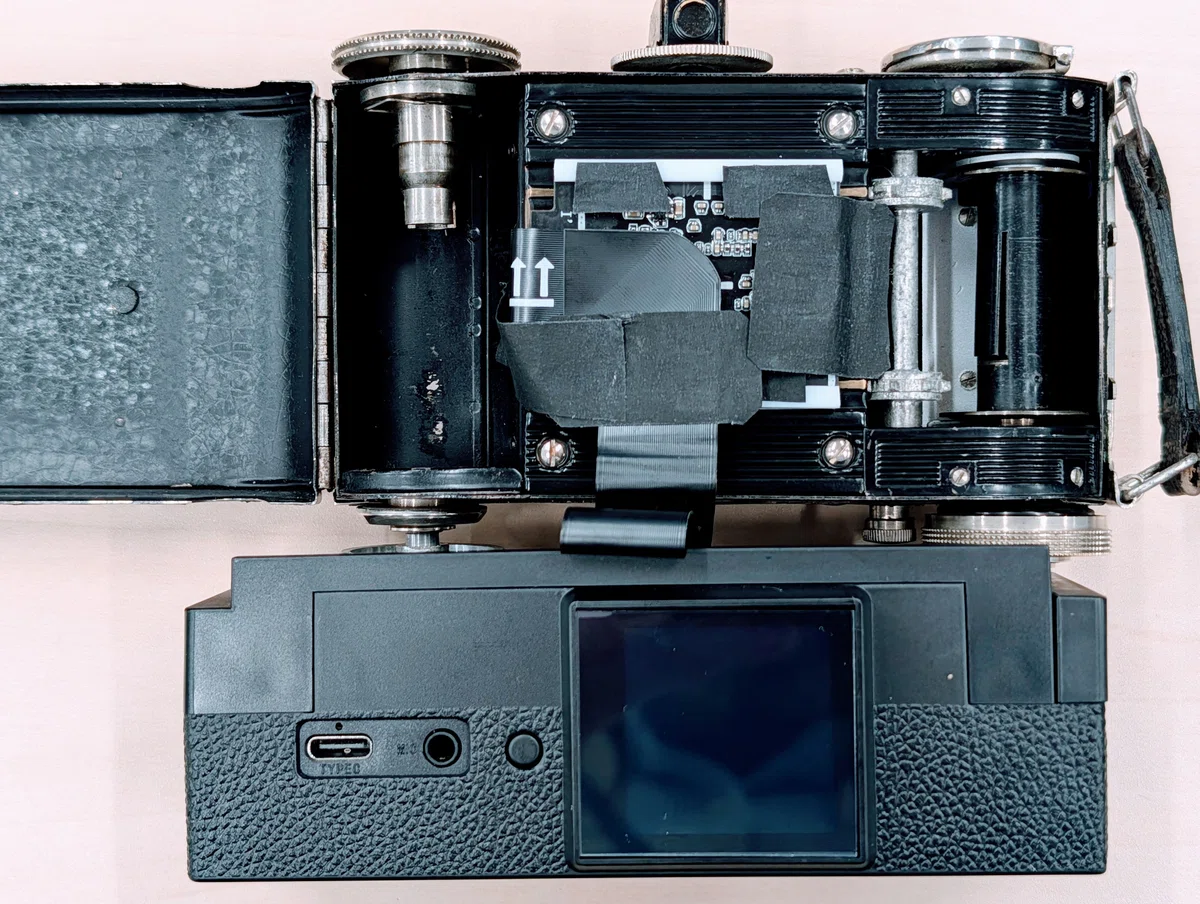

フレームのインストール

撮影結果

無限遠は大丈夫そうです。

目測式なのでピント合わせはそこそこです。
