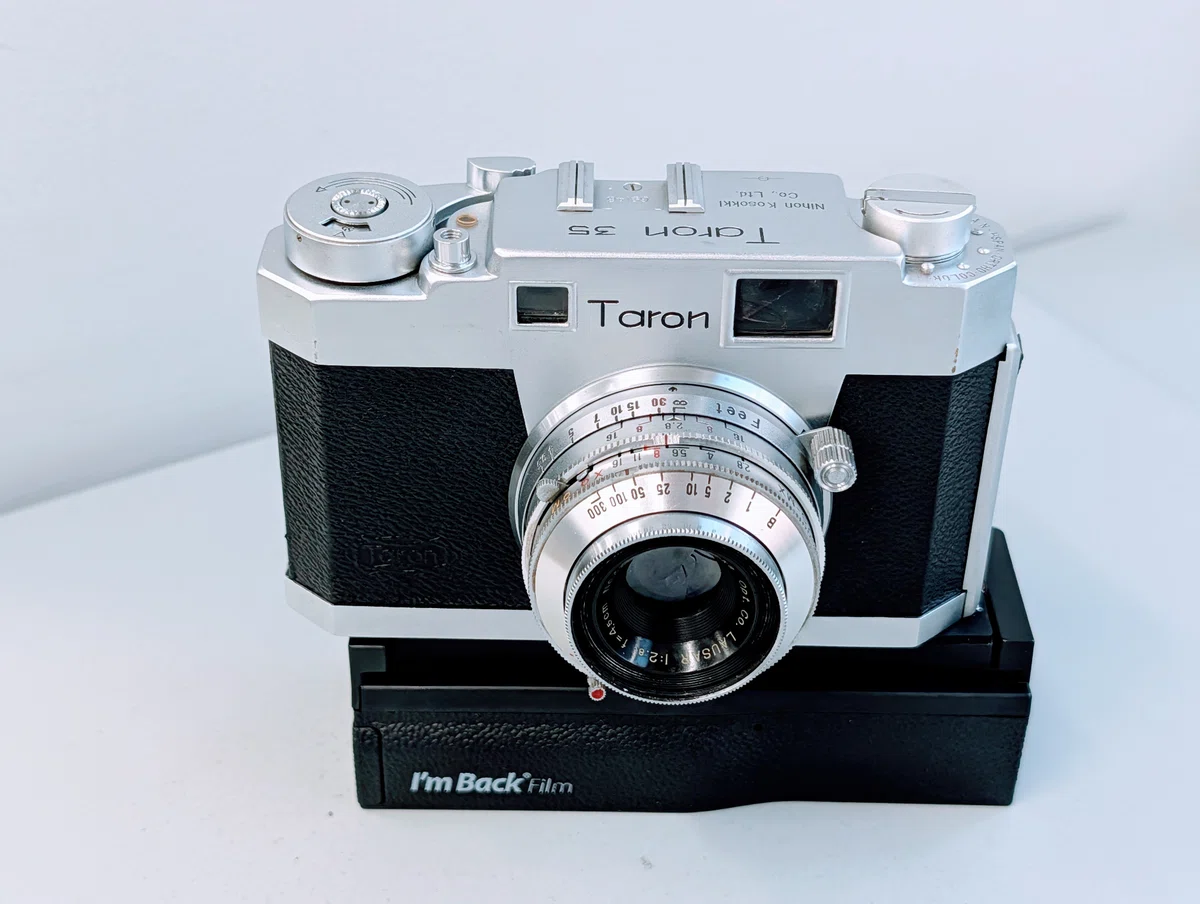

I'm Back Film 「Taron 35」用フレーム作成

Taron 35 のフィルム面がベースから離れているため I'm Back Film 用のセンサーフレームを作成しました。

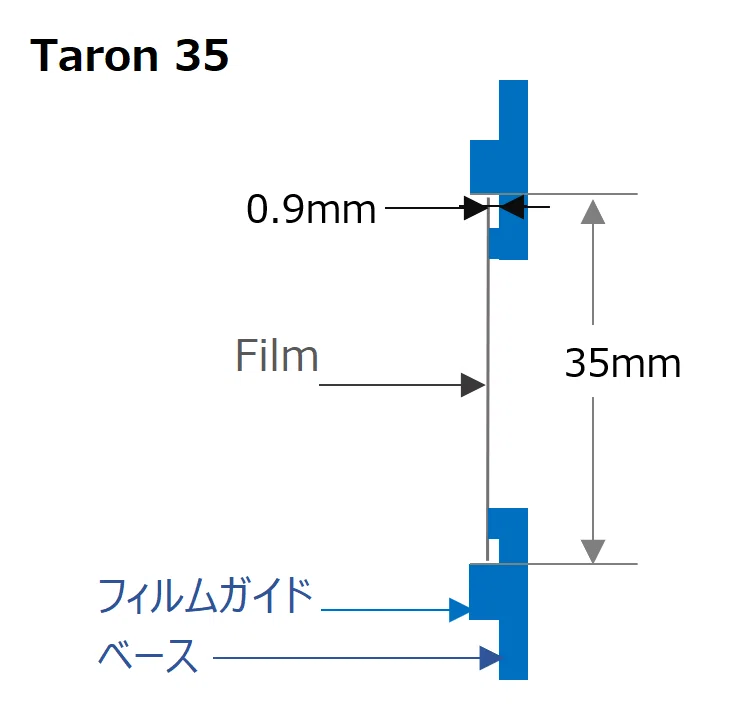

フィルム室の構造

I'm Back Film 公式で基板面からフィルム面の位置まで 2.1mm にすべしとあります。すなわち、基板面から 2.1mm のところにイメージセンサー面が位置するように設計されています。
そのまま I'm Back Film のフレームを装着すると 0.9mm 分オーバーインフになります。

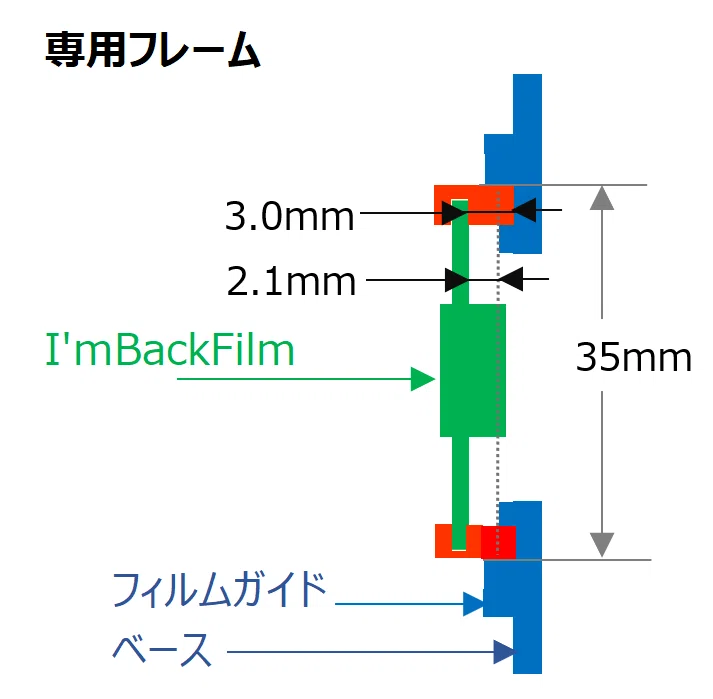

フレームの構造

イメージセンサー面までの 2.1mm を確保するためにフレームに 0.9mm 足して 3.0mm になるようにします。そうすれば、フォーカス位置が正しくなるはずです。

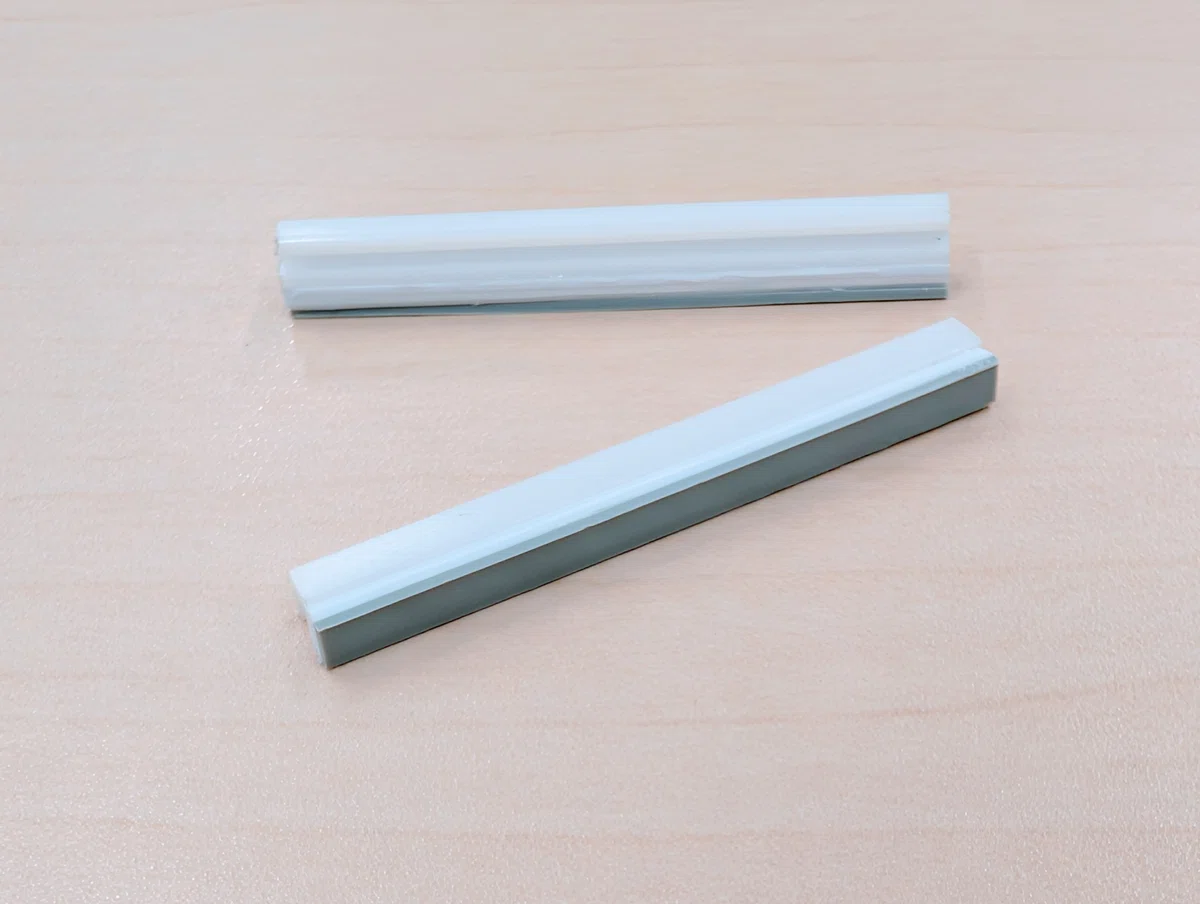

専用フレームの作成

• タミヤ プラ材 3mm コの字形棒

• タミヤ 白色プラバン 2.0mm厚
  手持ちがなかったので 1.5mm + 0.5mm で代用しました。

カッターナイフで切ったり瞬間接着剤で貼ったりして作成します。

現物合わせしながら仕上げます。

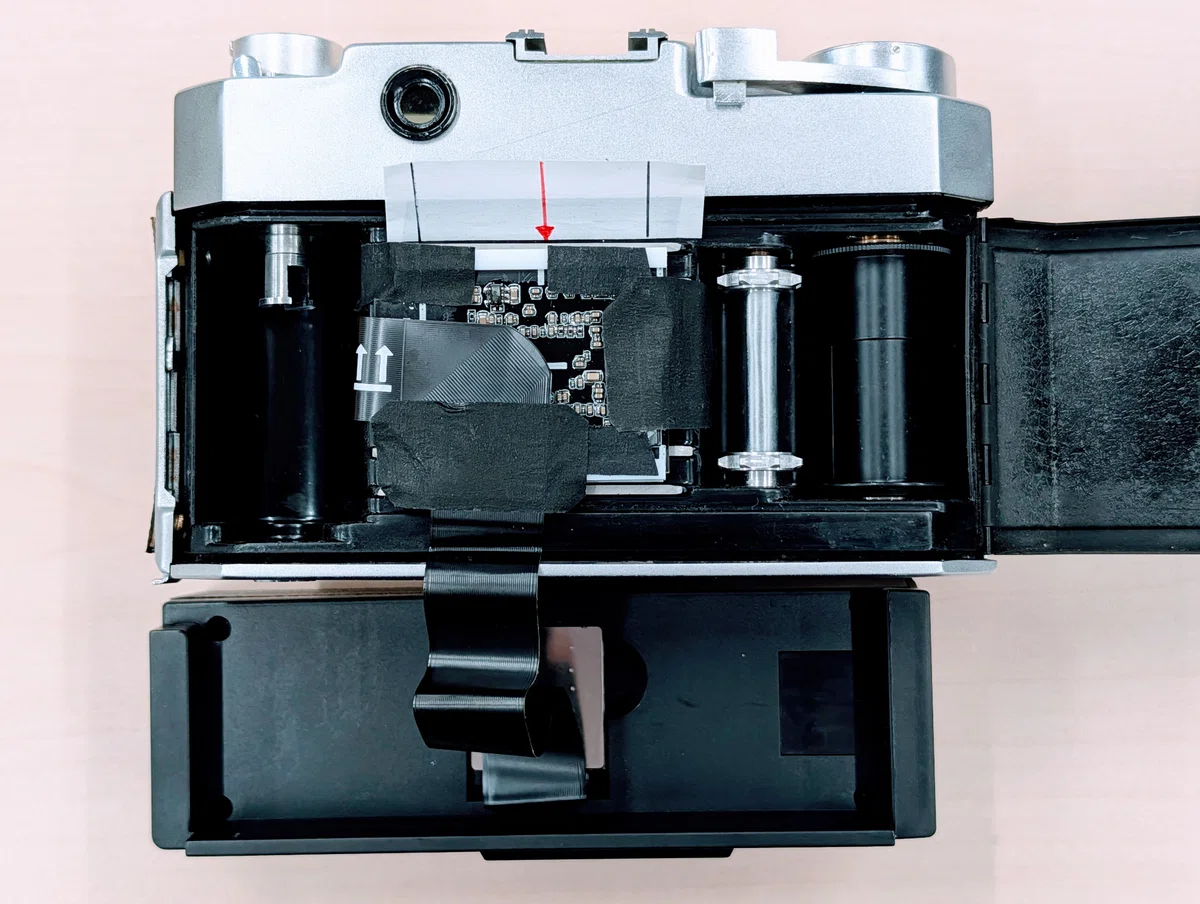

フレームのインストール

撮影結果

無限遠は大丈夫そうです。
