I'm Back Film 「RICOH AUTO SHOT」用フレーム作成

RICOH AUTO SHOT のフィルム面がベースから離れているため I'm Back Film 用のセンサーフレームを作成しました。

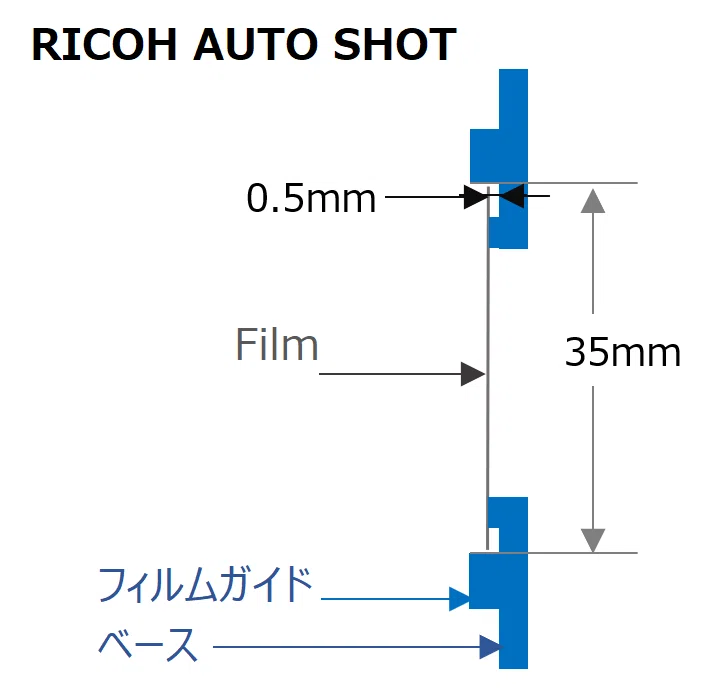

フィルム室の構造

I'm Back Film 公式で基板面からフィルム面の位置まで 2.1mm にすべしとあります。すなわち、基板面から 2.1mm のところにイメージセンサー面が位置するように設計されています。
そのまま I'm Back Film のフレームを装着すると 0.5mm 分オーバーインフになります。

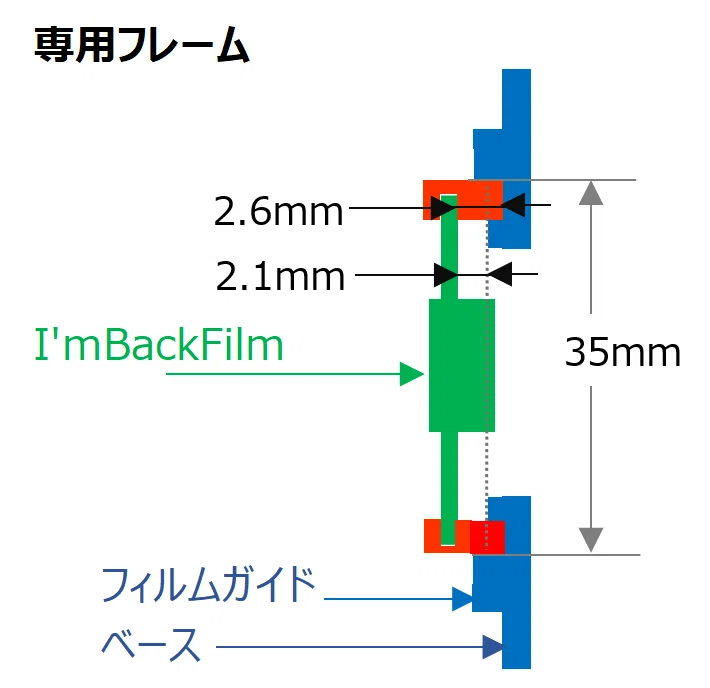

フレームの構造

イメージセンサー面までの 2.1mm を確保するためにフレームに 0.5mm 足して 2.6mm になるようにします。そうすれば、フォーカス位置が正しくなるはずです。

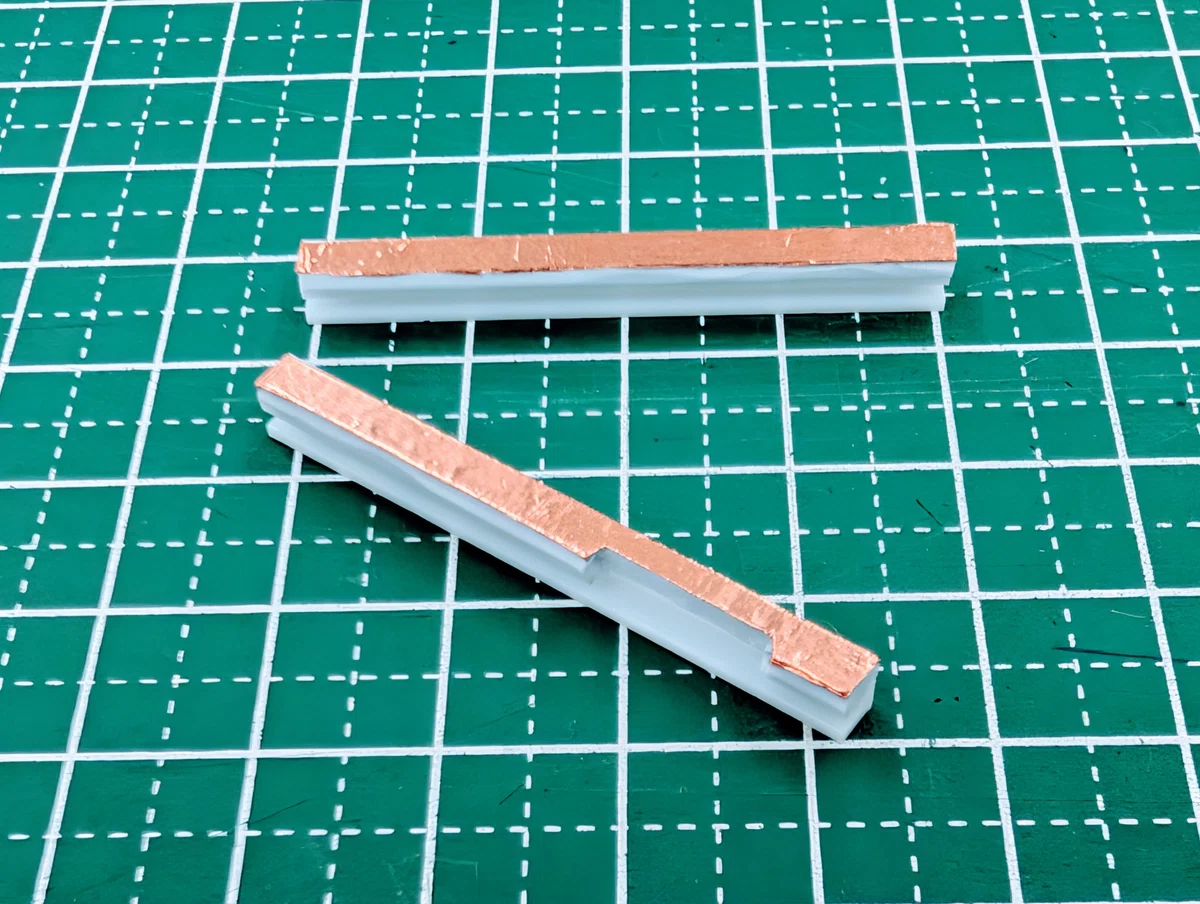

専用フレームの作成

• タミヤ プラ材 3mm コの字形棒

• タミヤ 白色プラバン 1.5mm厚

• 銅箔テープ 0.05mm厚
  重ねて厚みの調整を行います。

カッターナイフで切ったり瞬間接着剤で貼ったりして作成します。

現物合わせしながら仕上げます。

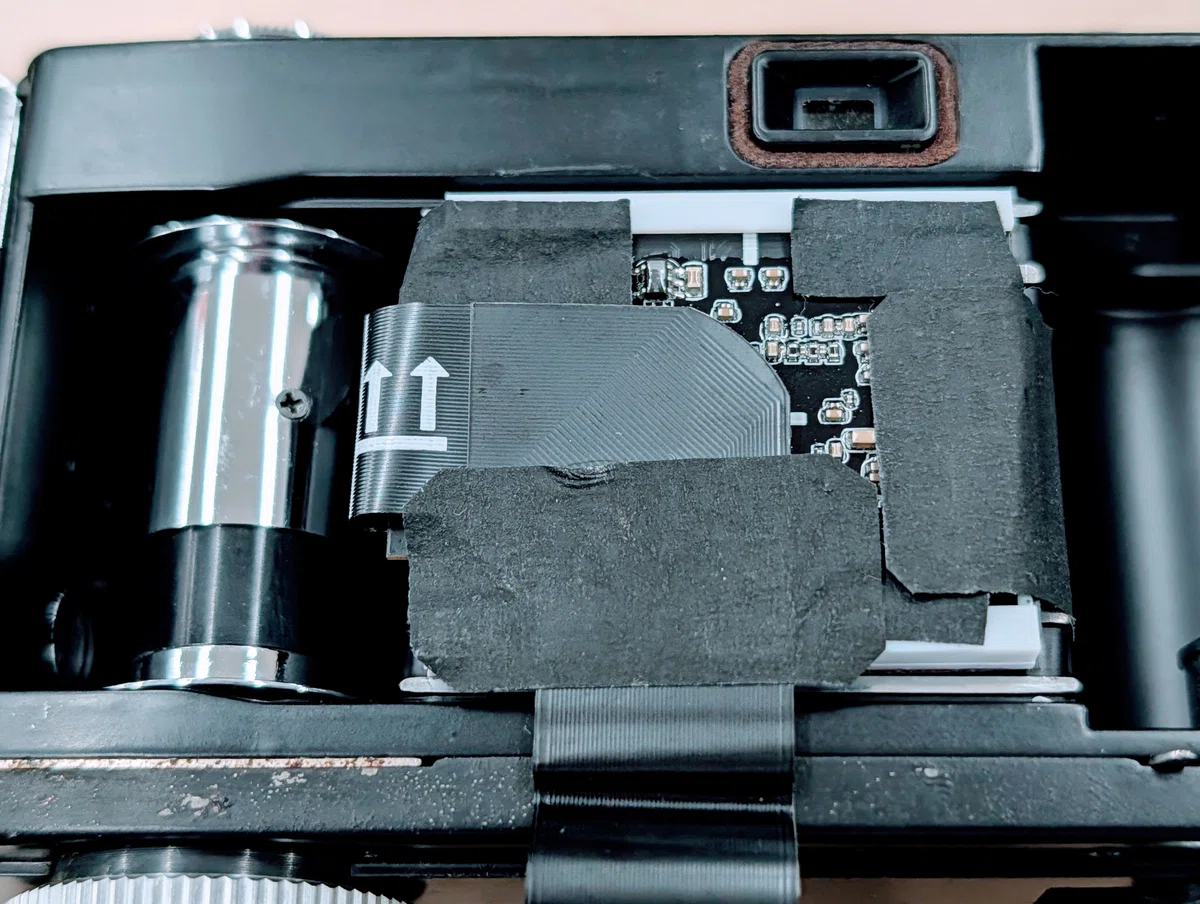

フレームのインストール

撮影結果

RICOH AUTO SHOT はフィルムを巻き上げでフィルムのパーフォレーションがスプロケットを回してシャッターチャージされます。
フィルムを入れないとシャッターチャージできません。

そのため I’ｍ Back Film で使用するためには カメラをB（バルブ）にして AUTO モードでの撮影になります。

RICOH AUTO SHOT は B（バルブ）では絞りが開放（F2.8）固定となります。
