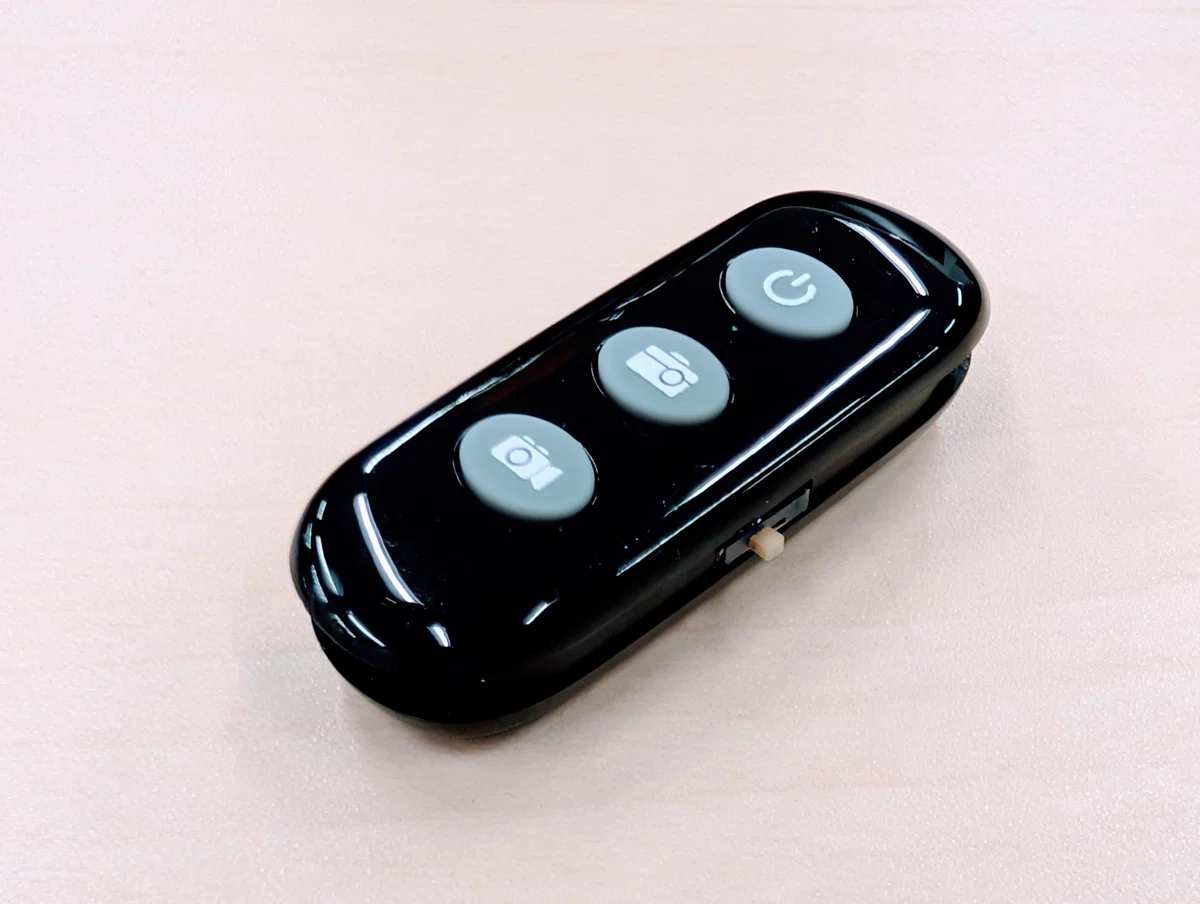

I'ｍ Back Film ワイヤレスリモコン改造
改造の目的
I'ｍ Back Film のワイヤレスリモコンが本体との状態不一致などで認識できないなどの事象があります。電源OFFすることで状態をリセットできることがわかりました。
しかし電源ボタンはなく分解して電池を外すことが必要です。
この改造は、赤い基板上の＋電極経路にスライドスイッチを追加し、外部から電源のON/OFFを切り替えられるようにするものです。
改造によって保証が無効になる場合があります。感電・発熱・ショートなどの危険を伴う可能性がありますので、必ず自己責任で行ってください。
改造手順
分解します。
基板を取り外します。

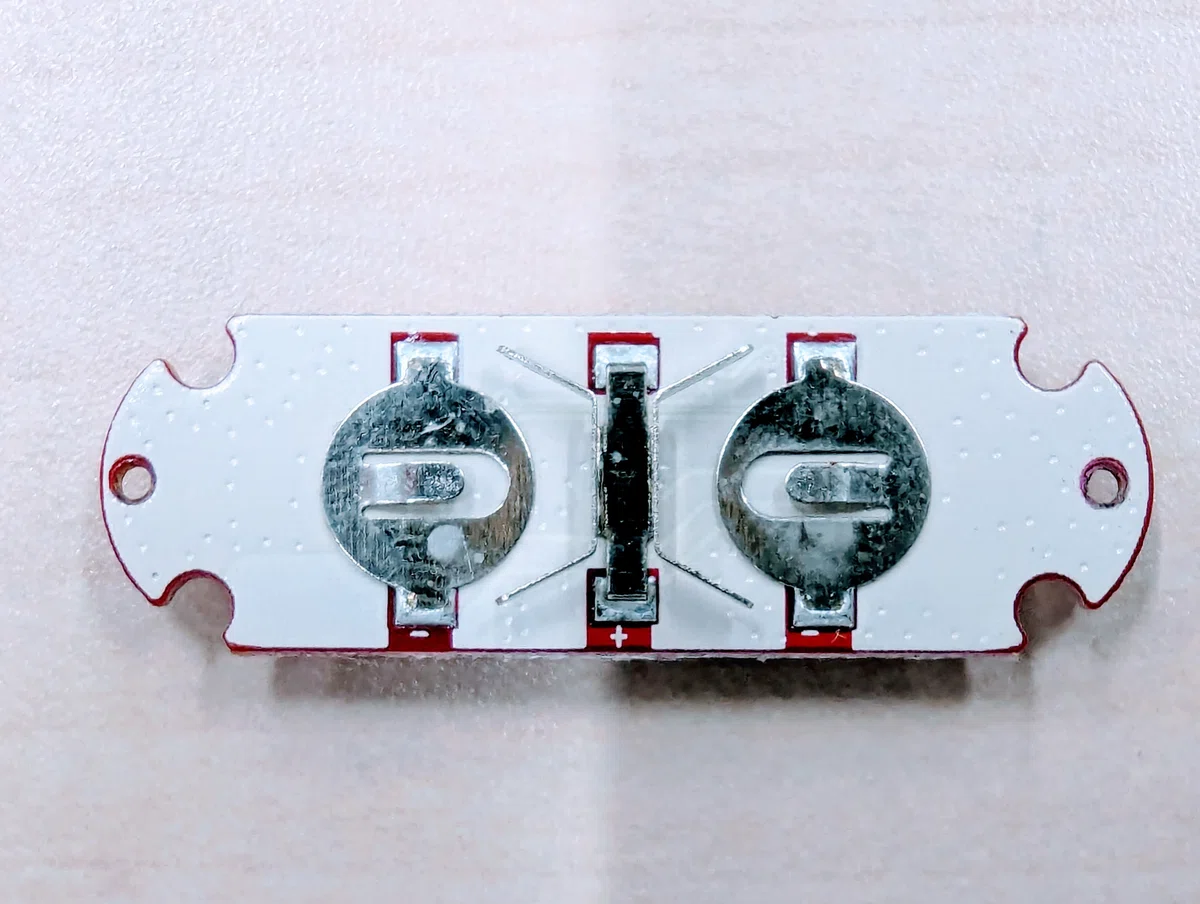

2.赤い基板裏面の中央にある＋電極を外します。
はんだを溶かして慎重に取り外してください。

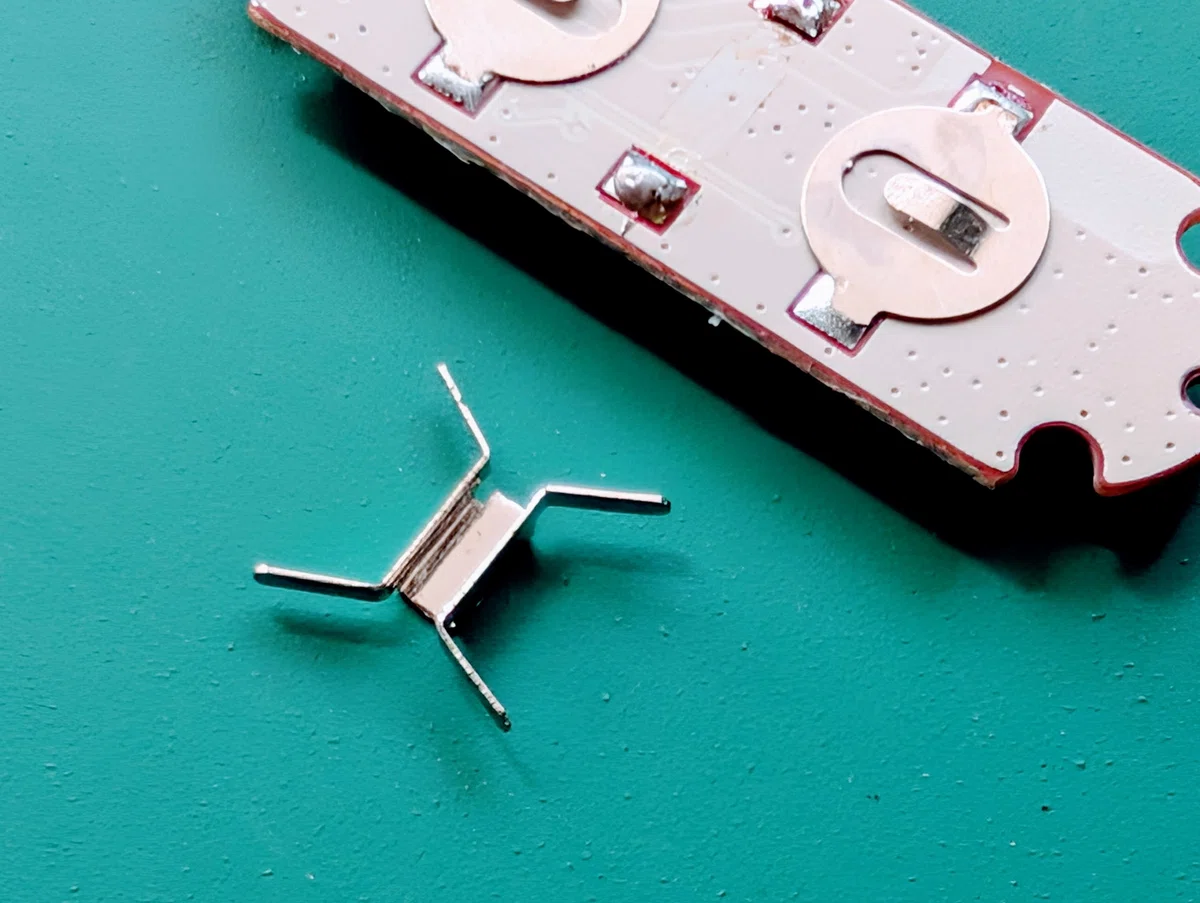

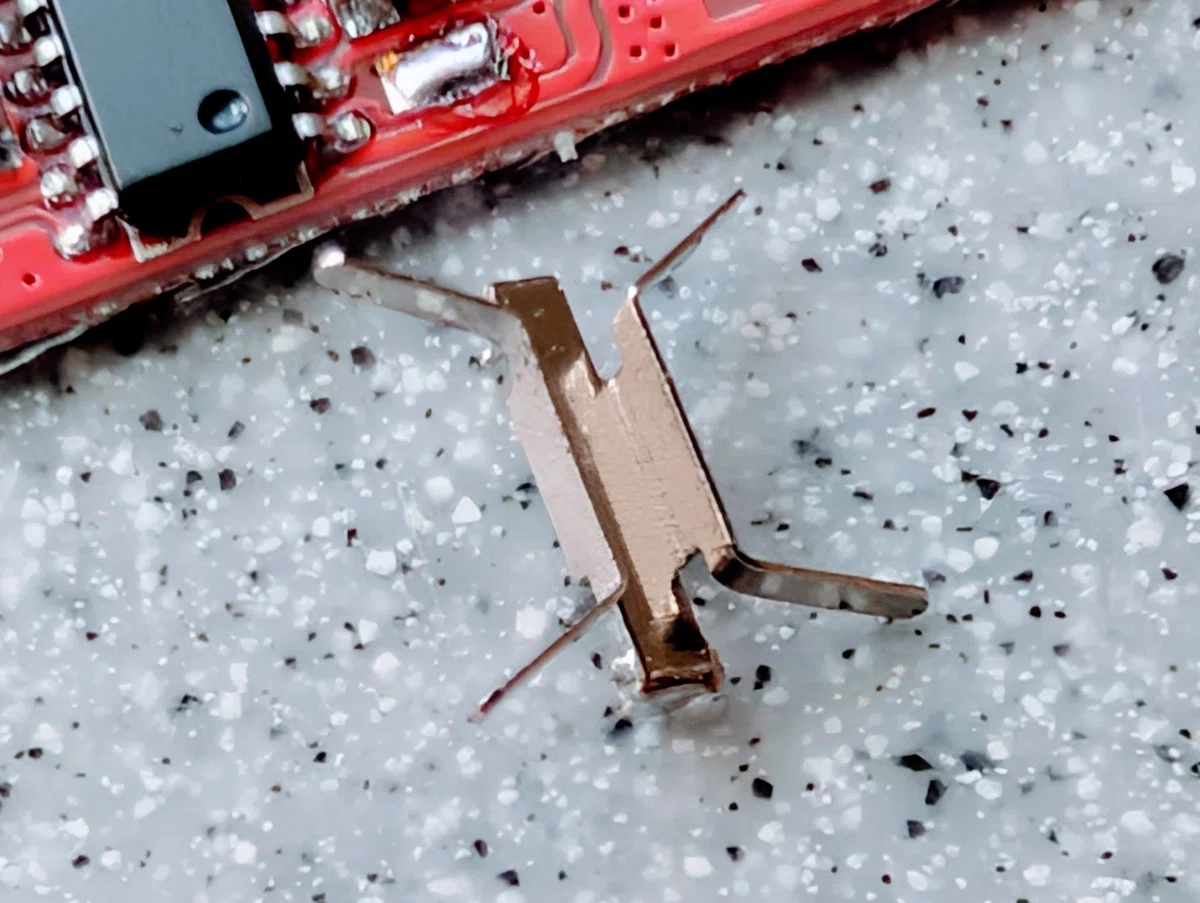

3.外した＋電極の両端を折り、不要部分を切断します。

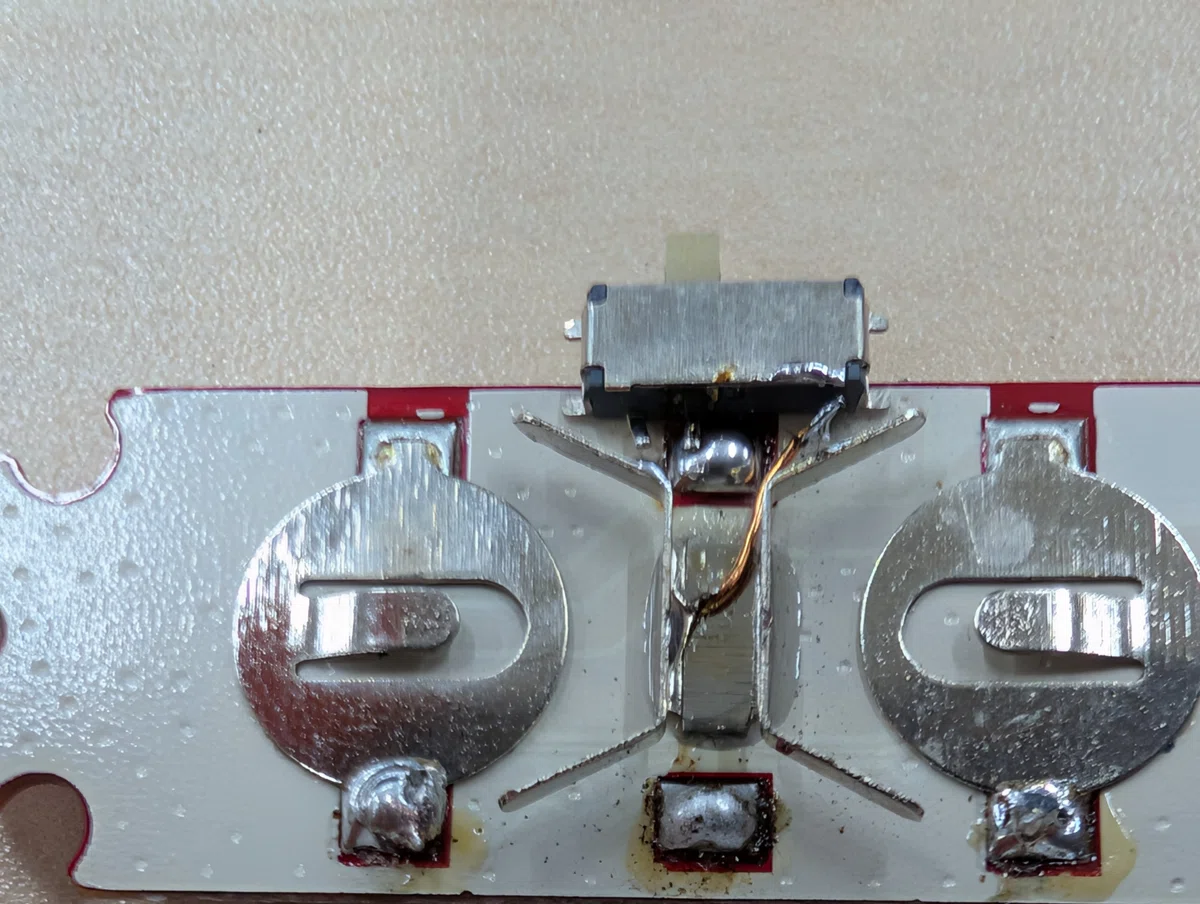

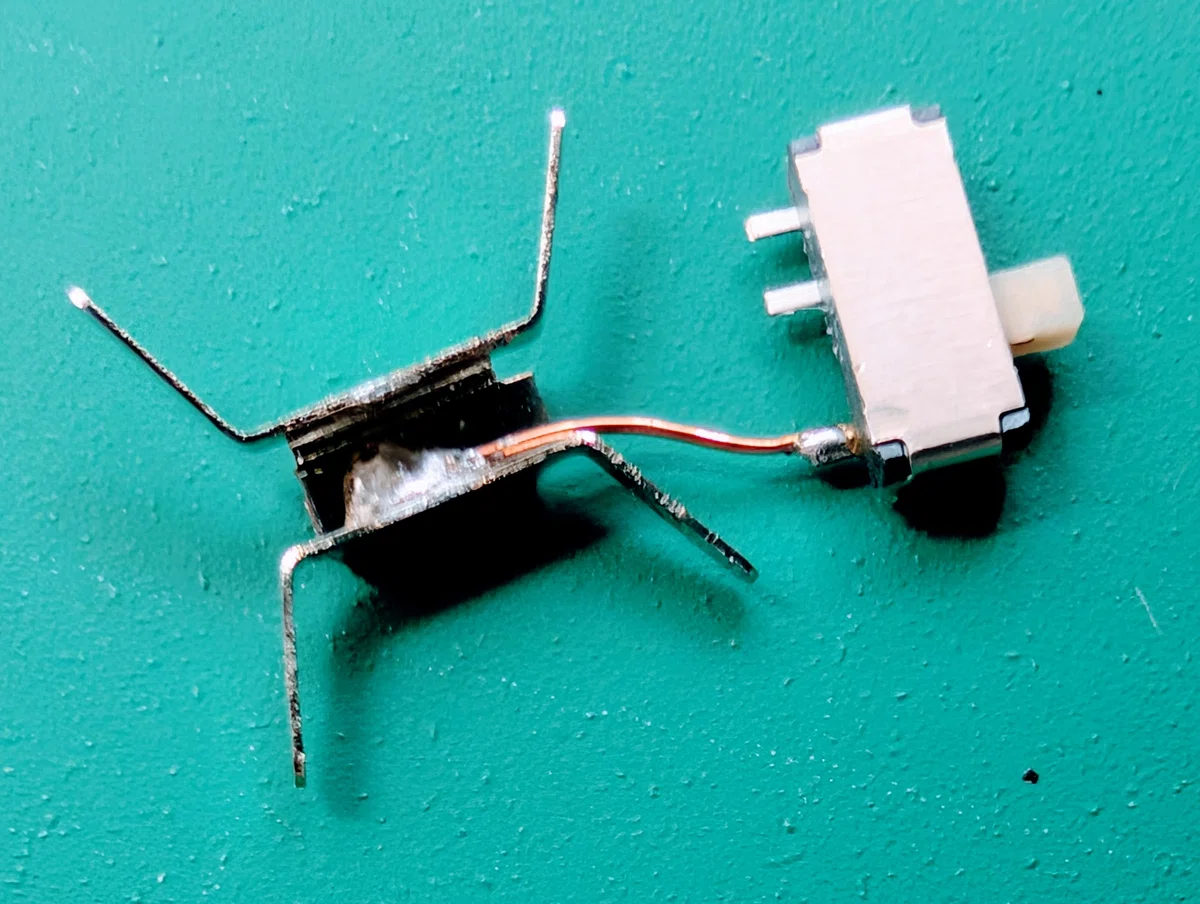

4.スライドスイッチと＋端子を電線ではんだ付けします。
電線にはエナメル線（UEW）を使用し、エナメル被膜を除去してからはんだ付けしてください。
5.＋端子とスライドスイッチを基板に固定します。
エポキシ接着剤を使用し、赤い基板の上に固定します。
スライドスイッチを瞬間接着剤で仮止めしてからエポキシ接着剤を使うと位置決めしやすいです。
6.スライドスイッチのもう一方の端子と、基板上の元の＋電極パッドをはんだ付けします。
7.基板表面の2か所の＋端子を電線ではんだ付けして接続します。
8.配線ミスがないかテスターで確認します。
導通・ショートチェックを行い、誤結線がないか確認してください。

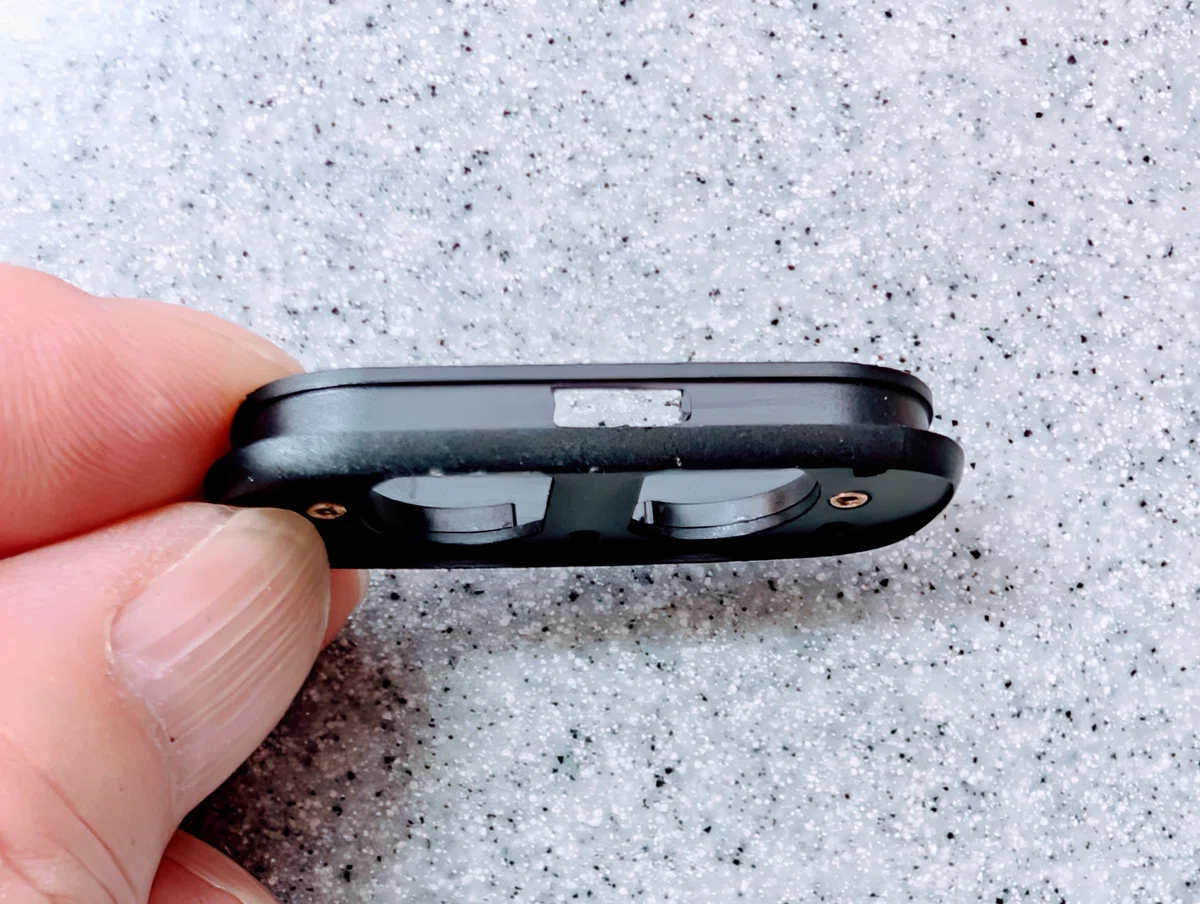

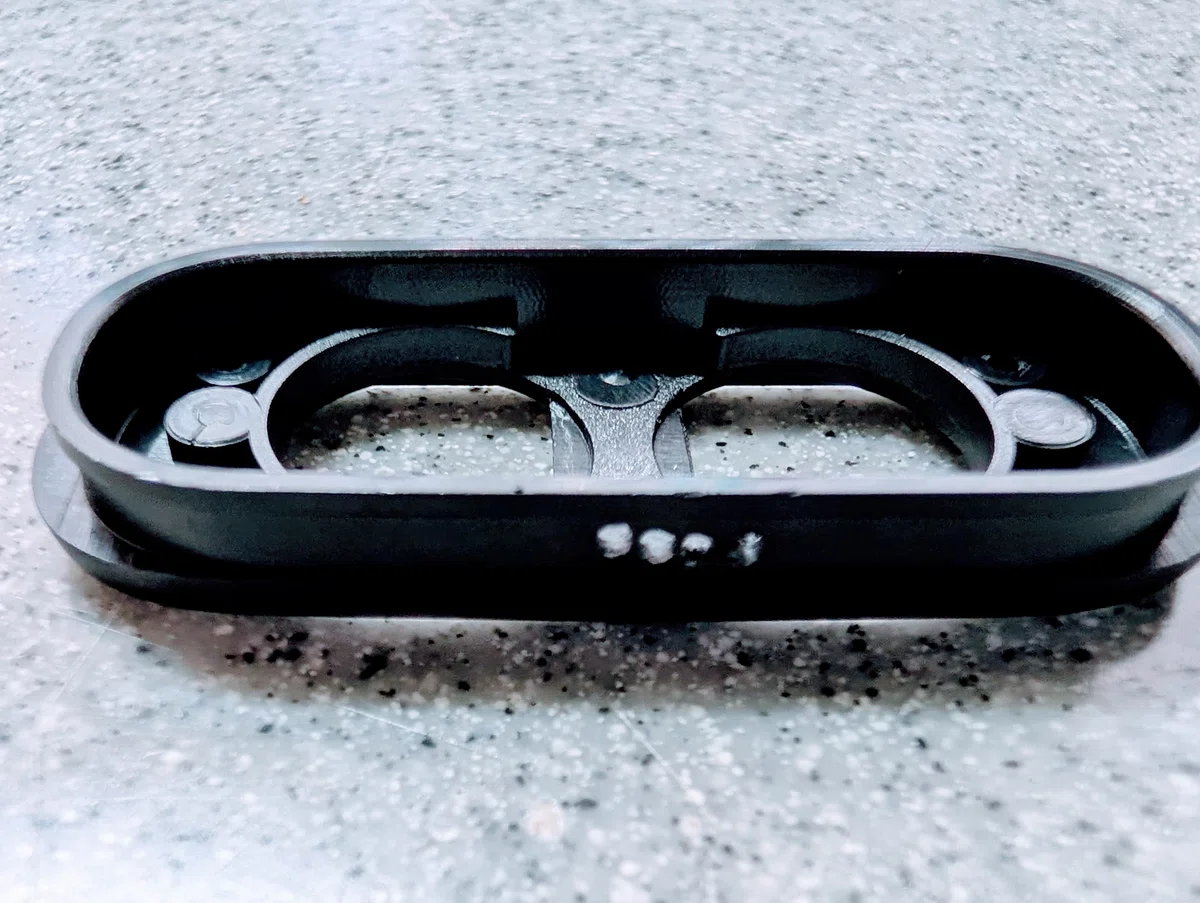

9.スライドスイッチを外部から操作できるようケースを加工します。
ドリルで小さな穴を開け、デザインカッターで整形します。
ケースは柔らかい樹脂製のため、加工は容易です。
10.すべてを元通りに組み立てます。
必要な工具
はんだごて・はんだ
ピンセット、ニッパー（細線処理用）
ケース加工工具（ドリル、カッターナイフなど）
必要な部品

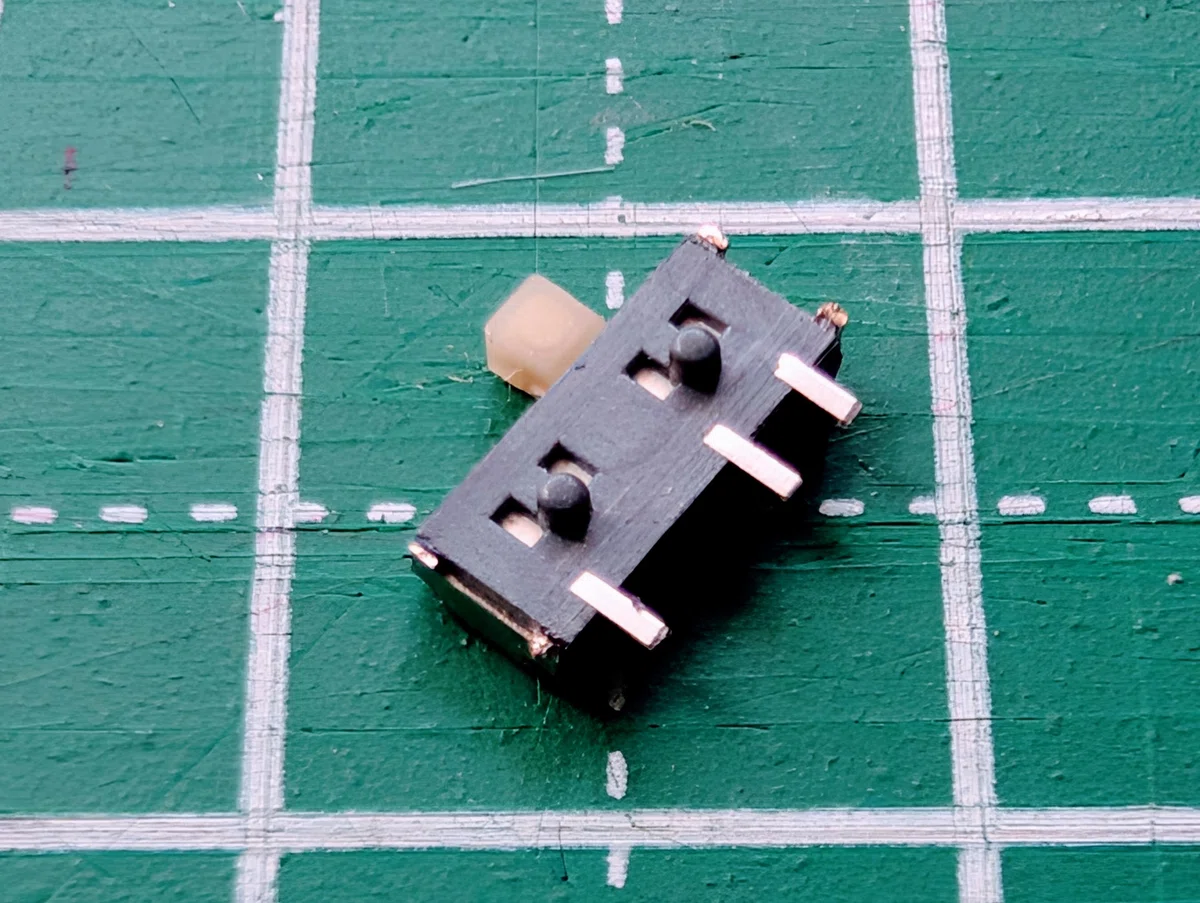

スライドスイッチ（2ポジション・小型）
https://www.amazon.co.jp/dp/B0B7VMCY3K
→ 小型であるほど実装が容易です。電線（エナメル線／ポリウレタン銅線 UEW 2種）
https://www.amazon.co.jp/dp/B016GN5YTQ
→ 細径（0.2～0.3mm程度）がおすすめです。
補足
スイッチの向きによりON/OFFが逆になる場合があります。実装前にテスターで導通を確認してください。
はんだ付け中に過熱しすぎると基板パターンが剥離することがあります。1点につき加熱は2秒以内を目安に。
接着剤が完全に硬化するまで（24時間程度）は組み立てないでください。接着剤の説明書を見てください。
