I'm Back System 「EASY SHUTTER TOOL」電子シャッター

2026年1月23日 12:14

【概要】

I'm Back 35、I'm Back Film は SYNCボタンで準備してカメラのシャッターを操作するという儀式が必要です

２回の操作で撮影します

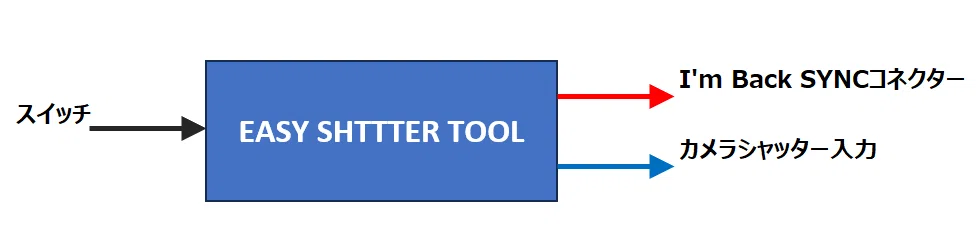

SYNC －時間差→ シャッター
これをスイッチ１回の操作で行えるようにするツールです

接点のONでシャッター操作ができる電子シャッターをもったカメラが対象になります

※この作業はメーカー保証の対象外です。実施は自己責任でお願いします。

ケーブルの接続端子は汎用性を考慮して 2.5mm ステレオジャックを使用しています

カメラシャッター入力のカメラ側は機種に合わせて用意します
Nikon F100 などは 10ピンのコネクタになります
機種によってこのカメラシャッター入力ケーブルを用意すればこのツールを使えます

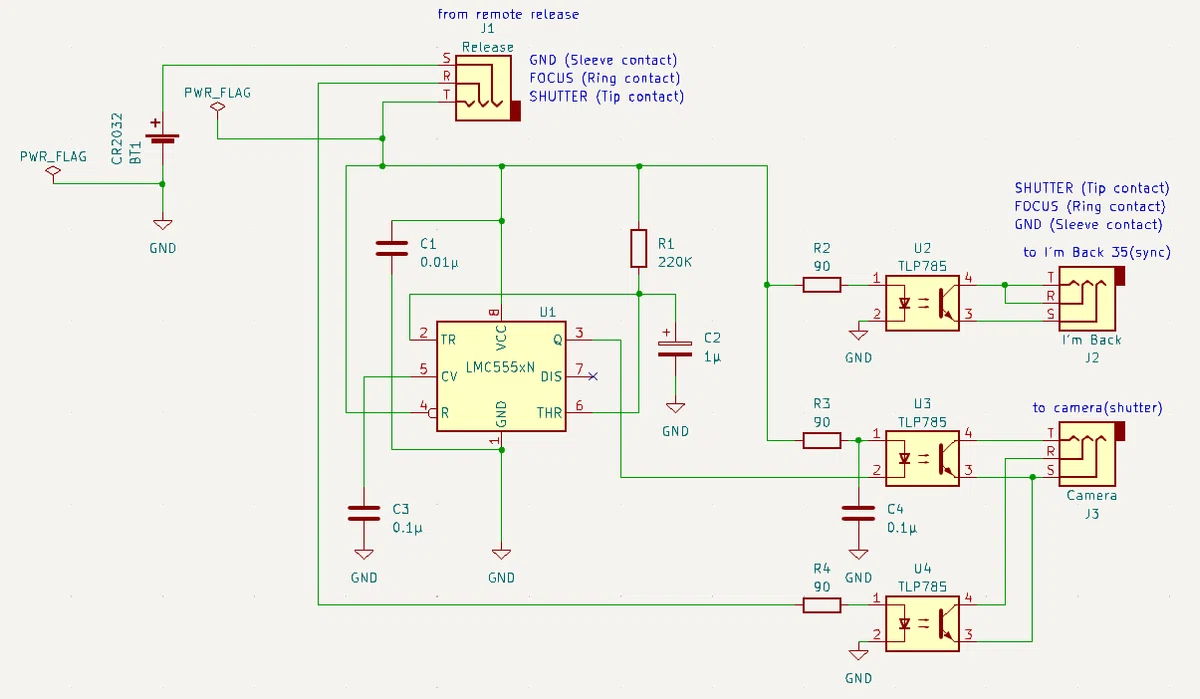

タイマCMOS LMC555 で時間差をつくります

T = 1.1 × R × C
時間差 = 1.1 × 220K × 1μF = 0.242 sec
この値は I'm Back 35 を使用して計測した実績から設定しています

出力はフォトカプラー TLP785 で絶縁しています

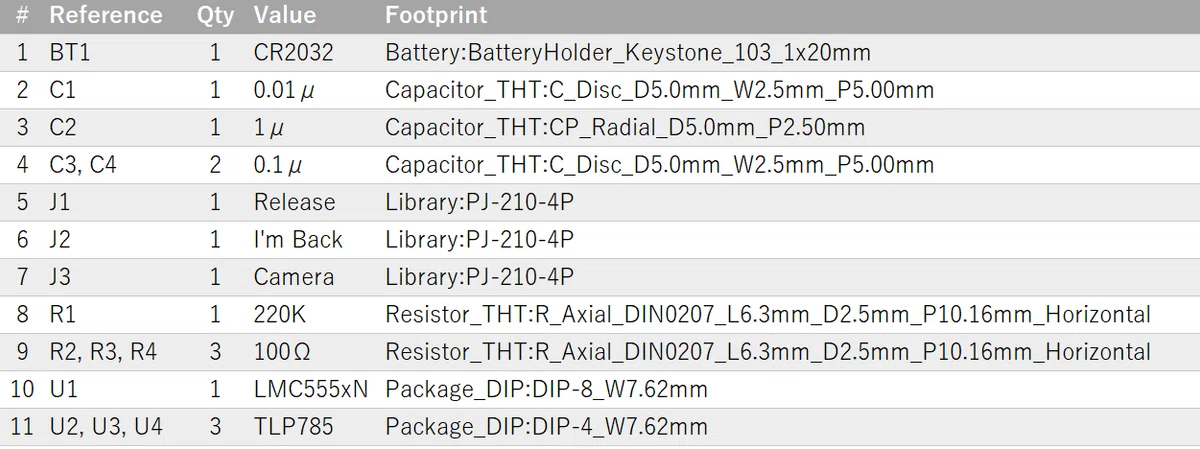

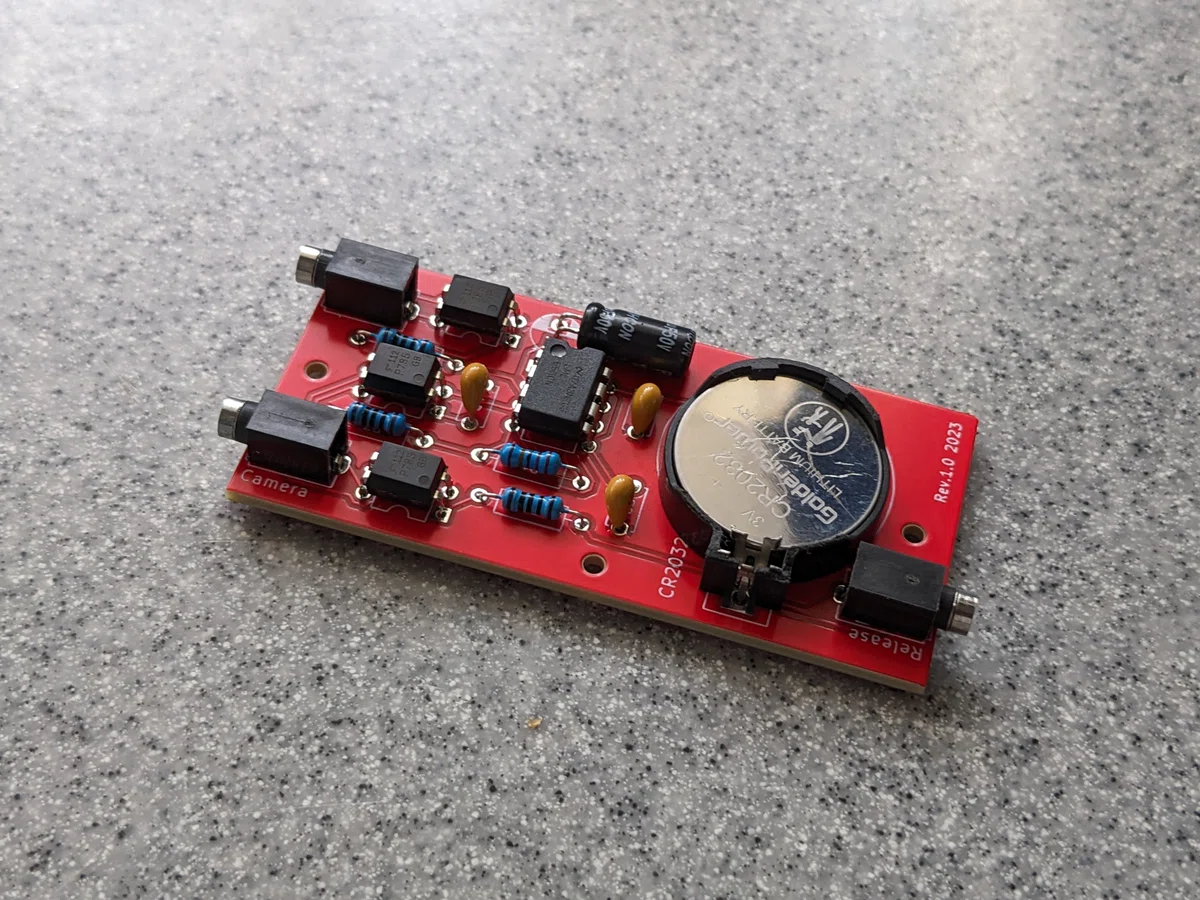

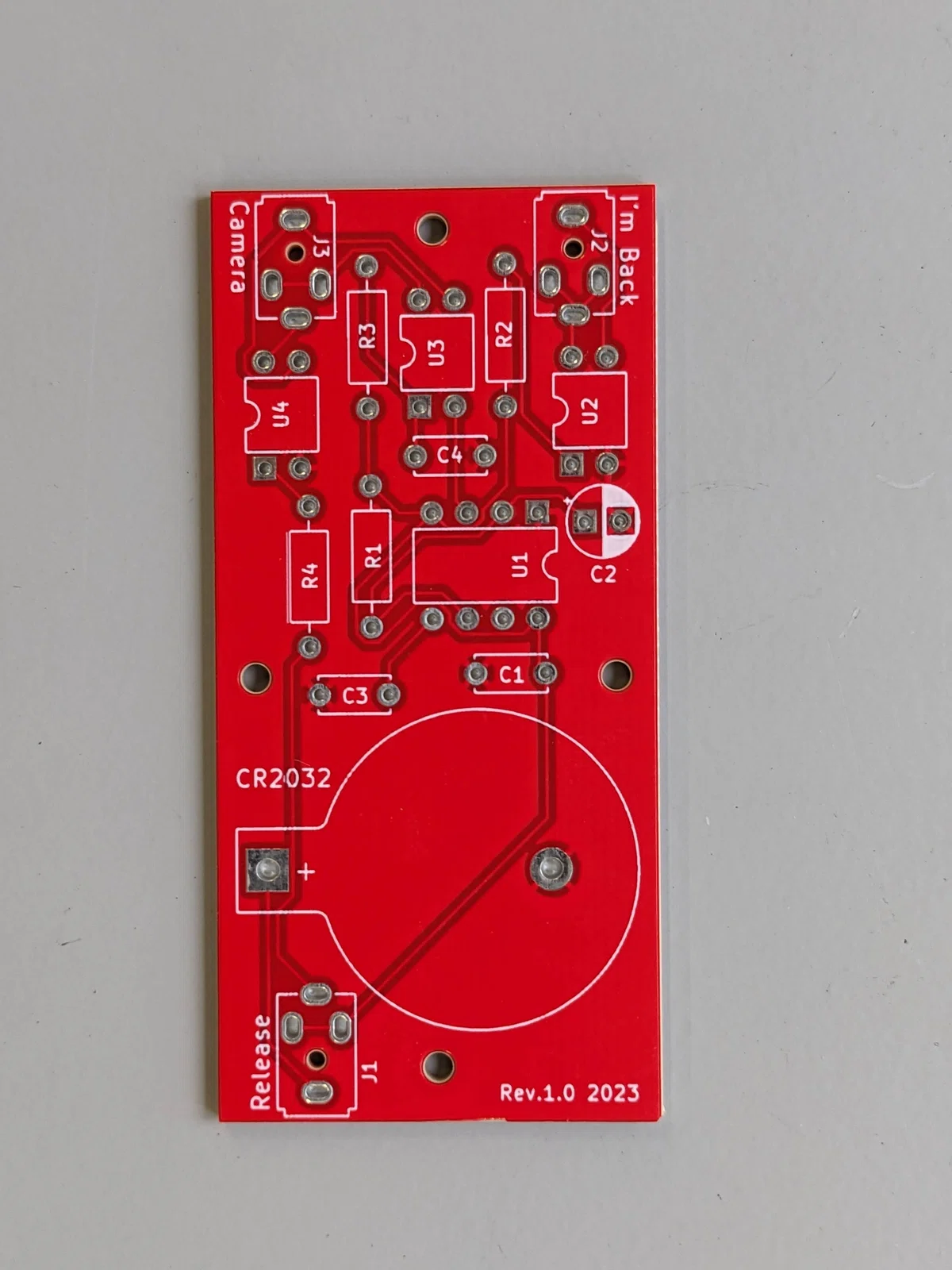

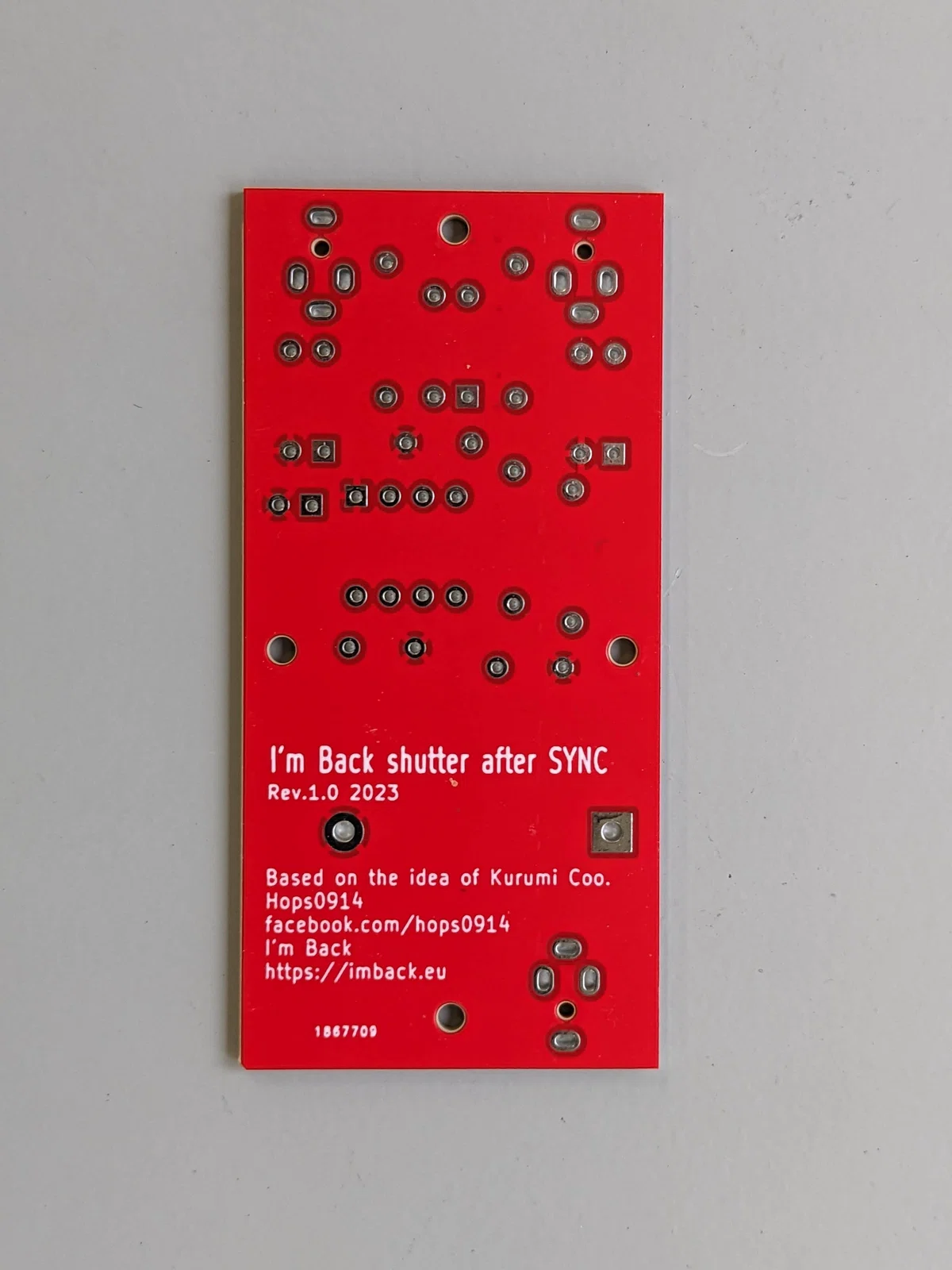

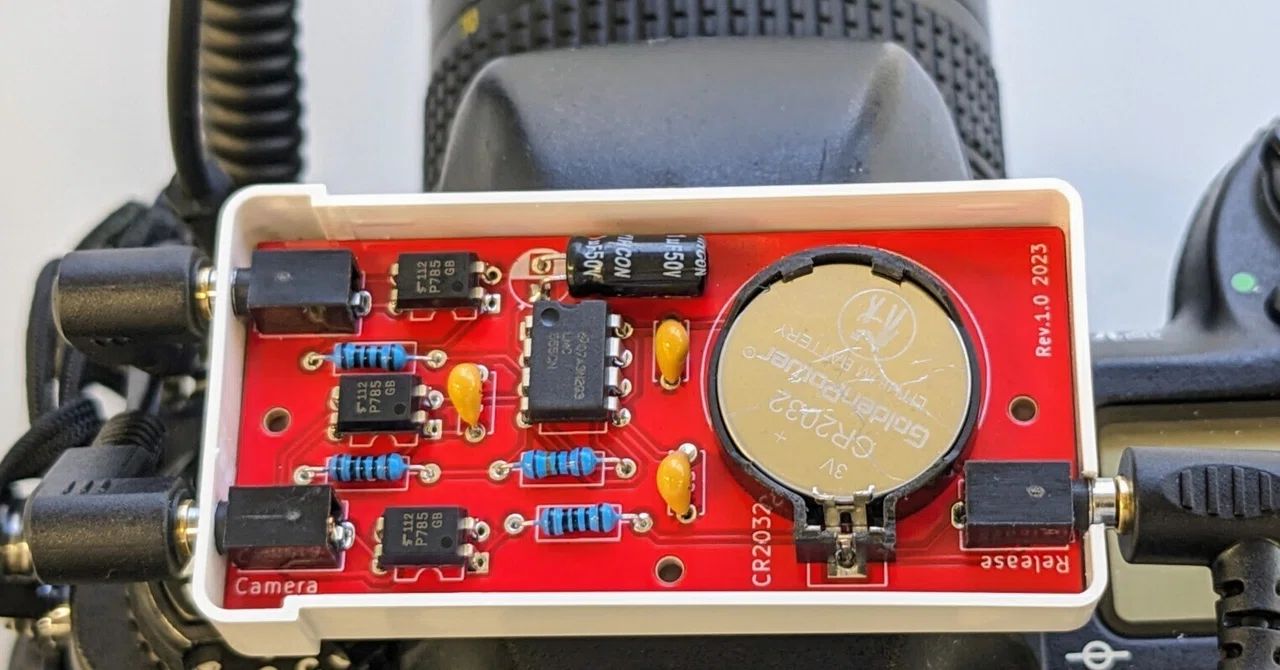

最終的にプリント基板にしました

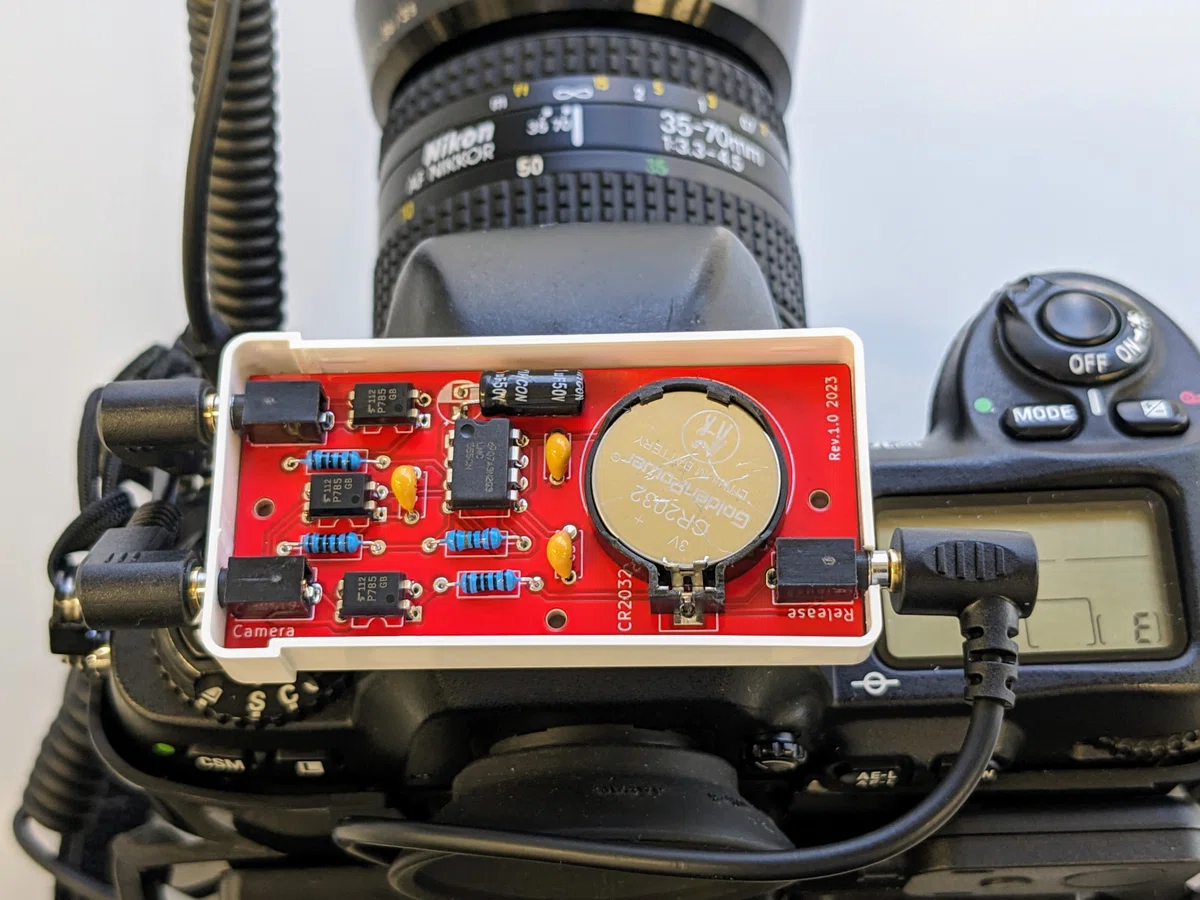

Nikon F100
