I’m Back Film 分解

I’ｍ Back Film は35mmフィルムカメラのデジタルバックモジュールで、精密な電子部品を含むため、分解は注意が必要です。
分解は簡単です。
以下は構造理解と安全に分解するための一般的手順です。

※メーカー非公開情報のため、保証は無効になります。自己責任で行ってください。

本体部の分解

準備

• 作業前に電源OFFを確認して、リチウムポリマー電池、SDカードを外します。

• 静電気対策（リストストラップなど）を行うと安心です。

工具

• プラスドライバー（必須）

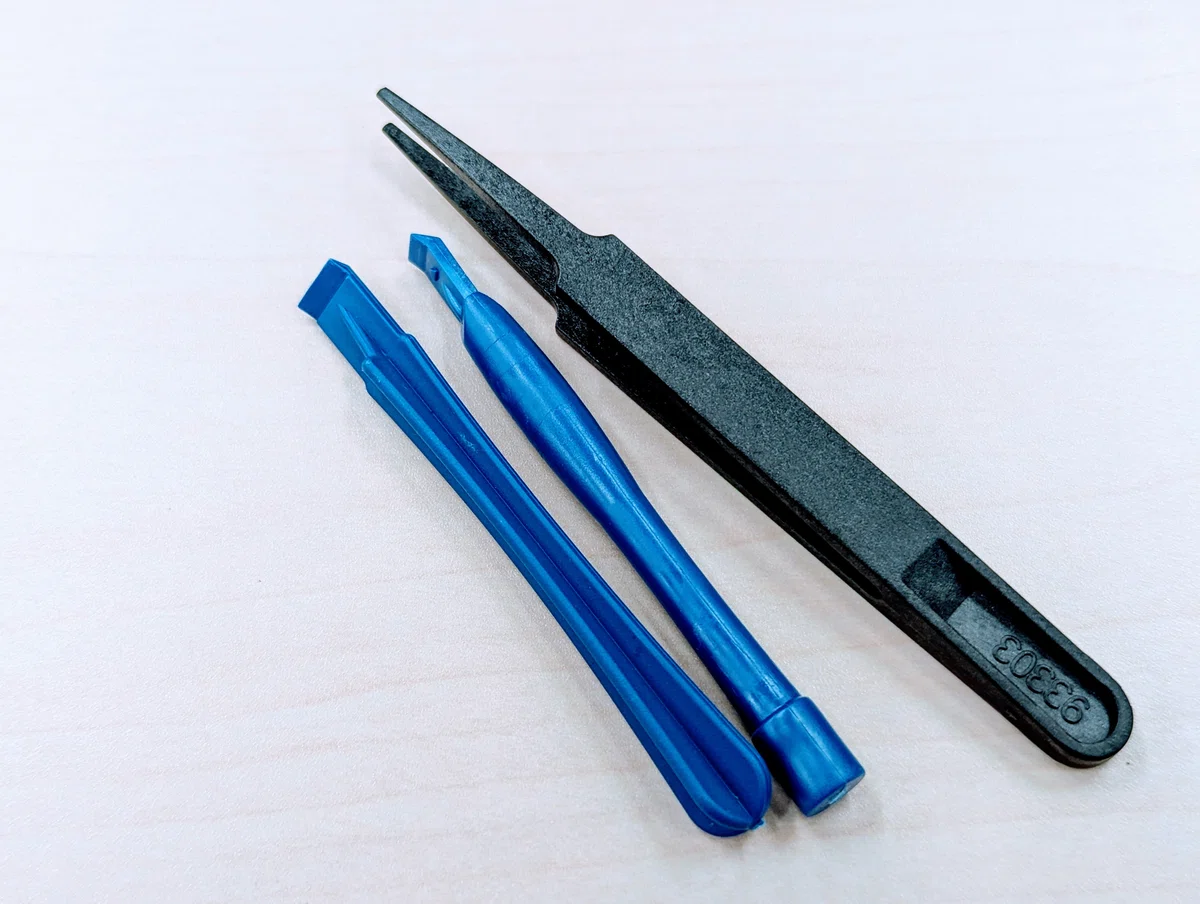

• ピンセット、スパッジャーなどですが、きれいな爪でも良いです。

1. フラットケーブルの取り外し

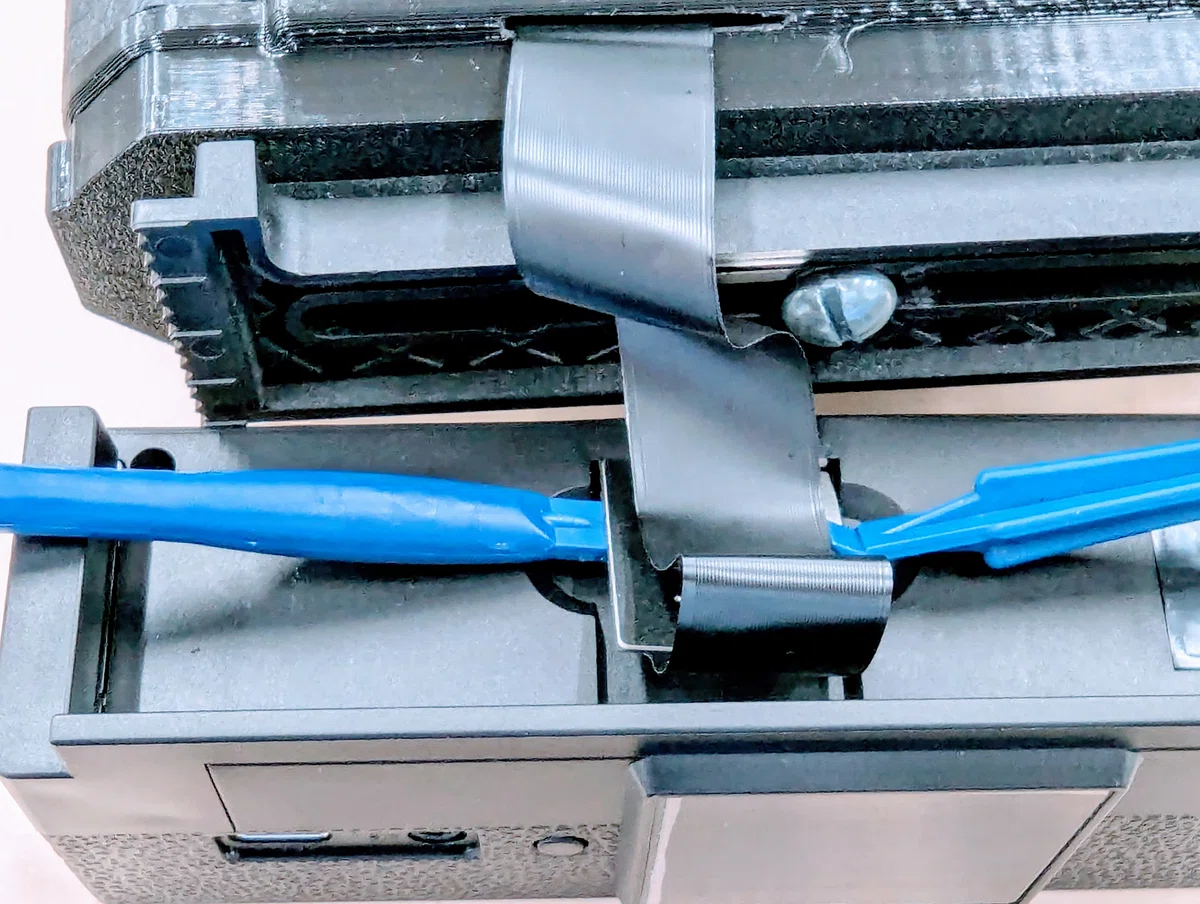

• 本体側
  コネクタに無理な力が掛からないように注意します。

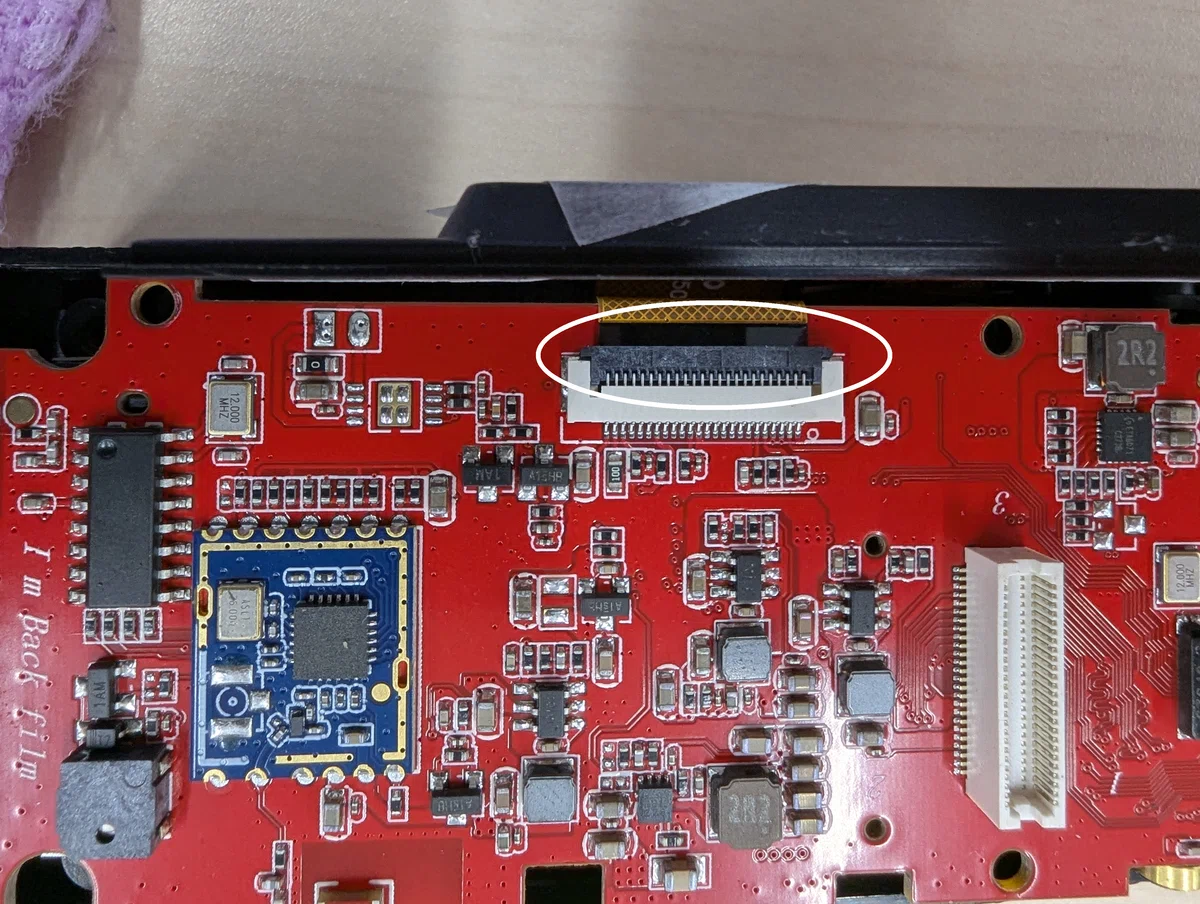

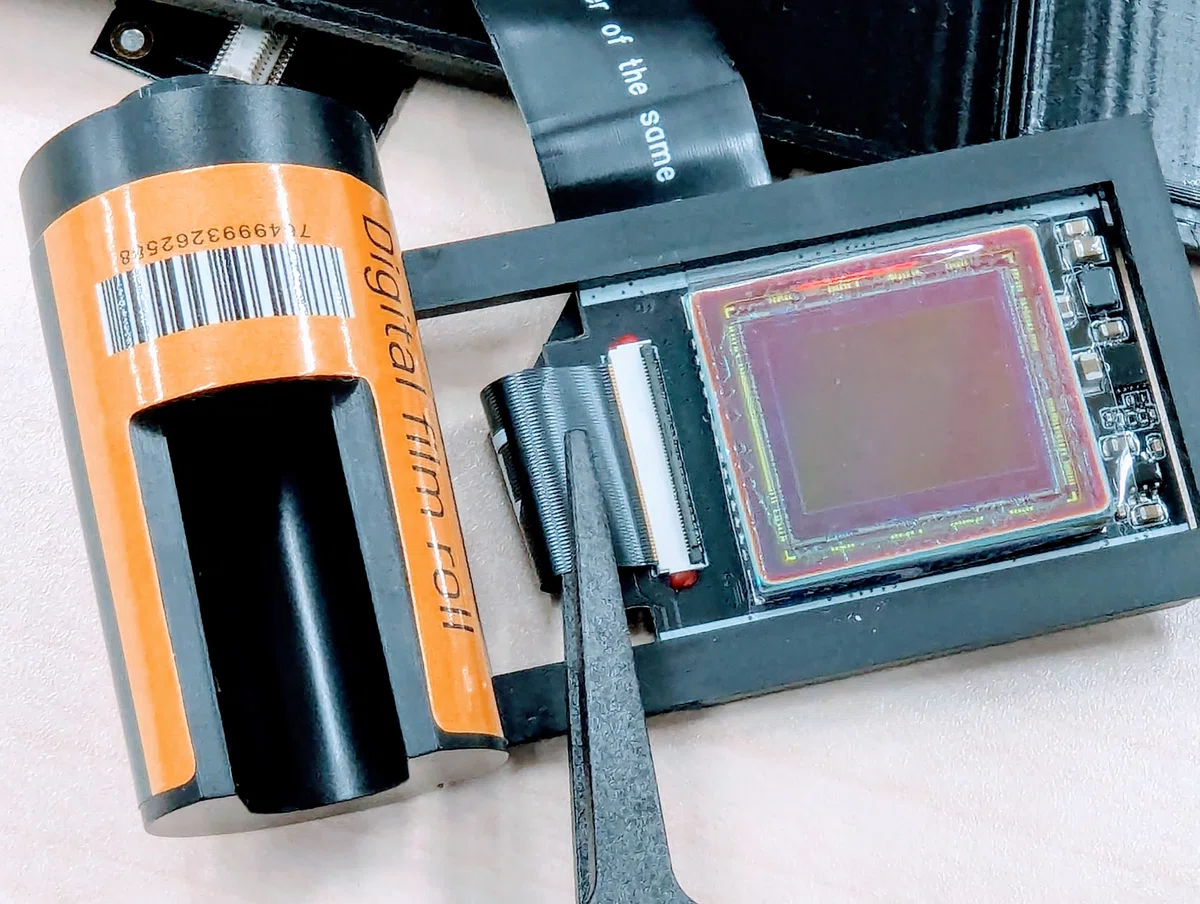

• センサーボード側
  コネクタの黒い部分を跳ね上げるとフリーになります。

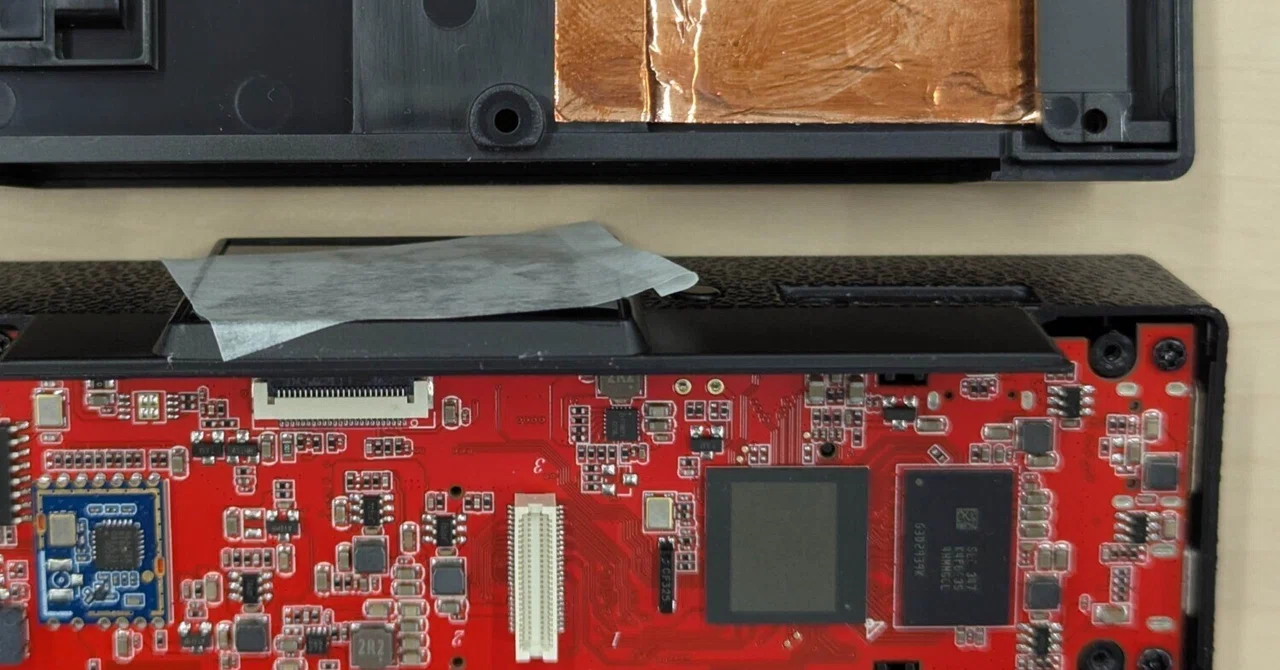

2. 上部カバーの取り外し

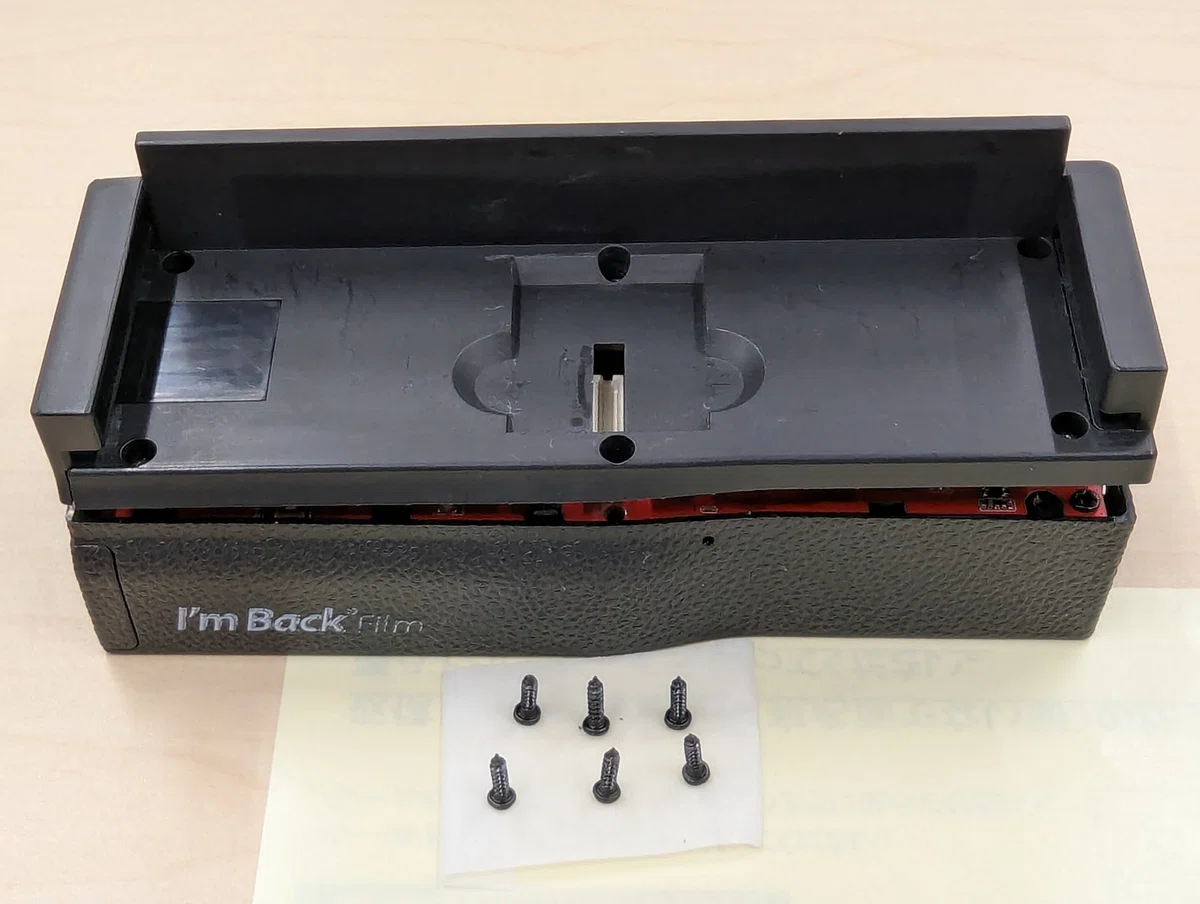

• 6本のネジを外します。

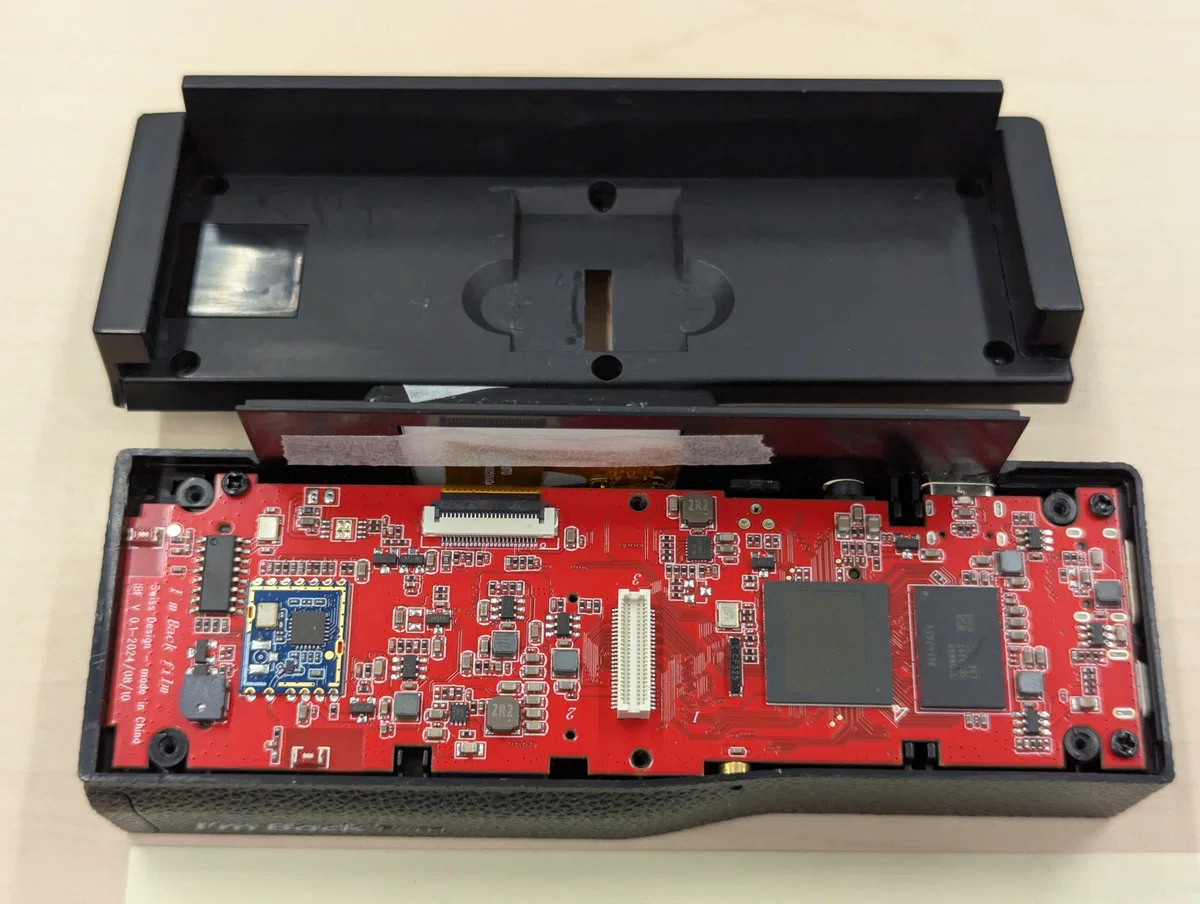

• 上部カバーを上方向に持ち上げると外れます。

3. 基板の取り外し

• フラットケーブルを抜去します。
  黒いところを上に跳ね上げるとフリーになります。

• 基板を本体に止めているネジを外します。

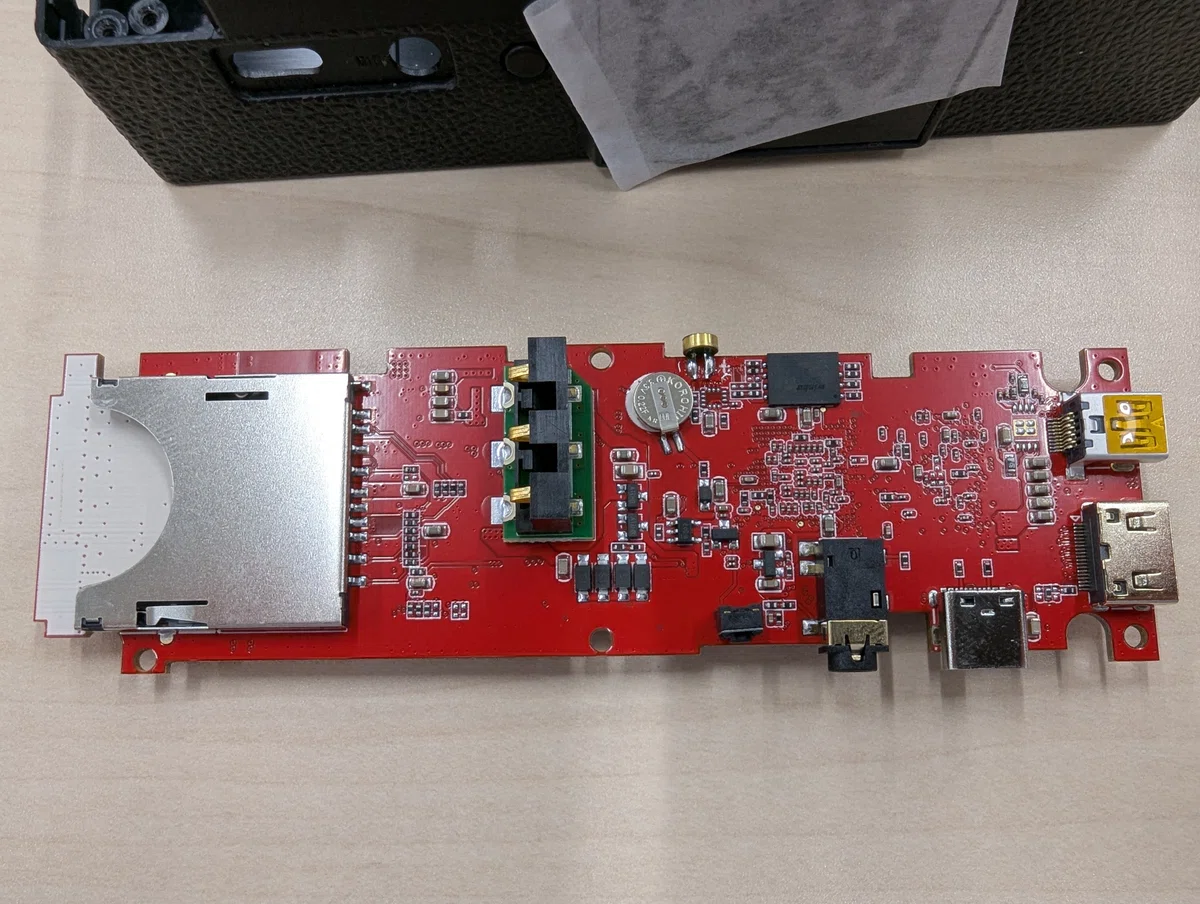

  外部とのコネクターに注意しながら基板を外します。

余談

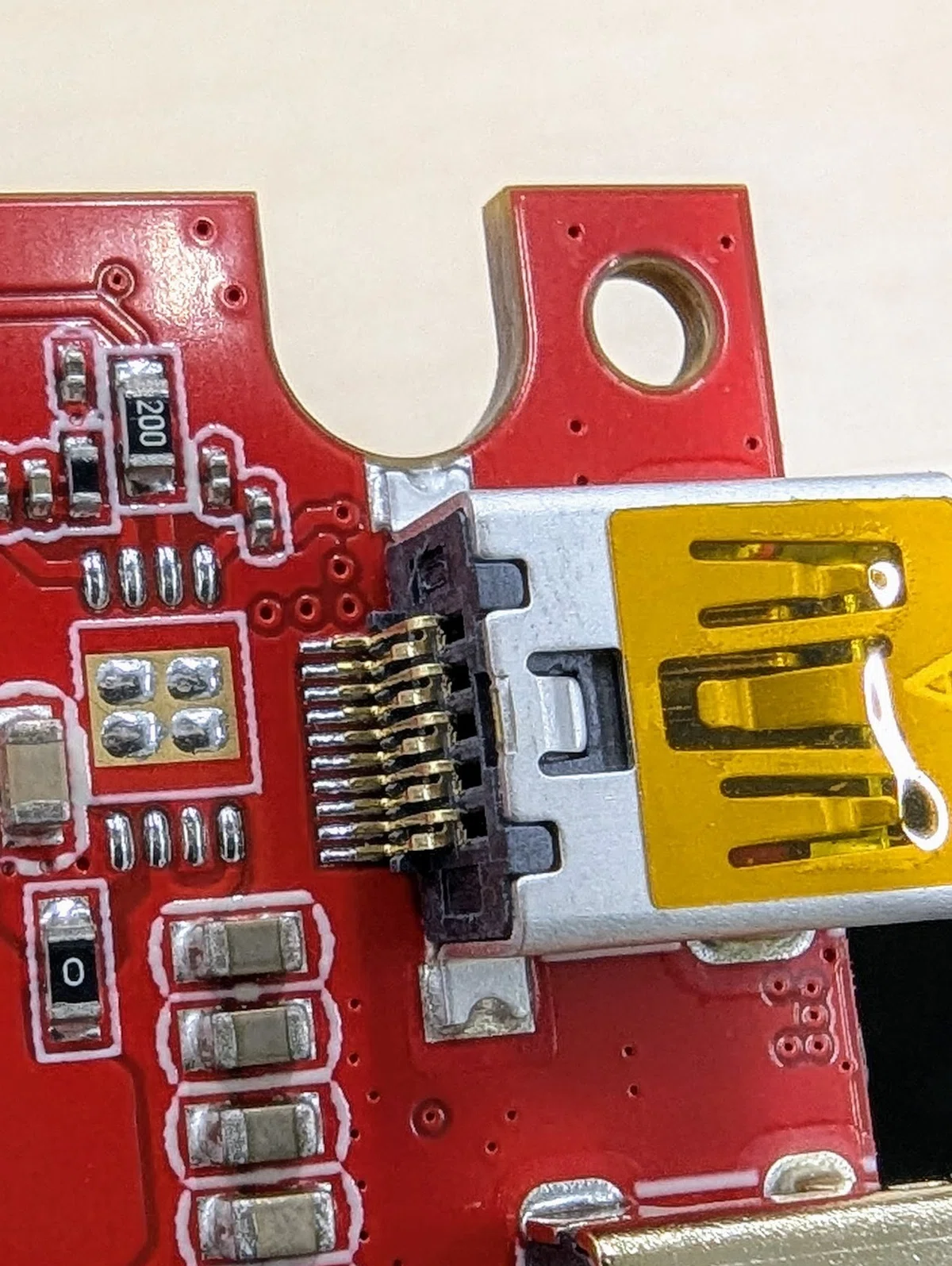

Mini USB でリモコンと接続しますが、この部分に大きな力が掛かると接触不良となります。リモコンの挿入抜去はやさしくしたほうが良いです。
