【実験】激安 DSO138 オシロスコープを試してみる：スイッチ付きLED回路の電圧変化を測定してみる
オシロスコープは高価ですよね．
今回激安の DSO138 オシロスコープを買いました．
これがどのような振る舞いをするのかを
単純なスイッチ付きLED回路で試してみます．
使う道具
DSO138 オシロスコープ： 2000円台の激安オシロスコープ
値上がりもしたり，入荷待ちになったりと不安定な供給になっていますが，2000円台でまだ出ているので，興味があれば購入してもいいと思います．
x10プローブ： AC100Vとかを測るなら必要
今後，コンセントから，AC100Vをとったりするつもりなら，あるといいと思います．
9V AC/DCアダプタ：給電は8-12Vが対応．ただし12Vを超えてはならない．
仕様によれば，
power supply は 9V DC / Current Consumption ~ 120 mA
なので，これを供給できるだけの性能があれば十分でしょう．
使い方
説明書もついてきます．細かな部品配置・回路図までもついてくるので，原因を特定できるスキルさえあれば，故障時の修理もできるかと思います．
実際の使用については，Youtube にとてもわかりやすい動画が出ているので，細かい説明はそちらに譲らせていただきます．ありがたいです．
開封：本体・付属品について
全てのドキュメントは公開されています．
公式によれば，DSO138 mini という新しい DIY キットが推奨とされています．
これは高い．．．

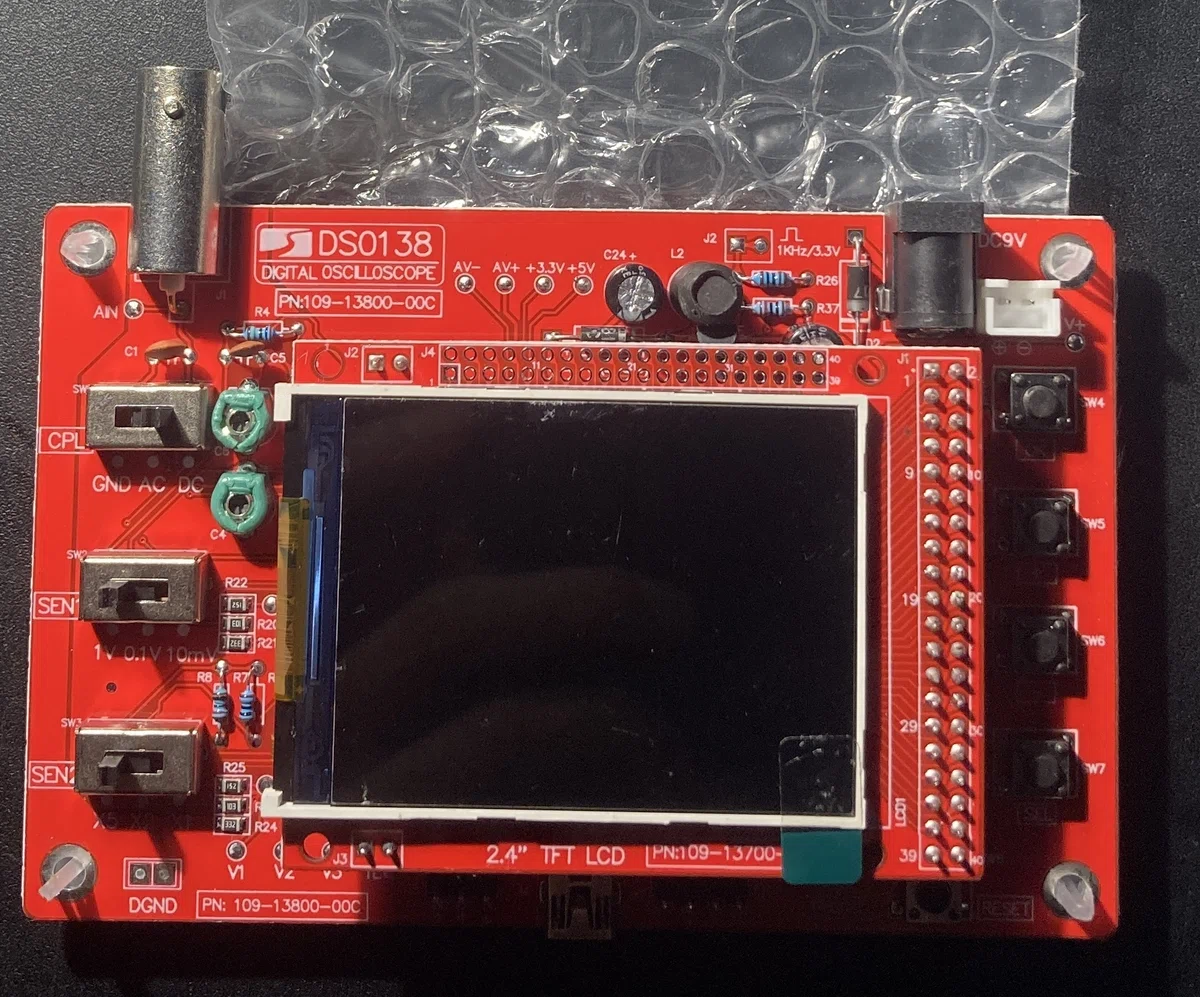

本体：DSO138 組み立て済み

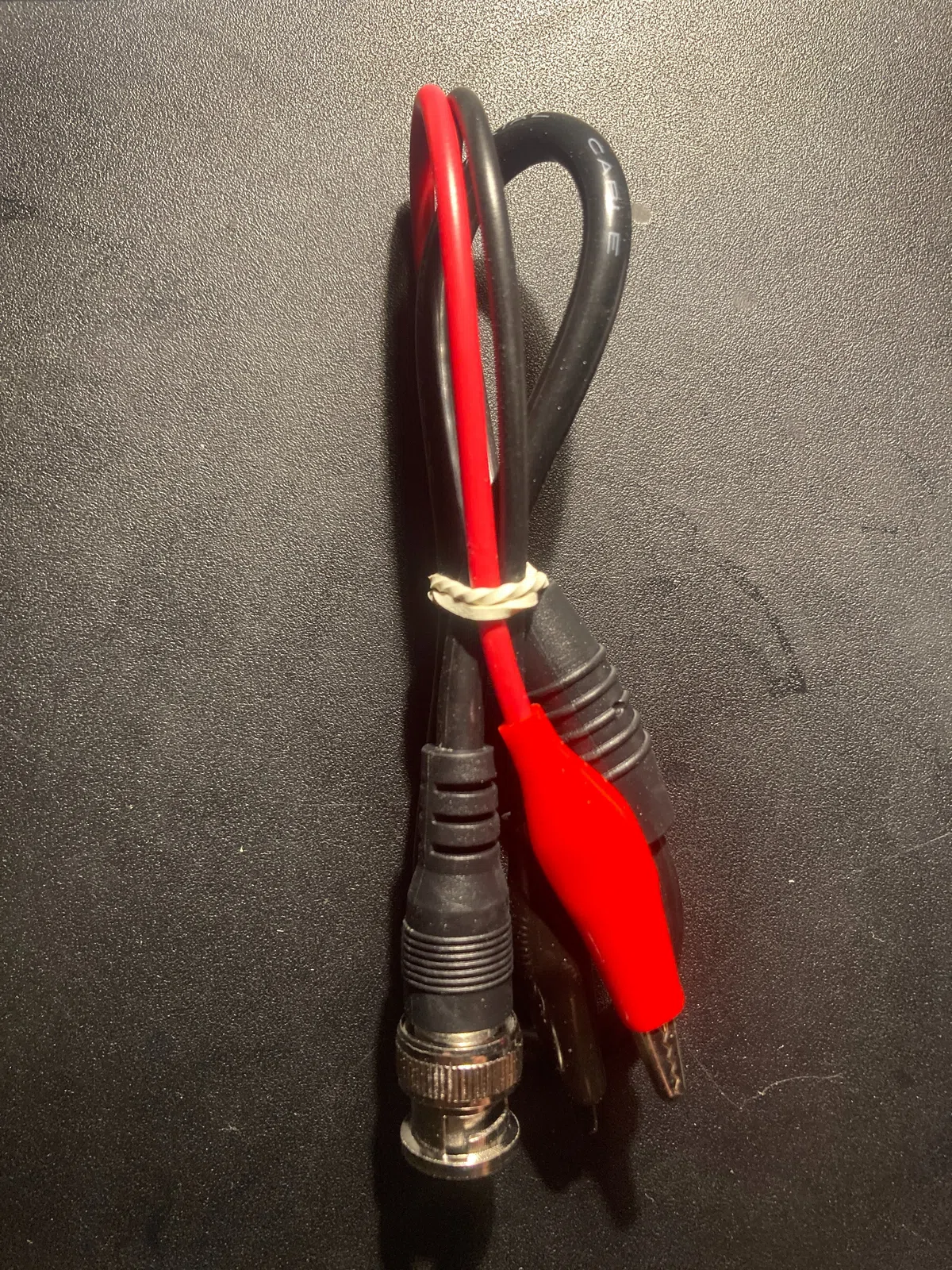

プローブ：鰐口グリップ
ユーザマニュアル：ボード上の各部品の説明/テストと使用方法
トラブルシューティングなど，問題があった際に参照するとよさそうです．
説明書：操作法
組み立て済みであれば，まずこちらを参照しながら進めるのがよさそうです．
配線図：ボード上のパーツリストとその配置図
実装に関するマニュアルです．元々は DIY キットなのでこのような詳細な配置図なども添付していますね．
起動：キャリブレーションを行う

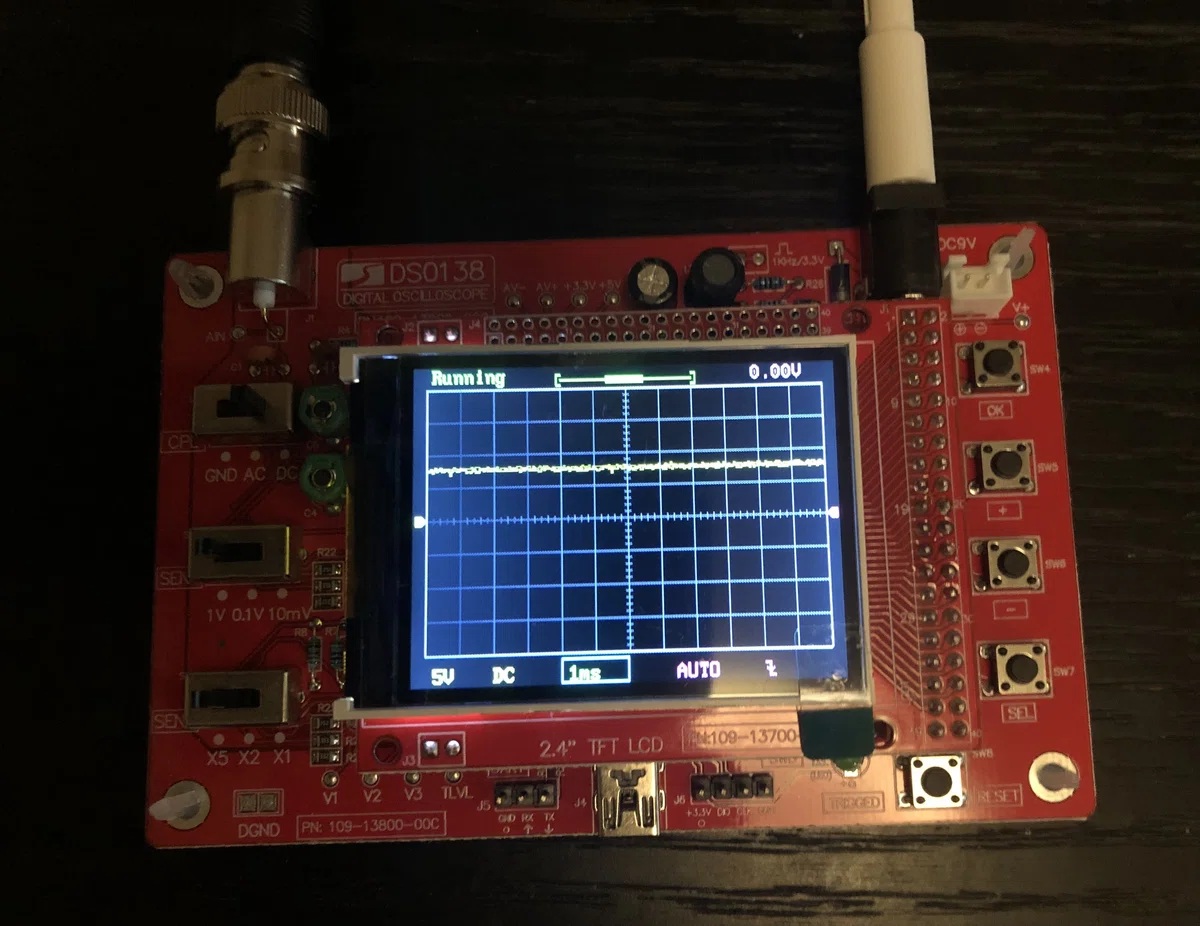

プローブとアダプタを接続し，アダプタから給電すると，すぐ起動します．
起動時にはロゴや認証などのスクリーンが表示されていた．
まず，表示される電圧位置を調整します．

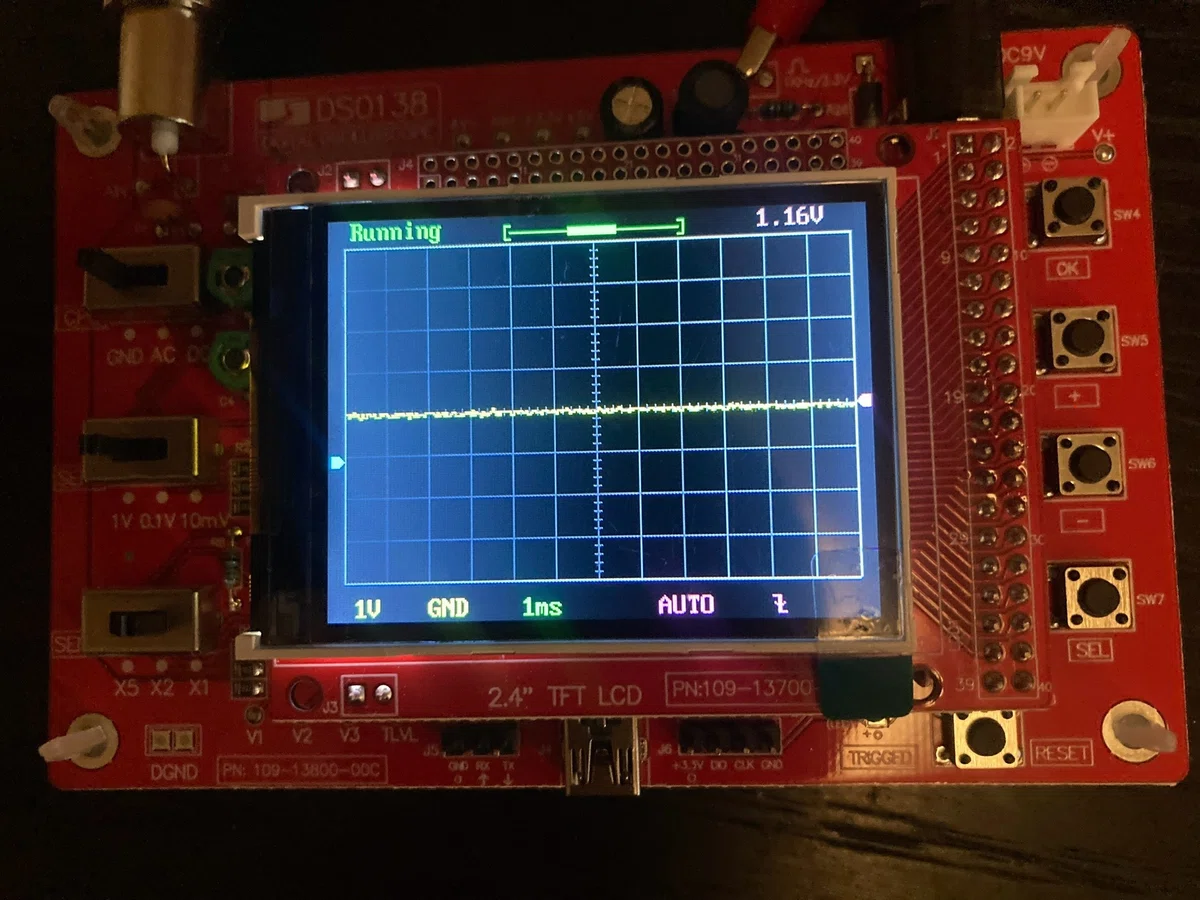

GNDの表示位置調整：Vertical Position の調整
[CPL] という左の一番上のセレクションを "GND" にあわせ，
右側一番下の [SEL] ボタンで Vertical Position Indicater を調整して，
基準電圧を中心に移動させます．
GND 時の電圧を画面のX軸に並ぶように移動させる．
プローブキャリブレーション：高周波信号への調整
図４にすでに示していましたが，
赤いプローブを J2 と書かれた 1kHz 3.3V の
矩形波テスト信号の出力部分に取り付けます．

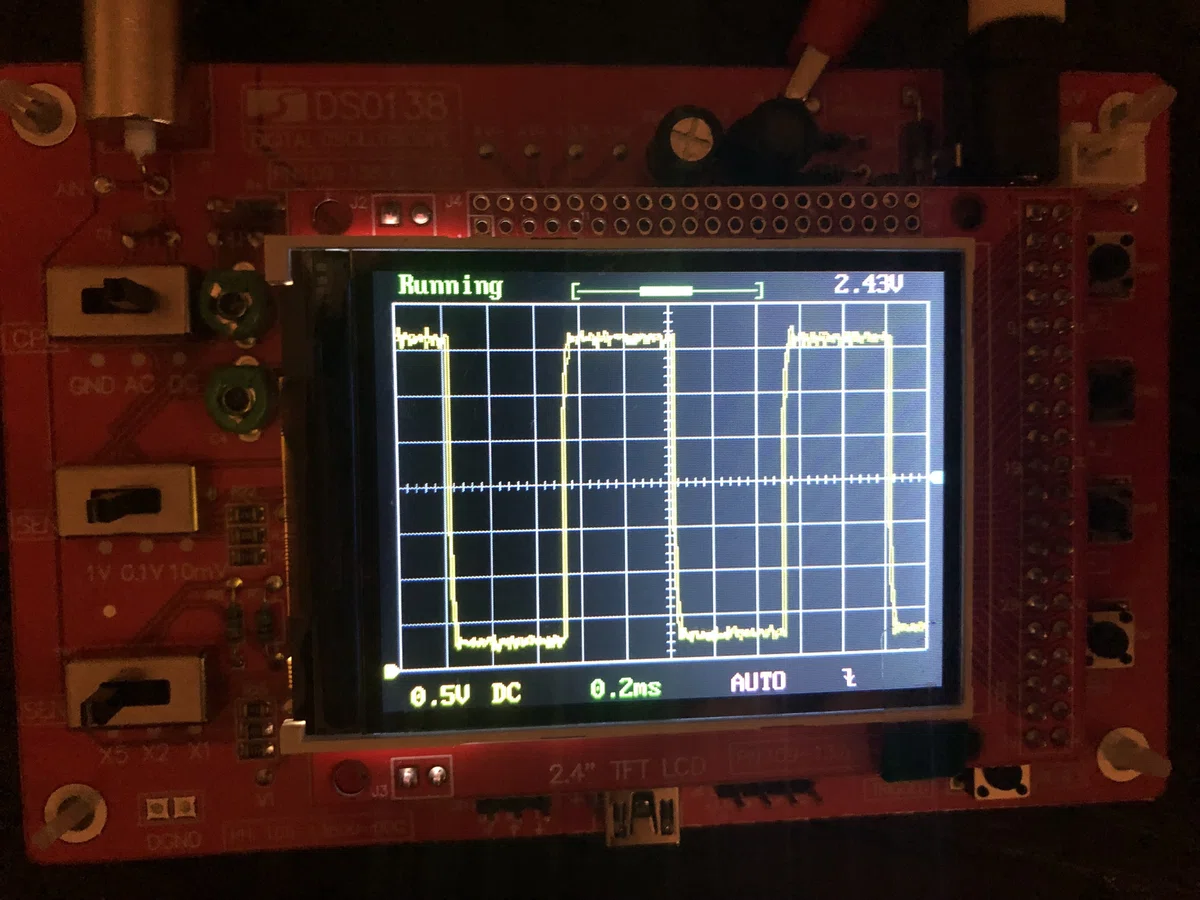

これの波形を綺麗な矩形波になるように調整する．
調整時は， マイナスドライバーなどで C4 と C6 の Capacitor Trimmer (可変コンデンサ)を調整します．
はじめに，0.1V / x5 レンジで，C4（Capacitor Trimmer）を 調整．
次に，1V / x1 レンジに変えて，C6（Capacitor Trimmer）を調整します．

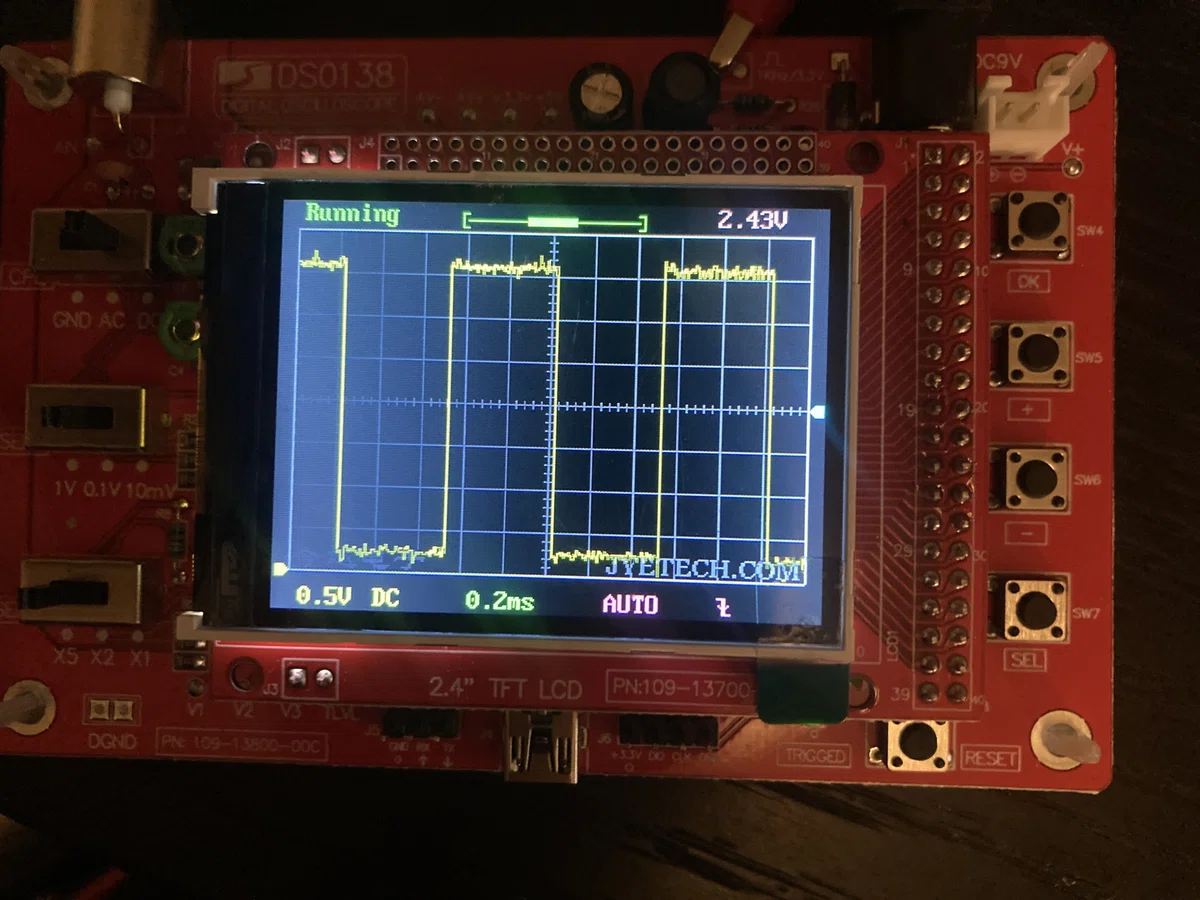

歪みができるだけなくなるように調整します．

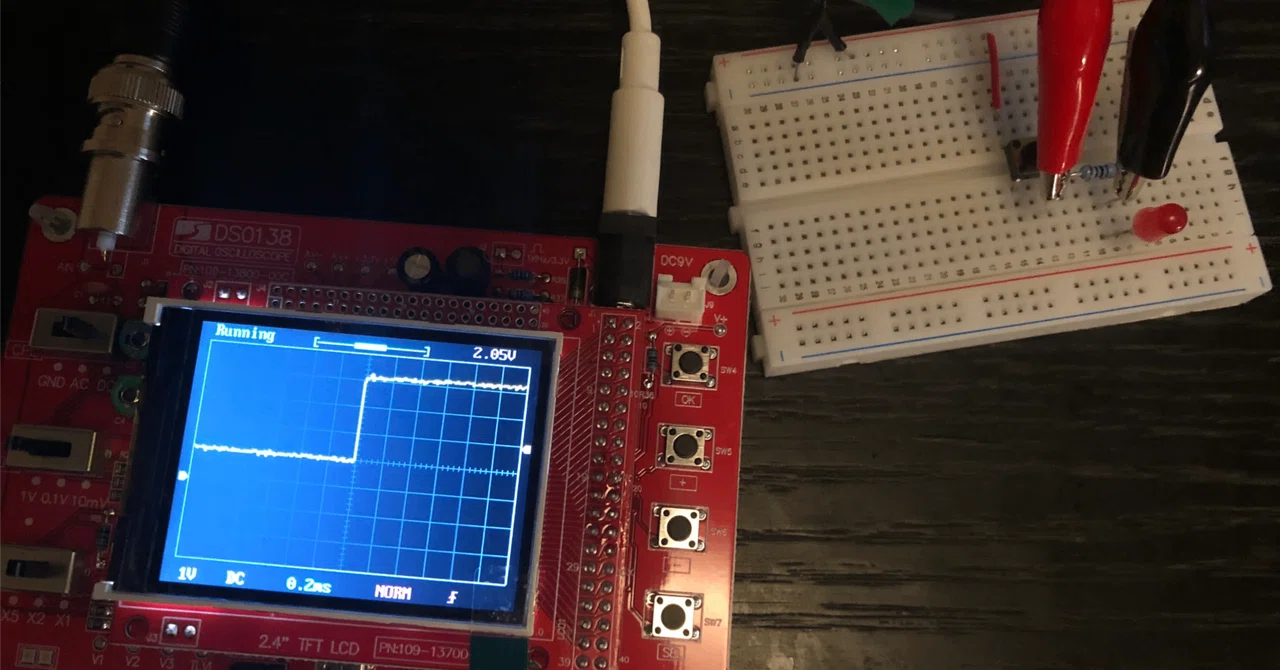

実験：スイッチ付きLED回路の電圧変化

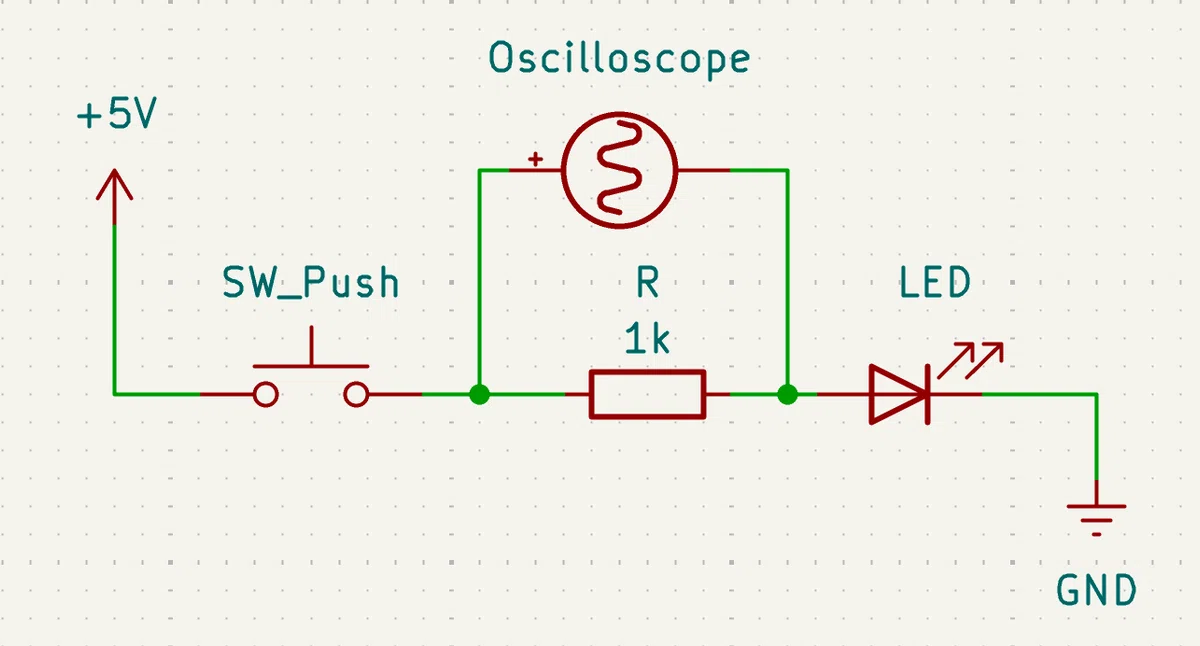

スイッチを押した際に，LEDが点灯する単純な回路において，
負荷の電圧降下を測定する．
スイッチを押した際に，LEDが点灯する．
負荷の電圧変動を測定する．
このような電圧が急激に変動した場面を測定するには，トリガー機能を用います．トリガー機能については，グラフ右側に表示されている Trigger Level Indicator を動かした上で，Trigger Mode / Trigger Slope を適切に変更して測定します．
トリガー機能を設定した上で，ボタンを押すと，電圧の時間変化が測定され，表示されます．

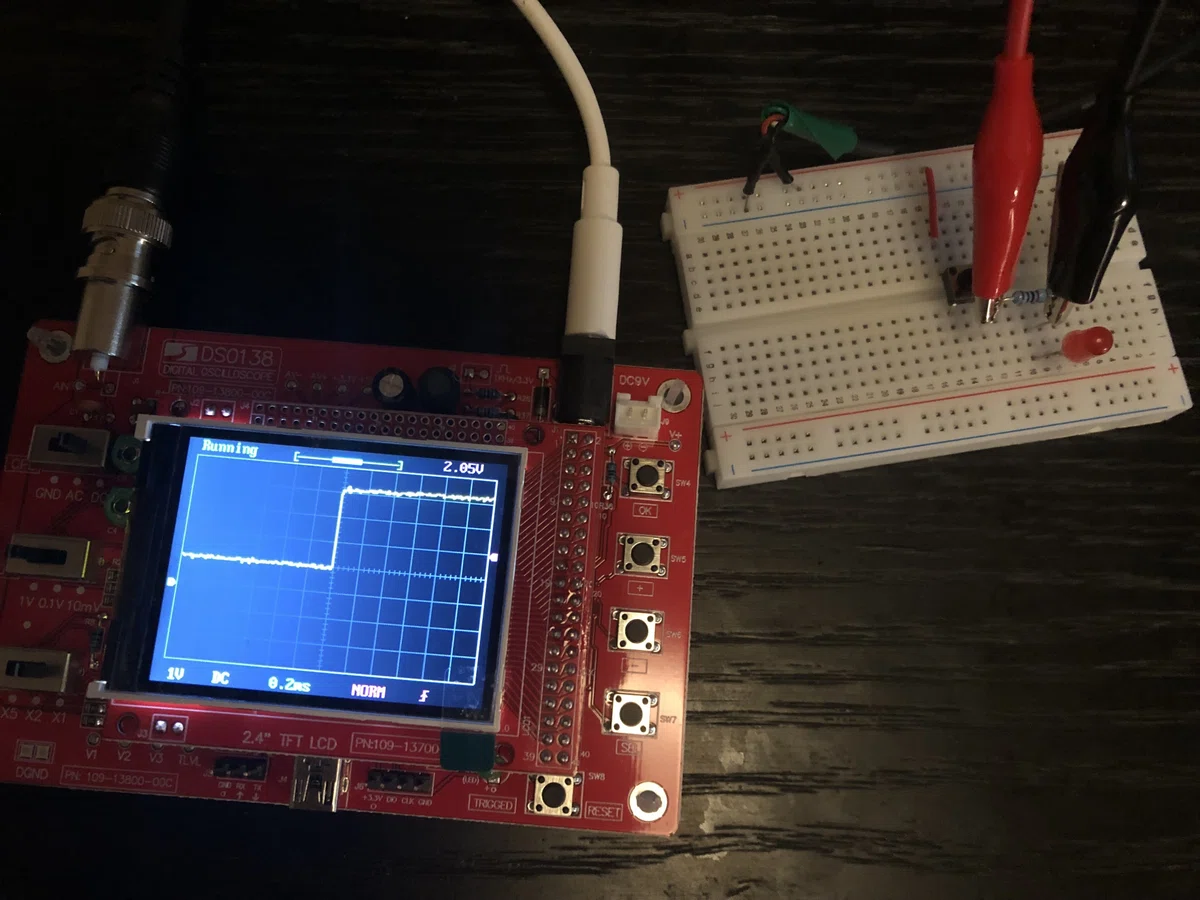

スイッチをオンにすると，負荷にかかる電圧の変化が測定される．
LEDでの電圧降下が 2V 程度で一定なので，負荷にかかる電圧は 3V ですね．
きちんと，オシロスコープでも，3V の電圧変動が測定されています．
まとめ
今回， DSO138 オシロスコープを購入したので，このテストを行いました．
キャリブレーションの方法を確認し，簡単なスイッチ付き LED 回路で，負荷にかかる電圧変動を測定しました．
安価ですが，しっかり測定できるので，
よかったら皆さんも試してみてください！
