Nukeによる歪の大きいレンズの歪補正（PTGuiパラメータ使用）

目次

概要

目的

フィッシュアイレンズのような歪の大きいレンズは、NukeのLensDistortionやCaraでの歪補正はかなり困難だと思います。
PTGui（パノラマスティッチによってできる）パラメータを利用することにより、Nukeにおいて歪のない画像に変換できます。カメラとレンズの組み合わせで１度Nuke Compを作っておけば、PTGuiを編集する必要はありません。

Nukeにおいて、歪の激しいレンズで撮った画像の歪補正を行います。

ワークフロー

以下が簡単なワークフローです。
0. パノラマ撮影
ここでは、どのような撮影をするかを解説します。
1. PTGuiパラメータ抽出
スティッチする際の要点を解説します。（PTGuiの操作に関しては説明しません）
ワークフローとは関係ありませんが、PTGuiのみで1枚の画像から歪なし画像を作る方法も紹介しています。
2. Nukeによる歪み補正画像作成
歪補正用画像に変換するためのNuke Compを解説します。
同一カメラ、同一レンズで撮影した画像であれば、上記の作業無しに歪補正が可能となります。

必要事項

この手法を使用するにあたって、必要になる項目です。

• パノラマ撮影（現像も）ができる

• PTGuiでパノラマスティッチができる

• Nukeの操作がある程度できる

• 動画を補正したい場合、動画モードでのパノラマ撮影が必要になります。

0. パノラマ撮影

パノラマ用の撮影に関しては、説明はしません。
カメラの向きは、縦横どちらでも構いません。横のほうが枚数が減ります。

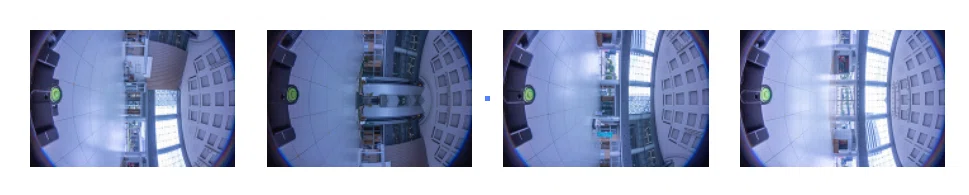

0-1. 撮影する画像

水平方向に３６０度、スティッチできるように撮影してください。（天地は要りません）
必ず、同じカメラ、同じレンズで撮影してください。（ズームレンズはなるべく使用しないでください）
パラメータ抽出の精度を上げるために、オーバーラップ（各画像の重なり部分）を多めにとってください。
当然ですが、ノーダルポイントが合っているほうが最終的な制度も上がります。

1. PTGuiパラメータ抽出

PTGuiによるパノラマスティッチにより、精度の高いレンズ歪パラメータを抽出します。
■動画の歪補正
動画の歪を補正したい場合、静止画モード、同一カメラ、同一レンズで撮影した画像では歪補正できません。
画角やアスペクト比が変わってくるためです。動画モードでパノラマ撮影し、静止画に変換してください

1-1. 画像準備（Nuke）
