TOTOと聞いて、何を思い浮かべるだろうか?

多くの人は、まずトイレを思い浮かべると思う。

ウォシュレット。便器。水回り。住宅設備。

もちろん、それで正しい。

ただ、AI半導体の製造現場では、

TOTOはまったく別の顔を持っている。

NVIDIAのGPU。
データセンター。
AIサーバー。
3D NAND。
先端半導体。

その製造ラインの奥深くで、

TOTOのセラミック部品が使われている。

しかも、ただの部品ではない。

シリコンウェハーを真空中で固定し、
温度を均一に保ち、ゴミを出さないための重要部品。

名前は、静電チャック。

ざっくり言えば、AIチップを作るときに、
ウェハーを下から支える「超精密な台」だ。

TOTOは、100年以上ずっとセラミックを焼いてきた会社だ。

便器を焼く。
洗面器を焼く。
そして今は、半導体製造装置の中で使うセラミックを焼く。

つまりTOTOの本質は、トイレ屋というより、

「焼きムラを出さずにセラミックを焼く会社」

だ。

この“焼く技術”が、いま、
AIチップの歩留まりを支えている。

■売上の1割が、利益の半分を稼ぐ

まず数字から見てみよう。

TOTOの2026年3月期決算。

連結売上高は7,374億円。
連結営業利益は537億円。

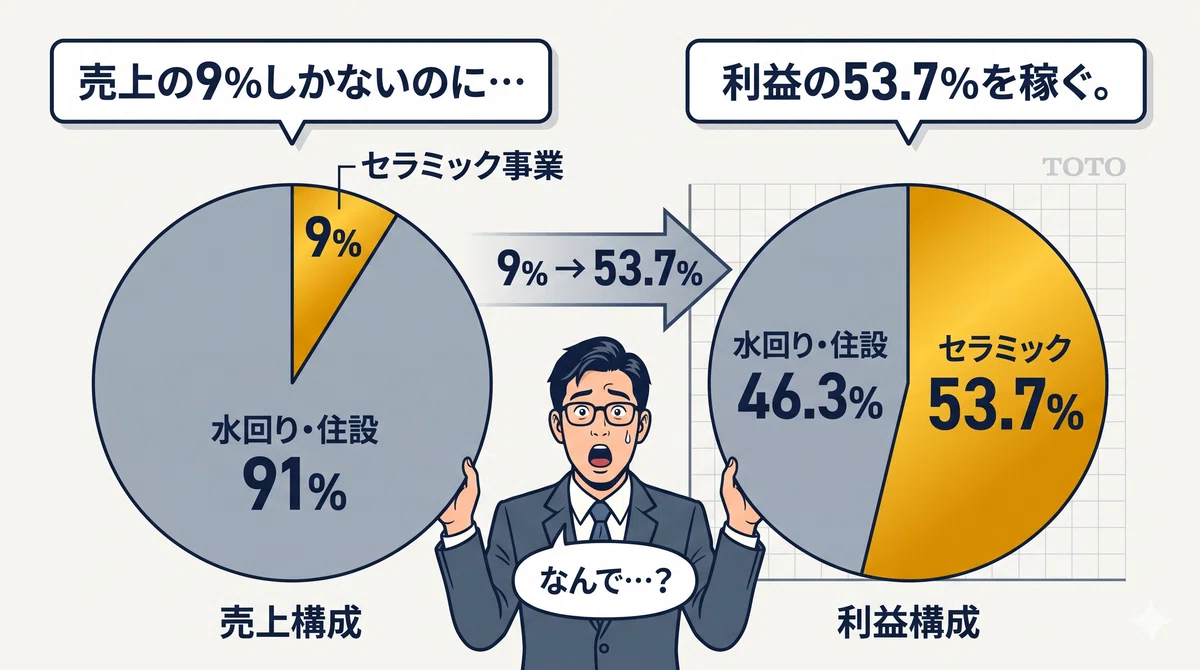

このうち、セラミック事業を含む新領域事業は、

売上高674億円。
全体の約9%。

ところが営業利益は289億円。

全体の53.7%。

営業利益率は約43%。

つまり、TOTO全体で見ると売上の1割にも満たない事業が、
利益の半分以上を稼いでいる。

しかもこの事業は、
前年比で売上+34%、営業利益+42%と大きく伸びている。

TOTOの株価が注目された理由は、
便器が急に売れまくったからではない。

半導体向けセラミックが伸びているからだ。

では、なぜトイレの会社が、半導体製造のど真ん中にいるのか。

答えはシンプル。
トイレの材料が、半導体の静電チャックの主材料と似ているから。

便器の主原料は、アルミナを含むセラミック。
静電チャックの主材料も、アルミナ系セラミック。

同じセラミック。

ただし、求められる精度はまったく違う。

便器なら、丈夫で、汚れにくく、
水に強ければいい。

でも静電チャックは違う。

まずは次の章で、
この圧倒的な利益率を誇る、
静電チャックとは何か？

から見ていこうと思う。

■静電チャックとは何か──真空中でウェハーを掴む台

半導体チップは、シリコンウェハーという薄い円盤の上に作られる。

直径30cmくらいの、ピカピカした円盤。

このウェハーを、
製造装置の中で正確に固定する必要がある。

普通に考えると、吸盤で吸えばよさそうだ。


掃除機みたいに空気を吸って、
ウェハーを台にくっつける。

これが真空チャック。

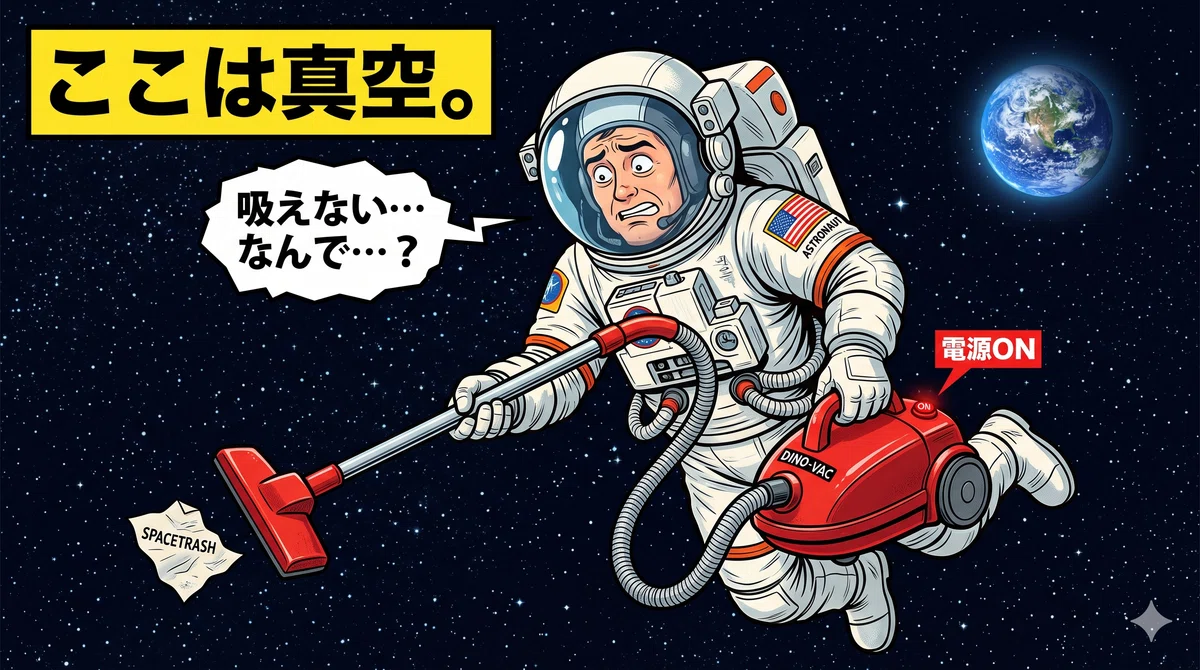

でも、最先端の半導体製造装置の中では、それが使えない。

なぜなら、装置の中がすでに真空だから。

真空の中で、真空吸着はできない。
空気がない場所で掃除機を動かしても意味がないのと同じだ。

そこで使うのが、静電気の力だ。

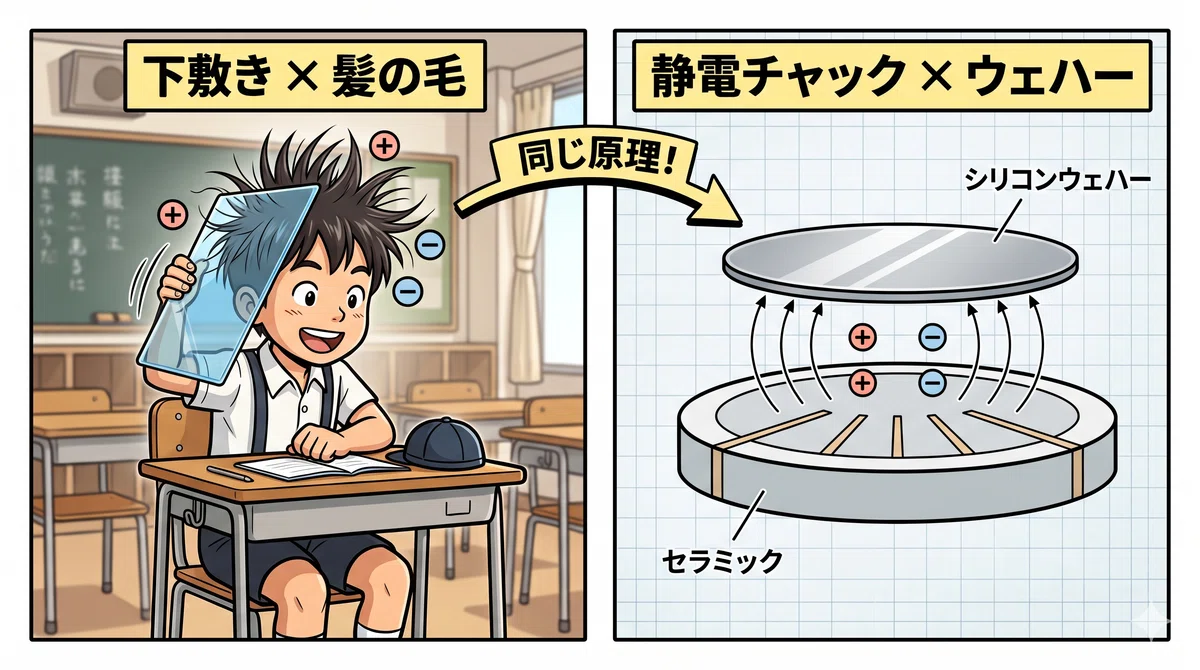

子どものころ、下敷きを髪の毛にこすって、
髪の毛を逆立てたことがあると思う。

あれと同じ。

プラスとマイナスが引き合う力で、
ウェハーを台に吸い付ける。
この台が、静電チャックだ。

名前は難しいが、役割はわかりやすい。

真空中で、電気の力だけでウェハーを掴む台。

これがなければ、ウェハーは動く。
ウェハーが動けば、
ナノメートル単位の加工はできない。

加工がズレれば、チップは不良品になる。

つまり静電チャックは、表に出てこないけれど、
半導体製造の足元を支える重要部品だ。

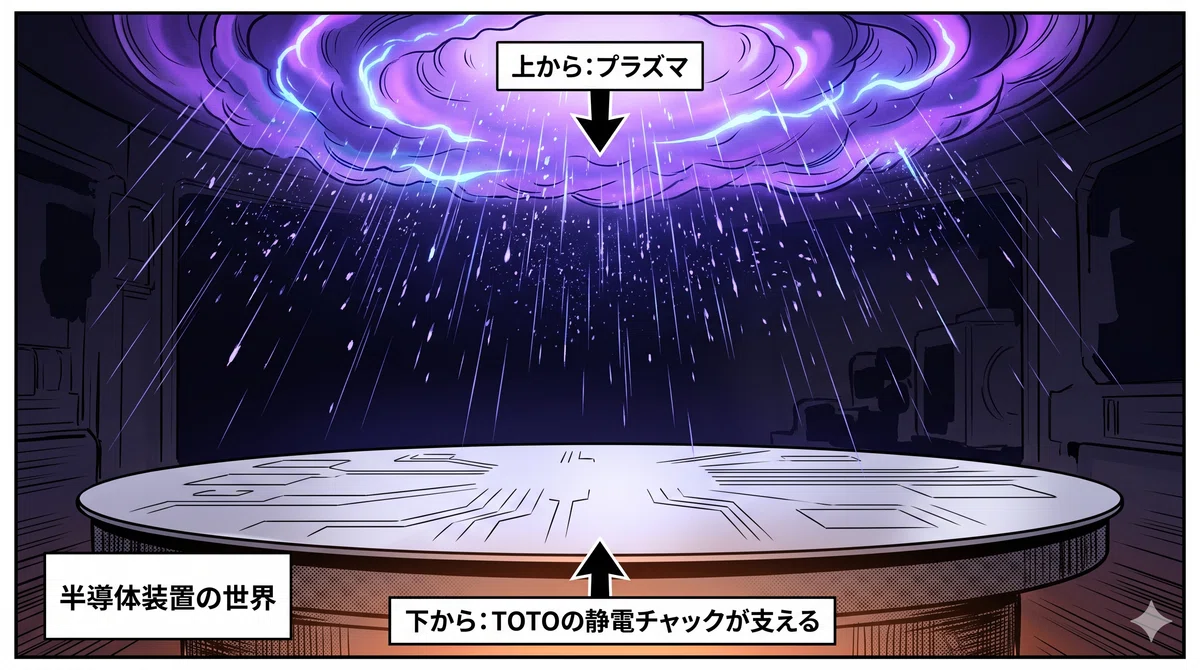

ここで、少し想像してほしい。

あなた自身が、シリコンウェハーになったとする。

あなたは今、半導体製造装置の中にいる。

周りは真空。
音はほとんどない。
でも、静かだから安全というわけではない。

上からは、プラズマが降ってくる。
プラズマとは、ざっくり言えば、電気を帯びたガスだ。

そのプラズマが、
あなたの表面をナノメートル単位で削っていく。

これがエッチング。
半導体の回路を作るために、
いらない部分を削る工程だ。

ただし、削り方が少しでもズレると終わる。

深く削りすぎてもダメ。
浅すぎてもダメ。
横に広がってもダメ。
ゴミが一粒落ちてもダメ。

その間、

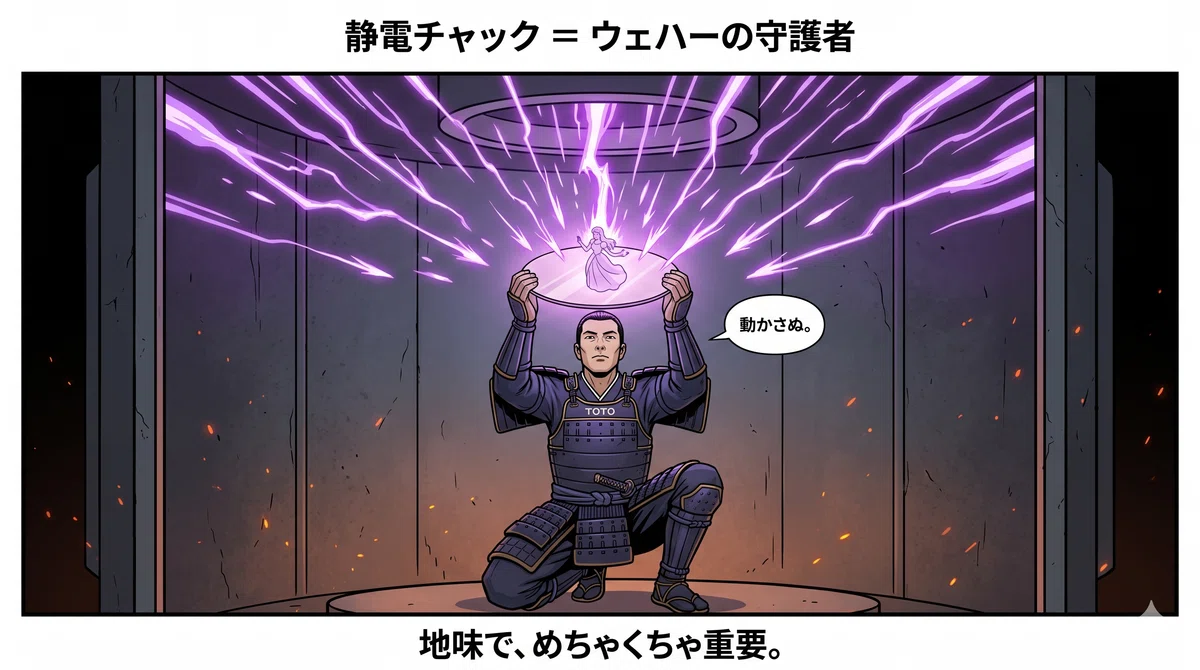

あなたの下にはTOTOの静電チャックがいる。

あなたを動かないように掴み、
温度を一定に保ち、
プラズマに削られてもゴミを出さないように耐えている。

これが静電チャックの仕事だ。

地味すぎる。

でも、めちゃくちゃ重要。

半導体製造では、主役に見えるのはGPUやメモリだ。
でも、その主役を作る現場では、
こういう“足元の部品”が歩留まりを決める。

TOTOは、そこにいる。

■本当のMoatは「掴む力」ではなく「焼きムラを出さない力」

ここで大事なのは、静電チャックの原理そのものではない。

電気で掴む。
真空中で固定する。

ここまでは、理屈としてはわかる。

でも、TOTOの本当の強みはそこではない。

本当の強みは、

そのセラミックの板を、どれだけ均一に焼けるか

にある。

トーストで考えてみよう。

同じパンを、同じトースターに入れても、焼きムラが出ることがある。

右だけ焦げる。
真ん中だけ白い。
端だけ硬い。

家庭なら、それでも食べられる。

でも半導体では、これが許されない。

静電チャックの中に、ほんの少しでも密度のムラがあるとする。

すると、熱の伝わり方にムラが出る。

熱のムラは ⇒ ウェハーの温度ムラになる。
温度ムラ ⇒ エッチングの削れ方のムラになる。
削れ方のムラは ⇒ チップの不良になる。

つまり、

静電チャックの焼きムラが
そのままチップの不良率につながるのだ。

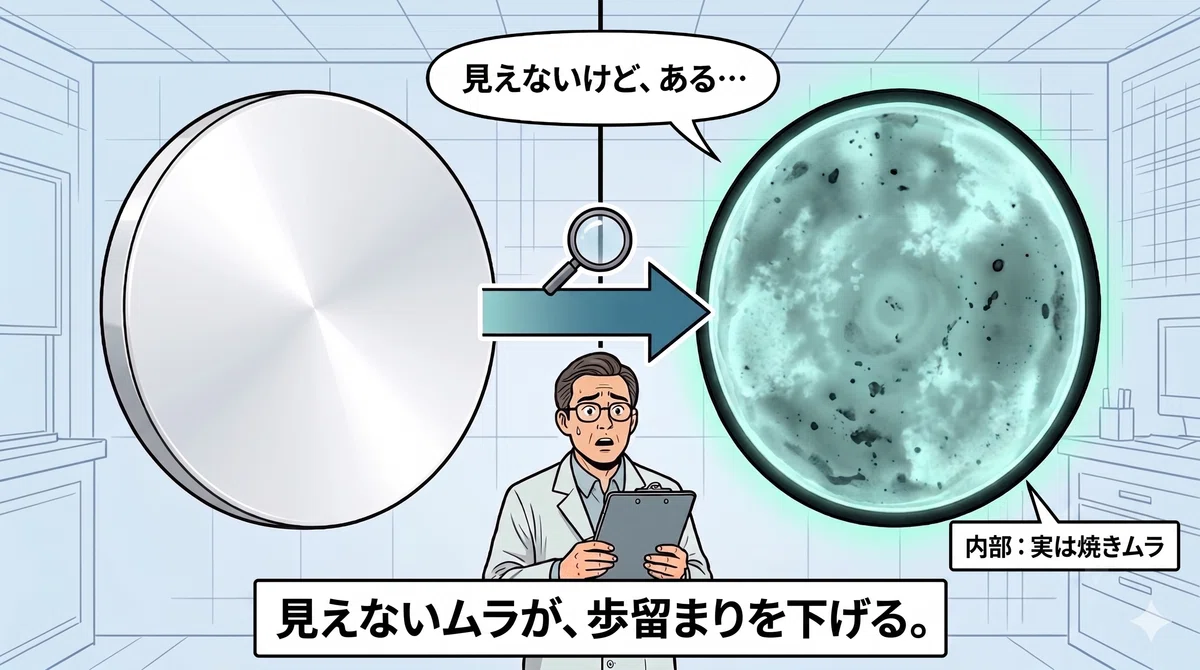

しかも、怖いのはその焼きムラが目に見えないことだ。

トーストなら焦げ目が見える。
でもセラミック内部の密度ムラは、ぱっと見ではわからない。

見えない焼きムラが、AIチップの歩留まりを下げる。

しかも今のAIチップはかなり高価だ。
これが、静電チャックのせいで不良になってしまっては、
静電チャックを使う側はたまったものではない。

多少高価でも、精度の高い静電チャックを使用したいと思うのが自然だろう。

これがTOTOの高利益率の原点だ。

TOTOのMoatは、「セラミックを作れること」ではない。

セラミックなら、他社も作れる。
アルミナも買える。
焼成炉も買える。
設計思想も調べられる。

でも、目に見えない焼きムラを出さずに、毎回同じ品質で焼けるか。

ここが違う。

TOTOは1917年に創業し、

100年以上セラミックを焼いてきた。

1976年にファインセラミックスの研究を開始。
1988年には静電チャックの量産を始めた。

便器を焼いて100年。

半導体用に焼いて40年。

その積み重ねが、いまAI半導体の製造装置の中で効いている。

■なぜAIメモリにTOTOが効いてくるのか

ここからが投資家にとって重要な部分だ。

AI需要が伸びると、GPUだけでなく、
その周辺にあるメモリ需要も伸びる。

ひとつは、データを一時的に高速処理するDRAM。
特にAI GPUに使われるHBMは、
DRAMを縦に積み上げた高性能メモリだ。

DRAMについては下記で解説している👇👇

もうひとつは、データを保存するSSD。
そのSSDの中に入っているのが、3D NANDフラッシュメモリだ。
NANDに関しては下記記事がおすすめ👇👇

つまりAI需要は、GPUだけで終わらない。

HBM/DRAMにも効く。
SSD用の3D NANDにも効く。

そしてこの両方で重要になるのが、

半導体を「深く・細く・均一に加工する技術」だ。

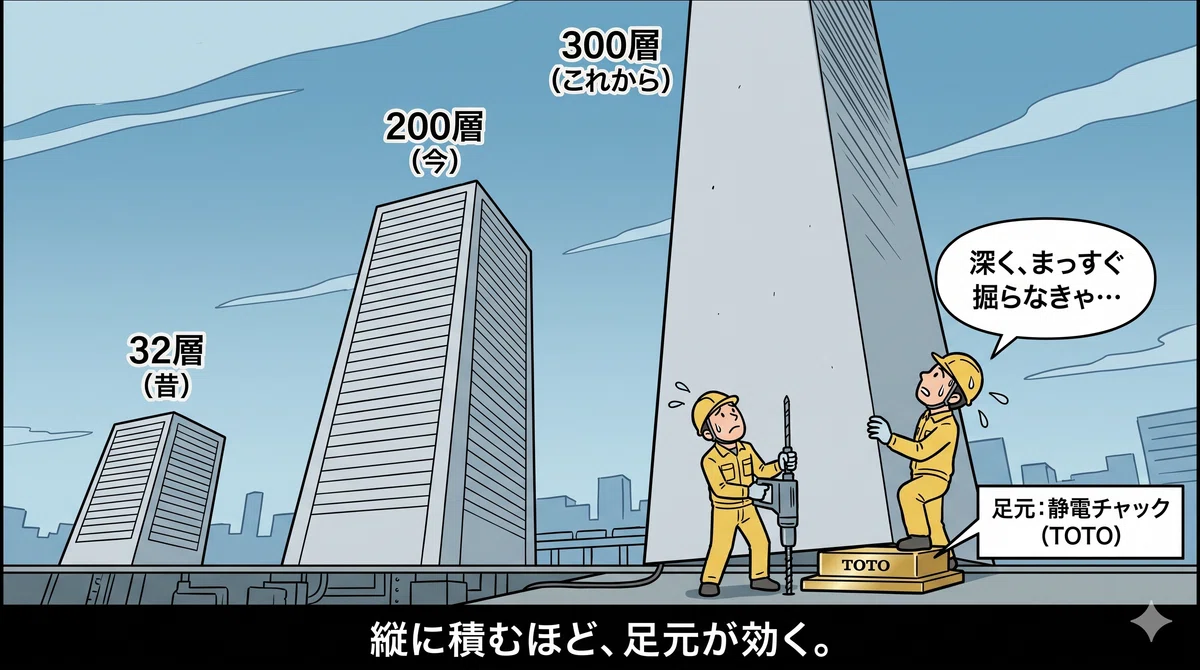

3D NANDは、
メモリの部屋を横に広げるのではなく、
縦に積み上げる技術。

昔は32層。
今は200層超。
今後は300層超も見えている。

層が増えると、深い穴をまっすぐ掘る必要がある。

一方、DRAMも同じ方向で難しくなっている。

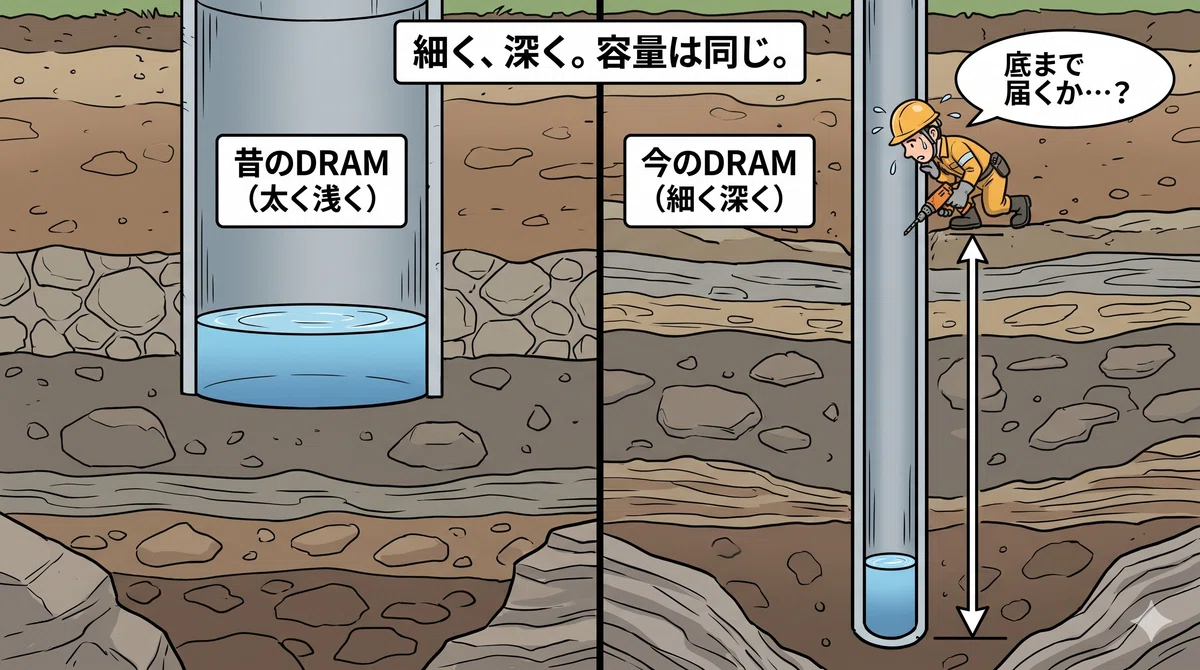

DRAMは、電気を貯める小さな“筒”のような構造を持つ。

微細化が進むと、横の面積は小さくなる。
でも、電気を貯める量は確保しないといけない。

だから、より細く、より深い構造を作る必要が出てくる。

つまりNANDもDRAMも、方向性は同じだ。

深い穴を掘る。
細い構造を作る。
側面をきれいに保つ。
底まで均一に届かせる。
ウエハー全体で温度をそろえる。
ゴミを極限まで減らす。

ここでエッチング（削る）工程が
どんどん難しくなる。


エッチング時間が長くなる。
プラズマにさらされる時間も長くなる。
温度管理もシビアになる。
ゴミ一粒のダメージも大きくなる。

だから、静電チャックの重要性が上がる。

静電チャックは、
ウエハーをただ固定する板ではない。

プラズマの中でウエハーを安定して保持し、
温度を制御するための部品だ。

AI需要が伸び、DRAM/NANDが伸びる。
この流れの中に、TOTOのセラミック事業がいる。

■「誰でも真似できそう」に見えて、真似できない理由

ここで、自然な疑問が出る。

アルミナなら買える。
焼く装置も買える。
静電チャックの原理も公開されている。

では、なぜ他社がすぐに追いつけないのか。

理由は、レシピが買えないからだ。

セラミックを焼くとき、
内部ではいろいろなことが起きる。

粉がくっつく。
気泡が抜ける。
結晶粒が成長する。
材料が少し縮む。
場所によって温度の伝わり方も変わる。

このすべてを、板の端から端まで均一に進めないといけない。

料理に近い。

料理でもっと重要な工程は何だろうか？

火入れだ。

昇温のスピード。
何分キープするか。
冷まし方。
炉の中の雰囲気。

こういう細かい条件の組み合わせが、最終品質を決める。

そして、そのレシピは外から見えない。

TOTOの炉の中に、暗黙知として溜まっている。

これは、以前に書いたQDレーザのMoatによく似ている。

TOTOの静電チャックも暗黙知的なレシピがMoatになっている。

装置は買える。
材料も買える。
原理も読める。

でも、レシピだけは買えない。

■もう一つの武器──粉を音速級で叩きつけるAD部材

TOTOには、静電チャック以外にも半導体向けの武器がある。

それがAD部材。

エアロゾルデポジション部材だ。

この部材は例えるなら、

半導体製造装置の内壁を守る、
セラミック製の防弾ベストのような部材だ。

半導体製造装置の中は、想像以上に過酷だ。
そこではプラズマが暴れている。

電気を帯びた粒子が飛び交い、
壁を削り、
材料をえぐり、
微細なゴミを生む。

このゴミがウェハーに落ちると、
チップはゲームオーバー。
不良になる。

数百万円、数千万円分のウェハーの上に、
目に見えないホコリが一粒落ちただけで、
回路がショートする。
利益が消える。

だから、

半導体製造では「部屋の壁」も重要になる。

静電チャックがウェハーの足元を守る部品なら、
AD部材はプラズマの部屋の壁を守る部品だ。

このAD材の作り方はかなり特殊だ。

セラミックの粉を、ガスに混ぜる。
それをノズルから一気に吹き出す。
そして、壁に叩きつける。

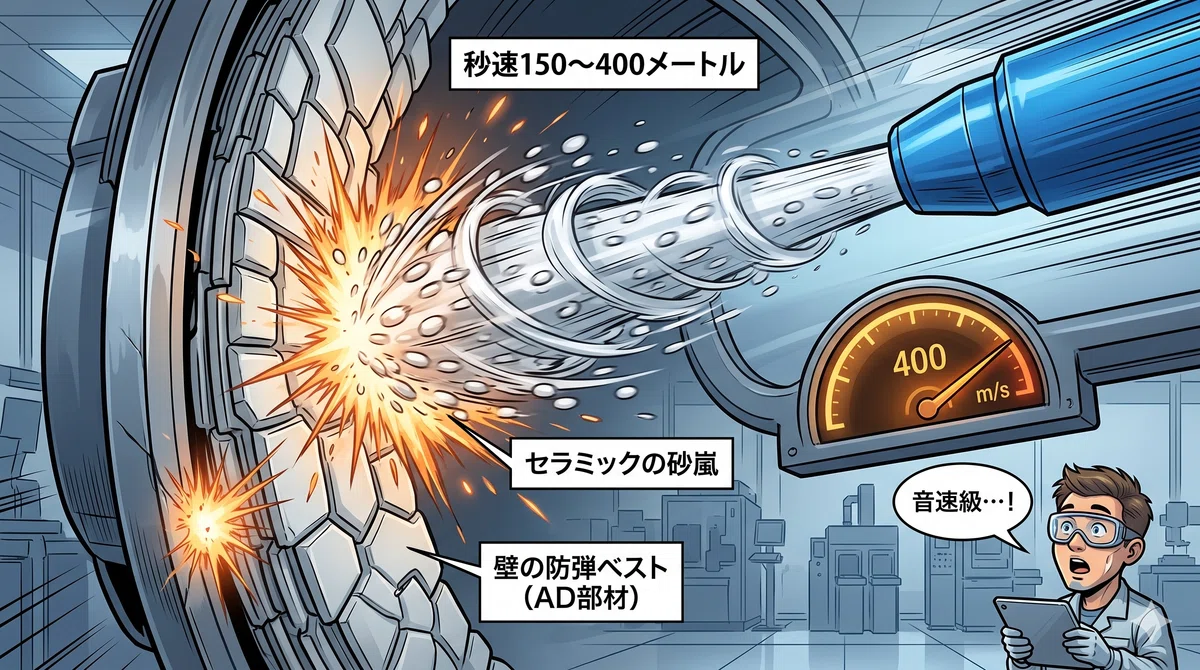

秒速150〜400メートル。

ほぼ音速級。

イメージとしては、

セラミックの砂嵐を、
ものすごい勢いで壁に撃ち込むようなものだ。

普通の塗装とは違う。

ペンキを塗るのではない。
粉をふわっと乗せるのでもない。

セラミックの粒子が壁に激突する。
ぶつかった瞬間に砕ける。
砕けた粒子が、またくっつく。
そして、緻密な膜になる。

ここにもTOTOのMoatがある。

半導体メーカーが欲しいのは「ただの硬い膜」ではない。

プラズマに削られにくく、
パーティクル（粉）を出さず、
長く安定する壁だ。

この“壊れ方まで制御するセラミック技術”こそ、
TOTOが簡単に真似されにくい理由だ。

■ただし、TOTOは独占企業ではない

ただし市場の独占性については冷静に見たい。

主なプレーヤーには、
新光電気工業、TOTO、日本碍子、京セラなどがいる。

世界の静電チャック市場では、
日本企業の存在感が非常に大きいとされるが、
TOTOだけの独占市場ではない。

TOTOの特徴は、

汎用品で価格競争するというより、
高難度のエッチング（削る）工程に使われるセラミックで強みを出している。

クオリティで勝負する会社。
だから営業利益率が高い。

TOTOは最も難しい工程で選ばれる高利益プレーヤーである。

■まとめ──TOTOは、AI半導体を足元から支える会社

ここまで見てきたように、
TOTOの半導体向けセラミック事業はかなり面白い。

表向きは、トイレ、ウォシュレット、
水回りの会社。

でも中身を分解すると、

売上の1割弱しかない新領域事業が、
営業利益の半分以上を稼いでいる。

しかもその中心にあるのが、
AI半導体やメモリの製造現場で使われるセラミック部品だ。

静電チャックは、
ウェハーを真空中で固定し、温度をそろえ、パーティクルを抑える。

AD部材は、
プラズマにさらされる装置の内壁を守り、ゴミの発生を抑える。

どちらも表には出てこない。

でも、どちらも歩留まりに直結する。

半導体投資では、
どうしてもNVIDIA、TSMC、HBM、EUV、先端パッケージのような
派手なテーマに目が行きがちだ。

もちろん、それらが主役であることは間違いない。

ただ、その主役を作る製造ラインの奥には、
もっと地味で、もっと泥臭い部品がある。

ウェハーを掴む台。
プラズマから壁を守る膜。
温度をそろえるセラミック。
ゴミを出さない材料。

TOTOがいるのは、この領域だ。

そして、この領域の強みは、
カタログスペックだけでは測りにくい。

粉をどう作るか。
どう成形するか。
どう焼くか。
どう縮ませるか。
どう冷ますか。
どうムラを消すか。
どう壊れ方まで制御するか。

その積み重ねが、TOTOのMoatになっている。

便器を焼く技術が、
ウェハーを支える技術になり、
プラズマから装置を守る技術になり、

AIチップの歩留まりを支える技術になっている。
