武者陵司：日の丸半導体・大復活論

武者陵司むしゃ りょうじ：日の丸半導体・大復活論

本稿は、元半導体アナリストの武者陵司氏が「日の丸半導体・大復活論」について、歴史的背景や技術的なパラダイムシフト、そしてマクロ政治経済の観点から詳細に解説している。その要点は以下の通りである。

1. 日本半導体産業の「凋落」と「2つの敗因」

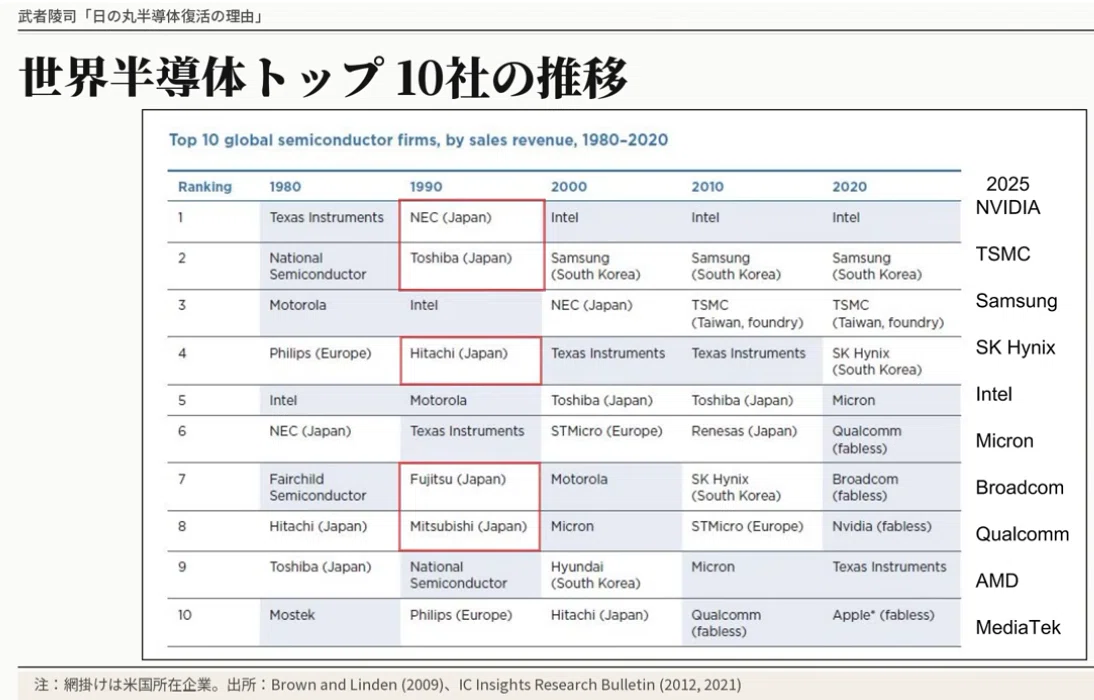

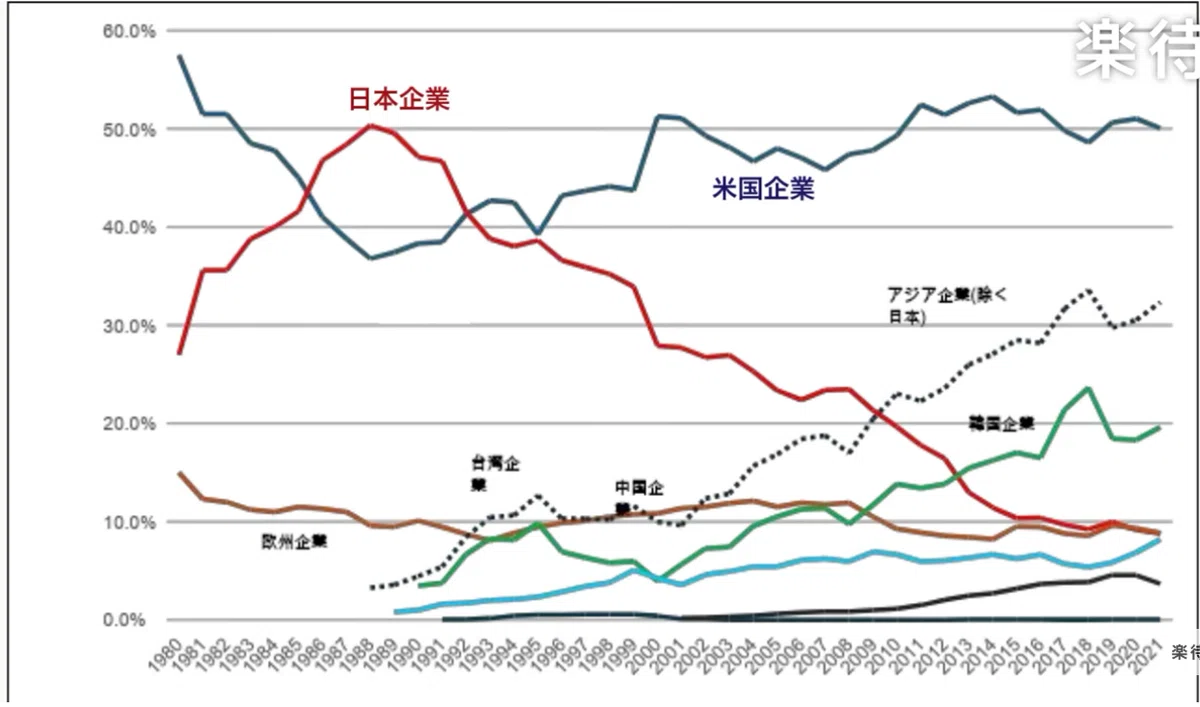

1980年代後半、日本の半導体産業は世界シェアの約5割を占める世界最強の「半導体王国」であった。1990年の世界トップ10企業のうち5社が日本企業（NEC、日立、東芝など）であったが、その後は急激に凋落し、2000年代以降はトップ10から日本企業が姿を消すこととなった [06:37]。

武者氏はこの凋落の原因として、次の2つの決定的な要素を挙げている。

• 米国の「日本叩き」と周辺国の台頭： 強すぎる日本を脅威に感じた米国は、1986年の「日米半導体協定」をはじめとする不当な貿易障壁により日本を抑え込んだ [07:38]。さらに米国は、日本に対抗するために韓国や台湾の企業（サムスンやTSMCなど）を支援する戦略をとった [08:23]。

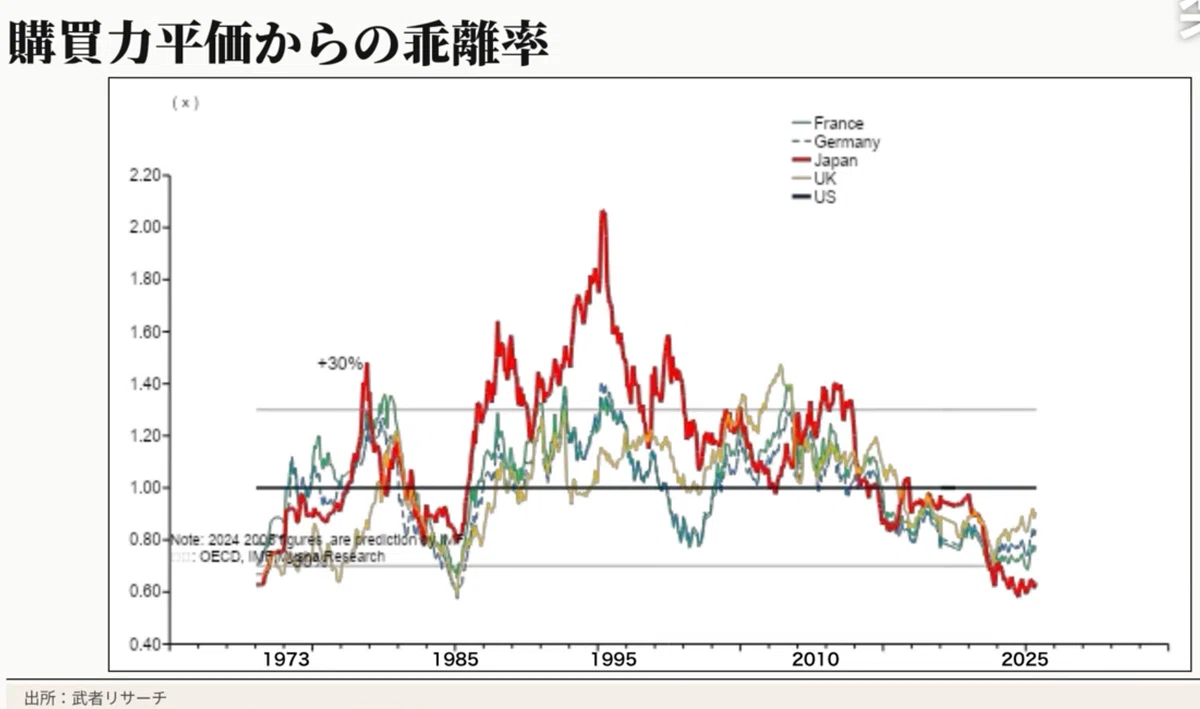

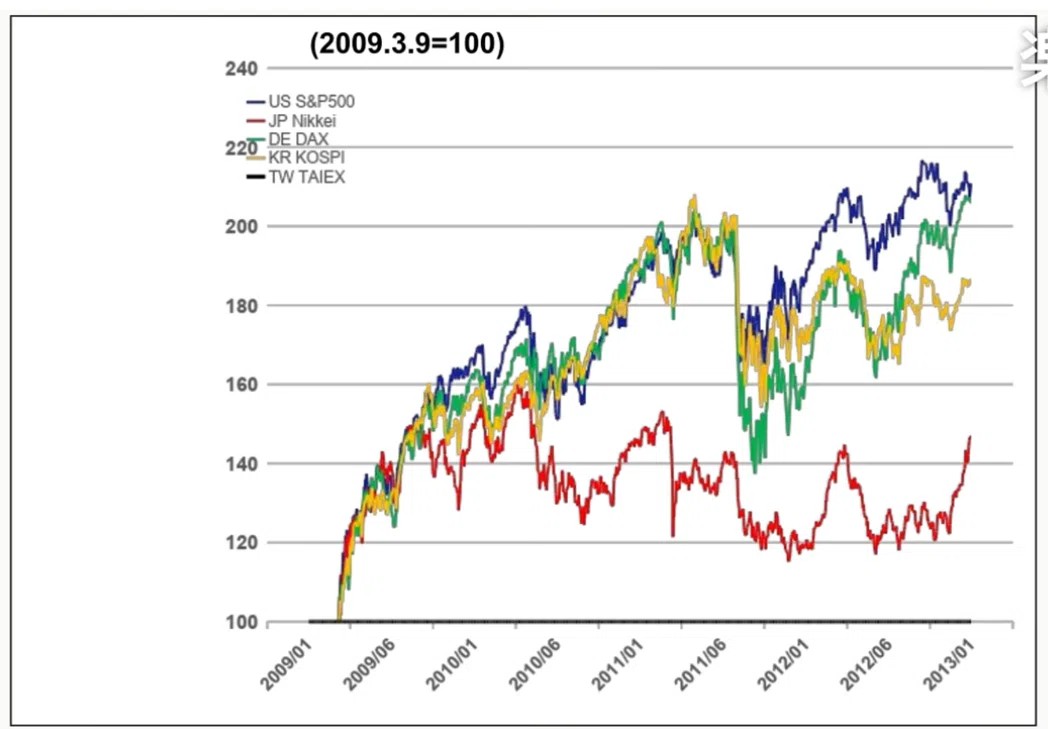

• 日本政府・日銀の「政策の誤り」： 日米摩擦以降、日本は異常な超円高（購買力平価からの著しい乖離）にさらされ、国際競争力を劇的に失った [09:20]。さらに、リーマンショック後の白川日銀総裁時代に代表される、引き締め気味の金融・財政政策がデフレを深刻化させた [10:17]。これにより、わずか数千億円の支援で救えたはずの「エルピーダメモリ」を破綻・海外売却へと追い込み、日本の貴重な産業の芽を自ら摘んでしまったと強く批判している [10:45]。

2. 2021年の転換点と「超円安」という追い風

ﾀﾋの淵にあった日の丸半導体が復活へ向かう最大の転換点は、2021年4月の菅すが・バイデン日米首脳会談である [18:51]。

米中対立が激化する中で、米国は中国のハイテク支配に対抗するため、日本に対して「強い半導体産業を再び作ってほしい」と要請した [19:26]。これを受けて国内では自民党を中心に半導体議連が立ち上がり、かつてのエルピーダ時代とは一転して、国家規模での巨額財政支援（TSMC熊本工場への補助金や、ラピダスへの約5兆円にのぼる支援金）が動き出した [20:04]。

さらに、2022年以降に急進した「1ドル＝150円台」という超円高から超円安へのシフトは、かつて円高で日本を叩いた米国が、今度は「日本への半導体投資を加速させるため」に容認している構造であり、日本の復活にとって極めて強力な追い風となっている [22:57]。

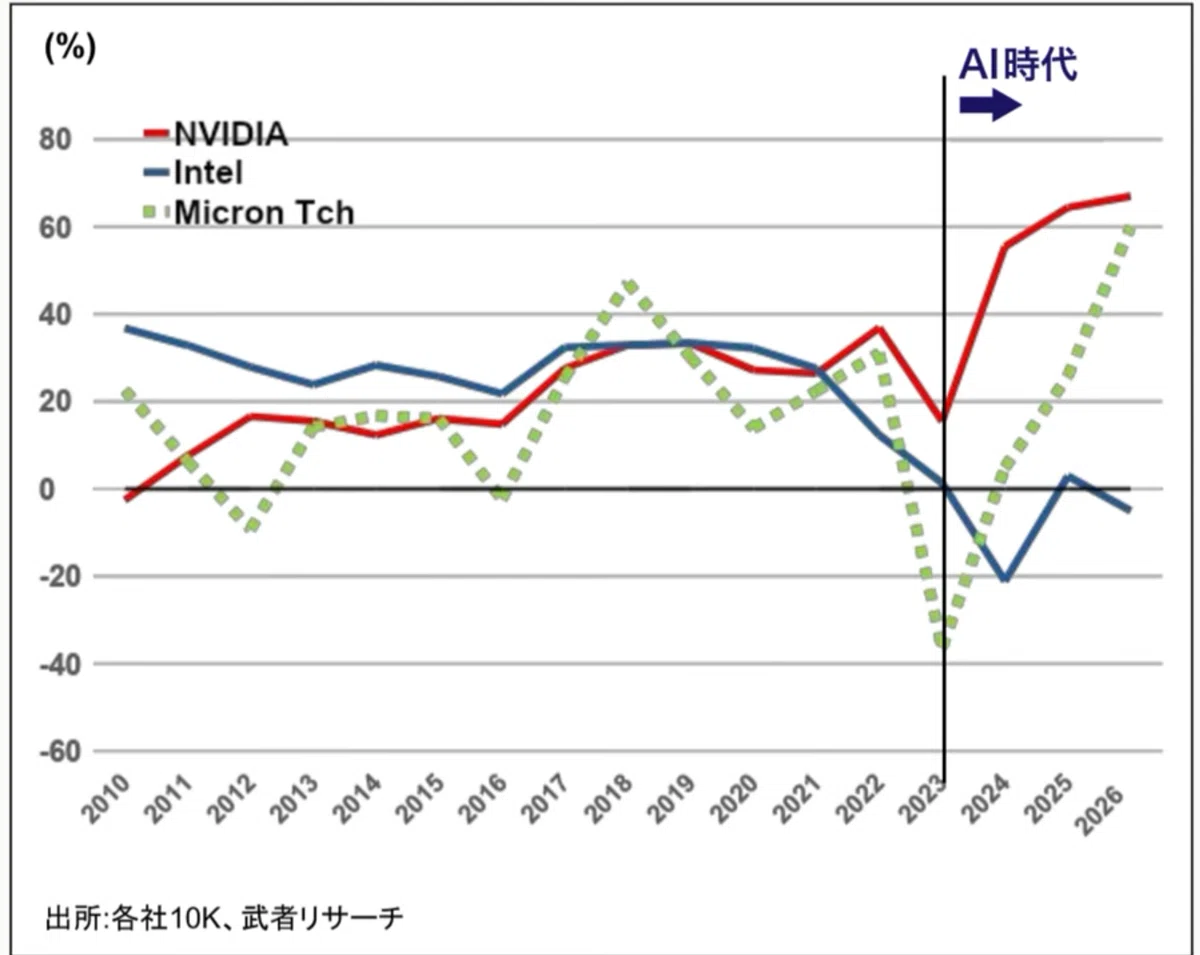

3. AI革命がもたらす「ゲームチェンジ」

現在の復活劇は一時的なブームではなく、技術のパラダイムシフトに伴う構造的なゲームチェンジである。

• 「学習」から「推論」へ（エージェントAIの登場）： これまでのAIは大量のデータを学ぶ「学習」が中心だったが、現在は具体的な課題を自ら解決する「推論（エージェントAI / フィジカルAI）」の段階に入っている [41:45]。推論のプロセスでは、演算器とメモリの間で凄まじい量のデータを高速で行き来させる必要があり、半導体の構造そのものに変化を求めている [59:00]。

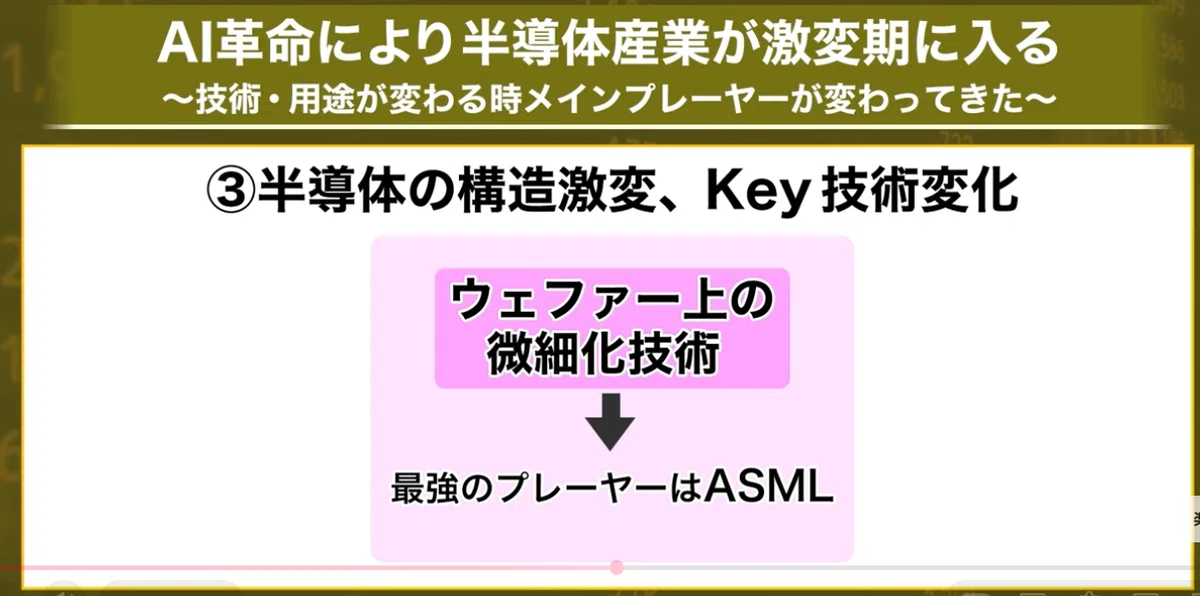

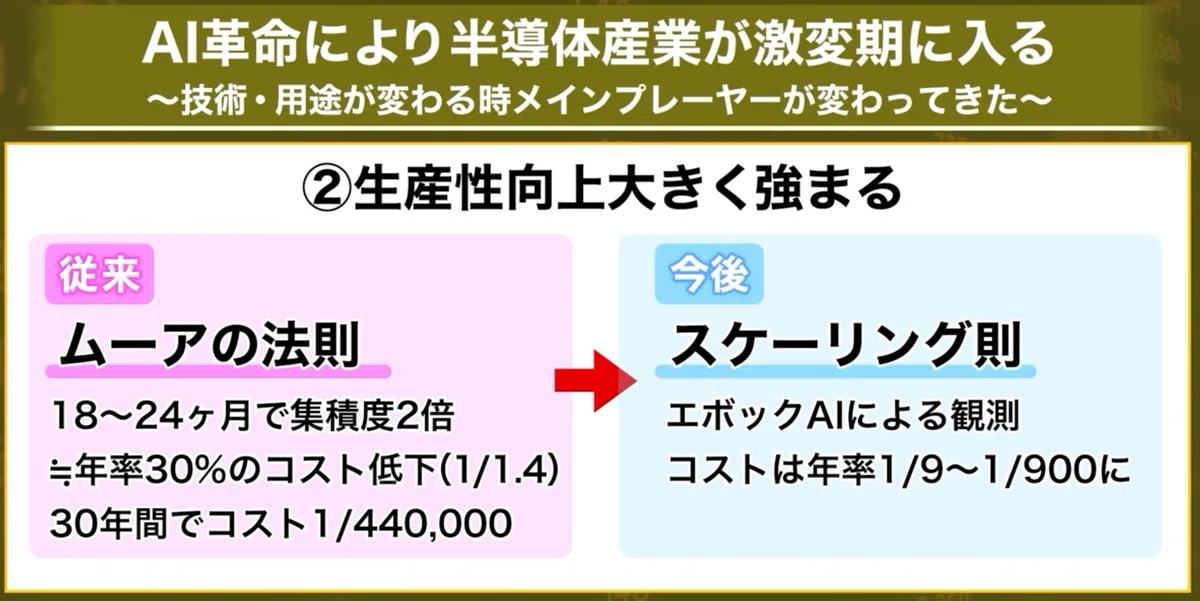

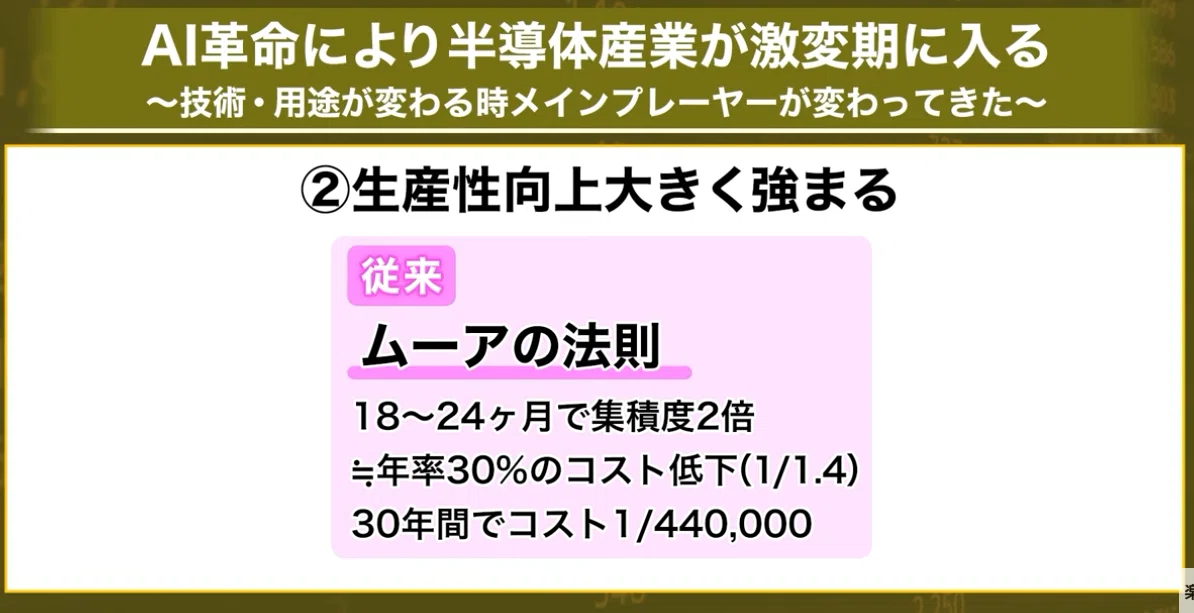

• 「ムーアの法則」から「スケーリング則」へ： 従来の半導体は、1つのチップ内のトランジスタを細かくする微細化技術（ムーアの法則）によって性能を上げてきたが、これは物理的限界（2nm前後）を迎えつつある [29:16]。現在のAI時代は、計算量・データ・パラメーターを大量に投入すればするほど性能が爆発的に向上する「スケーリング則」が支配しており、コスト低下のスピードは従来のムーアの法則を遥かに凌駕している [30:45]。

4. 日本が最強になる理由：「先進パッケージ技術」

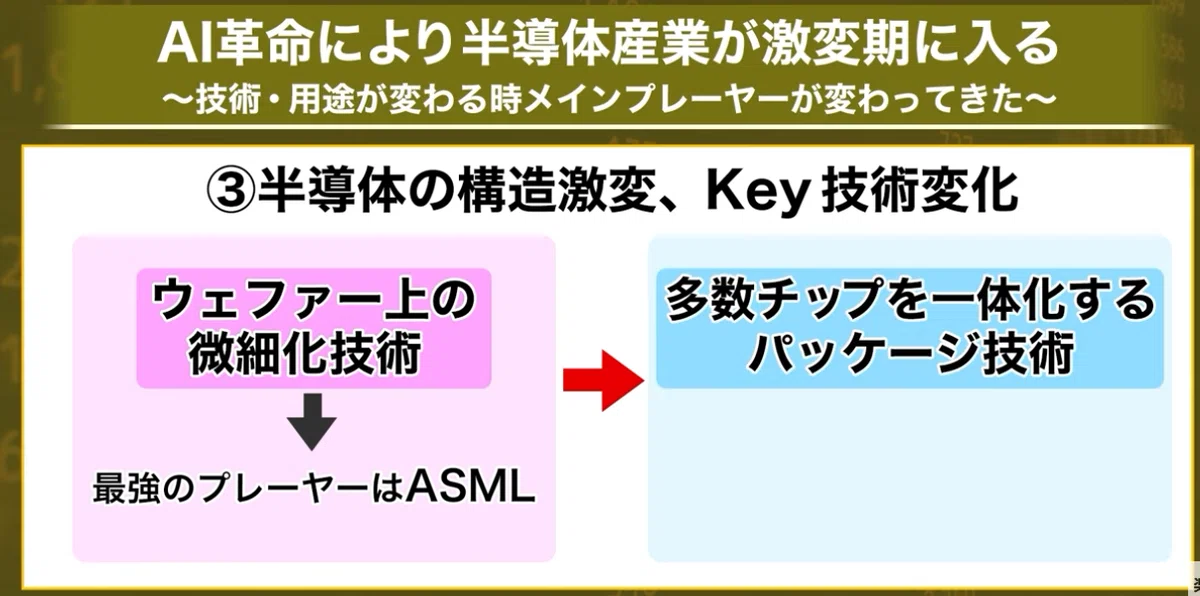

微細化の限界とスケーリング則への対応から、半導体の進化の焦点は「シリコンの中の加工」から「シリコンの外側（パッケージ化）」へとシフトした [33:33]。

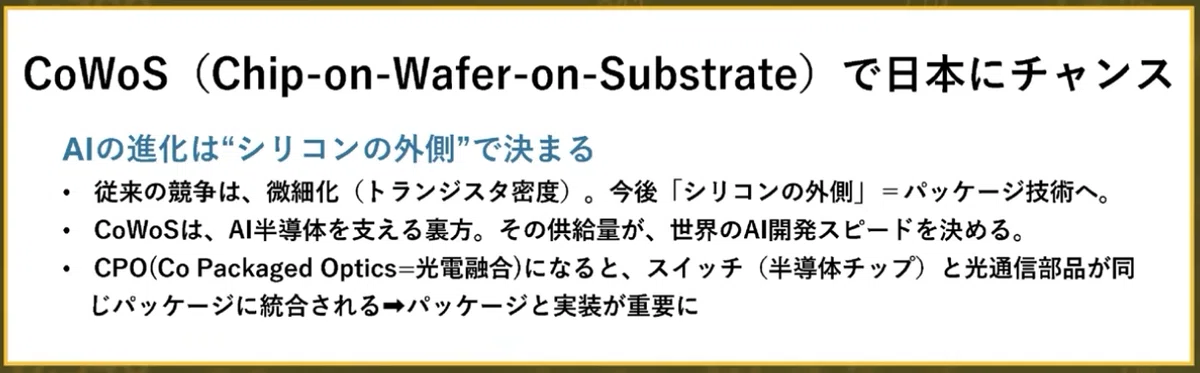

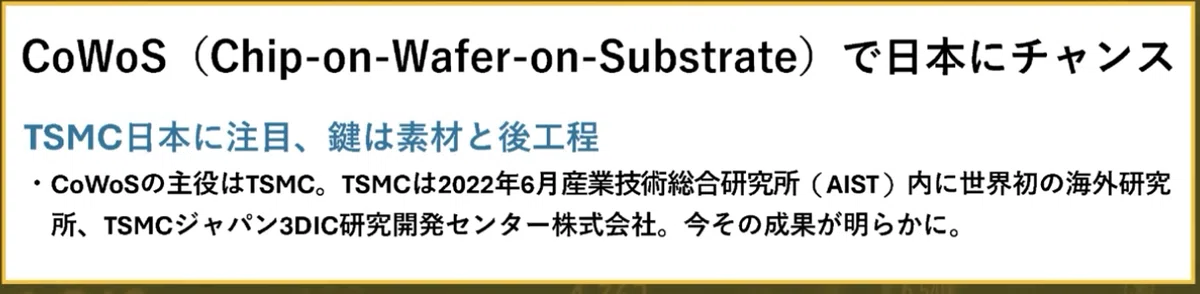

複数の異なるチップ（演算器や大容量メモリなど）を1つのパッケージ内に超高精度でまとめ、物理的距離を極限まで縮めることで、データ処理の高速化と圧倒的な省電力化を実現する「3次元パッケージ技術（TSMCのCoWoSなど）」が勝敗の鍵を握っている [35:52]。

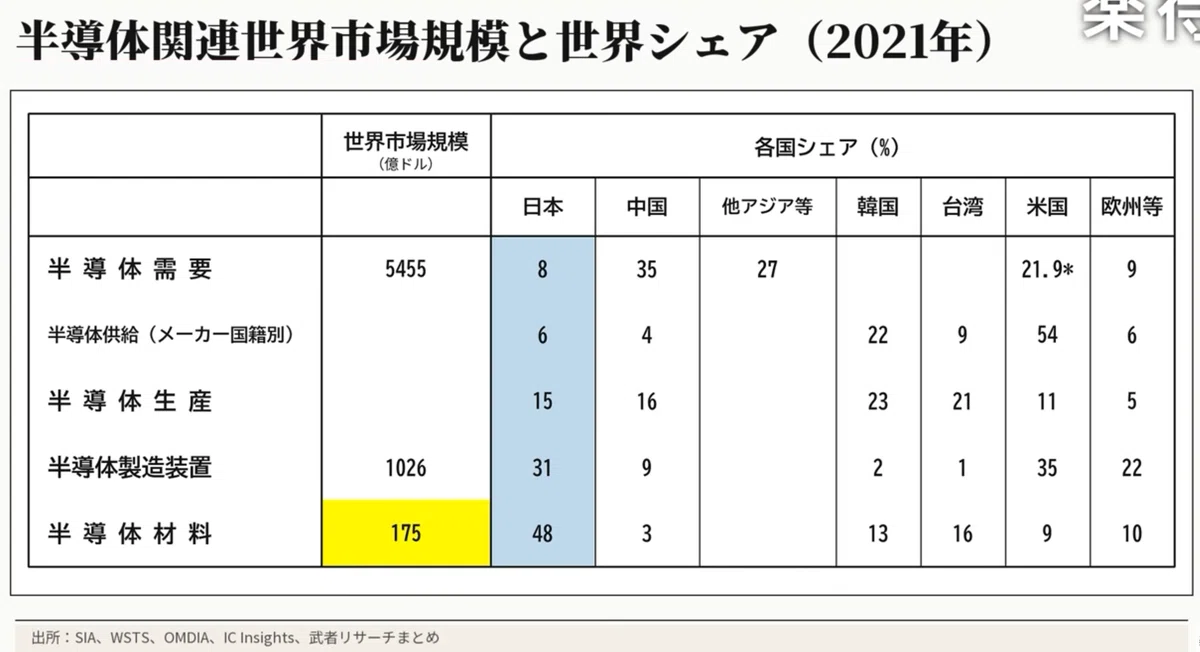

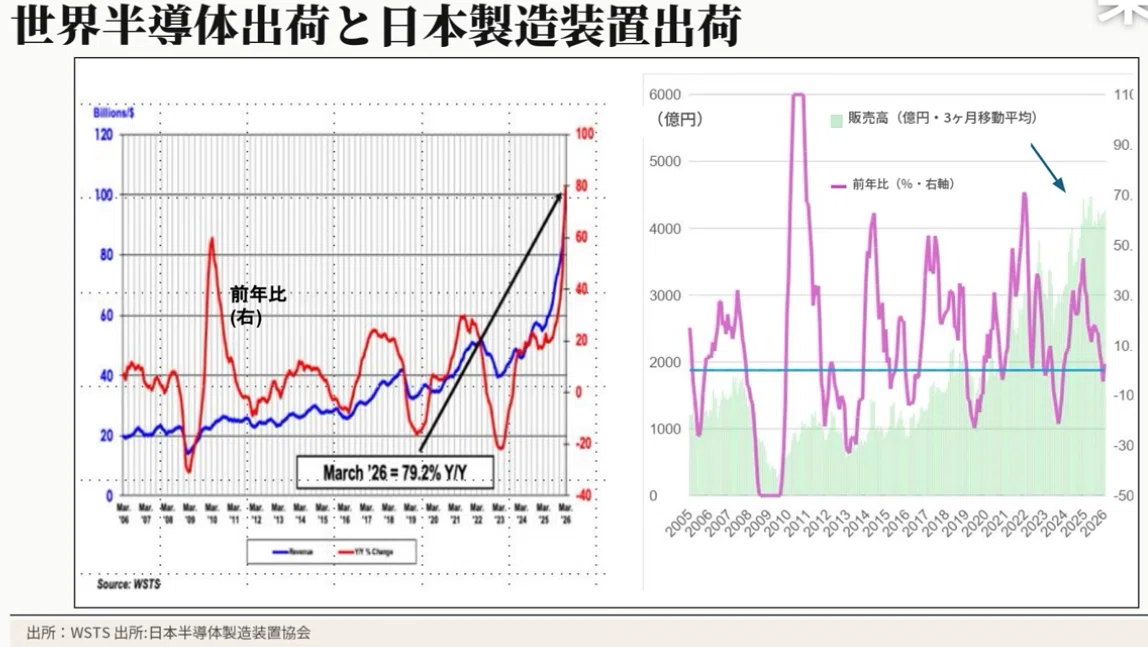

このパッケージ化に不可欠なのが、化学薬品、金属加工、特殊素材などの「精密総合力」である。日本は生産メーカー（完成品）としてはシェアを落としたものの、世界シェアの5割を占める「半導体材料」と、3割を占める「半導体製造装置」のエコシステムを強固に維持し続けてきた [24:08]。TSMCが世界初の海外研究開発所を日本の筑波（産総研内）に作ったのも、この日本の素材・装置の強みを活用するためである [38:28]。他国が簡単に真似できないニッチかつハイテクな素材分野の独壇場は、今後も日本の最大の強みとなる [41:08]。

5. 「キオクシア」の復活劇と日本経済の展望

こうしたAIの「推論化」と「パッケージ技術」の恩恵をダイレクトに受けている象徴が、日本の時価総額トップにまで躍進した「キオクシア」である [18:44]。

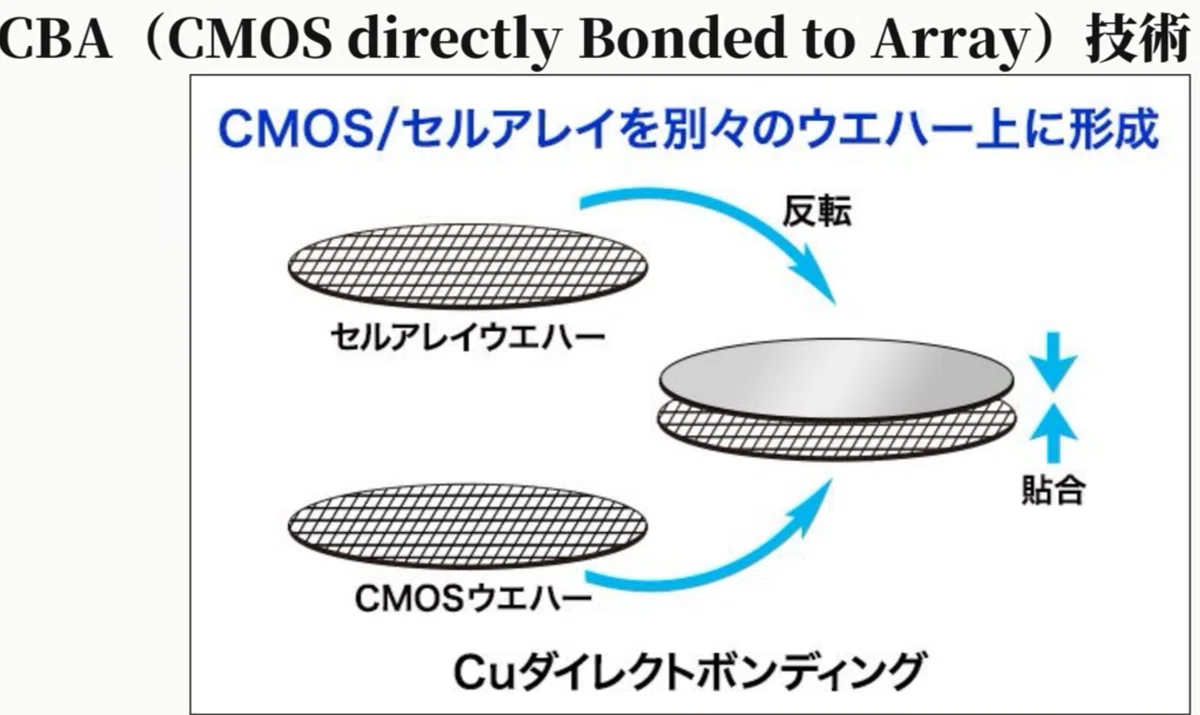

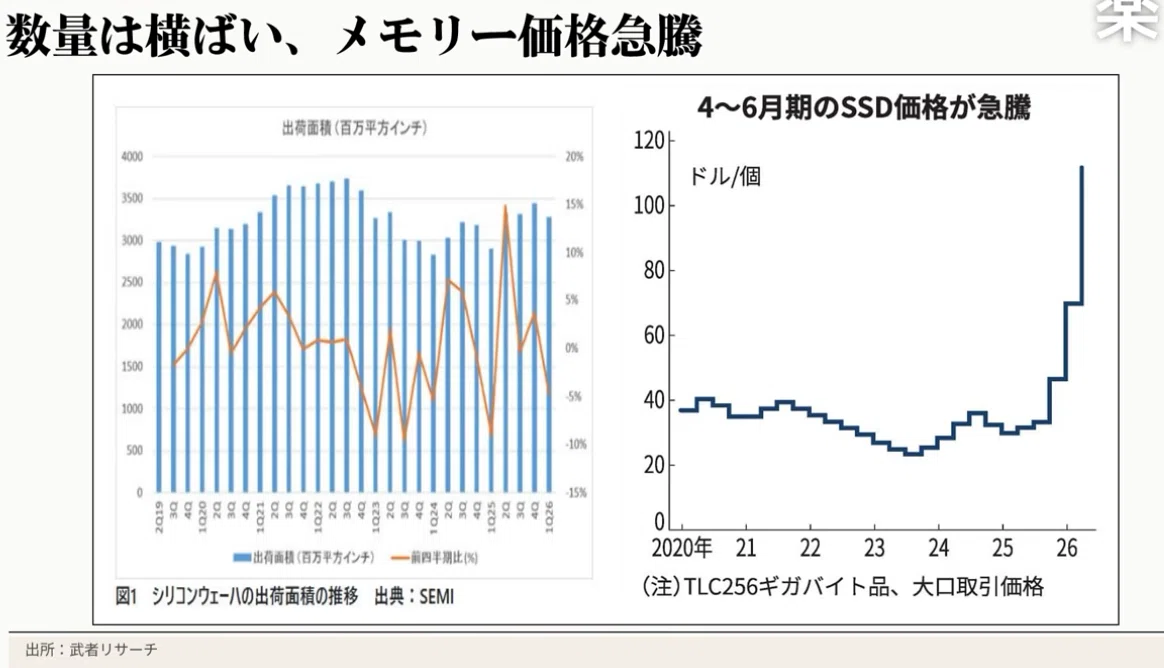

同社が手掛ける「NAND型フラッシュメモリ」は、大容量かつ低消費電力であるものの「速度が遅い」という弱点があった [59:52]。しかしキオクシアは、演算素子とメモリ素子を直接貼り合わせることで距離を縮め、高速化と省電力を両立させる独自技術「CBA（CMOS Directly Bonded to Array）」を開発し、競合他社に対して数年のアドバンテージを確保した [01:00:15]。サムスンやSKハイニックスがDRAM系の高付加価値メモリ（HBM）に注力する中で、フラッシュメモリの需要を独占する形で大復活を遂げており、これが日本半導体復活の確固たる「号砲」となっている [01:01:24]。

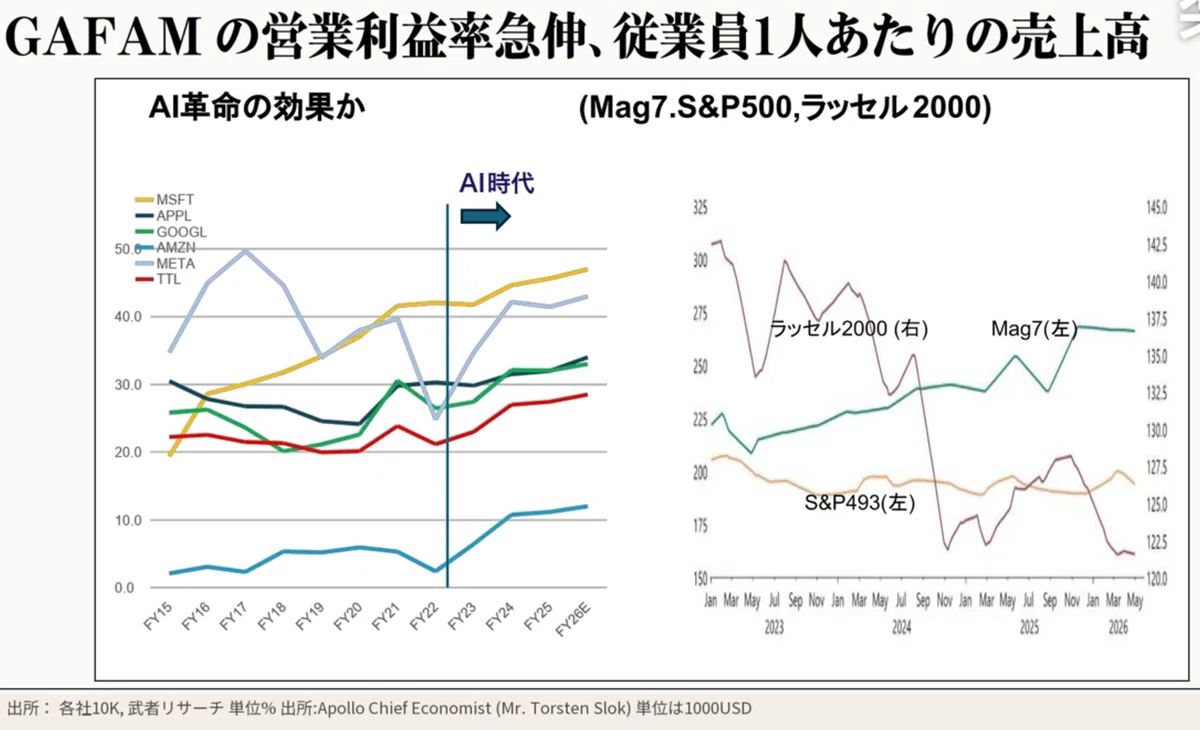

武者氏は、ガファム（GAFAM）の巨額のAI設備投資（年間100兆円規模）が、すでに投資額を上回るキャッシュフローを生み出している現実から、「AIバブル崩壊説は幻想である」と言い切る [49:22]。

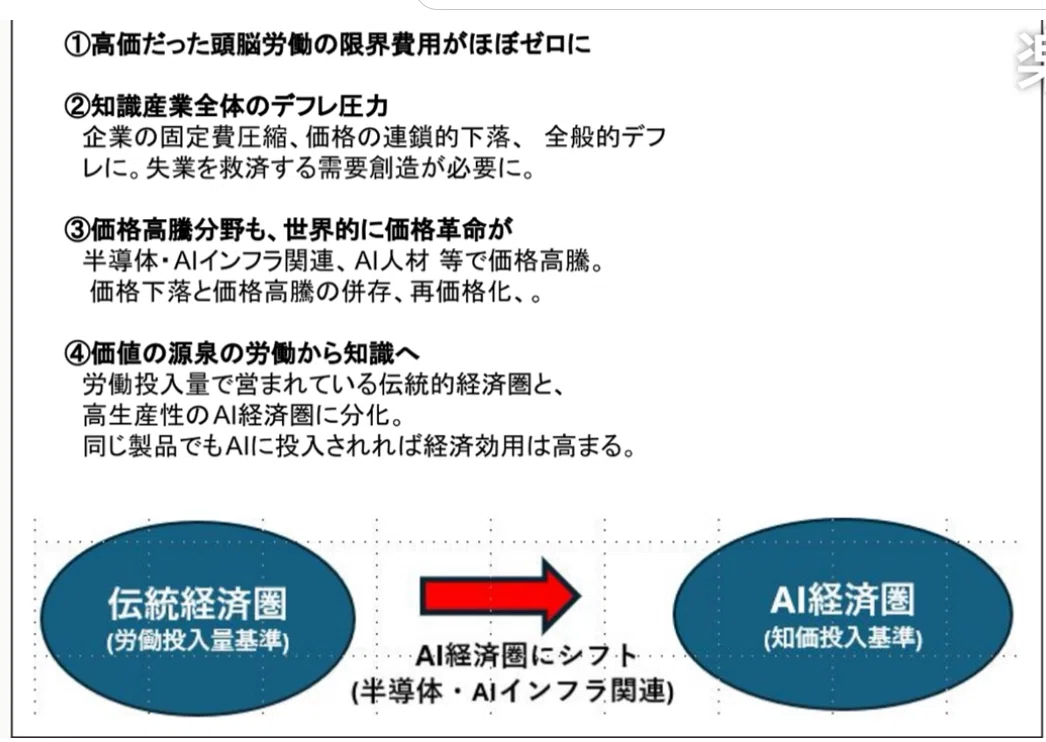

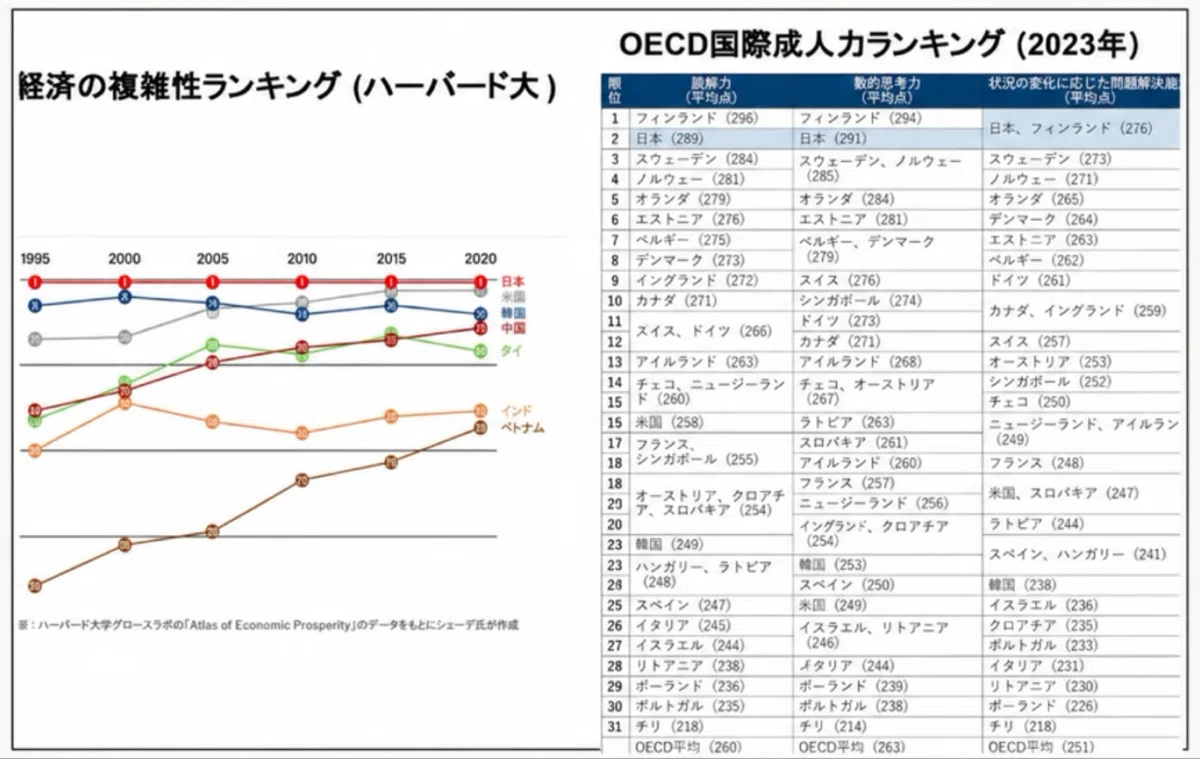

ハーバード大学による「経済複雑性ランキング」で世界1位を維持する日本の技術的裾野の広さと、OECD調査でトップクラスにある日本人の高い問題解決能力（成人スキル）を掛け合わせれば、今後伝統的経済からAI経済へのシフトが加速し、日経平均株価が10万円、15万円という驚くべき水準へ上昇していく未来は十分に現実的であると結論づけている [55:09][01:03:05]。

（出典：YouTube動画『【日経平均15万円へ】日の丸半導体「歴史的大復活」へ／「AIバブル崩壊説」は幻想／キオクシア復活は序章／AI時代に日本が最強になる理由《元半導体アナリスト・武者陵司》』）

参考図表：
