計測器を知らないと、基板評価は"勘"になる。基板・装置評価で最初に押さえたい測定器の話（導入編）
基板評価や装置立上げをしていると、よくこんな場面があります。
「電源は入っているのに動かない」
「通信がたまに落ちる」
「ノイズを入れると誤動作する」
「センサ値が変なタイミングで飛ぶ」
「温度が上がったときだけ不安定になる」
「原因は分からないけど、なんとなく怪しい」
この"なんとなく怪しい"を潰すために必要なのが、計測器です。
ただし、計測器は種類が多いです。
オシロスコープ、ロジックアナライザ、メモリレコーダ、ノイズシミュレータ、耐圧試験器、電源シミュレータ、ファンクションジェネレータ、実効値計、振動試験装置、恒温槽、……。
名前だけ見ると、初心者にはなかなかハードルが高いです。
でも、考え方はそこまで難しくありません。
大事なのは、「何を見たいのか」を先に決めることです。
今回はそんな計測器の話しです。
読者対象は、新入社員、計測器を扱ったことがない方、それに同等する方です。
ベテランには物足りない内容となります。
計測器は、基板と装置の"見えない現象"を見る道具
基板評価や装置立上げでは、目に見えないものを扱います。
電圧、電流、ノイズ、タイミング、通信、温度、振動、瞬断、立上がり、立下がり、コネクタの接触、ケーブルの引き回し。
これらは目で見えません。
だから、計測器を使って"見える形"に変換します。
つまり計測器は、単に数値を測る道具ではありません。
設計者や評価者が、現象を理解するための翻訳機です。
まず押さえたい代表的な計測器
テスター・オシロスコープ
まず、基板や装置の評価で最初に使う計測器がテスターです。
テスターは、電圧・電流・抵抗などを数値で確認するための計測器です。
たとえば、以下のような確認に使います。
電源電圧が出ているか
ヒューズが切れていないか
配線が導通しているか
抵抗値が正しいか
センサやスイッチのON/OFFが正しく変化しているか
装置の消費電流が想定範囲内か
基板評価では、まずテスターで「電源が来ているか」「短絡していないか」「配線がつながっているか」を確認します。
ただし、テスターで見えるのは基本的に数値です。
たとえば、24Vと表示されていても、その電源が一瞬落ちているのか、ノイズが乗っているのか、立上がりが遅いのかまでは分かりにくいです。
そこで使うのがオシロスコープです。
オシロスコープは、電圧の変化を時間軸で見るための計測器です。
たとえば、以下のような確認に使います。
電源の立上がり波形
リップルやノイズ
センサ信号の波形
通信波形
入出力信号の立上がり、立下がり
瞬間的な電圧低下
基板評価では、テスターで大まかな状態を確認し、オシロスコープで「時間的にどう変化しているか」を見ることが多いです。
ただし、オシロスコープは“つなげば正しい波形が見える”わけではありません。
GNDクリップの取り方、AC/DCカップリング、プローブ倍率、帯域、差動測定の要否などで、見える波形は変わります。
特にノイズ測定では、GND線を長く伸ばしただけで余計なノイズを拾うことがあります。
「波形が汚い」のではなく、測り方が汚いこともあります。
ロジックアナライザ

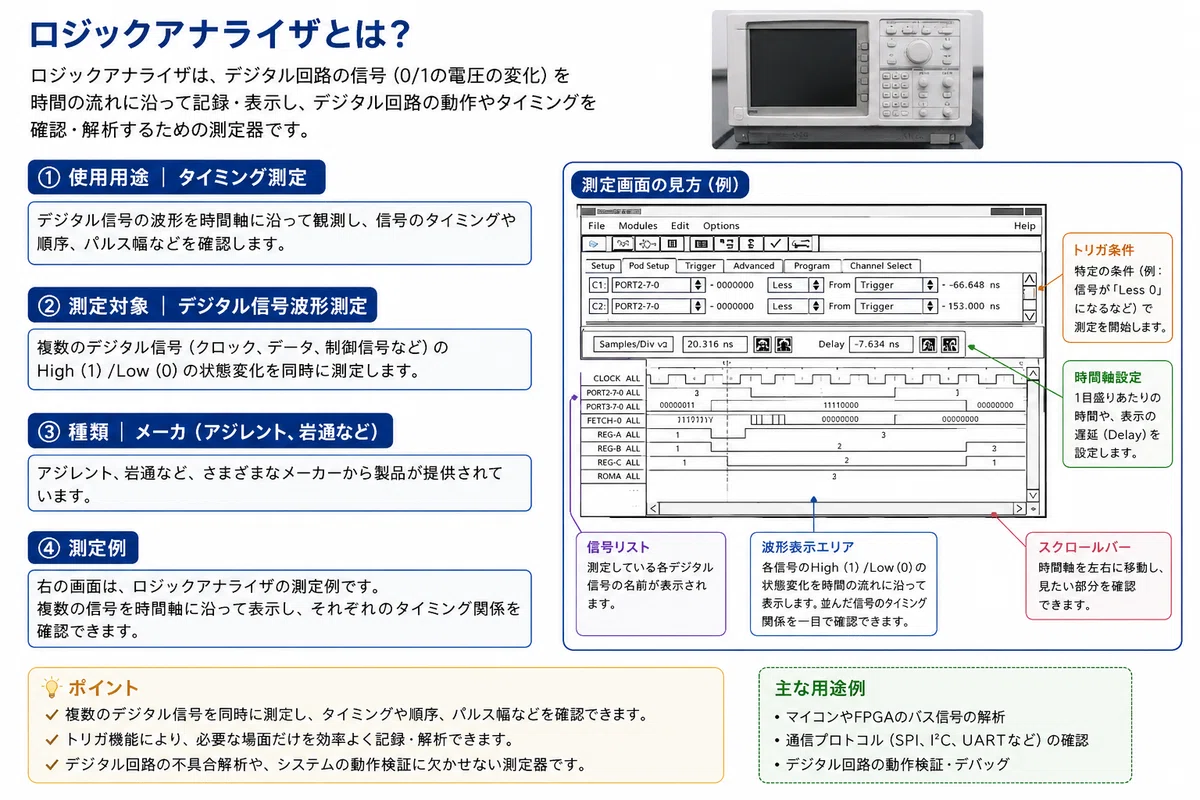

ロジックアナライザは、デジタル信号のON/OFFやタイミングを見るための計測器です。
オシロスコープが"波形の形"を見るのに向いているとすれば、ロジックアナライザは"信号の順番"を見るのに向いています。
たとえば、以下のような確認に使えます。
SPI、I2C、UARTなどの通信タイミング
入力信号と出力信号の関係
マイコンやFPGAまわりの制御信号
複数信号のON/OFF順序
デジタルICやセンサ周辺の信号確認
デジタル回路では、「電圧レベルは合っているけど、タイミングがズレている」ということがあります。
そのような場合、ロジックアナライザがあると原因をかなり追いやすくなります。
ノイズシミュレータ
ノイズシミュレータは、意図的にノイズを加えて、基板や装置が誤動作しないか確認するための装置です。
実機まわりでは、モータ、インバータ、電磁弁、リレー、長いケーブルなど、ノイズ源がたくさんあります。
机上では問題なく動くのに、装置に組み込んだ瞬間に不安定になることがあります。
そのような現象を評価するために、ノイズシミュレータを使います。
ノイズ試験は少し怖いですが、現場で原因不明の誤動作に悩むより、評価段階で潰しておく方がずっと楽です。
ノイズ試験器は、静電気ガン、EFTB、等、多々試験機がありますが割愛します。
耐圧試験器・電源シミュレータ
耐圧試験器は、絶縁や高電圧に対する耐性を見るための装置です。
電源シミュレータは、瞬停、電圧変動、電源波形の乱れなどを再現するために使います。
電源は、基板と装置の土台です。
電源が不安定だと、マイコン、FPGA、センサ、通信、アナログ回路、リレー、モータ駆動回路など、いろいろな場所に影響します。
「通信異常だと思っていたら、実は24Vや5Vが一瞬落ちていた」
こういうことは普通にあります。
電源系の評価は地味ですが、かなり重要です。
ファンクションジェネレータ・周波数カウンタ・真の実効値計
ファンクションジェネレータは、任意の波形やクロックを出すための装置です。
周波数カウンタは、クロック周波数や信号周波数を高精度に測るために使います。
真の実効値計は、交流波形の実効値を測るために使います。
特に、波形がきれいな正弦波ではない場合、普通のテスターでは正しく測れないことがあります。
インバータ出力や歪んだ波形を扱う場合は、真の実効値で測れているかを確認した方が安全です。
振動試験装置・恒温槽
基板や装置は、机の上だけで動くわけではありません。
実際の使用環境では、振動、温度、湿度、結露、ケーブルの揺れ、コネクタの接触状態などが関係します。
振動試験装置や恒温槽は、こうした環境ストレスを再現するために使います。
とくに装置評価では、温度が上がったときだけ異常が出る、振動したときだけ通信が切れる、冷却後に結露して誤動作する、といったことがあります。
電気的な評価だけでなく、環境条件も含めて見ることが大切です。
評価の流れは「見る」「絞る」「再現する」
計測器を使うとき、いきなり難しい測定をする必要はありません。
まずは、次の流れで考えると分かりやすいです。
現象を確認する
時間関係を見る
外乱や条件を変えて再現する
対策前後で比較する
たとえば、基板の入力信号がたまに誤検出される場合。
最初にオシロスコープで入力信号の波形を見ます。
次にロジックアナライザやメモリレコーダで、誤検出が起きるタイミングを確認します。
さらにノイズ、電源変動、温度、ケーブル取り回しを変えて、再現性を見ます。
最後にフィルタ回路、部品変更、配線変更、シールド追加などで改善したか確認します。
このように進めると、感覚ではなく、測定結果をもとに原因を絞れます。

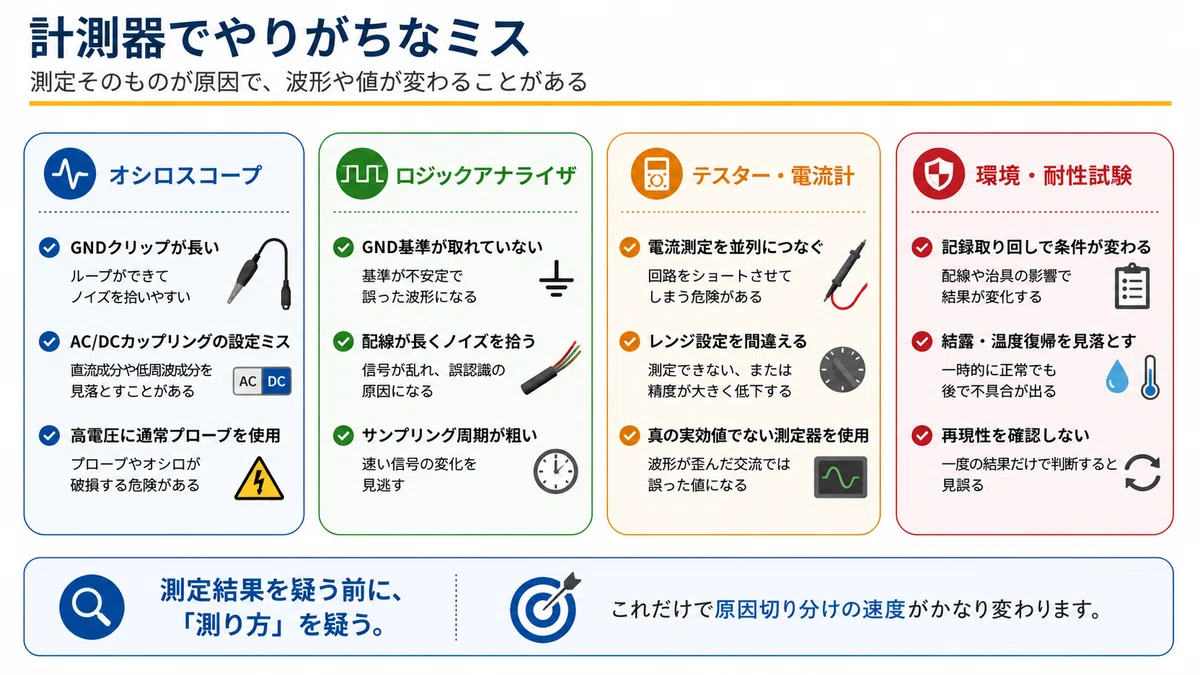

計測器の落とし穴：測定結果を疑う前に、測り方を疑う
計測器で注意したいのは、測定器を接続したことで現象が変わる場合があることです。
たとえば、オシロスコープのGNDクリップが長いと、ノイズを拾いやすくなります。
高電圧や商用電源まわりを通常のプローブで不用意に測ると、危険なだけでなく、測定対象を壊す可能性もあります。
ロジックアナライザでも、GND基準が適切でなかったり、配線が長すぎたりすると、正しいタイミングが見えないことがあります。
テスターで電流を測るときに、電圧測定と同じ感覚で並列につないでしまうと危険です。
計測器は便利ですが、使い方を間違えると、原因究明どころか新しいトラブルを作ります。
測定結果を疑う前に、まず測り方を疑う。
これはかなり大事です。
計測器は"高級な道具"ではなく、"現象を見る目"
計測器というと、どうしても高価な装置のイメージがあります。
もちろん、高性能オシロスコープや環境試験装置などは高価です。
しかし本質は、値段ではありません。
重要なのは、見えない現象をどう見える化するかです。
高価な計測器を持っていても、何を見たいのかが曖昧だと使いこなせません。
逆に、基本的なオシロスコープやテスターでも、目的が明確ならかなり多くのことが分かります。
評価で大切なのは、次の3つです。
何を見たいのか決める
その現象に合った計測器を選ぶ
測り方が正しいか確認する
この3つを意識するだけで、基板評価や装置立上げの質はかなり上がります。
まとめ
今回は、基板・装置評価で使う計測器の基本的な考え方について整理しました。
基板評価や装置立上げでは、設計値や仕様書だけでなく、実際の電気信号や環境条件を見る力が必要です。
オシロスコープは波形を見る。
ロジックアナライザはタイミングを見る。
メモリレコーダは長時間の変化を見る。
ノイズシミュレータや電源シミュレータは、外乱や電源変動を再現する。
恒温槽や振動試験装置は、環境条件による不具合を確認する。
計測器を知ることは、単に測定方法を覚えることではありません。
不具合を"勘"ではなく"現象"として捉えるための武器を持つことです。
基板、装置、センサ、通信、電源、モータ、ロボット。
どの領域でも、計測器を使える人はトラブルシュートに強いです。
私自身もまだまだ勉強中ですが、設計・評価・立上げ対応の引き出しを増やす意味で、計測器の知識はかなり重要だと感じています。
要望があれば各計測機について細かく解説しようと思います。
