この記事で学ぶこと

先日解説したYOLOなどの物体検出(Object Detection)でIoUという言葉が出てくるのですが、これはIntersection over Unionの略です。

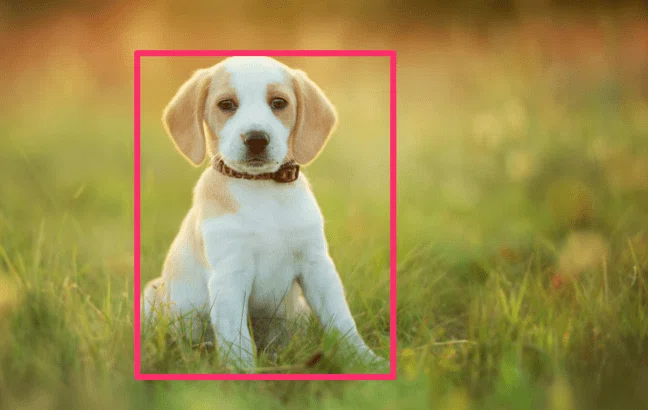

たとえば、答えとしてのBounding Boxが以下のようにあったとします。

モデルが予測するBounding Boxがこれとどの程度重なり合っているのかを値で示すのがIoUになります。

それでは具体例を交えながらIoUの概念を理解し計算の仕方を学びましょう。

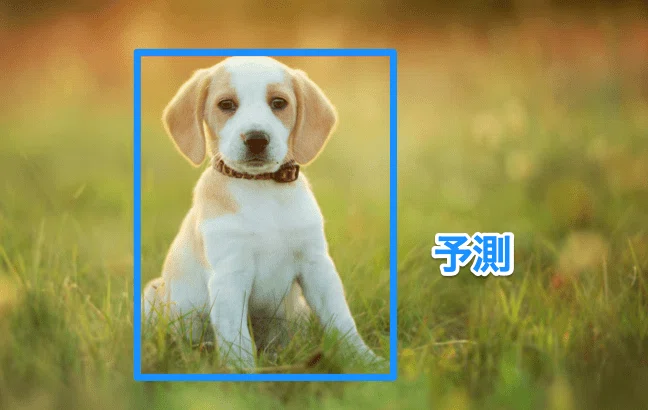

完全に一致した場合はIoUは１です。

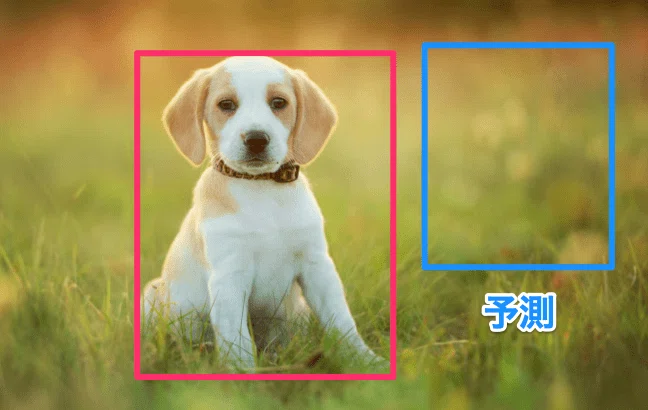

仮に予測が全くの外れだと、IoUはゼロになります。かすりもしていません。

では、予測がズレているけど重なりがある場合はどのようにIoUを計算するのでしょうか。

これはIoUの文字通り、Intersection（重なっている部分の面積）をUnion（赤と青の両方の四角で囲まれた面積）で割れば良いわけです。

$$
IoU = \frac{重なった面積}{赤の面積＋青の面積ー重なった面積}
$$

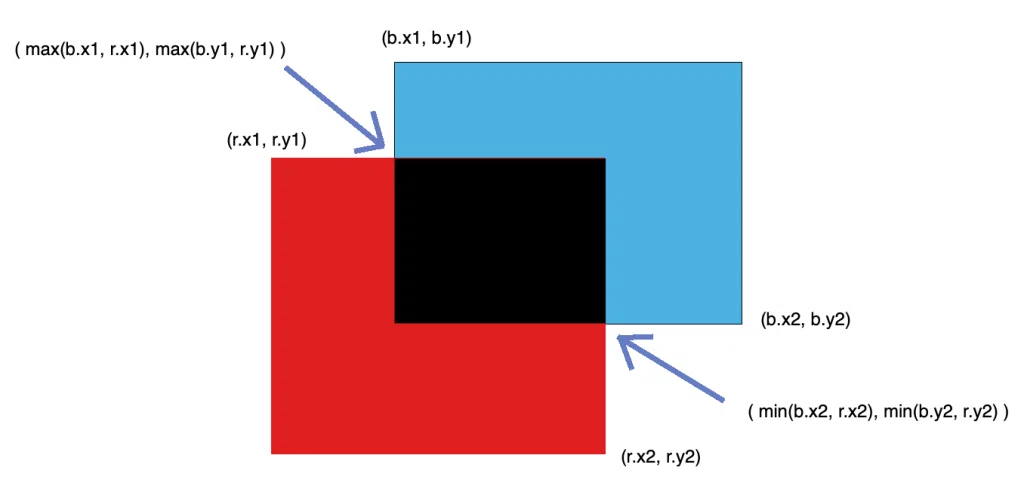

下図で重なった部分を黒く表示しています。この部分が赤と青でカバーされている面積に近づくほどIoUは１に近づきます。

PyTorchのTorchvisionではtorchvision.ops.boxes.box_iouなどの関数が用意されているのでそれを使えばいいのですが、ここでは自分で計算してみましょう。

四角は左上（x1、y1）と右下（x2、y2）で指定します。

よって、赤と青の二つの四角をrとbとすると、

これで、赤と青の面積が計算できます。

赤の面積：r_area = (r.x2 – r.x1) x (r.y2 – r.y1)
青の面積：b_area = (b.x2 – b.x1) x (b.y2 – b.y1)

単純に、幅と高さを掛け合わせているだけですね。

重なった部分の幅と高さは次のように計算できます。

重なった幅　w ＝ min( b.x2, r.x2 ) – max( b.x1, r.x1 )
重なった高さ h = min( b.y2, r.y2 ) – max( b.y1, r.y1 )

よって、重なった面積はIntersection = w x hです。

また、赤と青でカバーされている面積は、

Union = r_area + b_area – w x h

w x hを差し引いているのはr_areaとb_areaを単純に足しただけだと重なっている部分の面積が2倍になってしまうからです。

以上で、$${IoU = \frac{Intersection}{Union}}$$が計算できます。

今日はここまで。
