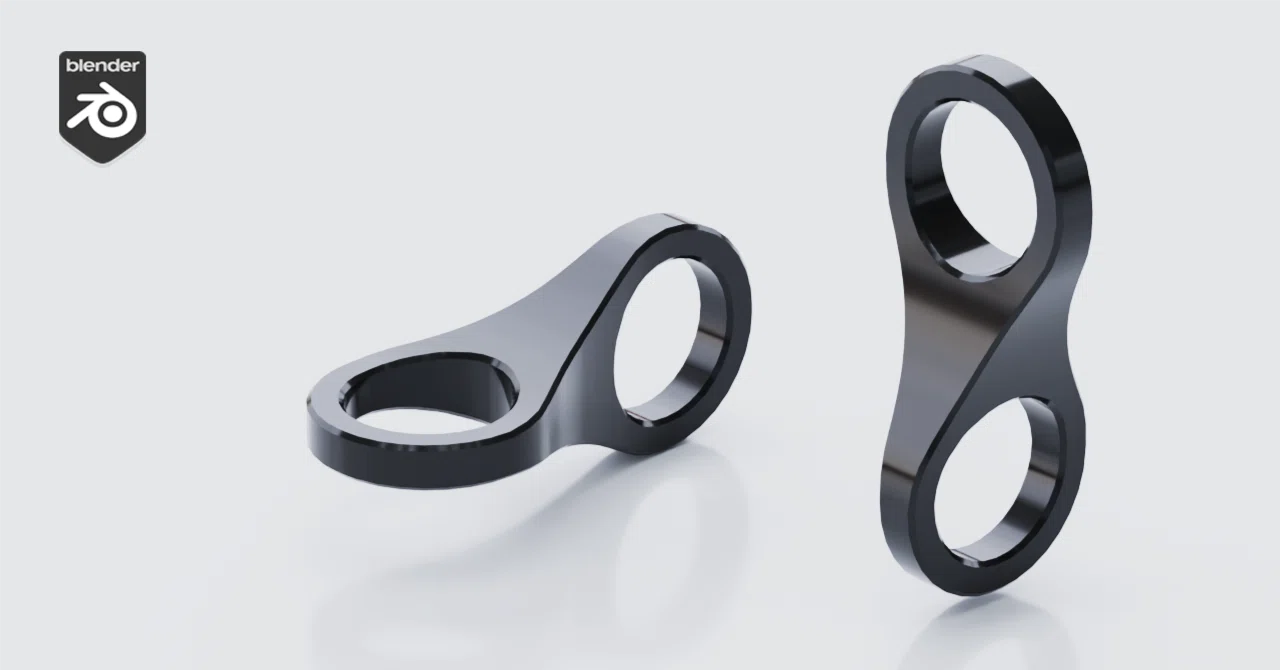

blender 5.0 - できますか？ CAD モデリングチャレンジ 03

blender で CAD 風のモデリングにチャレンジしてみようと思います。課題は、CAD CAM COURSE のなかから選びました。ちょっと難問です。一緒にチャレンジしてみてください。

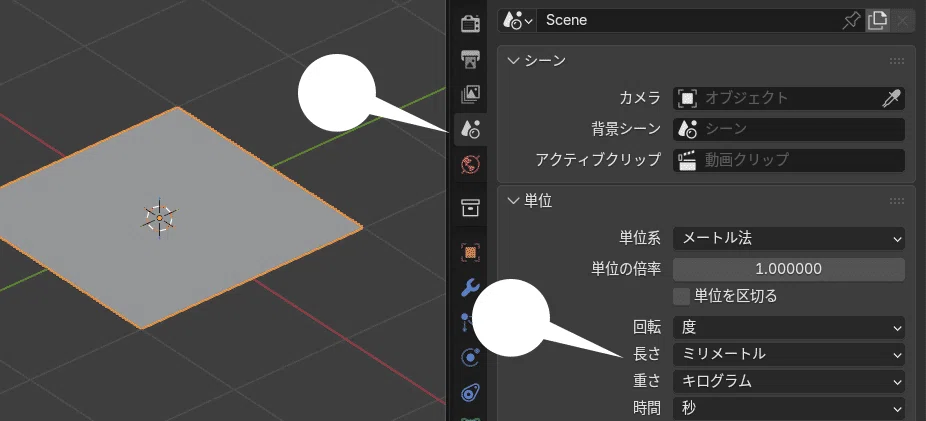

環境　Blender 5.0.0 , Mac Mini M1 OS 14.4

課題 03

モデリングのアプローチはいくつかあると思います。いちど、図面のみをみてモデリングを行ってみてください。わたしが辿り着いた解答の一例を紹介します。

解答例03

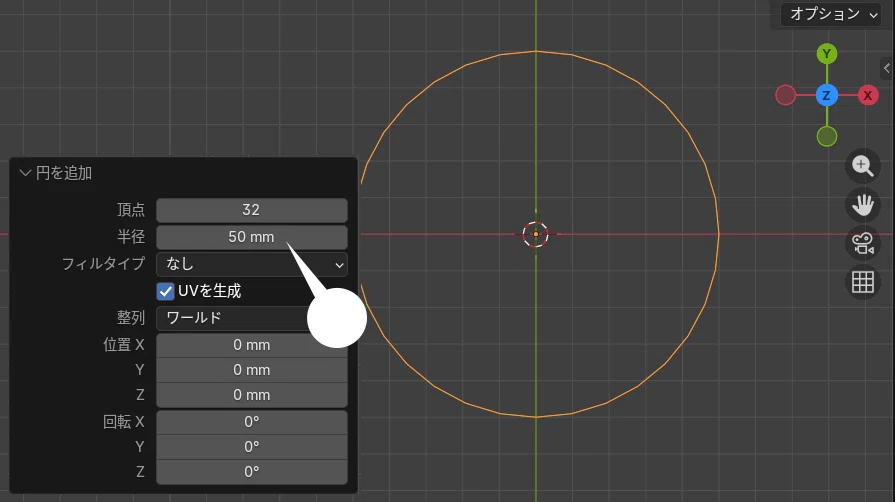

• 真上からの視点に変更し、Shift+A > メッシュ > 円を追加

• 画面左下のプロパティ画面を開き、半径を50mmに変更

• 編集モードに変更し、下のように下部の頂点を削除

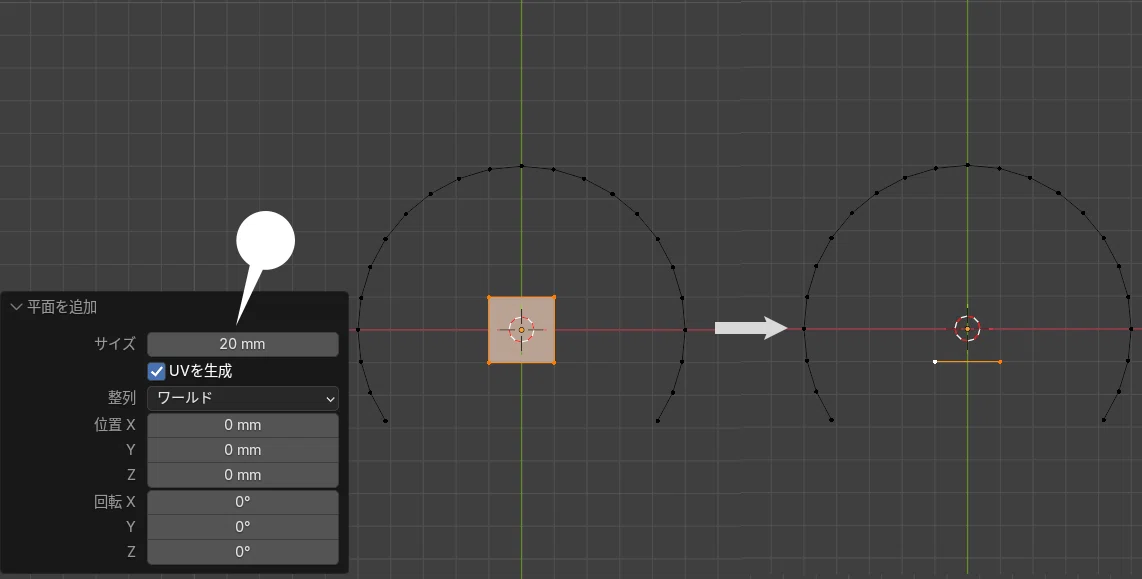

• Shift+A>メッシュ>平面を追加し、サイズを20mmに変更

• 上部の2頂点を削除し、下部の2頂点のみとする

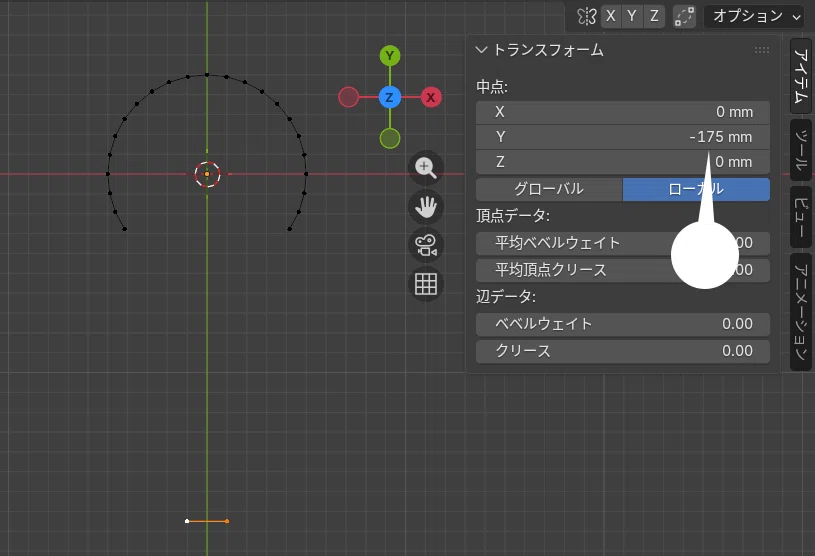

• Nキーでサイドパネルを開き、中点Yを -175mm に変更

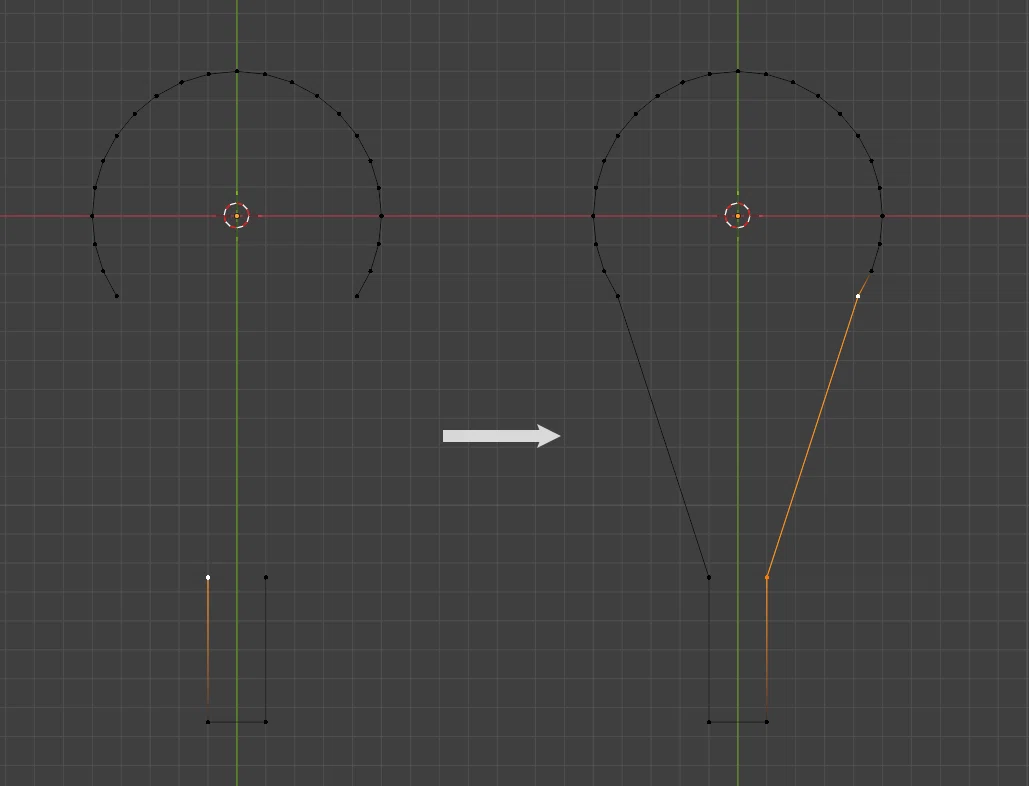

• 左右の頂点をそれぞれ、E Y 5 0 キーで上へ50mm押し出す

• それぞれの頂点と円の頂点を、F キーで接続

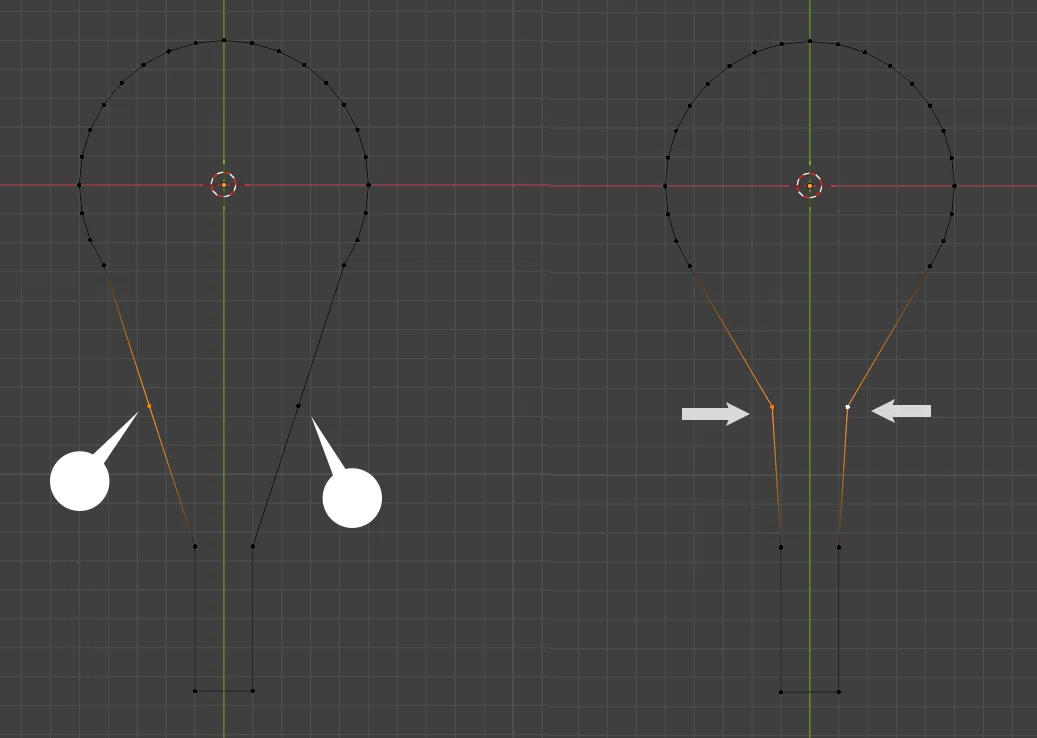

• ⌘（Ctrl）+ R キーで、左右の辺にそれぞれループカットを入れ、2分割

• 左右の頂点を選択し、S X キーで内側に寄せる

• ⌘（Ctrl）+ B キーを押し、いったんクリックで確定

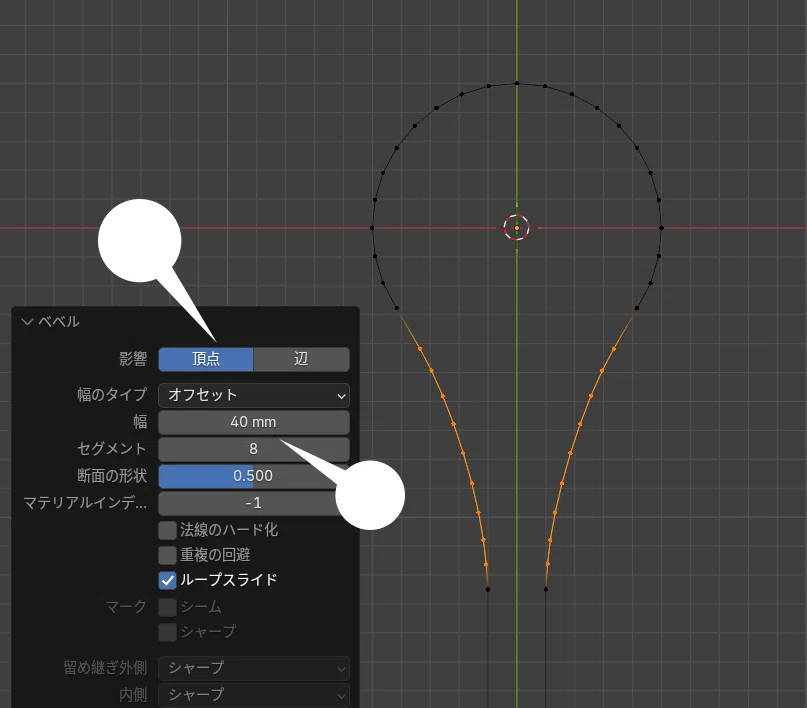

• プロパティ画面を表示し、影響を「頂点」、幅40mm、セグメント8に変更

• Aキーを押し全選択、F キーで面を埋める

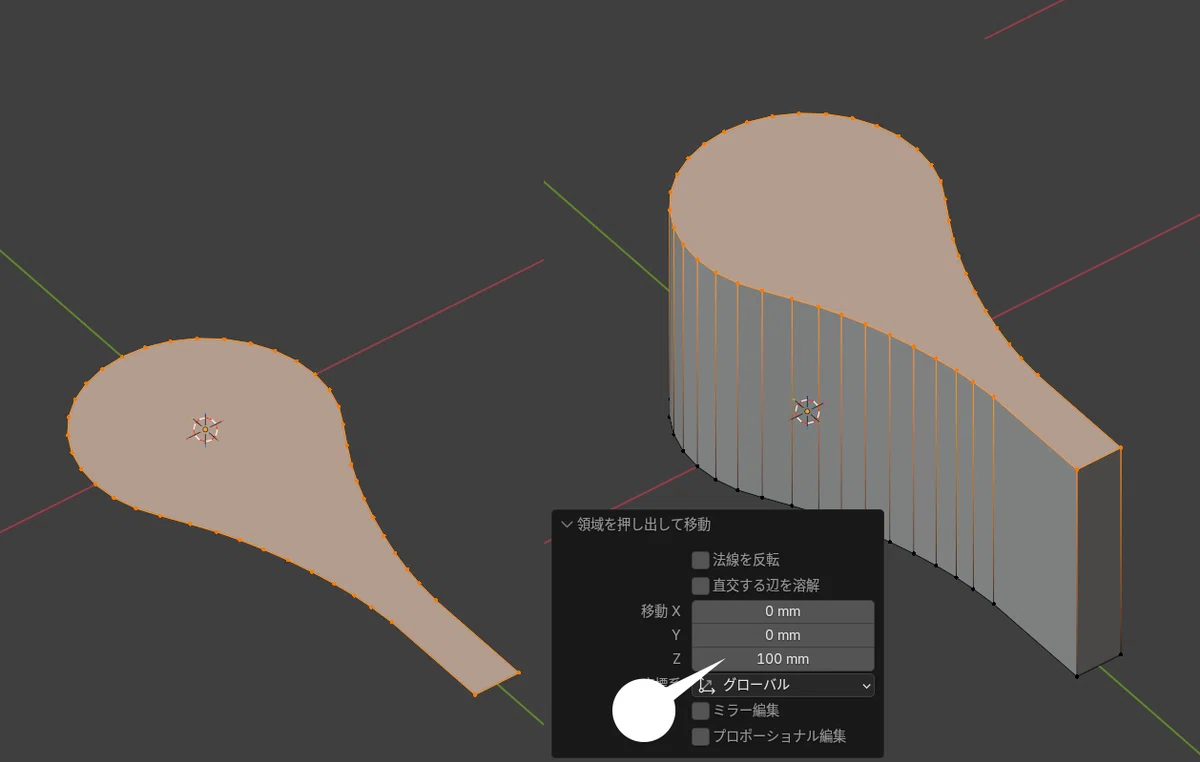

• E Z Z 1 0 0 キーを押すか、E Z Z で押し出した後、プロパティ画面の移動Z を100mmと入力

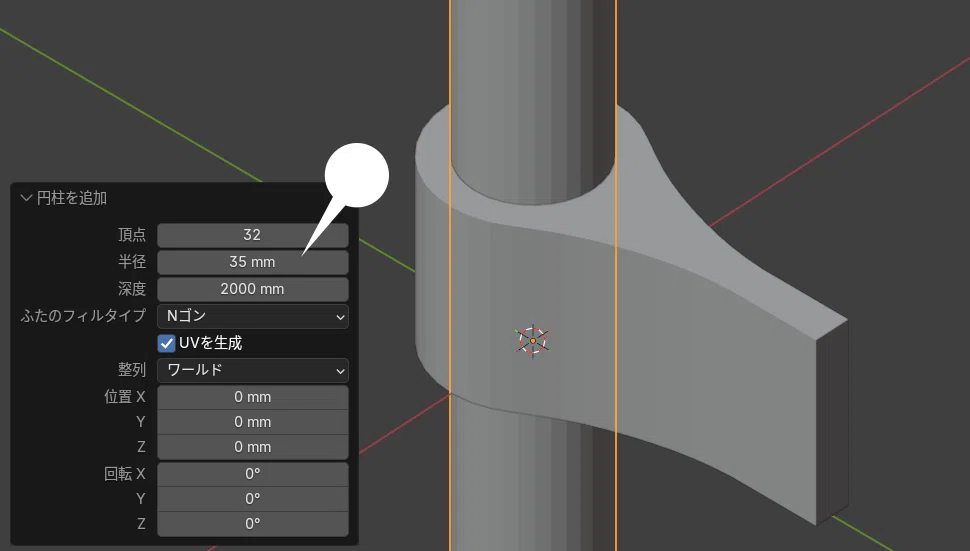

オブジェクトモードに変更し、Shift+A > メッシュ > 円柱を追加、半径を35mmに変更

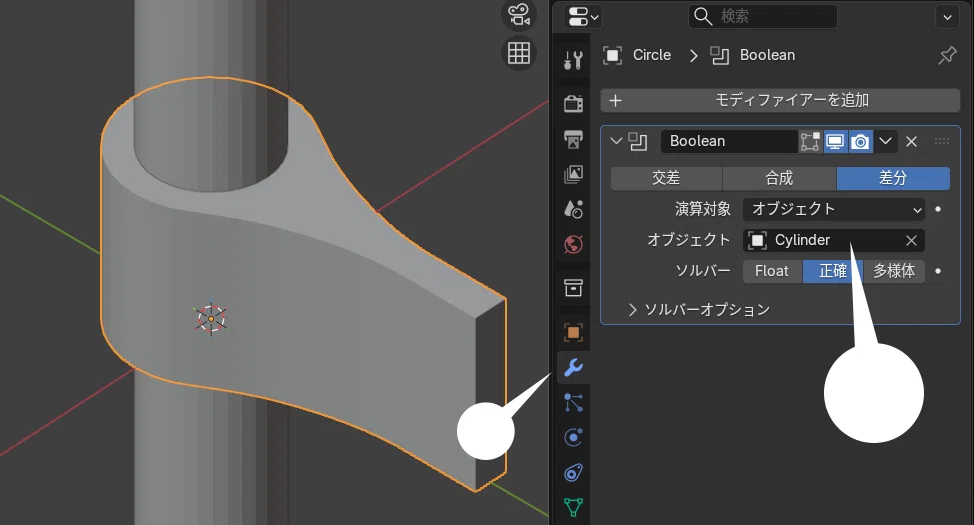

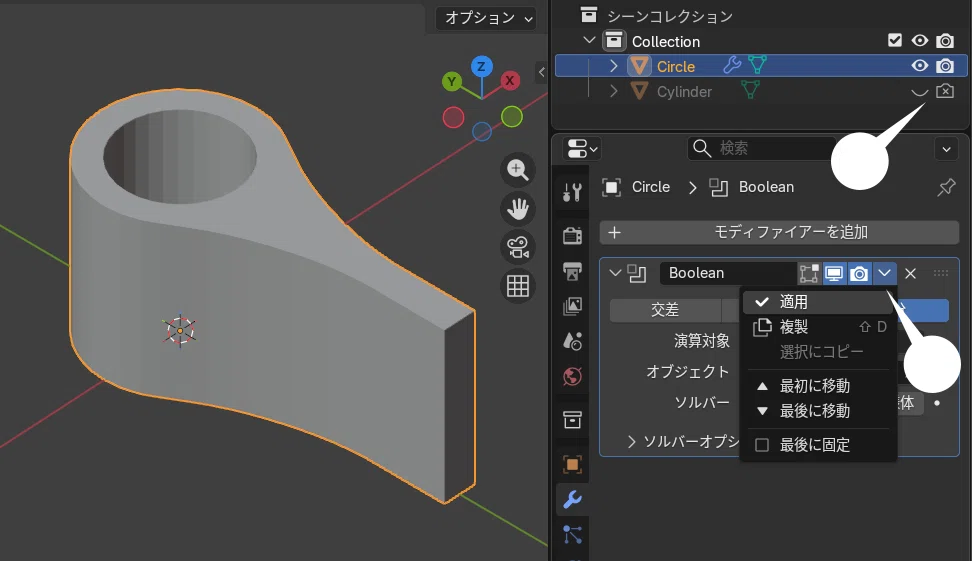

• 本体オブジェクトを選択し、生成 > ブーリアンモディファイアーを追加

• 「オブジェクト」には、Cylinder（円柱）を指定

• Cylinder（円柱）オブジェクトは非表示に

• ブーリアンモディファイアーを「適用」する

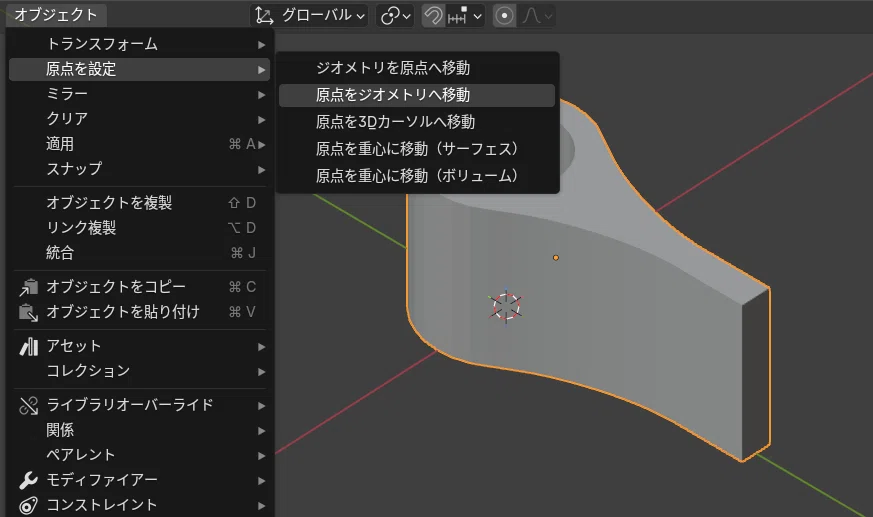

• オブジェクト > 原点を設定 > 原点をジオメトリへ移動 を選択

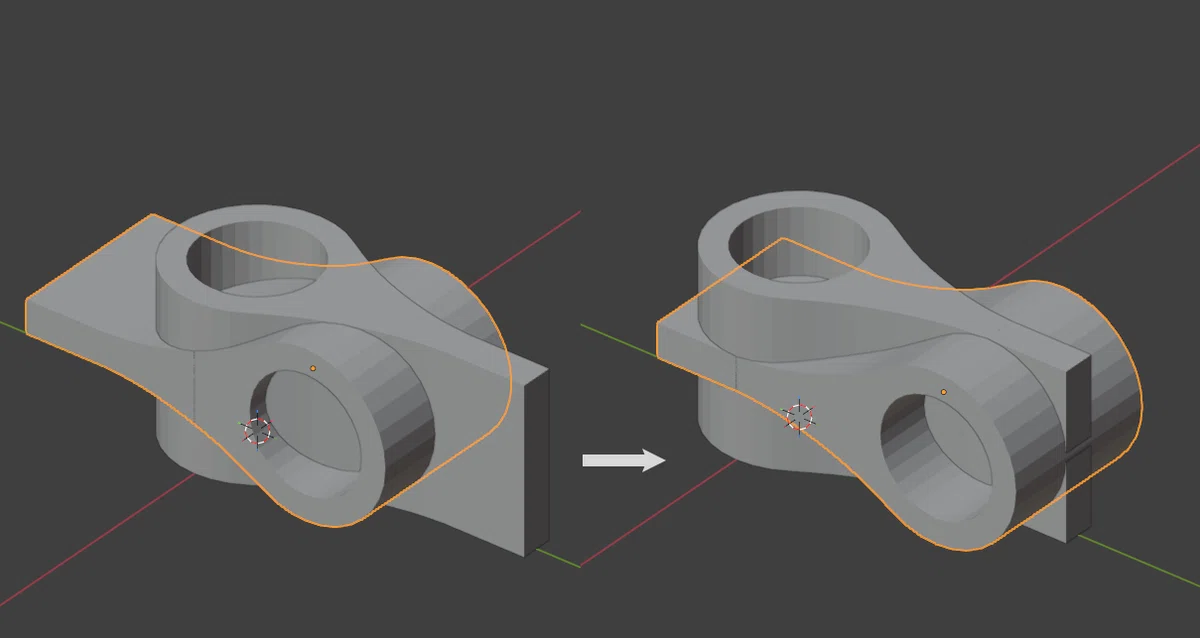

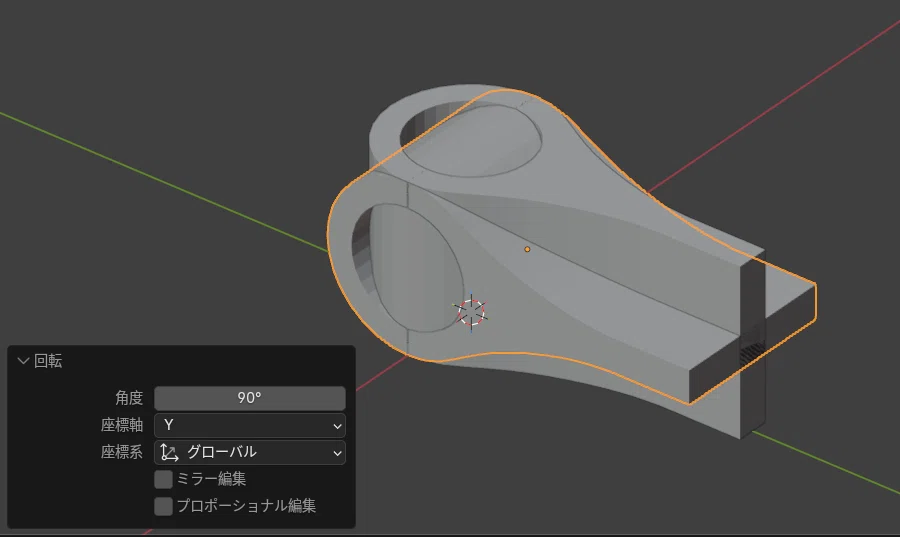

• Shift + Dキーを押して複製、R Y 9 0 キーでY軸に90°回転

• R Z 1 8 0 キーでZ軸に180°回転、G Y キーで位置を合わせる

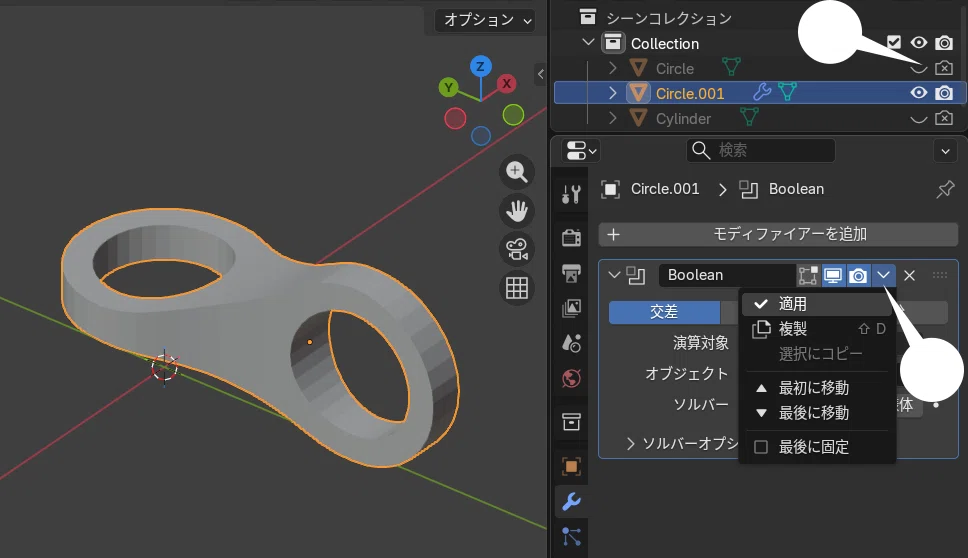

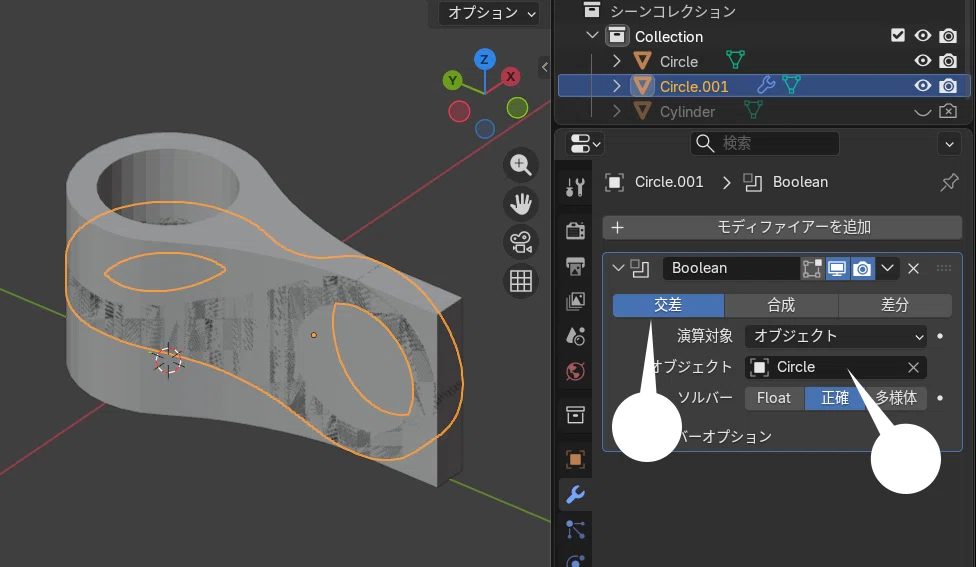

ブーリアンモディファイアーを追加、タイプは「交差」に変更
「オブジェクト」には、Circle（コピー元）を指定

• Circleオブジェクトは非表示に

• ブーリアンモディファイアーを「適用」

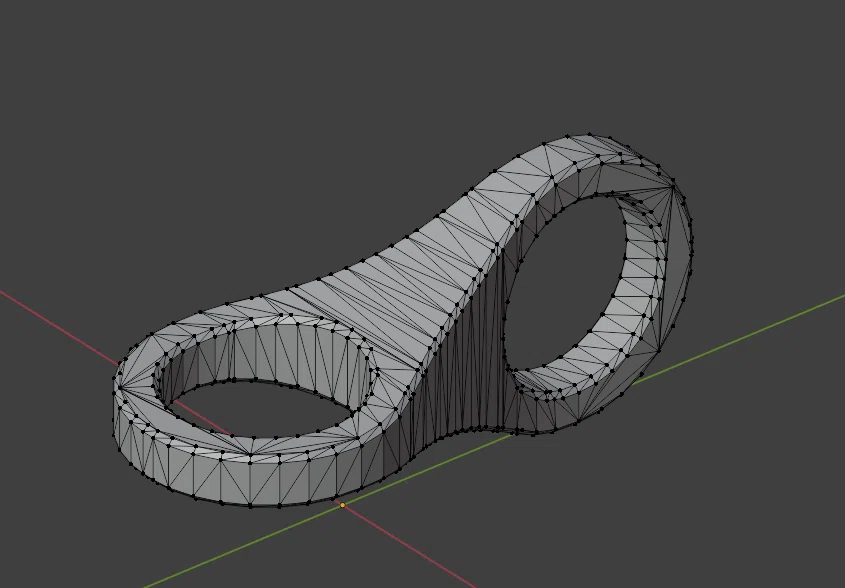

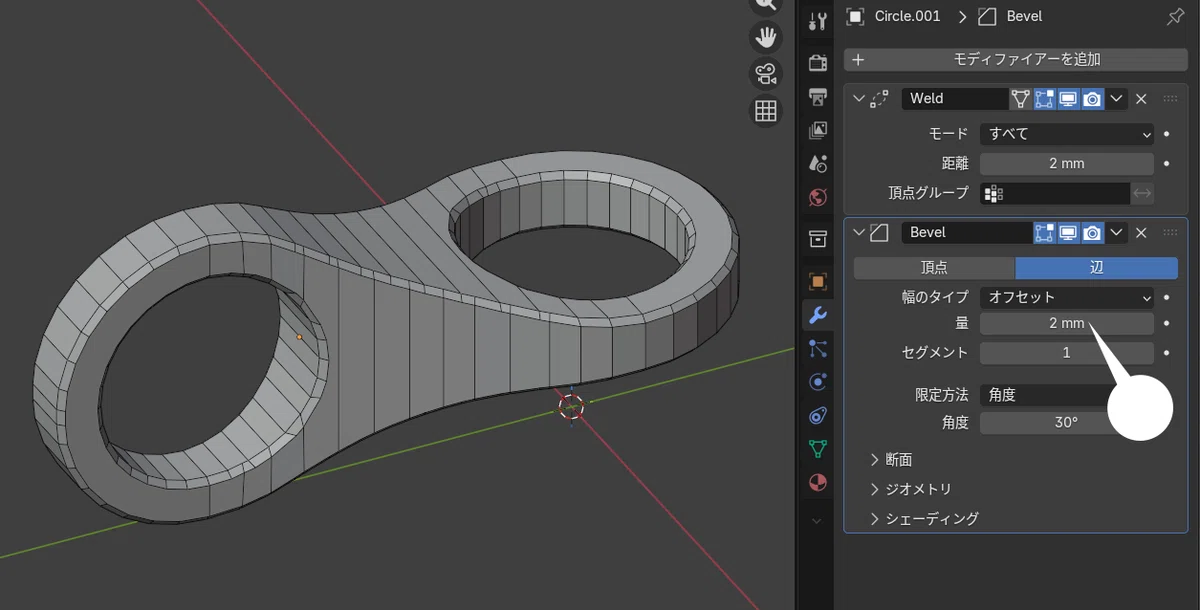

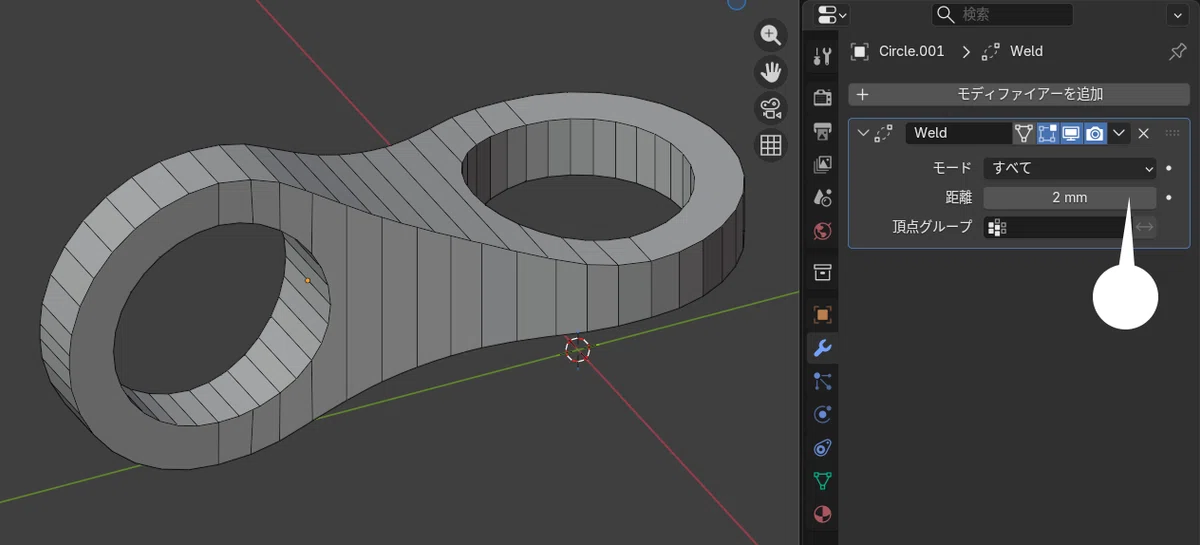

ただし、ブーリアンでの生成なので、トポロジーは荒れる。ここでは、あまり近い位置の頂点はマージさせるため、生成 > 溶接モディファイアーを追加（距離 2mm）した。

さらに、生成 > ベベルモディファイアーを追加、「量」は2mm

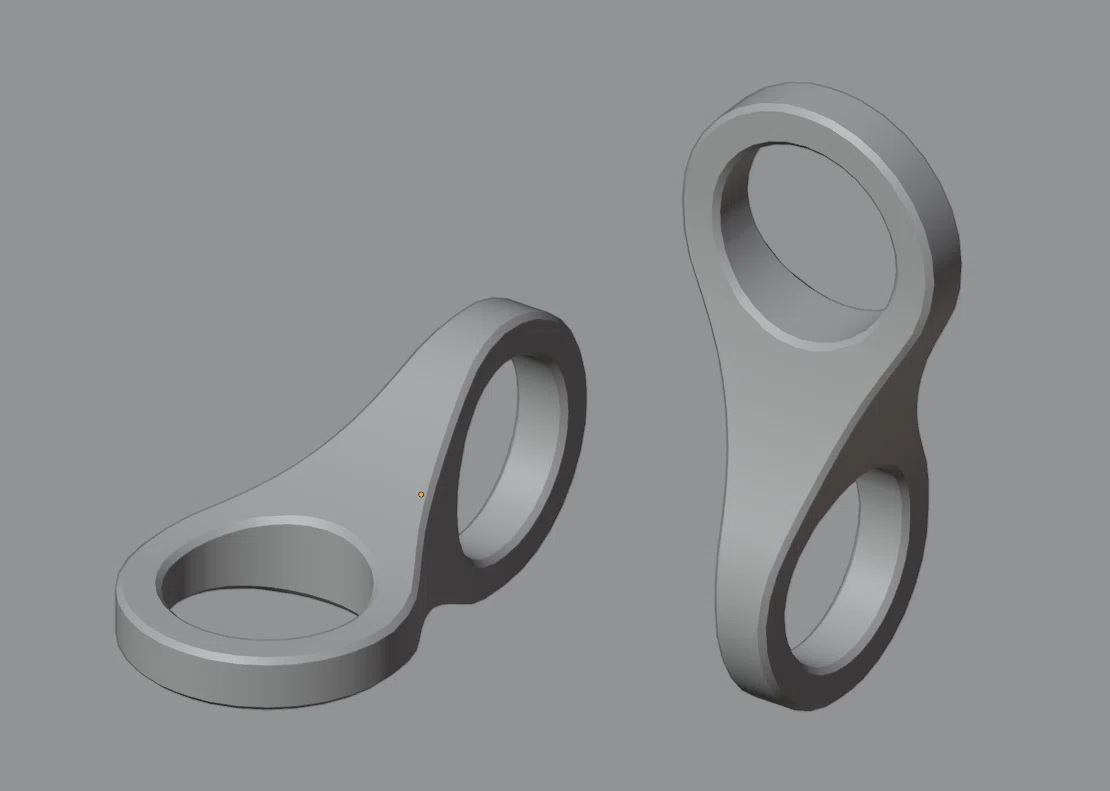

• オブジェクト右クリック > 自動スムーズシェードを適用

まとめ

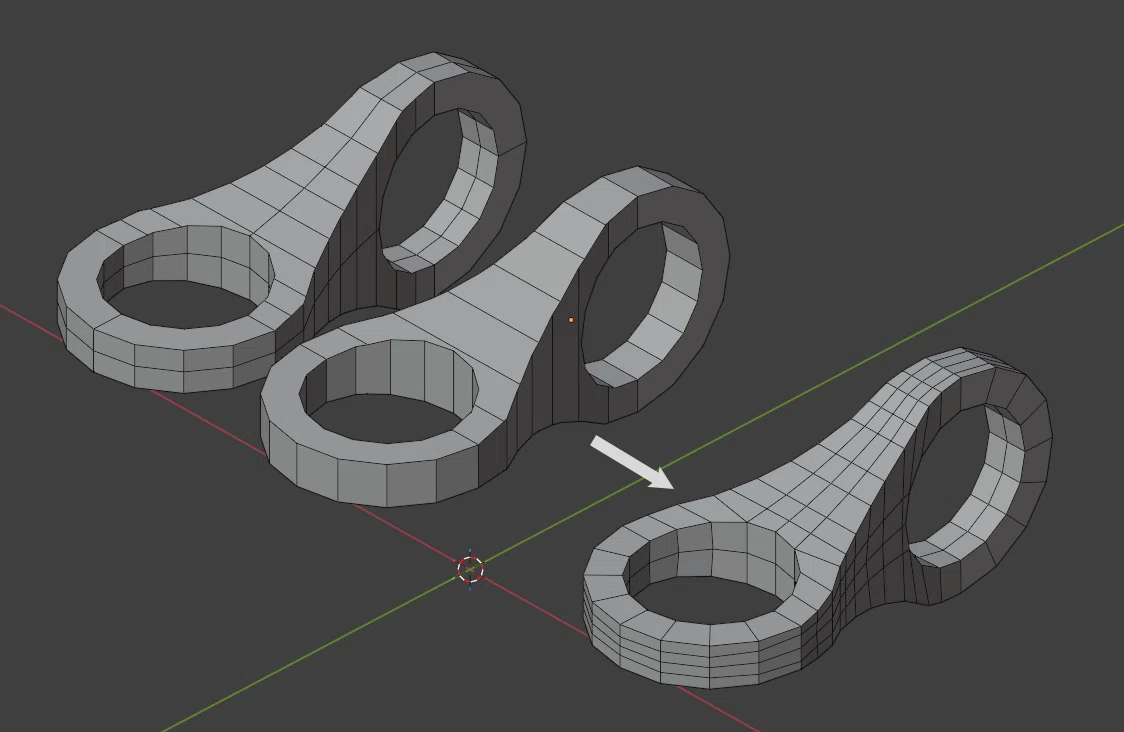

ブーリアンではトポロジーが荒れ、サブディビジョンサーフェスもかからないので、ブーリアンを使わないパターンも試みたのですが、あまりうまくいきませんでした。
やはりこのような形状は、CADソフトのパラメトリック・モデリングが適しているのかもしれません。細分化がこれ以上できないところが気になりますが、自動スムーズシェードでレンダリングにはほぼ問題がありませんし、STLにも変換できているので、このまま3Dプリントもできるものと思います。もっとスマートな方法があるようでしたらコメントしてください。
