blender 5.1 - できますか？ モデリングチャレンジ 08

blender で、すこし変わったモデリングに挑戦してみます。一緒にチャレンジしてみてください。

環境　Blender 5.1.0 , Mac Mini M1 OS 14.4

お題

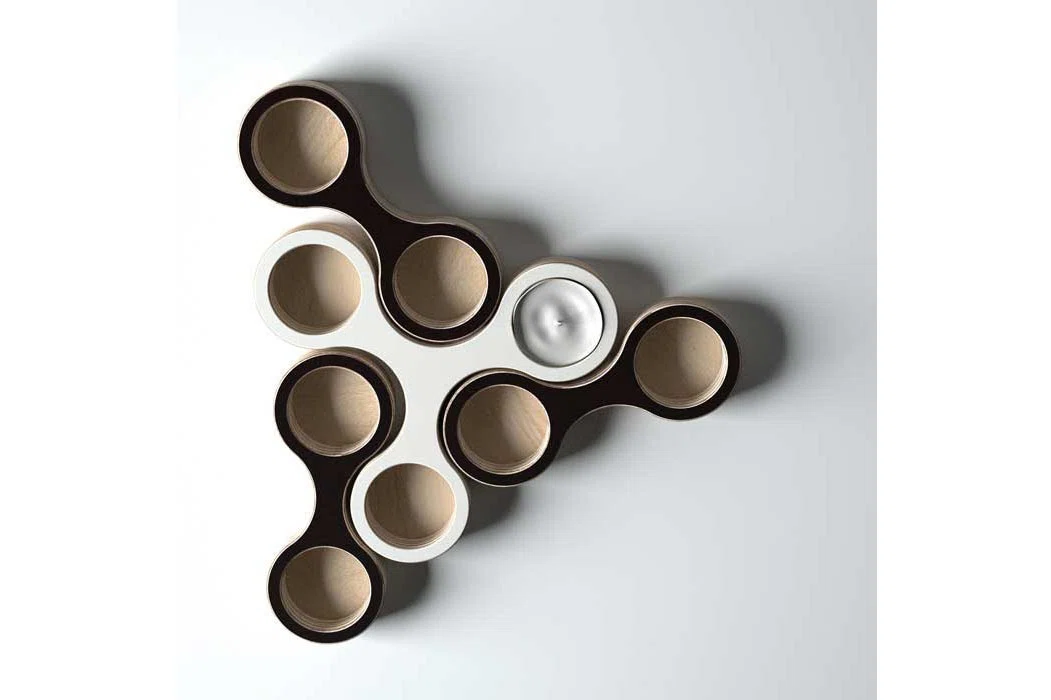

キャンドルホルダー。これもみためよりちょっと手こずる感じでした。

モデリング例

2個タイプ

2個タイプのホルダー。これはおそらく次でよいでしょう。

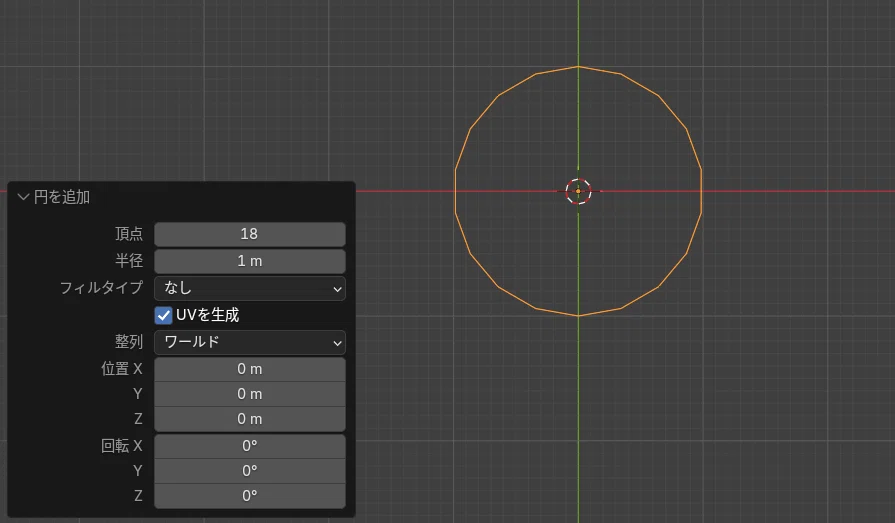

• 頂点18程度の円オブジェクトを追加

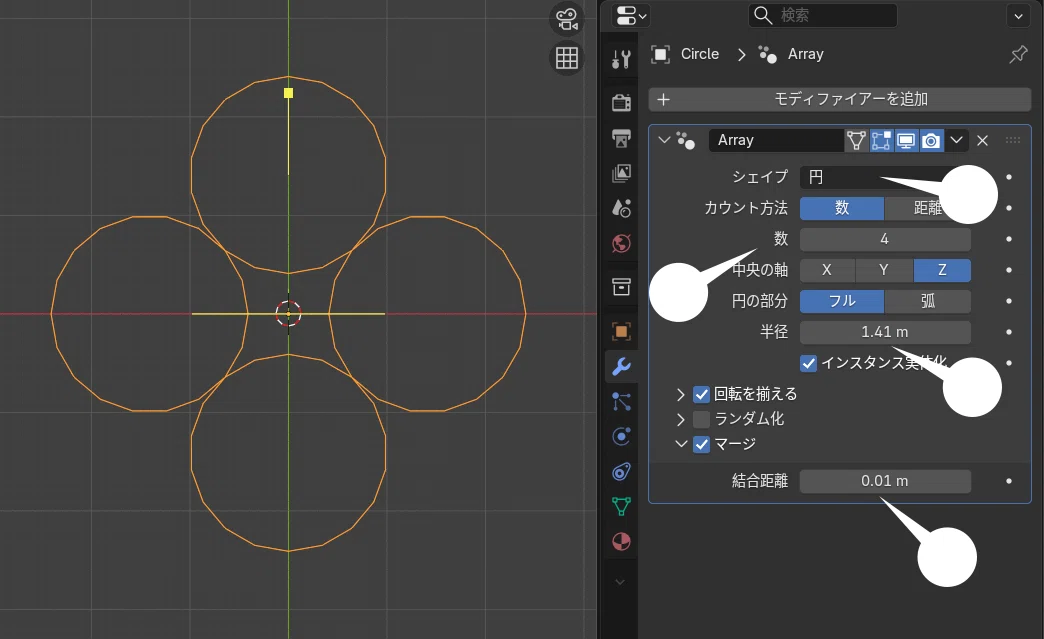

• 配列モディファイアー（5.0以降）を追加

• シェイプ「円」、数4、半径1.41m、マージにチェック、結合距離0.01m

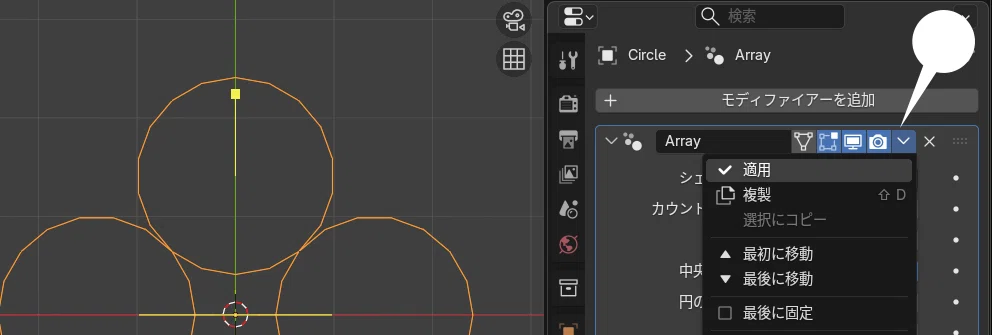

• 配列モディファイアーを「適用」

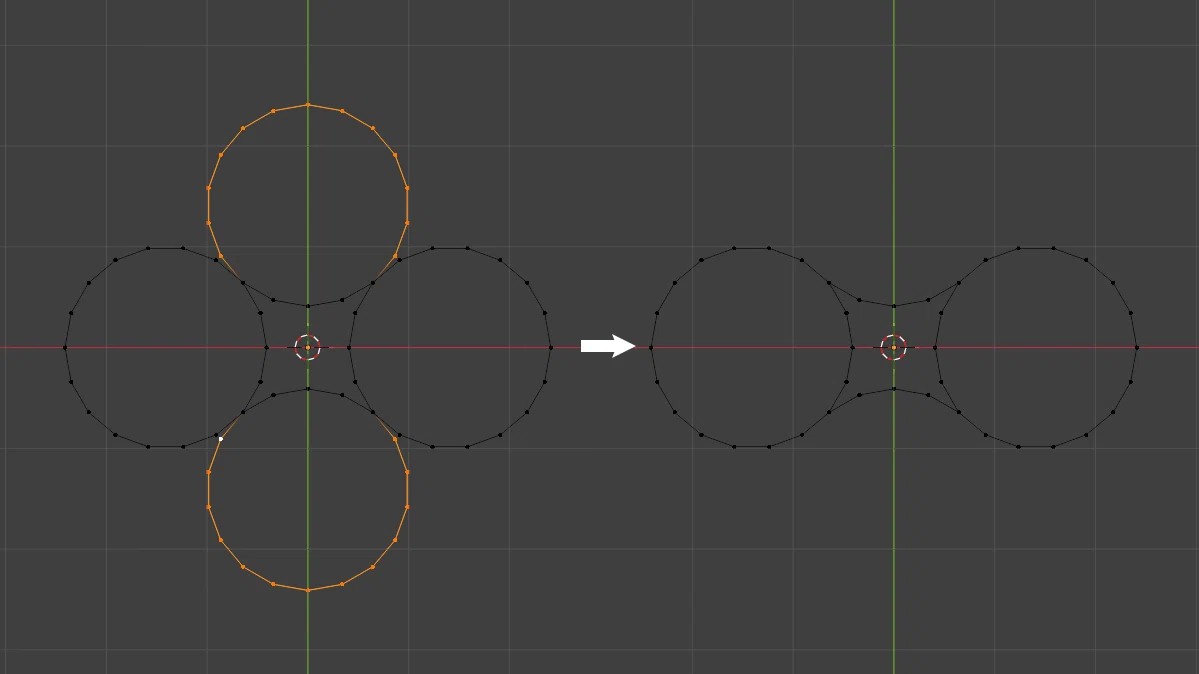

• 上下の円の一部を選択し、削除

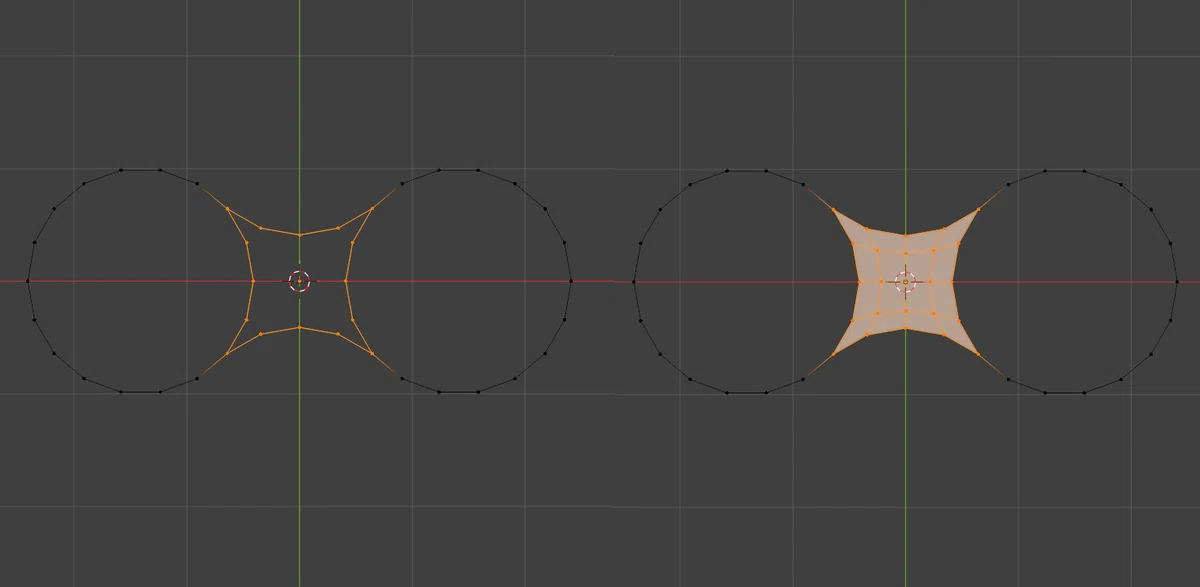

• 中央部分を選択し、面>グリッドフィルを実行

• 左右の円をFキーで埋める

3個パターン

2個パターンを複製し、3個パターンを作ります。このモデリングは、ちょっと自信がありません。

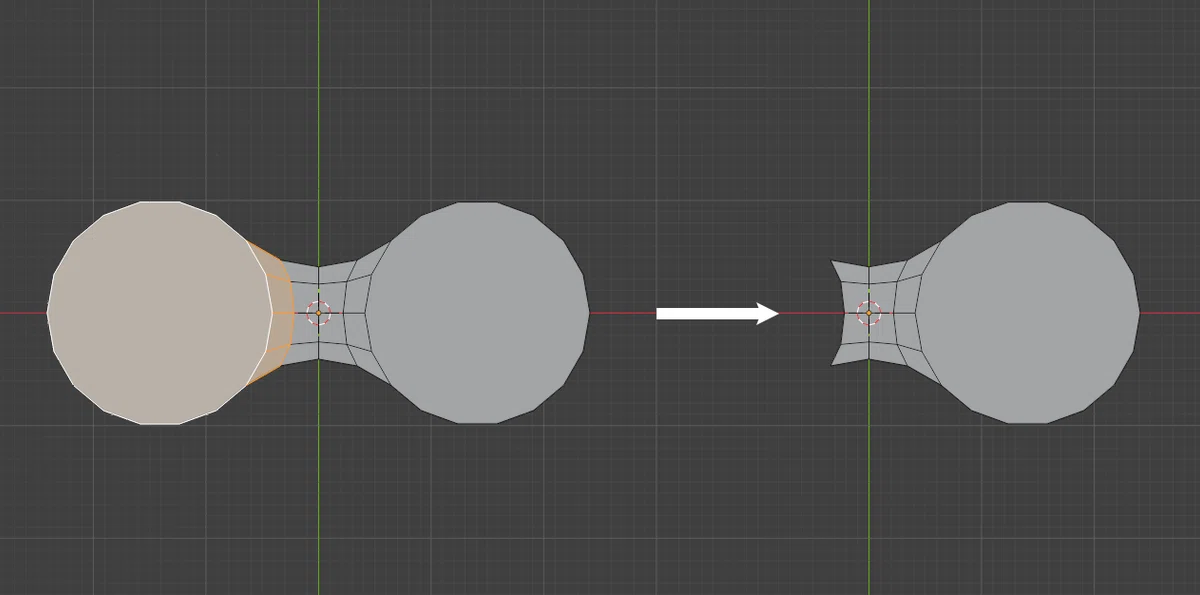

• 図の左側の面を削除

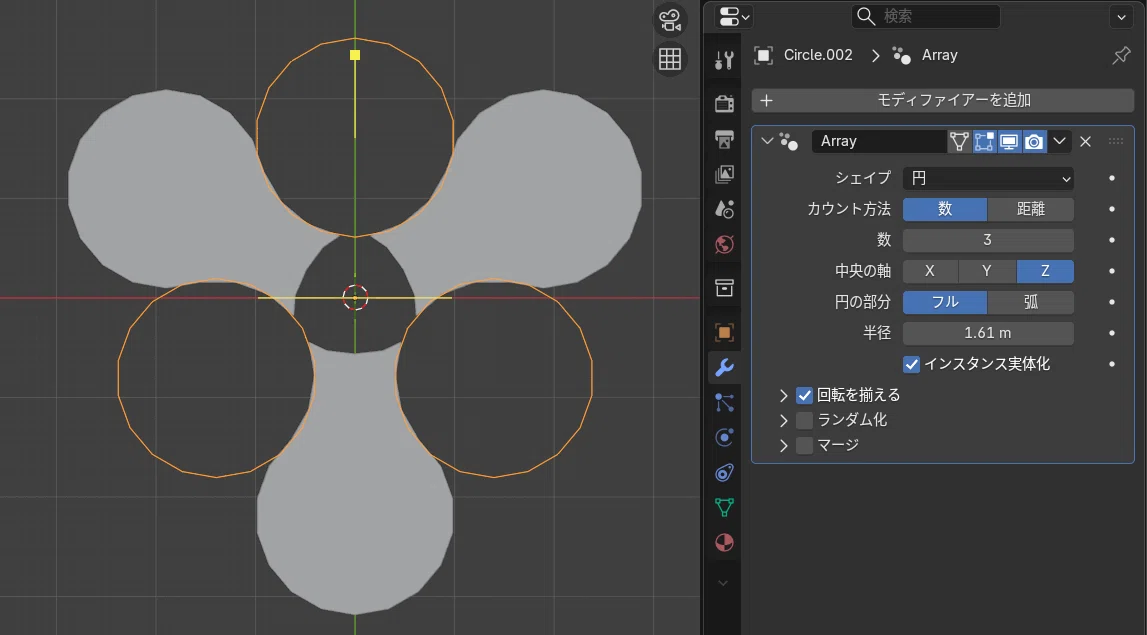

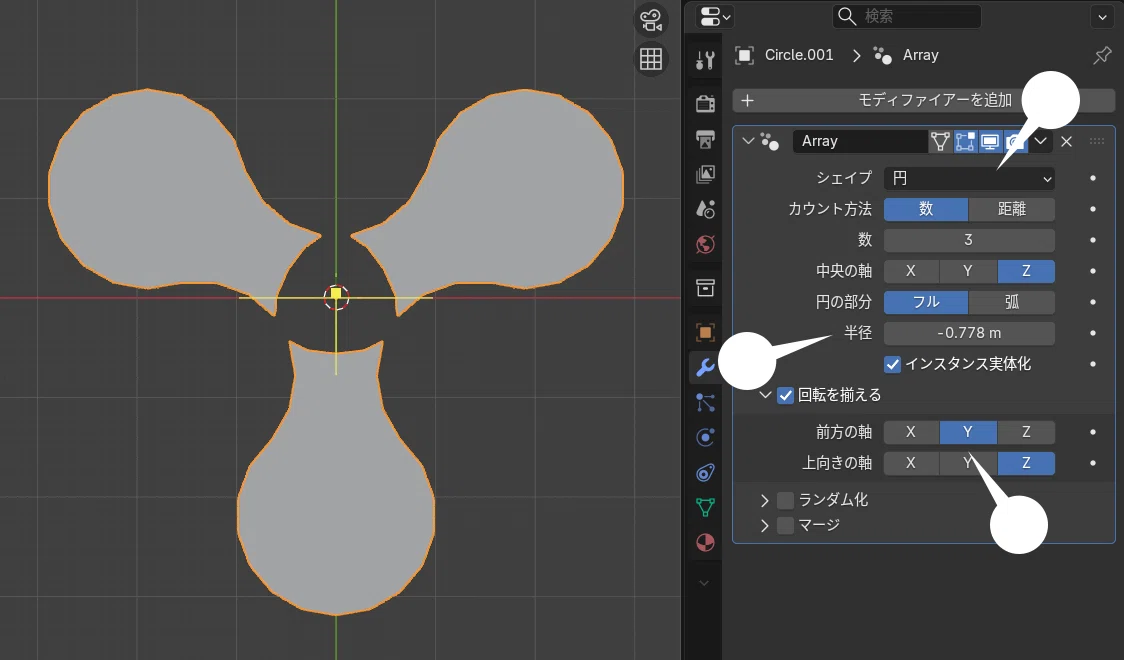

配列モディファイアーを追加。シェイプ「円」、数3、半径-0.778、回転を揃える>前方の軸はY

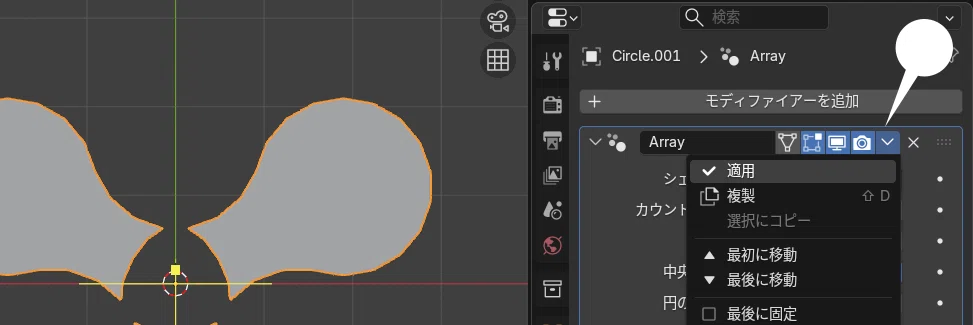

• 配列モディファイアーを「適用」

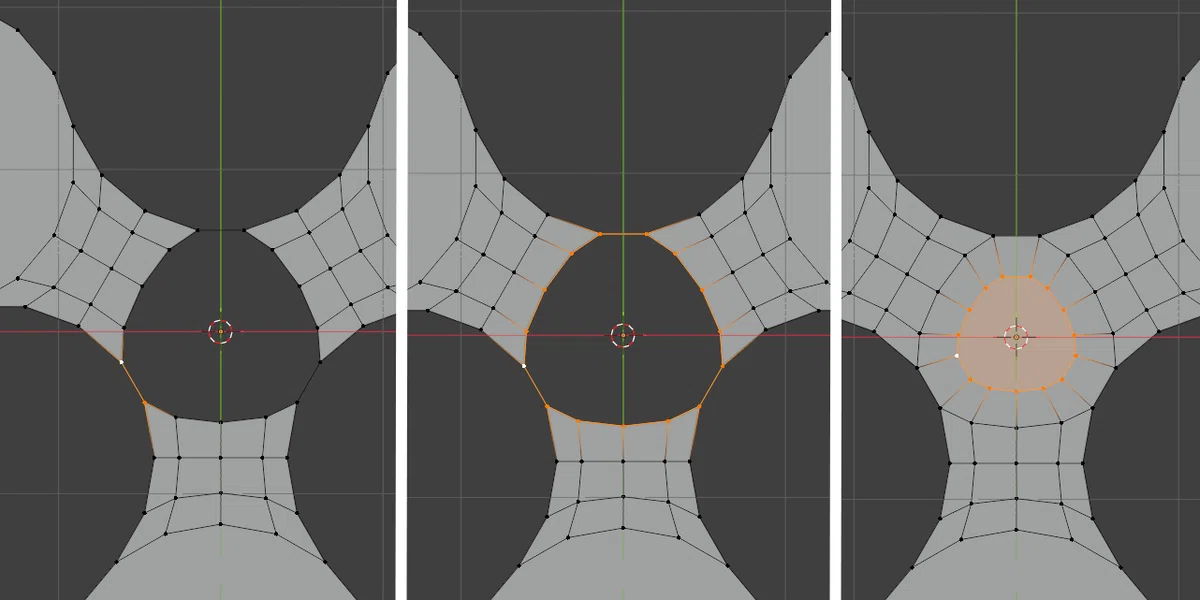

• 離れている頂点をFキーで結合、円周を選択し、E S キーで押し出し、Fキーで埋める

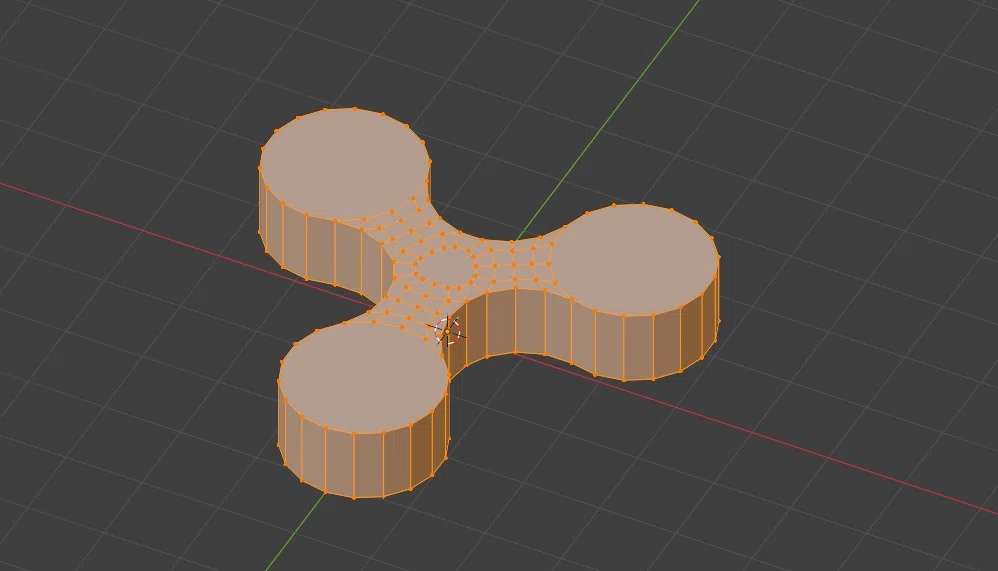

• Aキーで全選択、E 1 キーで上へ1m押し出し

• Aキーで全選択、Shift+Nキーで、ノーマル（法線、面の向き）を外側に揃える

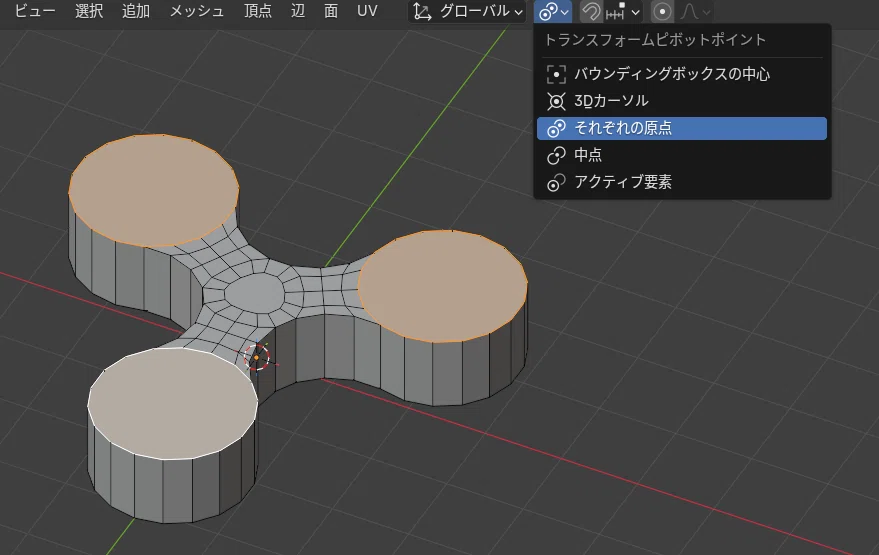

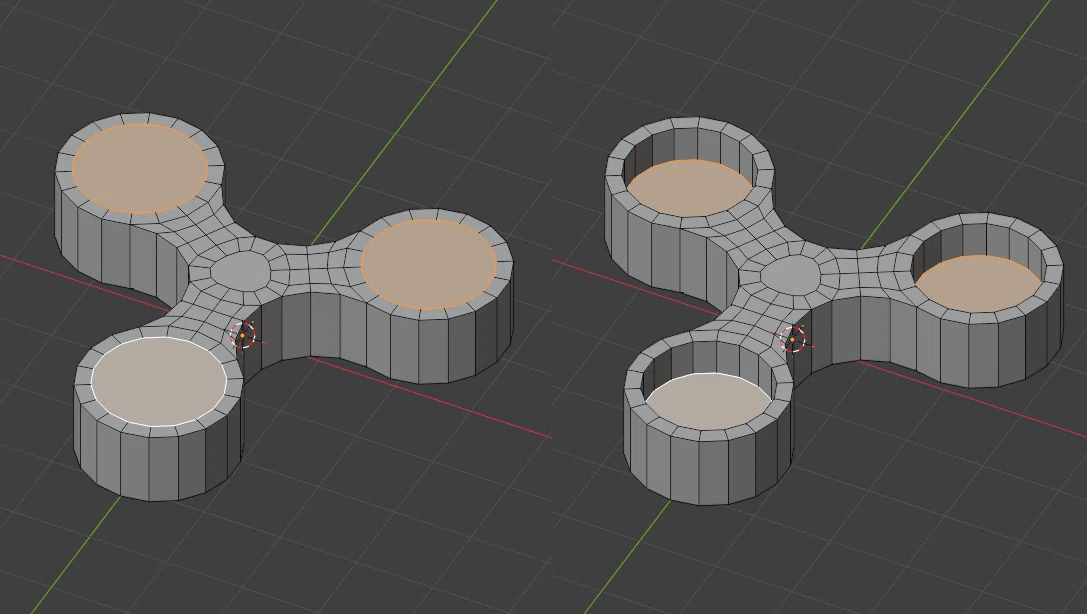

• 図の円面を選択、トランスフォームピボットポイントを「それぞれの原点」に変更

• E S . 8 キーで、各面を内側に2割押し出す（E S キーによる目測の押し出しでもOK）

• E - . 5 キーで、下へ0.5m押し出す

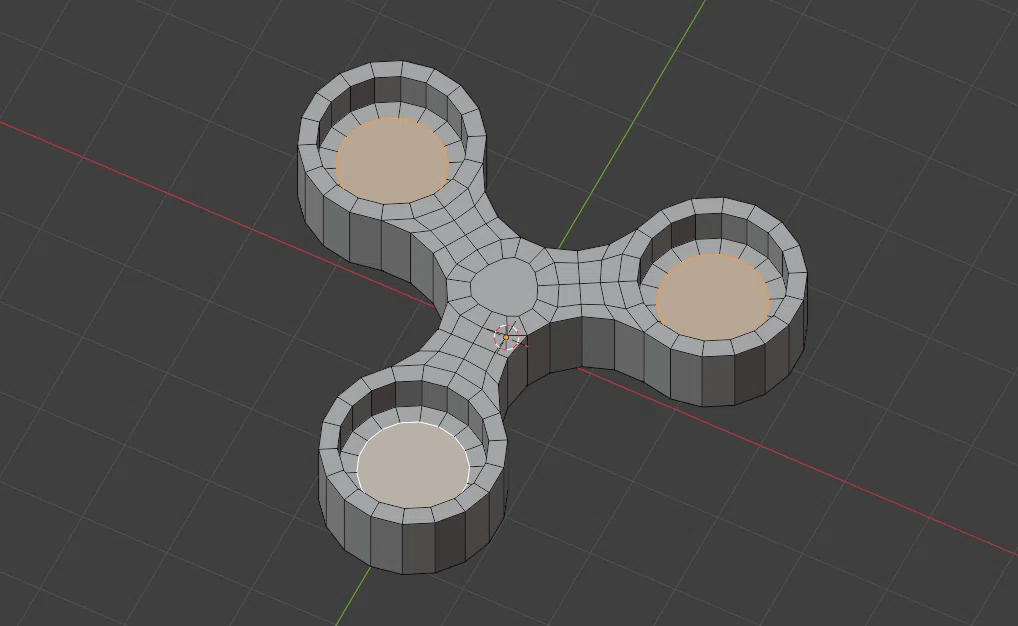

• E S キーで各面を内側に押し出す

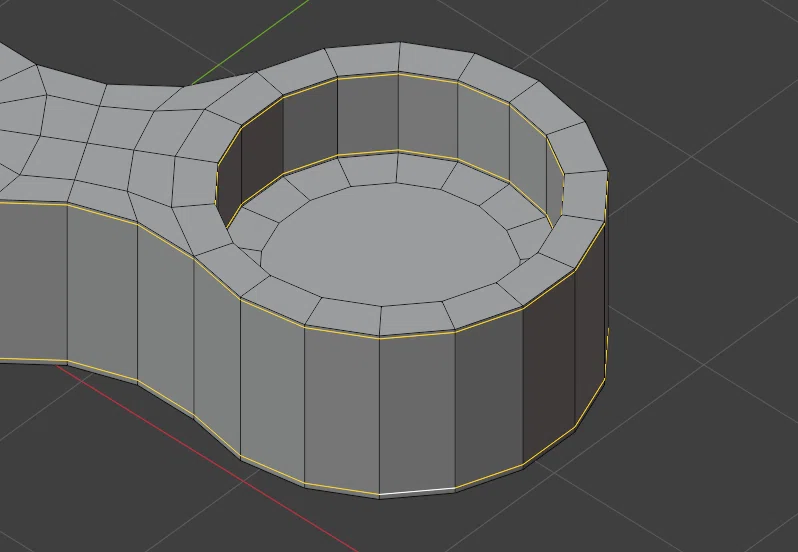

• ⌘（Ctrl）+R で下の位置にループカットを入れ、サブディビジョンサーフェスモディファイアー追加後のエッジを作る

• サブディビジョンサーフェスモディファイアーを追加

• オブジェクト>スムーズシェードを適用

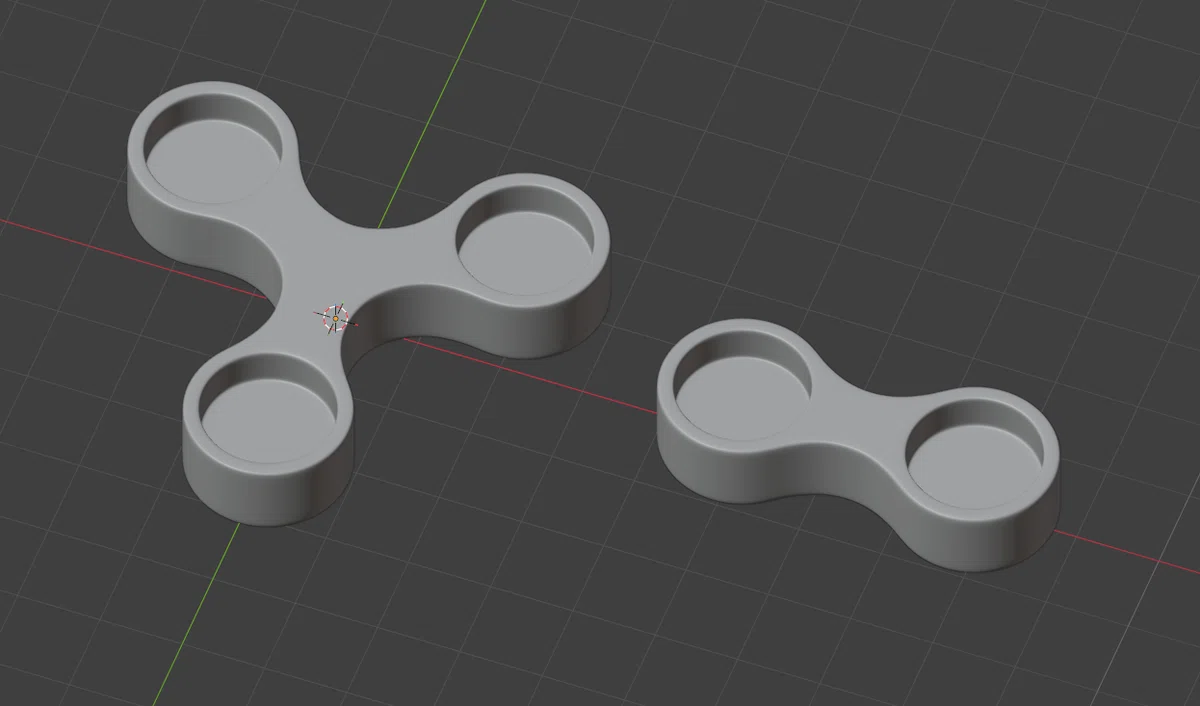

• 2個パターンも同様に処理

マテリアルを適用、ライティングしレンダリング。

まとめ

なんとか整合性は保っている感じはしますが、文系の目測モデリングのため、ちょっとづつ細かなずれがありそうです。当然、なんらかの理系的な操作で、きちんとした幾何学的な正解はあるかと思います。これがそうだよ、という方がおられましたら、ぜひコメントしてください。
