blender 5.1 - できますか？ モデリングチャレンジ 05

すこし変わったモデリングに挑戦してみます。一緒にチャレンジしてみてください。

環境　Blender 5.1.0 , Mac Mini M1 OS 14.4

課題 05

今回は下のYoutube動画にあるオブジェクトをモデリングしてみました。モデリングのアプローチはいくつかあると思います。

解答例05

• 円を追加、画面左下のプロパティ画面で、頂点を8、回転Yを90°に変更

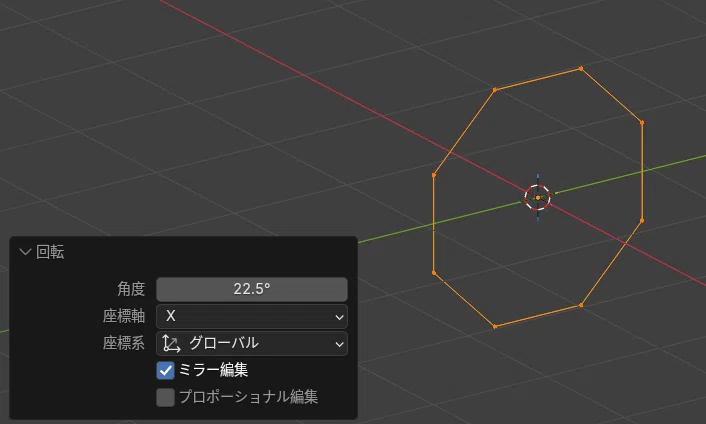

• 編集モードに変更、R X 2 2 . 5 キーで、X軸に22.5°回転

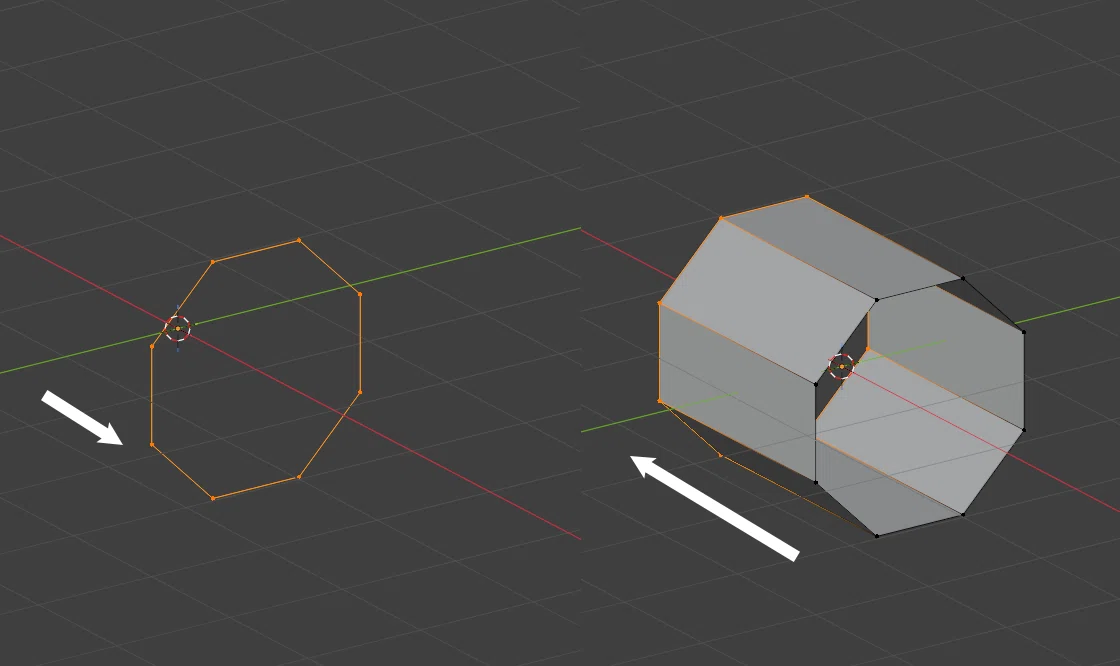

• G X 1 キーでX軸に1m移動

• E X ー 2 キーで、X軸にー2m押し出し

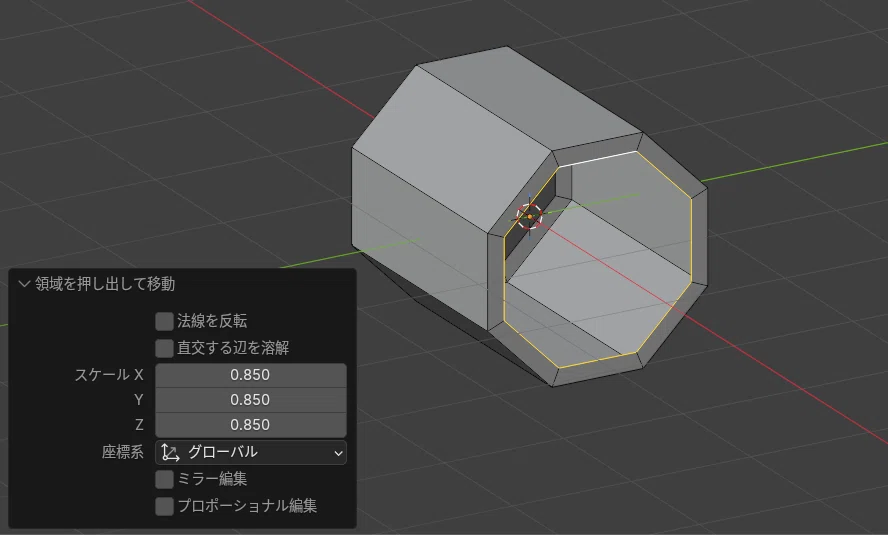

• 端の辺を一周選択し、E S . 8 5 キーで内側に15%押し出し

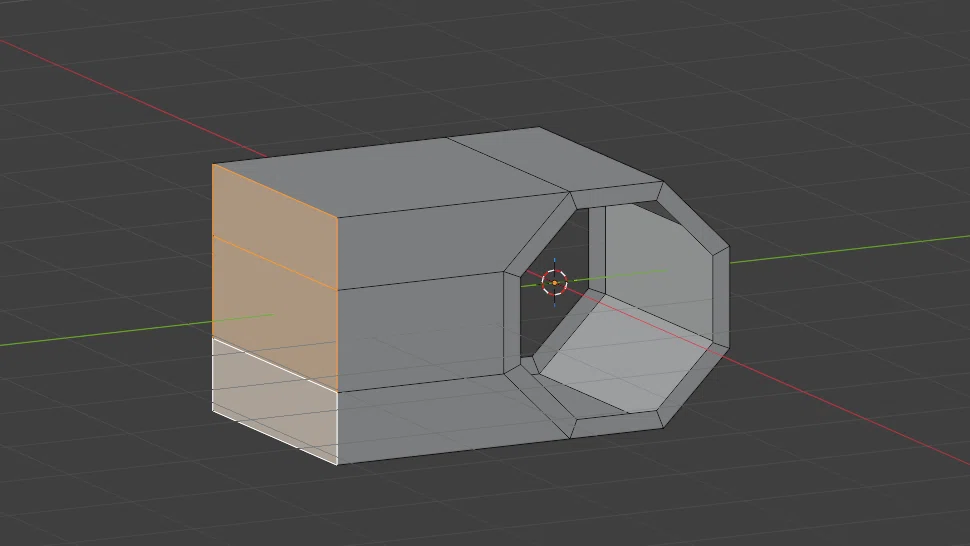

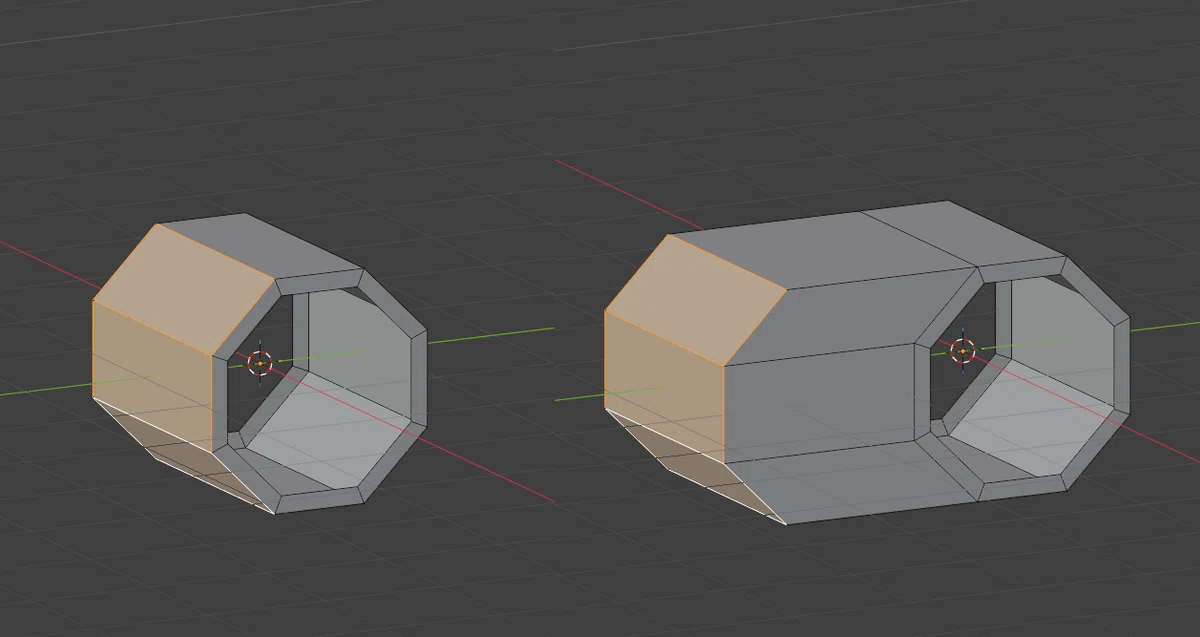

• 左の3面を選択し、E Y キーで横に押し出し

• S Y 0 キーで、Y軸に幅を揃える

• 左端の位置は、約 -2.5mに設定

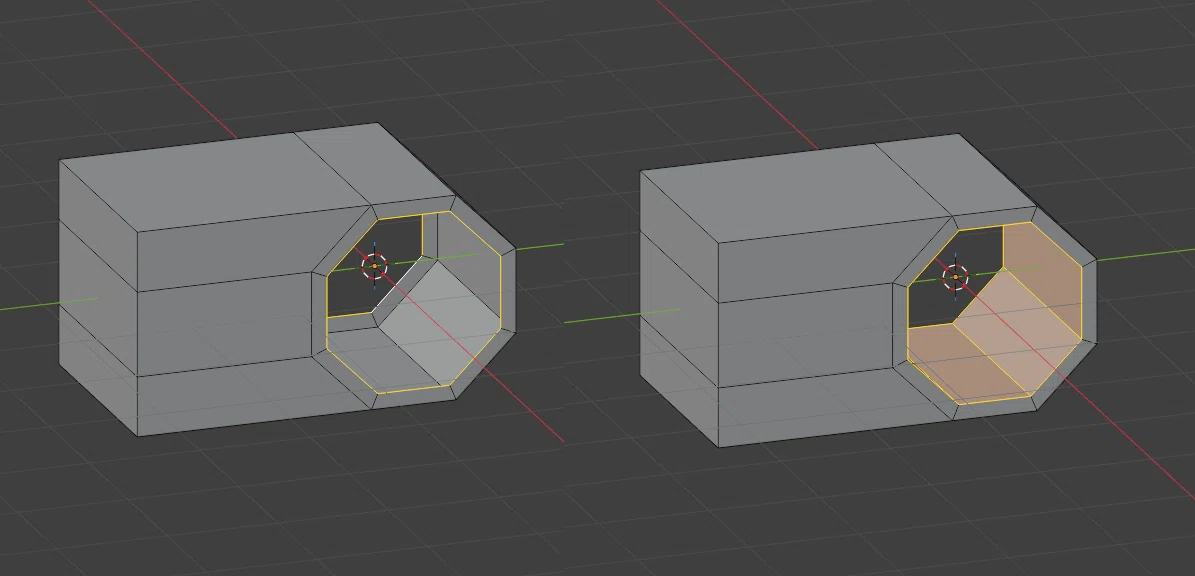

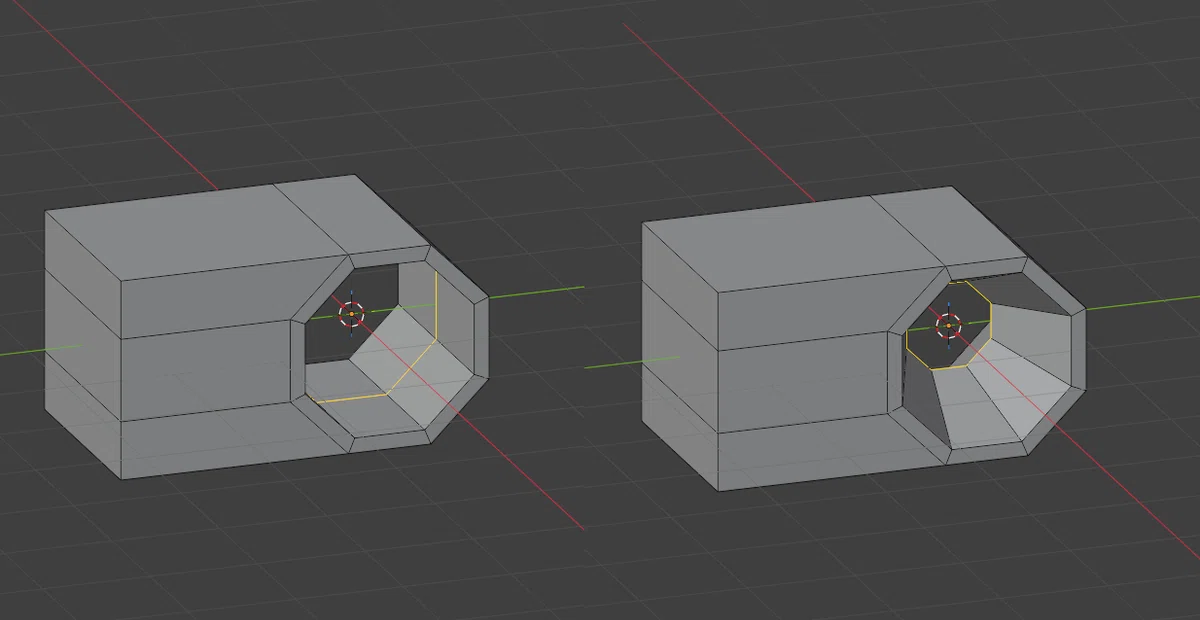

• 表裏の円の辺を選択し、辺 > 辺ループのブリッジ を実行

• 中央に⌘（Ctrl）+ R でループカットを入れ、S . 5 キーで半分に縮小

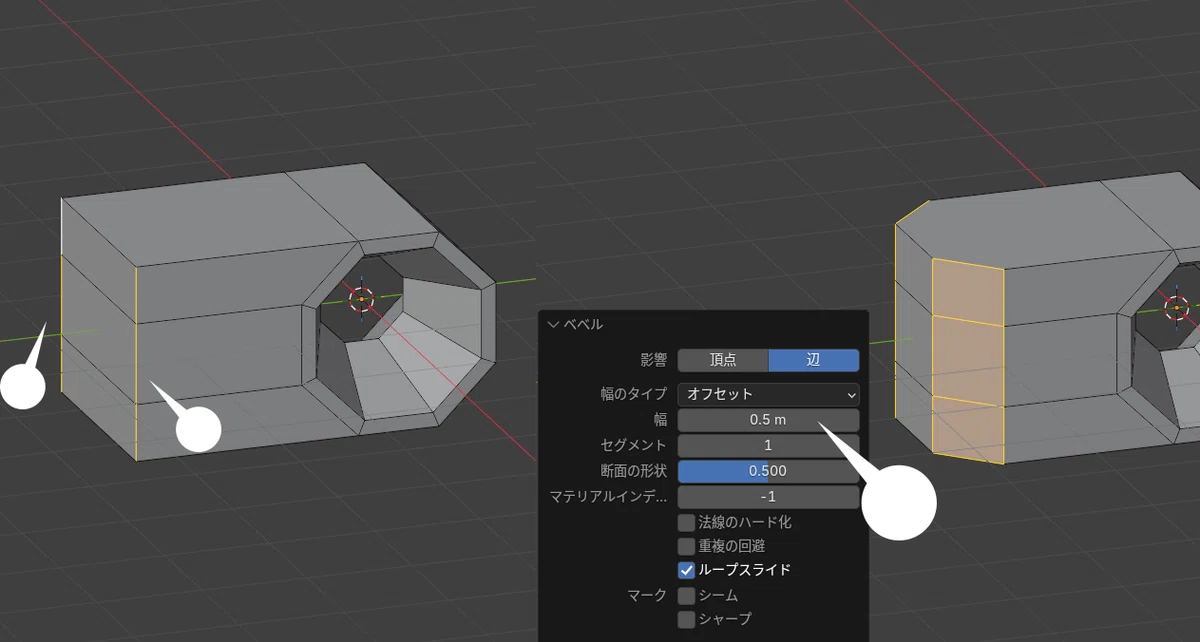

• 左端の6辺を選択し、⌘（Ctrl）+ B . 5 キーで幅0.5mのベベルを入れる

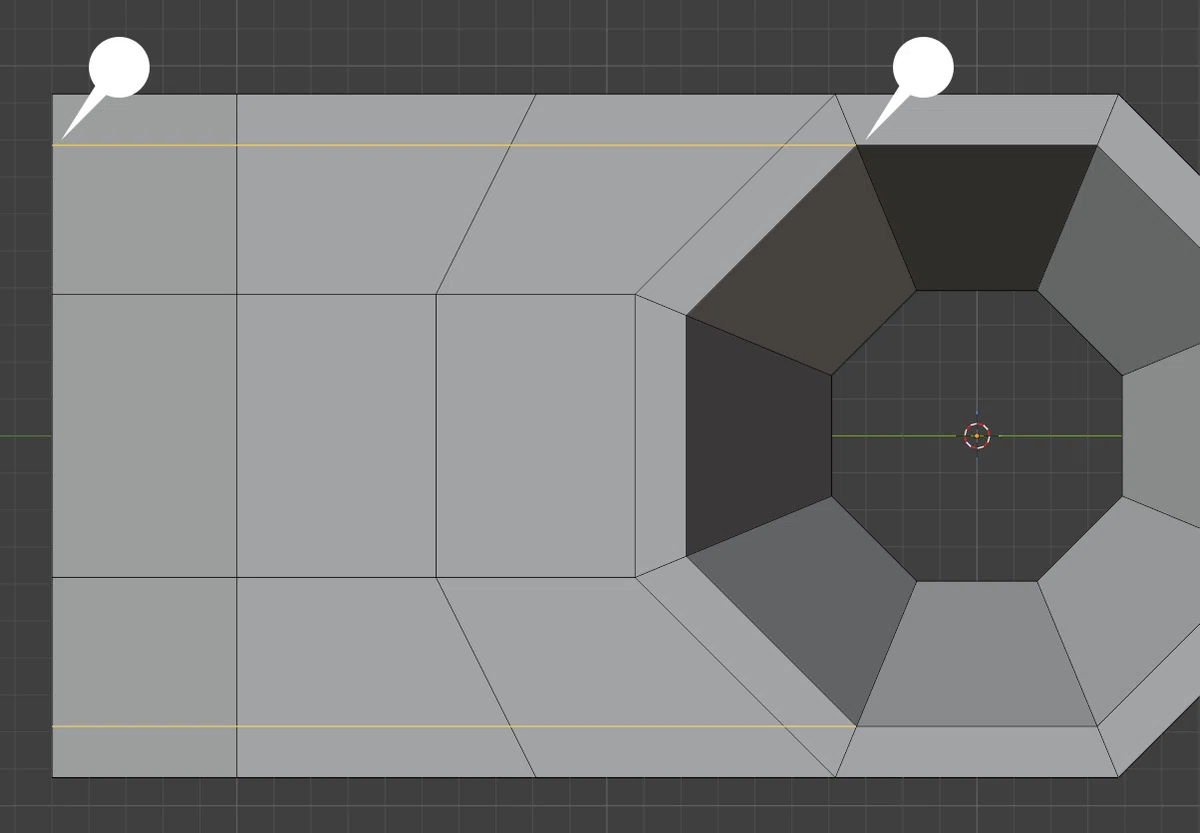

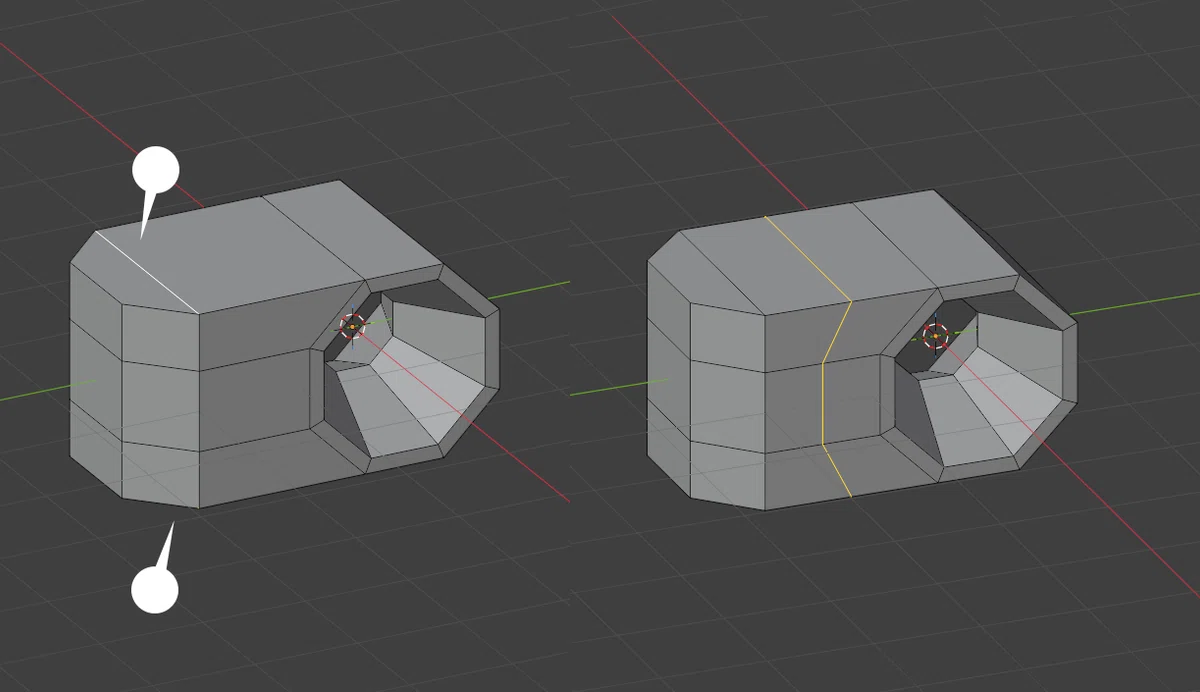

• 上面と底面に、Kキーでナイフカットを入れ、中央にループカットを入れる

• K C Y キーを押し、右の頂点から左の辺へナイフカットを入れる

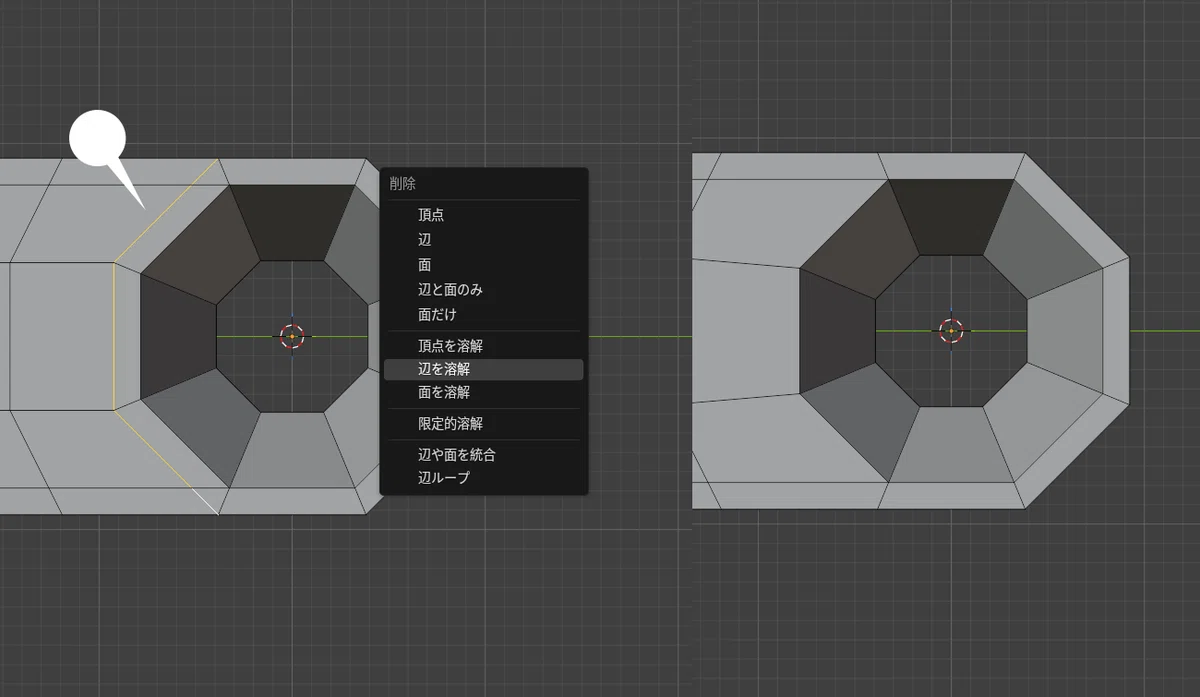

• 図左の辺を選択し、Xキー>辺を溶解 で削除、裏側も同様に

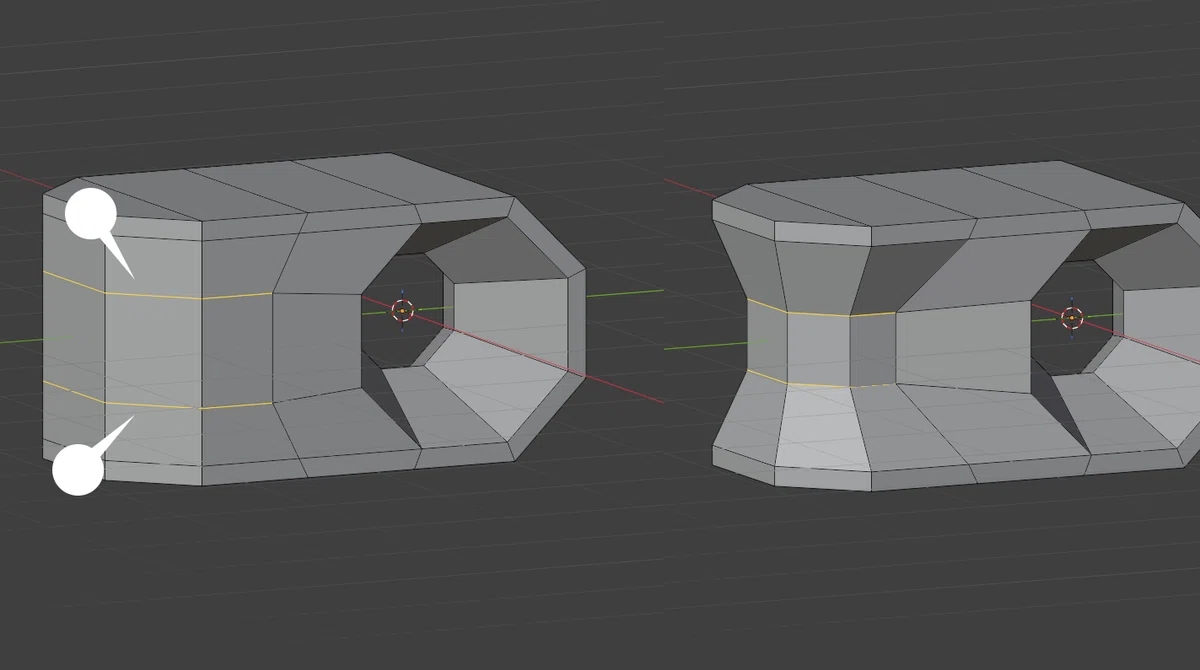

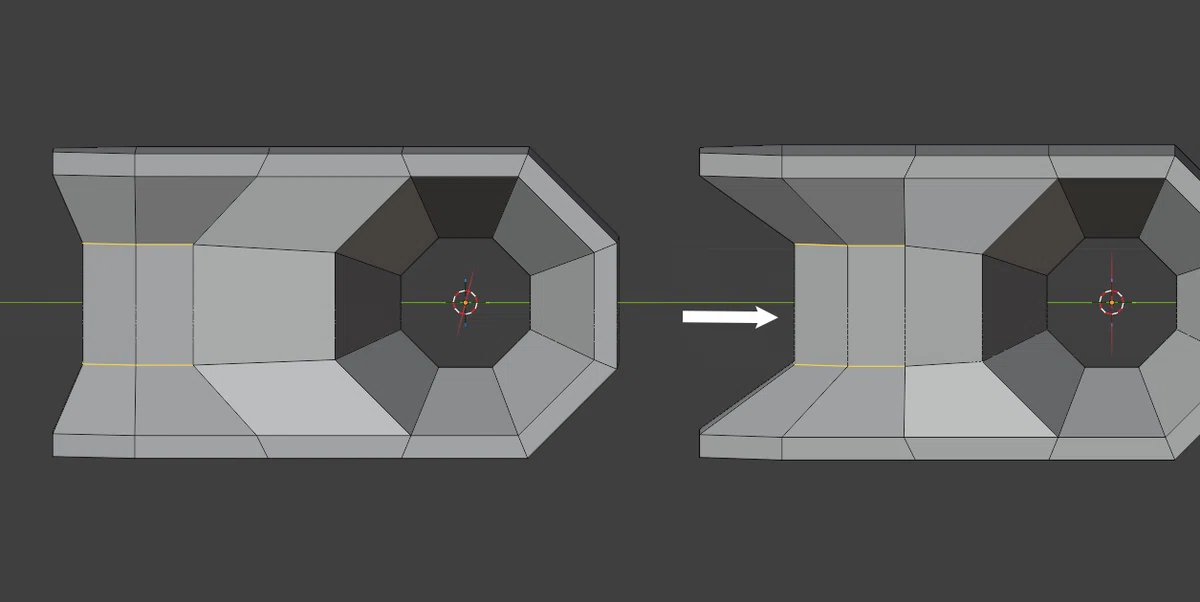

• 図左の、計10辺を選択し、S キーで縮小

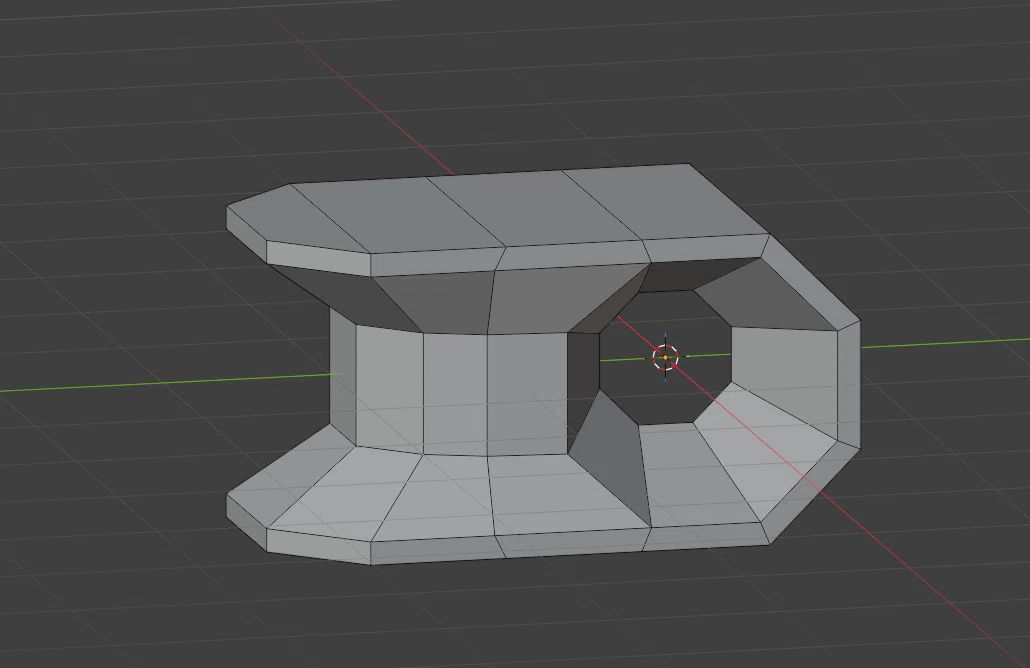

• S Z キー、および、G Y キーで形状を整える

• 適宜、形状を微調整

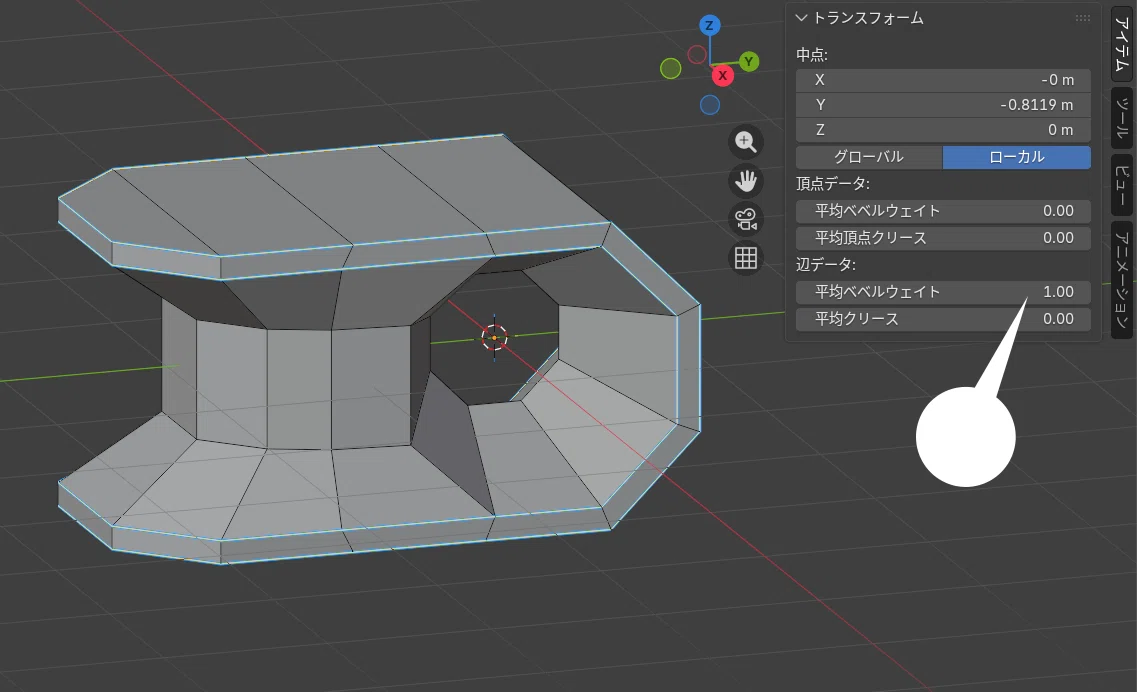

• 図の辺に、平均ベベルウェイト 1.0 を設定

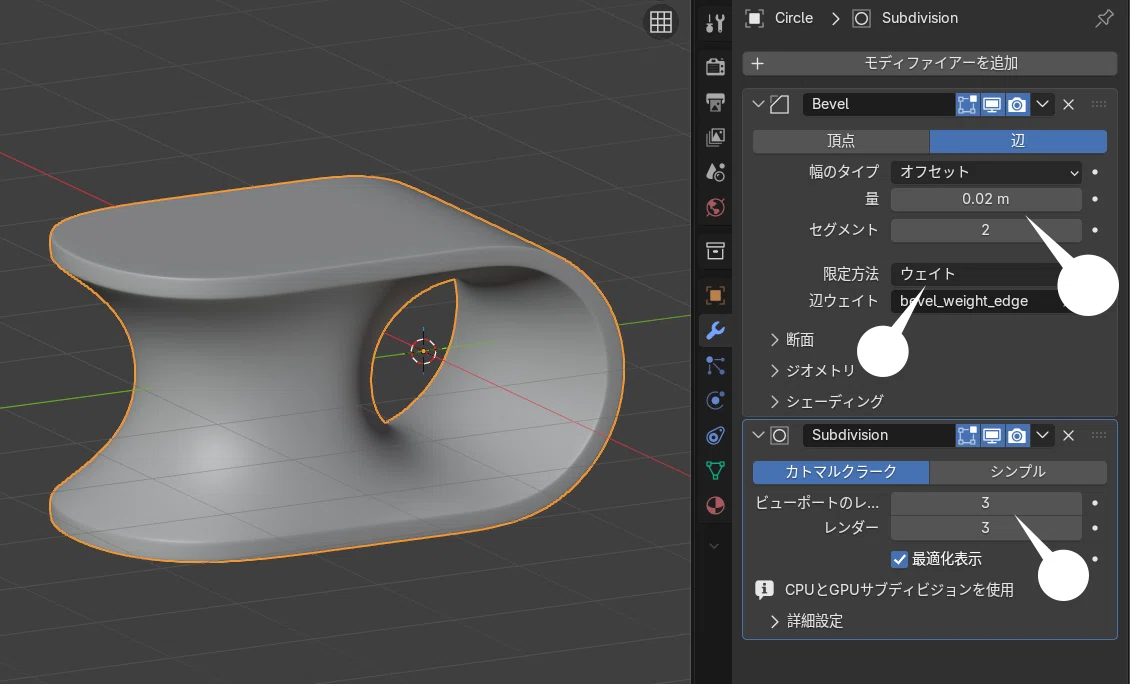

• ベベルモディファイアーを追加、幅は0.02m、セグメント 2、限定方法は「ウェイト」

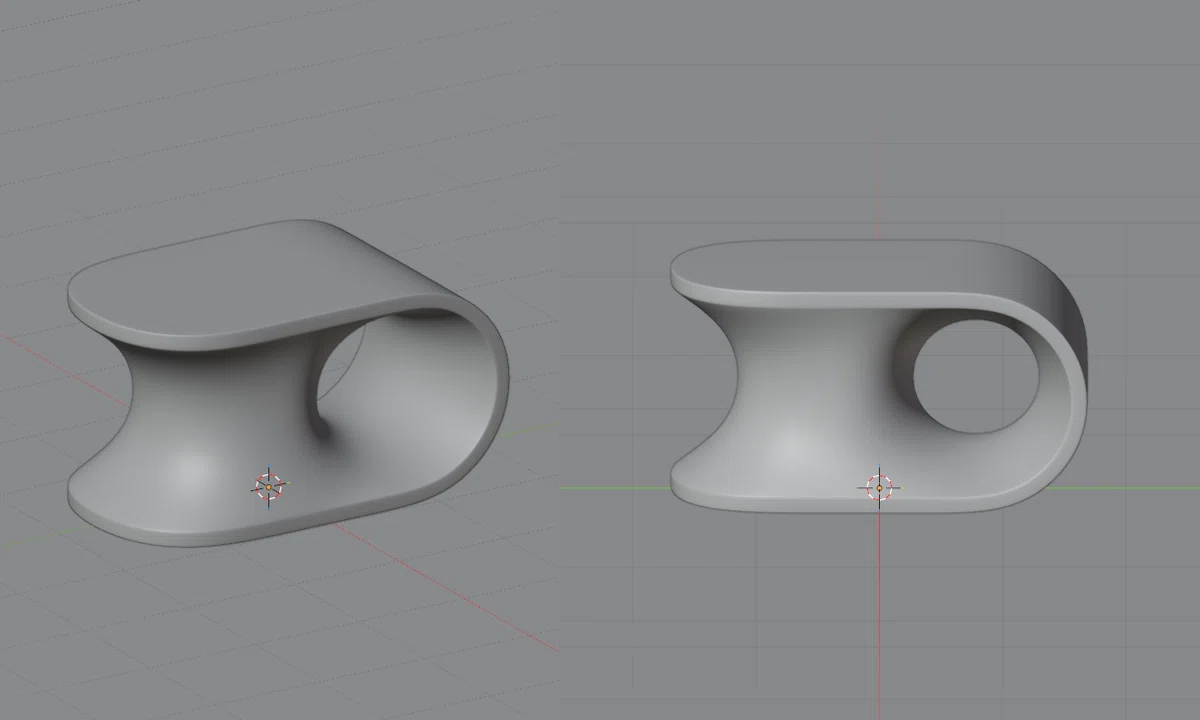

• サブディビジョンサーフェスモディファイアーを追加、レベルは 3

• オブジェクト右クリック>スムーズシェード を適用

まとめ

いかがでしょう。目測モデリングになりますが、ほぼ課題が再現されているのでは。トポロジーもきれいですし、スケールを調整して、3Dプリンターへ出力も可能です。参考まで。
