blender 5.0 - できますか？ モデリングチャレンジ 01
blender ですこし変わったモデリングに挑戦してみます。一緒にチャレンジしてみてください。
以前の記事で、CAD風のモデリングにチャレンジしましたが、わたしなりの感想では、あくまで設計図通りの正確な寸法でモデリングするには、やはり、FreeCADなどの専用ソフトを使ったほうがよいかも、という結論に達しました。
そこで、blender の得意な、すこし自由な造形を選びました。3Dプリンタでも出力できることを前提にしますが、正確な寸法にはこだわりません。必要な場合は、最終的に調整することにします。
環境 Blender 5.0.0 , Mac Mini M1 OS 14.4
お題

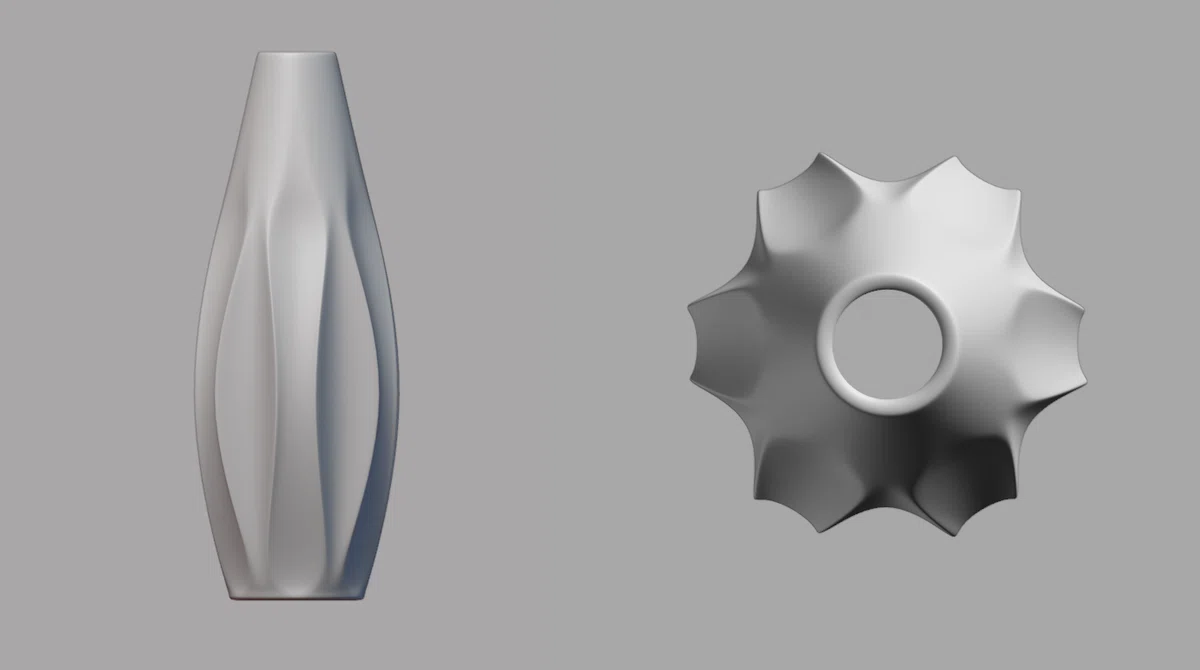

一輪挿し風。とくにサブディビジョンサーフェスのかかり具合を調整するのがちょっとむつかしいです。
モデリング例
モデリングの一例です。

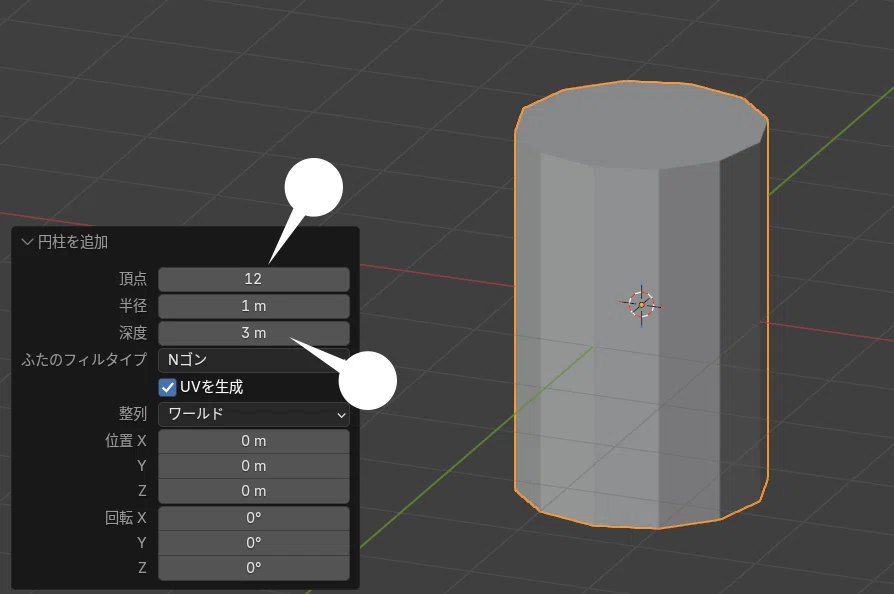

Shift + A > メッシュ > 円柱を追加、画面左下のプロパティ画面で、頂点12、深度 3 mに変更
後にマージもかける関係上、作成時はほぼデフォルトのスケールで作成
Y軸上正面の 2 面を残して削除

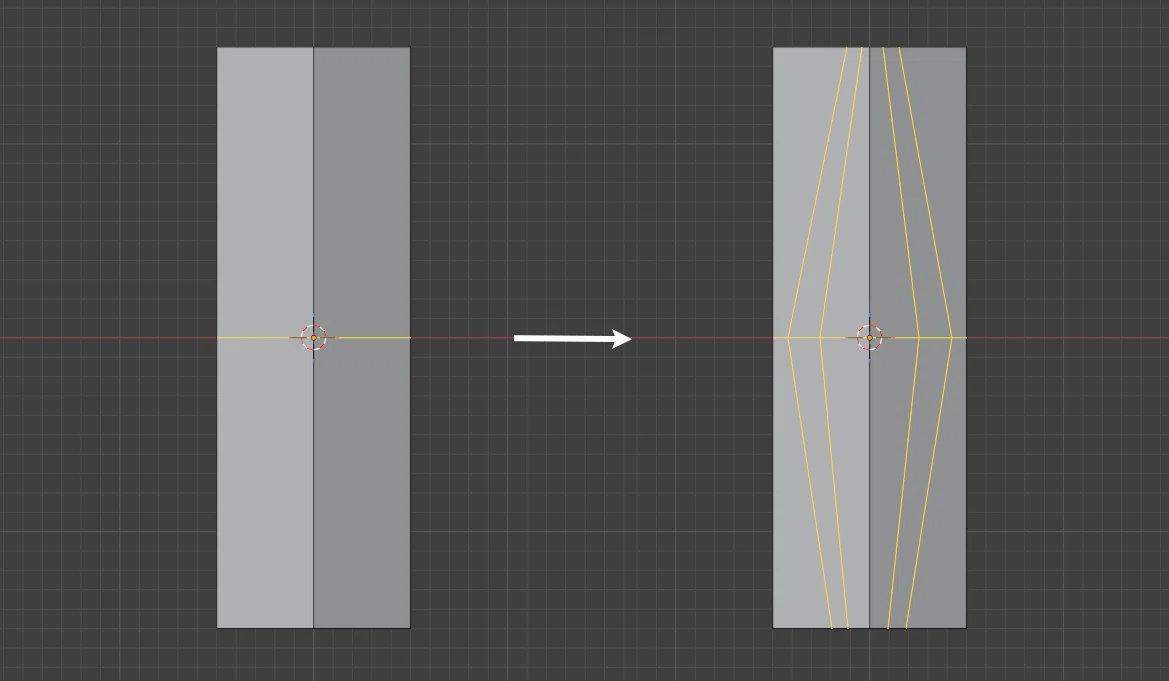

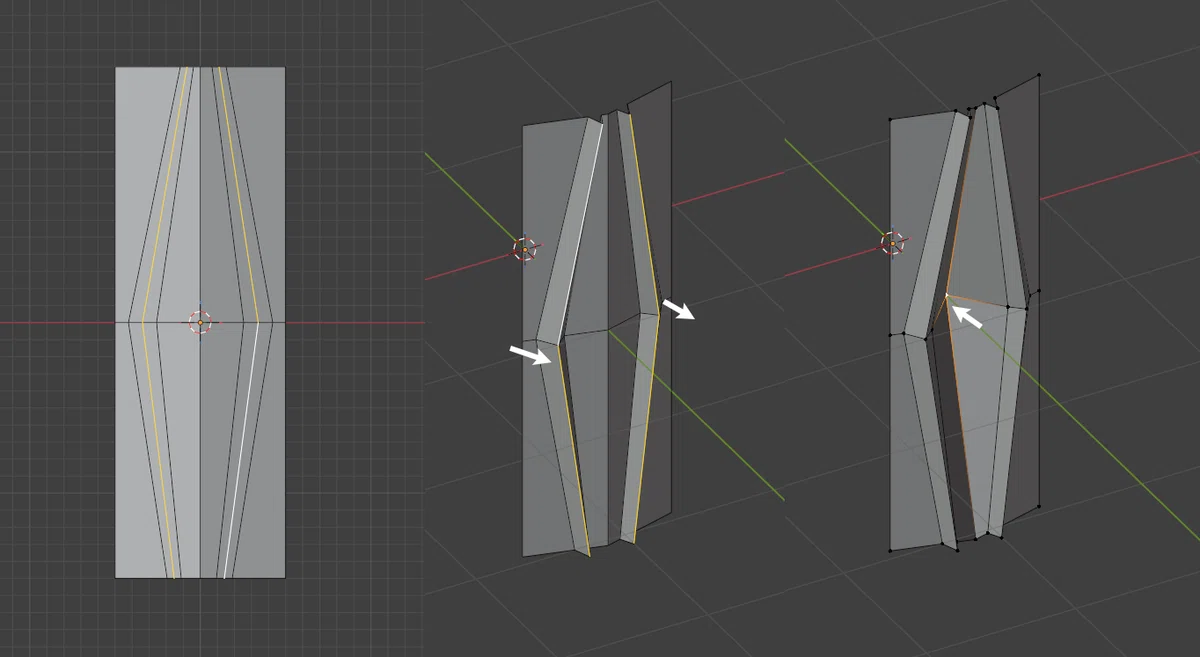

縦中央に⌘（Ctrl）+ R でループカットを入れ、Kキーで図右のようにナイフカット
それぞれのカットはやや余白を残し、すべて4角面に。3角面が混じると、後々、ループカットが入らないなど、修正がむつかしくなるため。
⌘（Ctrl）+ R で、図のようにに2本のループカットを入れ、G Y キーで手前に移動、中央の1頂点を奥に移動

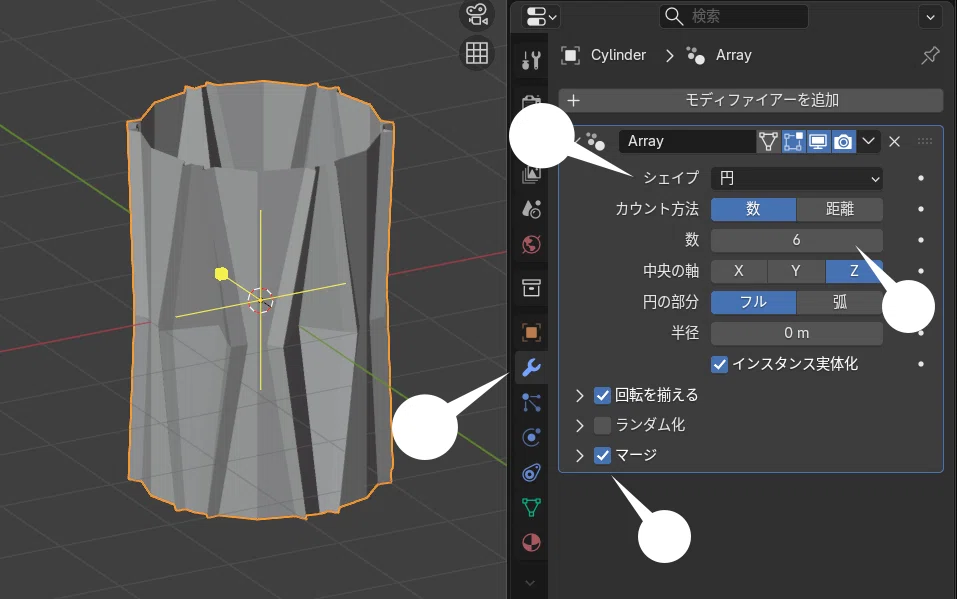

配列モディファイアー（5.0以降）を追加
シェイプ「円」、数「6」、マージにチェック

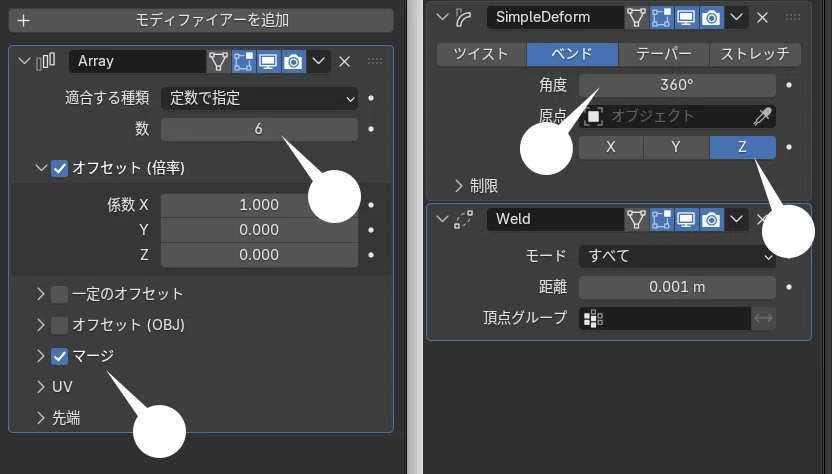

4.x で同操作を行うには、いくつかの方法があるが、
1. オブジェクトを選択し、オブジェクト > 原点を設定 > 原点をジオメトリに移動 を実行
2. 配列モディファイアーを追加、数6、マージにチェック
3. 変形 > シンプル変形モディファイアーを追加。タイプは「ベンド」、角度360°、座標軸 Z
4. 生成 > 溶接モディファイアーを追加（最初と最後のマージのため）
になるだろう。

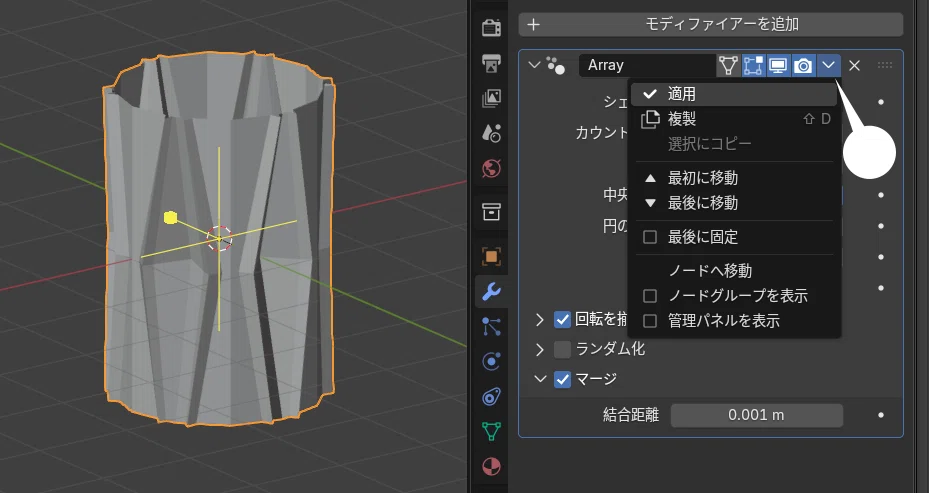

配列モディファイアー（5.0以降）を「適用」

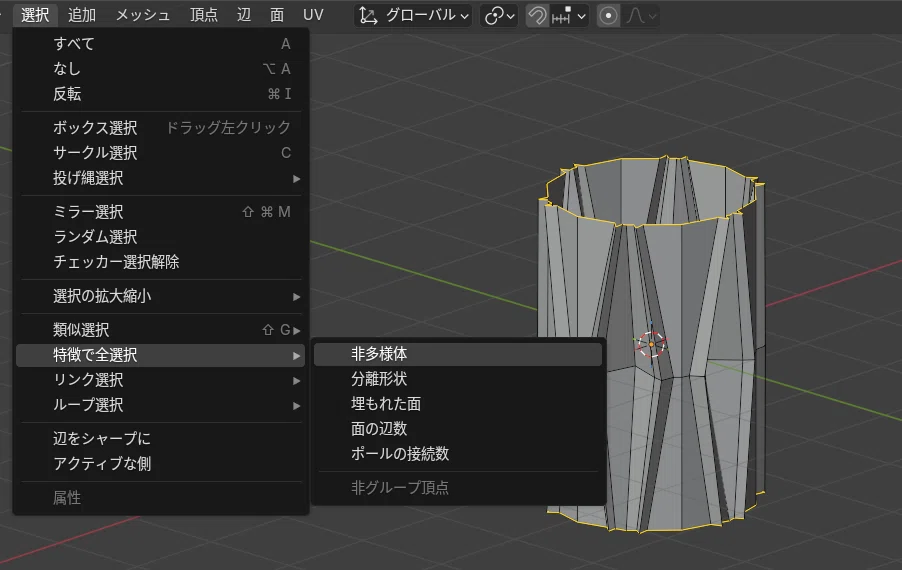

念のため、編集モードで、非多様体を検出
上下の辺が選択されている（閉じていないので）のは、この段階では正常

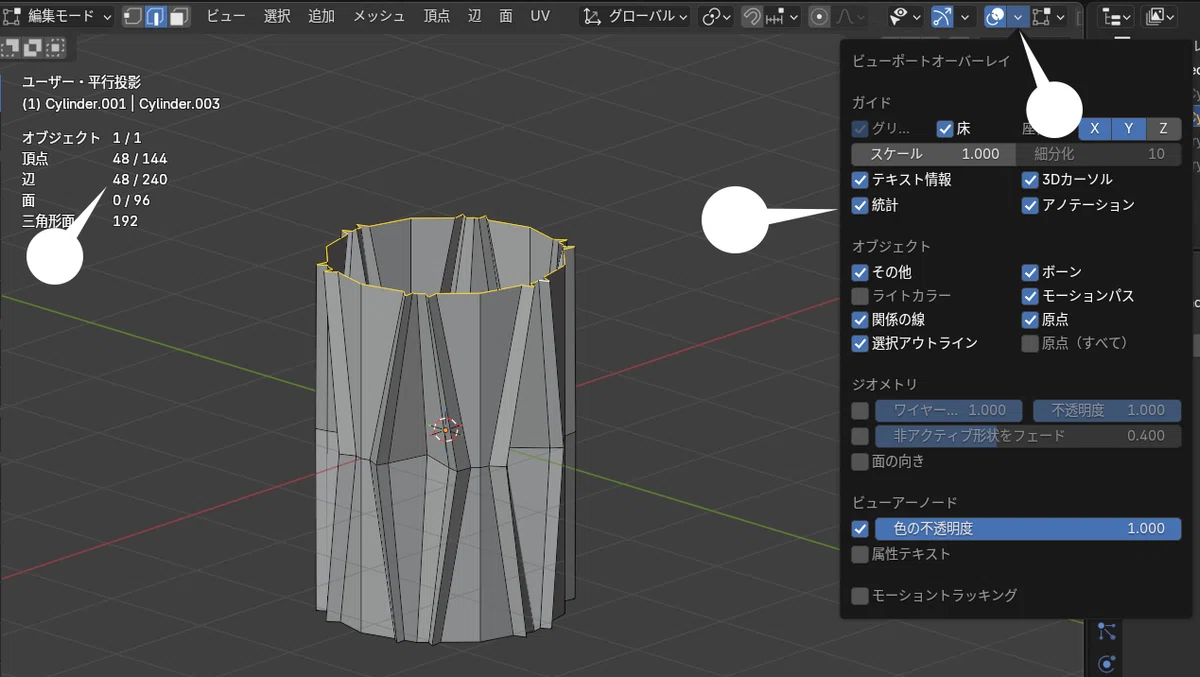

統計情報を表示して、上辺を選択、48辺であることを確認

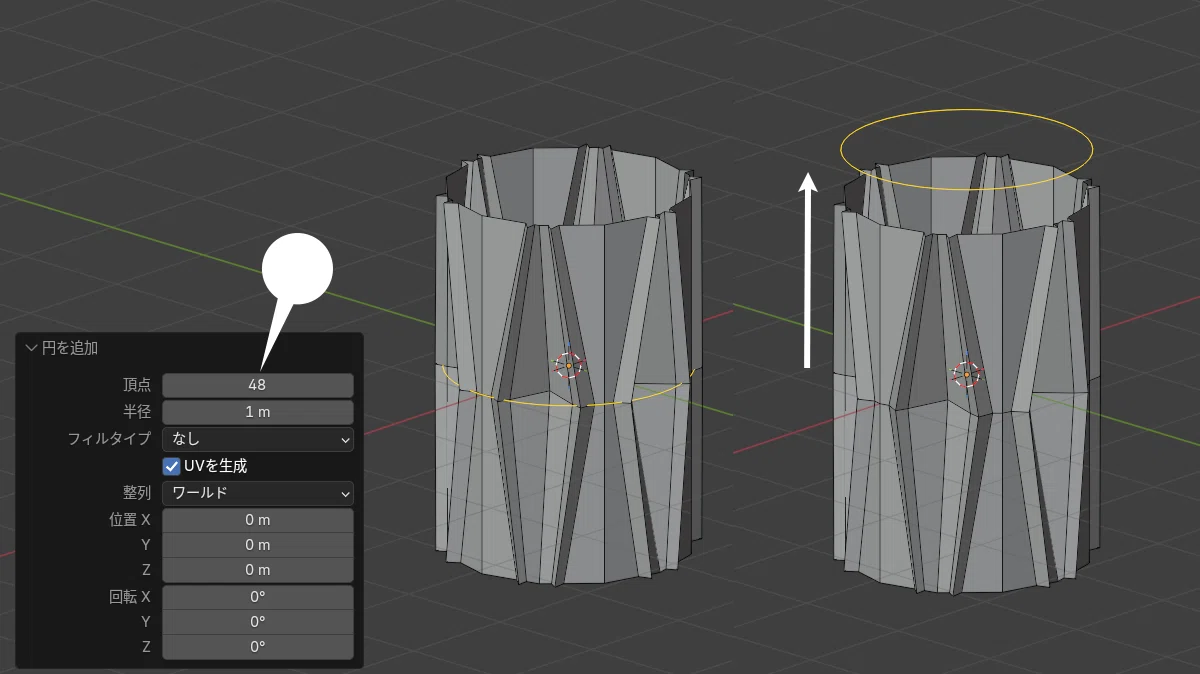

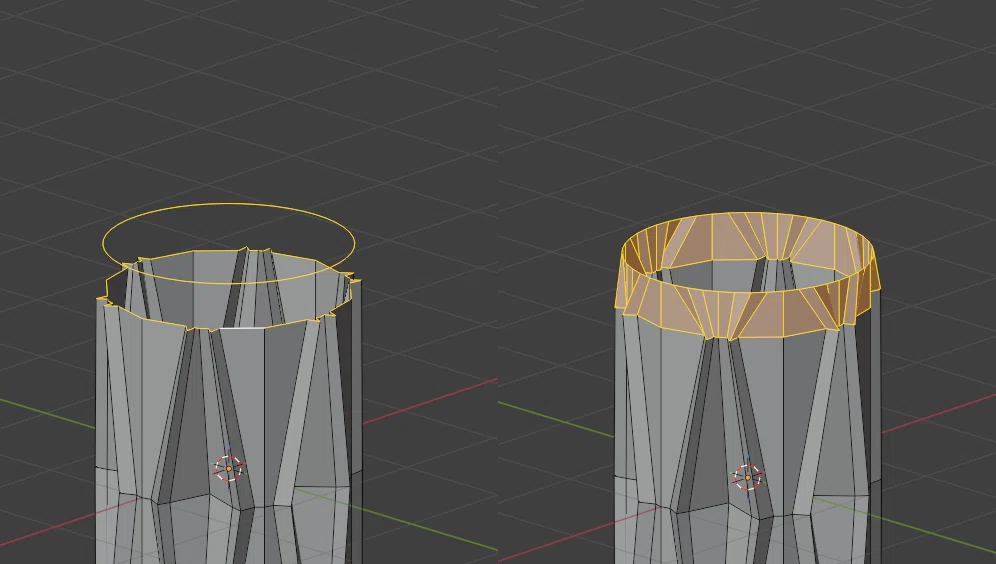

編集モードのまま、Shift+A > 円を追加（頂点48）、上へ移動
本体上辺と円を選択し、辺 > 辺ループのブリッジ で接続

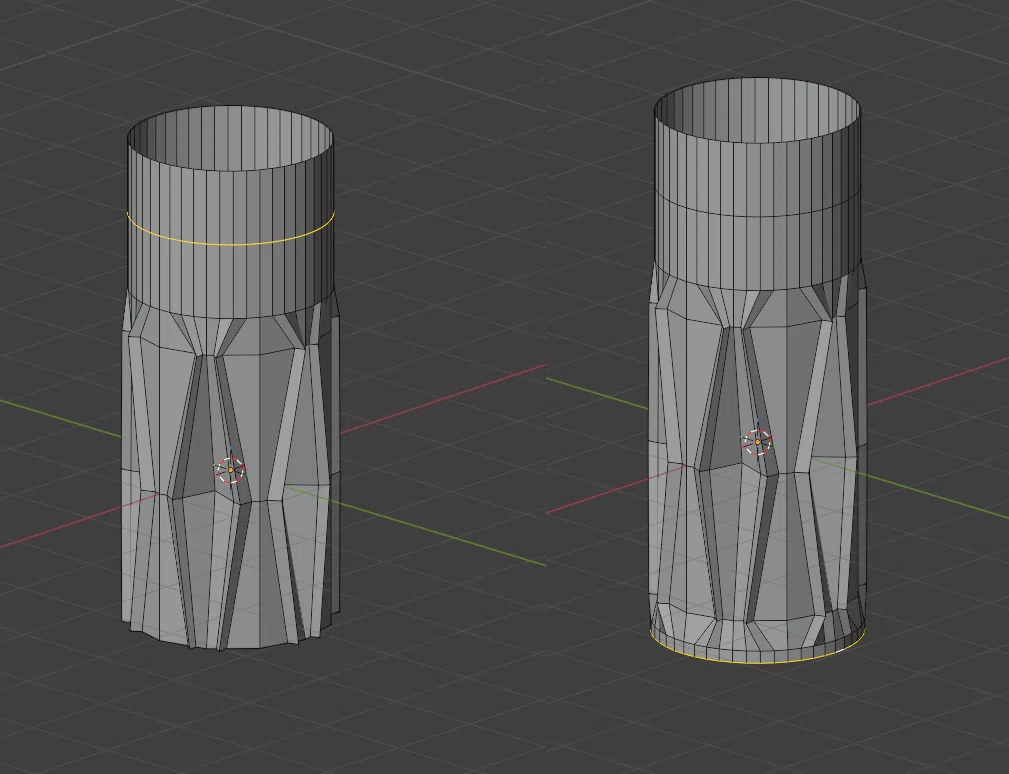

上辺を E Z で押し出し、ループカット。下辺も同様に円を追加、辺ループのブリッジ、押し出しを行う

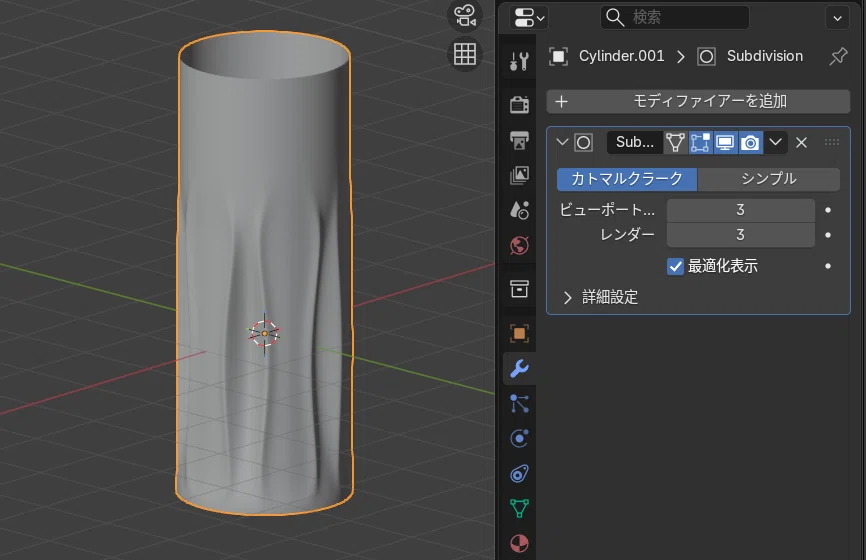

オブジェクトモードに変更し、⌘（Ctrl）+ 3数字キーで、レベル3のサブディビジョンサーフェスモディファイアーを追加
右クリック > スムーズシェードを適用

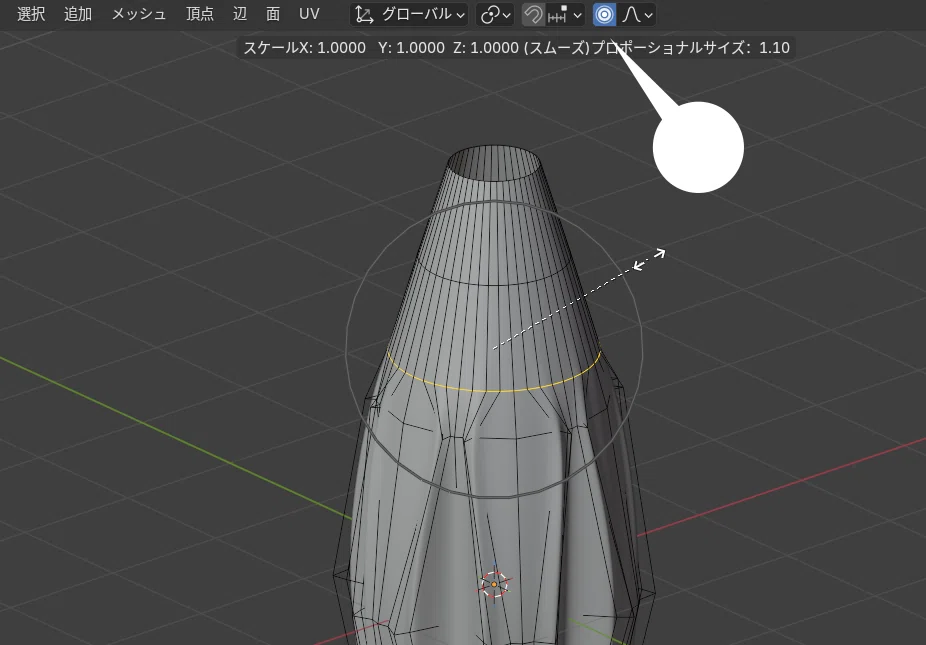

O（オー）キーでプロポーショナル編集を有効にし、適宜、形状を調整

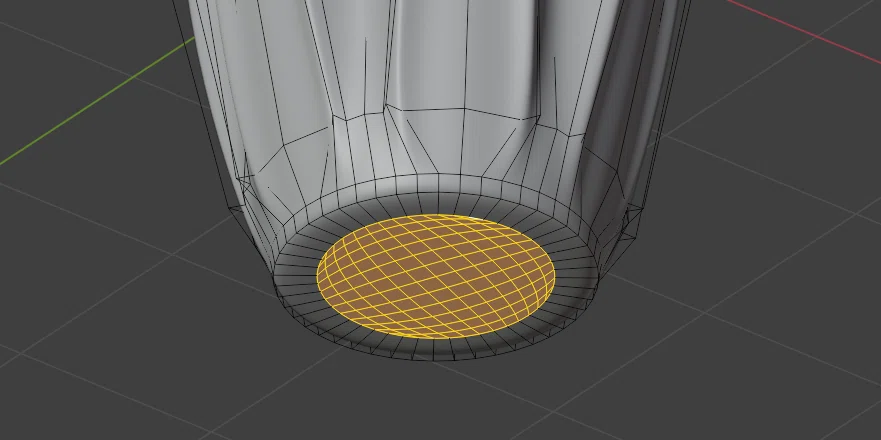

底を閉じる

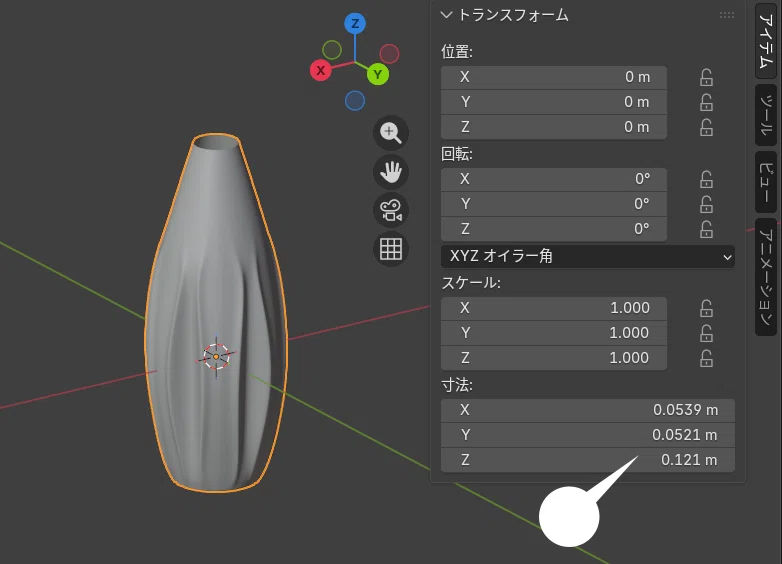

寸法を合わせたい場合は、オブジェクトモードで、S キーで縮小
⌘（Ctrl）+ A > スケール を実行し、スケールを適用する

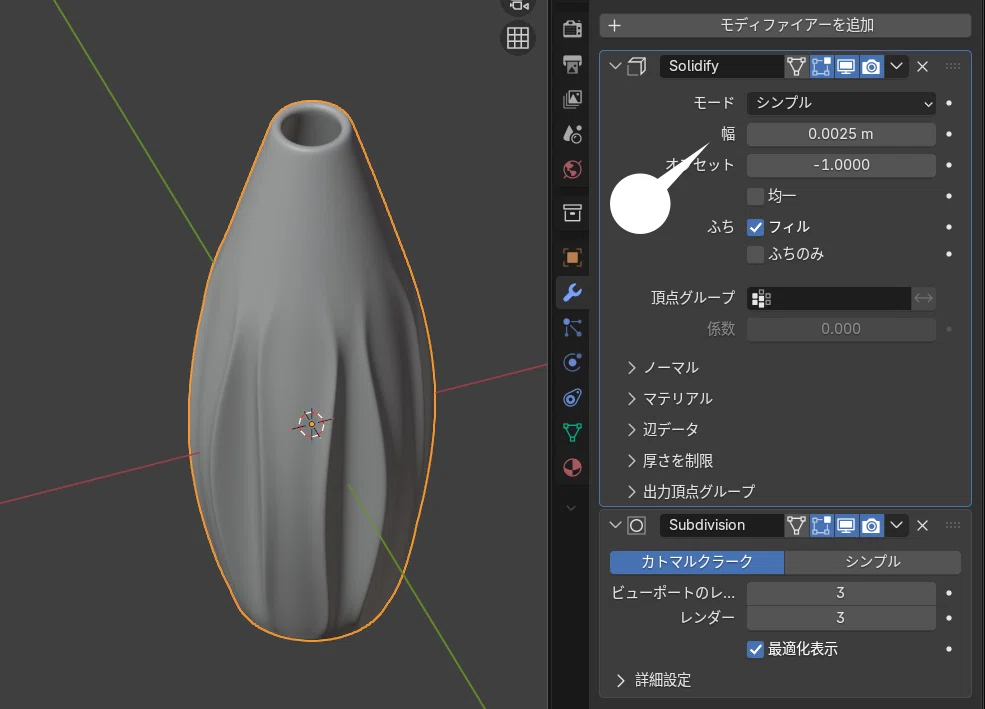

生成 > ソリッド化モディファイアーを追加し、厚みをつける
ソリッド化は、サブディビジョンサーフェスの上に配置
完成。STLフォーマットでエクスポートし、3Dプリンタでも出力可能。
まとめ
初見はさほどむつかしくなさそうですが、私の場合はこの作例にたどり着くまでに数度のトライアンドエラーが必要でした。
もっとスマートな方法もあるでしょう。モデリングひとつとっても、なにかと奥深くて底が知れません。参考まで。

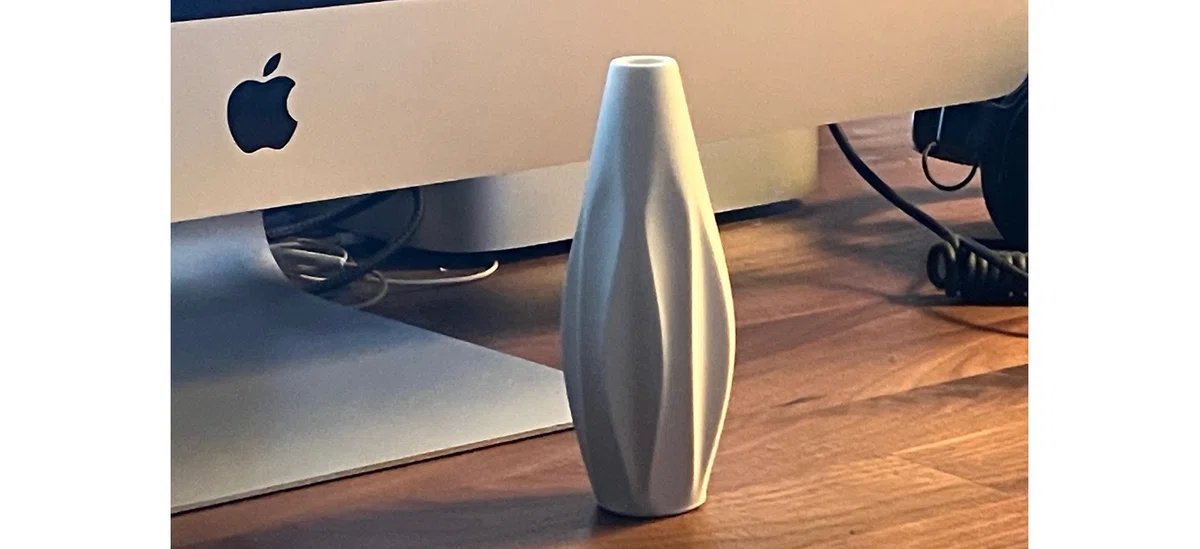

こんな記事を書いているのも、先日、3Dプリンタ（Bamboo A1 mini）を買ったせいです。今回のオブジェクトも、きちんとプリントできました。なんというか、これもまた、現実の方が先に来たSFの世界です。
