blender 4.1 UV 展開の基本

オブジェクトに画像を貼る場合に必要な UV 展開ですが、すこし手間がかかるので、スマート UV などで適当に済ませてしまうことも多いかもしれません。

ただ、きちんと画像を適用するには、あまり適当だと細部にアラが出てしまいますので、ここでは、ごく基本のみを復習してみました。

環境　Blender 4.1.0 , Mac Mini M1 OS 14.4

準備

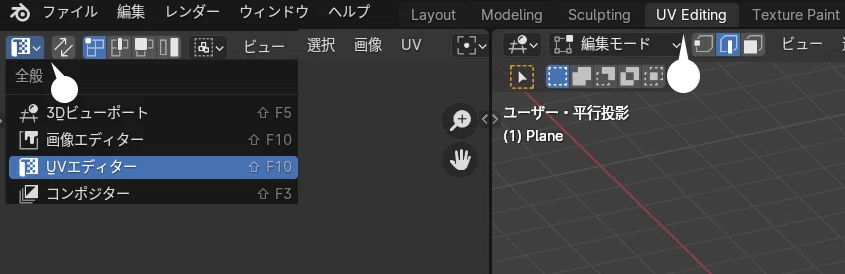

UV を確認するため、いずれかのウィンドウを「UV エディター」とする。

Box

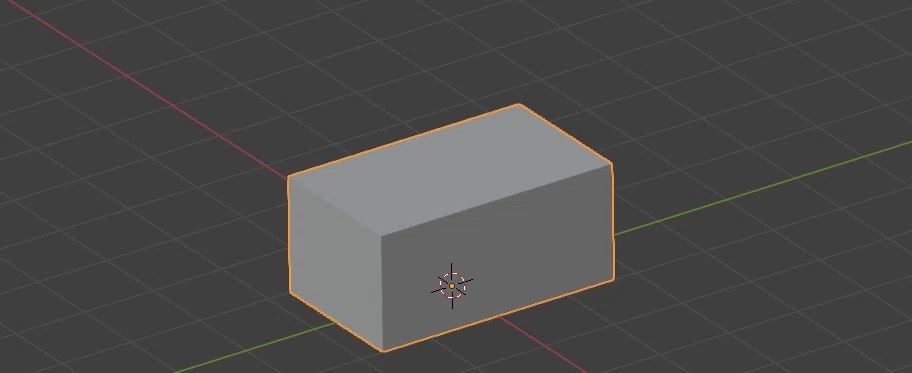

上のパッケージ画像を、下の立方体オブジェクトに適用する。

Step 01

オブジェクトモードで、オブジェクトを選択し、⌘（Ctrl）+ A キーを押し、「スケール」を選択する。

Step 02

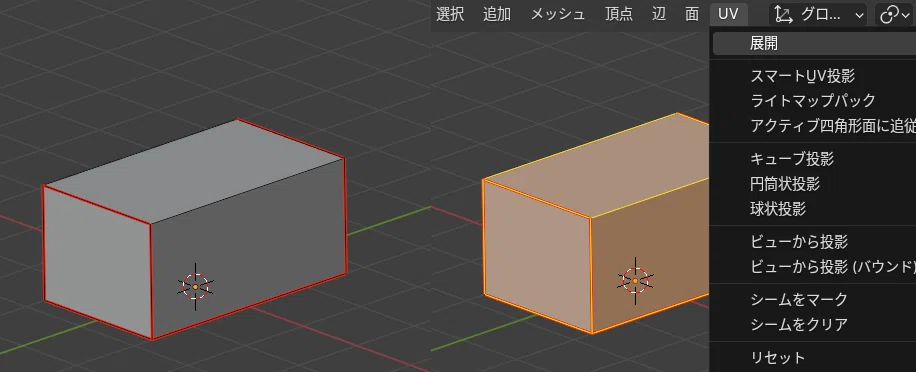

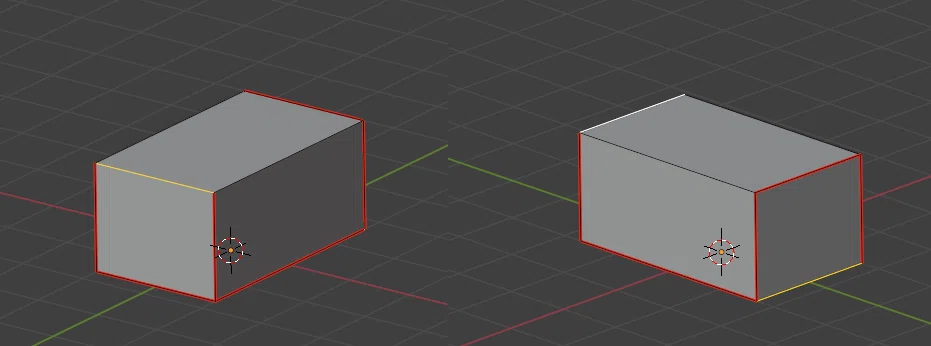

編集モードで、手前と奥の 2 面、および、底の 1 辺を選択する。

• UV > シームをマーク を選択。

• A キーで全選択し、UV > 展開 を選択。

展開された UV 。立方体に近いオブジェクトの場合、通常このままで問題ないが、右の 2 面が分離しているので、画像に近くするため修正する。

Step 03

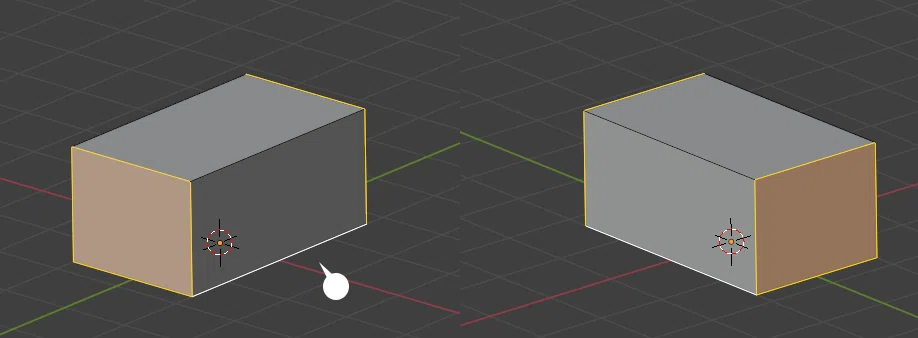

• 下の 2 辺を選択し、UV ＞ シームをクリア を選択。

• A キーで全選択し、UV > 展開 を選択。

Step 04

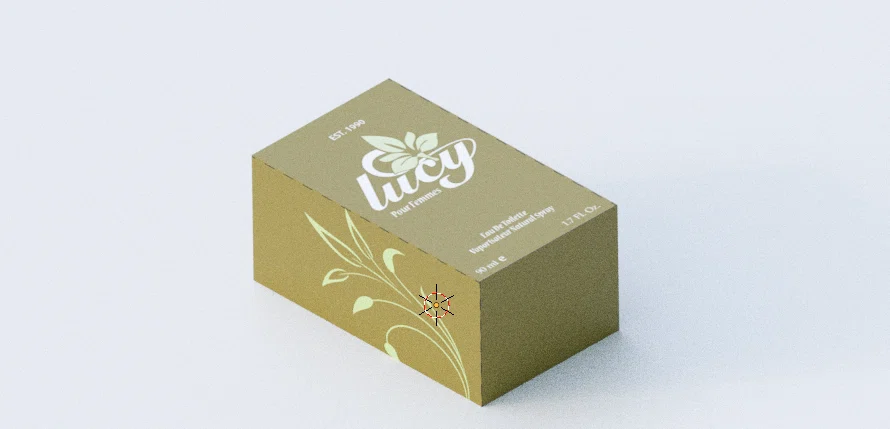

• 上の箱の画像をマテリアルのベースカラーに適用。

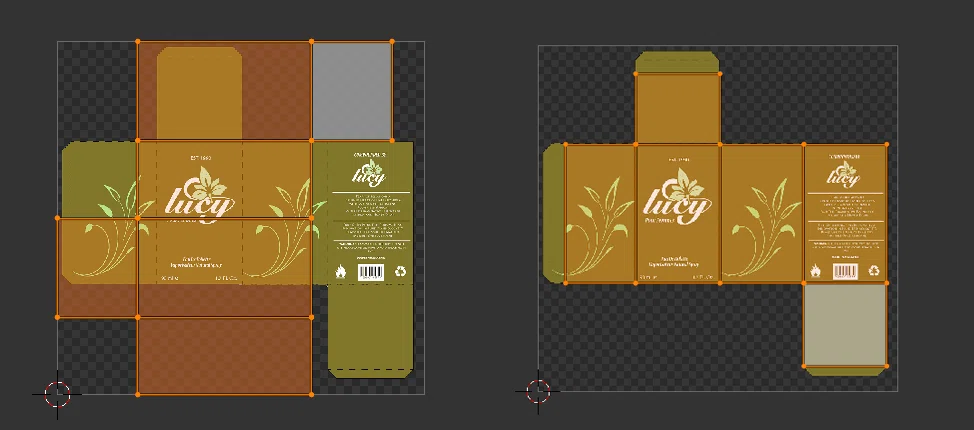

• UV エディター画面で、A キーを押し全選択、R 90 で 90度回転させる。

• 適宜、ラインの位置を調整する。

基本的には、どのオブジェクトでも、スケールの適用、シームのマーク、UVの適用、の手順は同じ。

Bottle

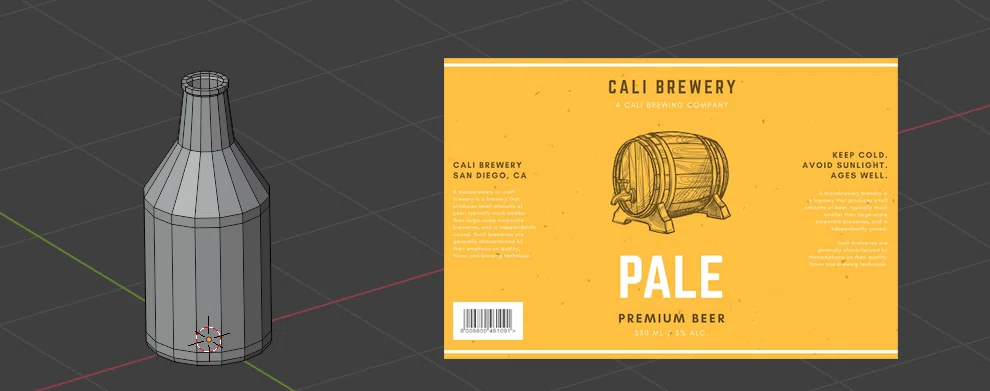

下のようなボトルのオブジェクトに、右のラベルを貼る。

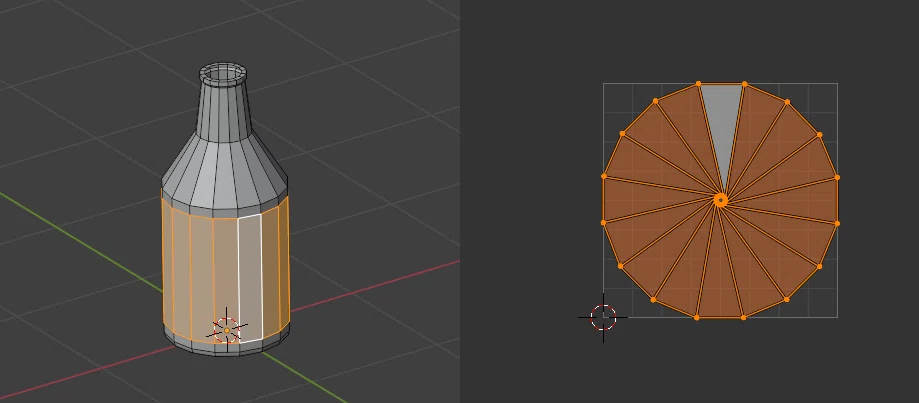

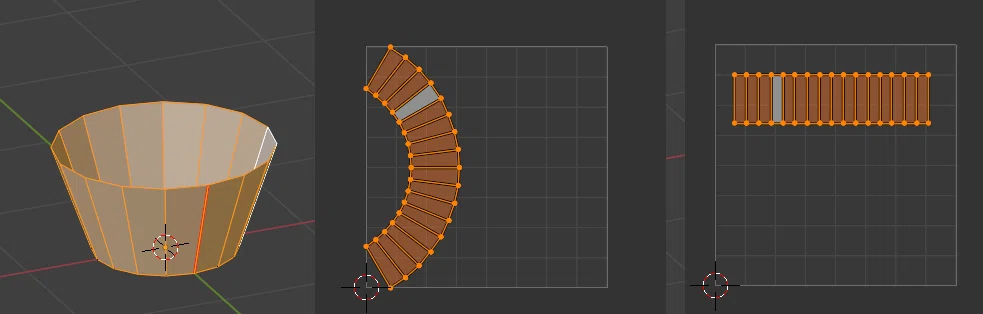

ラベルを貼る側面を選択し、UV展開する。

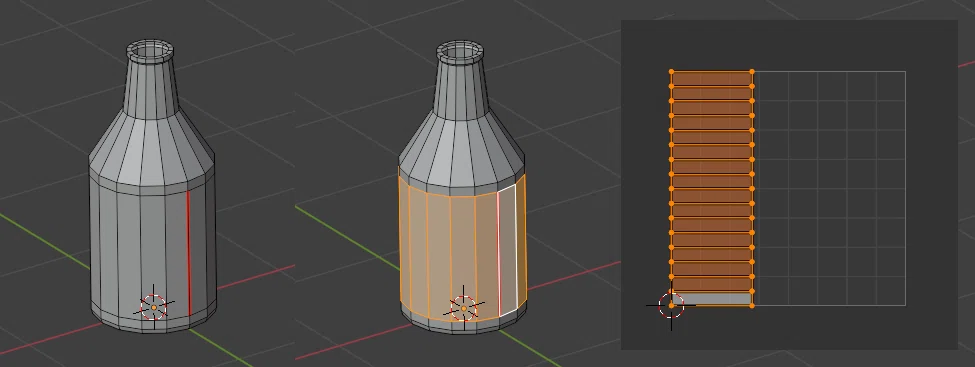

下の 1 辺のみ、シームをマークし、同様に側面を選択し、UV展開。

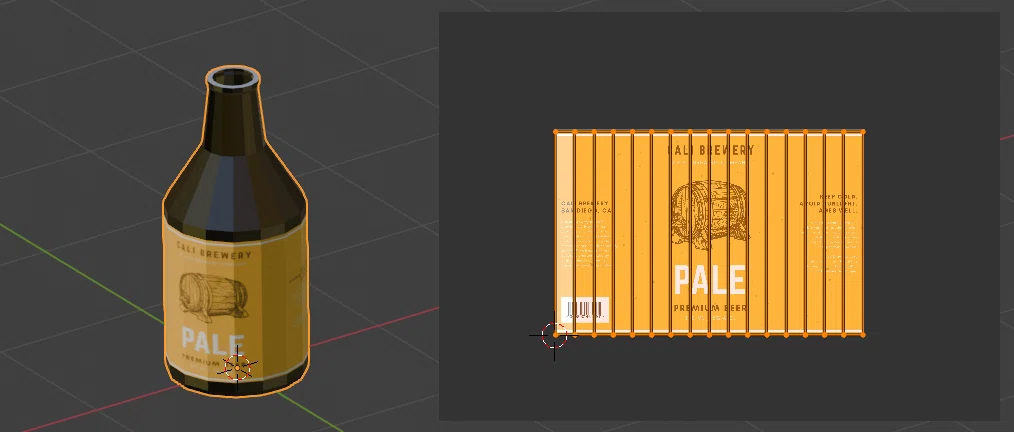

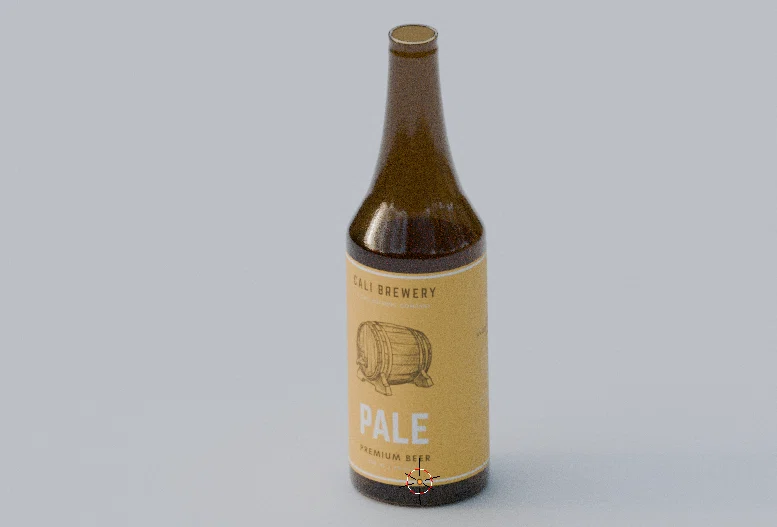

マテリアルを適用、UV エディター画面で上同様、適宜、回転、縮小などでサイズを合わせる。

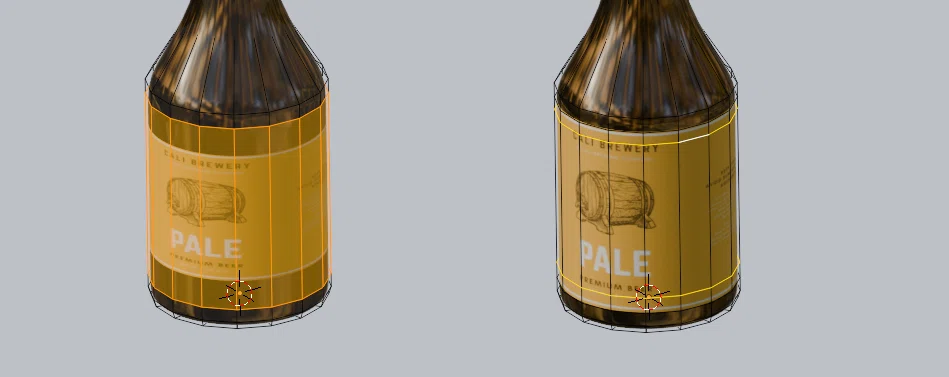

サブディビジョンサーフェスモディファイアをかけると縮んでしまうので、適宜、ループカットを入れ、調整。

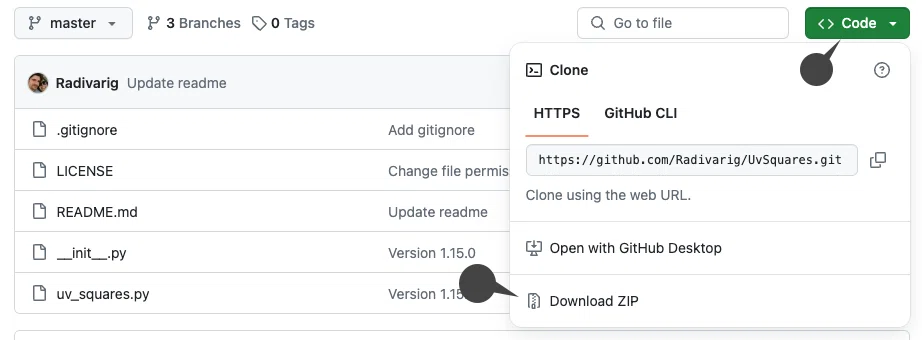

• UV Squares

• Blenderにアドオンを導入する手順まとめ

Sphere

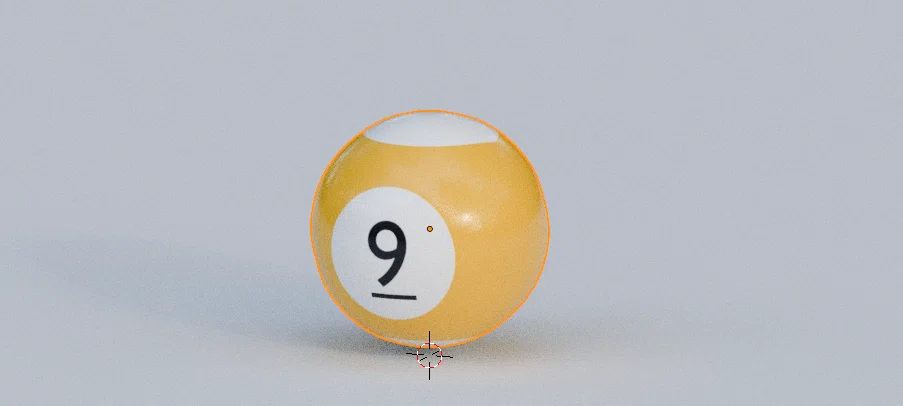

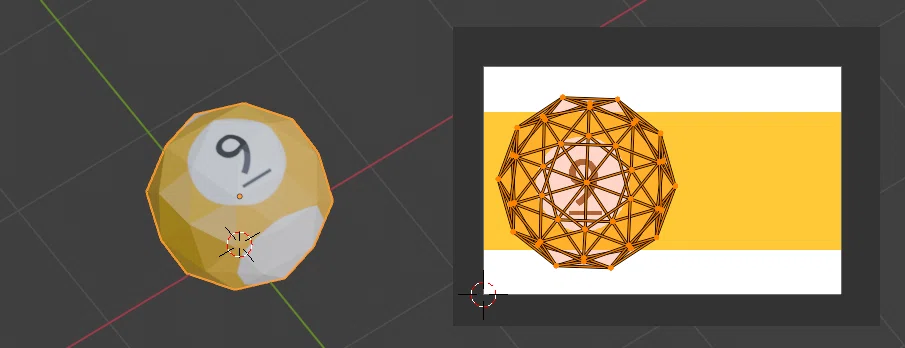

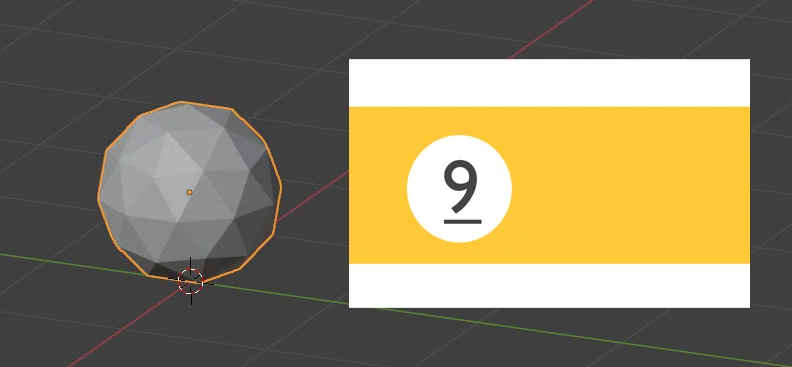

ICO 球に、右の画像を貼る。

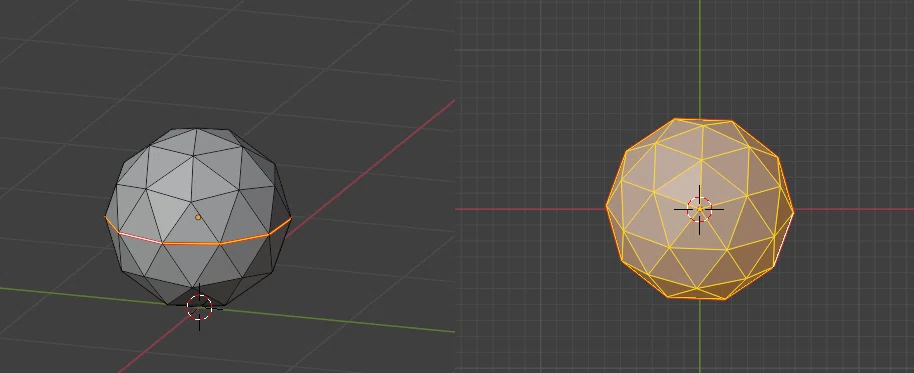

• 中央の辺に、シームをマーク

• 真上からの視点とし、全選択、UV > ビューから投影（Project from View） を適用。

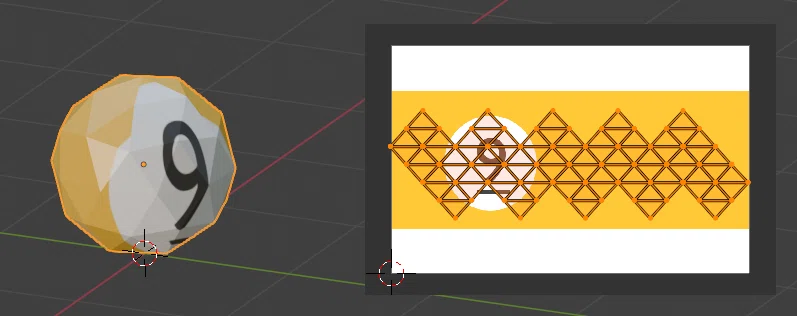

UV エディターで調整。

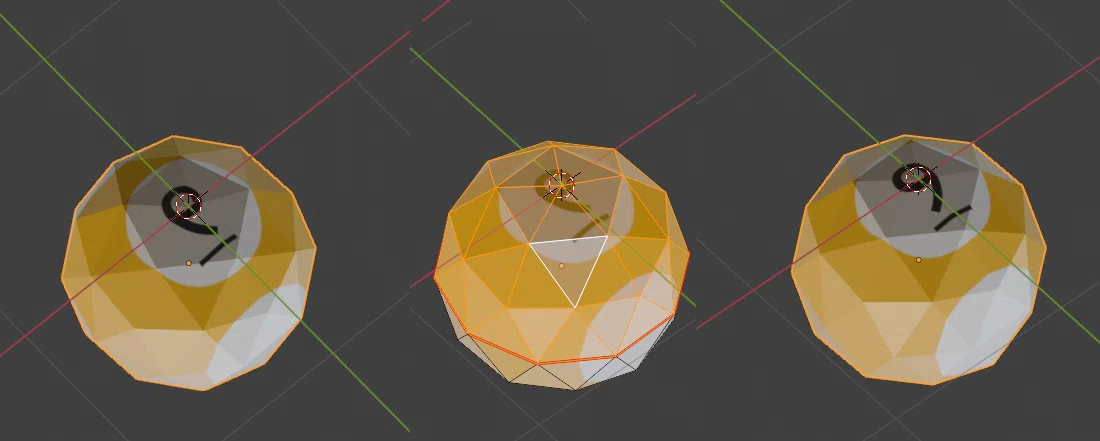

裏面が反転しているので、裏面のみ選択、UV エディター画面の UV  > ミラー > X 軸 を選択。

不定形

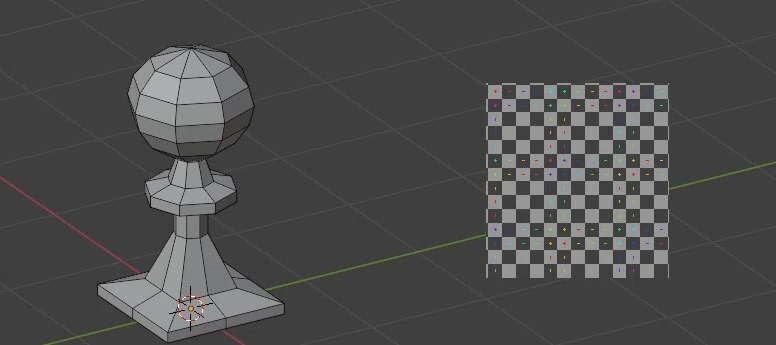

下のようなオブジェクトに、右の UV グリッドテクスチャを貼る。

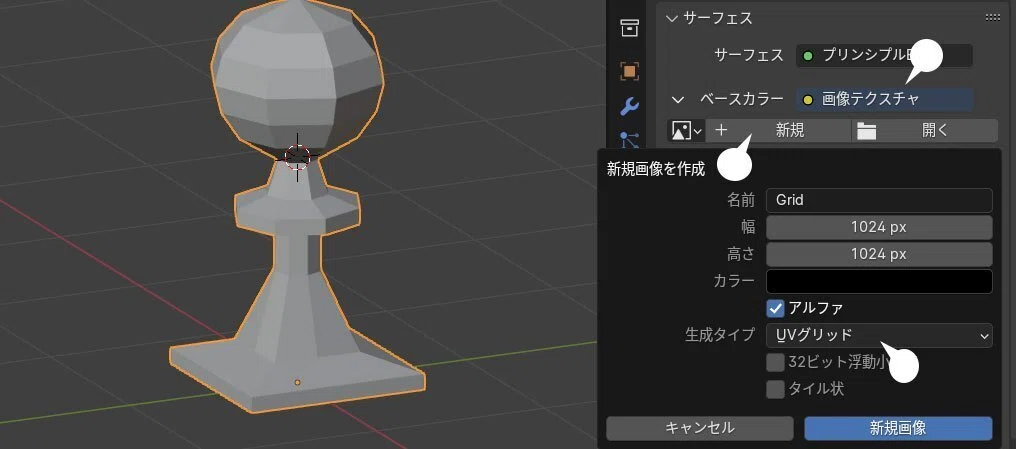

UV グリッドテクスチャを適用するには、

• ベースカラーに「画像テクスチャ」を指定。

• 「新規」を選択し、生成タイプに「UV グリッド」を指定する。

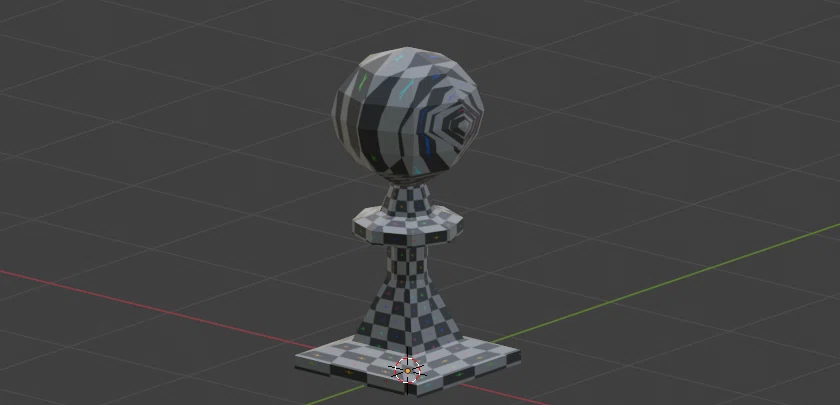

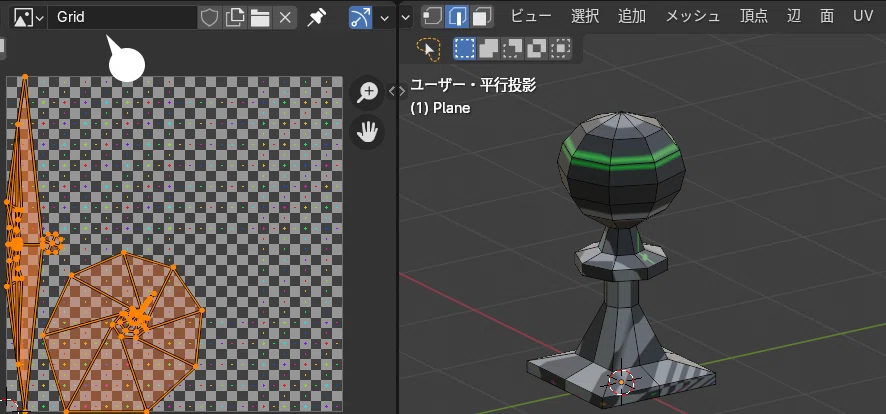

単に UV 展開を行っただけではうまくいかない。

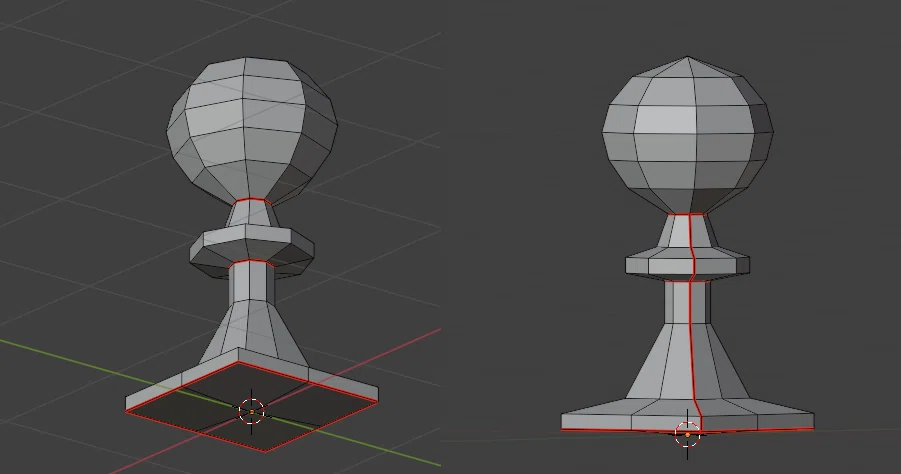

以下の辺にシームをマークし、UV 展開を行う。

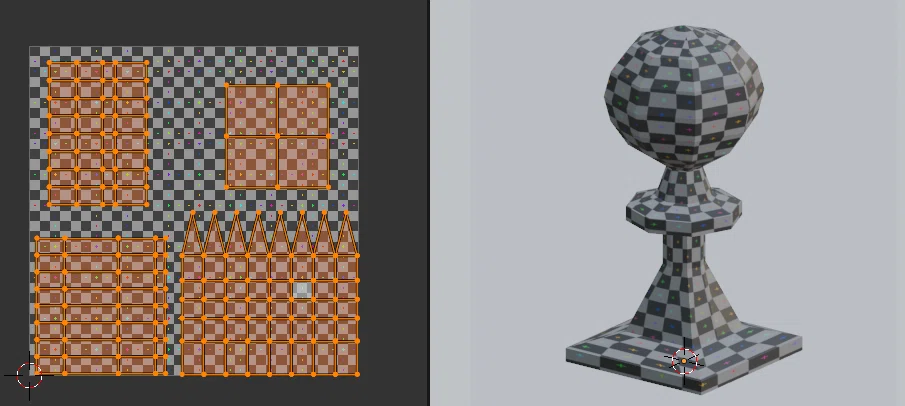

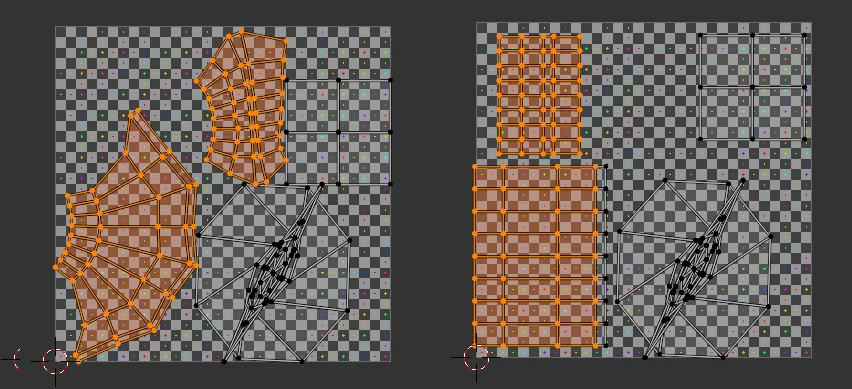

左の2パーツは、上述の UvSquares を利用し、Option（Alt）+ E キーで方形に。

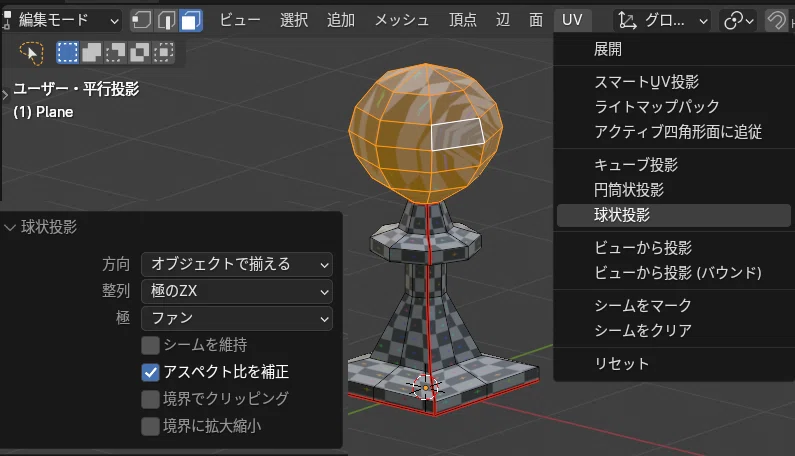

球部分を選択し、UV > 球状投影 を選択。

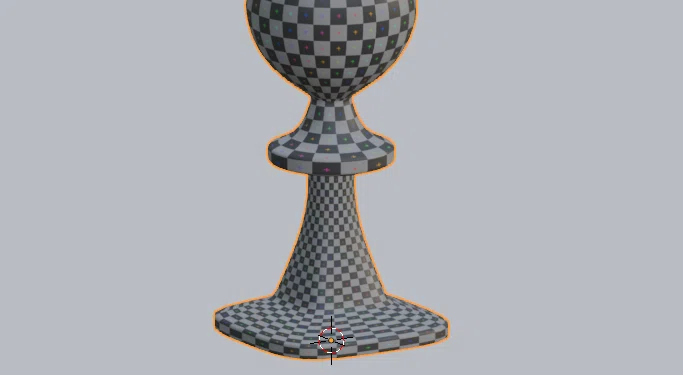

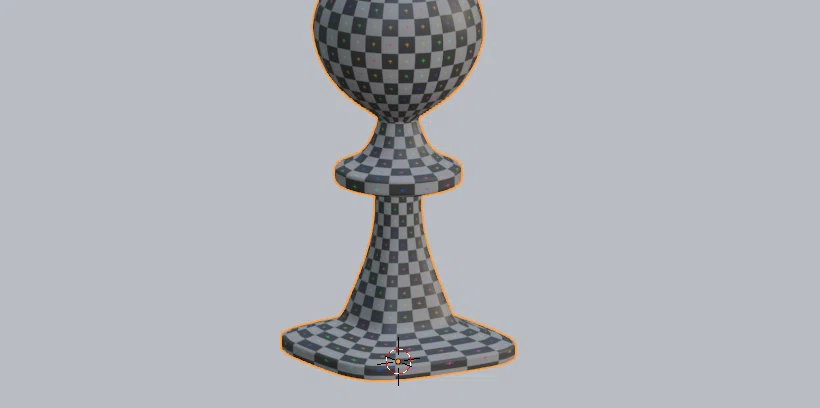

おおよそ、テクスチャが正しく貼られるようになった。

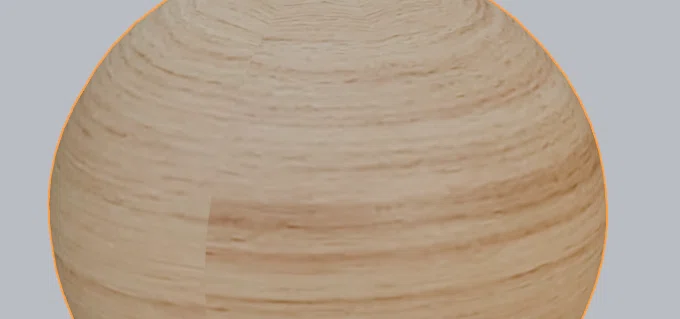

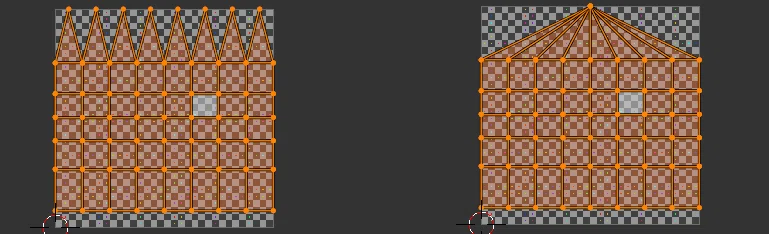

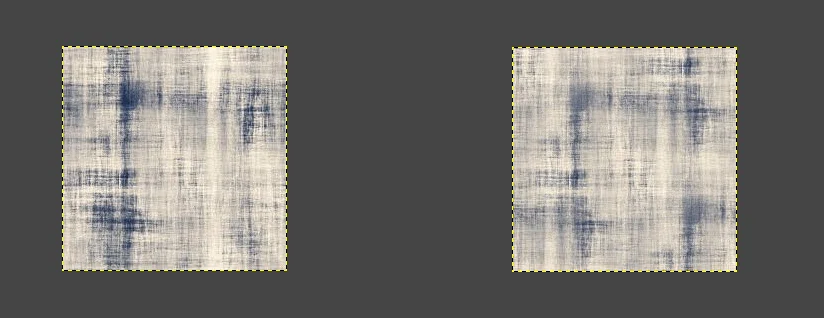

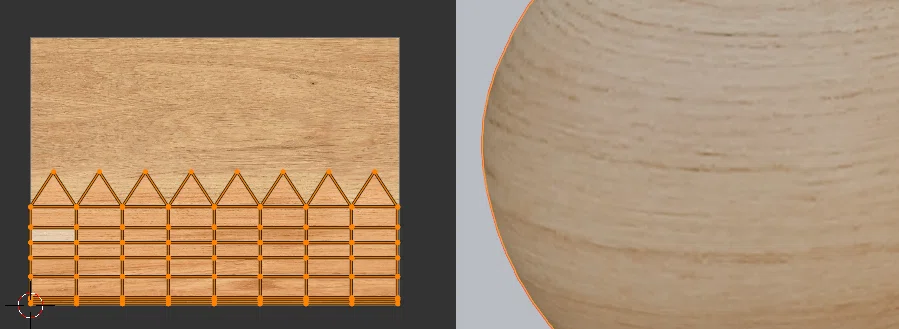

木目テクスチャに変更したところ、やや継ぎ目が出るので、

UV マップの端を合わせる。

平均化

下のように、シームで分割した一部のエリアのみ、UV のスケールが異なる場合。

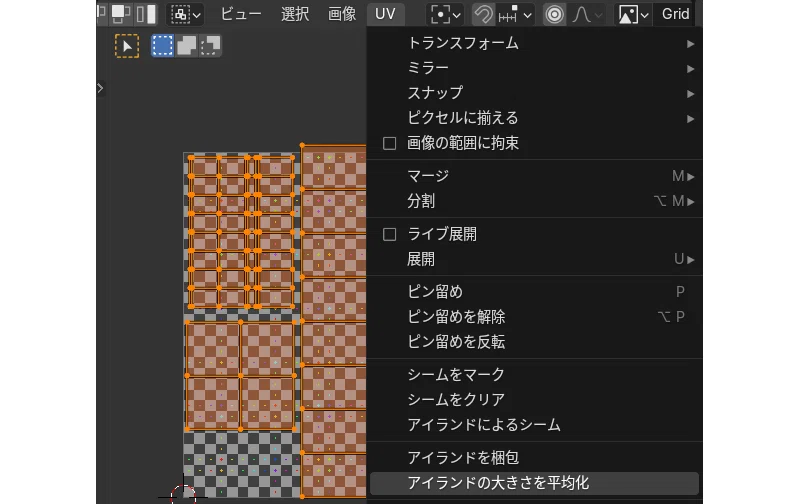

UV エディター上で、UV を全選択し、UV > アイランドの大きさを平均化 を選択する。

梱包

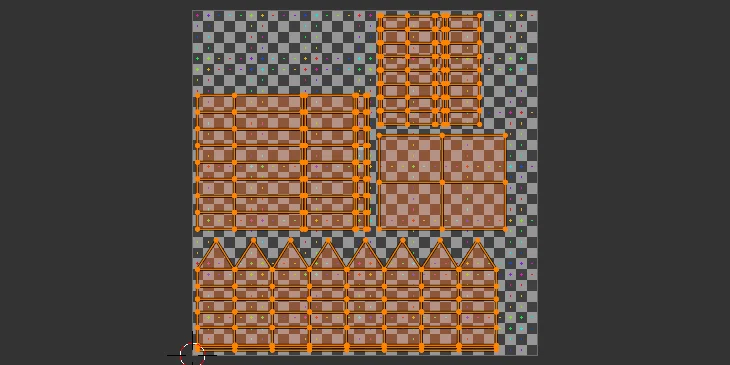

下のように、アイランド（分離しているパーツや、シームによって分かれているエリア）が重なっている場合は、

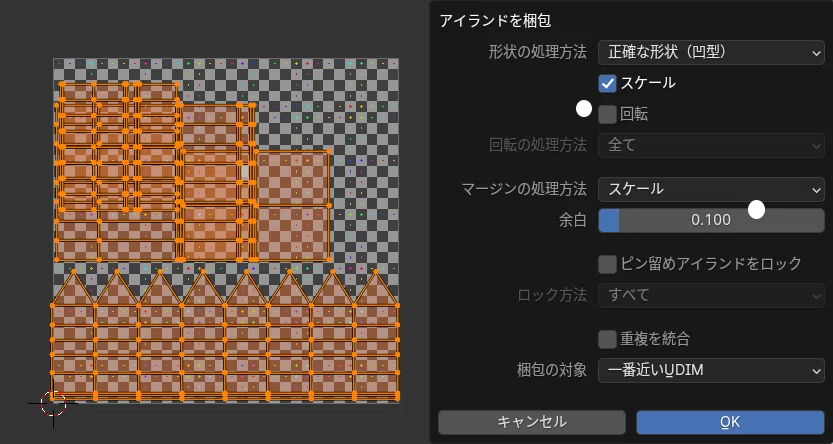

UV エディタ側内で、UV を全選択し、UV > アイランドを梱包 を実行

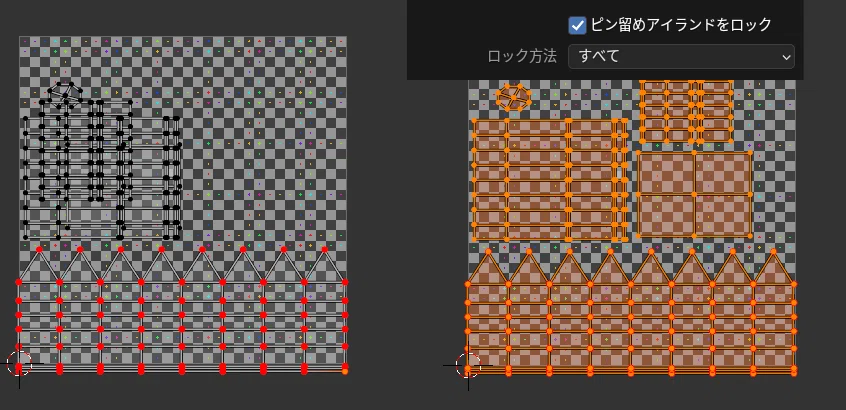

ただし、梱包によって、位置やスケールを変更させたくないアイランドがある場合は、

• 変更させたくないアイランドを選択し、UV > ピン留め を選択。

• 「アイランドの梱包」画面で、「ピン留めアイランドをロック」にチェック。

まとめ

UV 展開は、オブジェクトの形状によっても異なり、丁寧に仕上げるには手間もかかるので、わたしの場合、できうることならばやりたくない作業のひとつです。

しかしマテリアルに画像を適用するには必須の作業で、シーンの方向性によっても異なりますが、家具や小物などの比較的シンプルな形状のオブジェクトであれば、上のプロセスの組み合わせで済むことがほとんどでしょう。
