blender 5.1 カレイドスコープを作ってみた

カレイドスコープ（万華鏡）を作ってみました。光学的な光の反射表現が正確な、cycles でレンダリングを行っています。

環境　Blender 5.1.0 , Mac Mini M1 OS 14.4

カレイドスコープとは

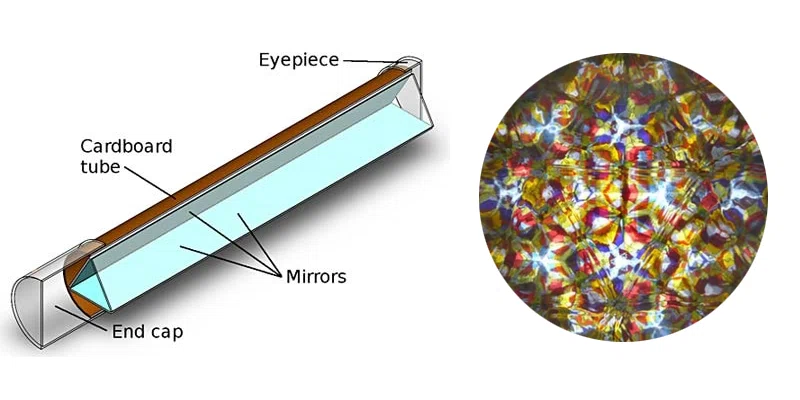

カレイドスコープ（万華鏡）とは、念のため説明すると、通常は3枚の鏡状の板を組み合わせた筒状の玩具で、終端には多色のビーズなどを散りばめ、それを先端からのぞきこむと、図右のような鏡像がみられる。

モデリング

モデリングはごくかんたん。

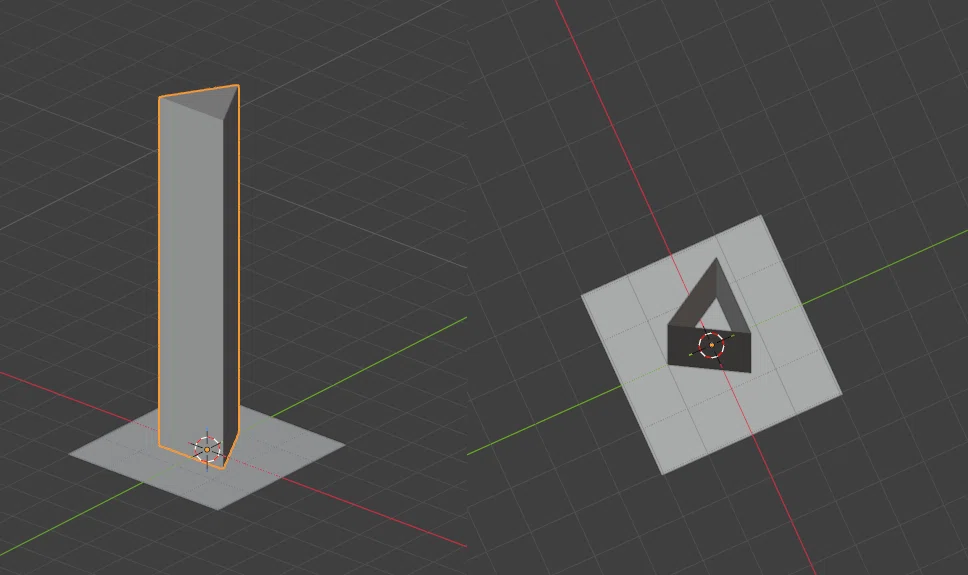

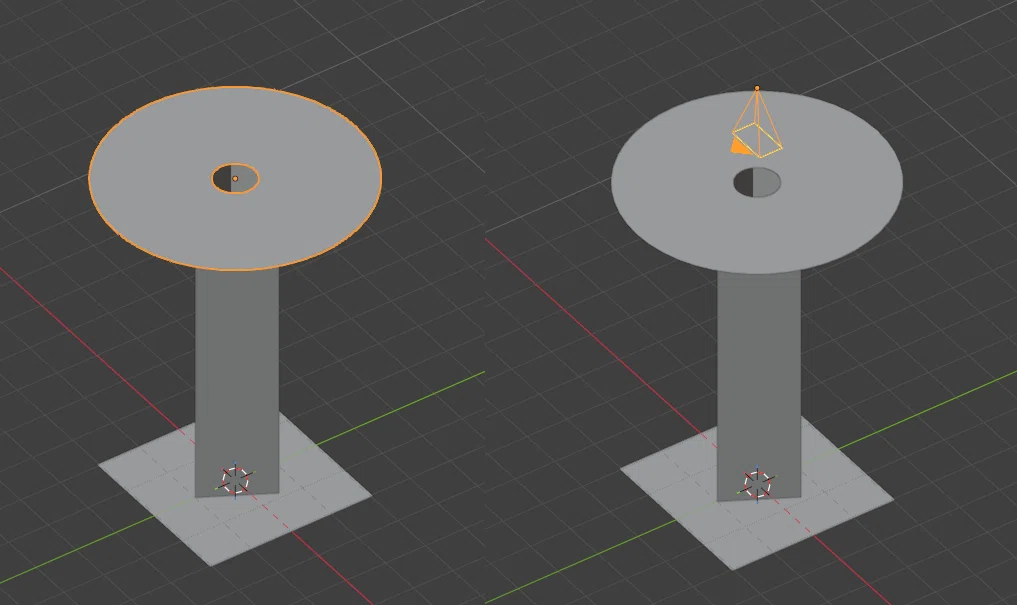

• デフォルトの2mの平面を追加

• その上に、3角柱オブジェクトを追加、配置

• 筒の代わりに図左のオブジェクトを追加

• カメラオブジェクトを追加。真上からのぞきこむ角度で（角度すべて0）配置

• カメラ視点に変更

マテリアルとプレビュー

3角柱オブジェクトには、メタリック1.0、粗さ0.0の鏡マテリアルを適用。

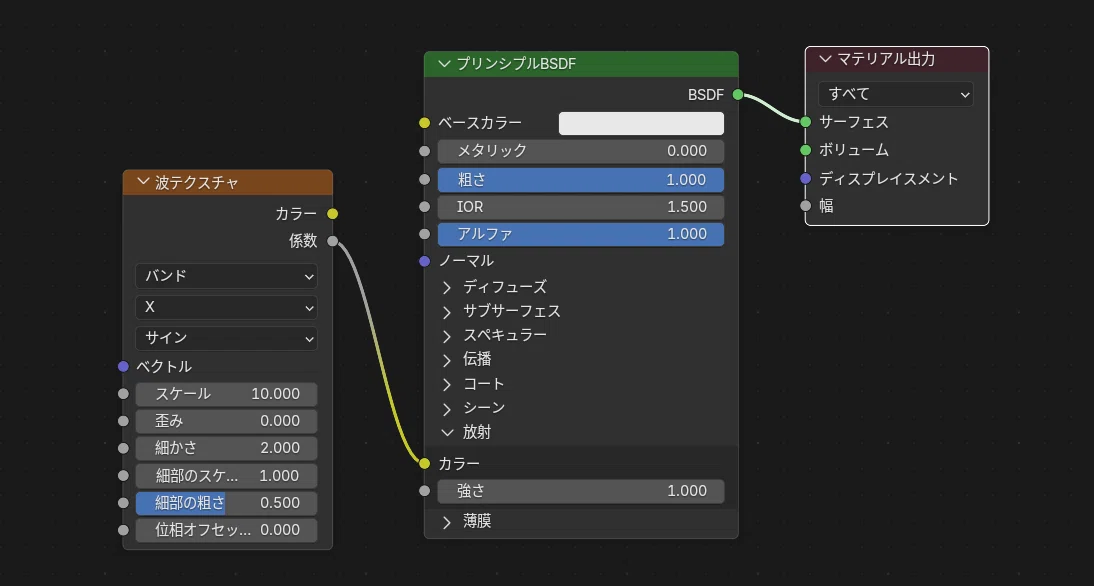

底の平面には、適当な画像やテクスチャを、放射に接続し、発光させる。

• デフォルトのEEVEEでは、鏡面反射が正確に表現されないので、レンダーエンジンはCyclesに変更

• レンダープレビューに変更、プレビューする

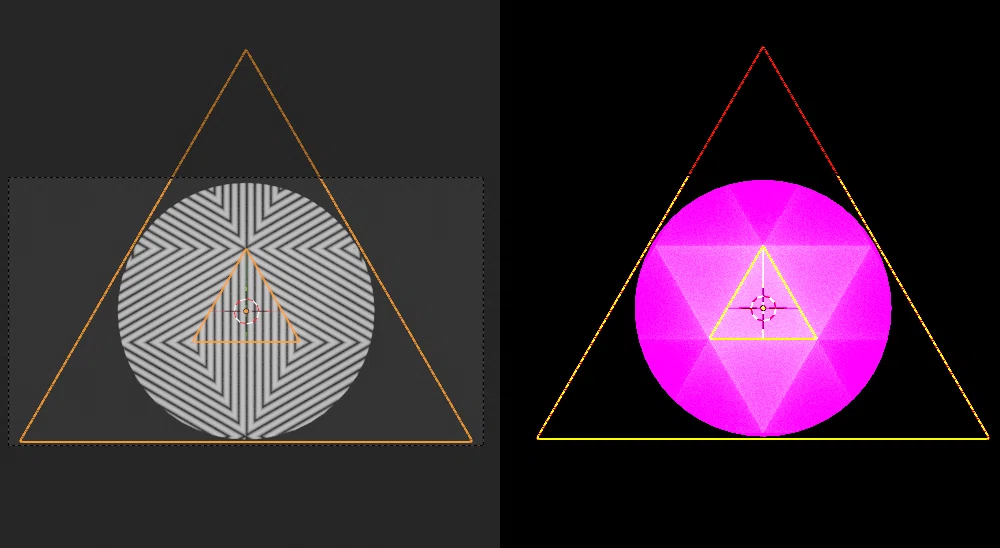

底のテクスチャじたいは図左中央の縦縞のみだが、筒の内部で反射を繰り返して、少しわかりにくいが、図右のような3角のグリッド状の反復になる。

パターン

底の平面に、ダウンロードしてきた画像を表示させてみよう。

01

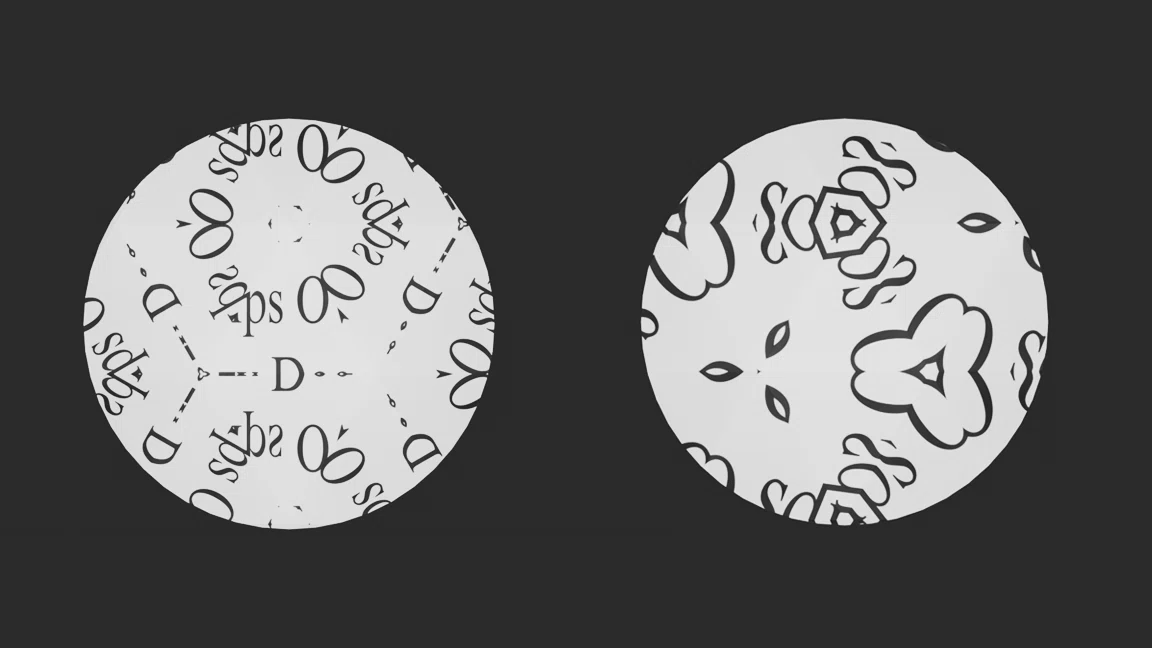

たとえば、ごくシンプルなテキスト画像。
適用させた平面オブジェクトを移動、拡大縮小、回転させることでさまざまなパターンが得られる。

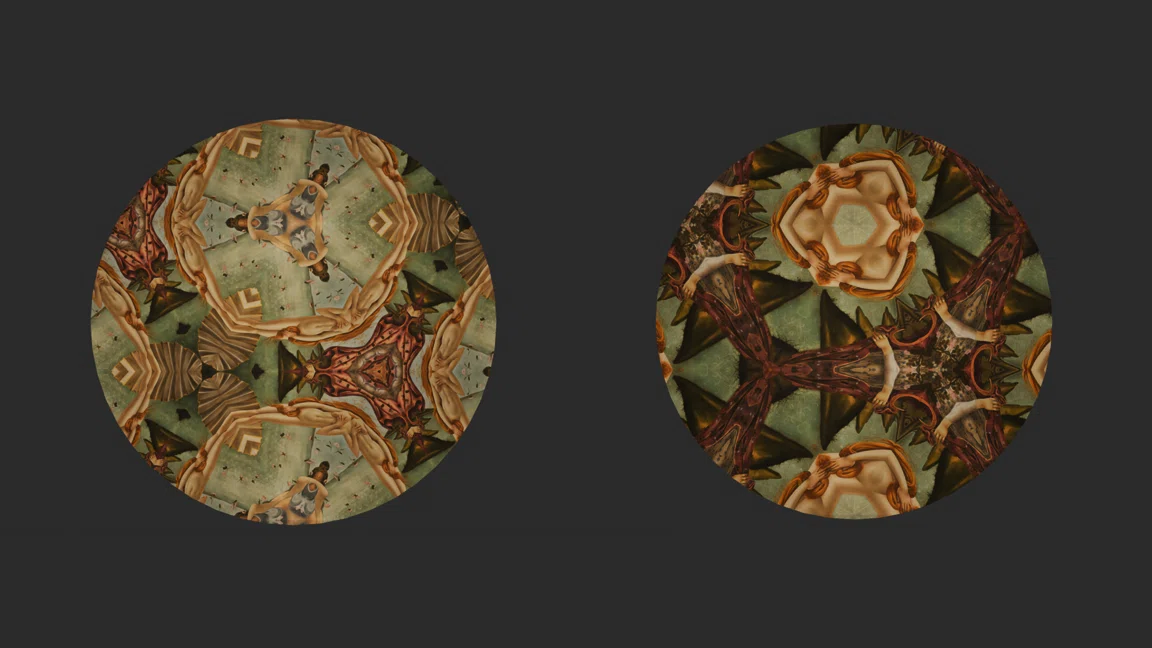

02 Botticelli

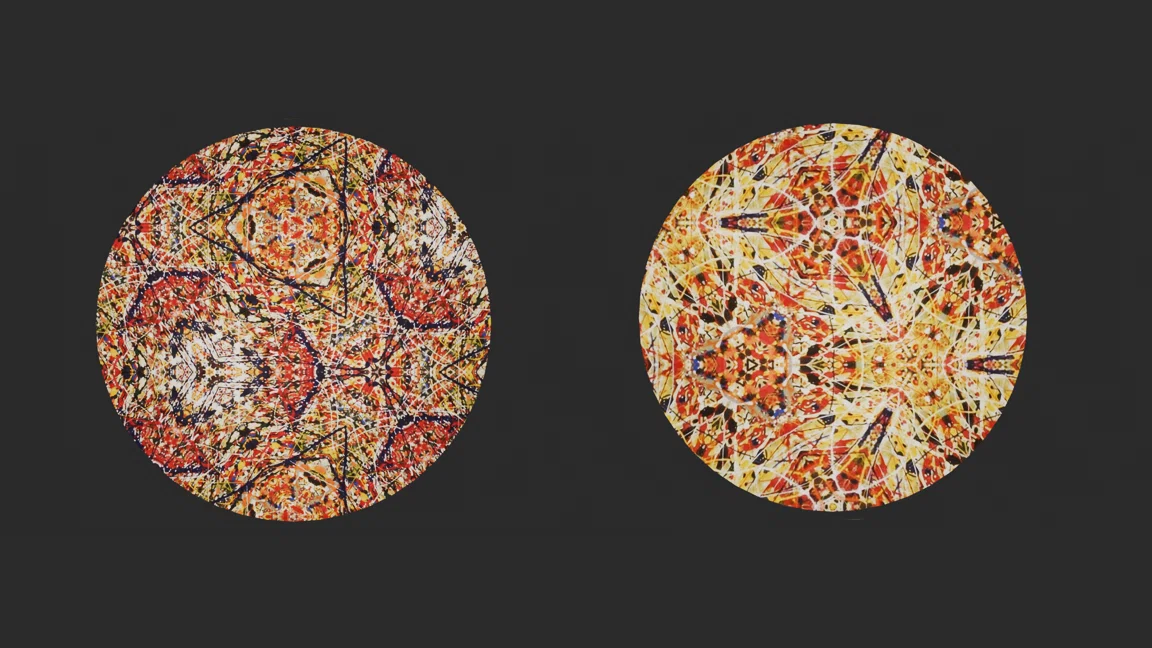

03 Pollock

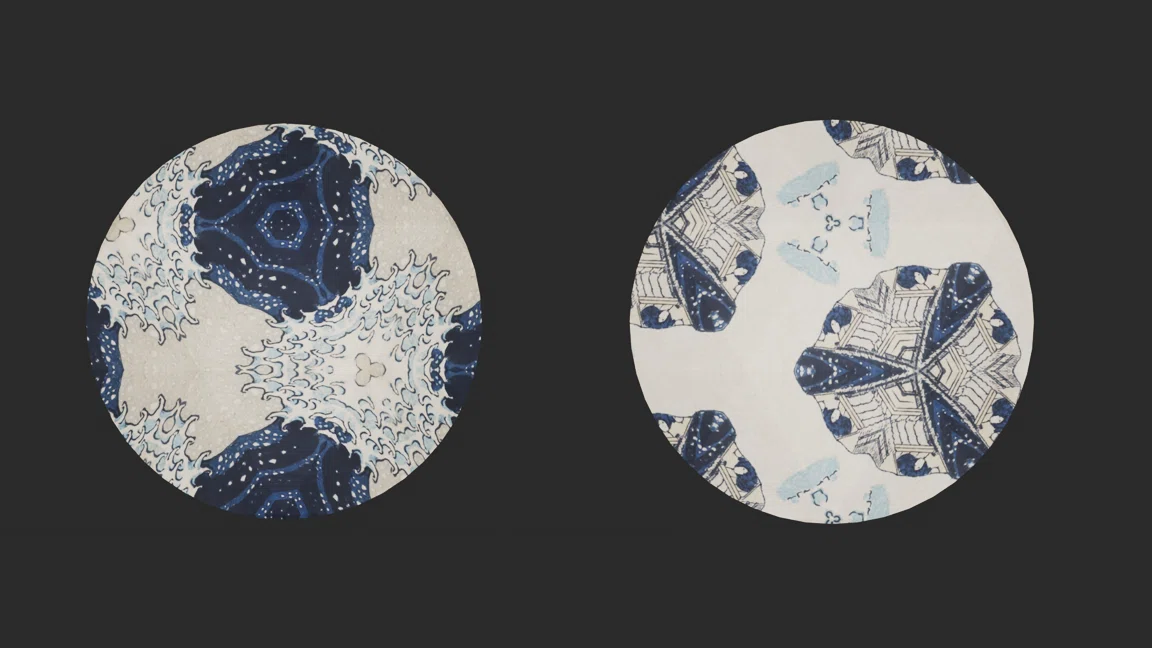

04 北斎

まとめ

物理的な再現性に正確なCyclesならではのレンダリングではないでしょうか。セットアップもかんたんですし、一種の画像フィルターとして使えるでしょう。参考まで。
