仕口と継手

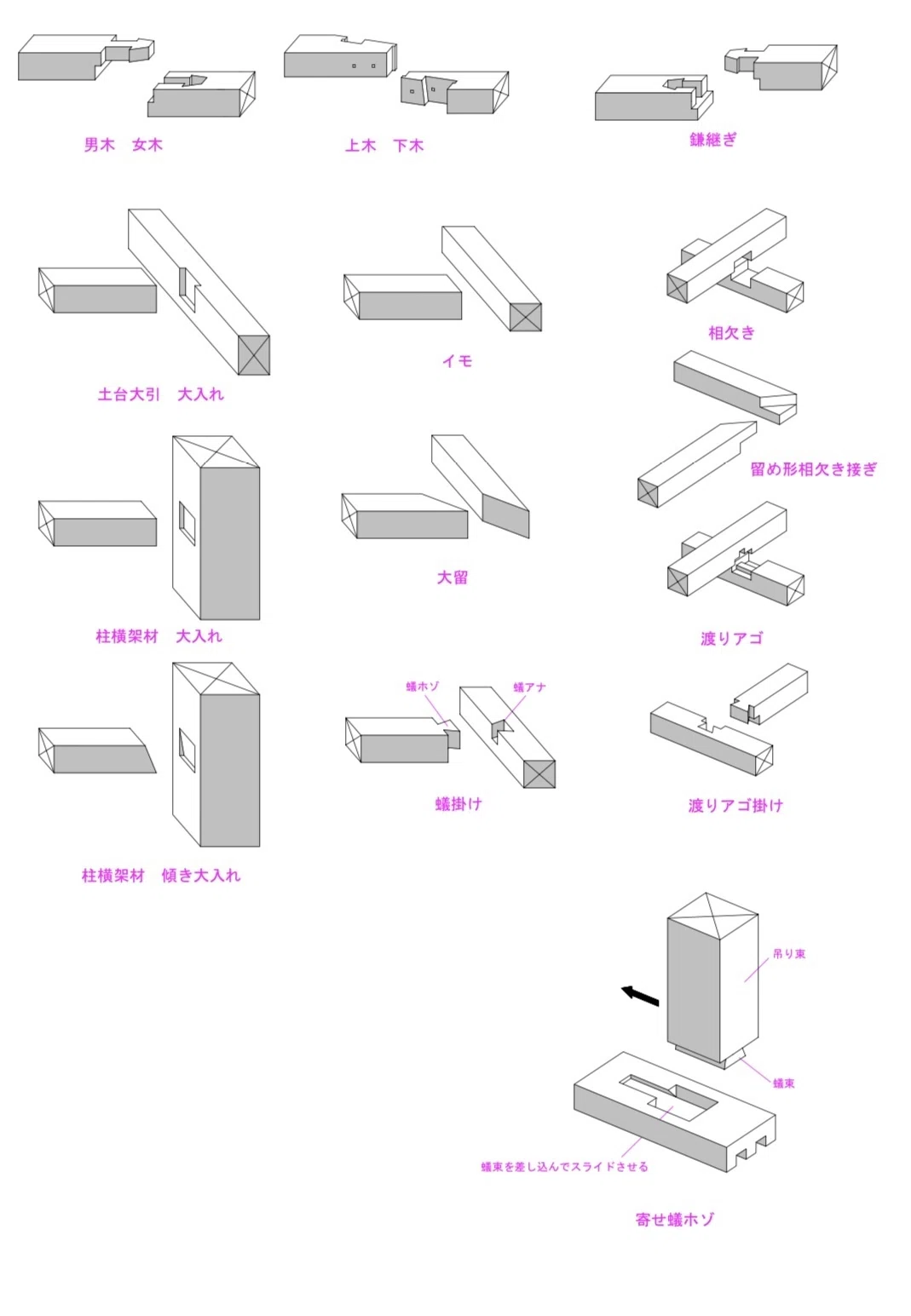

新しい古民家の本で説明のために写真や図を用意しましたが、図は自前で描いています。校了させたものの図では気に入らないものもあり、特に細かい部分を見てもらいたい仕口と継手は手描きでなくCADで描き直しています。左に図を入れて右に説明文。どうしても小さい範囲で納めないといけないので漫画チックにはなるのですが手描きよりは細部は確認しやすいかと思います。

仕口などシンプルなもの程難しい…満足の出来ではありませんが及第点ということでこれで進めたいと思います。
